Kohler K-19909-4 Assembly instructions

Homeowners Guide
Single-Control Lavatory Faucet
Français, page “Français-1”
Español, pagina “Español-1”
K-19909-4
1107634-5-A

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company
product reflects the true passion for design, craftsmanship, artistry, and
innovation Kohler Company stands for. We are confident its
dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All information in this guide is based upon the latest product
information available at the time of publication. At Kohler Company,
we strive to fulfill our mission of improving the level of gracious living
for each person who is touched by our products and services. We
reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. Pay special attention to
the care and cleaning instructions.
1107634-5-A 2 Kohler Co.

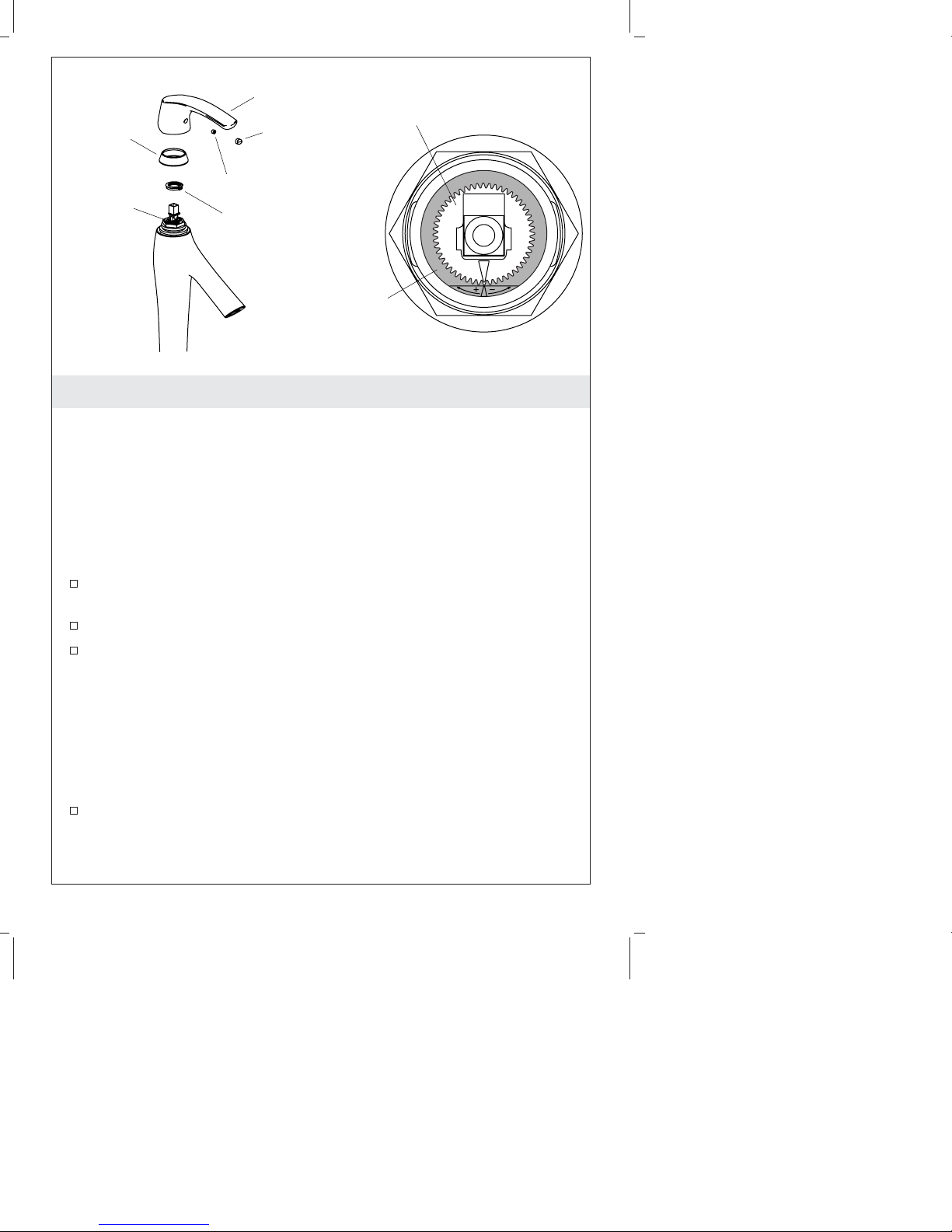

Optional Temperature Limiting Adjustment
NOTE: Your faucet has the capability to limit the range of
temperatures controlled by lever position. Setting the position of the
locking ring will reduce the quantity of either hot water flow or cold
water flow. If the supplied hot water is higher than is comfortable or
safe, the quantity of cold water flow can be increased relative to the
hot water flow.
Use the following procedure to adjust the limit-temperature locking
ring:
Pry off the plug button using a small flat-blade screwdriver or
equivalent tool.
Using a hex wrench, loosen the setscrew and remove the handle.
Turn the bonnet counterclockwise to unthread and remove.
NOTE: The inner and outer rings have location arrows. These
arrows are aligned with one another when the assembly is shipped.
If the outer ring is rotated clockwise in respect to the inner ring,
cold water flow will be restricted. If the outer ring is rotated
counterclockwise in respect to the inner ring, hot water flow will be
restricted. The handle can still be used to adjust temperature within
the limited range.
Note the position of the outer locking ring relative to the inner
geared ring.
Setscrew
Plug Button
Handle
Bonnet
Inner
Geared
Ring
Inner Geared
Ring
Locking
Ring
Outer
Locking
Ring
Kohler Co. 3 1107634-5-A

Optional Temperature Limiting Adjustment (cont.)
NOTE: Pry the outer locking ring up equally at either side in order
to remove it from the valve.
Using a small flat-blade screwdriver, pry up the outer locking
ring.
Rotate the position of the locking ring relative to the inner geared
ring as desired.
Align the geared teeth and slide the locking ring back into
position.
Reinstall the bonnet.
Place the handle back onto the assembly.
If desired, test the setting and repeat these steps in order to make
further adjustments.
When all adjustments are complete, secure the handle by
tightening the setscrew with a hex wrench.
Place the plug button in place.
Care and Cleaning
For best results, keep the following in mind when caring for your
KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm
water for cleaning. Do not use abrasive cleaners that may scratch
or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is
safe for use on the material.
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately
after cleaner application. Rinse and dry any overspray that lands
on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537.
1107634-5-A 4 Kohler Co.

Warranty
KOHLER
®
Faucet Lifetime Limited Warranty
Kohler Co. warrants its Faucets* manufactured after January 1, 1997, to
be leak and drip free during normal residential use for as long as the
original consumer purchaser owns his or her home. If the Faucet
should leak or drip during normal use, Kohler Co. will, free of charge,
mail to the purchaser the cartridge necessary to put the Faucet in good
working condition. This warranty applies only to Kohler Faucets
installed in the United States of America, Canada or Mexico (″North
America″).
Kohler Co. also warrants all other aspects of the faucet or accessories
(″Faucet″)*, (except gold, non-Vibrant
®
, non-chrome finishes) to be free
of defects in material and workmanship during normal residential use
for as long as the original consumer purchaser owns his or her home.
This warranty applies only to Kohler Faucets installed in North
America. If a defect is found in normal residential use, Kohler Co. will,
at its election, repair, provide a replacement part or product, or make
appropriate adjustment. Damage to a product caused by accident,
misuse, or abuse is not covered by this warranty. Improper care and
cleaning will void the warranty**. Proof of purchase (original sales
receipt) must be provided to Kohler Co. with all warranty claims.
Kohler Co. is not responsible for labor charges, installation, or other
incidental or consequential costs. In no event shall the liability of
Kohler Co. exceed the purchase price of the Faucet.
If the Faucet is used commercially or is installed outside of North
America, or if the finish is gold, non-Vibrant or a painted or powder
coated color finish, Kohler Co. warrants the Faucet to be free from
defects in material and workmanship for one (1) year from the date the
product is installed, under Kohler Co.’s standard one-year limited
warranty.
If you believe that you have a warranty claim, contact Kohler Co.,
either through your Dealer, Plumbing Contractor, Home Center or
E-tailer, or by writing Kohler Co., Attn.: Customer Care Center, 444
Highland Drive, Kohler, WI 53044, USA. Please be sure to provide all
pertinent information regarding your claim, including a complete
description of the problem, the product, model number, color, finish,
the date the product was purchased and from whom the product was
purchased. Also include your original invoice. For other information,
or to obtain the name and address of the service and repair facility
nearest you, call 1-800-4-KOHLER (1-800-456-4537) from within the
USA and Canada, and 001-800-456-4537 from within Mexico, or visit
www.kohler.com within the USA, www.ca.kohler.com from within
Canada, or www.mx.kohler.com in Mexico.
KOHLER CO. AND/OR SELLER ARE PROVIDING THESE
Kohler Co. 5 1107634-5-A

Warranty (cont.)
WARRANTIES IN LIEU OF ALL OTHER WARRANTIES,
EXPRESSED OR IMPLIED, INCLUDING BUT NOT LIMITED TO
THE IMPLIED WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE. KOHLER CO. AND/OR
SELLER DISCLAM ALL LIABILITY FOR SPECIAL, INCIDENTAL
OR CONSEQUENTIAL DAMAGES. Some states/provinces do not
allow limitations of how long an implied warranty lasts or the
exclusion or limitation of such damages, so these limitations and
exclusions may not apply to you. This warranty gives the consumer
specific legal rights. You may also have other rights that vary from
state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
*Trend
®
faucets, MasterShowerTM tower, BodySpaTM systems and
components; WaterHavenTM tower, systems and components; TripointTM
faucets, Polished Gold, non-Vibrant and painted or powder coated
finishes, fittings; all items within the ″Fixture Related″section of the
Kohler Faucets Price Book, drains, Duostrainer
®
sink strainers,
soap/lotion dispensers; and faucets used in commercial settings, and
outside North America, are covered by Kohler Co.’s one-year limited
warranty.
**Never use cleaners containing abrasive cleansers, ammonia, bleach,
acids, waxes, alcohol, solvents or other products not recommended for
chrome. This will void the warranty.
1107634-5-A 6 Kohler Co.

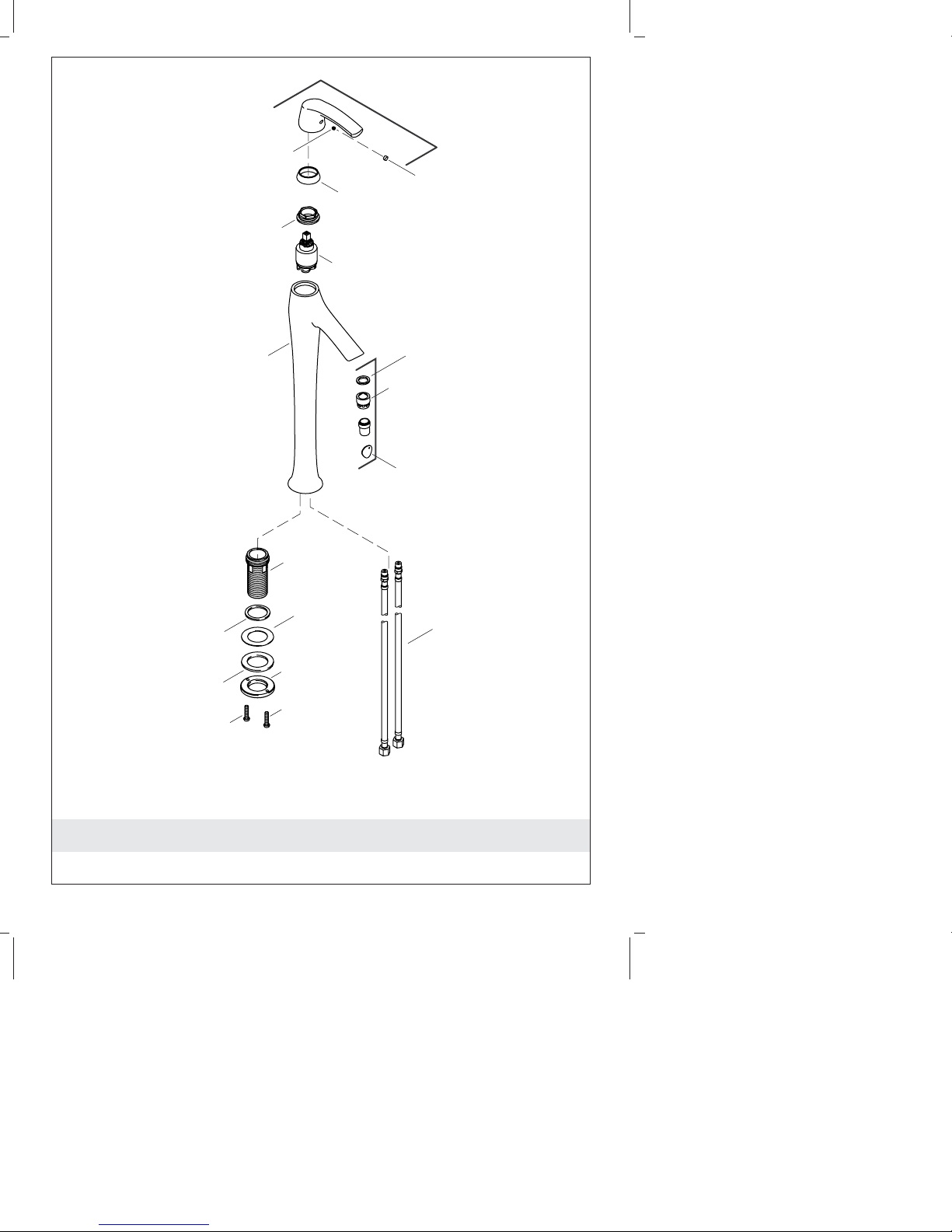

Service Parts
1103467**
Aerator Kit
836939
Plug
833438
Screw
1046018**
Handle
865222**
Bonnet
865221**
Nut
1053532
837224
Key
831587
831587
3002510
Shank
871306
22352
78617
3002530
Threaded Ring
1094211
Supply Hose
**Finish/color code must be specified when ordering.
Not Available as
a Service Part
Washer
Washer
Washer
Screw
Screw
Insert
GP1017426
Valve
871624
Washer
Kohler Co. 7 1107634-5-A

Guide du propriétaire
Robinet de lavabo mono-contrôle
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la
compagnie Kohler reflète la véritable passion du design, d’artisanat,
d’art et d’innovation représentant la compagnie Kohler. Nous sommes
confiants que sa fiabilité et beauté surpasseront vos exigences les plus
élevées, vous satisfaisant pendant les années à venir.
Toute information contenue dans ce guide est basée sur l’information
la plus récente du produit disponible au moment de la publication. A
la compagnie Kohler, nous aspirons à remplir notre mission
d’améliorer le niveau de vie gracieux pour chaque individu affecté par
nos produits et services. Nous nous réservons le droit d’apporter des
modifications aux caractéristiques, aux emballages et à la disponibilité
des produits à tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce
guide. Prêter une attention toute particulière aux instructions
d’entretien et de nettoyage.
Kohler Co. Français-1 1107634-5-A

Réglage optionnel limite de température
REMARQUE : Votre robinet a la capacité de limiter l’intervalle des
températures contrôlées par la position du levier. Ajuster la position
de la bague d’arrêt, réduira la quantité du débit d’eau chaude ou
d’eau froide. Si l’eau fournie est plus chaude que la température
confortable désirée, le débit d’eau froide peut être relativement
augmenté au débit d’eau chaude.
Utiliser la procédure suivante pour ajuster la bague d’arrêt de la limite
de la température :
Soulever le bouchon en utilisant un petit tournevis plat ou un
outil similaire.
Utiliser une clé hexagonale, desserrer la vis de serrage et retirer la
poignée.
Pivoter le chapeau vers la gauche pour le dévisser et le retirer.
REMARQUE : Les bagues intérieures et extérieures ont des flèches
indicatrices d’emplacement. Ces flèches sont alignées l’une avec
l’autre quand l’ensemble est expédié. Si la bague extérieure est
tournée dans le sens de l’aiguille d’une montre, et par rapport à la
bague intérieure, le débit d’eau froide sera restreint. Si la bague
extérieure est tournée vers la gauche par rapport à la bague
intérieure, le débit d’eau chaude sera restreint. La poignée peut être
utilisée pour ajuster la température dans l’intervalle limite.
Noter la position de la bague d’arrêt extérieure par rapport à la
bague d’engrenage intérieure.
Vis de retenue
Bouchon
Poignée
Chapeau
Bague
d'engrenage
intérieur
Bague d'engrenage
intérieur
Anneau
de verrouillage
Anneau extérieur
de verrouillage
Kohler Co. Français-2 1107634-5-A

Réglage optionnel limite de température (cont.)
REMARQUE : Soulever l’anneau de verrouillage extérieur de
manière égale de chaque côté, pour le retirer de la valve.
En utilisant un petit tournevis plat, soulever la bague d’arrêt
extérieure.
Pivoter la position de la bague d’arrêt par rapport à la bague
d’engrenage intérieure et tel que désiré.
Aligner les crans et re-glisser la bague d’arrêt dans sa position.
Réinstaller le chapeau.
Replacer la poignée sur l’ensemble.
Si désiré, tester le réglage et répéter ces étapes pour effectuer des
ajustements supplémentaires.
Lorsque les réglages sont complétés, sécuriser la poignée en
serrant la vis de serrage avec une clé hexagonale.
Mettre le bouchon en place.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Utiliser un détergent doux tel que liquide pour vaisselle et de
l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs
car ils pourraient rayer ou abîmer la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour
vérifier qu’il soit adéquat à utiliser sur le matériau.
•Toujours tester la solution de nettoyage sur une surface la moins
évidente avant de l’appliquer sur la totalité de la surface.
•Ne pas permettre aux nettoyants de reposer sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application du nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces avoisinantes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel que brosse ou éponges à récurer
pour nettoyer les surfaces.
Pour l’information détaillée de nettoyage et des produits à considérer,
visiter www.kohler.com/clean. Pour commander des informations
d’entretien et de nettoyage, composer le 1-800-456-4537.
1107634-5-A Français-3 Kohler Co.
