Kohler Coralais K-15177 User manual

Installation Guide
Kitchen Sink Faucets
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-15177 K-15178
114681-2-BC

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and web site are listed on
the back cover. Thanks again for choosing Kohler Company.

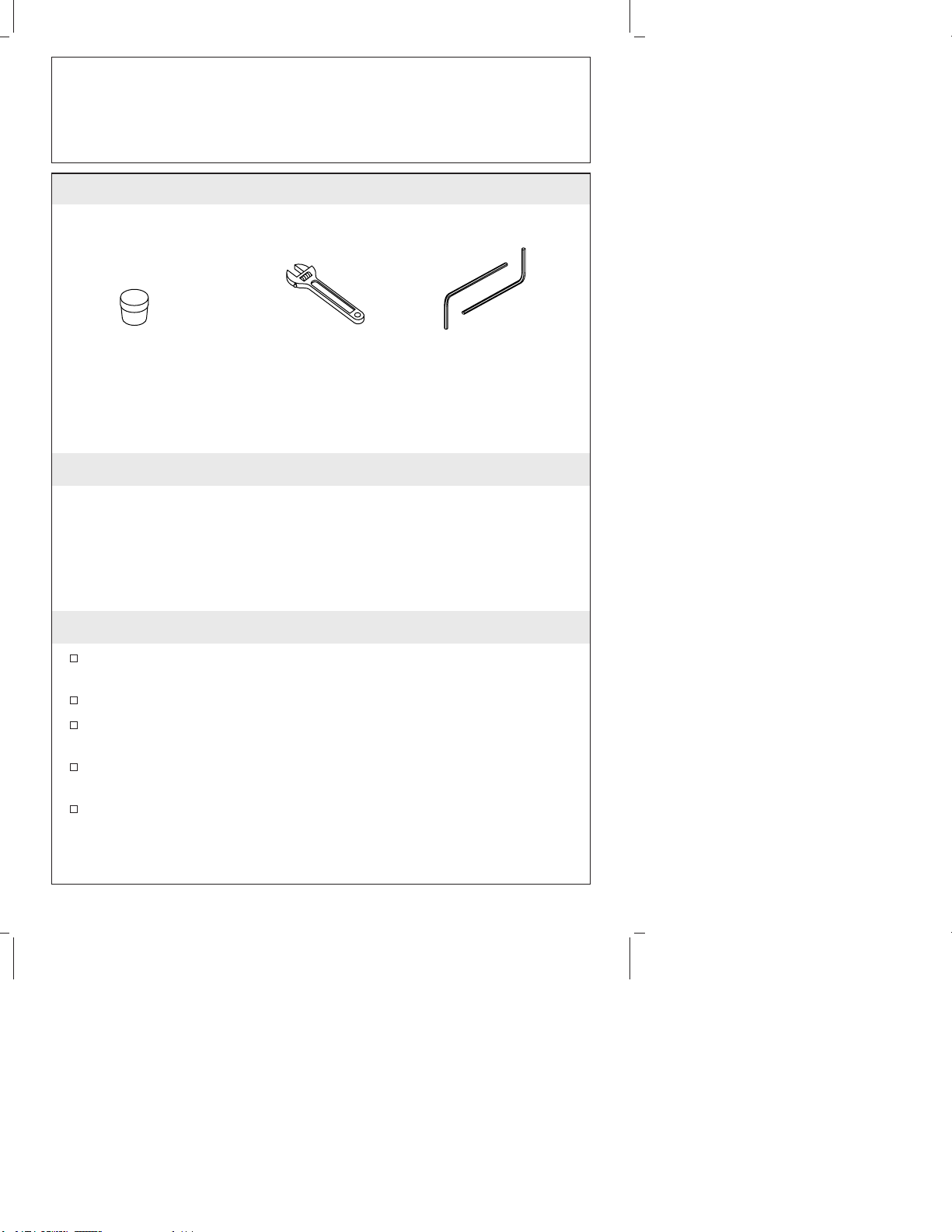

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the water supplies.
Carefully inspect waste and supply tubing for any sign of
damage and replace if necessary.
For new installations, assemble the faucet on the sink before
installing the sink.
Before installation, unpack the new faucet and inspect it for
damage. Return the faucet to the carton until you are ready to
install it.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Plumbers
Putty Adjustable Wrench Hex Wrenches
114681-2-BC 2 Kohler Co.

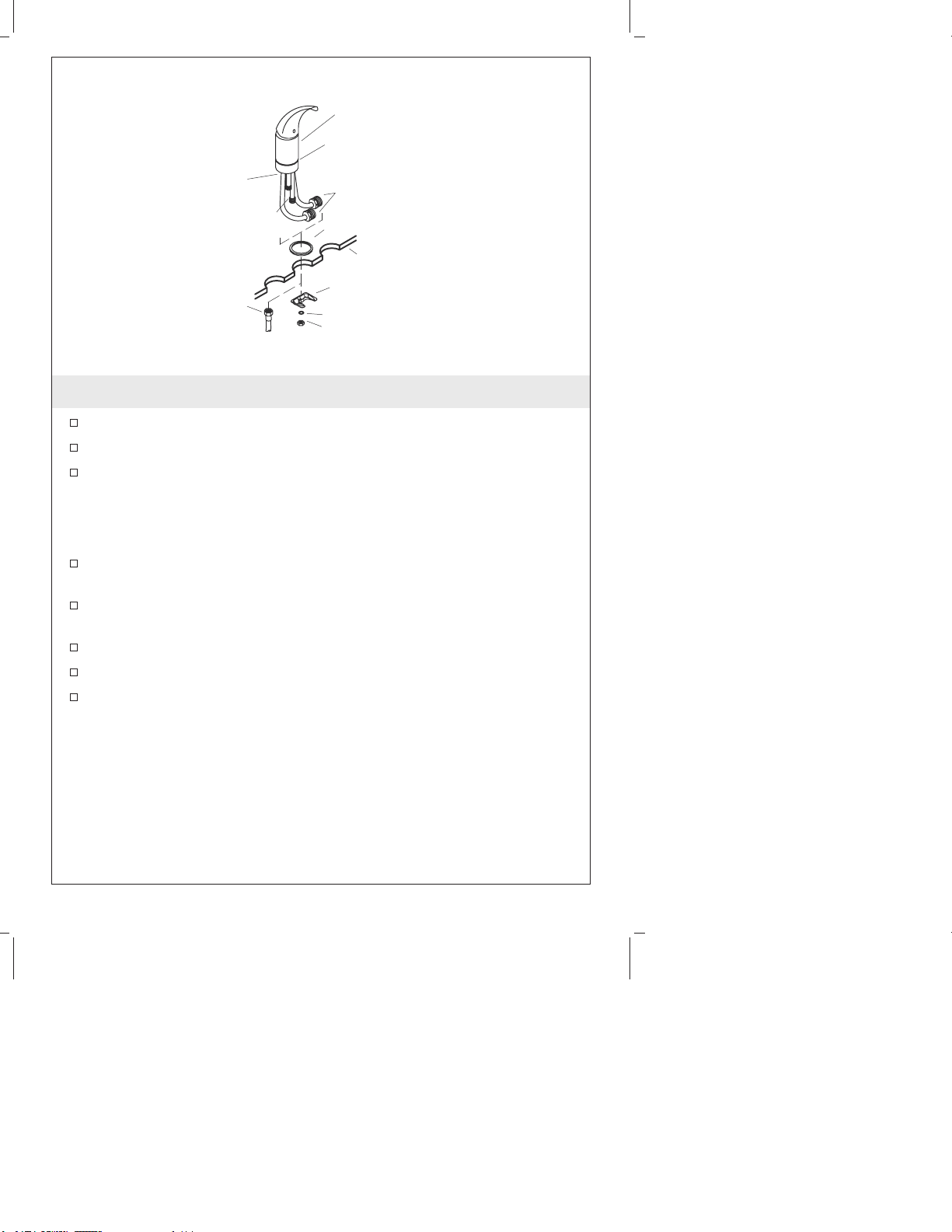

1. Remote Valve Installation
Attach the spout hose to the long tube on the remote valve.
Slide the gasket up over the remote valve supply hose inlets.
Place the gasket on the bottom of the escutcheon.
NOTE: Plumbers putty or other sealant may be used instead of the
gasket provided. Apply the plumbers putty or other sealant
according to the manufacturer’s instructions.
Feed the remote valve supply hose inlets, handspray hose outlet
and spout hose through the sink hole.
Position the remote valve so that the lever handle is centered
when facing the user.
Slide the bracket and washer over the stud.
Tighten the nut securely to the stud.
Remove any excess putty or sealant.
Sink
Washer
Bracket
Gasket
Nut
Long Tube
Escutcheon
Spout
Hose
Apply
plumbers
putty.
Supply
Tubes
Remote Valve
Kohler Co. 3 114681-2-BC

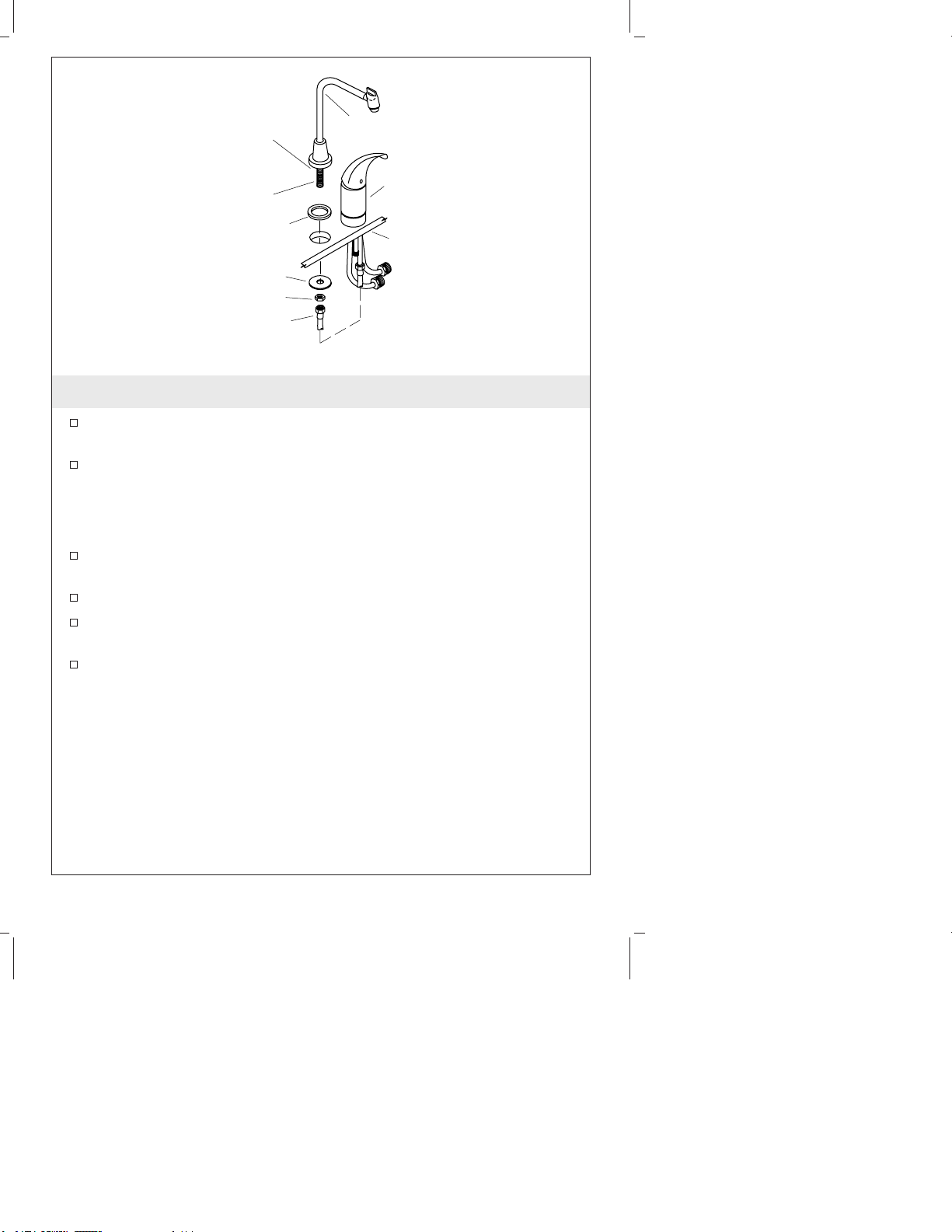

2. Spout Installation
Slide the gasket over the spout shank and to the underside of the
spout base.
Place the spout shank through the sink.
NOTE: Plumbers putty or other sealant may be used instead of the
gasket provided. Apply the plumbers putty or other sealant
according the manufacturer’s instructions.
Position the metal washer to the spout shank from under the
sink.
Secure the spout shank with the nut.
Attach the other end of the spout hose from the remote valve to
the spout shank.
Remove any excess putty or sealant.
Apply
plumbers
putty.
Spout
Shank
Metal
Washer
Spout
Hose
Remote
Valve
Spout
Sink
Gasket
Nut
114681-2-BC 4 Kohler Co.

3. Handspray Installation
Apply a bead of plumbers putty or other sealant to the underside
of the spray holder according to the manufacturer’s instructions.
Insert the spray holder through the sink hole.
Hand tighten the nut to the spray holder from under the sink.
Remove any excess putty or sealant.
Position the faucet supply hoses to allow access for the handspray
hose connection.
Insert the handspray hose through the spray holder.
Attach the hose to the hose outlet.
Apply
plumbers
putty.
Handspray
Hose
Supply
Hoses
Handspray
Hose Outlet
Spray Holder
Handspray
Sink
Nut
Kohler Co. 5 114681-2-BC

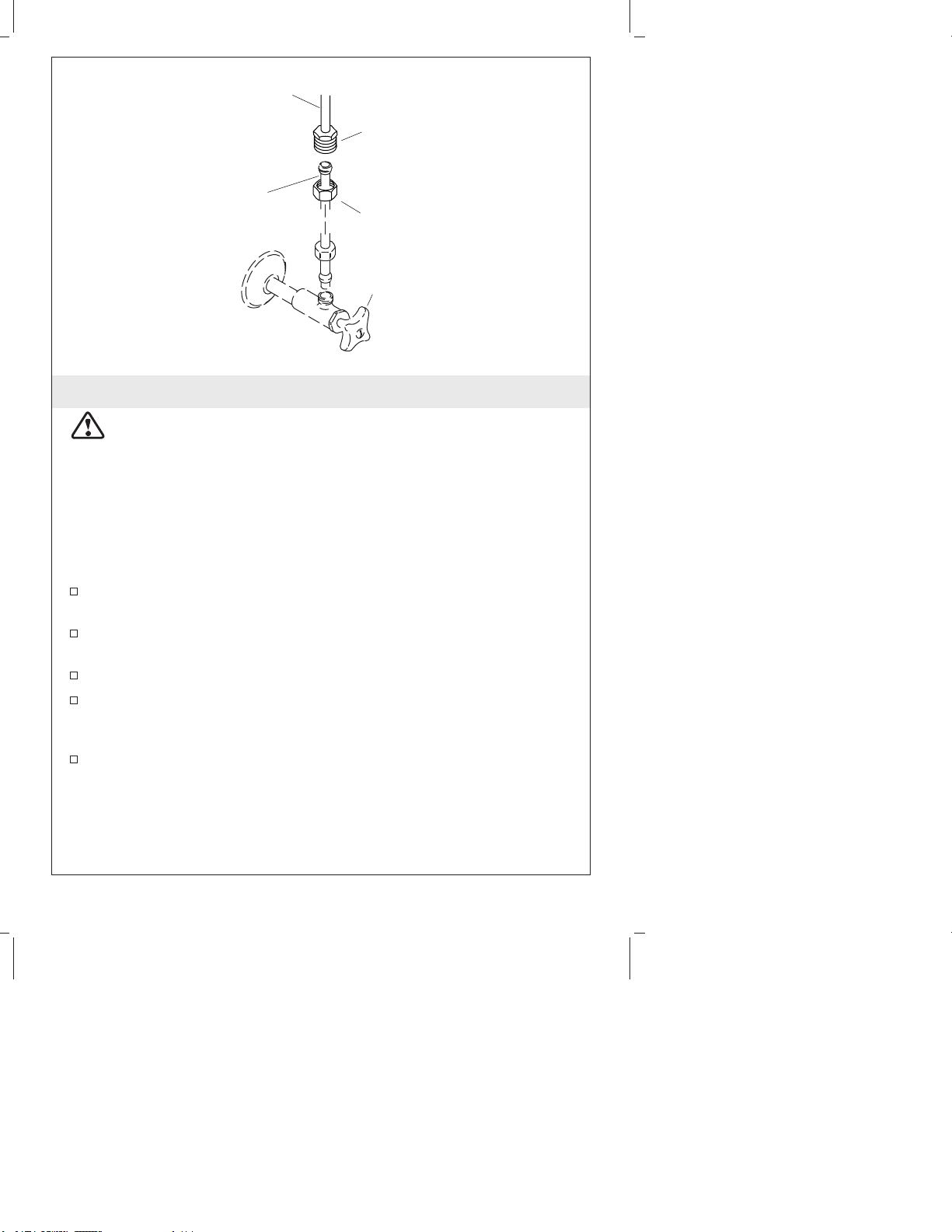

4. Supply Installation
CAUTION: Risk of restricted water flow. Severe bending of the
faucet supply hoses may cause kinking. Restricted water flow
could result. To avoid kinking, carefully bend the faucet supply
hoses.
NOTE: If the sink is not installed, install it at this time. Be sure to
follow all instructions packed with the sink.
For ground joint connections:
Attach the remote valve supply hose marked ″COLD″to the cold
water supply tube.
Attach the other remote valve supply hose to the hot water
supply tube.
Slip the nut onto the supply stop tube.
Position the round end of the supply stop tube squarely into the
remote valve supply tube inlet and the other end into the supply
stop.
Tighten all nuts.
Water Supply
Tube
Valve Supply
Hose Inlet
Slip Nut
Supply Stop
114681-2-BC 6 Kohler Co.

5. Installation Checkout
Remove the aerator from the end of the spout by turning it
counterclockwise.
Turn on the main water supply.
Open the faucet handle to the ON position.
Flush hot then cold water through the faucet for about one
minute.
Push the faucet handle down to the OFF position.
Reattach the aerator by turning it clockwise.
Aerator
Spout
Kohler Co. 7 114681-2-BC

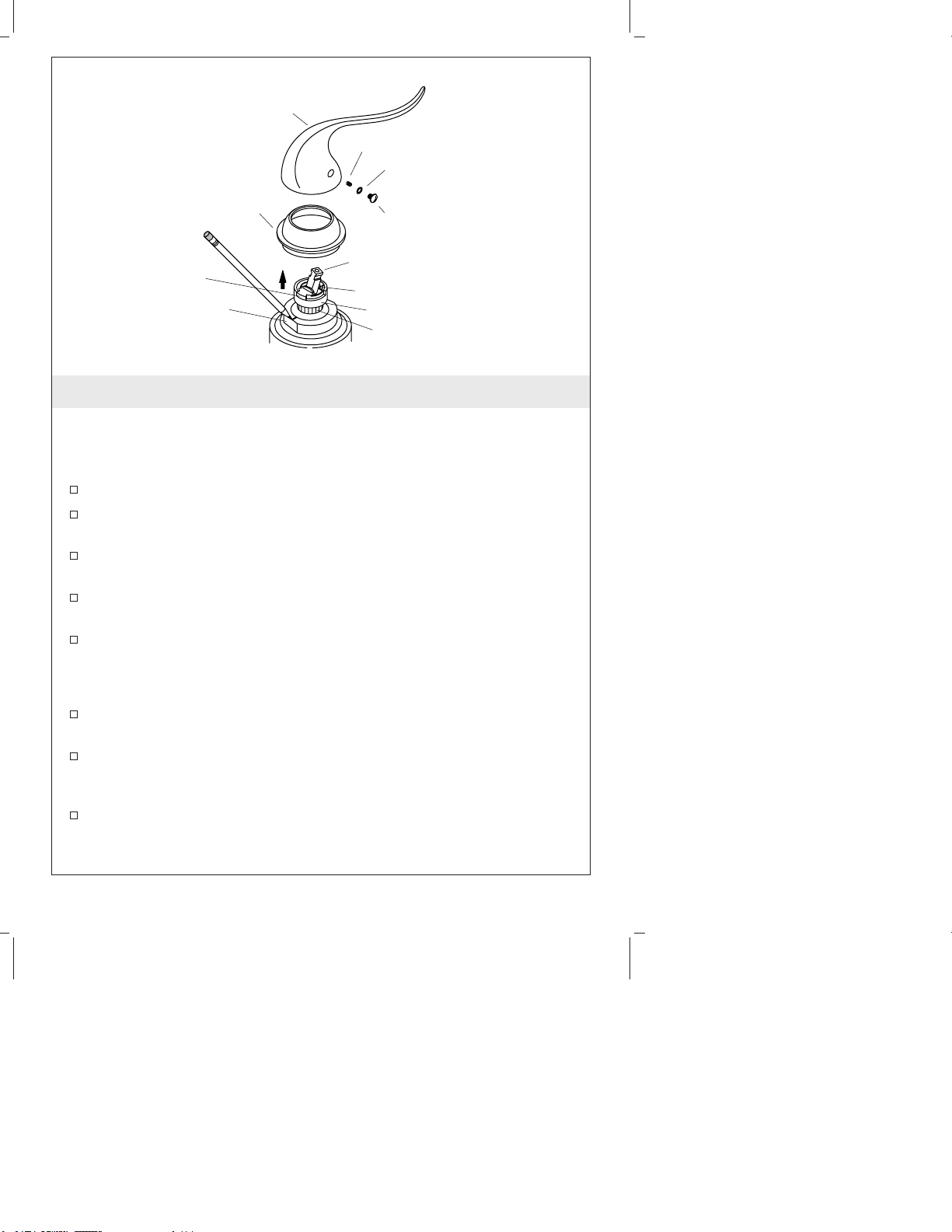

6. Water Temperature Adjustment
NOTE: Before adjusting the water temperature, ensure that the
handle is turned all the way to the left. This is the maximum hot
position.
Remove the handle and bonnet from the faucet body.
Lift the valve stem up and off the stop tab. The water will turn
on.
Align the stop tab with the mounting nut to establish the
maximum temperature.
Mark the maximum temperature on the mounting nut with a
marker or pencil.
Lift up the indexer and disk to clear the splines.
NOTE: Each spline notch represents approximately 9.5° F (5.3° C).
Turn the indexer, disk and valve stem counterclockwise, until the
temperature is properly adjusted.
Push down the indexer and disk to cover the splines after the
temperature is adjusted. Ensure that the disk is fully snapped into
the indexer.
Push the valve stem down onto the stop tab. The water will turn
off.
Screw
O-Ring
Plug Button
Valve Stem
Top Disc
Indexer
Splines
Handle
Bonnet
Stop Tab
Mounting Nut
114681-2-BC 8 Kohler Co.

Guide d’installation
Robinets d’évier de cuisine
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et adresse internet sont au verso. Merci encore d’avoir choisi
la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper les alimentations d’eau.
Vérifier avec soin si l’évacuation ou les tubes d’alimentation pour
déceler tout signe d’endommagement et remplacer si nécessaire.
Pour de nouvelles installations, installer le robinet sur l’évier
avant d’installer ce dernier.
Avant l’installation, déballer le nouveau robinet et l’examiner
pour en déceler tout dommage. Remettre le robinet dans son
emballage de protection jusqu’à être prêt à l’installation.
Mastic
d'étanchéité Clé à molette Clés
hexagonales
Kohler Co. Français-1 114681-2-BC

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
114681-2-BC Français-2 Kohler Co.

1. Installer la valve à distance
Attacher le tuyau du bec au long tube de la valve.
Glisser le joint sur les entrées de tuyau d’alimentation de la valve.
Placer le joint à la base de l’applique.
REMARQUE : Du mastic de plombier ou similaire peut être utilisé
au lieu du joint fourni. Appliquer du mastic de plombier ou un
autre produit d’étanchéité selon les instructions du fabricant.
Alimenter les entrées du tuyau d’alimentation de la valve, sortie
du tuyau du vaporisateur et tuyau du bec à travers l’orifice de
l’évier.
Positionner la valve de manière à ce que la poignée du levier soit
de face à l’uitilisateur.
Glisser le support et la rondelle sur le montant.
Serrer l’écrou à fond sur le montant.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Évier
Rondelle
Support
Joint d'étanchéité
Écrou
Long tube
Applique
Tuyau
du
bec
Appliquer
du mastic
de
plomberie.
Tubes
d'alimentation
Valve
Kohler Co. Français-3 114681-2-BC

2. Installation du bec
Glisser le joint sur le manche du bec et sous la base de ce dernier.
Placer le manche du bec à travers l’évier.
REMARQUE : Du mastic de plombier ou similaire peut être utilisé
au lieu du joint fourni. Appliquer du mastic de plombier ou un
autre produit d’étanchéité selon les instructions du fabricant.
Positionner la rondelle métallique sur le manche du bec
d’en-dessous de l’évier.
Sécuriser le manche du bec avec l’écrou.
Attacher l’autre extrémité du tuyau du bec de la valve à distance
au manche du bec.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Appliquer du
mastic de
plomberie.
Manche
du bec
Rondelle
métallique
Tuyau
du bec
Valve
Bec
Évier
Écrou
Joint
d'étanchéité
114681-2-BC Français-4 Kohler Co.

3. Installer le vaporisateur
Appliquer du mastic de plombier ou autre produit d’étanchéité
au dessous du support du vaporisateur selon les instructions du
fabricant.
Insérer le support du vaporisateur dans l’orifice de l’évier.
Serrer à la main l’écrou au support du vaporisateur d’en-dessous
de l’évier.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Positionner les flexibles d’alimentation du robinet pour permettre
l’accès à la connexion du flexible du vaporisateur.
Insérer le flexible du vaporisateur dans son support.
Raccorder le flexible à sa sortie.
Appliquer du
mastic de
plomberie.
Flexible de
vaporisateur
Flexibles
d'alimentation
Sortie tuyau
vaporisateur
Porte-vaporisateur
Vaporisateur
Évier
Écrou
Kohler Co. Français-5 114681-2-BC

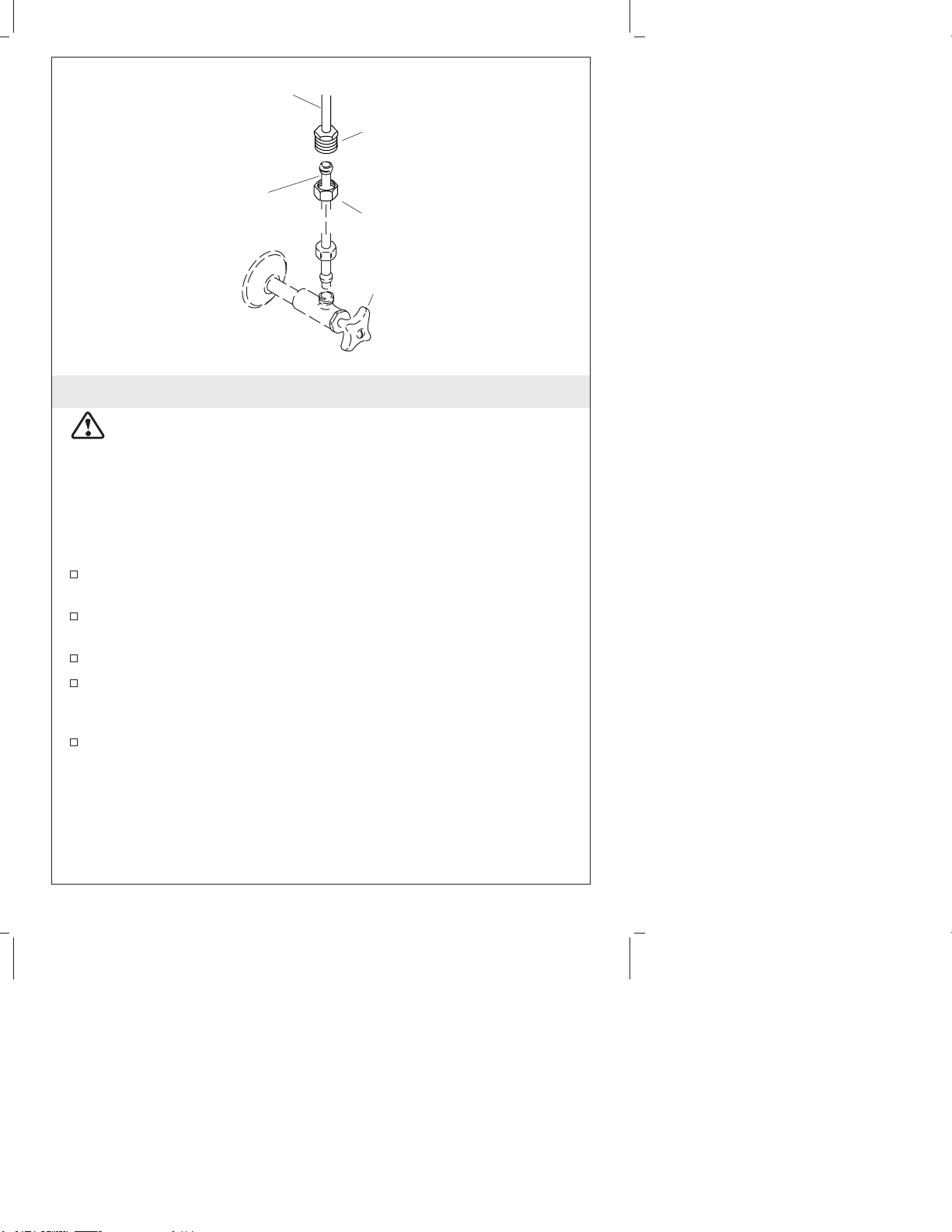

4. Installer l’alimentation
ATTENTION : Risque de restriction de débit d’eau. Des pliures
des tuyaux d’alimentation du robinet peuvent créer des noeuds.
Un débit d’eau restreint pourrait en résulter. Pour éviter les
noeuds, plier les tuyaux d’alimentation du robinet avec
précaution.
REMARQUE : Installer l’évier à cet instant, s’il ne l’est pas déjà.
S’assurer de suivre les instructions emballées avec l’évier.
Pour raccords avec joints coniques:
Attacher le tuyau d’alimentation de la valve marqué ″COLD″au
tube d’alimentation d’eau froide.
Attacher l’autre tuyau d’alimentation de valve au tube
d’alimentation d’eau chaude.
Glisser l’écrou sur le tuyau d’arrêt d’alimentation.
Positionner l’extrémité arrondie du tube de robinet d’arrêt à
l’équerre dans l’entrée du tube d’arrivée d’eau du robinet distant
et l’autre extrémité dans l’arrivée d’eau du robinet d’arrêt.
Serrer tous les écrous.
Tube
d'alimentation
d'eau
Tuyau valve
d'alimentation Entrée
Écrou
coulissant
Robinet d'arrêt
d'alimentation
114681-2-BC Français-6 Kohler Co.

5. Vérification de l’installation
Retirer l’aérateur de l’extrémité du bec en le pivotant vers la
gauche.
Ouvrir l’alimentation d’eau principale.
Ouvrir la poignée du robinet vers la position OUVERTURE.
Faire couler de l’eau chaude puis froide à travers le robinet
pendant une minute.
Presser la poignée du robinet vers le bas en position
FERMETURE.
Rattacher l’aérateur en le tournant vers la droite.
Aérateur
Bec
Kohler Co. Français-7 114681-2-BC

6. Réglages de température d’eau
REMARQUE : Avant d’ajuster la température d’eau, s’assurer que la
poignée soit tournée complètement vers la gauche. Ceci est la
position du chaud maximal.
Retirer la poignée et le chapeau du corps du robinet.
Soulever la tige de la valve vers le haut et hors de la languette
d’arrêt. L’eau s’écoulera.
Aligner la languette d’arrêt avec l’écrou de fixation afin d’établir
la température maximale.
Marquer la température maximale sur l’écrou de fixation avec un
feutre ou un crayon.
Soulever l’indexeur et le disque afin de dégager les cannelures.
REMARQUE : Chaque encoche de cannelure représente
approximativement 9,5°F (5,3°C).
Tourner l’indexeur, le disque et la tige de valve vers la gauche
jusqu’à atteindre ce que la température soit correctement ajustée.
Presser l’indexeur et le disque pour couvrir les cannelures après
le réglage de température. S’assurer que le disque soit
complètement mis en place dans l’indexeur.
Pousser la tige de la valve vers le bas sur la languette d’arrêt.
L’eau s’arrêtera.
Vis Joint torique
Bouchon
Tige de la valve
Disque supérieur
Indexeur
Cannelures
Poignée
Chapeau
Languette d'arrêt
Écrou de fixation
114681-2-BC Français-8 Kohler Co.

Guía de instalación
Griferías de fregadero de cocina
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en el reverso de esta guía. Gracias nuevamente por escoger
a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre los suministros de agua.
Revise con cuidado los tubos de suministro y de desagüe para
ver si están dañados y cámbielos de ser necesario.
En las instalaciones nuevas, monte la grifería en el fregadero
antes de instalar el fregadero.
Antes de la instalación, desembale la grifería nueva y revise con
cuidado todas las piezas para ver si están dañadas. Luego, vuelva
a poner la grifería en la caja hasta el momento de la instalación.
Masilla de
plomería Llave ajustable Llaves
hexagonales
Kohler Co. Español-1 114681-2-BC

Antes de comenzar (cont.)
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
114681-2-BC Español-2 Kohler Co.

1. Instale la válvula remota
Conecte la manguera del surtidor al tubo largo de la válvula
remota.
Deslice el empaque hacia arriba por las entradas de la manguera
de suministro de la válvula remota.
Coloque el empaque en la parte inferior del chapetón.
NOTA: Se puede utilizar masilla de plomería u otro sellador en vez
del empaque incluido. Aplique masilla de plomería u otro sellador
según las instrucciones del fabricante.
Haga pasar las entradas de la manguera de suministro de la
válvula remota, la salida de la manguera del rociador y la
manguera del surtidor a través del orificio del fregadero.
Coloque la válvula remota de manera que la manija de palanca
esté centrada cuando esté de cara al usuario.
Deslice la abrazadera y la arandela por el perno.
Apriete bien la tuerca en el perno.
Elimine el exceso de masilla de plomería o sellador.
Fregadero
Arandela
Soporte
Empaque
Tuerca
Tubo largo
Chapetón
Manguera
del
surtidor
Aplique
masilla de
plomería.
Tubos de
suministro
Válvula remota
Kohler Co. Español-3 114681-2-BC

2. Instalación de la grifería
Deslice el empaque por el vástago del surtidor y en la parte
inferior de la base del surtidor.
Coloque el vástago del surtidor a través del fregadero
NOTA: Se puede utilizar masilla de plomería u otro sellador en vez
del empaque incluido. Aplique masilla de plomería u otro sellador
según las instrucciones del fabricante.
Coloque la arandela de metal en el vástago del surtidor por
debajo del fregadero.
Fije el vástago del surtidor con la tuerca.
Conecte el otro extremo de la manguera del surtidor desde la
válvula remota al vástago del surtidor.
Elimine el exceso de masilla de plomería o sellador.
Aplique
masilla de
plomería.
Vástago del
surtidor
Arandela
de metal
Manguera
del surtidor
Válvula
remota
Surtidor
Fregadero
Empaque
Tuerca
114681-2-BC Español-4 Kohler Co.
