Kohler K4915 Operating manual

Maintenance Guide
Touchless Urinal
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (e.j.
K-12345M)
Français, page “Français-1”
Español, pagina “Español-1”
K-4915
085788-5-D

Thank You For Choosing Kohler Company
Thank you for choosing the Bold Look of Kohler. Kohler craftsmanship
offers you a rare combination of proven performance and graceful
sophistication that will satisfy you for years to come. The
dependability and beauty of your Kohler product will surpass your
highest expectations. We’re very proud of our products here at Kohler
and we know you will be too.
Please take a few minutes to study this Homeowners Guide. Pay
special attention to the care and cleaning instructions.
All information in this manual is based upon the latest product
information available at the time of publication. At Kohler, we
constantly strive to improve the quality of our products. We reserve
the right to make changes in product characteristics, packaging or
availability at any time without notice.
Care and Cleaning
For best results, keep the following in mind when caring for your
KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm
water for cleaning. Do not use abrasive cleaners that may scratch
or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is
safe for use on the material.
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately
after cleaner application. Rinse and dry any overspray that lands
on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537 and press 1 for Kohler Products and then 3 for
Literature.
085788-5-D 2 Kohler Co.

Replace the Batteries
Battery Indicator Activity
Flash Rate Effect
No flash. The batteries are fully operational.
Single flash. A user is present. The batteries are fully
operational.
Repeated flash. The batteries will need to be replaced.
Flash every 2 seconds. The sensor has deactivated. The batteries
will need to be replaced.
Replace the Batteries
NOTE: The urinal will not need reprogramming after the batteries
have been replaced.
Lift the control unit out from the tank.
Using a Phillips screwdriver, remove the four screws from the
cover of the battery compartment. Set the four screws and cover
aside.
Note the negative and positive position of the batteries in the
battery compartment.
Remove the existing batteries.
Replace the batteries with 4 alkaline AA batteries.
Reinstall the cover to the battery compartment.
Place the control unit back into the tank.
Cover
Screw Batteries
Battery Compartment
Control Unit
Kohler Co. 3 085788-5-D

Clean the Filter
NOTICE: If the volume of flushing water has been reduced, the
filter must be cleaned.
NOTICE: The supply stop must be turned off before proceeding.
Turn off the control stop.
Remove the cap from the filter housing.
Extract the filter assembly from the filter housing.
Extract the filter from the filter assembly.
Flush the filter with running water to clean it.
Reinsert the filter into the filter assembly.
Reinsert the filter assembly into the filter housing.
Retighten the cap to the filter housing.
Turn on the control stop.
Activate the urinal to flush several times to verify the volume of
flushing water is regular.
NOTE: If the volume of flushing water is still reduced: Turn off the
control stop. Flush the water supply line to remove debris. Turn the
control stop on, then verify the volume of flushing water again.
Control Stop
Filter
Filter Assembly
Filter Housing
Cap
085788-5-D 4 Kohler Co.

Adjust the Induction Distance
NOTE: The induction distance is set to a maximum and will not
usually require adjustment. However, if a toilet or any other fixtures
are nearby, adjustment may be needed.
NOTE: The unit is set to adjustment mode for 10 minutes after the
batteries have been inserted. In adjustment mode, the urinal will not
flush, but the battery indicator lamp will flash once when a user is
detected. If adjustment takes longer than 10 minutes, remove and
reinsert the batteries.
Lift the control unit out from the tank.
Remove and retain the plug cover on the control unit to reveal
the distance potential screw.
NOTICE: Only use a micro Phillips screwdriver when adjusting the
induction distance. If the tip of the micro Phillips screwdriver is too
large, the potentiometer may become damaged.
Using a micro Phillips screwdriver, turn the distance potential
screw to adjust the induction distance. To increase the distance,
turn the screw counterclockwise. To decrease the distance, turn
the screw clockwise.
Reinstall the plug cover.
Place the control unit back into the tank.
Plug Cover
Decrease
Increase
Control Unit
Distance Potential
Screw
Kohler Co. 5 085788-5-D

Operation Settings
Default Setting
Switch Position First Flush Duration in
Seconds
1 OFF No 0
2 OFF 1-3
3 OFF 9
4ON
Change the Default Setting
Lift the control unit out from the tank.
Remove and retain the plug cover on the control unit to reveal
the switch unit.
Note the ON↑stamp on the switch unit.
Using the tip of a pin, set each switch to the desired settings.
Refer to the tables below for switch position.
Reinstall the plug cover.
Place the control unit back into the tank.
First Flush — Switch 1
Position First Flush Duration in Seconds
OFF No 0
ON Yes 3
ON
Switch Unit
Plug Cover
Control Unit
085788-5-D 6 Kohler Co.

Operation Settings (cont.)
Detection Duration — Switch 2
Position Duration in Seconds
OFF 1-3
ON 4-6
Second Flush Duration — Switch 3 and Switch 4
Position Duration in Seconds
Switch 3 Switch 4
OFF OFF 3
ON OFF 6
OFF ON 9
ON ON 12
One-Year Limited Warranty
KOHLER plumbing products are warranted to be free of defects in
material and workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate
adjustment where Kohler Co. inspection discloses any such defects
occurring in normal usage within one (1) year after installation. Kohler
Co. is not responsible for removal or installation costs. Use of in-tank
toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing
Kohler Co., Attn.: Customer Service Department, 444 Highland Drive,
Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER from within the
USA, 1-800-964-5590 from within Canada and 001-877-680-1310 from
within Mexico.
Implied warranties including that of merchantability and fitness for
a particular purpose are expressly limited in duration to the duration
of this warranty. Kohler Co. and/or seller disclaims any liability for
special, incidental or consequential damages.
Some states/provinces do not allow limitations on how long an
implied warranty lasts, or the exclusion or limitation of special,
incidental or consequential damages so these limitations and exclusions
may not apply to you. This warranty gives you specific legal rights.
You may also have other rights which vary from state/province to
state/province.
Kohler Co. 7 085788-5-D

One-Year Limited Warranty (cont.)
This is Kohler Co.’s exclusive written warranty.
One-Year Warranty
KOHLER CO.
It is recommended that at the time of purchase, you verify that all
accessories and components are complete in this package.
This Kohler product is warranted to be free of defects in material and
workmanship for one (1) year from the date of purchase as shown on
the invoice or receipt.
1. Kohler Co. will only service its commercialized products through its
authorized distributors.
2. To obtain warranty service, please present the invoice and
corresponding warranty.
3. Through its authorized distributors, Kohler Co. promises to repair
the defective product or provide a new replacement or an equivalent
model (in those cases that the model has been discontinued) when the
product is beyond repair, without any charge to the consumer.
4. The time of repair will not exceed six (6) weeks commencing on the
date the product is received.
5. It is recommended that the consumer save the invoice or receipt as
additional protection, as it may substitute the warranty in the case that
there is a discrepancy in the validity of the warranty.
EXCEPTIONS AND RESTRICTIONS
The Warranty will not be valid in the following cases:
1. When the product is not operated in accordance with the
instructions concerning use and operation set forth in the owner’s
manual or installation instructions, and when the recommendations
and warnings included are not observed.
2. When the product has been modified or dismantled partially or
totally; or has been used in a negligent fashion and as a consequence
has suffered damages attributable to the consumer, individual, or
hardware not authorized by Kohler Co.
3. This warranty does not cover the damages as a result of disaster
such as fire or acts of God, including flooding, earthquake, or electric
storms, etc. To obtain a list of distributors in your area where you can
exercise your rights under this warranty, please call 001-877-680-1310.
KOHLER CO., KOHLER, WI 53044 U.S.A.
085788-5-D 8 Kohler Co.

One-Year Warranty (cont.)
IMPORTER:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MEXICO C.P. 31060
TEL: [phone]
Troubleshooting
This troubleshooting guide is for general aid only. A Kohler Authorized
Service Representative or qualified electrician should correct any
electrical problems. For warranty service, contact your dealer or
wholesale distributor.
Symptoms Probable Causes Recommended Action
1. Urinal does not
flush. A. Batteries are not installed or batteries
are reversed.
A. Verify batteries are
installed or are
installed properly.
B. Other objects are
being detected. B. Remove objects in proximity of the
urinal or adjust the
induction distance.
Refer to the ″Adjust
the Induction
Distance″section of
this guide.
C. Dirty sensor
window. C. Clean the sensor window. Refer to
the ″Care and
Cleaning″section of
this guide for
recommended
cleaners.
2. The lamp on
the battery
indicator
flashes once
when a user or
object is
present, but
little or no
water is
present.
A. Ten minutes have
not passed since
batteries have been
replaced. The urinal
is still in adjustment
mode.
A. Wait ten minutes
for activation.
B. Control stop and/or
supply stop is
closed.
B. Open the control
stop and/or supply
stop.
C. The water pressure
is low. C. Increase the water supply pressure.
Kohler Co. 9 085788-5-D

Troubleshooting (cont.)
Symptoms Probable Causes Recommended Action
D. The filter is dirty. D. Clean the filter.
Refer to the ″Clean
the Filter″section of
this guide.
3. The lamp on
the battery
indicator is
flashing, but no
water is
present when
user or object
is detected.
A. Batteries are
exhausted. A. Replace the batteries with 4
alkaline AA
batteries. Refer to
the ″Replace the
Batteries″section of
this guide.
4. The lamp on
the battery
indicator does
not flash and
the water
keeps flowing.
A. The valve is
clogged. A. Clean the filter. Refer to the ″Clean
the Filter″section of
this guide. Once the
filter is clean,
activate the unit to
flush several times.
If the filter clogs
again, turn off the
supply stop, then
flush the water
supply line to
remove debris.
085788-5-D 10 Kohler Co.

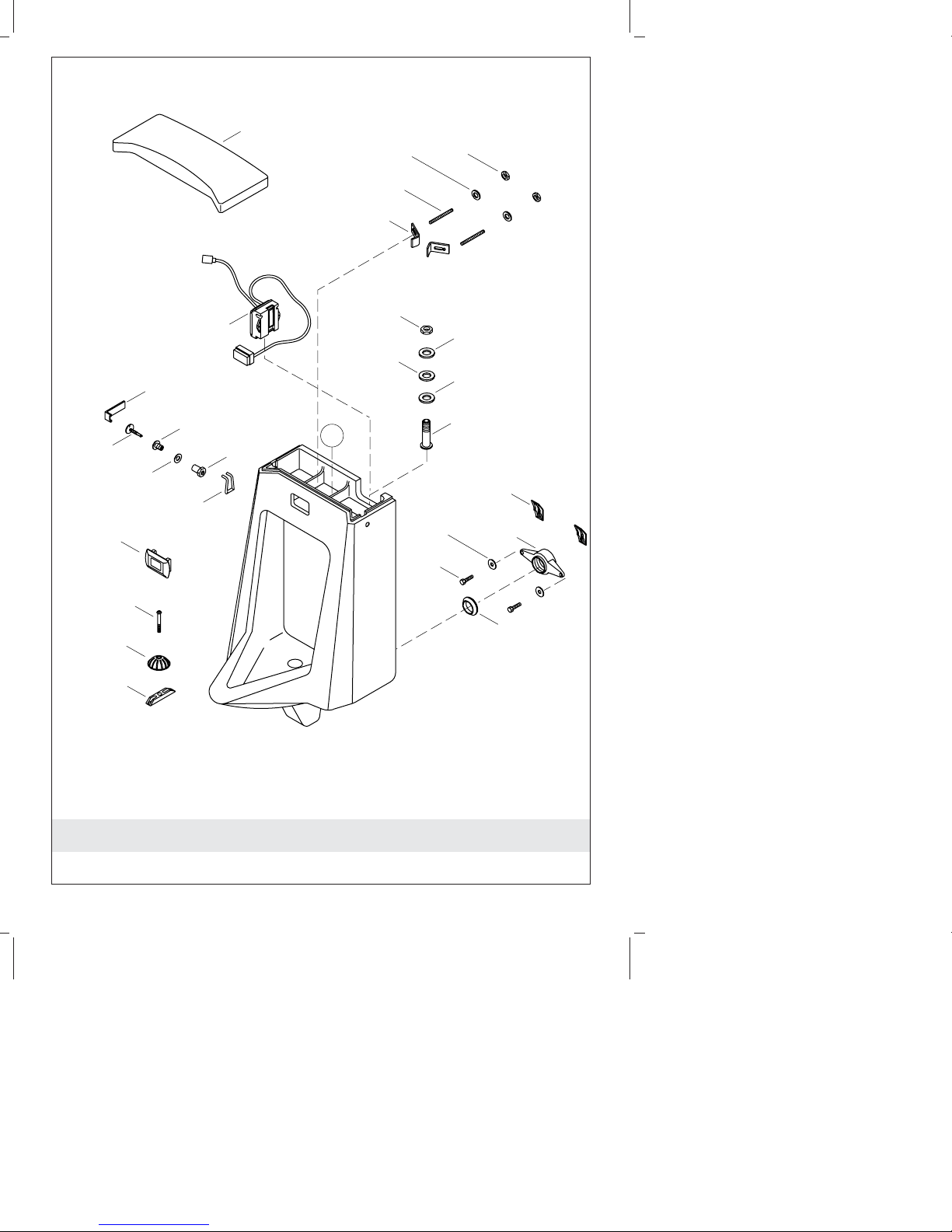

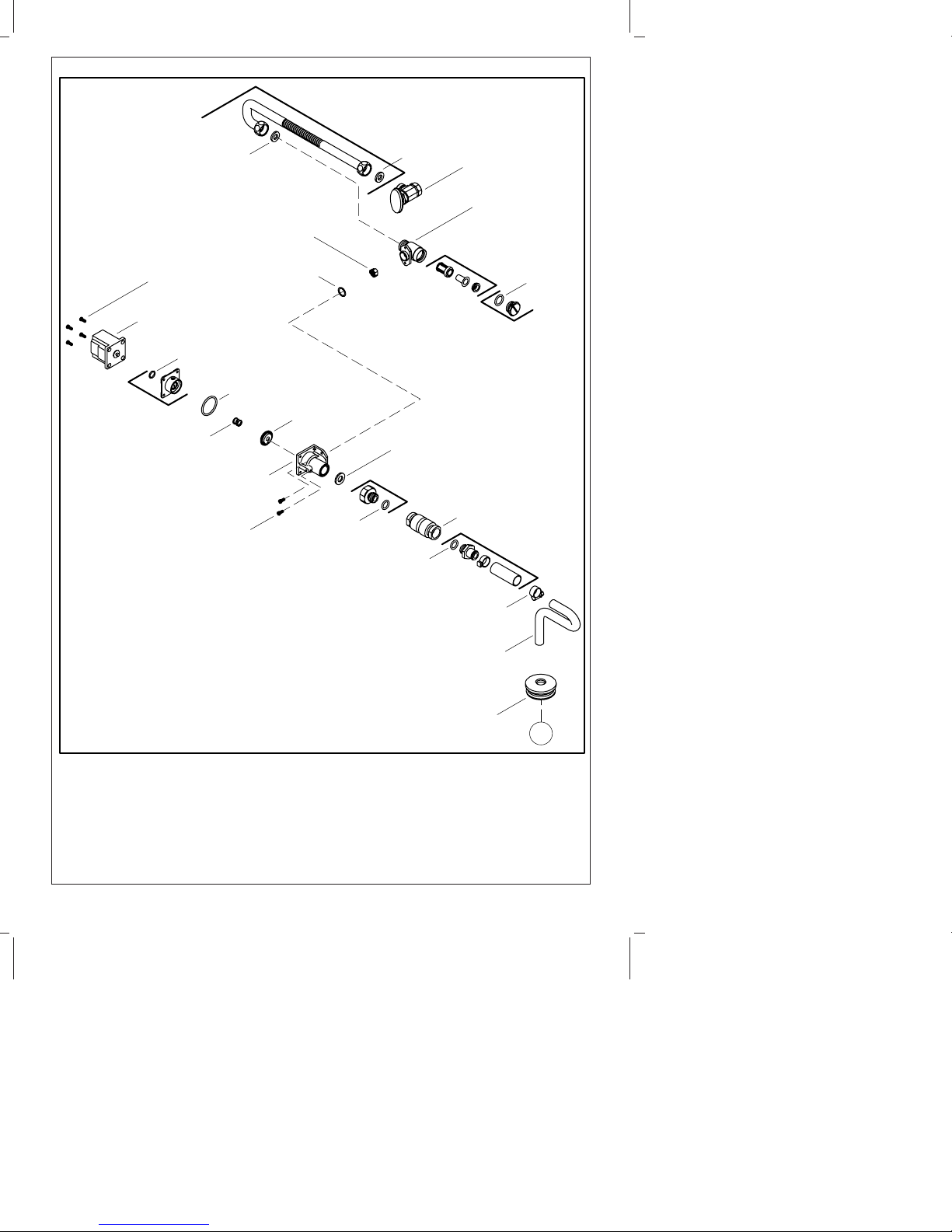

Service Parts
A
82372**
73203**
32935
64512
49932
51588
53405
53410
73975**
51588
51543**
53407**
28648
53149-S
53370**
51571**
51572
51540** 51570
51537
51676
Bezel
Nut
Hanger
Washer
Washer
Collar
Washer
Tube
Washer
Washer
Screw
Screw
Beehive
Cross Bar
Sleeve
Washer
Screw Nut
Wrench
Hook
Cover
**Finish/color code must be specified when ordering.
1069303
76636
74250
Clamp
75412
Stud
21251
Washer Nut
Sensor
Kohler Co. 11 085788-5-D

A
**Finish/color code must be specified when ordering.
1069300
FeedTube
1075733
Hose Clamp
1069316**
Control Stop
1075611
O-Ring
1075346
Washer
1069309
Flow Ring
97553-FK
1075613
O-Ring
1075614
O-Ring 1077816
Diaphragm
1075615
O-Ring
1077813
SolenoidValve
1077815
Valve Cover
59787
Backflow Preventer
1077814
1069315
Spring
1075611
O-Ring
1069305
Supply
1075390
Spud Gasket
1077817
Adapter
1075612
O-Ring
1077811
Filter
1077812
Cap
1069308
FeedTube
1077814
Screw and
Lock Washer
(6 ea.)
Not Available as
a Service Part
Not Available as
a Service Part
Screw and Lock
Washer (6 ea.)
Valve Assembly
(Includes Sensor
andTank Locks)
1069299
Gasket
1069299
Gasket
085788-5-D 12 Kohler Co.

Guide de maintenance
Urinoir infrarouge
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la
compagnie Kohler reflète la véritable passion du design, d’artisanat,
d’art et d’innovation représentant la compagnie Kohler. Nous sommes
confiants que sa fiabilité et beauté surpasseront vos exigences les plus
élevées, vous satisfaisant pendant les années à venir.
Toute information contenue dans ce guide est basée sur l’information
la plus récente du produit disponible au moment de la publication. A
la compagnie Kohler, nous aspirons à remplir notre mission
d’améliorer le niveau de vie gracieux pour chaque individu affecté par
nos produits et services. Nous nous réservons le droit d’apporter
toutes modifications aux caractéristiques, emballages ou disponibilités
des produits, et ceci à tout moment et sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce
guide. Prêter une attention toute particulière aux instructions
d’entretien et de nettoyage.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Utiliser un détergent doux tel que liquide pour vaisselle et de
l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs
car ils pourraient rayer ou abîmer la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour
vérifier qu’il soit adéquat à utiliser sur le matériau.
•Toujours tester la solution de nettoyage sur une surface la moins
évidente avant de l’appliquer sur la totalité de la surface.
•Ne pas permettre aux nettoyants de reposer sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application du nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces avoisinantes.
Kohler Co. Français-1 085788-5-D

Entretien et nettoyage (cont.)
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel que brosse ou éponges à récurer
pour nettoyer les surfaces.
Pour l’information détaillée de nettoyage et des produits à considérer,
visiter www.kohler.com/clean. Pour commander des informations
d’entretien et de nettoyage, composer le 1-800-456-4537 puis presser 1
pour les produits Kohler et 3 pour littérature.
085788-5-D Français-2 Kohler Co.

Remplacer les piles
Indicateur d’activité de pile
Flash Effet
Pas de flash. Les piles sont fonctionnelles.
Flash unique. Un utilisateur est présent. Les piles sont
fonctionnelles.
Flash répété. Les piles ont besoin d’être remplacées.
Flash toutes les 2 secondes. Le capteur est désactivé. Les piles ont
besoin d’être remplacées.
Remplacer les piles
REMARQUE : L’uinoir a besoin d’être reprogrammé après le
remplacement des piles.
Soulever l’unitéde contrôle hors du réservoir.
Avec un tournevis, retirer les quatre vis du couvercle du
compartiment à pile. Mettre les quatre vis et le couvercle de côté.
Noter la position des pôles négatifs et positifs des piles dans le
compartiment à piles.
Retirer les piles existantes.
Remplacer les piles par 4 piles alkaline AA.
Réinstaller le couvercle du compartiment à piles.
Replacer l’unité de contrôle dans le réservoir.
Couvercle
Vis Piles
Unité de contrôle
Compartiment à pile
Kohler Co. Français-3 085788-5-D

Nettoyer le filtre
AVIS : Si le volume de chasse d’eau a été réduit, le filtre doit être
nettoyé.
AVIS : L’arrêt d’alimentation doit être éteint avant de procéder.
Fermer l’arrêt de contrôle.
Retirer le capuchon du logement de filtre.
Extraire l’ensemble de filtre du logement de ce dernier.
Extraire le filtre de l’ensemble de ce dernier.
Purger le filtre avec l’eau courante pour le nettoyer.
Réinsérer le filtre dans l’ensemble de ce dernier.
Réinsérer l’ensemble de filtre dans le logement de ce dernier.
Resserrer le capuchon sur le logement de filtre.
Ouvrir l’arrêt de contrôle.
Activer l’urinoir pour purger plusieurs fois afin de vérifier que le
volume de chasse d’eau soit régulier.
REMARQUE : Si le volume de chasse d’eau est encore réduit:
Fermer l’arrêt de contrôle. Purger la ligne d’alimentation d’eau pour
retirer tout débris. Ouvrit l’arrêt de contrôle puis vérifier le volume
de chasse d’eau encore une fois.
Arrêt contrôle
Filtre
Ensemble du filtre
Logement de filtre
Capuchon
085788-5-D Français-4 Kohler Co.

Ajuster la distance d’induction
REMARQUE : La distance d’induction est réglée au maximum et ne
nécessitera pas normalement de réglage supplémentaire. Cependant,
si un W.C. ou autre appareil sanitaire est présent, un ajustement
pourrait être nécessaire.
REMARQUE : L’unité est réglée au mode d’ajustement pour 10
minutes après que les piles aient été insérées. Dans le mode de
réglage, l’urinoir ne purgera pas, mais la lampe indicatrice de pile
clignotera une fois lorsqu’un utilisateur est détecté. Si un réglage
met plus de 10 minutes, retirer et réinsérer le spiles.
Soulever l’unitéde contrôle hors du réservoir.
Retirer et garder le cache de la prise sur l’unité de contrôle pour
réveler la distance potentièle de la vis.
AVIS : N’utiliser qu’un tournevis micro Phillips lors du réglage de la
distance d’induction. Si le bout du tournevis micro Phillips est trop
large, le potentiomètre pourrait s’endommager.
Avec un tournevis micro Phillips, tourner la distance potentièle de
vis pour ajuster la distance d’induction. Pour augmenter la
distance, tourner la vis vers la gauche. Pour diminuer la distance,
tourner la vis vers la droite.
Réinstaller le cache de la prise.
Replacer l’unité de contrôle dans le réservoir.
Cache prise
Diminuer
Augmenter
Unité de
contrôle
Distance potentièle
de vis
Kohler Co. Français-5 085788-5-D

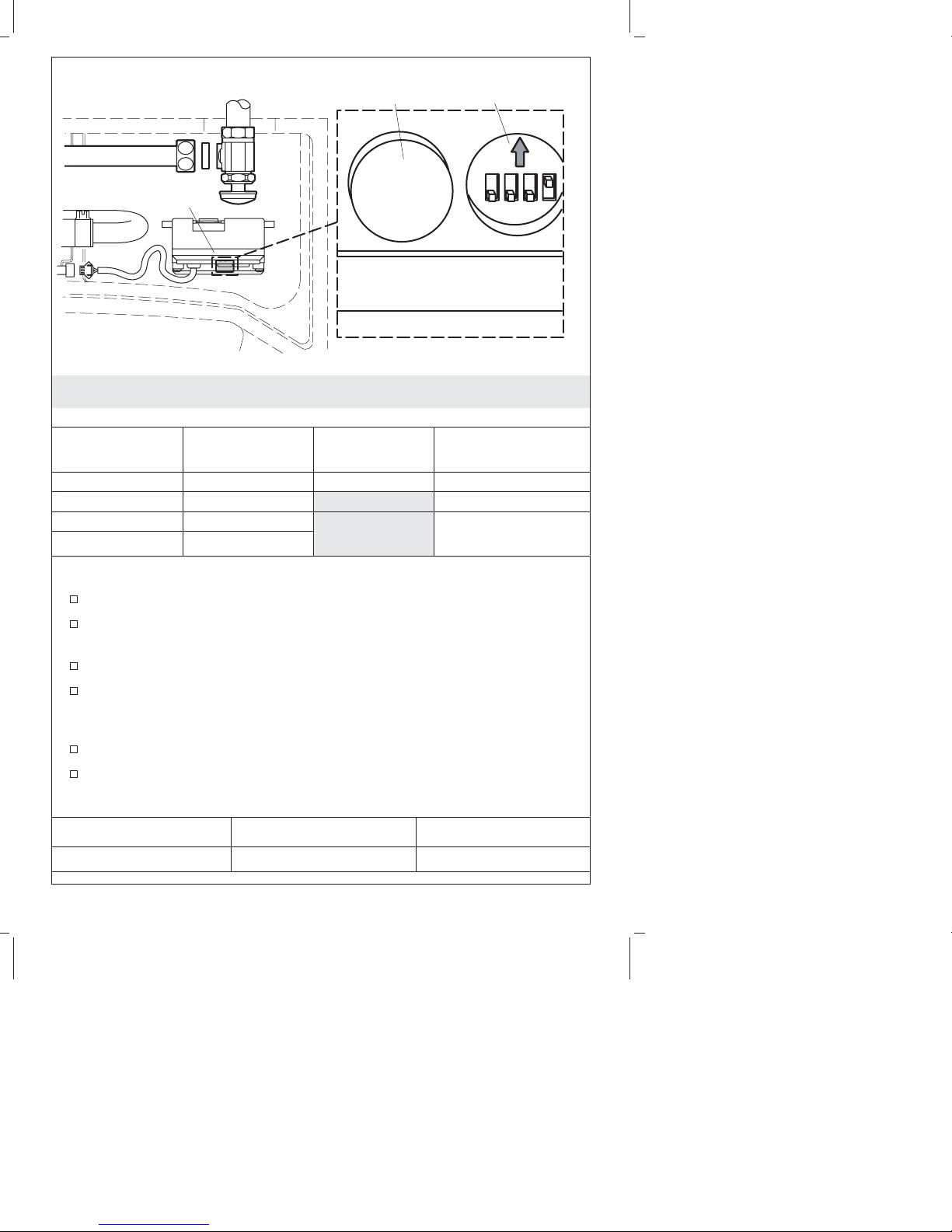

Réglages d’opération
Réglage par défaut
Interrupteur Position Purge
première
Durée en
secondes
1 ARRÊT Non 0
2 ARRÊT 1-3
3 ARRÊT 9
4 MARCHE
Changer les réglages par défaut
Soulever l’unitéde contrôle hors du réservoir.
Retirer et garder le cache de la prise sur l’unité de contrôle pour
réveler l’unité d’interrupteur.
NoterMARCHE sur l’interrupteur.
Avec le bout d’une broche, régler chaque interrupteur en position
désirée. Se référer aux tableaux ci-dessous poir la position
d’interrupteur.
Réinstaller le cache de la prise.
Replacer l’unité de contrôle dans le réservoir.
Première purge — Interrupteur 1
Position Purge première Durée en secondes
ARRÊT Non 0
ON
Unité d'interrupteur
Cache prise
Unité de
contrôle
085788-5-D Français-6 Kohler Co.

Réglages
d’opération
(cont.)
MARCHE Oui 3
Durée de détection — Interrupteur 2
Position Durée en secondes
ARRÊT 1-3
MARCHE 4-6
Durée de seconde purge — Interrupteur 3 et interrupteur 4
Position Durée en secondes
Interrupteur 3 Interrupteur 4
ARRÊT ARRÊT 3
MARCHE ARRÊT 6
ARRÊT MARCHE 9
MARCHE MARCHE 12
Garantie limitée d’un an
Les produits de plomberie KOHLER sont garantis contre tout défaut
matériel et de fabrication pour un an, à partir de la date de
l’installation.
Kohler Co. jugera à sa discrétion, de la réparation, du remplacement
ou du réglage approprié et ceci après toute inspection faite par Kohler
Co. de tous défauts dûs à une utilisation normale et ceci pendant un
(1) an à partir de la date d’installation. Kohler Co. n’est pas
responsable des coûts de démontage ou d’installation. L’utilisation de
nettoyants à l’intérieur du réservoir annulera la garantie.
Pour obtenir un service-garantie, contacter Kohler Co. par
l’intermédiaire de votre vendeur, plombier, centre de rénovation,
revendeur par internet ou par écrit à Kohler Co. à l’attention de:
Département du service clientèle, 444 Highland Drive, Kohler,
Wisconsin 53044, USA, ou en composant le 1-800-4-KOHLER à partir
des É.U., le 1-800-964-5590 à partir du Canada et le 001-877-680-1310
depuis le Mexique.
Les garanties implicites, y compris celles de qualité marchande et
d’aptitude à un emploi particulier, se limitent expressément à la
durée de la présente garantie. Kohler Co. et/ou le vendeur déclinent
toutes responsabilités contre tous dommages occasionnés,
Kohler Co. Français-7 085788-5-D

Garantie limitée d’un an (cont.)
imprévisibles ou corrélatifs.
Certains états/provinces ne permettent pas la limitation sur la durée
de la garantie, ou l’exclusion ou la limitation spéciale, de dommages
occasionnés, ou corrélatifs à un accident, ainsi ces limitations ou
exclusions pourraient ne pas s’appliquer dans votre cas. Cette garantie
vous donne des droits légaux spécifiques. Vous pouvez également
avoir d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
Dépannage
Ce guide de dépannage est seulement destiné à une aide générale. Seul
un agent agréé de Kohler ou un électricien qualifié devrait corriger
tous les problèmes électriques. Pour une réparation sous garantie,
contacter le vendeur ou distributeur.
Symptômes Causes probables Action recommandée
1. L’urinoir ne
purge pas. A. Les piles ne sont pas installées ou sont
inversées.
A. Vérifier que les
piles soient
installées ou
installées
proprement.
B. D’autres objets sont
détectés. B. Retirer les objets à proximité de
l’urinoir ou ajuster
la distance
d’induction. Se
référer à la section
″Ajuster la distance
d’induction″de ce
guide.
C. Fenêtre de capteur
sale. C. Nettoyer la fenêtre du capteur. Se
référer à la section
″Entretien et
nettoyage″de ce
guide pour les
nettoyants
recommandés.
085788-5-D Français-8 Kohler Co.
