Kohler K-3018 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Kitchen and Entertainment Sinks
Éviers de cuisine et de récréation
Fregaderos de cocina y para ocasiones especiales
K-3018, K-3199, K-3206,
K-3208, K-3222, K-3224,
K-3228, K-3231, K-3232,
K-3234, K-3246, K-3248,
K-3256, K-3258, K-3260,
K-3262, K-3268, K-3283,
K-3285, K-3288, K-3290,
K-3300, K-3310, K-3312,
K-3314, K-3346, K-3347,
K-3348, K-3349, K-3358
USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2008 Kohler Co.
1068903-2-B

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the
true passion for design, craftsmanship, artistry, and innovation Kohler Company stands
for. We are confident its dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product information available
at the time of publication. At Kohler Company, we strive to fulfill our mission of
improving the level of gracious living for each person who is touched by our products
and services. We reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any installation or
performance problems, please call 1-800-4-KOHLER from within the USA, 1-800-964-5590
from within Canada, or 001-877-680-1310 from within Mexico.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la
véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie
Kohler. Nous sommes confiants que sa fiabilité et beauté surpasseront vos exigences les
plus élevées, vous satisfaisant pendant les années à venir.
Toute l’information dans ce guide est basée sur la dernière disponible au moment de la
publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous
nous réservons le droit d’apporter des modifications aux caractéristiques, emballages et
disponibilités des produits à tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de
problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER à
partir des É.U., le 1-800-964-5590 à partir du Canada, ou le 001-877-680-1310 à partir du
Mexique.
Gracias por elegir los productos de Kohler
Gracias por elegir los productos de Kohler. Su producto de Kohler Company refleja la
verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que
forman parte de Kohler Company. Estamos seguros que su confiabilidad y belleza
excederán sus más altas expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la información más reciente
disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar
nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios en las
características, embalaje o disponibilidad del producto en cualquier momento, sin previo
aviso.
Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o
funcionamiento, llámenos al 1-800-4-KOHLER desde los EE.UU., 1-800-964-5590 desde
Canadá, ó 001-877-680-1310 desde México.
Important Information
WARNING: Risk of personal injury. Metal surfaces are sharp and can cause
severe cuts. Use gloves and handle sink edges carefully.
IMPORTANT! Your sink may appear different than the sink pictured throughout the
installation steps.
1068903-2-B 2 Kohler Co.

Important Information (cont.)
NOTE: More specialized tools may be required to install the sink to countertop
materials other than wood or wood composites.
The number of clips included with your sink may differ from the number of clips
illustrated. Use all clips included with the sink.
For replacement installations, make sure the existing cutout is the same size or
smaller than the cutout for the new sink.
This sink is not intended for undercounter installation.
Allow the sealant to cure following the sealant manufacturer’s instructions.
All information in these instructions is based on the latest product information
available at the time of publication. Kohler Co. reserves the right to make
revisions in the design of products without notice, as specified in the Price Book.
Renseignements importants
AVERTISSEMENT: Risque de blessures corporelles. Les surfaces en métal sont
tranchantes et peuvent causer de sévères coupures. Porter des gants et
manipuler les rebords de l’évier avec précaution.
IMPORTANT! L’évier actuel pourrait différer de celui illustré dans les étapes
d’installation.
REMARQUE: Plus d’outils spécialisés peuvent être requis pour installer l’évier sur
des matériaux de comptoir autres que bois ou bois composites.
Le nombre de clips inclus avec l’évier pourrait différer du nombre illustré. Utiliser
tous les clips inclus avec l’évier.
Pour des installations de remplacement, s’assurer que la découpe existante soit de
taille égale ou inférieure à celle du nouvel évier.
Cet évier n’est pas conçu pour une installation sous comptoir.
Laisser prendre le mastic selon les instructions du fabricant.
Toutes les informations contenues dans ces instructions sont basées sur les
données les plus récentes relatives au produit au moment de la publication.
Kohler Co. se réserve le droit d’apporter toutes modifications sur le design des
produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.
Información importante
ADVERTENCIA: Riesgo de lesiones personales. Las superficies metálicas tienen
bordes cortantes y pueden producir cortaduras graves. Utilice guantes y tenga
cuidado con los bordes del fregadero.
¡IMPORTANTE! Su fregadero puede diferir del fregadero ilustrado en los pasos de
instalación.
NOTA: Es posible que requiera herramientas especiales para instalar el fregadero en
materiales de cubierta distintos a la madera o compuestos de madera.
El número de clips que se incluyen con su fregadero puede diferir del número de
clips ilustrados. Utilice todos los clips incluidos con el fregadero.
Si va a reemplazar el fregadero, asegúrese de que la abertura existente sea del
mismo tamaño o menor que la abertura para el fregadero nuevo.
Este fregadero no está diseñado para instalaciones bajo cubierta.
Deje que el sellador se seque según las instrucciones del fabricante del sellador.
Kohler Co. 3 1068903-2-B

Información importante (cont.)
Toda la información contenida en estas instrucciones está basada en la información
más reciente disponible al momento de su publicación. Kohler Co. se reserva el
derecho de modificar el diseño de los productos sin previo aviso, tal como se
especifica en la lista de precios.
1068903-2-B 4 Kohler Co.

Installation/Installation/Instalación
1
23
Rags
Chiffons
Trapos
Verify cabinet clearance.
Vérifier l'espace du meuble.
Verifique el espacio libre del gabinete.
Draw the cut-out line 1/4" (6 mm) inside
the sink outline.
Tracer une ligne de découpe de 1/4"
(6 mm) à l'intérieur du pourtour de l'évier.
Trace la línea de corte 1/4" (6 mm) dentro
del contorno del fregadero.
Position the sink and trace the outline.
Positionner l'évier et tracer le pourtour.
Coloque el fregadero y trace el contorno.
Sink Outline
Pourtour de l'évier
Contorno del fregadero
Cut-out
line
Ligne de
découpe
Línea de
corte
1/4"
(6 mm)
Jigsaw or Keyhole Saw
Scie sauteuse ou scie cylindrique
Sierra caladora eléctrica o serrucho de calar
Kohler Co. 5 1068903-2-B

Installation/Installation/Instalación
Drill pilot hole and cut the countertop opening.
Percer un trou-pilote et découper l'ouverture
du comptoir.
Taladre el orificio guía y corte la abertura en
la cubierta.
6
78
Install the faucet
and the strainer.
Installer le robinet
et la crépine.
Instale la grifería y
la coladera.
45
6
Attach clips in the corners
and space the rest evenly
around the underside of the
sink.
Attacher les clips dans les
coins et espacer le reste de
manière égale autour de la
base de l'évier.
Fije clips en las esquinas y
coloque los demás a
intervalos iguales alrededor
del lado inferior del
fregadero.
45
6
Verify fit. Adjust cutout if needed.
Vérifier l'ajustement. Régler la
découpe si nécessaire.
Verifique que quede bien. Ajuste
la abertura si es necesario.
45
Apply sealant around the rim.
Appliquer de l'étanchéité
autour du rebord.
Aplique sellador alrededor
del borde.
1/4" (6 mm)
Hand tighten the stud.
Serrer le montant à la main.
Apriete a mano
la varilla roscada.
Slide into position.
Glisser en position.
Deslice a su posición.
Choose the correct
cutting tool for the
countertop material!
Choisir le bon outil
de découpe du
matériau du comptoir!
¡Seleccione la herramienta de corte
correcta para el material de la cubierta!
1068903-2-B 6 Kohler Co.

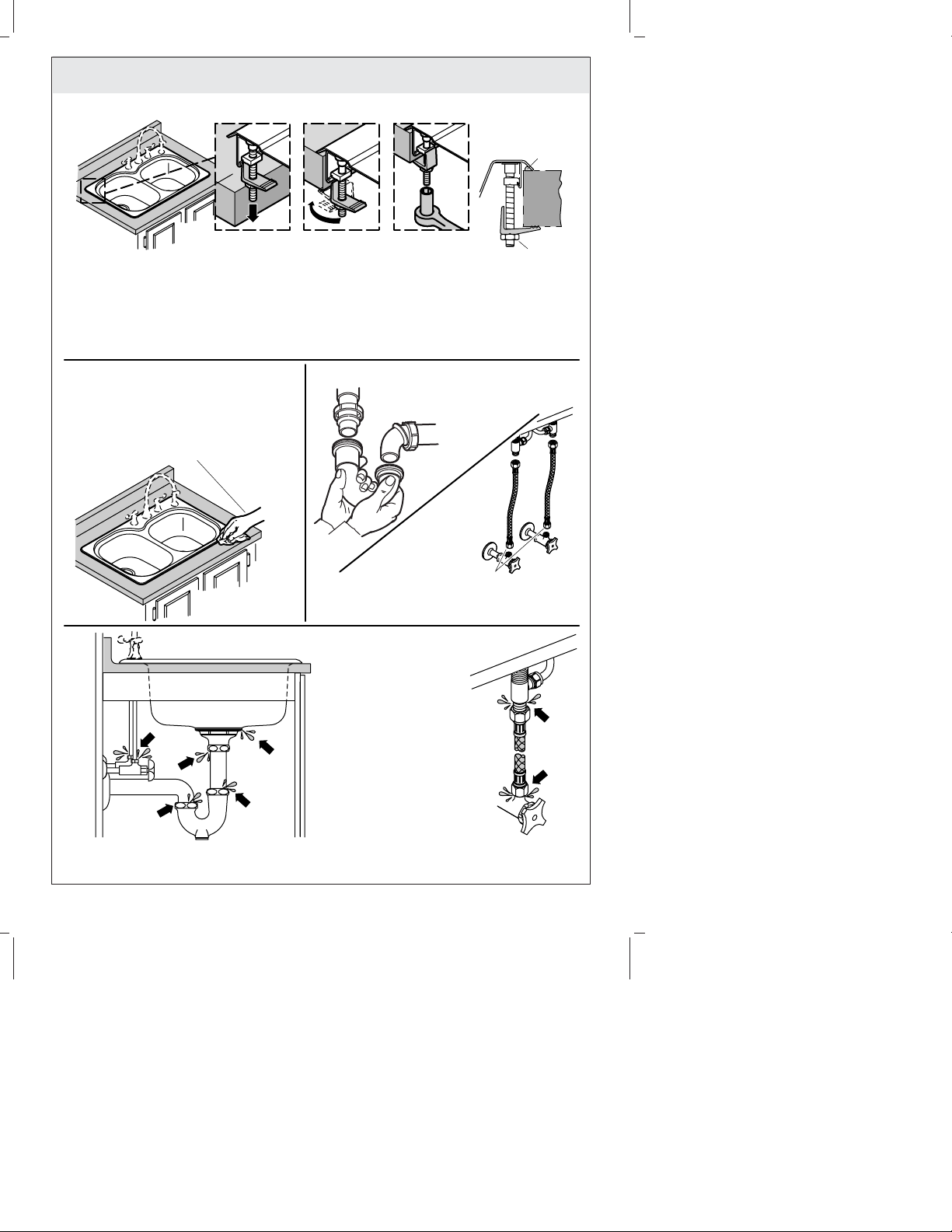

Installation/Installation/Instalación
1110
9
12
Rotate the
clip.
Pivoter le clip.
Gire el clip. Do not overtighten!
Ne pas trop serrer!
¡No apriete demasiado!
Run water into the sink and
check for leaks.
Laisser couler l'eau dans
l'évier et vérifier s'il y a des
fuites.
Haga circular agua al
fregadero y verifique que
no haya fugas.
Nut
Écrou
Tuerca
Wipe away the excess
sealant and allow to dry.
Essuyer l'excès d'étanchéité
et laisser sécher.
Limpie el exceso de sellador
y deje secar.
Insert the
sink.
Insérer l'évier.
Inserte el
fregadero.
Connect supplies.
Connecter les alimentations.
Conecte los suministros.
Tighten the nut.
Serrer l'écrou.
Apriete la tuerca.
Sealant
Mastic
Sellador
Adjust clips as needed to
eliminate gaps!
Ajuster les clips selon le
besoin pour éliminer les
espaces!
¡Ajuste los clips según sea necesario
para eliminar las separaciones!
Make the drain connections.
Faire les connexions de drain.
Haga las conexiones del desagüe.
Kohler Co. 7 1068903-2-B

Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
•Always test your cleaning solution on an inconspicuous area before applying to
the entire surface. Cleaners containing chloride are not recommended.
•Wipe surfaces clean and rinse completely with water immediately after applying
cleaner. Rinse and dry any overspray that lands on nearby surfaces.
•Do not allow cleaners to soak on surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a
brush or scouring pad to clean surfaces.
•Be careful not to leave staining materials in contact with the surface for extended
periods of time.
•The ideal cleaning technique is to rinse thoroughly and blot dry any water from
the surface after each use.
For detailed cleaning information and products to consider, visit www.kohler.com/clean.
To order Care & Cleaning information, call 1-800-456-4537.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de l’entretien de
votre produit KOHLER:
•Toujours tester la solution de nettoyage sur une surface la moins évidente avant
de l’appliquer sur la totalité de la surface. Les nettoyants qui contiennent du
chlorure ne sont pas recommandés.
•Éssuyer les surfaces et rincer complètement avec de l’eau immédiatement après
l’application de nettoyant. Rincer et sécher tout éclaboussement sur les surfaces
avoisinantes.
•Ne pas laisser les nettoyants sur les surfaces.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau
abrasif tel que brosse ou éponges à récurer pour nettoyer les surfaces.
•Faire attention de ne pas laisser de matériaux qui tachent en contact avec la
surface pendant de longues périodes.
•La technique idéale de nettoyage est de bien rincer et de sécher toute eau de la
surface après chaque usage.
Pour l’information détaillée de nettoyage et des produits à considérer, visiter
www.kohler.com/clean. Pour commander des informations d’entretien et de nettoyage,
composer le 1-800-456-4537.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto
KOHLER:
•Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda
la superficie. No se recomienda utilizar productos de limpieza que contengan
cloruro.
•Limpie con un trapo las superficies y enjuague completa e inmediatamente con
agua después de aplicar el limpiador. Enjuague y seque las superficies cercanas
que se hayan rociado.
•No deje por tiempo prolongado los limpiadores en las superficies.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice materiales abrasivos
como cepillos o estropajos de tallar para limpiar las superficies.
•Tenga cuidado de no dejar sustancias que manchen, en contacto con la superficie
por periodos prolongados.
•La técnica de limpieza ideal es enjuagar completamente y secar dando toques
suaves el agua de la superficie después de cada uso.
1068903-2-B 8 Kohler Co.

Cuidado y limpieza (cont.)
Para obtener información detallada de limpieza y los limpiadores a considerar, visite
www.kohler.com/clean. Para solicitar información sobre el cuidado y la limpieza, llame
al 1-800-456-4537.
One-Year Limited Warranty
KOHLER plumbing products are warranted to be free of defects in material and
workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate adjustment where
Kohler Co. inspection discloses any such defects occurring in normal usage within one
(1) year after installation. Kohler Co. is not responsible for removal or installation costs.
Use of in-tank toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your Dealer, Plumbing
Contractor, Home Center or E-tailer, or by writing Kohler Co., Attn.: Customer Service
Department, 444 Highland Drive, Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER
from within the USA, 1-800-964-5590 from within Canada and 001-877-680-1310 from
within Mexico.
Implied warranties including that of merchantability and fitness for a particular
purpose are expressly limited in duration to the duration of this warranty. Kohler Co.
and/or seller disclaims any liability for special, incidental or consequential damages.
Some states/provinces do not allow limitations on how long an implied warranty lasts,
or the exclusion or limitation of special, incidental or consequential damages so these
limitations and exclusions may not apply to you. This warranty gives you specific legal
rights. You may also have other rights which vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
Garantie limitée d’un an
Les produits de plomberie KOHLER sont garantis contre tout défaut matériel et de
fabrication pour un an à partir de la date de l’installation.
Kohler Co. jugera à sa discrétion, de la réparation, du remplacement ou du réglage
approprié et ceci après toute inspection faite par Kohler Co. de tous défauts dûs à une
utilisation normale et ceci pendant un (1) an à partir de la date d’installation. Kohler Co.
n’est pas responsable des coûts de démontage ou d’installation. L’utilisation de
nettoyants à l’intérieur du réservoir annulera la garantie.
Pour obtenir un service-garantie, contacter Kohler Co. par l’intermédiaire de votre
vendeur, plombier, centre de rénovation, revendeur par internet ou par écrit à Kohler Co.
à l’attention de: Département du service clientèle, 444 Highland Drive, Kohler, Wisconsin
53044, USA, ou en composant le 1-800-4-KOHLER à partir des É.U., le 1-800-964-5590 à
partir du Canada et le 001-877-680-1310 depuis le Mexique.
Les garanties implicites, y compris celles de qualité marchande et d’aptitude à un
emploi particulier, se limitent expressément à la durée de la présente garantie. Kohler
Co. et/ou le vendeur déclinent toutes responsabilités contre tous dommages
occasionnés, imprévisibles ou corrélatifs.
Certains états/provinces ne permettent pas la limitation sur la durée de la garantie, ou
l’exclusion ou la limitation spéciale, de dommages occasionnés, ou corrélatifs à un
accident, ainsi ces limitations ou exclusions pourraient ne pas s’appliquer dans votre cas.
Cette garantie vous donne des droits légaux spécifiques. Vous pouvez également avoir
d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
Kohler Co. 9 1068903-2-B

Garantía limitada de un año
Se garantiza que los productos de plomería KOHLER están libres de defectos de material
y mano de obra por un año a partir de la fecha de instalación.
Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes pertinentes en los
casos en que la inspección realizada por Kohler Co. determine que dichos defectos
ocurrieron durante el uso normal en el transcurso de un (1) año a partir de la fecha de la
instalación. Kohler Co. no se hace responsable de los gastos de desinstalación o
instalación. El uso de limpiadores de inodoro que se colocan dentro del tanque anulará
la garantía.
Para obtener el servicio de garantía, comuníquese con Kohler Co. a través de su
distribuidor, contratista de plomería o distribuidor a través de Internet, o escriba
directamente a: Kohler Co., Attn.: Customer Service Department, 444 Highland Drive,
Kohler, WI 53044, USA, o llame al 1-800-4-KOHLER desde los Estados Unidos, al
1-800-964-5590 desde Canadá, o al 001-877-680-1310 desde México.
Toda garantía implícita en relación a productos de uso comercial, incluyendo la
comercialización e idoneidad del producto para un uso determinado, se limita
expresamente a la duración de la presente garantía. Kohler Co. y/o el vendedor no se
hacen responsables por concepto de daños particulares, incidentales o indirectos.
Algunos estados/provincias no permiten limitaciones en cuanto a la duración de una
garantía implícitaoalaexclusión o limitación de daños particulares, incidentales o
indirectos, por lo que estas limitaciones y exclusiones pueden no aplicar a su caso. Esta
garantía le otorga ciertos derechos legales específicos. Además, usted puede tener otros
derechos que varían de estado a estado y provincia a provincia.
El presente documento constituye la garantía exclusiva por escrito de Kohler Co.
1068903-2-B 10 Kohler Co.

Kohler Co. 1068903-2-B

1068903-2-B
