Kohler Caxton K-2216 User manual

Installation Guide
Tile-In Lavatories
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (e.j.
K-12345M)
Français, page “Français-1”
Español, pagina “Español-1”

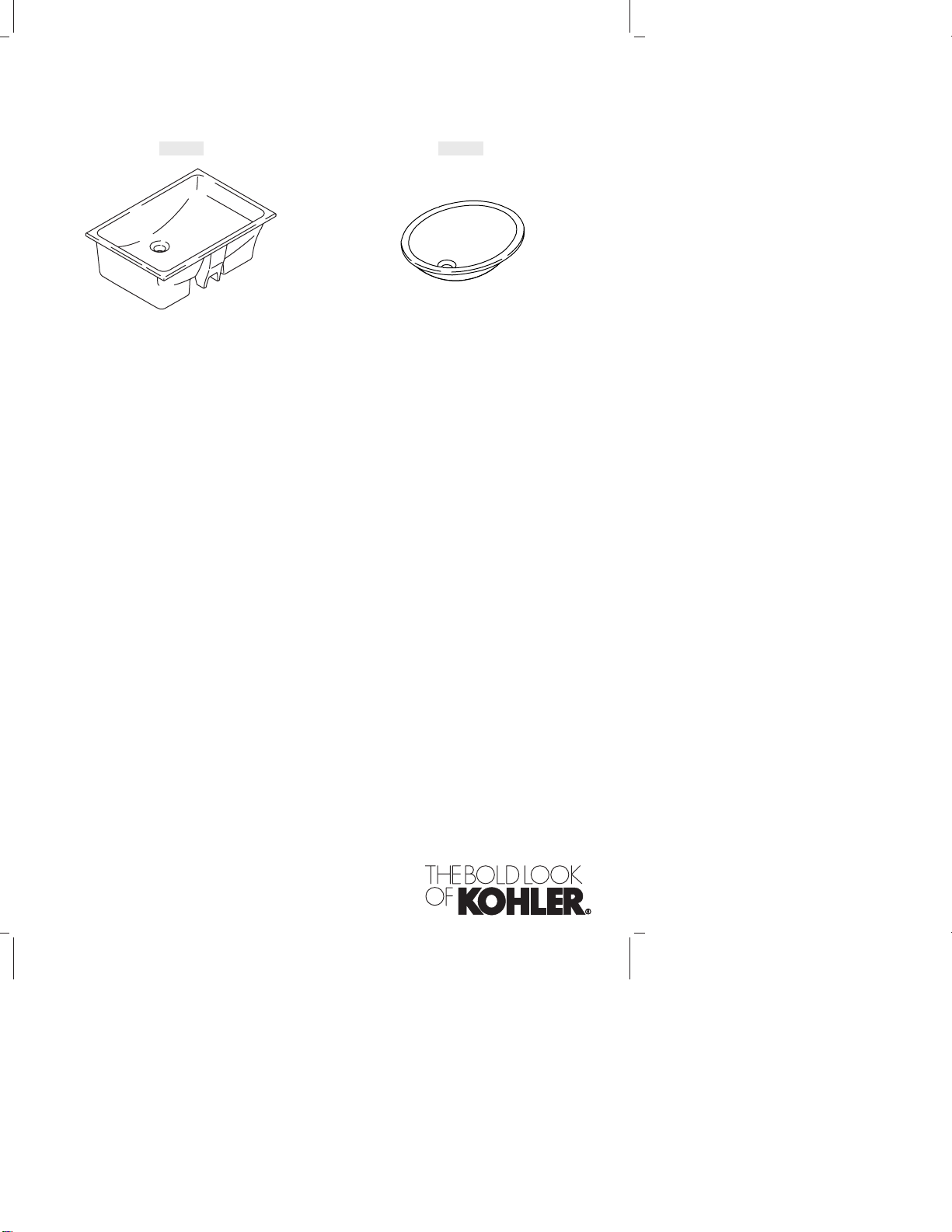

K-2216 K-2257
1018895-2-B

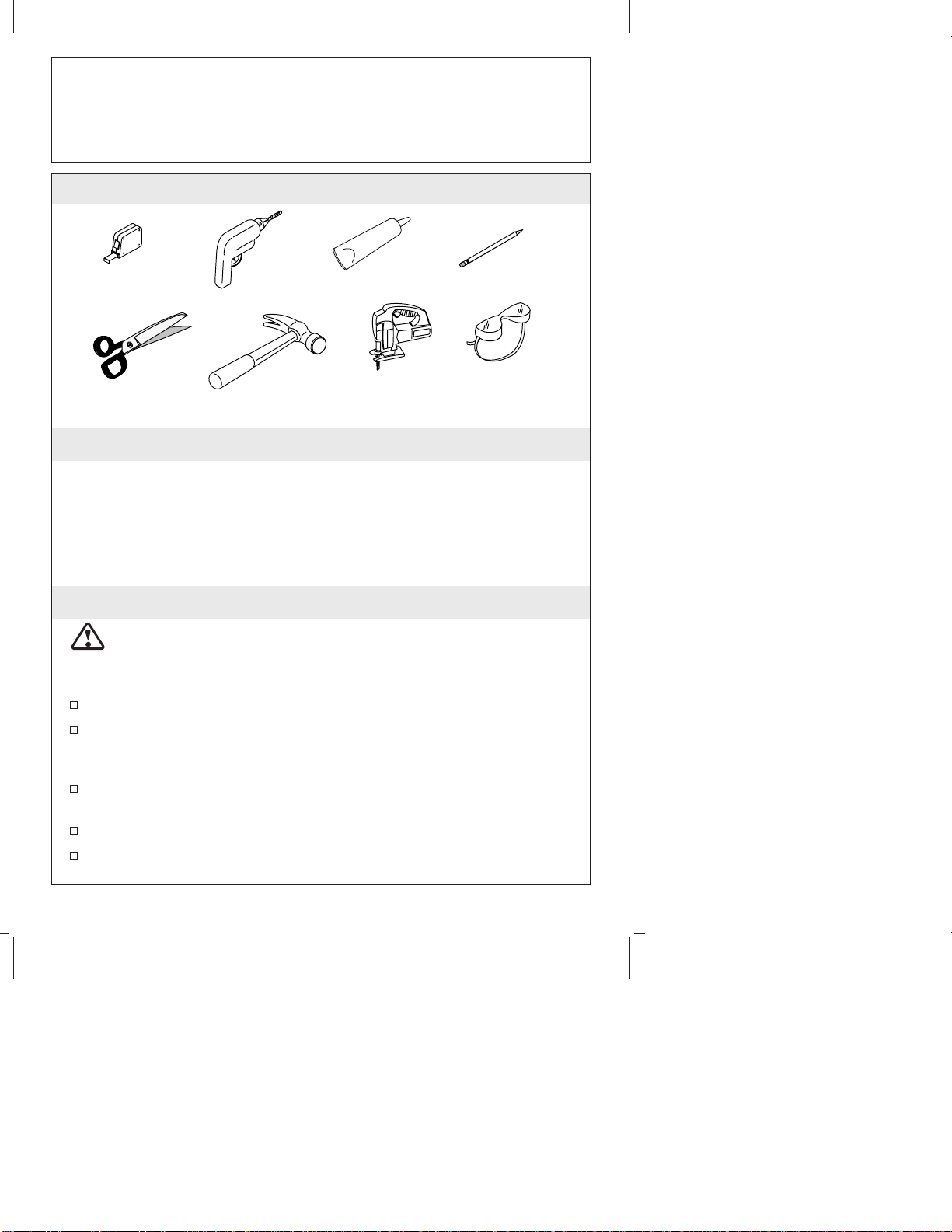

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
CAUTION: Risk of personal injury or product damage. Handle
with care. Vitreous china can break or chip if the product is
handled carelessly.
Observe all local plumbing and building codes.
Prior to installation, unpack the new lavatory and inspect it for
damage. Return the lavatory to its protective carton until you are
ready to install it.
Inspect the drain and supply tubing. Replace if necessary.
Do not substitute another sealant if one is supplied with this
lavatory.
Use the template supplied with the lavatory.
For replacement installations, make sure the existing cutout is the
same size or smaller than needed for the new lavatory.
Failure to follow these precautions may result in a poor
installation.

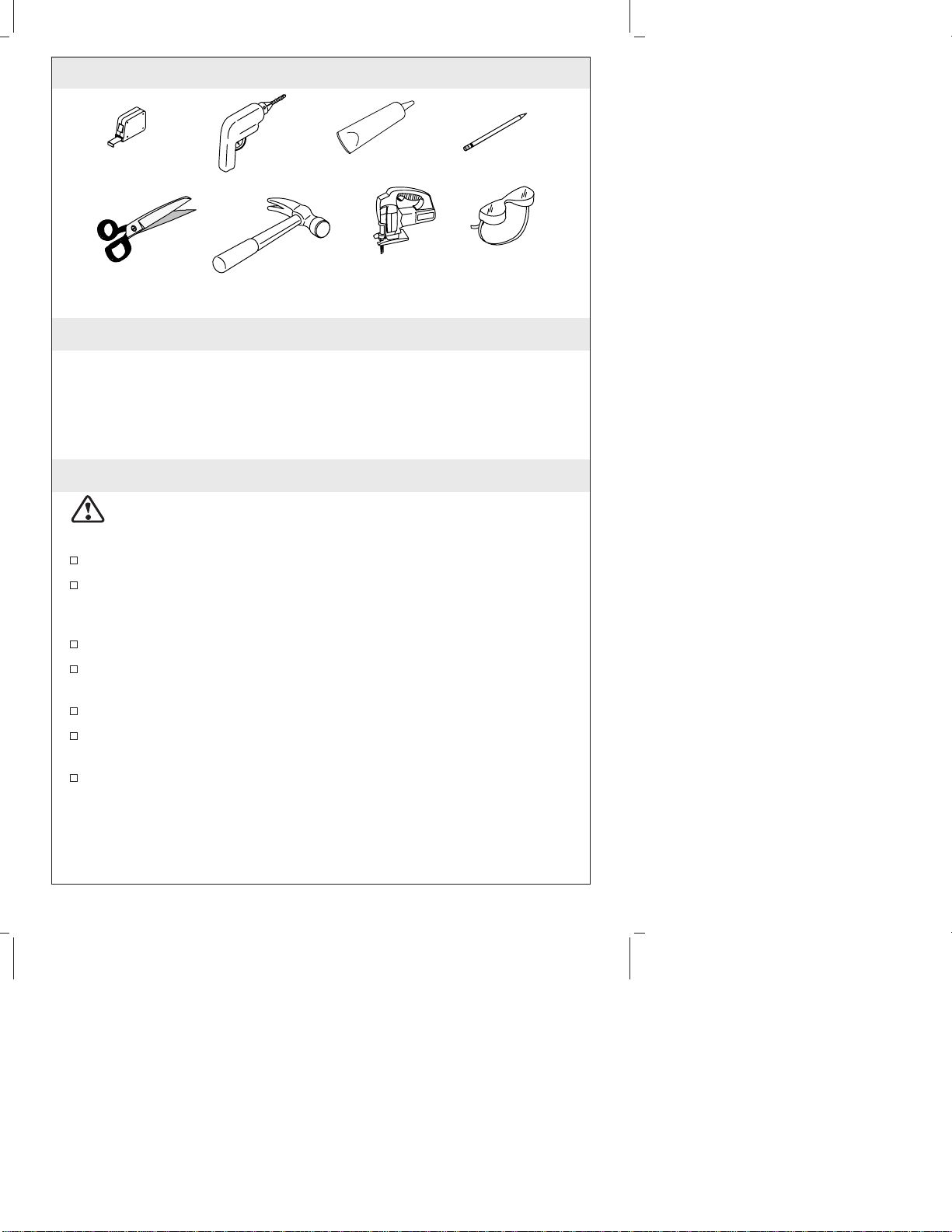

Pencil
Scissors
Drill Sealant
Tape
Measure
Claw
Hammer Jigsaw Safety
Glasses
1018895-2-B 2 Kohler Co.

Before You Begin (cont.)
Due to the variety of installations possible with this lavatory, you
may need to use procedures other than those described.
Remember, because of the variety of tile available, you must take
careful measurements prior to installation.
It is very important that the proper materials are used with your
lavatory. Proper selection of tile is critical for a good installation.
Because of the variance in tile thickness, your carpenter, tiler, and
plumber must all be aware of the exact type of tile you choose.
After selecting the tile, provide a sample to each contractor
involved in the project. It is very important that the carpenter,
tiler, and plumber maintain good communication and discuss
requirements.
For Tile-in Installations
Due to the variety of installations possible with this lavatory, you
may need to use procedures other than those described.
Remember, because of the variety of tile available, you must take
careful measurements prior to installation.
It is very important that the proper materials are used with your
lavatory. Proper selection of tile is critical for a good installation.
Because of the variance in tile thickness, your carpenter, tiler, and
plumber must all be aware of the exact type of tile you choose.
After selecting the tile, provide a sample to each contractor
involved in the project. It is very important that the carpenter,
tiler, and plumber maintain good communication and discuss
requirements.
1. Preparation
Install the water supplies and drain piping according to the
roughing-in information.
NOTE: Tile backer board installed over plywood is the
recommended underlayment for installing this lavatory. Tile should
be bonded to the backer board with dry set or latex Portland mortar.
Acceptable underlayments include:
•Tile backer board over 3/4″exterior grade plywood
•3/4″exterior grade plywood
IMPORTANT! Do not use:
•Flakeboard
Kohler Co. 3 1018895-2-B

Preparation (cont.)
•Interior grade plywood
•Gypsum wallboard
NOTE: Consult with the tile contractor to determine the material to
be used.
Check the desired lavatory location for clearance between the
backsplash, faucet and lavatory.
Verify cabinet clearance beneath the countertop.
Cut out the template along the inside of the template cutting line.
Position and trace around the template on the countertop with a
pencil.
1018895-2-B 4 Kohler Co.

2. Install the Lavatory
Tile-In Installation
Cut out the opening by carefully following the pencil line traced
from the template.
Drill the faucet holes according to the faucet installation
instructions.
Measure and compare the thickness of the lavatory rim and tile.
The lavatory rim thickness is 1/2″(1.3 cm) plus or minus 1/16″(2
mm). Because of the varying thickness of the tile and lavatory, or
if adhesive or mortar bed installation is used, make allowances to
shim the lavatory, or route the underlayment as required.
NOTE: The lavatory is designed to be installed flush or slightly
lower than the surrounding tile.
Provide shims, or route the underlayment, as needed.
Position the lavatory in the countertop opening. Verify the fit and
position.
Carefully remove the lavatory.
Install the drain to the lavatory according to the drain
manufacturer’s instructions.
Apply two beads of sealant to the inside of the pencil line.
NOTE: Apply sealant quickly as it sets within minutes.
Mortar or
Adhesive
Water Resistant Underlayment or
Backing Material 3/4" (1.9 cm)
Minimum
Route or shim
as required to
level tile.
Tile-In Installation
Lavatory Sealant
Tile
Kohler Co. 5 1018895-2-B

Install the Lavatory (cont.)
Spread the sealant evenly with a putty knife.
NOTE: Apply additional sealant if using shims.
Carefully re-position the lavatory using the guidelines for
reference.
Press down firmly.
Tile and grout to allow an acceptable space between the tile and
lavatory.
Use sealant in the space between the lavatory and tile.
Install the faucet to the countertop according to the faucet
manufacturer’s instructions.
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Run water into the lavatory and check for leaks.
Clean up with a non-abrasive cleaner.
1018895-2-B 6 Kohler Co.

Guide d’Installation
Lavabo Sur Comptoir
Outils et Matériaux
Merci d’avoir choisi un produit KOHLER
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant De Commencer
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Manipuler avec précaution. La
porcelaine vitrifiée peut se briser ou se fendre si le produit est
manipulé avec négligence.
Respecter tous les codes de plomberie et de bâtiment locaux.
Avant son installation, déballer le nouveau lavabo et l’examiner
pour en déceler tout dommage. Remettre le lavabo dans son
emballage de protection jusqu’à être prêt à l’installer.
Inspecter le drain et la tuyauterie d’alimentation. Remplacer si
nécessaire.
N’utiliser uniquement que le mastic fourni avec ce lavabo.
Utiliser le plan de découpe fourni avec le lavabo.
Crayon
à papier
Perceuse
Ciseaux Marteau de
charpentier
Matériau
d'étanchéité
Mètre
ruban
Lunettes de
protection
Scie
sauteuse
Kohler Co. Français-1 1018895-2-B

Avant De Commencer (cont.)
Pour des installations de remplacement, s’assurer que la découpe
existante soit de la même taille ou plus petite que celle requise
pour le nouveau lavabo.
Le non-respect de ces instructions peut entraîner une installation
erronée.
Étant donné le nombre d’installations possibles pour ce type de
lavabo, des procédures autres que celles décrites peuvent être
nécessaires. Parce qu’il y a une variété de carreaux disponibles,
une prise de mesures précise est à prendre en compte avant
l’installation.
Il est très important d’utiliser les matériels appropriés avec votre
lavabo. La bonne sélection des carreaux est importante pour une
bonne installation. À cause des diverses épaisseurs des carreaux,
votre charpentier, carreleur, et plombier doit connaître le type
exact du carreau choisi.
Après avoir sélectionné le carreau, fournir un échantillon aux
différents entrepreneurs participant au projet. Il est très important
que les entrepreneurs maintiennent une bonne communication, à
fin de discuter du projet entre eux.
Pour la Pose des Carreaux
Étant donné le nombre d’installations possibles pour ce type de
lavabo, des procédures autres que celles décrites peuvent être
nécessaires. Parce qu’il y a une variété de carreaux disponibles,
une prise de mesures précise est à prendre en compte avant
l’installation.
Il est très important d’utiliser les matériels appropriés avec votre
lavabo. La bonne sélection des carreaux est importante pour une
bonne installation. À cause des diverses épaisseurs des carreaux,
votre charpentier, carreleur, et plombier doit connaître le type
exact du carreau choisi.
Après avoir sélectionné le carreau, fournir un échantillon aux
différents entrepreneurs participant au projet. Il est très important
que les entrepreneurs maintiennent une bonne communication, à
fin de discuter du projet entre eux.
1. Préparation
Installez les tuyaux d’arrivée d’eau et d’évacuation, selon
l’information du diagramme de raccordement.
1018895-2-B Français-2 Kohler Co.

Préparation (cont.)
REMARQUE : Nous vous conseillons d’utiliser une planche de
support pour carrelage pour l’installation de ce lavabo. Les carreaux
doivent être fixés sur la planche d’appui à l’aide d’un ciment sec ou
d’un mortier de Portland en latex. Les sous-couches acceptables
comprennent :
•Plaque d’appui sur un contreplaqué de 3/4″(2 cm) pour extérieur
•3/4″(2 cm) contreplaqué pour extérieur
IMPORTANT ! Ne pas utiliser :
•Panneau en agglomérées
•Contreplaqué pour intérieur
•Plaque de plâtre à enduire
REMARQUE : Consultez le Fabriquant des carreaux afin de
déterminer les matériaux à utiliser.
A l’endroit de l’installation désirée, vérifiez les espaces entre le
dosseret, robinet, lavabo et de l’élément inférieur.
Vérifiez l’espace requis pour le meuble situé sous le comptoir.
Découpez le plan le long du bord intérieur de la ligne de
découpe.
Tracez à l’aide d’un crayon et du plan le pourtour du comptoir.
Kohler Co. Français-3 1018895-2-B

2. Installez le Lavabo
Installation Des Carreaux
Découper l’ouverture du comptoir suivant la ligne tracée.
Percer les orifices pour les robinets selon les instructions
d’installation.
Mesurer et comparez l’épaisseur du rebord du lavabo et des
carreaux. L’épaisseur du bord du lavabo est entre 1/2″(1,3 cm) et
1/16″(2 mm). À cause de la différence d’épaisseur des carreaux
et du lavabo, ou si l’on utilise de mortier dans l’installation, il
faut prévoir les dégagements nécessaires, afin d’utiliser des cales
ou faire d’autres réglages au besoin.
REMARQUE : Ce lavabo est conçu pour être installé de niveau avec
les carreaux ou plus bas.
Utiliser des cales ou creuser la sous-couche au besoin.
Placer le lavabo dans l’ouverture du comptoir. Ajuster la position
de l’évier.
Retirer le lavabo.
Fixer le drain au lavabo selon les instructions du fabricant qui
accompagnent le produit.
Appliquer deux boudins continus de mastic sur la ligne intérieur
tracée au crayon.

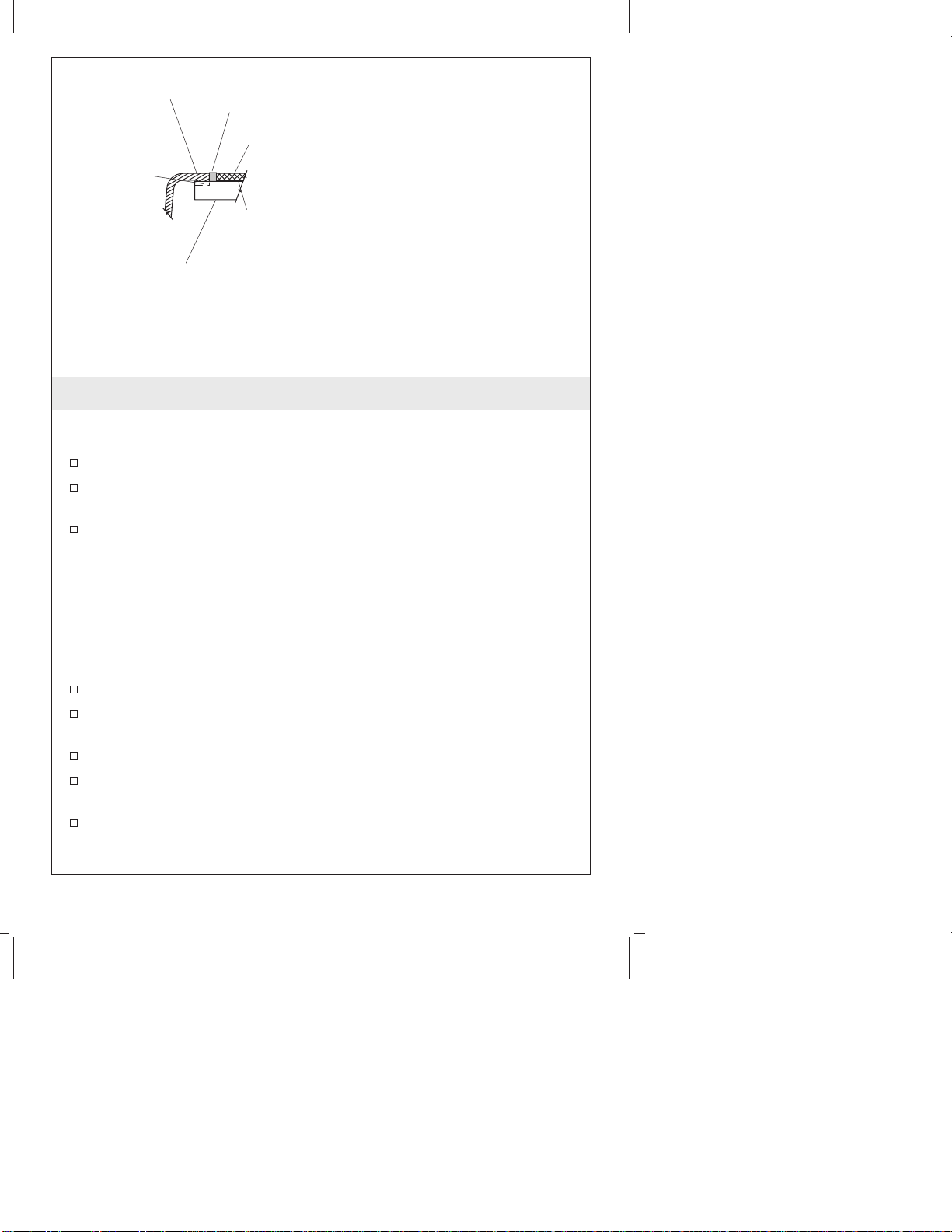

Mortier ou
adhésif
Sous-couche résistante à
l'eau ou matériau d'appui
de 3/4" (1,9 cm) min.
Placer ou caler
tel que requis
pour niveler le
carreau.
Installation du carrelage
Lavabo Matériau
d'étanchéité
Carreau
1018895-2-B Français-4 Kohler Co.

Installez le Lavabo (cont.)
REMARQUE : Appliquer le matériau d’étanchéité rapidement, car il
durcit en quelques minutes.
Étaler le matériau d’étanchéité de façon uniforme à l’aide d’un
couteau à mastic.
REMARQUE : Appliquer du matériau d’étanchéité si des cales
additionnelles sont posées.
Repositionner soigneusement le lavabo.
Presser fermement.
Poser le carreaux et le joints de façon à avoir un dégagement
acceptable entre les carreaux et le lavabo.
Utiliser un matériau d’étanchéité entre le bord du lavabo et les
carreaux.
Installer le robinet sur le comptoir selon les instructions du
fabricant qui accompagnent le produit.
Raccorder et fixer le siphon au drain, puis compléter les raccords
d’arrivées d’eau au robinet, selon les instructions emballées avec
le robinet.
Laisser couler l’eau dans le lavabo et vérifier s’il y a des fuites.
Utiliser des nettoyants non abrasifs.
Kohler Co. Français-5 1018895-2-B

Guía de Instalación
Lavabo empotrado con azulelos
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Trate el producto con cuidado. La porcelana vitrificada
puede romperse o astillarse si el producto se trata sin cuidado.
Cumpla con todos los códigos locales de plomería y de
construcción.
Antes de la instalación, desembale el lavabo nuevo y revíselo
para ver si está dañado. Vuelva a colocar el lavabo en la caja
como protección hasta que lo instale.
Examine las tuberías de suministro y de desagüe. Reemplácelas
de ser necesario.
Si se incluye un sellador con el lavabo no utilice ningún otro
como sustituto.
Lápiz
Taladro
Tijeras
Sellador
Martillo
de uña
Cinta
métrica
Lentes de
seguridad
Sierra caladora
eléctrica
Kohler Co. Español-1 1018895-2-B

Antes de comenzar (cont.)
Utilice la plantilla incluida con el lavabo.
Si va a reemplazar el lavabo, verifique que la abertura existente
sea de igual o menor tamaño que la necesaria para el nuevo
lavabo.
El no seguir estas precauciones puede resultar en una instalación
incorrecta.
Debido a la variedad de instalaciones posibles con este lavabo, es
posible que necesite emplear otros procedimientos aparte de los
descritos en estas instrucciones. Recuerde que a causa de los
distintos azulejos disponibles, es necesario tomar las medidas
exactas antes de iniciar la instalación.
Es muy importante utilizar los materiales apropiados con su
lavabo. La selección correcta del azulejo es crítica para una buena
instalación. A causa de la variación de grosor en los azulejos, es
importante que el carpintero, el encargado de instalar los azulejos
y el plomero sepan con precisión el tipo de azulejo seleccionado.
Después de seleccionar el azulejo, suministre una muestra a cada
contratista involucrado en el proyecto. Es muy importante que el
carpintero, el plomero y el encargado de instalar los azulejos
mantengan una buena comunicación y hablen sobre los requisitos
del proyecto.
Instalación de empotrar
Debido a la variedad de instalaciones posibles con este lavabo, es
posible que necesite emplear otros procedimientos aparte de los
descritos en estas instrucciones. Recuerde que a causa de la
variedad de azulejos disponibles, es necesario tomar las medidas
exactas antes de iniciar la instalación.
Es muy importante utilizar los materiales apropiados con su
lavabo. La selección correcta del azulejo es crítica para una buena
instalación. A causa de la variación en el grosor del azulejo, es
importante que el carpintero, el encargado de instalar los azulejos
y el plomero sepan con precisión el tipo de azulejo seleccionado.
Después de seleccionar el azulejo, suministre una muestra a cada
contratista involucrado en el proyecto. Es muy importante que el
carpintero, el plomero y el encargado de instalar los azulejos
mantengan una buena comunicación y hablen sobre los requisitos
del proyecto.
Kohler Co. Español-2 1018895-2-B

1. Preparación
Instale las tuberías de suministro de agua y desagüe, conforme al
diagrama de instalación.
NOTA: La placa de soporte de azulejos instalada sobre la madera
contrachapada es el contrapiso ideal para instalar este lavabo. El
azulejo debe fijarse a la placa de soporte con un mortero de fijar en
seco o un mortero Portland de látex. Los contrapisos aceptables
incluyen:
•La placa de soporte de azulejos sobre madera contrachapada de
3/4″(2 cm) de grado exterior
•La madera contrachapada de 3/4″(2 cm) de grado exterior
¡IMPORTANTE! No utilice:
•Tableros de aglomerado
•La madera contrachapada de grado interior
•Paneles murales de yeso
NOTA: Consulte con el instalador de azulejos para determinar los
materiales de la instalación.
Revise el lugar deseado para el lavabo y asegúrese que haya
suficiente espacio entre la pared posterior, la grifería y el lavabo.
Verifique el espacio existente para el gabinete debajo del
mostrador.
Corte la plantilla a lo largo de la línea interna demarcada.
Coloque la plantilla en el mostrador y con un lápiz, trace una
línea por los bordes.
1018895-2-B Español-3 Kohler Co.

2. Instale el lavabo
Instalación de empotrar
Con cuidado, corte la abertura siguiendo la línea trazada de la
plantilla.
Perfore los orificios para la grifería según las instrucciones del
fabricante.
Mida y compare el grosor del borde del lavabo y de los azulejos.
El grosor del borde del lavabo es 1/2″(1,3 cm) más o menos
1/16″(2 mm). Debido a la variedad de grosor de los azulejos y
lavabos, o en caso de que utilice adhesivo o mortero en la
instalación, deje espacio suficiente para poder utilizar cuñas o
rebajar el contrapiso según sea necesario.
NOTA: El lavabo está diseñado para que esté a ras con los azulejos
o un poco por debajo de los azulejos que le rodean.
Coloque cuñas o rebaje el contrapiso según sea necesario.
Coloque el lavabo en la abertura del mostrador. Verifique el ajuste
y la posición.
Con cuidado, retire el lavabo.
Instale el drenaje en el lavabo según las instrucciones del
fabricante del drenaje.
Aplique dos tiras de sellador dentro de la línea trazada con lápiz.
Mortero o
adhesivo
Contrapiso o material de
soporte resistente al agua de
3/4" (1,9 cm) como mínimo.
Utilice cuñas o
rebaje el
contrapiso según
sea necesario
para nivelar el
azulejo.
Instalación empotrada en azulejos
Lavabo Sellador
Azulejo
Kohler Co. Español-4 1018895-2-B

Instale el lavabo (cont.)
NOTA: El sellador debe aplicarse con rapidez pues se seca en pocos
minutos.
Disperse el sellador uniformemente con una espátula.
NOTA: Aplique más sellador en caso de utilizar cuñas.
Vuelva a colocar el lavabo con cuidado usando las guías como
referencia.
Presione con firmeza.
Instale los azulejos con cemento de manera que exista un espacio
aceptable entre el azulejo y el lavabo.
Utilice sellador en los espacios entre el lavabo y el azulejo.
Instale la grifería en el mostrador según las instrucciones del
fabricante.
Conecte y asegure el sifón al drenaje y complete las conexiones
del suministro de agua a la grifería, conforme a las instrucciones
incluidas con la grifería.
Abra los suministros de agua y verifique que no haya fugas.
Utilice productos de limpieza que no sean abrasivos.
1018895-2-B Español-5 Kohler Co.

1018895-2-B

1018895-2-B

1018895-2-B

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2005 Kohler Co.
1018895-2-B
