Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the
true passion for design, craftsmanship, artistry, and innovation Kohler Company stands
for. We are confident its dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product information available
at the time of publication. At Kohler Company, we strive to fulfill our mission of
improving the level of gracious living for each person who is touched by our products
and services. We reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any installation or
performance problems, please call 1-800-4KOHLER (1-800-456-4537) from within the USA
and Canada, or 001-877-680-1310 from within Mexico.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la
véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie
Kohler. Nous sommes confiants que sa fiabilité et beauté surpasseront vos exigences les
plus élevées, vous satisfaisant pendant les années à venir.
Toute l’information dans ce guide est basée sur la dernière disponible au moment de la
publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous
nous réservons le droit d’apporter des modifications aux caractéristiques, aux emballages
et à la disponibilité des produits à tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de
problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER
(1-800-456-4537) à partir des É.U., et Canada, ou le 001-877-680-1310 à partir du Mexique.
Gracias por elegir los productos Kohler
Gracias por elegir los productos Kohler. Su producto de Kohler Company refleja la
verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que
forman parte de Kohler Company. Estamos seguros que su confiabilidad y belleza
excederán sus más altas expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la información más reciente
disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar
nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios en las
características, embalaje o disponibilidad del producto en cualquier momento, sin previo
aviso.
Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o
funcionamiento, llámenos al 1-800-4-KOHLER (1-800-456-4537) desde los EE.UU. y
Canadá, ó 001-877-680-1310 desde México.
1114335-2-A 2 Kohler Co.

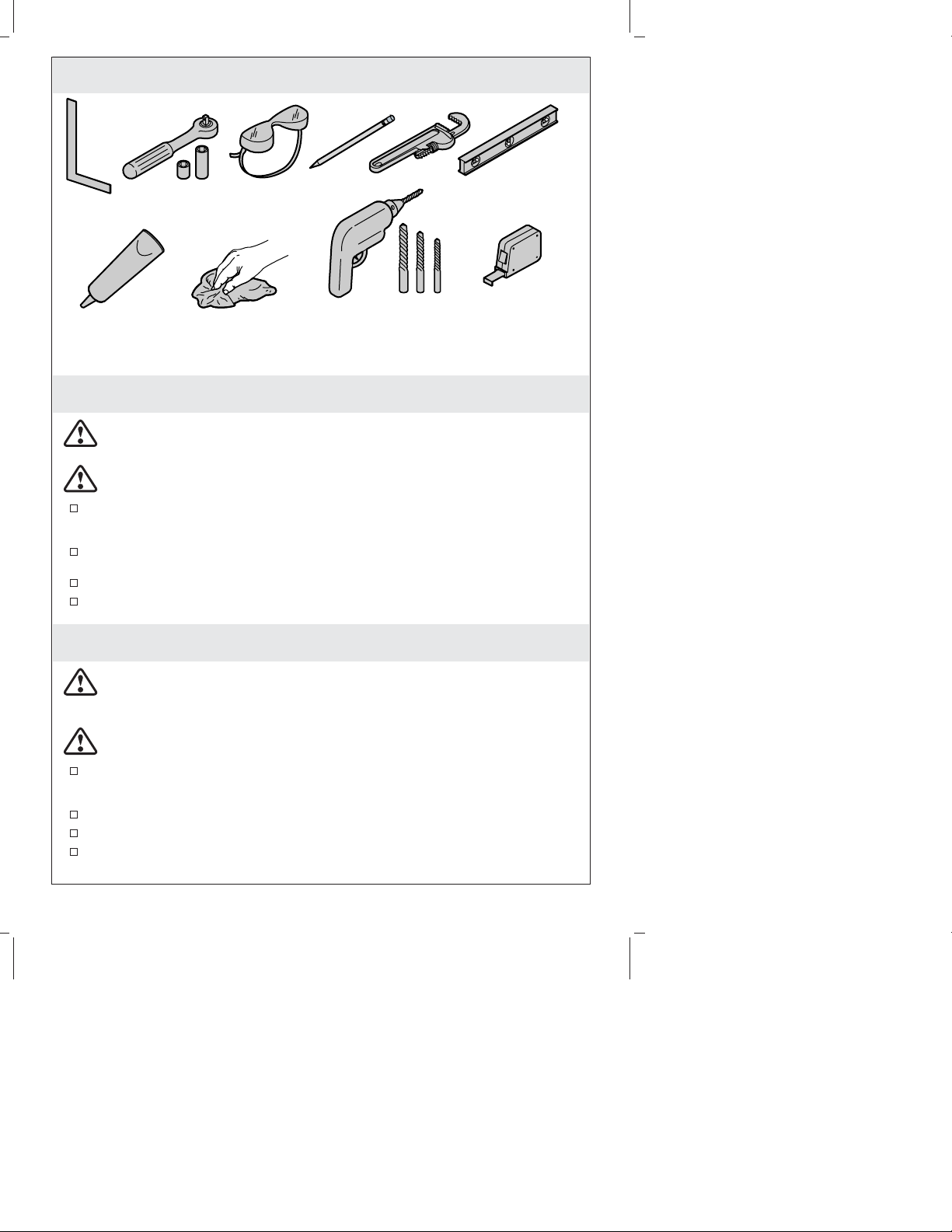

Tools/Outils/Herramientas
Important Information
CAUTION: Risk of personal injury or product damage. Handle with care.
Product can break, chip, or cause injury if handled carelessly. Get help lifting the
lavatory.
CAUTION: Risk of product damage. Do not overtighten connections.
Overtightening may break or chip the lavatory or pedestal.
These instructions are for installing the lavatory to wood frame construction. For
other installations, supply suitable bracing and fastening devices of sufficient size
and strength.
If possible, assemble the drain and faucet to the lavatory before installing the
lavatory.
Observe all local plumbing and building codes.
Kohler Co. reserves the right to make revisions in the design of products without
notice, as specified in the Price Book.
Informations importantes
ATTENTION: Risque de blessure corporelle ou d’endommagement du produit.
Manipuler avec précaution. Le produit peut se casser, se fendre ou blesser
quelqu’un si il est manipulé sans précaution. Demander de l’aide pour soulever le
lavabo.
ATTENTION: Risque d’endommagement du produit. Ne pas trop serrer les
connexions. Trop serrer pourrait casser ou fendre le lavabo ou la colonne.
Ces instructions sont pour l’installation d’un lavabo sur une construction de cadre
en bois. Pour d’autres installations, fournir un renforcement approprié et des
dispositifs de fixation de dimension et résistance suffisantes.
Si possible, assembler le drain et le robinet au lavabo avant d’installer ce dernier.
Respecter tous les codes de plomberie et de bâtiment locaux.
Kohler Co. se réserve le droit d’apporter toutes modifications sur le design des
produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.
Rags
Chiffons
Trapos
Silicone Sealant
Joint en silicone
Sellador de silicona

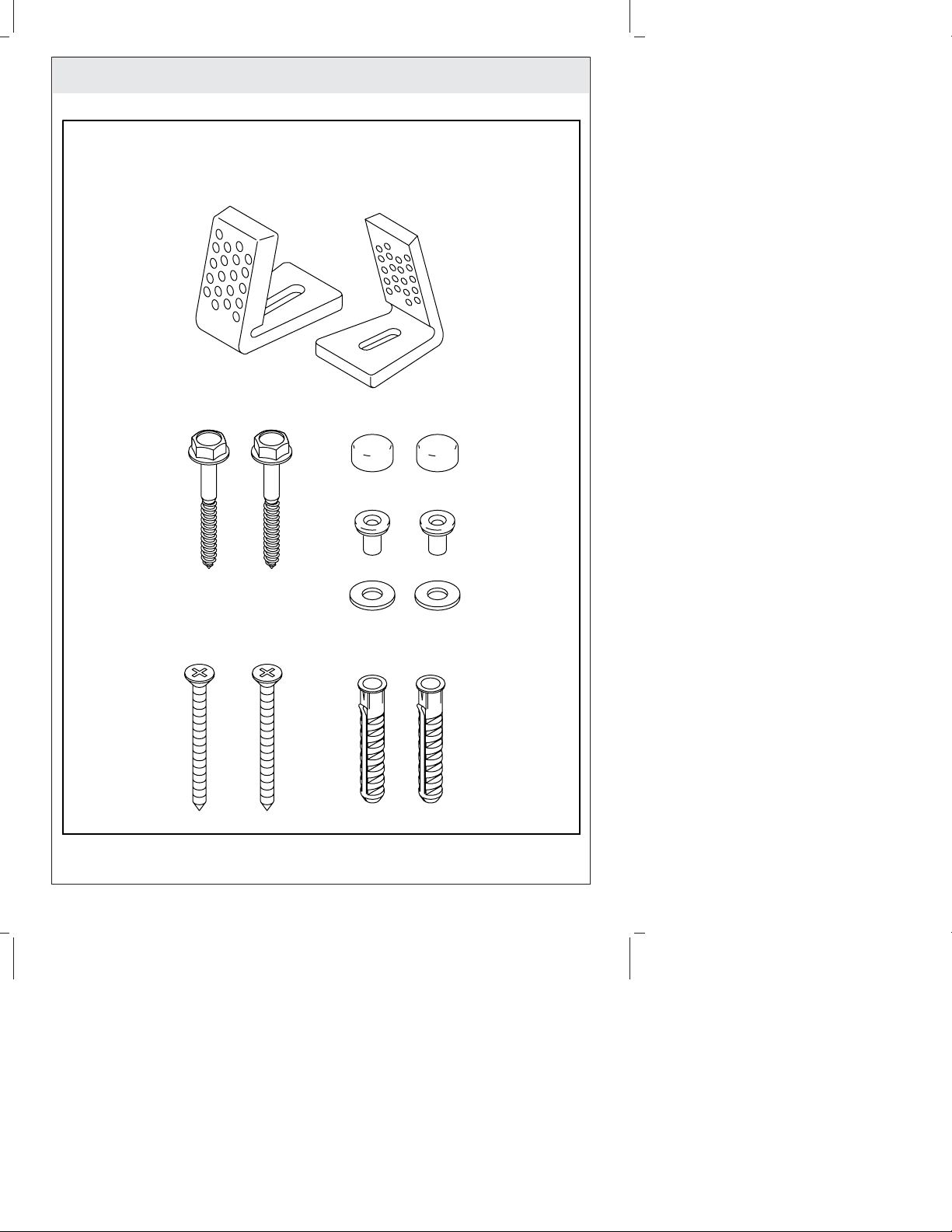

• Lag Bolts and Washers
Tire-fonds et rondelles
Pernos de fijación y arandelas
Plus/Plus/Más:
Kohler Co. 3 1114335-2-A

Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. Maneje el
producto con cuidado. El producto puede romperse, despostillarse o causar
lesiones si no se manipula con cuidado. Pida ayuda para levantar el lavabo.
PRECAUCIÓN: Riesgo de daños al producto. No apriete demasiado las
conexiones. Si aprieta demasiado puede romper o despostillar el lavabo o el
pedestal.
Estas instrucciones son para instalar el lavabo en una estructura de madera. Para
otras instalaciones, provea el refuerzo adecuado y los herrajes de suficiente
tamaño y resistencia.
Si es posible, ensamble el desagüe y la grifería en el lavabo antes de instalar el
lavabo.
Cumpla con todos los códigos locales de plomería y construcción.
Kohler Co. se reserva el derecho de modificar el diseño de los productos sin
previo aviso, tal como se especifica en la lista de precios.
1114335-2-A 4 Kohler Co.

K-5026, K-5031, K-5148
39-3/8" (100 cm)
10-5/16"
(26.2 cm)
18-5/16"
(46.5 cm)
3-9/16"
(9 cm)
4" (10.2 cm)
Finished Wall
Mur fini
Pared acabada
11" (27.9 cm)
1-1/4" Outlet
Sortie 1-1/4"
Salida de 1-1/4"
25-9/16" (64.9 cm)
3/8" Cold
Froid 3/8"
3/8" Fría
3/8" Hot
Chaud 3/8"
3/8" Caliente
Finished Wall
Mur fini
Pared acabada
13" (33 cm)
11"
(27.9 cm)
6-7/8" (17.5 cm)
Finished Floor
Sol fini
Piso acabado
5" (12.7 cm)
6-5/16"
(16 cm)
33-1/2"
(85.1 cm)
28-3/8"
(72.1 cm)
35-1/2"
(90.2 cm)
26-3/8"
(67 cm) 25-1/2"
(64.8 cm)
Kohler Co. 5 1114335-2-A

K-5027, K-5031, K-5152
13" (33 cm)
10-1/8"
(25.7 cm)
23-5/8" (60 cm)
18-5/16"
(46.5 cm)
3-9/16"
(9 cm)
Finished Wall
Mur fini
Pared acabada
11" (27.9 cm)
1-1/4" Outlet
Sortie 1-1/4"
Salida de 1-1/4"
3/8" Cold
Froid 3/8"
3/8" Fría
3/8" Hot
Chaud 3/8"
3/8" Caliente
Finished Wall
Mur fini
Pared acabada
11"
(27.9 cm)
Finished Floor
Sol fini
Piso acabado
5" (12.7 cm)
6-5/16"
(16 cm)
33-5/16"
(84.6 cm)
35-1/2"
(90.2 cm)
26-3/8"
(67 cm) 25-1/2"
(64.8 cm)
4" (10.2 cm)
6-7/8" (17.5 cm)
28-3/8"
(72.1 cm)
1114335-2-A 6 Kohler Co.

1. Brace the Wall
Install the water supplies and drain piping according to the roughing-in
information.

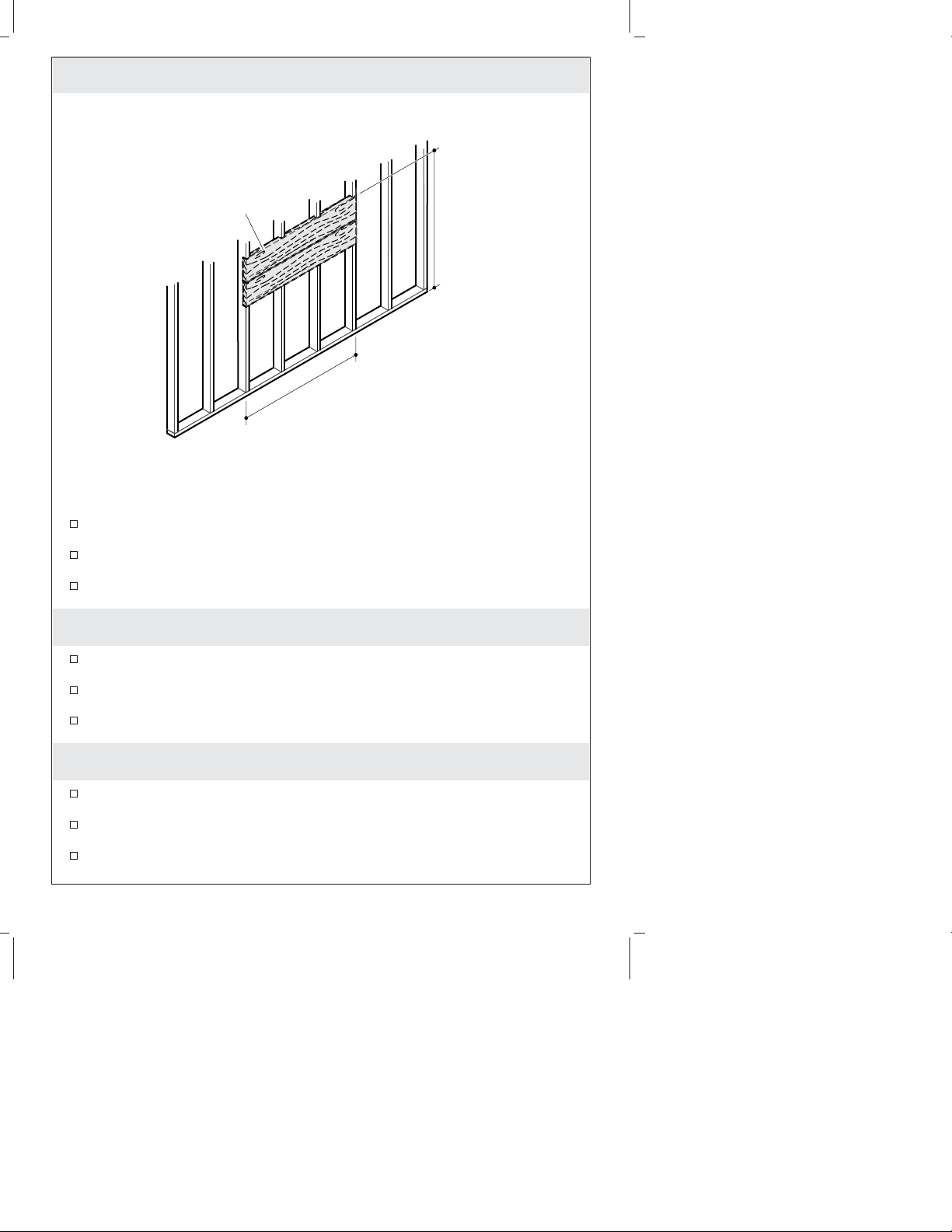

Refer to the illustration for length and mounting height needed for the 2x6
bracing.
Install sufficient backing behind the finished wall to provide adequate support to
secure the mounting hardware.
Renforcer le mur
Installer les alimentations d’eau et la tuyauterie du drain selon l’information du
plan de raccordement.
Se référer à l’illustration pour la longueur et la hauteur de montage nécessaire
pour le renfort de 2x6.
Installer un renfort suffisant à l’arrière du mur fini pour assurer un support
adéquat pour sécuriser le dispositif de fixation.
Refuerce la pared
Instale las tuberías de suministro de agua y de desagüe conforme a la información
del diagrama de instalación.
Consulte la ilustración para la longitud y la altura de montaje necesaria para el
refuerzo de 2x6.
Instale suficiente soporte detrás de la pared acabada para proveer el soporte
adecuado para fijar los herrajes de montaje.
36" (91.4 cm)
2x6 Backing Material
Matriau de support 2x6
Listón de refuerzo de 2x6
36" (91.4 cm) Min for K-5027/K-5150
48" (121.9 cm) Min for K-5026/K-5148
36" (91,4 cm) min pour K-5027/K-5150
48" (121,9 cm) min pour K-5026/K-5148
36" (91,4 cm) mín para K-5027/K-5150
48" (121,9 cm) mín para K-5026/K-5148
Kohler Co. 7 1114335-2-A

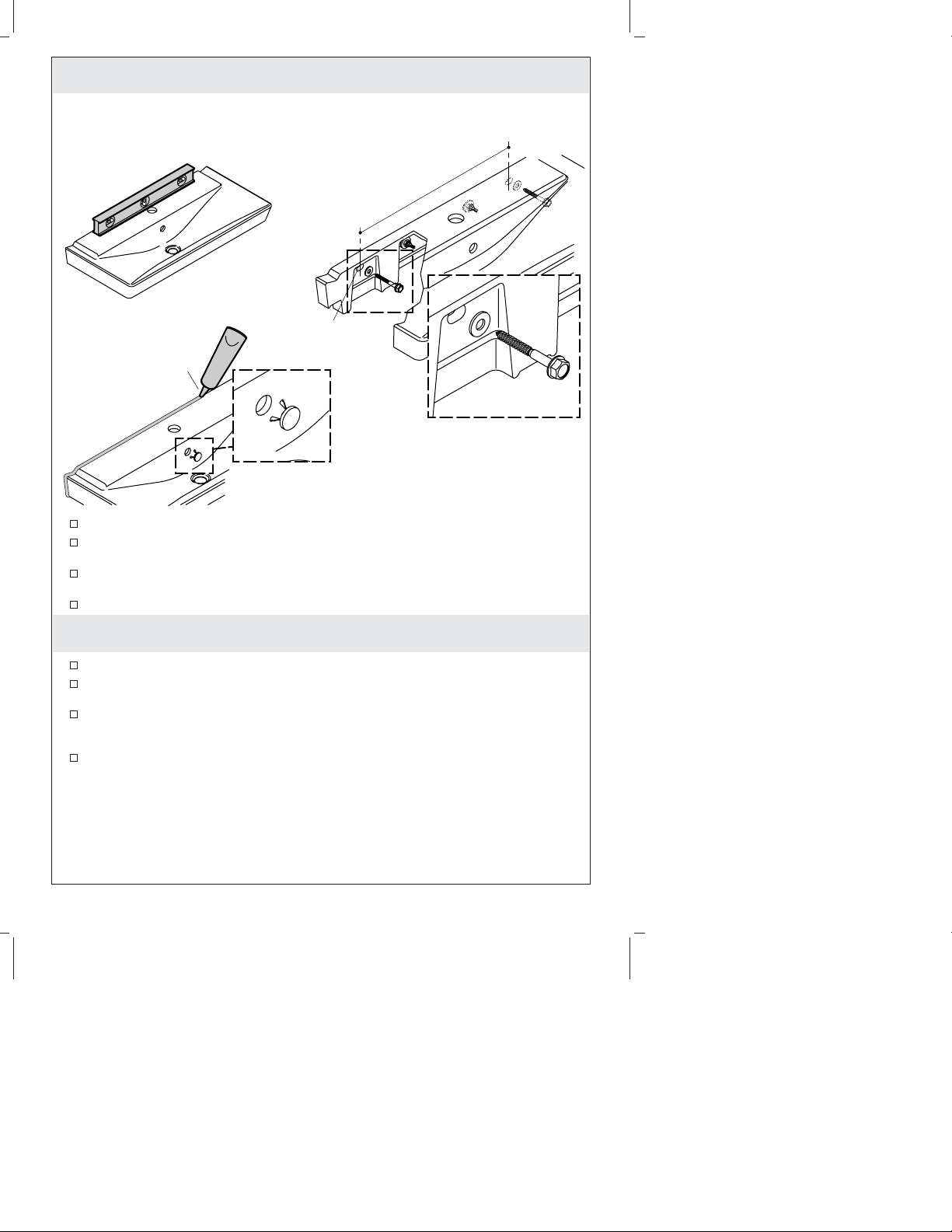

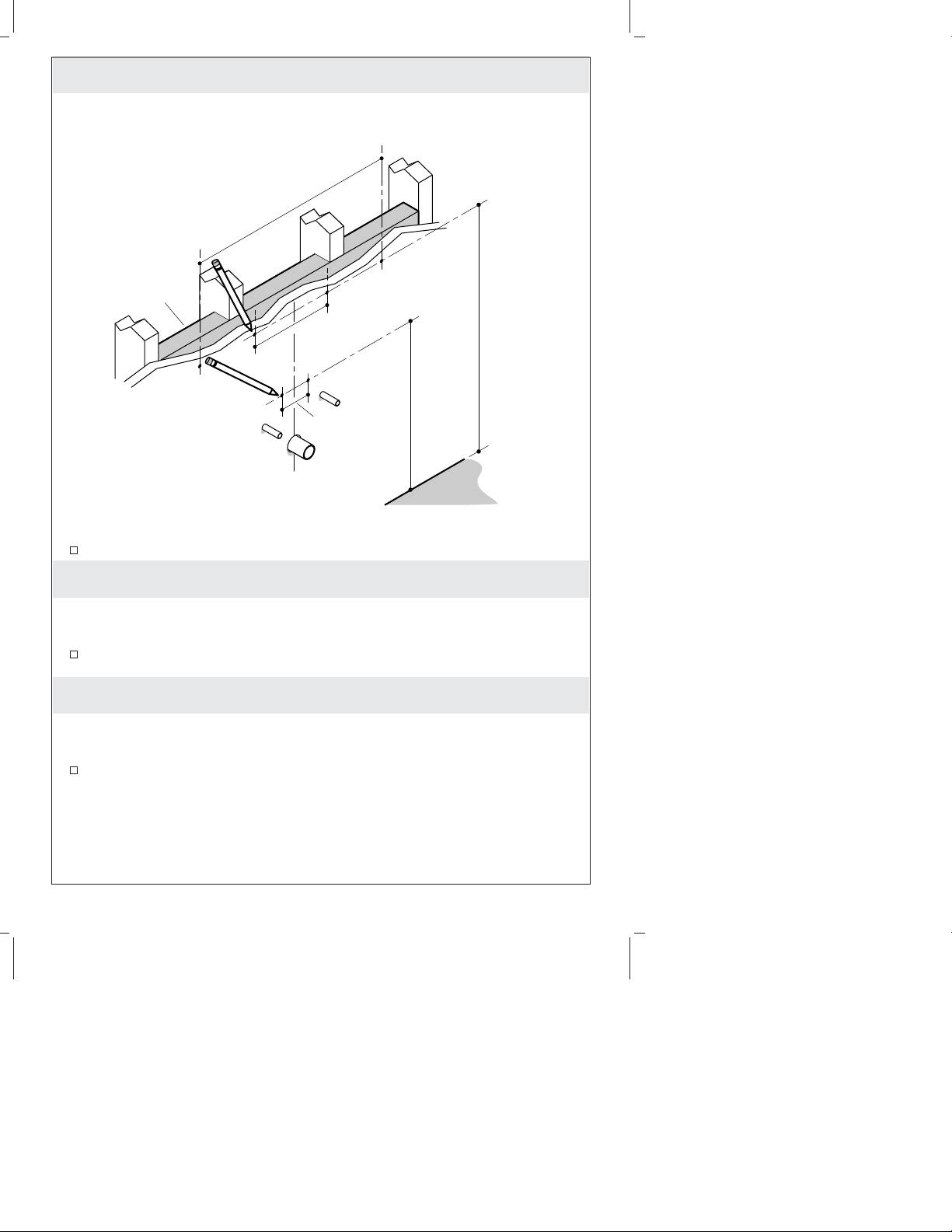

2. Mark the Mounting Holes
NOTE: K-5026/K-5148 will require six mounting hole locations while K-5027/K-5150
will only require four. Refer to the illustration for dimensioning information.
Mark the mounting hole locations for the lavatory and shroud on the wall.
Marquer les orifices de fixation
REMARQUE: Les modèles K-5026/K-5148 exigent l’emplacement de quatre orifices
de fixation alors que les modèles K-5027/K-5150 n’en exige que deux. Se référer à
l’illustration pour les dimensions.
Marquer les emplacements des orifices de fixation pour le lavabo et la coiffe sur le
mur.
Marque los orificios de fijación
NOTA: K-5026/K-5148 requerirán seis lugares para orificios de fijación mientras que
K-5027/K-5150 sólo requerirán cuatro. Consulte la ilustración para información sobre
las dimensiones.
Marque los lugares para los orificios de fijación para el lavabo y el cubresifón en
la pared acabada.
(A)
(A)
(B)
(B)
Backing
Support
Refuerzo
Mark mounting hole locations.
Marquer les emplacements des orifices de fixation.
Marque el lugar de los orificios de fijación.
11" (27.9 cm)
25-9/16" (64.9 cm)
(A) only for K-5027/K-5150
(A) and (B) for K-5026/K-5148
(A) pour K-5027/K-5150 uniquement
(A) et (B) pour K-5026/K-5148
(A) sólo para K-5027/K-5150
(A) y (B) para K-5026/K-5148
28-5/16"
(71.9 cm)
3-9/16" (9 cm)
K-5026/K-5148:
33-1/2"
(85.1 cm)
K-5027/K-5150:
33-5/16"
(84.6 cm)
1114335-2-A 8 Kohler Co.

3. Install the Mounting Hardware
For K-5026 / K-5148 Only:
Using the appropriate sized drill bit for your lag bolts, drill pilot holes at the two
outermost marked locations.
Using a 10 mm drill bit, drill pilot holes at the remaining four marked locations.
Install the anchors and hanger bolts in the two innermost holes.
For All Installations:
Using a 10 mm drill bit, drill pilot holes at the four marked locations.
Install the anchors and hanger bolts.
Install the anchors for the brackets. Secure the brackets with the washers and
bolts.
Installer la boulonnerie de fixation
Pour K-5026 / K-5148 uniquement:
En utilisant le type de mèche de la taille correcte pour les tire-fonds, percer des
trous-pilotes aux deux emplacements extrèmes marqués.
Avec une mèche de 10 mm, percer les trous pilotes aux quatre emplacements
restants.
Hanger Bolts
Boulons d'ancrage
Pernos de sujeción
12
4
Hanger Bolt
Boulon d'ancrage
Perno de sujeción
Anchor/Ancrage/Anclaje
Verify bolts are level.
Vérifier que les boulons sont à niveau.
Verifique que los pernos estén a nivel.
3Bracket
Support
Soporte
Washer
Rondelle
Arandela
Bolt
Boulon
Perno
Anchor/Ancrage/Anclaje
10 mm Drill Bit
Mèche de 10 mm
Broca de 10 mm
Drill pilot holes at the marked locations.
Percer des orifices de guide sur les
points indiqués.
Taladre un orificio guía
en los lugares marcados.
Install the anchors and hanger bolts.
Installer les ancrages et les boulons
d'ancrage.
Instale los anclajes
y los pernos de sujeción.
12 mm Drill Bit
Mèche de 12 mm
Broca de 12 mm
For Lag Bolts
Pour tire-fonds
Para pernos
de fijación
Kohler Co. 9 1114335-2-A

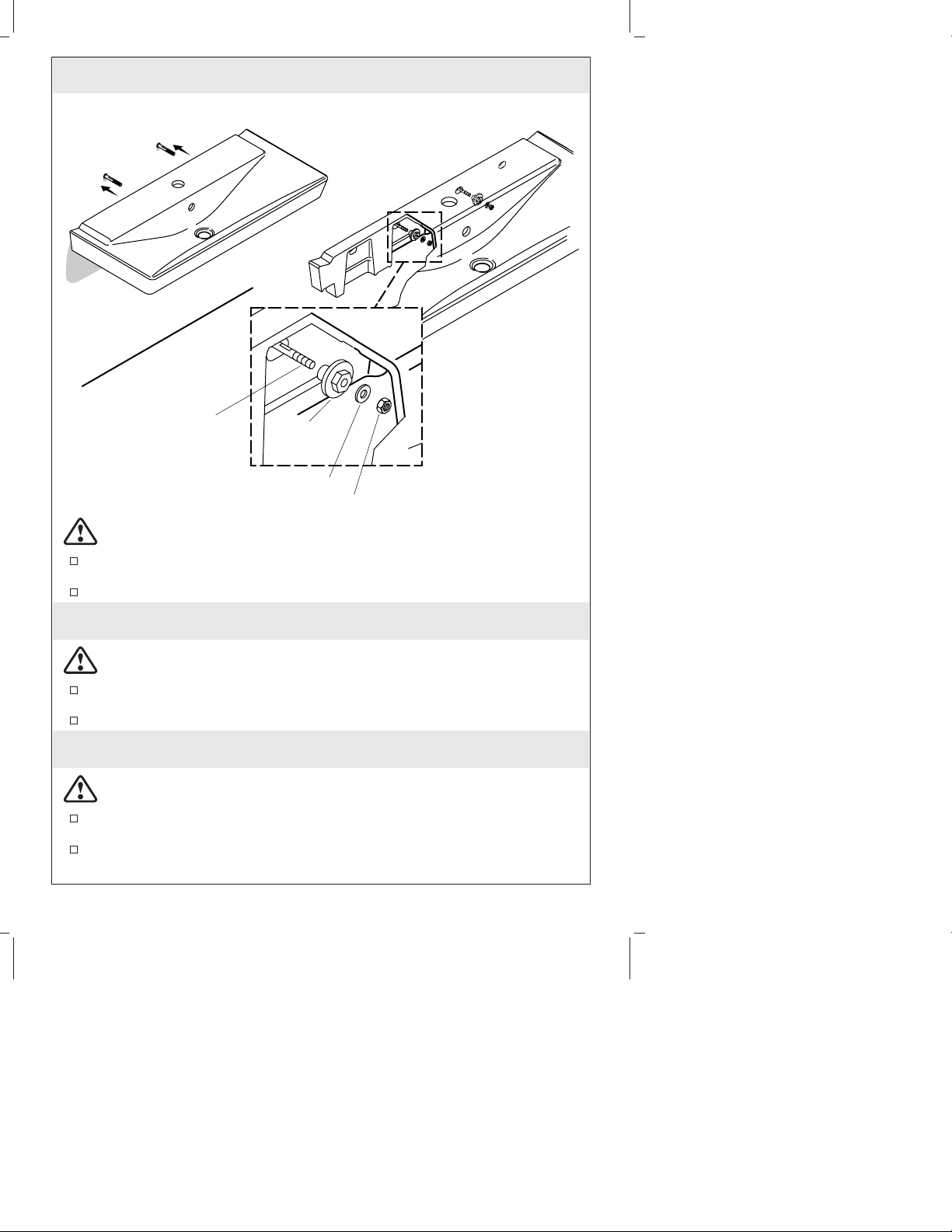

Installer la boulonnerie de fixation (cont.)
Installer les ancrages et les boulons d’ancrage dans les deux trous les plus à
l’intérieur.
Pour toutes les installations:
Avec une mèche de 10 mm, percer les trous pilotes aux quatre emplacements
marqués.
Installer les ancrages et les boulons d’ancrage.
Installer les ancrages pour les fixations. Sécuriser les fixations avec les rondelles et
écrous.
Instale los herrajes de fijación
Sólo para K-5026 / K-5148:
Con una broca del tamaño adecuado para sus pernos de fijación, taladre orificios
guía en los dos lugares marcados más externos.
Con una broca de 10 mm, taladre orificios guía en los cuatro lugares marcados
restantes.
Instale los anclajes y los pernos de sujeción en los dos orificios más internos.
Para todas las instalaciones:
Con una broca de 10 mm, taladre orificios guía en los cuatro lugares marcados.
Instale los anclajes y los pernos de sujeción.
Instale los anclajes para los soportes. Fije los soportes con las arandelas y los
pernos.
1114335-2-A 10 Kohler Co.
