Kohler K-3487 User manual

Installation Guide
Toilet
K-3487, K-3496, K-3497,
K-3499, K-3503, K-3515,
K-3526
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
1020805-2-E

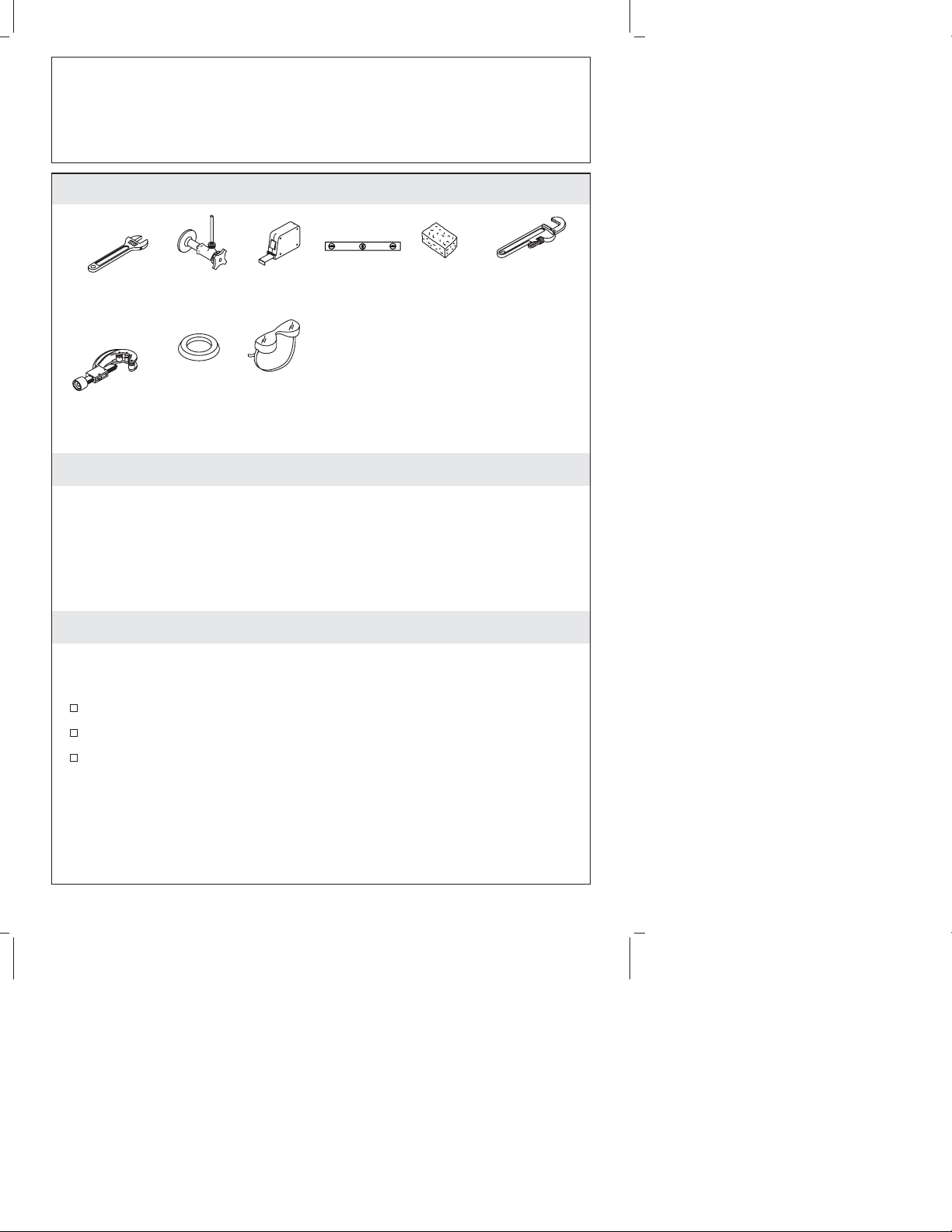

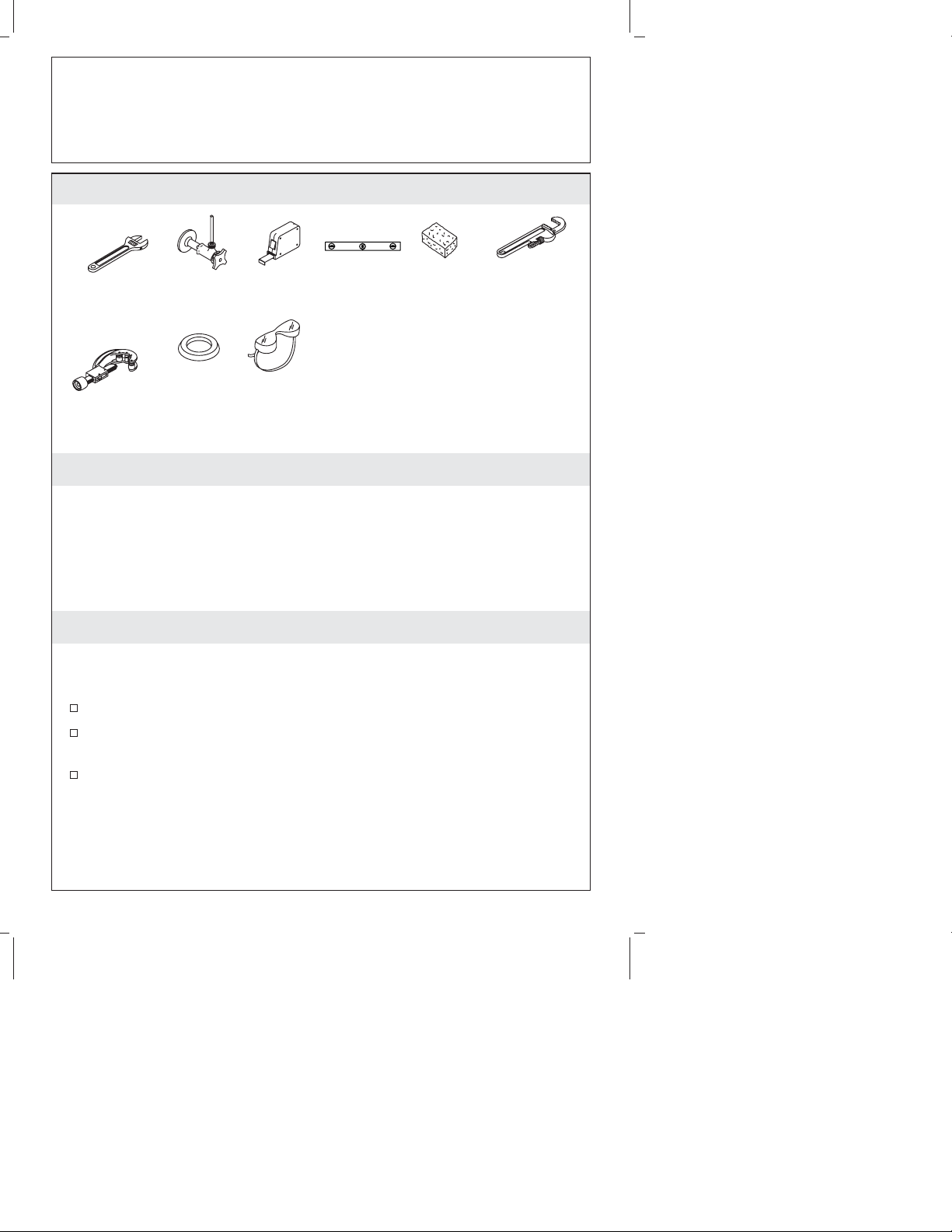

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
IMPORTANT! Record the model number (from the label on the box)
in the Homeowners Guide for reference.
Observe all local plumbing and building codes.
Carefully inspect the new toilet for damage.
If the existing toilet does not have a supply shut-off valve below
the tank, install one before installing the new toilet.

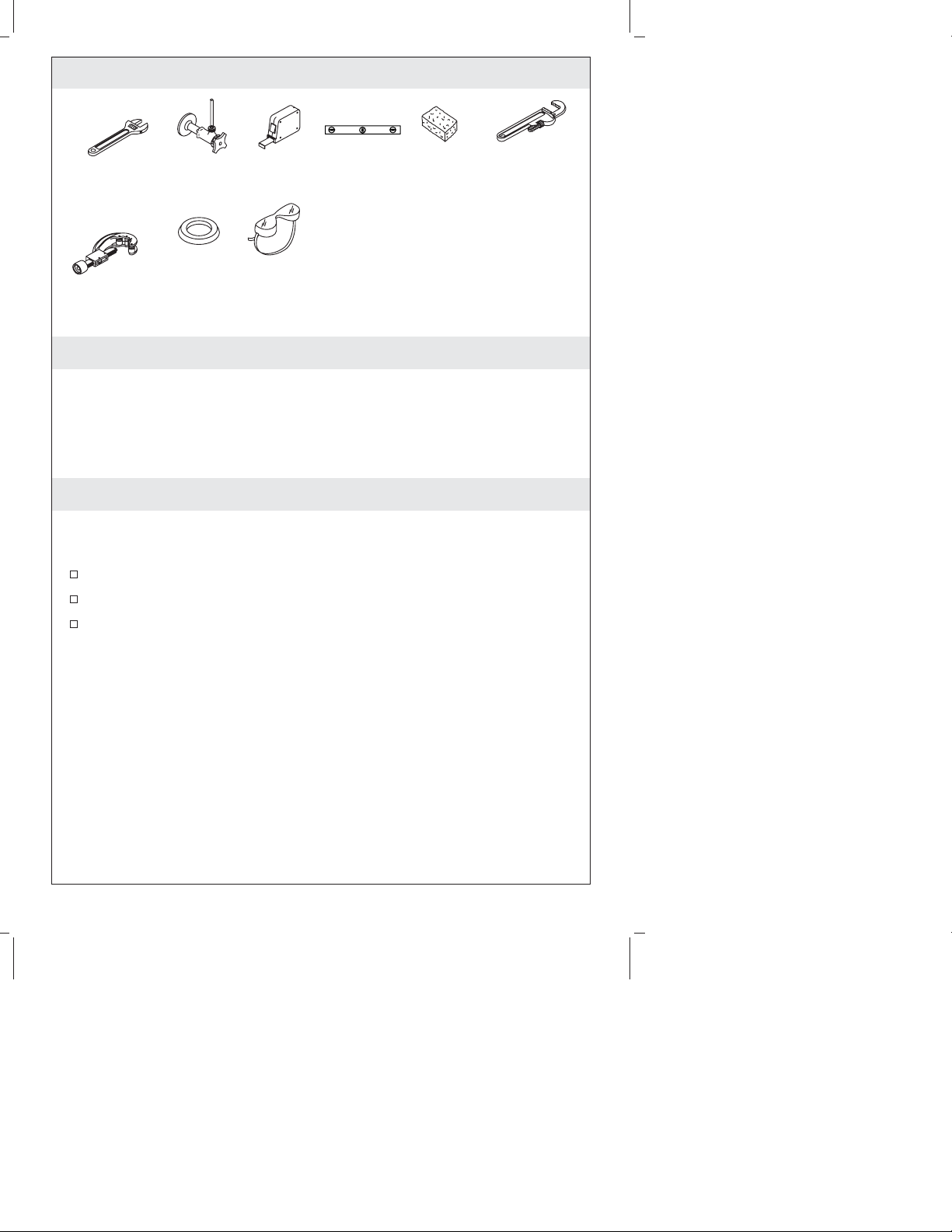

10" Adjustable
Wrench
Supply
Shut-Off
Valve
Tape
Measure Pipe Wrench
Tubing Cutter
Safety
Glasses
Sponge
Level
Plus:
Wax Seal
• 5/16" T-Bolts w/ Nuts and Washers
• Putty Knife
• Metal File
• 1/2" Nut Driver/Socket
• Hacksaw
• Screwdriver
1020805-2-E 2 Kohler Co.

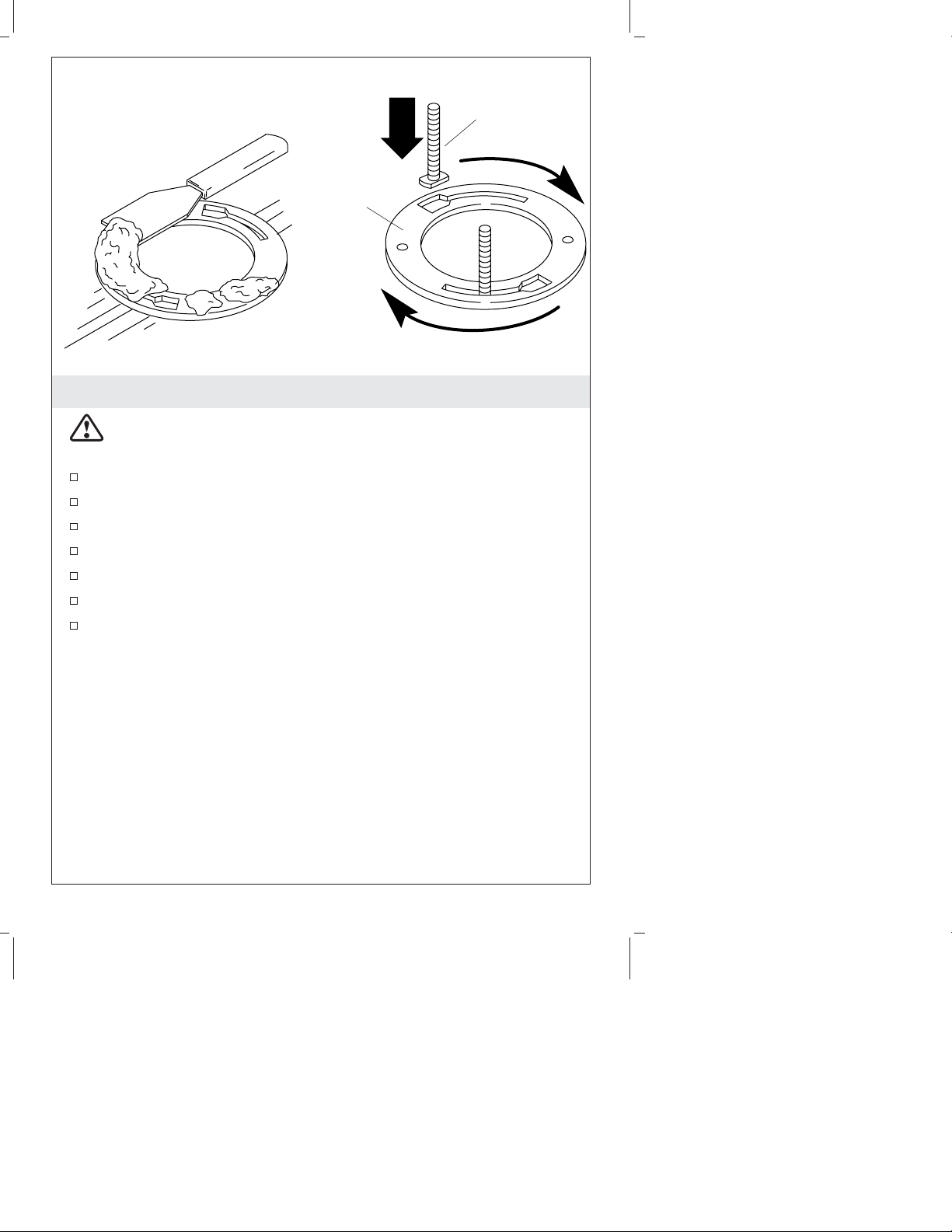

1. Remove the Existing Toilet
CAUTION: Risk of hazardous gases. If the new toilet is not
installed immediately, temporarily place a rag in the closet
flange.
Turn off the water supply.
Flush the toilet.
Sponge out all remaining water from the tank.
Disconnect the supply shut-off valve, if present.
Remove the old toilet.

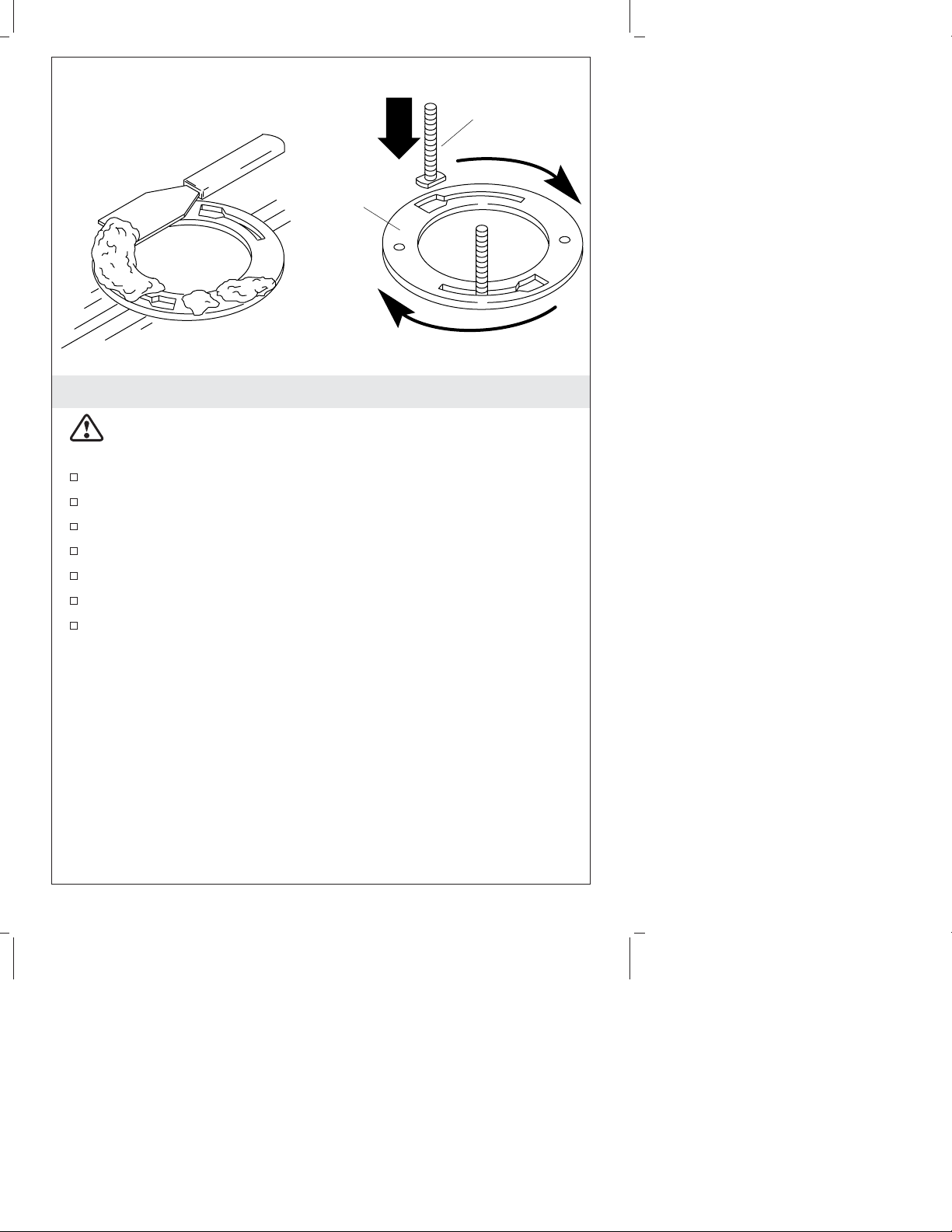

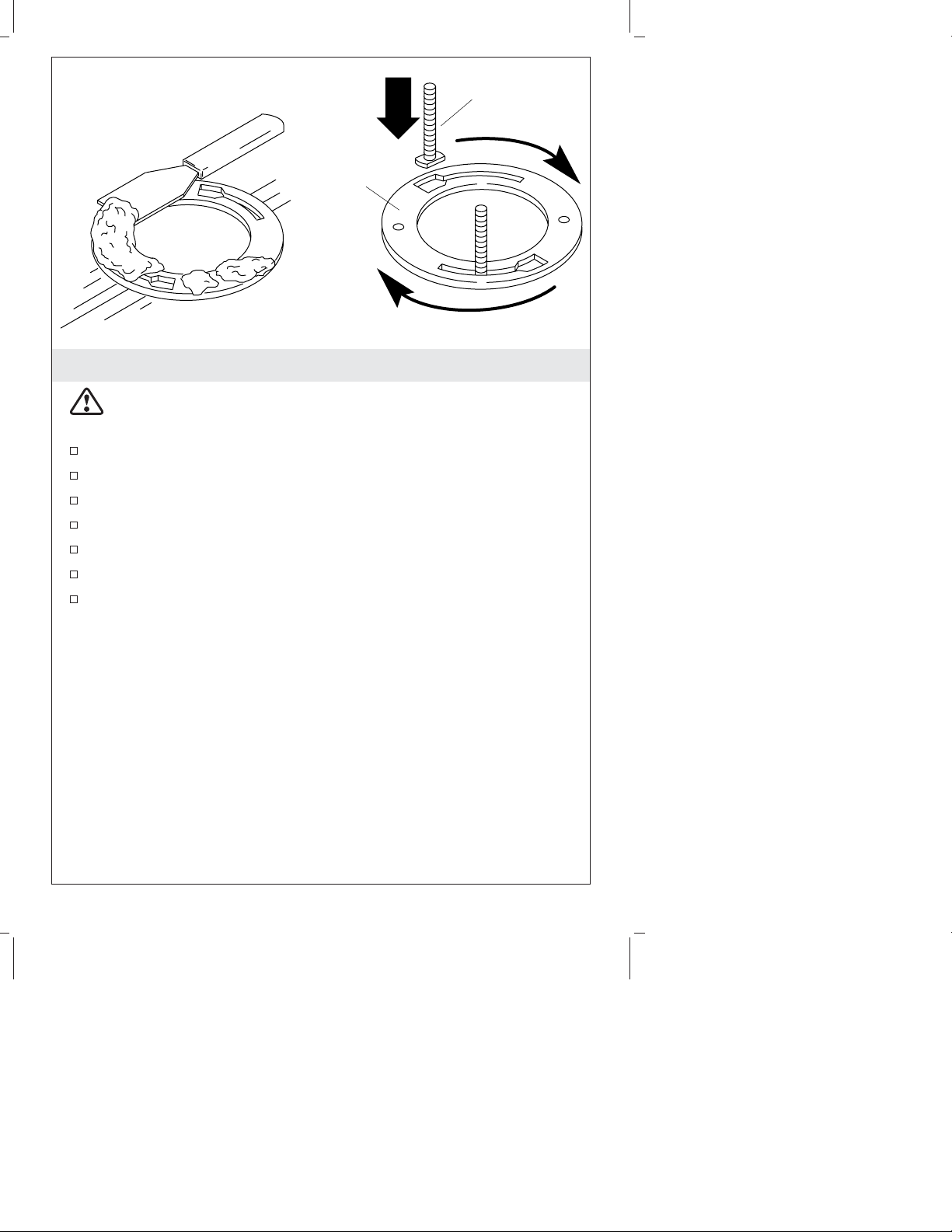

Remove the old wax seal from the floor with a putty knife.
Replace the old T-bolts with the new 5/16″diameter T-bolts.
T-Bolt
Scrape off the old
wax seal.
Closet
Flange
Kohler Co. 3 1020805-2-E

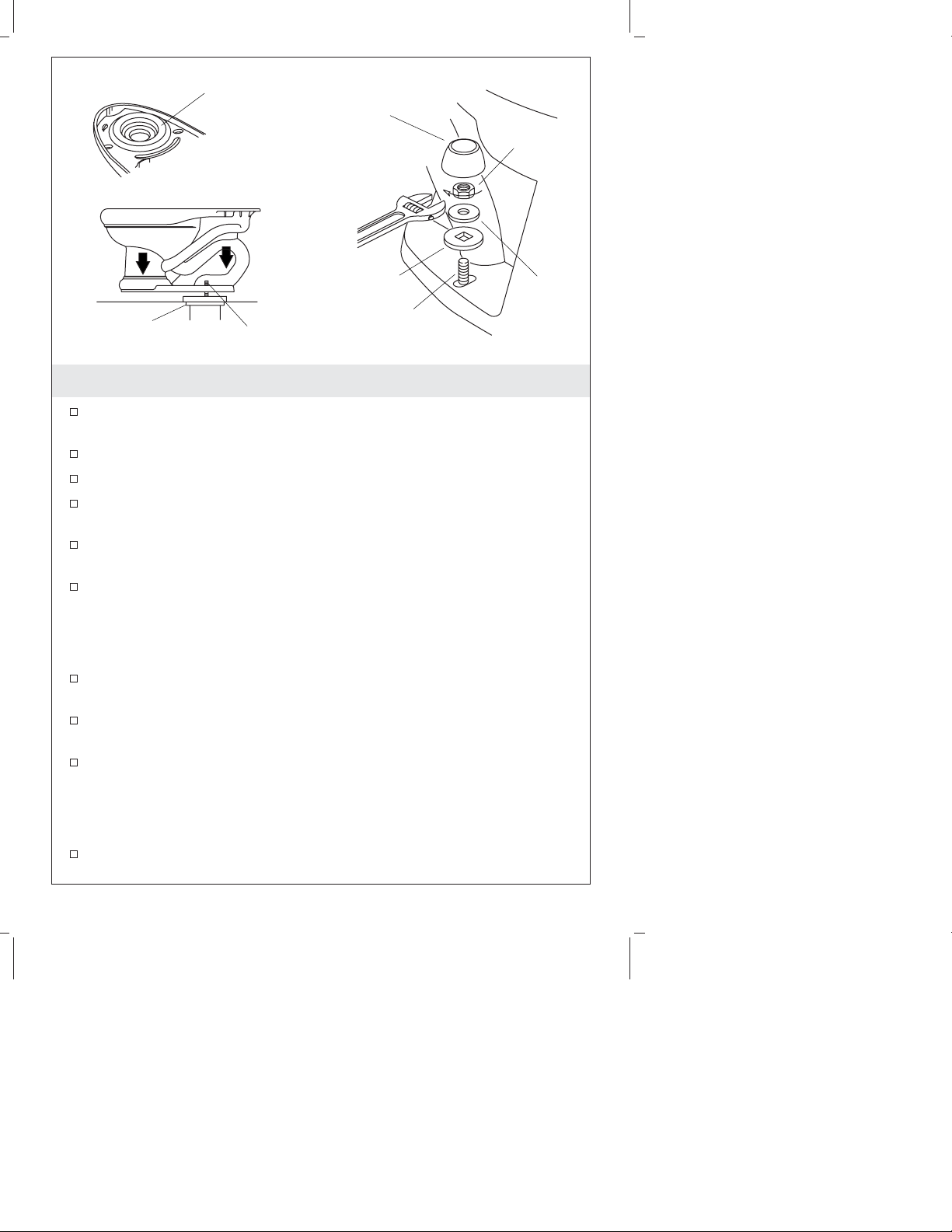

2. Install the New Toilet
Install or relocate the supply and outlet as necessary to conform
to the roughing-in dimensions.
Install a supply shut-off valve.
Lay the toilet down onto a padded surface.
From the bottom of the toilet, firmly press a new wax seal around
the toilet outlet.
Remove the temporary rag (if used) from the toilet flange hole.
Align and lower the toilet over the flange and T-bolts.
IMPORTANT! Do not lift or rock the bowl after placement. If you
break the watertight seal, you must install a new wax seal.
Apply your full body weight around the toilet to set the seal.
Place the bolt cap bases over the T-bolts in the ″up″position as
marked.
Place the washers and nuts on the bolt cap bases and T-bolts.
IMPORTANT! Do not overtighten the nut. Overtightening may
cause breakage or chipping of vitreous china.
Carefully tighten the nuts.
IMPORTANT! Risk of product damage. Protect the vitreous china
from the saw blade when cutting off excess T-bolt length.
Bottom of Bowl
Wax Seal
Bolt Cap
Nut
Washer
Bolt Cap Base
T-Bolt
T-Bolt
Closet Flange
1020805-2-E 4 Kohler Co.

Install the New Toilet (cont.)
Measure the length of the T-bolts from the top of the nuts. If the
bolts extend 1/4″(6 mm) or more, cut off the excess.
Attach the bolt caps.
Kohler Co. 5 1020805-2-E

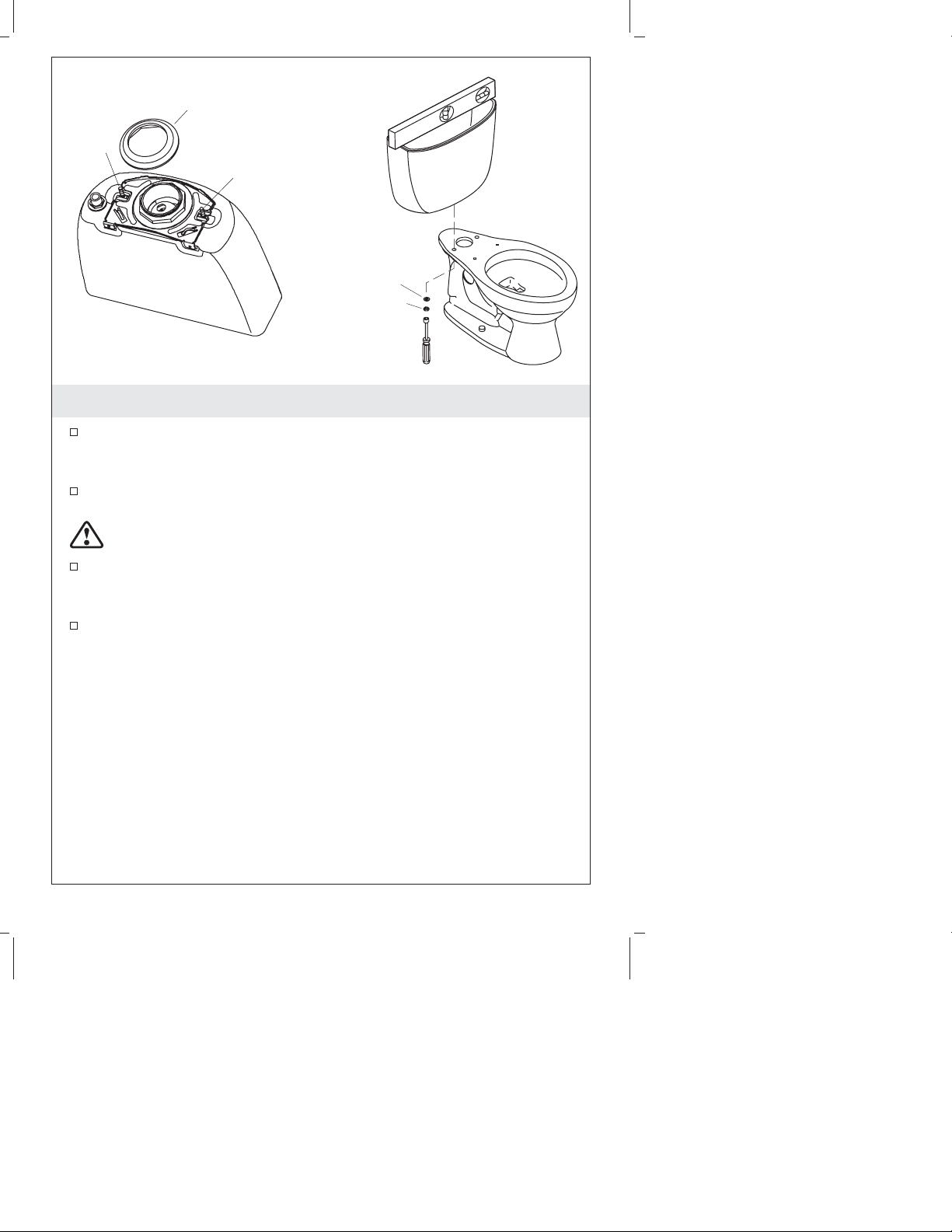

3. Install the Tank

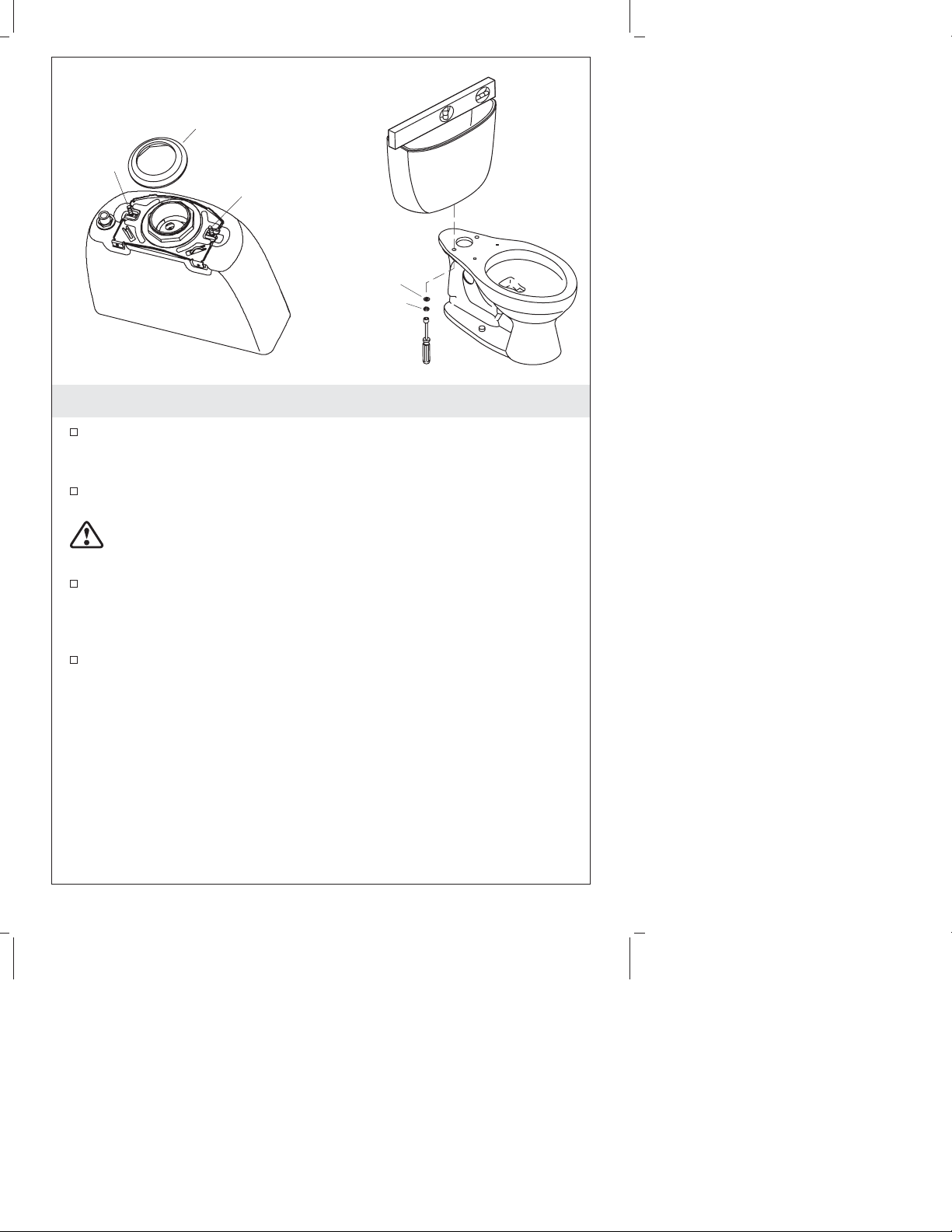

Slide the tank retaining bolts into the bracket attached to the
bottom of the tank. The bracket is shipped in place. Install the
tank-to-bowl gasket.
Position the tank on the bowl by centering the gasket on the bowl
inlet.
CAUTION: Risk of product damage. Overtightening may cause
breakage or chipping of the vitreous china.
Assemble the washers and nuts to the tank bolts. Alternately
tighten the nuts so the tank is level and the mounting bracket
tabs contact the bowl.
Be sure the nuts are tight enough to achieve a watertight seal. Do
not overtighten.
Bolt
Bolt
Tank to Bowl
Gasket
Washer
Nut
1020805-2-E 6 Kohler Co.

4. Complete the Installation
Install the trip lever if one is not already installed. Follow the
instructions packed with the trip lever.
Connect the supply shut-off valve to the toilet supply shank.
Open the supply shut-off valve slowly to check for leaks. If the
connections have been properly assembled, a slight tightening of
the nuts should stop leakage.
Install the toilet seat according to the packed instructions.
Carefully set the cover onto the tank.
Flush the toilet several times and check all connections for leaks.
Periodically check for leaks for several days following the
installation.

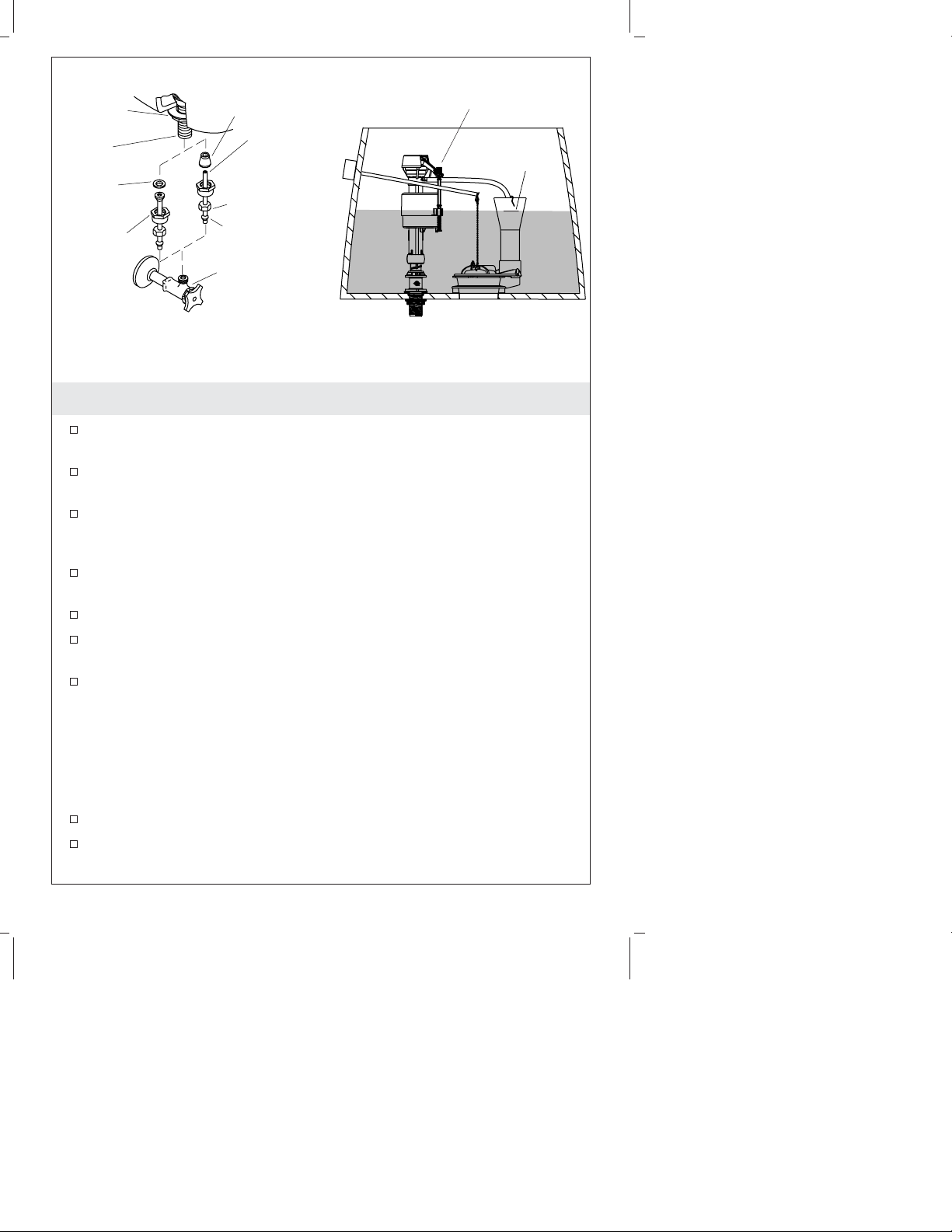

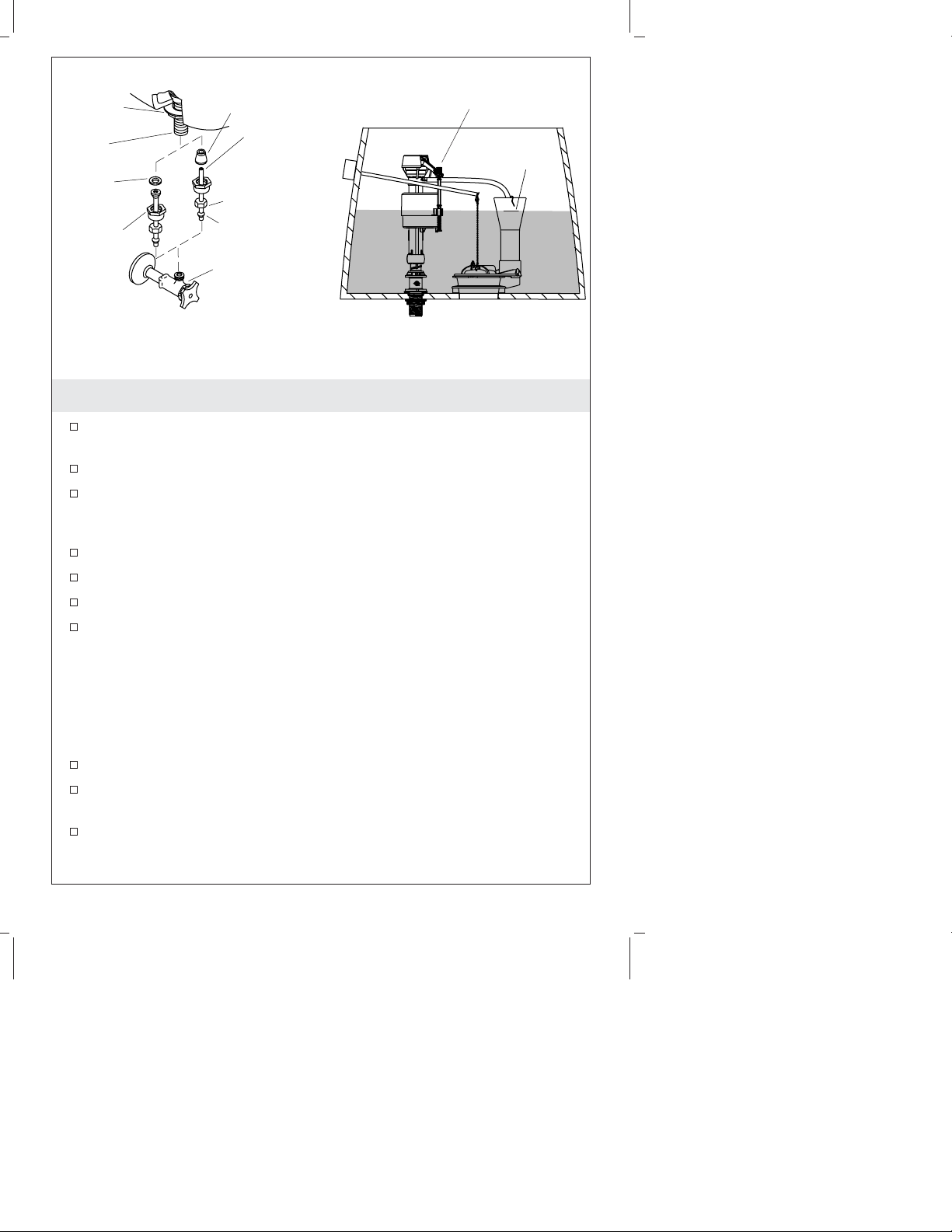

Adjustments
NOTE: The flush volume may be adjusted to 1.6 gallons (6 L) per
flush or 1.4 gallons (5.3 L) per flush by adjusting the water level in
the tank.
Adjust the water level in the tank to the marked waterline.
Rotate the threaded rod clockwise to raise the water level or
counterclockwise to lower the water level as needed.
Periodically check for leaks for several days following the
installation.
Ferrule
Supply
Shank Tubing
Compression
Washer
Compression
Nut
Supply
Shut-Off
Valve
Supply Shut-Off Valve
Connection
Coupling
Nut
Fill
Valve Nut
Seal
Washer
Adjusting the Water Level
Waterline
Threaded Rod
Kohler Co. 7 1020805-2-E
