Kohler K-6350 User manual

1025490-2-A
Single-Control Kitchen Faucet
With Pull-Out Spray
Installation Guide
K-6350
Français, Page 8
Español, Página 14

1025490-2-AKohler Co.
2
Recommended Tools and Materials
Strap
Wrench
Plumbers
Putty
Assorted
Screwdrivers Thread
Sealant
Pipe
Wrench Tube Cutter
Adjustable
Wrench
Pliers
Socket Wrench
with 7/16” Deep
Socket
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a
few minutes to review this manual before you start installation. If
you encounter any installation or performance problems, please
don’t hesitate to contact us. Our phone numbers and web site are
listed on the back cover. Thanks again for choosing Kohler
Company.
Before You Begin
-Observe all local plumbing and building codes.
-Before installation, unpack the new faucet and inspect it for damage.
Return the faucet to the carton until you are ready to install it.
-Shut off the main water supply.
-Do not remove the faucet ground joints, as they contain important
back-siphonage protection.
-Do not attach a dishwasher to the faucet spray outlet.
-Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.

1025490-2-A
3
Kohler Co.
Threaded Hole
Use For 6350
Faucet Body
Mounting
Stud
Hose
Hose
Connector
1. Install the Mounting Stud
-Remove the temporary nipple.
-Apply thread sealant and install a 1/2” NPT nipple to the bath
elbow. The nipple should extend 1/2” (1.3cm) beyond the finished
wall.
-Apply plumbers putty or other sealant to the inlet end of the spout
according to the putty manufacturer’s instructions.
-Apply thread sealant to the nipple, and install the spout to the
nipple.
-Carefully tighten with a clean strap wrench and remove any excess
putty.

1025490-2-AKohler Co.
4
Rubber
Washer
Faucet
Body
Escutcheon
Spacer
Hose
O-Ring

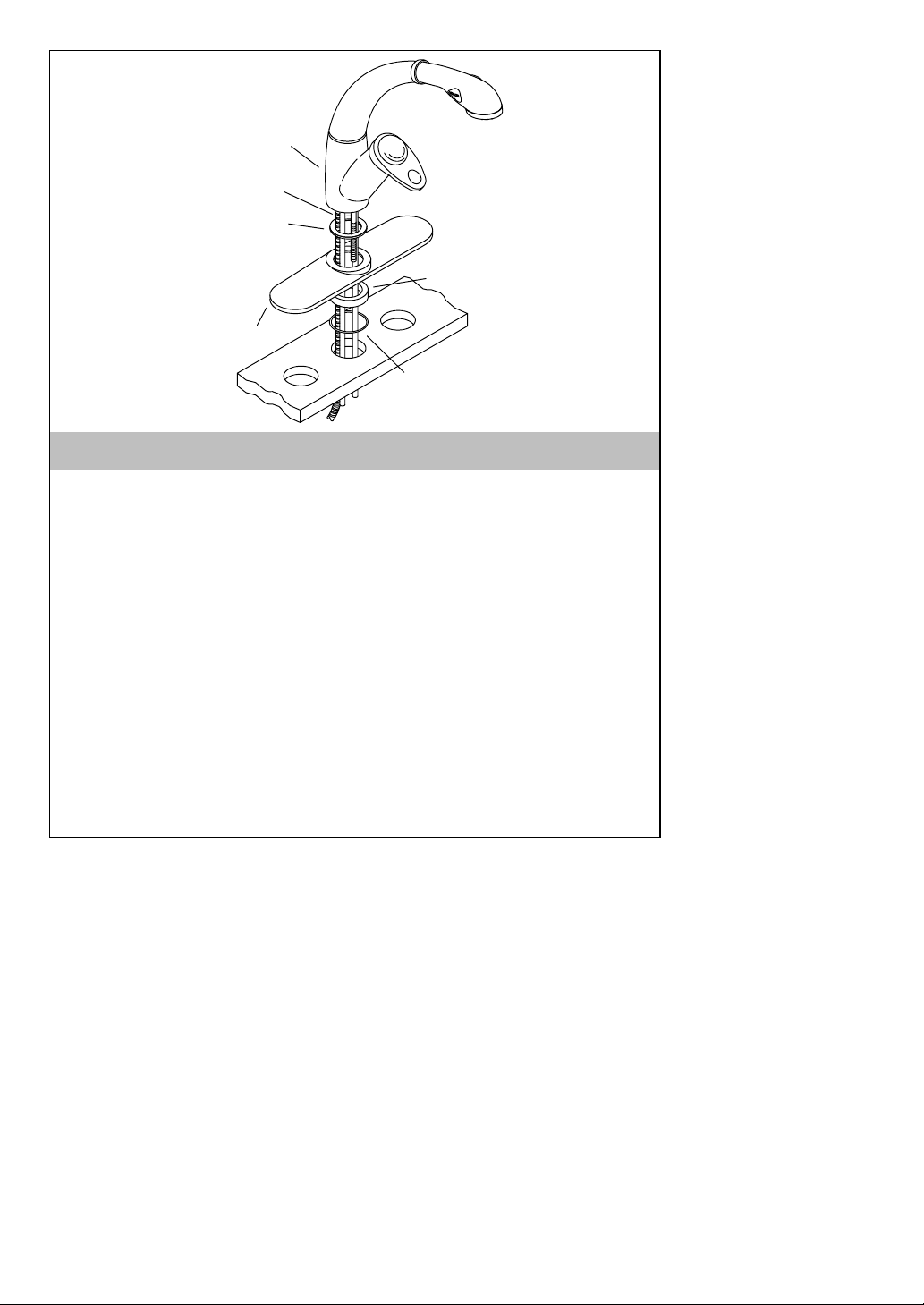

2. Install the Escutcheon (optional)
NOTE:For installation on marble, do not use plumbers putty. Use
the self-adhesive gaskets provided. Remove the paper backing and
apply the gaskets (adhesive side down) over the outside holes.
-For 1-hole installations: The escutcheon, spacer, and O-ring are not
required. Slide the rubber washer over the faucet tubing and hose.
-Insert the faucet tubing and hose into the hole.
-For 3-hole installations: Apply a ring of plumbers putty to the
underside of the escutcheon.
-Insert the O-ring into the groove in the spacer.
-Slide the rubber washer, escutcheon, and spacer (O-ring side down)
over the faucet tubing and hose.
-Insert the faucet tubing and hose into the center hole, carefully
aligning the escutcheon. Press down on the escutcheon and remove
any excess putty.

1025490-2-A
5
Kohler Co.
Bracket
Washer
Nut
Hose
Hose
Connector Weight Screw
Weight
23” (58.4cm)
3. Install the Faucet
-If you have not already done so, move the faucet into the install
position.
-From the underside of the sink, position the bracket, washer, and nut
onto the mounting stud. Position the faucet and escutcheon on the
sink to obtain the desired alignment. Tighten the nut securing the
faucet to the sink. Use a ratchet wrench with 7/16” deep socket for
best access.
NOTE:Theweightmustbeinstalledtoactasapullstop,andto
prevent kinking damage to the hose.
-For best performance, attach the weight to the hose 23” (58.4cm)
from the loose end of the hose. The weight may be moved to adjust
the pull-out length of the hose. Carefully tighten the weight screws.
Do not overtighten.
-Reconnect the hose to the hose connector.

1025490-2-AKohler Co.
6
Supply Tube
Coupling Nut
Supply Stop
4. Connect the Supplies
CAUTION: Risk of restricted water flow and product damage.Use
extreme care when bending the supply tubes to avoid kinking.
CAUTION: Risk of back siphonage. Do not remove the ground
joints from this faucet. The ground joints contain important
back-siphonage protection.
-Install the sink following the sink manufacturer’s instructions.
-Connect the supply tubes to the supply stops. Left is hot - right is
cold. Tighten all connections.
5. Installation Checkout
-Ensure that all coupling nuts are tight.
-Ensure that the lever handle is in the down position.
-Open the drain.
-Remove the spray head and screen from the end of the hose. Position
thehoseinthesink.
-Turn on the main water supply, and open the valve for one minute to
flush the fitting.
-Reattach the spray head and screen. Turn on the water and check for
leaks. Repair as needed.

1025490-2-A
7
Kohler Co.
Top Disc
Indexer
Handle
Setscrew
Bonnet
Stop
Tab
Mounting
Nut Splines
Valve Stem

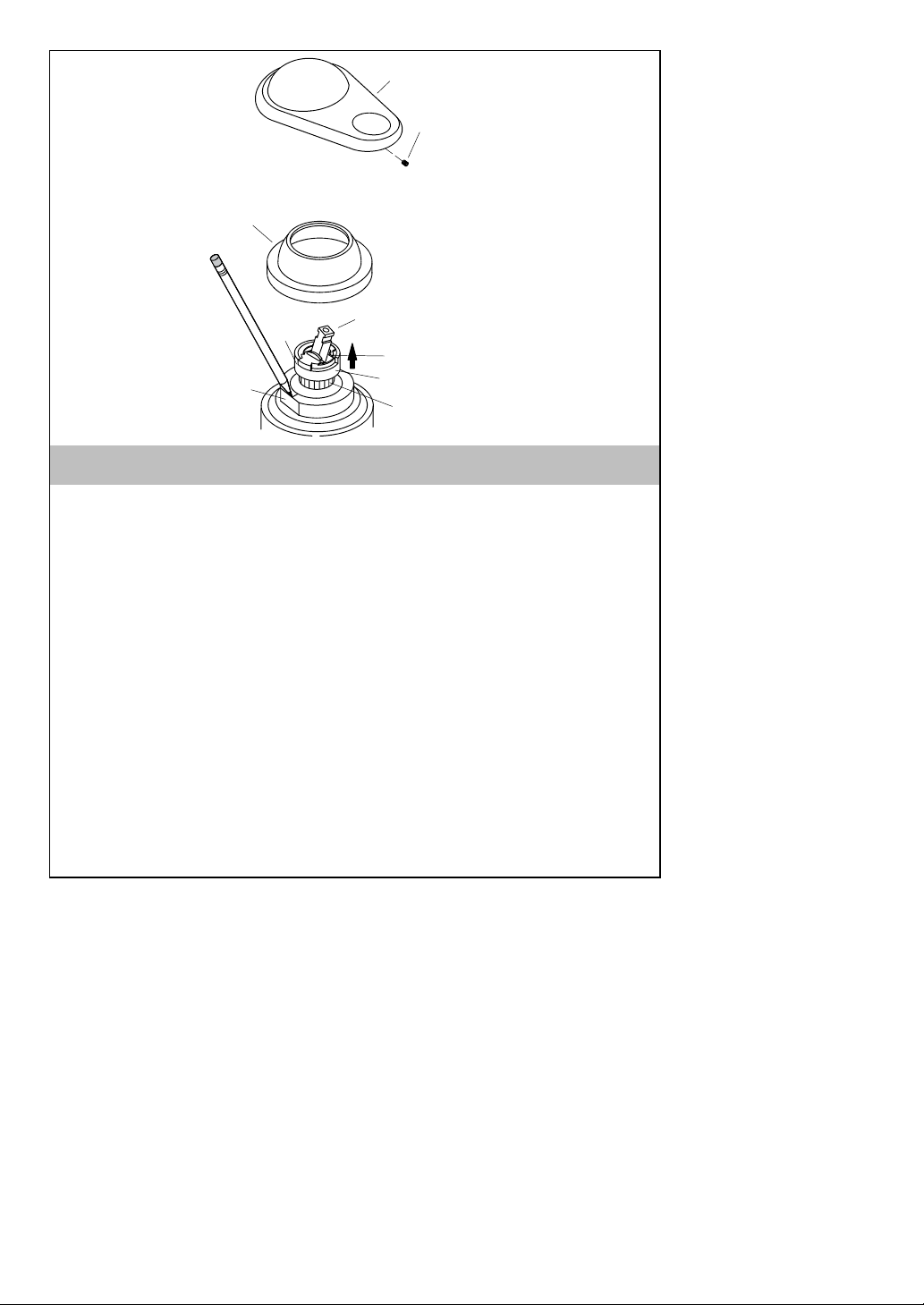

6. Adjust the Temperature Setting
NOTE:Prior to adjustment, make sure the handle is in the
maximum hot position.
-Remove the setscrew, handle, and bonnet. Turn on the water to the
maximum temperature by pushing the valve stem up, and turning it
clockwise.
-Mark the current position of the temperature stop tab (top edge) on
the mounting nut with a marker or pencil. Lift the indexer and top
disc just enough to clear the valve splines and to allow rotation.
NOTE:Each spline notch is an average 9.5_F(5.3_C) change in
temperature.
-Turn the indexer, top disc, and valve stem counterclockwise until the
desired temperature is achieved. When desired temperature is
achieved, reinstall the indexer and top disc to the valve, making sure
the top disc is snapped fully into the indexer.
-Turn off the water by pulling the valve stem down. Reinstall the
bonnet, handle, and setscrew.

1025490-2-AKohler Co.
8
Guide d’Installation
Mitigeur Pour Évier De Cuisine Avec une Douchette
Intégrée Orientable
Outils et Matériaux Recommandés
Clé à
Sangle
Mastic de
Plomberie
Tournevis
Assortis
Ruban
d’Etanchéité
pour Filetage
Coupe Tuyau
CléàMolette
Pince
Clé avec une
Douille de 7/16”
CléàGriffes
Merci d’avoir choisi un produit de la Société KOHLER
Nous apprécions votre engagement envers la qualité KOHLER. S’il
vous plait, veuillez lire attentivement ce guide avant de commencer
votre installation. En cas de problème d’installation ou de
fonctionnement, n’hésitez pas à nous contacter. Nos numéros de
téléphone et adresse Internet sont au verso. Merci encore d’avoir
choisi un produit KOHLER.
Avant de Commencer
-Respectez tous les codes locaux de plomberie et de bâtiment.
-Avant l’installation, déballez le robinet et examinez le
soigneusement. Remettre le robinet dans l’emballage de protection
en attendant de commencer l’installation.
-Coupez l’arrivée d’eau principale.
-Ne pas enlever les joints de rodages coniques inférieur du mitigeur,
puisqu’ils contiennent la protection importante d’un siphonnement à
rebours.
-Ne connectez pas un lave vaisselle au flexible de la douchette.
-La Société KOHLER se réserve le droit d’apporter toutes
modificationssurledesigndesrobinetsetcecisanspréavis,comme
spécifié dans le Catalogue des Prix.

1025490-2-A
9
Kohler Co.
Trous filetés
utilisé pour 6350
Corps du Robinet
Tige de Fixation
Tuyau Flexible
Connecteur du
Tuyau Flexible
1. Installez les Montants de Support
-Retirez l’adaptateur temporaire.
-Appliquez un ruban d’étanchéité sur la tige filetée et installez un
adaptateur de 1/2” NPT. L’adaptateur doit dépasser de 1/2” (1,3
cm)audelàdumurterminé.
-Appliquez un ruban d’étanchéité sur la tige filetée ou un produit
semblable sur l’extrémité arrière du bec, selon la notice du fabricant
du mastic.
-Appliquez un ruban d’étanchéité sur la tige filetée, et installez le bec
sur la tige.
-Serrez doucement à l’aide d’une clé à sangle et enlevez tous excès de
mastic.

1025490-2-AKohler Co.
10
Rondelle en
Caoutchouc
Corps du Robinet
Plaque de Rosace
Calle d’Espacement
Tuyau Flexible
Joint Torique
2. Installez la Rosace (en option)
REMARQUE :Pour une Installation sur marbre, NE PAS utiliser du
mastic de plomberie. Utilisez les joints autocollants fournis. Retirez
le papier et appliquez les joints (Coté collant face vers le bas) sur
l’extérieur des trous.
-Installation Pour Evier Monotrous : La rosace, calles d’espacement,
et joint torique ne sont pas nécessaire. Glissez la rondelle en
caoutchoucsurletuyauestleflexibledurobinet.
-Insérezletuyaudurobinetetleflexibledansletrou
-Installation Pour Evier avec 3 Trous : Appliquez une bague de
mastic d’étanchéité à l’intérieur de la rosace.
-Logezlejointtoriquedanslarainuredelacale.
-Glissez la rondelle en caoutchouc, la rosace, le joint torique (face vers
lebas)surletuyauestleflexibledurobinet
-Insérez le tuyau et le flexible dans le trou central, alignez les rosaces
soigneusement. Appuyez sur les rosaces et enlevez tous excédents
de mastic.

1025490-2-A
11
Kohler Co.
Support
Rondelle
Écrou
Tuyau Flexible
Connecteur
du Tuyau
Flexible
Vis
Contrepoids
23” (58,4 cm)

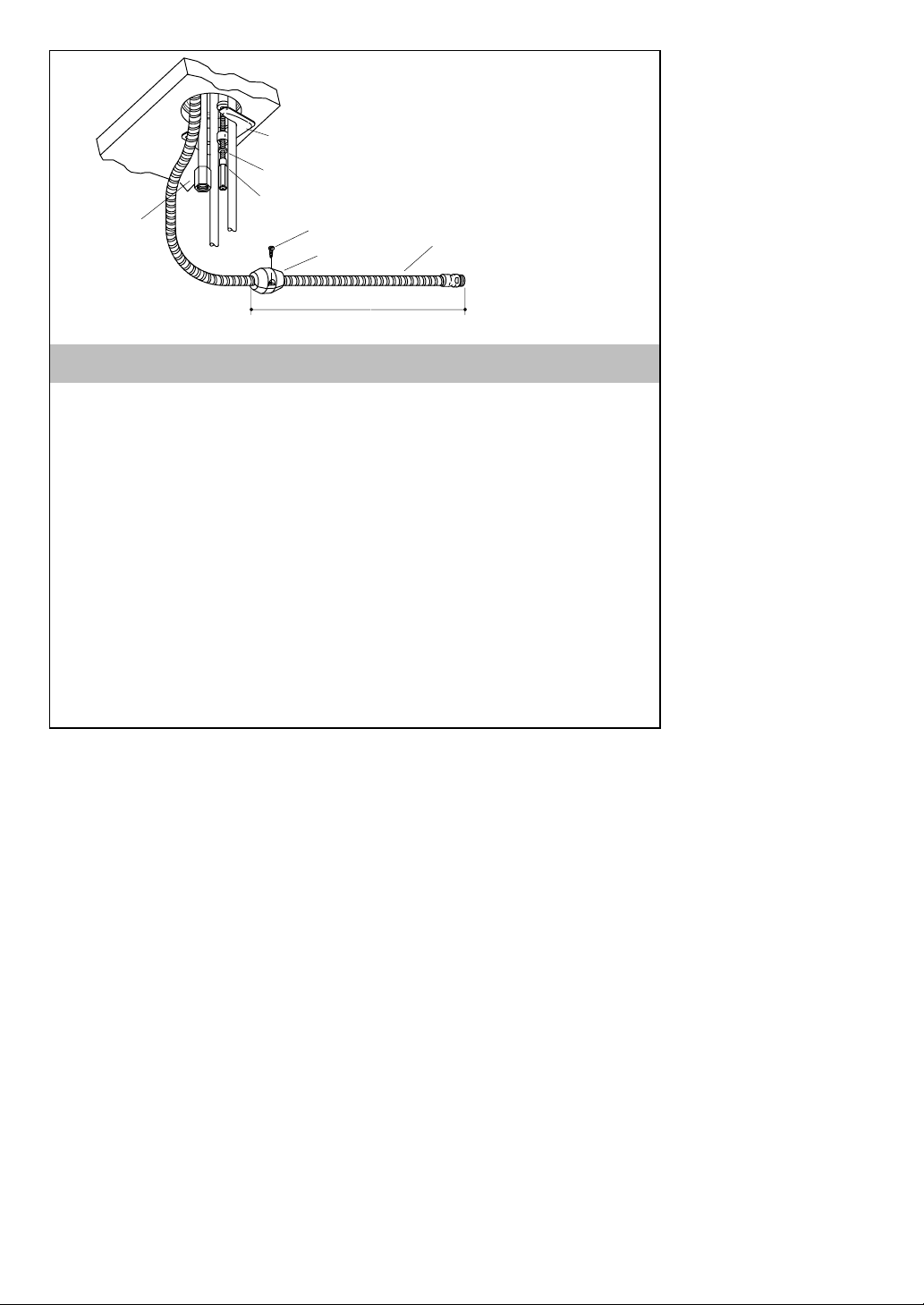

3. Installez le Robinet
-Si cela n’est pas déjà fait, positionnez le robinet dans sa position
finale.
-Fixez les supports, rondelles et les écrous sur les montants de
support sous l’évier. Positionnez le robinet et la rosace sur le l’évier
pour obtenir l’alignement désiré. Serrez l’écrou fixant le robinet à
l’évier. Pour un meilleur accès, utilisez une clé et un douille de
7/16”.
REMARQUE :Les poids doivent être installés de façon à stopper le
coulissement extérieur, et pour prévenir le tuyau de se pincer.
-Pour une meilleur performance, attachez le poids au tuyaux 23”
(58,4 cm) à la boucle du tuyau flexible. Le poids peut être déplacé
pour régler la longueur du coulissage du tuyau flexible. Serrez
soigneusement les vis de contrepoids. Ne pas trop serrer.
-Reconnectez le tuyau à sa connexion.

1025490-2-AKohler Co.
12
Tuyau d’Alimentation
d’Eau
Écrou de
Raccordement
Robinet d’arrêt

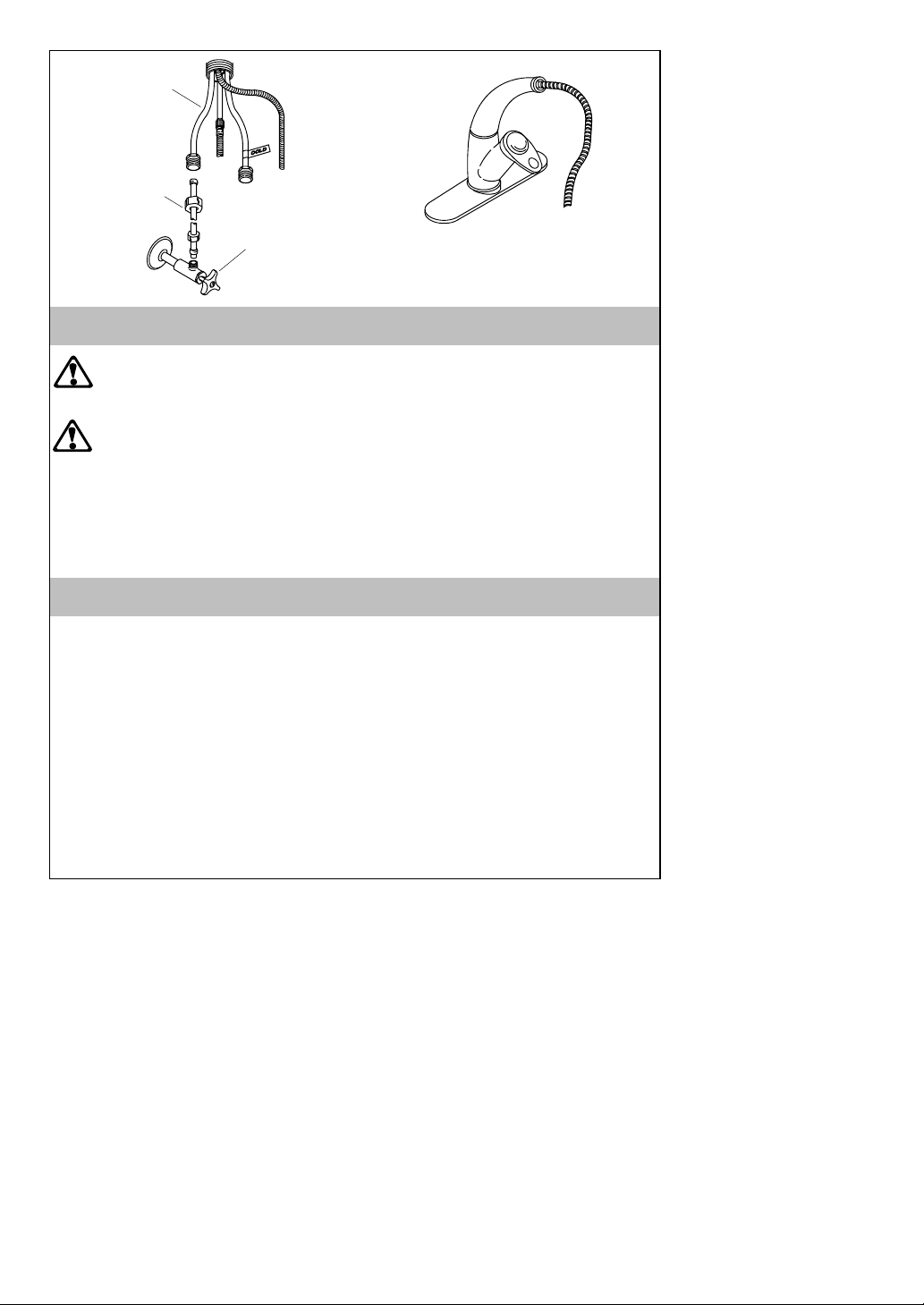

4. Branchez l’Arrivée d’Eau
ATTENTION : Risque de restriction d’écoulement et
d’endommagement du produit. Faites très attention en courbant les
tuyau d’alimentation pour éviter de les pincer.
ATTENTION : Risque d’un retour du syphon Ne retirez pas les
joints de rodage conique de ce robinet. Les joints de rodages
coniques contiennent la protection importante d’un siphonnement à
rebours.
-Installez l’évier en suivant les instructions du fabricant.
-Raccorder les tuyaux d’arrivée d’eau aux robinets d’arrêt. Gauche
est chaude - Droite est froide. Serrez tous les raccords.
5. Vérification de l’Installation
-Assurez- vous que les écrous de raccordement soient bien serrés.
-Assurez-vous que le levier du mitigeur soit en position abaissée.
-Ouvrez le drain.
-Retirez la tête de la douchette et le brise jet. Positionnez le tuyau
flexible dans l’évier.
-Ouvrez l’alimentation d’eau général, et ouvrez les valves pendant
une minute pour remplir les tuyaux.
-Attachez de nouveau la tête est le brise jet. Laissez couler l’eau et
vérifiez si il y a des fuites. Réparez si besoin.

1025490-2-A
13
Kohler Co.
Disque Supérieur
Indexeur
Poignée
Vis
Rosace
Butée
ÉcroudeFixation Cannelures
Tige de la Valve
6. Réglage de la Température
REMARQUE :Avant d’effectuer ce réglage, assurez-vous de placer
le levier sur la position maximale de l’eau chaude.
-Retirez la vis, le levier et la rosace. Poussez la tige du mitigeur vers le
haut et tournez la vers la droite pour régler la température de l’eau
chaude au maximum.
-Marquez la position de la butée (bord supérieur) sur l’écrou
d’assemblage avec un feutre ou un crayon à papier. Soulevez
suffisamment l’indexeur et le disque supérieur, pour dégager les
cannelures et permettre la rotation.
REMARQUE :Chaque cannelure représente un changement de
température moyen de 9,5_F(5,3_C).
-Tournez l’indexeur, le disque et le mitigeur vers la gauche jusqu’à
atteindre la température désirée. Une fois cette température atteinte,
réinstallez l’indexeur et le disque supérieur sur la valve,
assurez- vous de bien presser le disque dans l’indexeur.
-Arrêtez l’écoulement de l’eau en tirant vers vous la tige du mitigeur.
Réinstallez la rosace, le levier et la vis.

1025490-2-AKohler Co.
14
Guía de Instalación
Grifería monomando de fregadero con rociador extraíble
Herramientas y materiales sugeridos
Llave de
correa
Masilla de
plomería
Surtido de
destornilladores Sellador de
rosca
Llave para
tubos Cortatubos
Llave
ajustable
Pinzas
Llave de cubo de
7/16” con casquillo
profundo
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Por favor, tome
unos minutos para leer este manual, antes de comenzar la
instalación. En caso de problemas de instalación o de
funcionamiento, no dude en contactarnos. Nuestros números de
teléfono y nuestra página web se encuentran en la solapa
posterior. Gracias nuevamente por escoger a Kohler.
Antes de Comenzar
-Cumpla con todos los códigos locales de plomería y de
construcción.
-Antes de la instalación, desembale la grifería nueva y revise con
cuidado todas las piezas para ver si están dañadas. Luego, vuelva a
poner la grifería en el embalaje hasta el momento de la instalación.
-Cierre el suministro principal de agua.
-No remueva los conectores roscados de la grifería, pues evitan la
formación de contraflujo.
-No conecte el lavaplatos a la salida del rociador de la grifería.
-Kohler Co. se reserva el derecho de modificar el diseño de la grifería
sin previo aviso, tal como se especifica en la lista de precios.

1025490-2-A
15
Kohler Co.
Utilice el orificio
roscado para el
modelo 6350
Cuerpo de la grifería
Perno de
fijación
Manguera
Conector de
la manguera
1. Instale el perno de fijación
-Remueva el niple provisional.
-Aplique el sellador de rosca, e instale un niple de 1/2” NPT en el
codo del baño. El niple debe sobresalir unos 1/2” (1,3cm) de la pared
acabada.
-Siguiendo las instrucciones del fabricante, aplique la masilla de
plomería u otro sellador en el extremo de entrada del surtidor.
-Aplique el sellador de rosca en el niple e instale el surtidor en el
niple.
-Apriete cuidadosamente con una llave de correa limpia y elimine el
exceso de masilla.

1025490-2-AKohler Co.
16
Arandela
de goma
Cuerpo de
la grifería
Chapetón
Espaciador
Manguera
Empaque de
anillo (O-Ring)
2. Instale el chapetón (opcional)
NOTA:En las instalaciones sobre mármol, no utilice masilla de
plomería. Utilice los empaques autoadhesivos suministrados.
Remueva el papel protector y aplique los empaques (con el adhesivo
hacia abajo) sobre los orificios exteriores.
-En las instalaciones de un orificio: No son necesarios el chapetón, el
espaciador y el empaque de anillo (O-ring). Deslice la arandela de
gomaporlatuberíaylamangueradelagrifería.
-Insertelatuberíaylamangueradelagriferíaenelorificio.
-En las instalaciones de tres orificios: Aplique una tira de masilla de
plomería en la parte inferior del chapetón.
-Inserte el empaque de anillo (O-ring) en la ranura del espaciador.
-Deslice la arandela de goma, el chapetón y el espaciador (el
empaque de anillo hacia abajo) por la tubería y la manguera de la
grifería.
-Insertelatuberíaylamangueradelagriferíaenelorificiocentral,y
con cuidado alinee el chapetón. Presione el chapetón hacia abajo y
remueva el exceso de masilla de plomería.

1025490-2-A
17
Kohler Co.
Soporte
Arandela
Tuerca
Manguera
Conector de
la manguera
Tornillo de la pesa
Pesa
23” (58,4cm)
3. Instale la grifería
-Coloquelagriferíaenlaposiciónparainstalar,siaúnnolohahecho.
-Por la parte inferior del fregadero, coloque el soporte, la arandela y
la tuerca sobre el perno de fijación. Coloque la grifería y el chapetón
en el fregadero, de manera que obtenga la alineación deseada.
Apriete la tuerca para fijar la grifería al fregadero. Utilice una llave
de trinquete con un casquillo de 7/16” para tener mejor acceso.
NOTA:La pesa debe instalarse para que funcione como retenedor y
se eviten pliegues en la manguera.
-Para un mejor rendimiento, conecte la pesa a la manguera, a 23”
(58,4cm) del extremo suelto de la manguera. La pesa se puede mover
para ajustar la longitud del extremo extraíble de la manguera.
Apriete con cuidado los tornillos de la pesa. No apriete en exceso.
-Vuelva a conectar la manguera en el conector de la manguera.

1025490-2-AKohler Co.
18
Tubo de
suministro
Tuerca de
acoplamiento
Llave de paso
4. Conecte los suministros
PRECAUCIÓN: Riesgo de obstrucción parcial del flujo de agua y
de daños al producto. Tenga cuidado al arquear los tubos de
suministro para evitar pliegues.
PRECAUCIÓN: Riesgo de contraflujo. No remueva los conectores
roscados de la grifería ya que evitan la formación de contraflujo.
-Instale el fregadero siguiendo las instrucciones del fabricante.
-Conecte los tubos de suministro a las llaves de paso. El lado
izquierdo corresponde al agua caliente, y el derecho, al agua fría.
Apriete todas las conexiones.
5. Verifique la instalación
-Asegúrese de que todas las tuercas de acoplamiento estén apretadas.
-Compruebe que la manija esté en posición de cierre.
-Abra el desagüe.
-Remueva la cabeza del rociador y la rejilla del extremo de la
manguera. Coloque la manguera en el fregadero.
-Abra el suministro principal de agua y la válvula durante un minuto
para limpiar el aparato sanitario.
-Vuelva a conectar la cabeza del rociador y la rejilla. Abra el agua y
verifique que no haya fugas. Repare según sea necesario.

1025490-2-A
19
Kohler Co.
Disco superior
Graduador
Manija
Tornillo de fijación
Base
Lengüeta de tope
Tuerca de mon-
taje Ranuras
Vástago de válvula
6. Ajuste la temperatura
NOTA:Antes de ajustar la temperatura, verifique que el agua
calienteestétotalmenteabierto.
-Remueva el tornillo de fijación, la manija y la base. Levante el
vástagodelaválvulaygíreloaladerechaparaabrirelaguaala
temperatura máxima.
-Con un marcador o un lápiz, marque en la tuerca de montaje la
posición actual del tope de control de la temperatura (borde
superior). Levante el graduador y el disco superior lo suficiente
como para despejar las ranuras y permitir la rotación.
NOTA:Cada ranura representa un cambio de temperatura
promedio de 9,5_F(5,3_C).
-Gire el graduador, el disco superior y el vástago de la válvula a la
izquierda, hasta alcanzar la temperatura deseada. Al alcanzar la
temperatura deseada, reinstale el graduador y el disco superior
sobre la válvula, asegurándose que el disco superior quede
totalmente trabado en el graduador.
-Presione el vástago de la válvula hacia abajo para cerrar el agua.
Reinstale la base, la manija y el tornillo de fijación.

1025490-2-AKohler Co.
20
E2003 Kohler Co.
1025490-2-A
USA : 1-800-4-KOHLER
Canada : 1-800-964-5590
Mexico : 001-877-680-1310
kohler.com
