Kohler K-T314 User manual

Installation Guide
Bath/Deck Mount Faucet Trim
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K–T314 K–T333
1012557-2-B

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
The valve is sold separately. Please read the instructions packed
with the valve for installation procedures.
Please read all instructions before you begin.
Shut off the main water supply.
Observe all local plumbing and building codes.
Complete the finished deck material before installing.
Before installation, unpack the new faucet trim and inspect it for
damage. Return it to the carton until installation.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench • Rag
Plus:
Tube Cutter
Tape
Measure
Hex
Wrench Assorted
Screwdrivers
File
Plumbers
Putty
1012557-2-B 2 Kohler Co.

1. Remove the Pipe Plug
WARNING: Risk of personal injury. Lines may be pressurized.
Do not lean over the pipe plug when turning or removing the
plug.
Make sure the valves are closed (cold = fully counterclockwise;
hot = fully clockwise).
Turn off the main water supply.
Wrap a rag around the pipe plug to prevent water spray.
IMPORTANT! Water may purge from the supply tube when you
remove the plug.
Carefully remove the pipe plug.
Pipe Plug
Close
Hot
Close
Cold
Kohler Co. 3 1012557-2-B

2. Prepare for Spout Installation
Remove the plaster guard from the spout supply tube.
Cut off the spout supply tube 1-1/4” (3.2 cm) above the rim,
finished deck, or tile.
Remove all burrs from the supply tube to prevent damage to the
O-ring seal.
NOTE: The washer is not needed for rim/finished deck installation.
If the installation includes a tile covered rough deck, slide the
washer, flat side facing forward, onto the supply tube.
Rough
Deck
Tile
Finish
1-1/4"
(3.2 cm)
Washer
Spout
Supply
Tube
Rough
Deck
Finished
Deck
1012557-2-B 4 Kohler Co.

3. Install Spout
CAUTION: Risk of product damage. Use care when installing
the spout assembly to prevent damage to the O-ring seal.
IMPORTANT! Keep the spout supply tube clean above the finished
deck to avoid damage to the O-ring seal.
Loosen the setscrews in the sleeve.
Use a twisting motion to install the sleeve on the spout supply
tube until it contacts the deck or washer.
Align the sleeve with the setscrews offset from the center (not
facing directly forward or backward) of the supply tube.
Tighten the setscrews.
When supplied, position the ring over the sleeve so it rests on the
washer.
Apply a ring of plumbers putty or other sealant around the
underside of the spout base according to the manufacturer’s
instructions.
Position the spout on the sleeve, and carefully press down until
the spout contacts the finished deck.
Align the spout as desired, and tighten the setscrew.
Insert the plug button (if included) over the setscrew, flush with
the spout surface.
Setscrew
Setscrew
Sleeve
Setscrew
Decorative
Ring
Apply plumbers
putty.
Plug
Button
Kohler Co. 5 1012557-2-B

4. Install the Handles
NOTE: There are different handle styles available for this product.
Only one style of handle is shown. Installation of all handle styles is
identical.
Remove the plaster guards.
Close the valves (hot = clockwise, cold = counterclockwise).
Install a stem extension onto each valve stem spline. Make sure
that the splines are engaged.
Thread a handle assembly onto each valve body. Make sure the
splines in the handle and stem extension are engaged.
NOTE: The spline adapter allows fine adjustment of the handle
alignment. To adjust, remove the handle and reposition the spline
adapter.
Reinstall the handle and check the alignment. Repeat until the
handle alignment is satisfactory.
Stem
Extension
Valve Stem
Spline
Valve
Body
Stem
Extension
Handle
Assembly
1012557-2-B 6 Kohler Co.

5. Complete the Installation
Turn off the water (hot = clockwise, cold = counterclockwise).
Remove the trim ring/aerator assembly.
Turn on the main water supply and check for leaks.
Turn on the hot and cold valves and run water through the spout
to remove debris. Check for leaks.
Turn off the hot and cold valves.
Remove any debris from the trim ring/aerator assembly.
Reinstall the aerator assembly.
High Arch
Spout
Trim Ring/
Aerator
Assembly
Kohler Co. 7 1012557-2-B

Guide d’installation
Garniture robinet montage sur
baignoire/comptoir

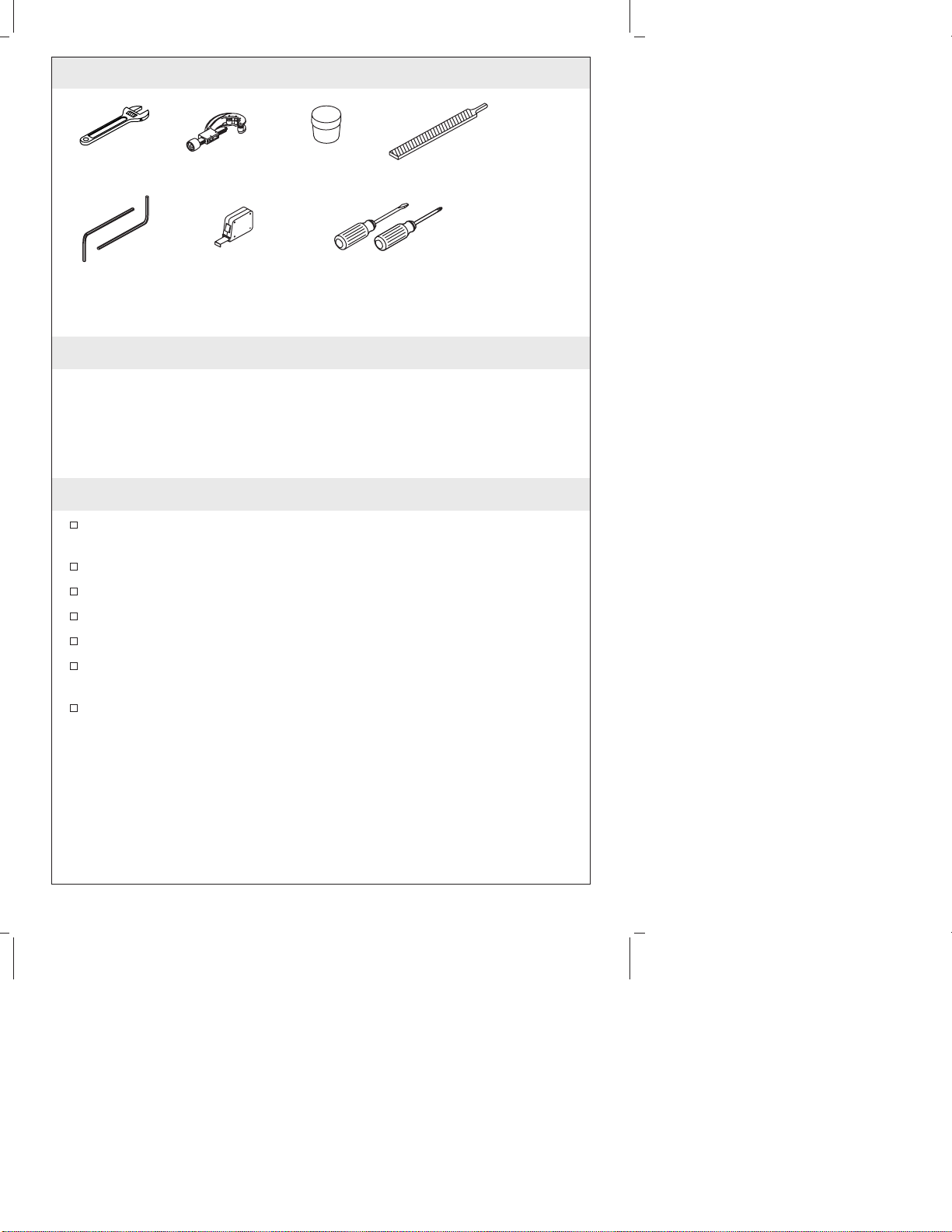

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
La valve est vendue séparément. Veuillez s’il vous plaît lire les
instructions d’installation emballées avec la valve.
Veuillez lire toutes les instructions avant de commencer.
Couper l’alimentation d’eau principale.
Respecter tous les codes de plomberie et de bâtiment locaux.
Compléter le matériau du comptoir fini avant d’installer.
Avant l’installation, déballer la garniture du nouveau robinet et
l’examiner pour en déceler tout dommage. Remettre le robinet
dans l’emballage jusqu’à l’installation.
Cléà
molette • Chiffon
Plus:
Coupe-tubes
Mètre
ruban
Clé
hexagonale Tournevis
assortis
Lime
Mastic de
plombier
Kohler Co. Français-1 1012557-2-B

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Kohler Co. Français-2 1012557-2-B

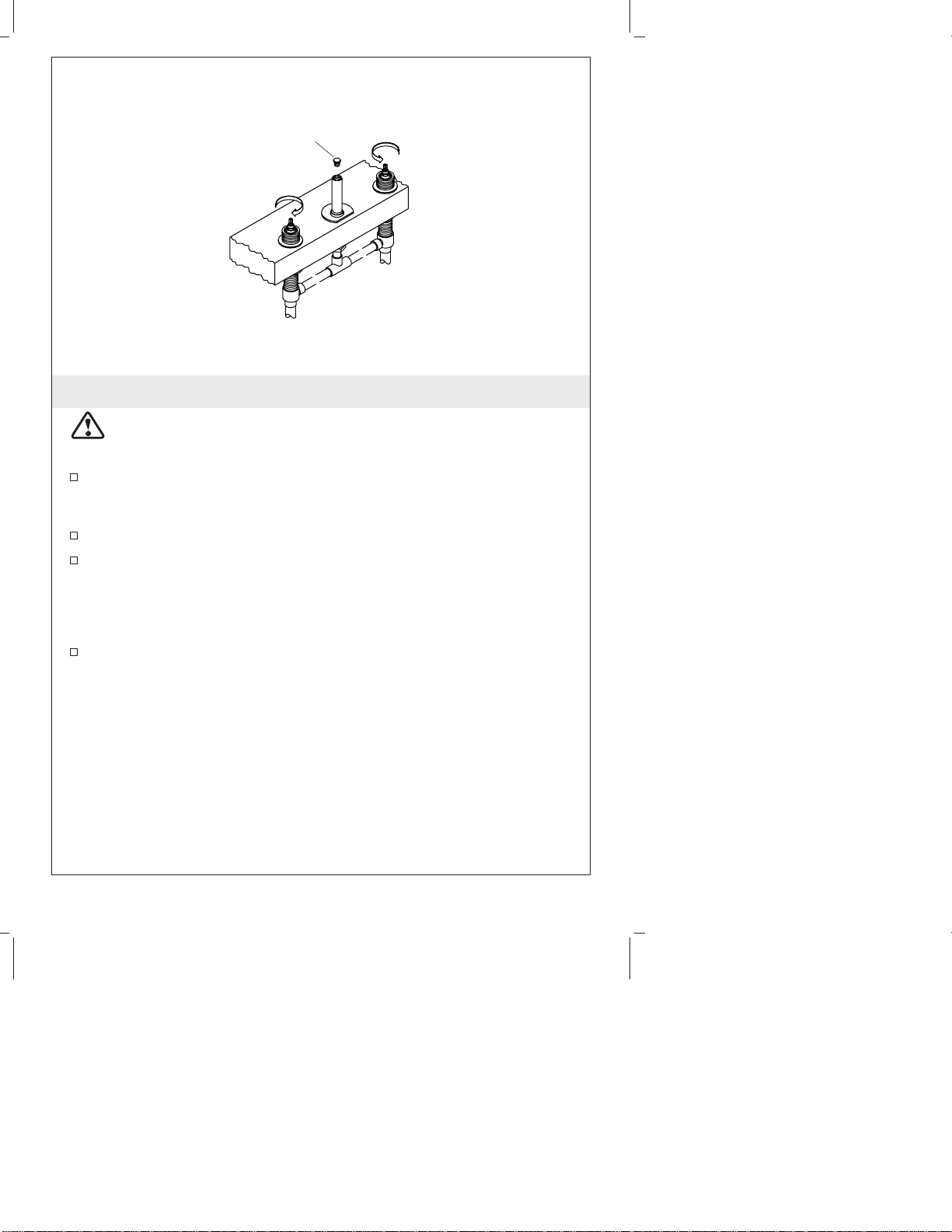

1. Retirer le bouchon du tube
AVERTISSEMENT : Risque de blessure corporelle. Les
canalisations peuvent être pressurisées. Ne pas se pencher sur le
bouchon du tube au moment de le tourner et de le retirer.
S’assurer que les robinets soient fermés (côté froid complètement
vers la gauche, côté chaud complètement vers la droite).
Fermer l’alimentation d’eau principale.
Enrouler une serviette autour du bouchon du tube pour
empêcher l’eau de gicler.
IMPORTANT ! L’eau pourrait s’écouler du tube d’alimentation
d’eau lorsque le bouchon est retiré.
Retirer le bouchon de tuyau avec précaution.
Bouchon
du tuyau
Fermer l'eau
chaude
Fermer
l'eau froide
1012557-2-B Français-3 Kohler Co.

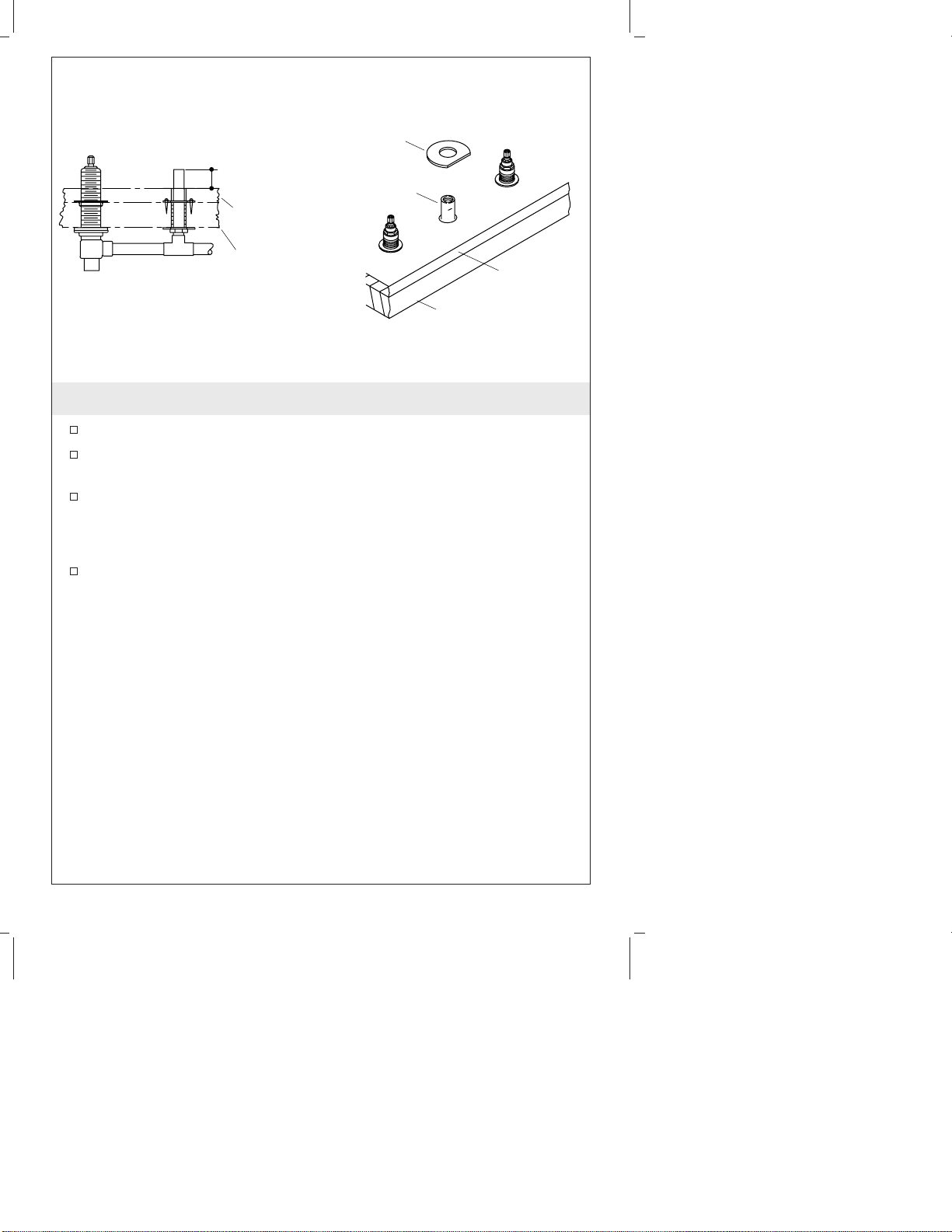

2. Se préparer pour l’installation du bec
Retirer le renfort de plâtre du tube d’alimentation du bec.
Couper le tube d’alimentation du bec à 1-1/4″(3,2 cm) au-dessus
du rebord, du comptoir fini ou du carrelage.
Retirer les ébarbures du tube d’alimentation afin d’éviter
l’endommagement du joint torique
REMARQUE : La rondelle est inutile dans le cas d’une installation
sur rebord/comptoir fini.
Si l’installation comprend un comptoir brut carrelé, glisser la
rondelle, côté plat dirigé vers l’avant, sur le tube d’alimentation.
Comptoir
brut
Finition
carrelée
1-1/4"
(3,2 cm)
Rondelle
Tuyau
d'alimentation
du bec
Comptoir
brut
Comptoir
fini
Kohler Co. Français-4 1012557-2-B

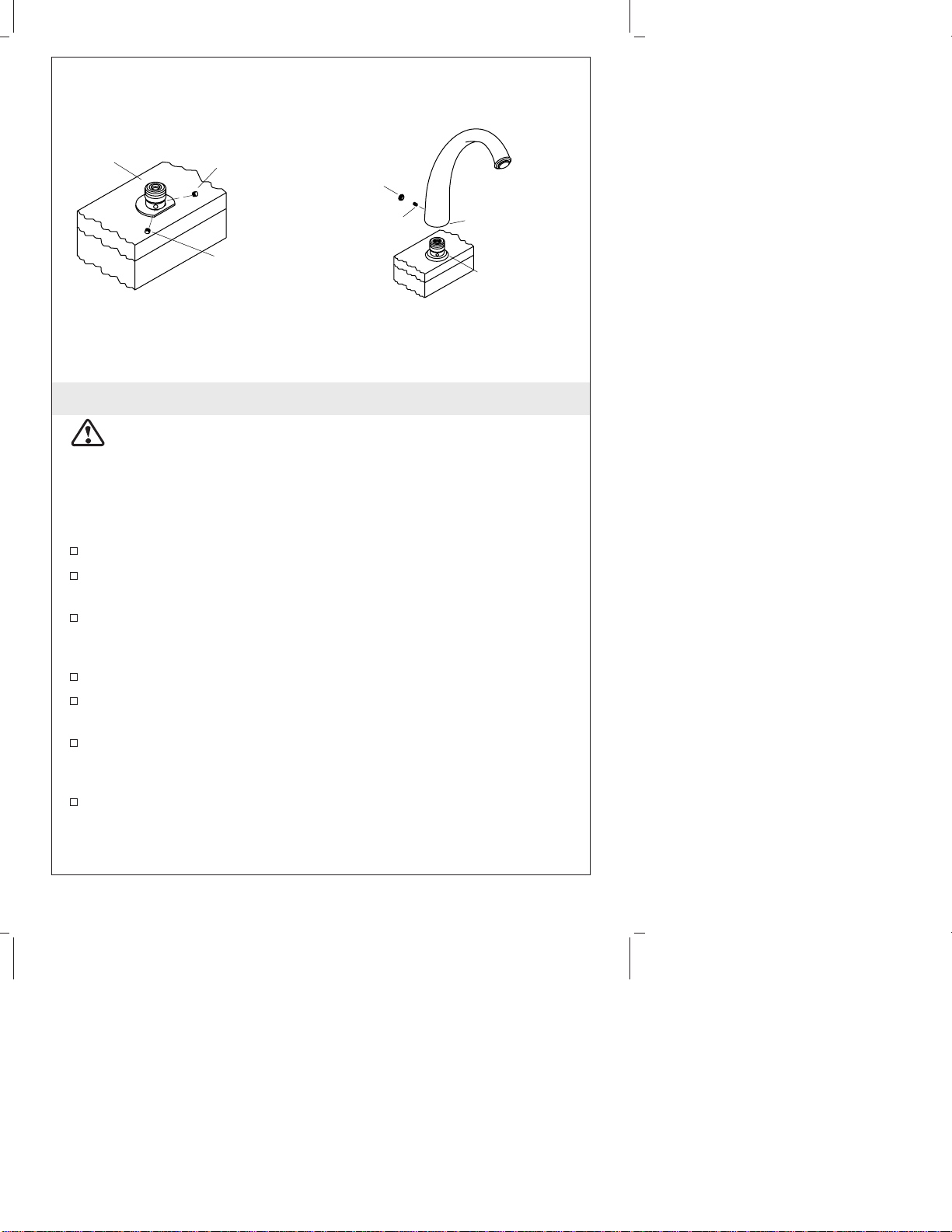

3. Installer le bec
ATTENTION : Risque d’endommagement du produit. Travailler
avec soin lors de l’installation de l’ensemble du bec afin d’éviter
d’endommager le joint torique.
IMPORTANT ! Garder le tube d’alimentation du bec propre
au-dessus du comptoir pour éviter l’endommagement du joint
torique.
Dévisser les vis de retenue sur le manchon.
Utiliser un mouvement de torsion pour installer le manchon sur
le tuyau d’alimentation du bec jusqu’au contact avec le comptoir
ou la rondelle.
Aligner le manchon avec les vis de retenues contre balancées du
centre (ne faisant pas directement face vers l’avant ou l’arrière)
du tube d’alimentation.
Serrer les vis de retenue.
Positionner l’anneau (si fourni) sur le manchon de manière à ce
qu’il repose sur la rondelle.
Appliquer du mastic de plombier ou équivalent au-dessous de la
base du bec selon les instructions du fabricant du mastic.
Positionner le bec sur le manchon, et presser délicatement vers le
bas jusqu’à ce que le bec touche le comptoir fini.
Aligner le bec selon le désir et serrer la vis de retenue.
Vis de
retenue
Vis de
retenue
Manchon
Vis de
retenue
Anneau
décoratif
Appliquer du
mastic de
plomberie.
Bouchon
1012557-2-B Français-5 Kohler Co.

Installer le bec (cont.)
Insérer le bouchon (si inclus) sur la vis de retenue, à égalité avec
la surface du bec.
Kohler Co. Français-6 1012557-2-B

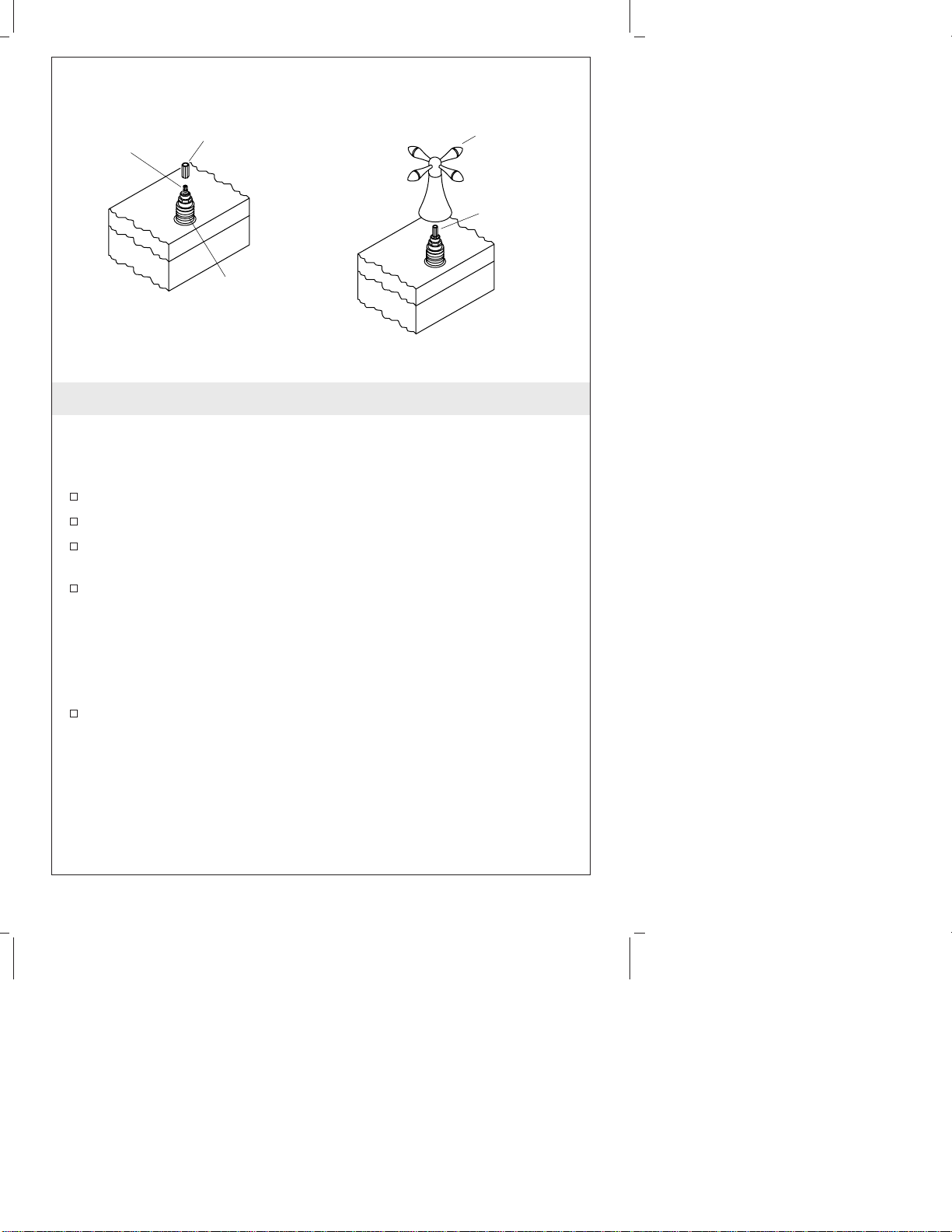

4. Installer les poignées
REMARQUE : Il y a des styles de poignée différents disponibles
pour ce produit. Un seul style de poignée est montré uniquement.
L’installation de tous les styles de poignée est identique.
Retirer les renforts en plâtre.
Fermer les valves (chaud = vers la droite, froid = vers la gauche).
Installer une extension de tige sur chaque tige à ranure de valve.
S’assurer que les ergots soient logés.
Visser l’ensemble de poignée sur chaque corps de valve. S’assurer
que les cannelures de la poignée et que l’extension de la tige
soient engagées.
REMARQUE : L’adaptateur à cannelures permet un alignement
minutieux de la poignée. Pour ajuster, retirer la poignée et
repositionner l’adaptateur à cannelures.
Réinstaller la poignée et vérifier l’alignement. Répéter jusqu’à ce
que l’alignement de la poignée soit satisfaisant.
Extension
de la tige
Cannelure de
tige de valve
Corps de
valve
Extension de
la tige
Ensemble
de poignée
1012557-2-B Français-7 Kohler Co.

5. Compléter l’installation
Couper l’alimentation d’eau (chaud = vers la droite, froid = vers
la gauche).
Retirer l’ensemble de l’anneau de garniture/aérateur.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites.
Ouvrir les valves d’eau chaude et froide et faire couler l’eau à
travers le bec pour chasser tous les débris. Vérifier s’ilyades
fuites.
Fermer les valves d’eau chaude et froide.
Retirer tous débris de l’ensemble de l’anneau de
garniture/aérateur.
Réinstaller l’ensemble aérateur.
Bec arc
haut
Anneau
garniture/
Ensemble
aérateur
Kohler Co. Français-8 1012557-2-B

Guía de instalación
Guarnición de grifería de montaje en cubierta
o bañera
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
La válvula se vende por separado. Lea las instrucciones incluidas
con la válvula para ver los procedimientos de instalación.
Lea estas instrucciones atentamente antes de comenzar.
Cierre el suministro principal de agua.
Cumpla con todos los códigos locales de plomería y de
construcción.
Termine el revestimiento de la cubierta antes de comenzar la
instalación.
Antes de la instalación, desembale la guarnición de la grifería
nueva y revísela para ver si está dañada. Vuelva a colocarla en la
caja hasta que la instale.
Llave
ajustable • Trapo
Más:
Cortatubos
Cinta
métrica
Llave
hexagonal Surtido de
destornilladores
Lima
Masilla de
plomería
Kohler Co. Español-1 1012557-2-B

Antes de comenzar (cont.)
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
Kohler Co. Español-2 1012557-2-B

1. Retire el tapón de tubo
ADVERTENCIA: Riesgo de lesiones personales. Las tuberías
pueden estar presurizadas. No se incline sobre el tapón de tubo
cuando gire o retire el tapón.
Verifique que las válvulas estén cerradas (agua fría =
completamente a la izquierda; agua caliente = completamente a la
derecha).
Cierre el suministro de agua.
Envuelva el tapón de tubo en un trapo para impedir que el agua
salga a presión.
¡IMPORTANTE! Puede que salga agua del tubo de suministro
cuando se quite el tapón.
Quite el tapón de tubo con cuidado.
Tapón
de tubo
Cierre el
agua caliente
Cierre el
agua fría
1012557-2-B Español-3 Kohler Co.

2. Prepare la instalación del surtidor
Retire el protector de yeso del tubo de suministro del surtidor.
Corte 1-1/4″(3,2 cm) del tubo de suministro del surtidor por
encima del borde, cubierta acabada o azulejo.
Elimine las rebabas del tubo de suministro para evitar dañar el
sello del empaque de anillo (O-ring).
NOTA: La arandela no es necesaria para las instalaciones sobre la
cubierta acabada/borde de bañera.
Si la instalación incluye una cubierta no acabada revestida de
azulejos, deslice una arandela (con el lado plano orientado hacia
el frente) por el tubo de suministro.
Cubierta no
acabada
Acabado
con
azulejos
1-1/4"
(3,2 cm)
Arandela
Tubo de
suministro
del surtidor
Cubierta no
acabada
Cubierta
acabada
Kohler Co. Español-4 1012557-2-B

3. Instale el surtidor
PRECAUCIÓN: Riesgo de daños al producto. Tenga cuidado al
instalar el montaje del surtidor para no causar daños al sello del
empaque de anillo (O-ring).
¡IMPORTANTE! Mantenga limpio el tubo de suministro del surtidor
por encima de la cubierta acabada para evitar dañar el sello del
empaque de anillo (O-ring).
Afloje los tornillos de fijación en la manga.
Instale la manga en el tubo de suministro del surtidor girándola
hasta que haga contacto con la arandela o cubierta.
Alinee la manga con los tornillos de fijación descentrados (sin
estar orientados hacia el frente o hacia atrás) del tubo del
surtidor.
Apriete los tornillos de fijación.
Si está incluido, coloque el anillo sobre la manga de manera que
se apoye sobre la arandela.
Aplique una tira de masilla de plomería u otro sellador por
debajo de la base del surtidor según las instrucciones del
fabricante.
Coloque el surtidor en la manga y presione hacia abajo con
cuidado hasta que el surtidor esté en contacto con la cubierta
acabada.
Tornillo
de fijación
Tornillo de
fijación
Manga
Tornillo de
fijación
Anillo
decorativo
Aplique masilla
de plomería.
Tapón
1012557-2-B Español-5 Kohler Co.
