Kohler K-9486 User manual

Installation Guide
Shower Receptor with Integral Seat
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-9486 K-9488
K-9489 K-9496
1058614-2-B

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before
you start installation. If you encounter any installation or performance problems, please don’t hesitate to
contact us. Our phone numbers and website are listed on the back cover. Thanks again for choosing Kohler
Company.
Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Locate the rough plumbing for the drain in accordance with the roughing-in dimensions for your
particular model.
A variety of installations are possible. These instructions show suggested installation procedures,
your particular installation may require other construction techniques.
Please read these instructions carefully to familiarize yourself with the required tools, materials, and
installation sequences.
Your shower receptor comes packaged in a single carton containing a one-piece shower receptor.
This carton will fit through any standard door. You should not remove the receptor from the
package until you are ready to install it.
Unpack and inspect the shower receptor for damage. If you find any damage, do not install the
receptor. Report the specific problem to your dealer immediately.
After inspection, return the shower receptor to the carton until you are ready to install it.
The shower receptor must be installed to an adequately supported, level subfloor.
Before installing the stud framing for the shower receptor, locate a 2″(5.1 cm) diameter drain pipe
that extends 3/8″(1 cm) above the subfloor.
Make sure the installation area is clean and free of all debris. If remodeling, remove all finished wall
material to expose the framing and remove all floor coverings to expose the subfloor.
Provide properly dimensioned framing.
This shower receptor is designed for an alcove installation.
The exact location of the end studs will depend on the thickness of the finished wall material.
Plus:
• Common Woodworking
Tools and Materials
• Nails/Drywall Screws
• Drop Cloth
• 2x4's or 2x6's
• Water Resistant Wall Material
• Furring Strips
Pencil Level Silicone
Sealant
Plumbers
Putty
Knife
Square
Screwdriver
Drill
Safety
Glasses
Tape
Measure
Claw
Hammer
Pipe
Wrench
1058614-2-B 2 Kohler Co.

Before You Begin (cont.)
If the unit will be adjacent to vertical ducts or chases, surround the unit with fire-rated,
water-resistant wall material.
When fire-rated wall material is specified, stud-opening dimensions are toward the exposed side of
the wall material.
Kohler Co. 3 1058614-2-B

Roughing-In
IMPORTANT! All dimensions are nominal. The stud opening tolerance is +1/4″(6 mm) and -0 (0 mm).
Carefully measure your fixture before determining enclosure size. When a fire-rated wall is specified,
dimensions are to the inside of the wall board. Some shimming between the stud frame and the fixture
may be required. Dimensions given in the roughing-in information are crucial for proper installation.
Construct the framing and plumbing accurately.
NOTE: If a firewall is required, increase the roughing-in dimensions according to the thickness of the
firewall material. Stud opening dimensions must be measured toward the exposed side of the wall
material.
NOTE: If the unit will be installed against a masonry wall, make provisions for plumbing connections.
Construct a separate frame wall a minimum of 6″(15.2 cm) from the masonry wall.
7/8" (2.2 cm)
Model K-9486, K-9488
48" (121.9 cm)
Model K-9489, K-9496
60" (152.4 cm)
16" (40.6 cm)
36" (91.4 cm)
21"
(53.3 cm)
2-1/2"
(6.4 cm)
19-1/2"
(49.5 cm) 18-7/16"
(46.8 cm)
17" (43.2 cm) from
seat to drain.
8-3/4"
(22.2 cm)
4-3/4" (12.1 cm)
29-1/4" (74.3 cm)
6-1/4"
(15.9 cm)
27-3/4"
(70.5 cm)
1-1/2"
(3.8 cm)
1-1/2"
(3.8 cm)
3/8" (1 cm) R.
1/2" (1.3 cm) R.
Flange Detail
1058614-2-B 4 Kohler Co.

1. Install the Plumbing
NOTE: Follow all local codes, standards, and regulations.
Locate rough plumbing for the drain according to the correct model’s roughing-in dimensions. Refer
to the roughing-in provided with this guide.
NOTE: If the plumbing will be located on the unfinished stud wall, install the supplies after the receptor
is installed.
Position the plumbing according to the roughing-in information.
Cap the supplies and check for leaks.
Install a 2″(5.1 cm) diameter drain line to extend 3/8″(1 cm) above the subfloor or slab. A pocket is
required in a slab construction to accommodate the drain fitting.
Provide access at the back of the plumbing wall to make drain connections to the receptor.
4-1/2" (11.4 cm) D. Min
3/8" (1 cm)
Wood Subfloor
2" (5.1 cm) Drain Pipe
1-1/2" (3.8 cm)
Min
3/8" (1 cm)
Concrete Subfloor
2" (5.1 cm) Drain Pipe
4-1/2" (11.4 cm) D. Min
Kohler Co. 5 1058614-2-B

2. Construct the Stud Framing
IMPORTANT! If a shower door will be installed, refer to the shower door installation instructions for any
special framing considerations.
NOTE: Additional support is not required for the shower receptor if the subfloor is plumb and level with
respect to the stud framing. If the subfloor is not level, shimming may be required to level the unit.
NOTE: Stud pocket tolerance is +1/4 (6 mm), -0 (-0 mm) when fire-rated material wall is specified.
Dimensions are to the inside of the wallboard.
Construct 2x4 or 2x6 stud framing according to the roughing-in information for your particular
model.
NOTE: If necessary, leave one of the stud pocket walls loose until the shower receptor is moved into
position. After the receptor has been moved into position, align and fasten the remaining wall in the stud
pocket.
Provide double or triple stud framing around the opening of the stud pocket.
Verify that the stud pocket framing is square and plumb.
Verify the subfloor is level. Shim as necessary.
36"
(91.4 cm)
20"
(50.8 cm)
(A)
8-3/4"
(22.2 cm)
K-9488 = 48" (121.9 cm)
K-9496 = 60" (152.4 cm)
(A)
K-9486 = 48" (121.9 cm)
K-9489 = 60" (152.4 cm)
(A)
36"
(91.4 cm)
20"
(50.8 cm)
(A) 8-3/4"
(22.2 cm)
1058614-2-B 6 Kohler Co.

3. Prepare the Receptor
WARNING: Risk of product or property damage. Do not support the shower receptor by the rim. The
weight of the shower receptor should be supported by the bottom of the shower receptor.
CAUTION: Risk of product or property damage. If a watertight seal on the drain is not obtained,
water damage to the receptor bottom and the subfloor may occur.
Install the drain to the shower receptor according to the drain manufacturer’s instructions. Follow
all local building codes, standards, and regulations.
Make sure the shower receptor is level and the bottom of the shower receptor is resting on the
subfloor. Shim as necessary.
Clean the shower receptor to reduce the risk of surface damage, then place a clean drop cloth or
other similar material into the bottom of the shower receptor. This will ensure the unit will not
scratch during the installation process.

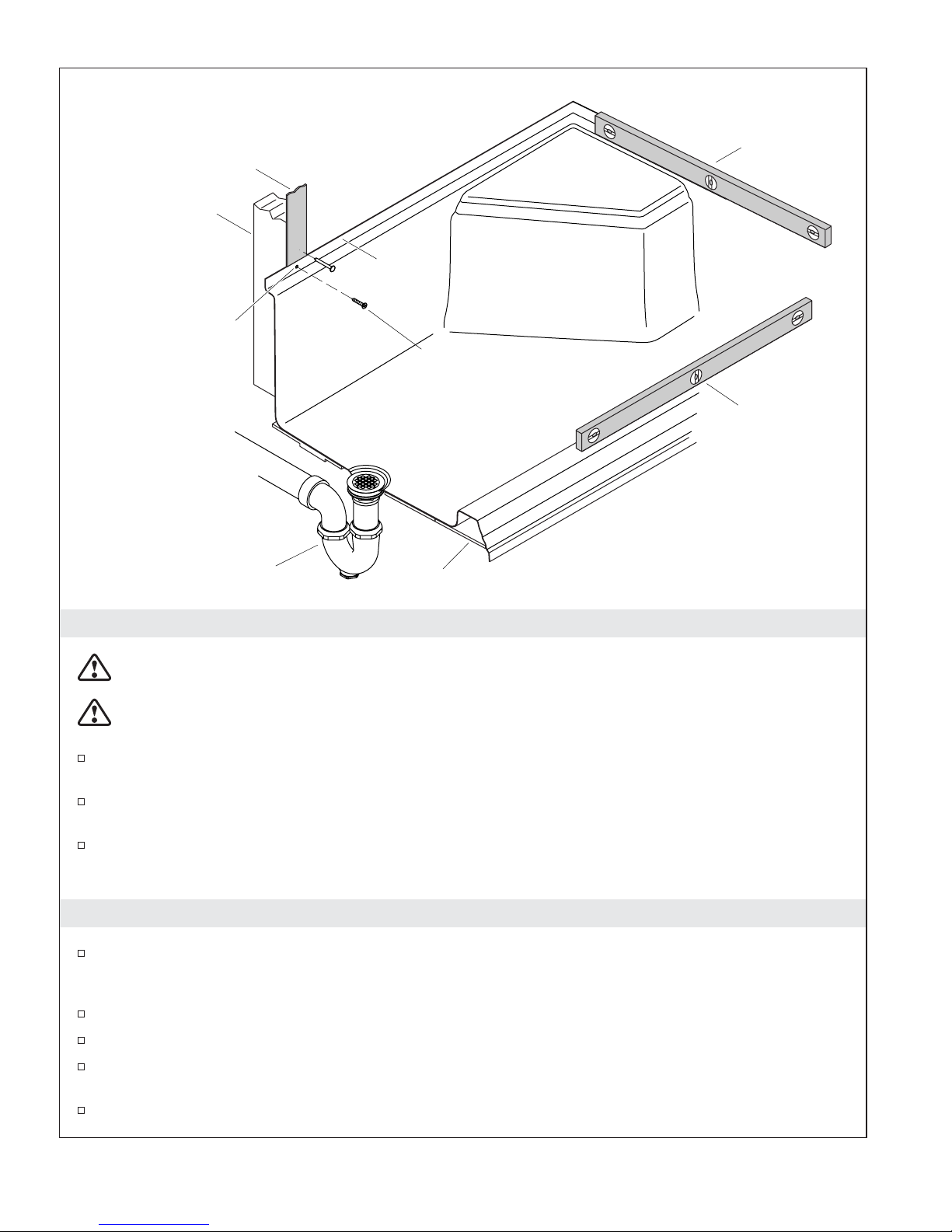

4. Secure the Receptor
Drill 1/8″(3 mm) holes through the nailing-in flange at all stud locations. If needed, shim between
the nailing-in flange and the stud to prevent cracking while drilling and to remove any gap between
the studs and the nailing-in flange.
Secure the nailing-in flange to the studs with screws or galvanized screws.
Attach 1/4″furring strips to the studs around the receptor.
Attach the drain to the P-trap according to the manufacturer’s instructions. Follow all local building
codes, standards, and regulations.
Install the faucet valving. Open the water supplies and check all connections for leaks.
1/4" Furring Strip
Stud
Attach drain to P-trap.
Nailing-In
Flange
Screw or
Galvanized Nail
Subfloor
Check
level here.
Check
level here.
Drill 1/8" (3 mm) holes
through nailing-in flange.
Kohler Co. 7 1058614-2-B

Secure the Receptor (cont.)
Run water into the receptor and check the drain connection for leaks.
1058614-2-B 8 Kohler Co.

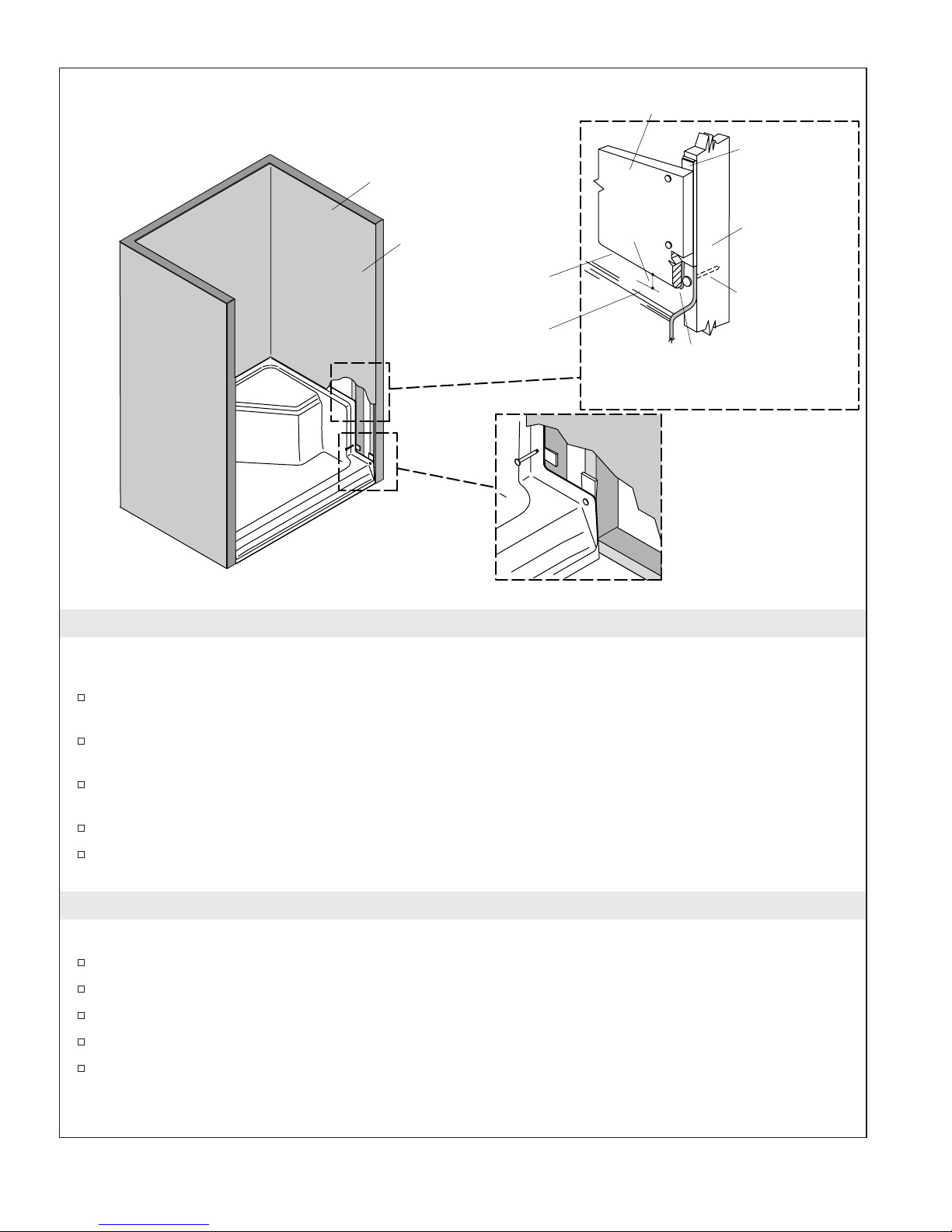

5. Install the Finished Wall Material
IMPORTANT! If the shower receptor is adjacent to vertical ducts or chases, the shower receptor must be
surrounded with fire-rated, water-resistant wall material.
Install the wallboard with the factory edge (the paperbound edge) a minimum of 5/8″(15 mm)
above the finished, nailing-in flange threshold of the shower receptor.
Apply silicone sealant to the upper portion of the nailing-in flange where it will meet the
water-resistant wall material.
Ensure the front nailing-in flanges are similarly furred, and the wallboard is sealed to the nailing-in
flange.
Mud, tape, and finish the wallboard.
Seal the joints between the receptor rim and the finished wall with silicone sealant. RTV (Room
Temperature Vulcanizing) sealant is recommended.
6. Complete the Installation
NOTE: Refer to the sealant and/or putty manufacturer’s instructions for proper application techniques.
Seal around the valving and outlets with silicone sealant or plumbers putty.
Install the shower trim and drain trim according to the manufacturer’s instructions.
Install the shower door according to the manufacturer’s instructions.
Install the finished floor.
Apply silicone sealant along the front edge of the receptor where it meets the floor.
Wallboard
Check walls
for plumb.
2x4
Framing
Galvanized
Nail
5/8"
(1.6 cm)
Min
Paperboard
Edge Down
Nailing-In Flange
Threshold Silicone Sealant
Furring Strip
Finished Wall
Kohler Co. 9 1058614-2-B

7. Clean-Up
Consult the care and cleaning directions in the Homeowners Guide before cleaning the unit.
When cleaning up after installation, do not use abrasive cleansers, as they might scratch and dull
the product surface.
Remove stubborn stains, paint, or tar with turpentine or paint thinner.
Do not allow cleaners containing petroleum distillates to remain in contact with the product surfaces
for any length of time.
Remove plaster by scraping the surface with a wood edge. Do not use metal or wire tools. Use a
powder type detergent on a damp cloth to provide mild abrasive action to the residual plaster.
1058614-2-B 10 Kohler Co.

Guide d’installation
Receveur de douche avec siège intégré
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s’il vous plaît quelques
minutes pour lire ce manuel avant de commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone et notre adresse du site internet sont
au verso. Merci encore d’avoir choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Localiser l’emplacement de la plomberie brute du drain, selon les dimensions du plan de
raccordement du modèle particulier.
Une variété d’installations sont possibles. Ces instructions montrent les procédures d’installation, il
se pourrait que vous ayez à utiliser d’autres techniques pour votre installation.
Veuillez lire avec attention ces instructions pour se familiariser avec les outils et matériels requis,
ainsi que les étapes d’installation.
Les receveurs de douche sont emballés dans un seul carton contenant un receveur d’une seule pièce.
Ce carton passera par une porte standard quelconque. Ne retirez-pas le receveur de son carton
jusqu’au moment de sa pose.
Déballer et inspecter le receveur de douche pour en déceler tout dommage. Si vous notez des
dommages, ne pas installer ce receveur. Veuillez immédiatement informer votre distributeur du
problème.
Après l’inspection, remettre le receveur de douche dans son emballage en attendant de commencer
l’installation.
Le receveur de douche doit être installé sur un plancher correctement supporté et nivelé.
Plus :
• Outils et matériels de menuiserie
communs
• Clous/vis pour cloison sèche
• Chiffon
• 2x4 ou 2x6
• Matériau hydrorésistant du mur
• Tasseaux
Crayon à papier Niveau à bulles Matériau
d'étanchéité
Mastic de
plomberie
Couteau
Équerre
Tournevis
Perceuse
Lunettes de
protection
Mètre
ruban
Clé à
griffes
Marteau à
griffes
Kohler Co. Français-1 1058614-2-B

Avant de commencer (cont.)
Avant d’installer le cadrage du montant du receveur de douche, localiser un tuyau de drain de 2″
(5,1 cm) qui s’étend de 3/8″(1 cm) au-dessus du plancher.
S’assurer que l’aire d’installation soit propre et exempte de tous débris. Dans le cas d’une
rénovation, retirer tous les matériaux du mur fini pour exposer le cadrage et retirer tous les
revêtements du sol pour exposer le plancher.
Prévoir un cadrage aux dimensions appropriées.
Ce receveur de douche est conçu pour une installation en alcôve.
L’emplacement exact des montants d’extrémité dépendra de l’épaisseur du matériau du mur fini.
Si le module sera adjacent aux conduites pour caniveau ou de tuyauteries verticales, entourer l’unité
avec un matériau pour mur classé résistant au feu et hydrorésistant.
Dans le cas d’un mur classé résistant au feu spécifié, les dimensions d’ouverture des montants sont
vers le côté exposé du matériau du mur.
1058614-2-B Français-2 Kohler Co.

Plan de raccordement
IMPORTANT ! Toutes les dimensions sont nominales. La tolérance d’ouverture du montant est de +1/4″
(6 mm) et -0 (0 mm). Mesurer avec précision l’appareil sanitaire avant de déterminer la taille capacitaire.
Dans le cas d’un mur côté pour sa résistance au feu, les dimensions sont celles de l’intérieur du mur. Un
calage entre le cadre du montant et l’appareil sanitaire pourrait être nécessaire. Les dimensions fournies
dans le plan du raccordement sont cruciales pour une bonne installation. Construire le cadre et la
plomberie avec exactitude.
REMARQUE : Si un pare-feu est requis, augmenter les espaces de raccordement en fonction de l’épaisseur
du matériau du pare-feu. Les dimensions d’ouverture des montants doivent être mesurées vers le côté
exposé du matériau du mur .
REMARQUE : Si cette unité est installée sur un mur en maçonnerie, prendre des dispositions pour les
connexions de la plomberie. Construire un cadre séparé à un minimum de 6″(15,2 cm) du mur en
maçonnerie.
7/8" (2,2 cm)
Modèles K-9486, K-9488
48" (121,9 cm)
Modèles K-9489, K-9496
60" (152,4 cm)
16" (40,6 cm)
36" (91,4 cm)
21"
(53,3 cm)
2-1/2"
(6,4 cm)
19-1/2"
(49,5 cm) 18-7/16"
(46,8 cm)
17" (43,2 cm) du
siège au drain.
8-3/4"
(22,2 cm)
4-3/4" (12,1 cm)
29-1/4" (74,3 cm)
6-1/4"
(15,9 cm)
27-3/4"
(70,5 cm)
1-1/2"
(3,8 cm)
1-1/2"
(3,8 cm)
Ø 3/8" (1 cm)
Ø 1/2" (1,3 cm)
Détail de bride
Kohler Co. Français-3 1058614-2-B

1. Installer la plomberie
REMARQUE : Suivre tous les codes locaux, standards et toutes les réglementations.
Localiser la plomberie pour le drain selon les dimensions de raccordement du modèle correct. Se
référer au raccordement fourni dans ce guide.
REMARQUE : Si la plomberie doit être localisée sur la partie murale non finie, installer les alimentations
après que le receveur soit installé.
Positionner la plomberie selon l’information du plan du raccordement.
Boucher les alimentations et vérifier s’il y a des fuites.
Installer un conduit de drain de 2″(5,1 cm) de manière à ce qu’il s’étende de 3/8″(1 cm) au dessus
du plancher. Il faut prévoir un logement dans la dalle de construction pour le raccord du drain.
Fournir un accès à l’arrière du mur de plomberie pour faire les connexions au receveur.
4-1/2" (11,4 cm) Ø Min
3/8" (1 cm)
Plancher en bois
2" (5,1 cm) Tuyau du drain
2" (5,1 cm)
Tuyau du drain
1-1/2" (3,8 cm)
Min
3/8" (1 cm)
4-1/2" (11,4 cm) Ø Min
Plancher
en béton
1058614-2-B Français-4 Kohler Co.

2. Construire le cadrage du montant
IMPORTANT ! Si une porte de douche sera installée, se référer aux instructions du fabricant de la porte de
douche pour toutes spécifications particulières du cadrage.
REMARQUE : Un support additionnel n’est pas requis pour le receveur de douche si le plancher est nivelé
et d’aplomb avec le cadrage du montant. Si le plancher n’est pas nivelé, il faudra placer des cales pour
niveler l’unité.
REMARQUE : La tolérance de l’enveloppe du montant est +1/4 (6 mm), -0 (-0 mm) lorsqu’un mur classé
résistant au feu est spécifié. Les dimensions sont celles de l’intérieur du mur.
Construire le cadrage du montant de2x4oude2x6tout en suivant le plan de construction de
votre modèle.
REMARQUE : Si nécessaire, laisser une des enveloppes du montant desserrée jusqu’à mettre le receveur
de douche en place. Après avoir mis le receveur en position, aligner et serrer le mur restant dans
l’enveloppe du montant.
Fournir des montants de cadrage double ou triple autour de l’ouverture de l’enveloppe du montant.
Vérifier que le cadrage de l’enveloppe du montant soit d’équerre et d’aplomb.
Vérifier que le plancher est nivelé. Caler si nécessaire.
36"
(91,4 cm)
20"
(50,8 cm)
(A)
8-3/4"
(22,2 cm)
K-9488 = 48" (121,9 cm)
K-9496 = 60" (152,4 cm)
(A)
K-9486 = 48" (121,9 cm)
K-9489 = 60" (152,4 cm)
(A)
36"
(91,4 cm)
20"
(50,8 cm)
(A) 8-3/4"
(22,2 cm)
Kohler Co. Français-5 1058614-2-B

3. Préparer le receveur
AVERTISSEMENT : Risque d’endommagement du produit. Ne pas supporter le receveur de douche
par le rebord. Le poids du receveur de la douche doit être supporté pas sa base.
ATTENTION : Risque d’endommagement du produit. Si le joint d’étanchéité du drain n’est pas
performant, des dommages causés par l’eau à la base du receveur et au plancher auront lieu.
Installer le drain au receveur de la douche et selon les instructions du fabricant. Suivre tous les
codes de construction locaux, standards et toutes les réglementations.
S’assurer que le receveur de douche est nivelé et que la base repose sur le plancher. Caler si
nécessaire.
Nettoyer le receveur de douche réduit le risque d’endommagement de la surface, puis placer une
bâche propre ou matériau similaire au fond du receveur de douche. Ceci préviendra l’unité d’être
rayée durant le processus d’installation.
4. Sécuriser le receveur de douche
Percer des trous de 1/8″(3 mm) à travers de la bride de cloutage aux emplacements du montant. Si
besoin, caler entre la bride de cloutage et le montant pour éviter le craquèlement en forant et pour
éliminer tout espace entre les montants et la bride de cloutage.
Sécuriser la bride de cloutage aux montants, à l’aide de vis ou de vis galvanisées.
Attacher des planchettes de 1/4″(3 mm) d’épaisseur aux montants autour du receveur.
Attacher le drain au siphon en P selon les instructions du fabricant. Suivre tous les codes lde
construction locaux, standards et toutes les réglementations.
Planchette de 1/4"
Montant
Attacher le drain
au siphon en P.
Bride de
cloutage
Vis ou clou
galvanisé
Plancher
Vérifier le
niveau ici.
Vérifier le
niveau ici.
Percer des orifices de
1/8" (3 mm) sur la bride
de cloutage.
1058614-2-B Français-6 Kohler Co.

Sécuriser le receveur de douche (cont.)
Installer la vanne de robinet. Ouvrir les alimentations d’eau et vérifier s’il y a des fuites dans les
connexions.
Faire couler l’eau dans le receveur et vérifier s’il y a des fuites dans la connexion du drain.
Kohler Co. Français-7 1058614-2-B

5. Installer le matériau du mur fini
IMPORTANT ! Si le receveur de douche est adjacent aux conduites pour caniveau ou de tuyauteries
verticales, entourer l’unité avec un matériau pour mur classé résistant au feu et hydrorésistant.
Installer le carton plâtre avec l’arête (en papier broché) à un maximum de 5/8″(15 mm) au-dessus
de la surface finie, seuil de la bride de cloutage du receveur de douche.
Appliquer du mastic d’étanchéité à la silicone sur la partie supérieure de la bride de cloutage, à la
rencontre du matériau du mur hydrorésistant.
S’assurer que les brides de cloutage sont préparées de la même façon, et le carton plâtre scellé à la
bride de cloutage.
Étanchéifier, coller et finir le carton-plâtre.
Fixer les joints entre le rebord du receveur et le mur fini à l’aide de mastic à la silicone. La silicone
RTV (Vulcanisation à température ambiante) d’étanchéité est conseillé.
6. Compléter l’installation
REMARQUE : Se référer aux instructions du fabricant du mastic pour de bonnes techniques d’application.
Sceller autour des valves et des sorties avec de la silicone ou du mastic de plombier.
Installer la garniture de douche et la garniture du drain conformément aux instructions du fabricant.
Installer la porte de douche conformément aux instructions du fabricant.
Installer le sol fini.
Appliquer du mastic à la silicone le long du rebord avant du receveur à la rencontre du sol.
Panneau mural
Vérifer la mise
d'aplomb des murs.
Cadre de 2 x 4
Clou
Galvanisé
5/8"
(1,6 cm)
Min
Carton arête
vers le bas
Seuil de bride de
cloutage Joint en silicone
Tasseau
Mur fini
1058614-2-B Français-8 Kohler Co.

7. Nettoyage après installation
Consulter les recommandations d’entretien et de nettoyage dans le guide du propriétaire avant de
commencer le nettoyage de l’unité.
Ne pas utiliser de produits abrasifs pour le après l’installation, ces produits égratigneront et
abîmerons la surface de l’unité.
Retirer les taches résistantes, peinture, ou goudron avec de l’essence de térébenthine ou un diluant
pour peinture.
Ne jamais laisser tous produits à base de pétrole distillé sur toutes surfaces de l’unité pendant une
longue période de temps.
Les résidus de plâtre seront nettoyés avec une petite spatule en bois. Ne pas utiliser d’outils en
métal ou des brosses en fil de fer. Utilisez les détergents en poudre sur un chiffon humide pour
créer une action abrasive sur le plâtre.
Kohler Co. Français-9 1058614-2-B

Guía de instalación
Receptor de ducha con asiento integral
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos minutos para leer este manual antes
de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se encuentran en la cubierta posterior de esta
guía. Gracias nuevamente por escoger a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de construcción.
Coloque las tuberías para el desagüe conforme al diagrama de instalación de su modelo en
particular.
Es posible realizar varios tipos de instalaciones. En estas instrucciones encontrará procedimientos de
instalación recomendados, es posible que su instalación en particular requiera otras técnicas de
construcción.
Lea estas instrucciones atentamente para familiarizarse con la secuencia de instalación, las
herramientas y los materiales necesarios.
Su receptor de ducha viene embalado en una sola caja que contiene un receptor de ducha de una
pieza. Esta caja cabe a través de cualquier puerta de tamaño estándar. No saque el receptor de la
caja hasta que vaya a instalarlo.
Desembale el receptor y verifique que no esté dañado. Si observa daños, no instale el receptor.
Informe inmediatamente a su distribuidor del problema específico.
Después de revisar el receptor de ducha, vuelva a colocarlo en la caja hasta el momento de la
instalación.
El receptor de ducha se debe instalar en un subpiso a nivel y con soporte adecuado.
Antes de instalar la estructura de postes de madera para el receptor de ducha, ubique la tubería de
desagüe de 2″(5,1 cm) de diámetro, que sobresalga 3/8″(1 cm) arriba del subpiso.
Más:
• Herramientas y materiales comunes
para carpintería
• Clavos/tornillos para paneles de yeso
• Lona para el piso
• Listones de 2x4 ó 2x6
• Material de pared resistente al agua
• Listones de enrasar
Lápiz Nivel Sellador Masilla de
plomería
Cuchillo
Escuadra
Destornillador
Taladro
Lentes de
seguridad
Cinta para
medir
Llave para
tubo
Martillo de
uña
Kohler Co. Español-1 1058614-2-B
