Kohler K-377 User manual

Installation Guide
Kitchen Sink Faucets
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-377, K-378 K-677, K-678
1015074-2-B

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and web site are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
Shut off the water supplies.
Carefully inspect waste and supply tubing for any sign of
damage and replace if necessary.
For new installations, assemble the faucet on the sink before
installing the sink.
Before installation, unpack the new faucet and inspect it for
damage. Return the faucet to the carton until you are ready to
install it.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable Wrench Plumbers Putty Pencil Assorted
Screwdrivers Thread
Sealant
Pliers Assorted Hex
Wrenches Pipe
Wrench Tube Cutter
1015074-2-B 2 Kohler Co.

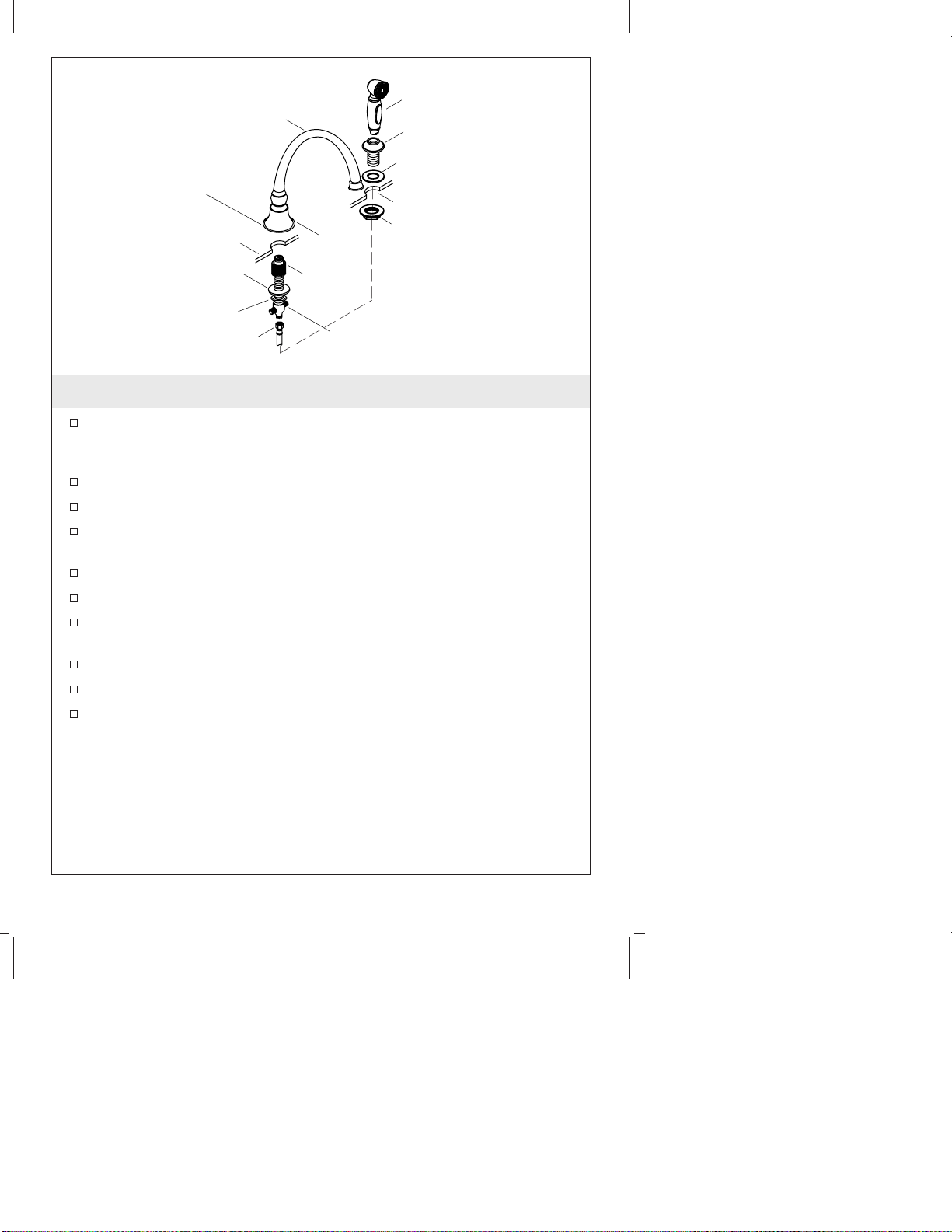

1. Spout/Handspray Installation
Apply a bead of plumbers putty or other sealant to the underside
of the spout base according to the manufacturer’s instructions.
Thread the nut and washer to the bottom of the shank.
Insert the shank from the bottom of the sink.
Thread the spout to the bottom of the shank, then loosen the
spout 1/8 of a turn.
Tighten the nut and washer to secure the shank to the sink.
Slide the provided gasket to the spray holder.
Slide the spray holder through the mounting hole from above.
Securely hand tighten the nut to the shank from under the sink.
Insert the handspray hose through the spray holder.
Attach the hose to the shank tee using thread sealant.
Spout
Base
Handspray
Spray Holder
Gasket
Mounting Hole
Nut
Shank
Shank Tee
Handspray Hose
Nut
Washer
Sink
Spout
Apply plumbers putty.
Kohler Co. 3 1015074-2-B

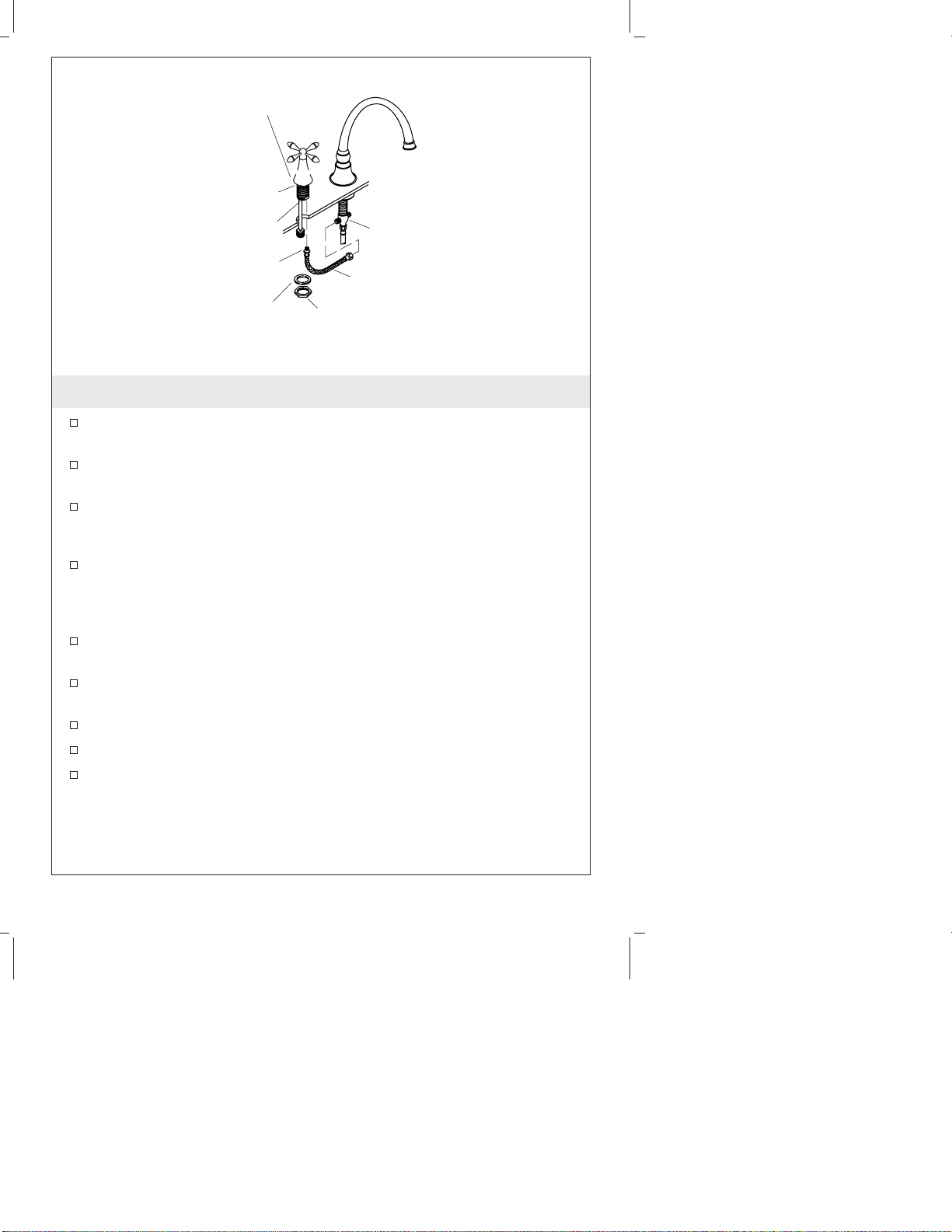

2. Valve Body/Tee Installation
Apply thread sealant to the coupling nut threads of the flexible
hoses.
Thread the flexible hoses to the valve body outlets. Do not
overtighten.
Apply a bead of plumbers putty or other sealant to the underside
of the escutcheons according to the manufacturer’s instructions.
Insert the valve bodies into the mounting holes from the top of
the sink. Make sure the hot valve body is installed in the
left-hand hole and the cold valve body is installed in the
right-hand hole.
Install a washer and nut to the bottom of the valve bodies.
Align the valve bodies so the copper tubing faces the outside.
Wrench tighten the nuts.
Remove any excess plumbers putty.
Connect and tighten the hoses to the shank tee.
Coupling
Nut Flexible
Hose
Shank Tee
Apply
plumbers
putty.
Nut
Washer
Escutcheon
Valve Body
1015074-2-B 4 Kohler Co.

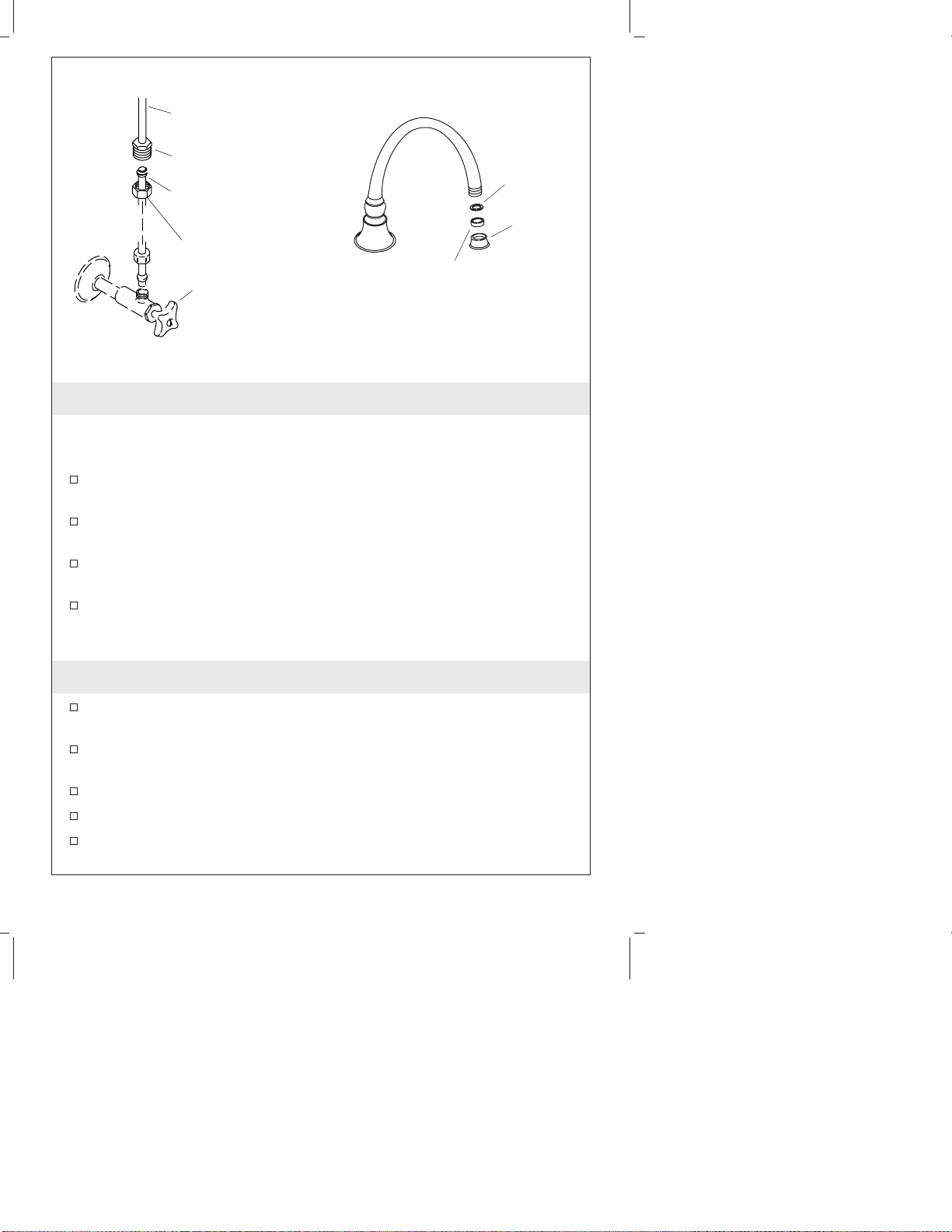

3. Supply Installation
NOTE: If the sink is not installed, install it at this time. Be sure to
follow all instructions packed with the sink.
Slide the coupling nuts and ferrules onto the supply tubes.
Secure the supply tubes and valve body inlets with coupling nuts.
Carefully insert the supply tubes into the valve body inlets and
shut-off valve outlets (if used).
Position the round end of the supply tube squarely to the valve
inlet and supply stop. Tighten all coupling nuts.
4. Installation Checkout
Ensure that both faucet handles are turned off. Hot is clockwise
close and cold is counterclockwise close.
Turn on the hot and cold water supplies. Check for leaks.
Turn on the hot and cold water supplies.
Remove the aerator by turning it counterclockwise.
Turn on the hot and cold faucet handles for one minute to flush
debris from the faucet.
Close the hot and cold water handles.
Reattach the aerator by turning it clockwise until hand tight.
Water Supply
Tube
Faucet Supply
Hose
Nut
Inlet
Supply Stop
Washer
Aerator Chamber Assembly
Aerator Body
Kohler Co. 5 1015074-2-B

Guide d’installation
Robinets d’évier de cuisine
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et adresse internet sont au verso. Merci encore d’avoir choisi
la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper les alimentations d’eau.
Vérifier avec soin si l’évacuation ou les tubes d’alimentation pour
déceler tout signe d’endommagement et remplacer si nécessaire.
Pour de nouvelles installations, installer le robinet sur l’évier
avant d’installer ce dernier.
Avant l’installation, déballer le nouveau robinet et l’examiner
pour en déceler tout dommage. Remettre le robinet dans son
emballage de protection jusqu’à être prêt à l’installation.
Cléà
molette
Coupe-tubes
Clé
hexagonale
Tournevis
assortis
Mastic de
plombier
Joint
d'étanchéité
pour filetage
Clé à
griffes
Crayon à
papier
Pinces
Kohler Co. Français-1 1015074-2-B

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Kohler Co. Français-2 1015074-2-B

1. Installation du bec/vaporisateur
Appliquer du mastic d’étanchéité ou un produit semblable sur le
dessous de la base du bec selon les instructions du fabricant du
mastic.
Visser l’écrou et la rondelle sur la base du manche.
Insérer le manche de la base de l’évier.
Visser le bec à la base du manche, puis desserrer le bec de 1/8 de
tour.
Serrer l’écrou et la rondelle pour sécuriser le manche sur l’évier.
Glisser le joint fourni sur le support du vaporisateur.
Glisser le support du vaporisateur à travers l’orifice de montage
d’en-dessus.
Sécuriser à la main l’écrou sur le manche d’en-dessous de l’évier.
Insérer le flexible du vaporisateur dans son support.
Attacher le tuyau au T du manche avec du joint d’étanchéité pour
filetage.
Base du
bec
Vaporisateur
Porte-vaporisateur
Joint d'étanchéité
Trou de fixation
Écrou
Manche
T de manche
Flexible de vaporisateur
Écrou
Rondelle
Évier
Bec
Appliquer du mastic
de plomberie.
1015074-2-B Français-3 Kohler Co.

2. Installation corps de valve/T
Appliquer du joint d’étanchéité aux filetages des écrous de
couplage des tuyaux flexibles.
Connecter les tuyaux flexibles les sorties des corps de valve. Ne
pas trop serrer.
Appliquer du mastic de plombier ou un joint semblable sous les
appliques selon les instructions du fabricant du mastic.
Insérer les corps des valves dans les orifices de fixation au-dessus
de l’évier. S’assurer que le corps de valve d’eau chaude soit
installé dans l’orifice gauche, et que celui d’eau froide le soit dans
l’orifice droit.
Installer une rondelle et un écrou à la base des corps de valve.
Aligner les corps de valve de manière à orienter la tuyauterie en
cuivre vers l’extérieur.
Serrer les écrous à la clé.
Retirer tout excédent de mastic de plombier.
Raccorder et serrer les flexibles au T du manche.
Corps de
la valve
Écrou de
couplage Tuyau
flexible
T de
manche
Appliquer
du mastic
de
plomberie.
Écrou
Rondelle
Applique
Kohler Co. Français-4 1015074-2-B

3. Installer l’alimentation
REMARQUE : Installer l’évier à cet instant, s’il ne l’est pas déjà.
S’assurer de suivre les instructions emballées avec l’évier.
Glisser les écrous de couplage et bagues d’extrémité sur les
tuyaux d’alimentation.
Sécuriser les tubes d’alimentation et les entrées de corps avec les
écrou de couplage.
Insérer délicatement les tuyaux d’alimentation dans les entrées du
corps de valve et sorties de valve de fermeture (si utilisés).
Positionner avec soin l’extrémité arrondie du tube d’alimentation
d’équerre sur l’entrée de valve et robinet d’arrêt. Serrer tous les
écrous de couplage.
4. Vérification de l’installation
S’assurer de fermer les deux poignées de robinet. Le chaud est à
droite et froid est vers la gauche.
Ouvrir les alimentations d’eau chaude et froide. Vérifier s’il y a
des fuites.
Ouvrir les alimentations d’eau chaude et froide.
Retirer l’aérateur en le tournant vers la gauche.
Ouvrir l’eau chaude et froide pendant une minute pour purger
les débris du robinet.
Tube
d'alimentation
d'eau
Tuyau
d'alimentation
robinet
Écrou
Entrée
Robinet d'arrêt
d'alimentation
Rondelle
Ensemble
chambre
aérateur
Corps de
l'aérateur
1015074-2-B Français-5 Kohler Co.

Vérification de l’installation (cont.)
Fermer les poignées d’eau chaude et froide.
Rattacher l’aérateur en le pivotant vers la droite jusqu’au serrage.
Kohler Co. Français-6 1015074-2-B

Guía de instalación
Griferías de fregadero de cocina
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en el reverso de esta guía. Gracias nuevamente por escoger
a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre los suministros de agua.
Revise con cuidado los tubos de suministro y de desagüe para
ver si están dañados y cámbielos de ser necesario.
En las instalaciones nuevas, monte la grifería en el fregadero
antes de instalar el fregadero.
Antes de la instalación, desembale la grifería nueva y revise con
cuidado todas las piezas para ver si están dañadas. Luego, vuelva
a poner la grifería en la caja hasta el momento de la instalación.
Masilla de
plomería
Cinta
selladora de
roscas
Llave ajustable
Juego de llaves
hexagonales Llave para tubo
Pinzas Cortatubos
Lápiz Destornilladores
surtidos
Kohler Co. Español-1 1015074-2-B

Antes de comenzar (cont.)
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
Kohler Co. Español-2 1015074-2-B

1. Instalación del surtidor/rociador
Aplique una tira de masilla de plomería u otro sellador en la
parte inferior de la base del surtidor según las instrucciones del
fabricante.
Enrosque la arandela y la tuerca en la parte inferior del vástago.
Inserte el vástago por la parte inferior del fregadero.
Enrosque el surtidor en la parte inferior del vástago, luego afloje
el surtidor un octavo de vuelta.
Apriete la arandela y la tuerca para fijar el vástago en el
fregadero.
Deslice el empaque incluido por el soporte del rociador.
Inserte el soporte del rociador por la parte superior del orificio de
fijación.
Apriete bien la tuerca con la mano en el vástago por debajo del
fregadero.
Inserte la manguera del rociador a través del soporte del rociador.
Conecte la manguera a la T del vástago mediante cinta selladora
de roscas.
Base del
surtidor
Rociador
Soporte del rociador
Empaque
Orificio de fijación
Tuerca
Vástago
T del vástago
Manguera del rociador
Tuerca
Arandela
Fregadero
Surtidor
Aplique masilla
de plomería.
1015074-2-B Español-3 Kohler Co.

2. Instale el cuerpo de válvula/la T
Aplique cinta selladora a las roscas de la tuerca de acoplamiento
en las mangueras flexibles.
Enrosque las mangueras flexibles en las salidas del cuerpo de la
válvula. No apriete demasiado.
Aplique una tira de masilla de plomería u otro sellador en la
parte inferior de los chapetones, según las instrucciones del
fabricante.
Inserte los cuerpos de válvula en los orificios de fijación desde la
parte superior del fregadero. Asegúrese de que el cuerpo de la
válvula del agua caliente esté instalado en el orificio izquierdo y
el cuerpo del agua fría esté instalado en el orificio derecho.
Instale una arandela y una tuerca en la parte inferior de los
cuerpos de válvula.
Alinee los cuerpos de válvula de manera que el tubo de cobre
esté orientado hacia el exterior.
Apriete las tuercas con una llave.
Elimine el exceso de masilla de plomería.
Conecte las mangueras a la T del vástago y apriételas.
Cuerpo de
válvula
Tuerca de
acoplamiento Manguera
flexible
T del
vástago
Aplique
masilla de
plomería.
Tuerca
Arandela
Chapetón
Kohler Co. Español-4 1015074-2-B

3. Instale los suministros
NOTA: Si el fregadero no está instalado, instálelo en este momento.
Asegúrese de seguir todas las instrucciones incluidas con el
fregadero.
Deslice las tuercas de acoplamiento y los casquillos por los tubos
de suministro.
Fije los tubos de suministro y las entradas del cuerpo de la
válvula con las tuercas de acoplamiento.
Inserte los tubos de suministro con cuidado en las entradas del
cuerpo de la válvula y en las salidas de la llave de paso (en caso
de utilizarse).
Coloque el extremo redondeado del tubo de suministro a
escuadra con la entrada de la válvula y la llave de paso. Apriete
todas las tuercas de acoplamiento.
4. Verificación de la instalación
Verifique que ambas manijas de la grifería estén cerradas. El agua
caliente se cierra a la derecha y el agua fría se cierra a la
izquierda.
Abra los suministros del agua fría y caliente. Verifique que no
haya fugas.
Abra los suministros del agua fría y caliente.
Tubo de suministro
de agua
Manguera del
suministro de
la grifería
Tuerca
Entrada
Llave de paso
Arandela
Montaje de la
cámara del
aireador
Cuerpo del
aireador
1015074-2-B Español-5 Kohler Co.

Verificación de la instalación (cont.)
Gire el aireador hacia la izquierda para quitarlo.
Abra las manijas del agua caliente y fría durante un minuto para
eliminar los residuos de la grifería.
Cierre las manijas del agua fría y caliente.
Vuelva a montar el aireador girándolo a la derecha hasta que esté
apretado con la mano.
Kohler Co. Español-6 1015074-2-B

1015074-2-B

1015074-2-B

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2004 Kohler Co.
1015074-2-B
