Kohler K-14533 User manual

Installation Guide
Bidet Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página“ Español-1”
K-14533
1015486-2-B

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Carefully inspect waste and supply tubing for any sign of
damage.
Replace waste or supply tubing if necessary.
For new installations, install the faucet before installing the bidet.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified within the Price Book.
Sealant
Tape
Plumbers
Putty
Adjustable
Wrench
Assorted
Screwdrivers Sealant
1015486-2-B 2 Kohler Co.

1. Faucet Body Installation
NOTE: For single-hole bidets, the escutcheon, spacer and gasket are
not required. Use the rubber washer only.
Apply a bead of plumbers putty to the underside of the faucet
body according to the putty manufacturer’s instructions.
Set the spacer and gasket, with the gasket down, under the center
hole of the escutcheon.
Align the center hole of the escutcheon with the center hole of the
bidet.
Slide the washer over the supply hoses and into the groove on
the faucet body.
Insert the faucet supply tubing into the hole in the bidet.
Insert the lift rod into the hole at the rear of the faucet body.
From the underside of the bidet, place the bracket and nut onto
the mounting stud. Position the faucet with the lift rod toward
the back.
Tighten the nut securing the faucet to the bidet.
Remove excess putty from the escutcheon if it is installed.
Lift Rod
Washer
Spacer
Escutcheon
Supply
Hoses
Faucet
Body Bracket
Hoses
Nut
Lift
Rod
Mounting
Stud
Kohler Co. 3 1015486-2-B

2. Drain Style
Refer to the illustrations above to determine the drain style you
received with your faucet.
Please follow the instructions for your drain style.
Style A Drain Style B Drain
1015486-2-B 4 Kohler Co.

3. Drain Installation-Style A
Remove the protective material from the flange.
Wrap the bottom 2/3 of the flange threads with three layers of
sealant tape.
Apply a ring of plumbers putty or other sealant to the underside
of the flange according to the putty manufacturer’s instructions.
Insert the flange into the fixture drain hole.
Assemble the gasket (tapered side up) and washer to the flange
and partially thread the nut to the flange. Do not fully tighten the
nut at this time.
Install the body washer and drain body with the seal hole facing
the back of the fixture and securely tighten the nut. Use care to
avoid scratching the finish.
Remove any excess putty or sealant.
Insert the stopper into the flange.
Insert the seal into the seal hole on the body.
Seal
Stopper
Lavatory
Screw
Spring
Clip Gasket
NutNut
Link
Rod Seal
Flange
Apply Plumbers
Putty.
Apply 3 layers of
sealant tape to
bottom 2/3.
Washer
Body Washer
Drain Body
Kohler Co. 5 1015486-2-B

4. Complete Drain Installation-Style A
For regular installations, insert the short end of the rod into the
body seal hole and under the stopper. For vandal-resistant
installations, fit the rod through the hole in the stopper. Secure
with the body nut.
Remove and adjust the stopper so it lifts about 3/8″(1 cm) when
opened. To adjust, loosen the stopper nut and shorten or lengthen
the stopper as needed. Tighten the stopper nut.
Apply three layers of thread tape and a small bead of pipe
sealant to the tailpiece threads.
Thread the tailpiece to the body and tighten securely.
Slide one end of the clip onto the rod. Slide the link onto the rod
with the thumbscrew facing the back of the fixture.
Squeeze the other end of the clip, aligning the hole with the rod.
Move the link to the proper position by squeezing the clip and
sliding it along the rod.
Insert the lift rod into the hole in the faucet and then into the
hole in the link.
Tighten the thumbscrew onto the link so the lift rod knob extends
above the lift rod hole.
Faucet
Rod
Clip
Thumb
Screw
Link
1015486-2-B 6 Kohler Co.

5. Drain Installation-Style B
Remove the protective cover from the flange.
Apply a ring of plumbers putty or other sealant to the underside
of the flange according to the putty manufacturer’s instructions.
Assemble the nut, flat washer, and tapered gasket (tapered side
up) fully onto the body.
From the underside of the fixture, insert the drain body up into
the drain hole.
From the top of the fixture, securely hand tighten the flange onto
the drain body.
Make sure the drain body seal hole is facing the back of the
fixture, and securely tighten the nut.
Remove any excess putty or sealant.
Apply Plumbers
Putty.
Flange
Gasket
Washer
Nut
Drain Body
Fixture
Kohler Co. 7 1015486-2-B

6. Complete Drain Installation-Style B
Press the seal into the seal hole on the body.
Insert the stopper into the flange.
For regular installations, insert the short end of the rod into the
body seal hole and under the stopper. For vandal-resistant
installations, fit the rod through the hole in the stopper. Hand
tighten the body nut.
Remove and adjust the stopper as needed so it lifts about 3/8″(1
cm) when opened. To adjust, rotate the threaded stopper rod in or
out as needed. Retighten the stopper nut.
Apply thread sealant tape to the tailpiece threads, and thread the
tailpiece to the body. Tighten the tailpiece securely.
Slide one end of the clip onto the rod. Slide the link onto the rod
with the thumbscrew facing the back of the fixture.
Squeeze the other end of the clip, aligning the hole with the rod.
Move the link to the proper position by squeezing the clip and
sliding it along the rod.
Insert the lift rod into the hole in the faucet and then into the
hole in the link.
Tighten the thumbscrew onto the link so the lift rod knob extends
1/2″(1.3 cm) above the lift rod hole.
Body
Rod
Clip
Stopper
Nut
Flange
Seal
Nut
Tailpiece
Apply
Thread
Sealant.
Thumb
Screw
Stopper Rod
Link
1015486-2-B 8 Kohler Co.

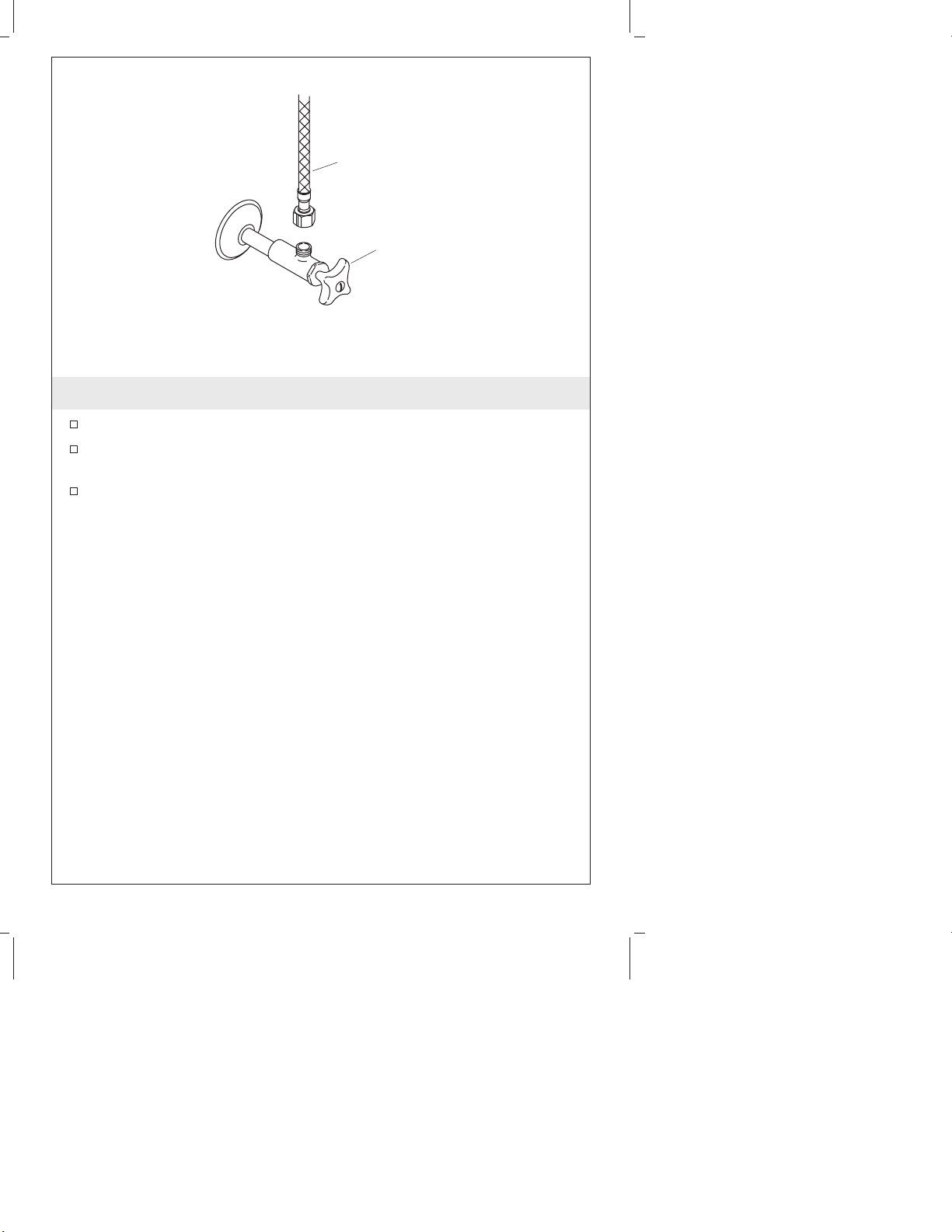

7. Supply Connections
Install the bidet using the bidet manufacturer’s instructions.
Connect the supply tubes to the handle valve (inlets) and then the
supply stops. (Left is hot - right is cold.)
Tighten all connections.
Supply
Stop
Supply
Hose
Kohler Co. 9 1015486-2-B

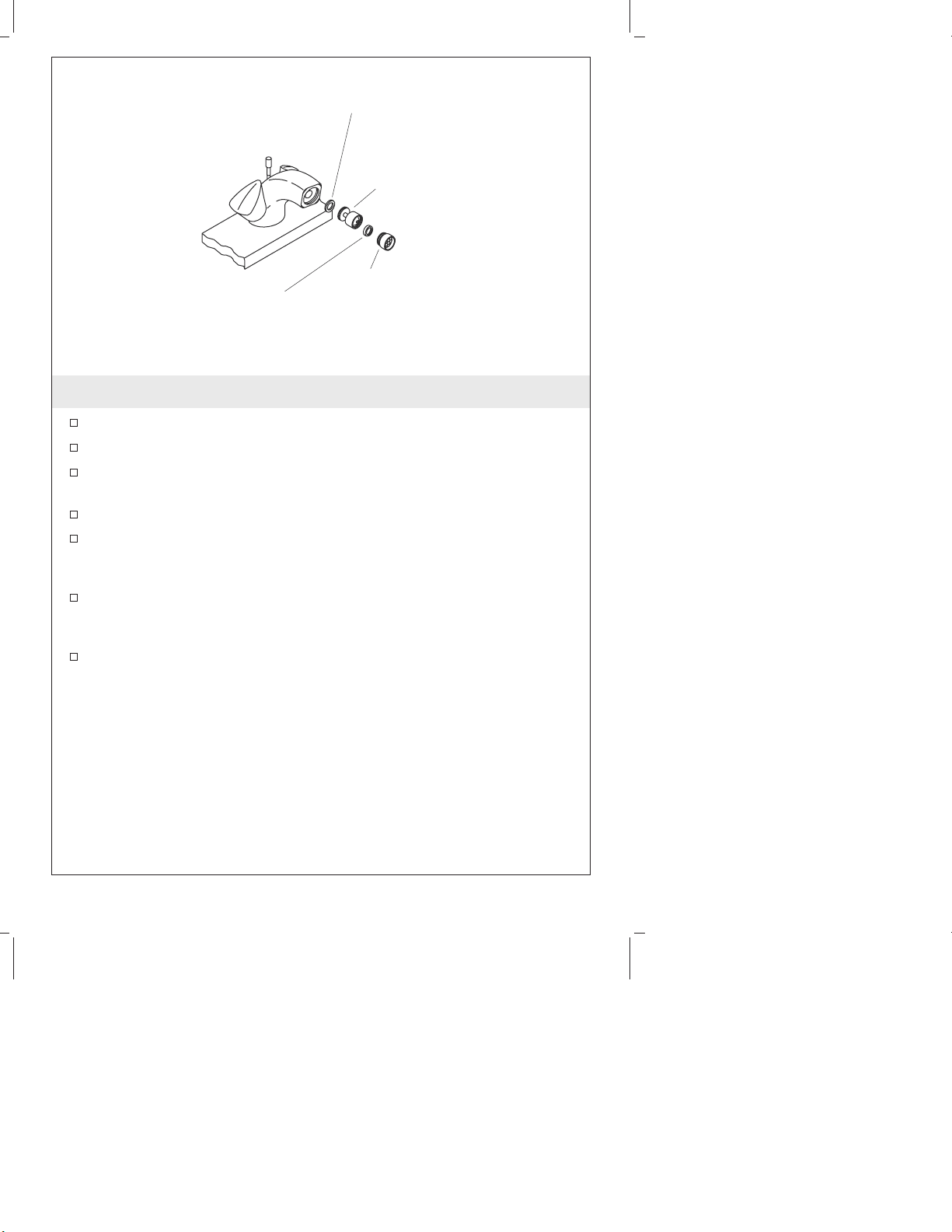

8. Installation Checkout
Ensure all coupling juts are tight.
Open the drain.
Turn on the main water supply and check for leaks. Repair as
needed.
Remove the aerator and swivel aerator sleeve by turning it
counterclockwise.
Use a small screwdriver or hex wrench to unscrew the swivel
adapter assembly. Remove the adapter and washer.
Turn the faucet handles on and run hot and cold water through
the spout for about a minute to remove debris. Turn the faucet
off.
Remove any debris from the aerator. Reinstall the washer, swivel
adapter assembly, swivel aerator sleeve, and aerator.
Aerator
Washer
Swivel
Aerator
Sleeve
Swivel
Aerator
Sleeve
1015486-2-B 10 Kohler Co.

Guide d’Installation
Robinet pour bidet
Outils et Matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la Compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’arrivée d’eau principale.
Vérifier avec soin si l’évacuation ou les tubes d’arrivée d’eau sont
endommagés.
Replacer les tubes d’alimentation ou d’évacuation si nécessaire.
Pour des nouvelles installations, installer le robinet avant
d’installer le bidet.
La Société Kohler se réserve le droit d’apporter toutes
modifications sur le design des robinets sans préavis, comme
spécifié dans le Catalogue des Prix.
Ruban
d'étanchéité
Mastic de
Plomberie
Clé à
Molette
Tournevis
Assortis Matériau
d'Étanchéité
Kohler Co. Français-1 1015486-2-B

1. Installation du corps du robinet
REMARQUE : Pour les lavabos monotrou, une applique, une cale et
un joint ne sont pas nécessaires. Utiliser uniquement la rondelle en
caoutchouc.
Appliquer du mastic d’étanchéité ou un produit semblable sous le
robinet, selon les instructions du fabricant du mastic.
Placer la cale et le joint d’étanchéité, avec le joint vers le bas,
au-dessous de l’orifice central de l’applique.
Aligner l’orifice central de l’applique avec celui du bidet.
Faire passer la rondelle sur les flexibles d’alimentation et dans la
rainure du corps de robinet.
Insérer les tuyaux d’alimentation du robinet dans le trou du
bidet.
Introduire la tige de levage dans le trou arrière du corps du
robinet.
D’en dessous du bidet, placer le support et l’écrou sur la tige de
fixation. Positionner le robinet avec la tige de levage orientée vers
l’arrière.
Bien serrer l’écrou fixant le robinet au bidet.
Retirer tout excès de mastic de l’applique si elle est installée.
Rondelle
Espaceur
Applique
Flexibles
d'arrivée d'eau
Corps
du
Robinet
Tige de
Levage
Support
Tuyaux
Écrou
Tige de
Levage
Tige de Fixation
1015486-2-B Français-2 Kohler Co.

2. Style de drain
Consulter les illustrations ci-dessus pour déterminer le style de
drain reçu avec votre robinet.
Veuillez s’il vous plaît suivre les instructions relatives à votre
style de drain.
Drain de style BDrain de style A
Kohler Co. Français-3 1015486-2-B

3. Installation du drain - Style A
Retirer la pellicule protectrice de la bride.
Couvrir les 2/3 des tiges filetées de la bride avec trois couches de
ruban d’échantéité.
Appliquer un anneau de mastic d’étanchéité ou un produit
semblable sur le dessous de la bride selon les instructions du
fabricant du mastic.
Ajuster la bride dans l’orifice du tuyau du drain.
Assembler le joint (côté biseauté vers le haut) et la rondelle sur la
bride et visser partiellement l’écrou sur la bride. Ne pas serrer
l’écrou pour le moment.
Installer la rondelle du corps et le corps du drain avec l’orifice du
joint faisant face à l’appareil sanitaire et serrer fermement l’écrou.
Travailler soigneusement pour éviter de rayer la finition.
Retirer tout excédent de mastic de plombier ou joint d’étanchéité.
Introduire le bouchon dans la bride.
Introduire le joint d’étanchéité dans son orifice sur le corps.
Bouchon
Lavabo
Vis
Joint d'Étanchéité
Écrou
Écrou
Raccord
Tige
Rondelle
Clip à
Ressort
Joint
d'Étanchéité
Joint
d'Étanchéité Bride
Appliquer du Mastic
de Plomberie.
Appliquer 3
couches de ruban
d'échantéité sur
2/3 de la base.
Rondelle du Corps
Corps du Drain
1015486-2-B Français-4 Kohler Co.

4. Installation complète de drain - Style A
Pour les installations courantes, introduire l’extrémité courte de la
tige dans l’orifice du joint du corps et sous le bouchon . Pour les
installations anti-vandalisme, passer la tige à travers l’orifice dans
le bouchon. Fixer avec l’écrou du corps.
Retirer et ajuster le bouchon pour qu’il puisse s’élever à peu près
de 3/8″(1 cm) en position d’ouverture. Pour ajuster, desserrer
l’écrou du bouchon et raccourcir ou rallonger au besoin. Serrer
l’écrou du bouchon.
Appliquer trois couches de ruban d’échantéité pour tige filetées et
de la pâte à joint sur le filetage de la pièce de raccordement.
Visser le tuyau dans la bride et fixer en serrant à la main.
Faire passer une extrémité du clip sur la tige. Glisser la tringle
réglable sur la tige avec la vis de serrage faisant face à l’arrière de
l’appareil.
Comprimer l’autre extrémité du clip, en alignant le trou avec la
tige.
Déplacer le raccord vers la position appropriée en comprimant le
clip et en le faisant glisser sur la tige.
Insérer le levier de la tige dans le trou prévu du robinet et à
travers celui dans le raccord.
Serrer la vis de serrage sur le raccord de manière à ce que le
bouton de la tige de levage s’étende au dessus de l’orifice de la
tige de levage.
Écrou du Corps
Bouchon
Corps
Joint d'Étanchéité
Orifice du Joint
Tige
Appliquer 3 couches
de ruban
d'étanchéité et un
petit boudin de
mastic aux filetages.
Écrou
d'arrêt
Pièce de
Raccordement
Vis en clé
de violon
Clip
Tringle
réglable
Tige
Robinet
Kohler Co. Français-5 1015486-2-B

5. Installation de drain - Style B
Retirer la pellicule protectrice de la bride.
Appliquer un anneau de mastic d’étanchéité ou un produit
semblable sur le dessous de la bride selon les instructions du
fabricant du mastic.
Assembler l’écrou, la rondelle plate et la bague d’étanchéité
biseautée (biseau vers le haut) sur le corps.
Introduire le corps du drain dans l’appareil, insérer le corps du
drain dans l’orifice du drain.
Du dessus de l’appareil, serrer délicatement à la main la bride sur
le corps du drain.
S’assurer que l’orifice d’étanchéité du corps du drain soit de face
à l’appareil et serrer délicatement l’écrou.
Retirer tout excédent de mastic de plombier ou joint d’étanchéité.
Appliquer du Mastic
de Plomberie.
Bride
Joint d'Étanchéité
Rondelle
Écrou
Corps du Drain
Appareil Sanitaire
1015486-2-B Français-6 Kohler Co.

6. Installation complète de drain - Style B
Introduire le joint d’étanchéité dans l’orifice d’étanchéité sur le
corps.
Introduire le bouchon dans la bride.
Pour les installations courantes, insérer l’extrémité courte de la
tige dans l’orifice d’étanchéité du corps sous le bouchon. Pour les
installations anti-vandalisme, passer la tige à travers l’orifice du
bouchon. Serrer à la main l’écrou du corps.
Retirer et ajuster le bouchon selon le besoin pour qu’il s’élève à
peu près de 3/8″(1 cm) en position d’ouverture. Pour ajuster,
pivoter la tige filetée selon le besoin. Resserrer l’écrou du
bouchon.
Appliquer du ruban d’étanchéité au filetage de la pièce de
raccordement et visser celui-ci au corps. Serrer fermement la pièce
de raccordement.
Glisser une extrémité du clip sur la tige. Glisser le raccord sur la
tige avec la vis de serrage faisant face à l’arrière de l’appareil.
Comprimer l’autre extrémité du clip, en alignant le trou avec la
tige. Déplacer le raccord vers la position appropriée en
comprimant le clip et en le faisant glisser sur la tige.
Insérer le levier de la tige dans le trou du robinet et à travers
celui du raccord.
Corps
Tige
Clip
Bouchon
Écrou
Bride
Écrou
Appliquer
un Ruban
d'Échantéité
pour Tige
Filtée.
Vis de
Serrage
Tige d'Arrêt
Raccord
Pièce de
Raccordement
Joint
d'Étanchéité
Kohler Co. Français-7 1015486-2-B

Installation complète de drain - Style B (cont.)
Serrer la vis de serrage sur le raccord de manière à ce que le
bouton de la tige de levage s’étende de 1/2″(1,3 cm) au dessus
de l’orifice de la tige de levage.
1015486-2-B Français-8 Kohler Co.

7. Connexions d’alimentation
Installer le bidet selon les instructions du fabricant du bidet.
Raccorder les tuyaux d’alimentation à la poignée de la valve et
aux arrêts d’alimentation. (gauche est chaud - droite est froid)
Serrer tous les raccords.
Robinet
d'arrêt
Tube d'arrivée
d'eau
Kohler Co. Français-9 1015486-2-B

8. Vérification de l’installation
S’assurer que les joints de couplage soient bien serrés.
Ouvrir le drain.
Ouvrir l’arrivée d’eau principale et vérifier s’il y a des fuites.
Réparer au besoin.
Retirer l’aérateur et le manche pivotant en tournant à gauche.
À l’aide d’un petit tournevis ou d’une clé Allen, dévisser
l’ensemble pivotant de l’adaptateur. Enlever l’adaptateur et la
rondelle.
Ouvrir les robinets d’eau chaude et froide et faire couler l’eau
pendant environ une minute à travers le bec pour chasser tous les
débris. Fermer le robinet.
Nettoyer l’aérateur de tous débris. Réinstaller la rondelle,
l’ensemble pivotant d’adaptateur, le manche pivotant de
l’aérateur et l’aérateur.
Aérateur
Rondelle
Manche
pivotant de
l'aérateur
Manche
pivotant de
l'aérateur
1015486-2-B Français-10 Kohler Co.
