Kohler K-T15231 User manual

Installation Guide
Three-Handle Bath/Shower Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-T15231 K-T15235
1010463-2-B

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Tools and Materials
Before You Begin
Please read all instructions before you begin.
Observe all local plumbing and building codes.
Shut off the main water supply.
Do not remove the thread protectors until instructed to.
Before installation, unpack the components and inspect them for
damage. Return the components to the carton until you are ready
to install.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench Strap Wrench Thread Sealant Plumbers Putty
Hex
Wrench
1010463-2-B 2 Kohler Co.

1. Install the Diverter Trim
Remove the diverter sleeve.
Loosen the setscrew on the escutcheon.
Apply plumbers putty or other sealant to the underside of the
escutcheon according to the manufacturer’s instructions.
Push the escutcheon down onto the diverter until it rests against
the finished wall.
Tighten the setscrew and remove excess sealant.
Loosen the setscrew on the knob and install it on the diverter.
Tighten the setscrew on the knob.
Diverter
Apply plumbers
putty.
Setscrew
Escutcheon
Diverter
Sleeve Knob
Kohler Co. 3 1010463-2-B

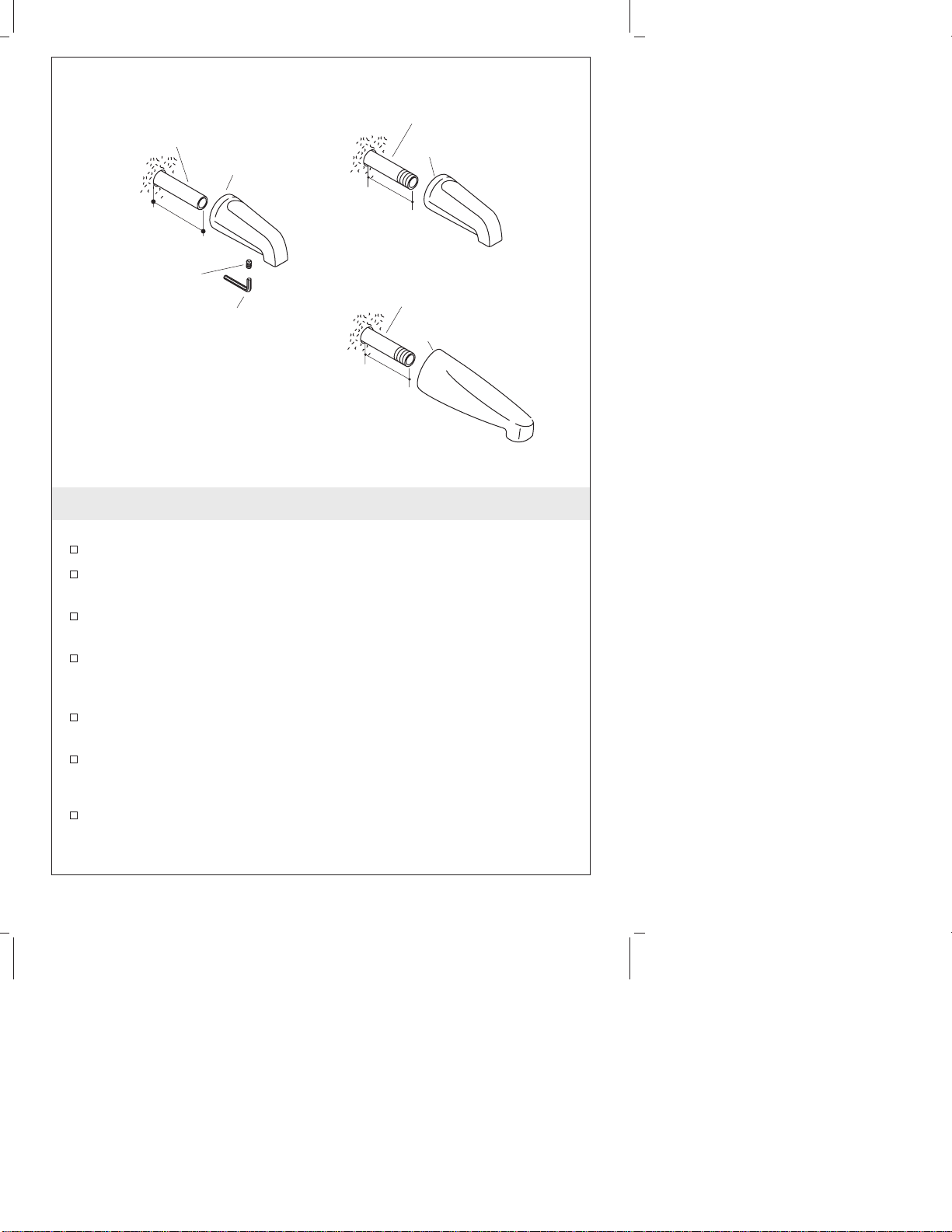

2. Install the Spout
Threaded Spout Installation
Remove the temporary nipple.
Apply thread sealant to the 1/2″nipple threads on both ends.
Install a 1/2″nipple to extend the indicated distance beyond the
finished wall.
Apply a bead of plumbers putty or other sealant around the inlet
of the spout according to the manufacturer’s instructions.
Carefully tighten the spout with a clean strap wrench and remove
all excess putty.
Flush hot and cold water through the spout for one minute.
Remove the temporary nipple.
Apply thread sealant and install a 1/2″copper tube so it extends
1-1/2″(3.8 cm) to 2-7/8″(7.3 cm) beyond the finished wall.
Deburr the copper tubing.
Loosen the setscrew with a 5/32″hex wrench.
1/2" Copper
Tube
1-1/2" (3.8 cm) to
2-7/8" (7.3 cm)
Apply
plumbers
putty.
Setscrew
5/32" Hex
Wrench
Slip-Fit Spout
1/2" Nipple
3-7/8"
(9.8 cm)
1/2" Nipple
7"
(17.8 cm)
Apply plumbers putty.
Apply plumbers putty.
Threaded Spouts
1010463-2-B 4 Kohler Co.

Install the Spout (cont.)
Apply a bead of plumbers putty or other sealant around the inlet
end of the spout according to the manufacturer’s instructions.
Install the spout and carefully retighten the setscrew. Do not
overtighten the setscrew.
Remove all excess putty.
Kohler Co. 5 1010463-2-B

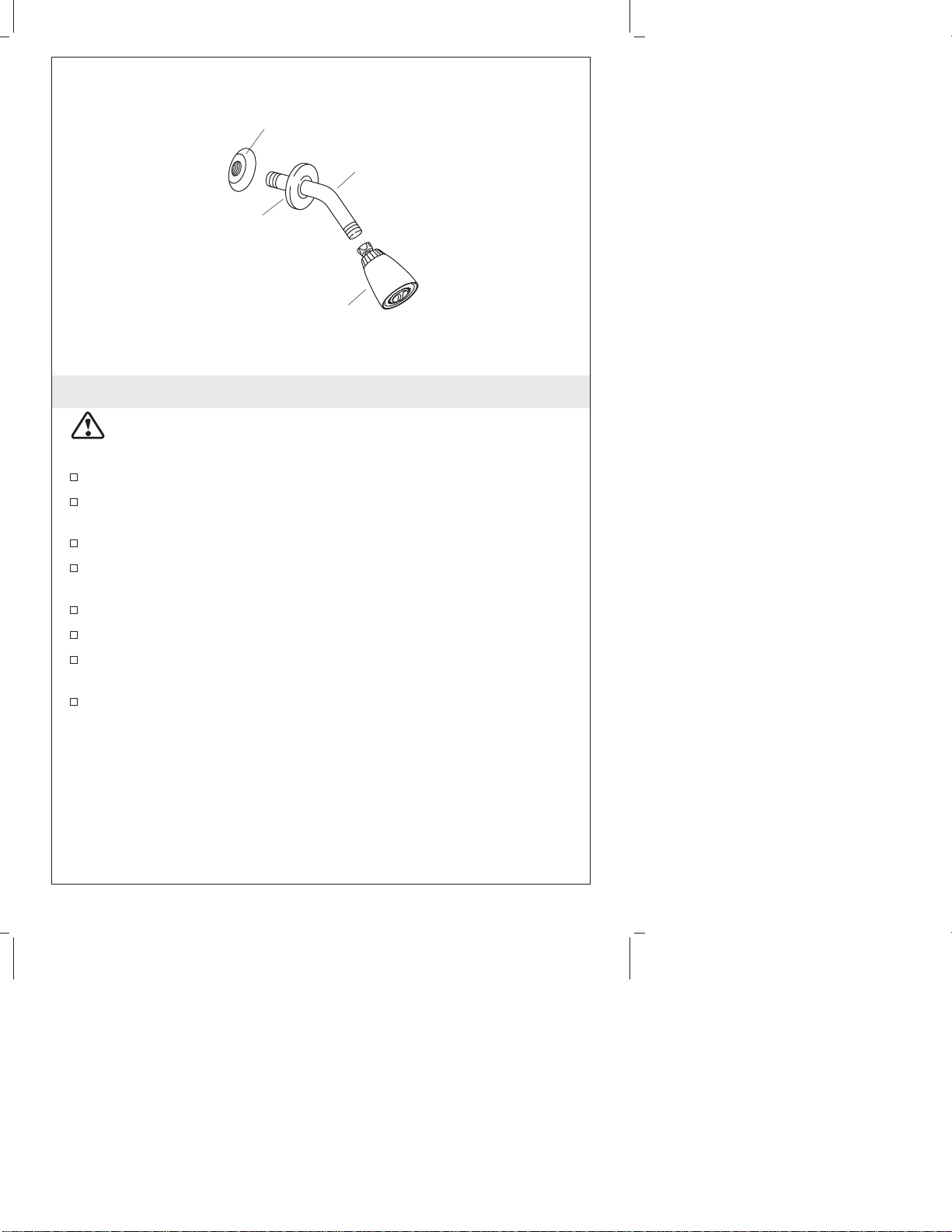

3. Install the Showerhead
CAUTION: Risk of product damage. To avoid plugging the
showerhead spray outlets, use thread sealant tape on the shower
arm threads. Do not use thread sealant compound (pipe dope).
Remove the temporary nipple.
Apply a bead of plumbers putty or other sealant to the
escutcheon according to the manufacturer’s instructions.
Slide the escutcheon over the shower arm.
Apply thread sealant on the shower arm threads and thread the
shower arm into the elbow.
Tighten with a clean strap wrench. Do not overtighten.
Flush the system for one minute.
Apply thread sealant to the shower arm threads, and thread the
showerhead onto the shower arm. Tighten securely.
Remove all excess putty.
Shower Elbow
Apply plumbers
putty.
Shower Arm
Showerhead
1010463-2-B 6 Kohler Co.

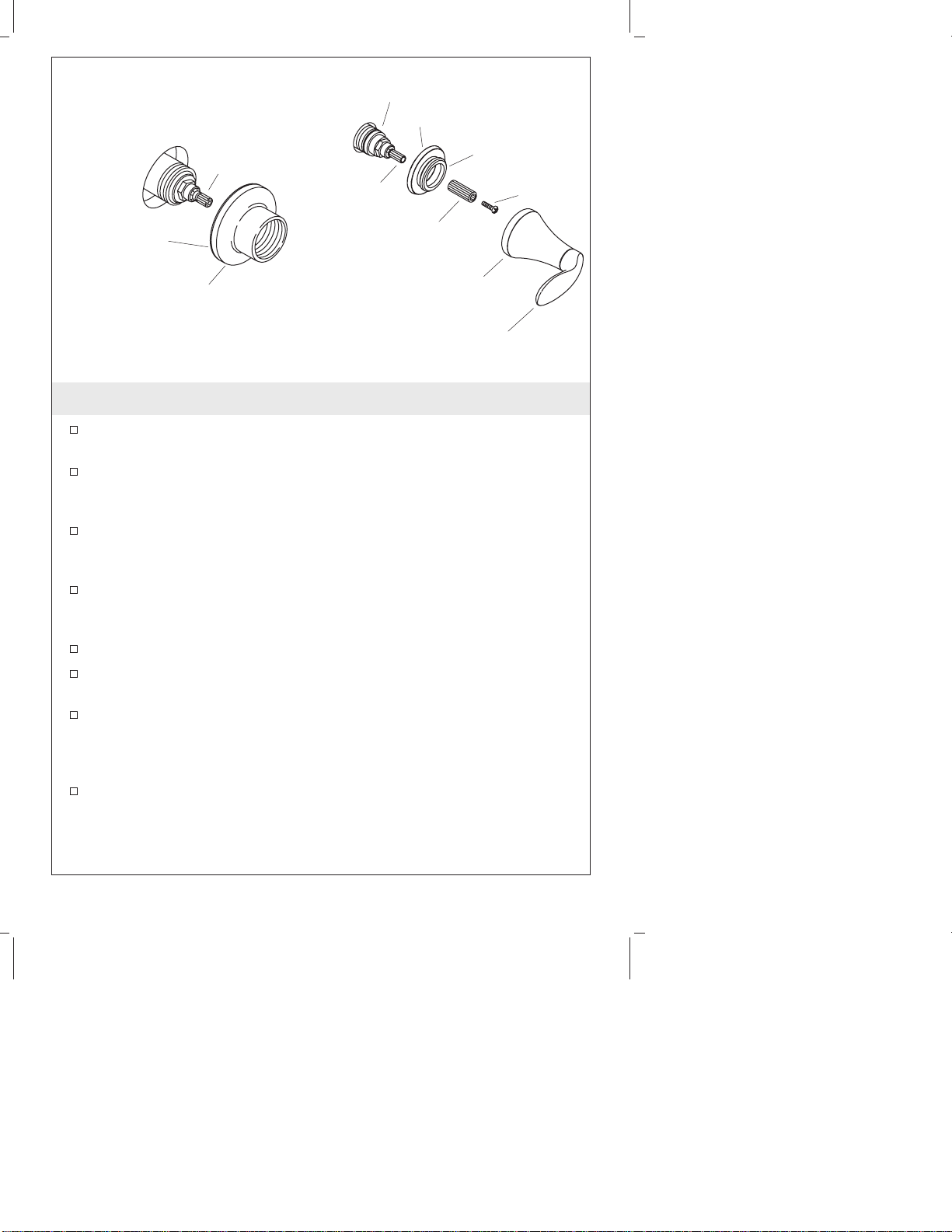

4. Installing Acrylic Handles
Discard the thread protectors and apply a bead of plumbers putty
or other sealant around the edge of the escutcheons according to
the manufacturer’s instructions.
Turn each escutcheon clockwise onto the valves until they contact
the finished wall.
Remove any excess putty.
Close the valves (hot = counterclockwise, cold = clockwise).
Install the spline adapter onto the valve.
Slide the O-ring over the top of the insert.
Position the acrylic handle over the insert.
Align the handles. The higher flared end of each handle should
face away from the spout horizontally.
To adjust the alignment move the spline adapter slightly until the
desired alignment is achieved.
Fasten the handle to the valve using the screw and washer
provided.
Insert the cap.
Escutcheon
Valve
Apply
plumbers putty.
Spline Adapter
O-Ring
Insert
Handle
Washer Cap
Screw
Kohler Co. 7 1010463-2-B

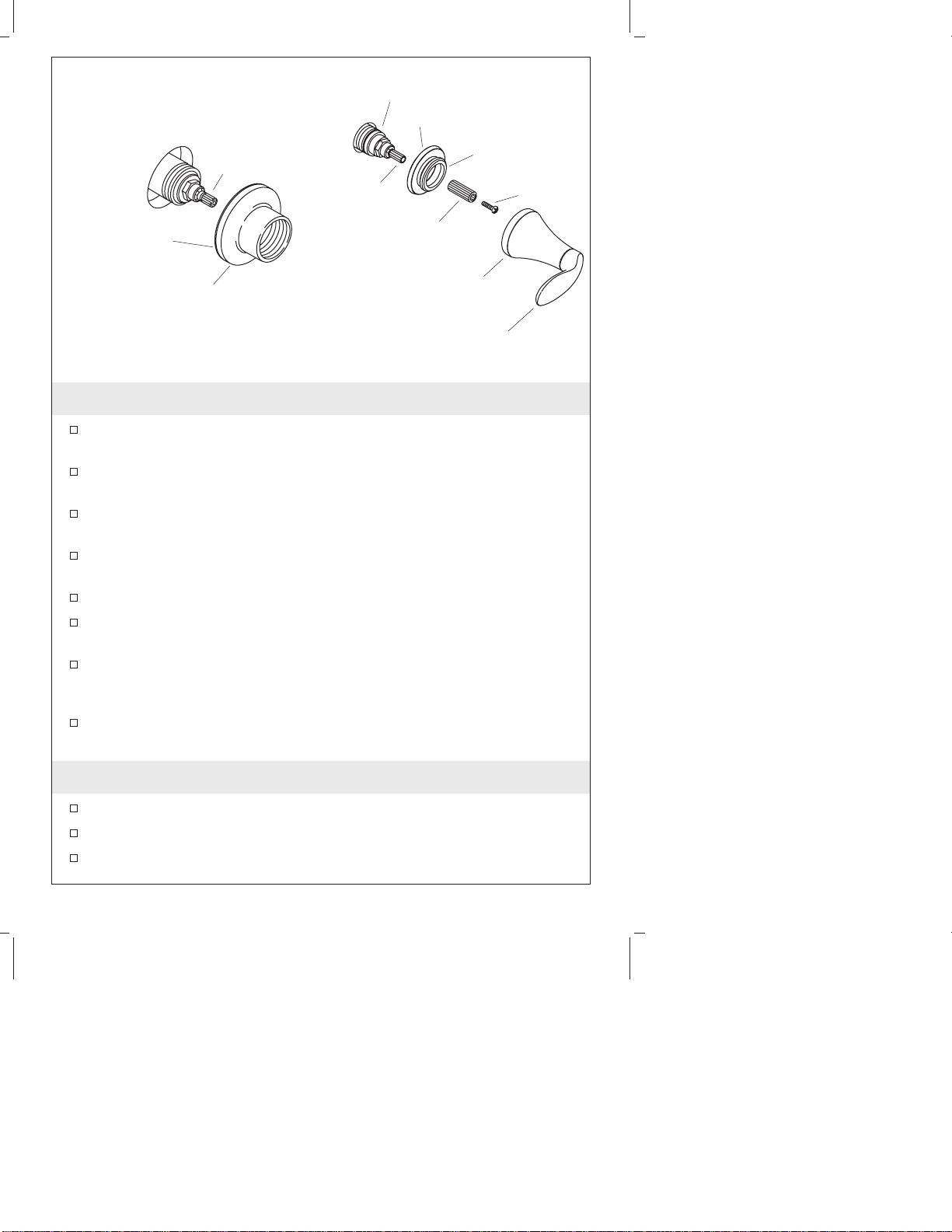

5. Installing Lever Handles
Measure the distance from the top of the valve stem to the
finished surface.
Use the brass spline adapter and screw when the valve stem
height is between 1-3/16″(3 cm) and 2-1/8″(5.4 cm).
Use the plastic spline adapter when the valve stem height is
between 2-1/8″(5.4 cm) and 2-5/16″(5.9 cm).
If the brass spline adapter is required, attach it using the supplied
screw. The plastic spline adapter does not require a screw.
Close the valves (hot = counterclockwise, cold = clockwise).
Align the handles with each handle lever pointing away from the
spout horizontally.
If the handles are not properly aligned, lift a handle off the spline
adapter and move it one or two ridges until it is properly
aligned.
Attach the handle by tightening the handle bonnet onto the valve
body.
6. Complete the Installation
Make sure all the connections are tight.
Open the drain.
Turn on the main water supply and check for leaks.
Escutcheon
Valve
Apply
plumbers putty.
Spline
Adapter
Escutcheon
Lever Handle
Plumbers Putty
Screw
Valve Body
Valve
Stem
Handle Bonnet
1010463-2-B 8 Kohler Co.

Complete the Installation (cont.)
Open the hot and cold valves and check for leaks.
Run the water for about a minute and turn off.
Kohler Co. 9 1010463-2-B

Guide d’installation
Robinets baignoire/douche à trois poignées

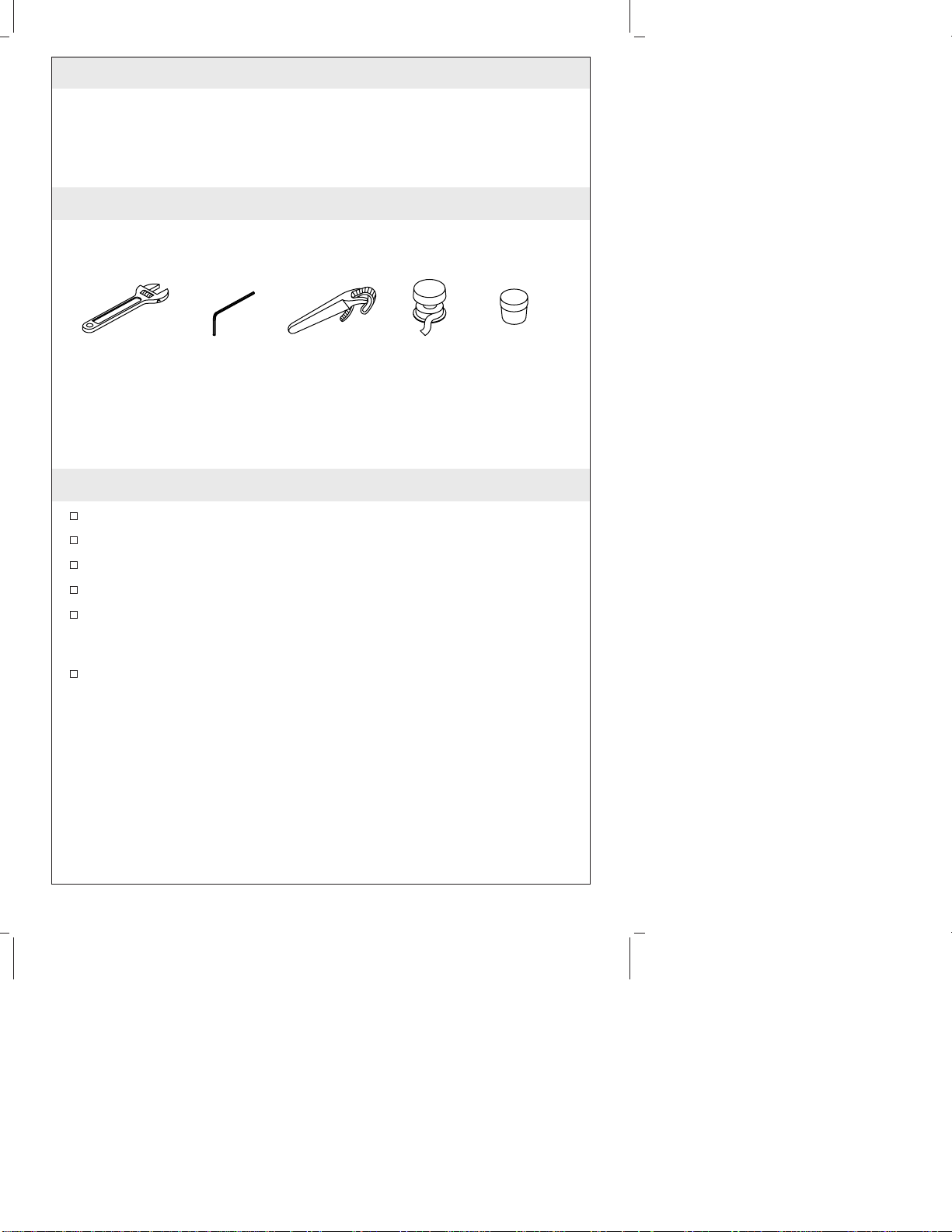

Outils et matériaux
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Veuillez lire toutes les instructions avant de commencer.
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Ne pas retirer les protecteurs de filetage avant l’instruction de le
faire.
Avant l’installation, déballer les éléments et examiner
soigneusement pour en déceler tout dommage. Remettre les
éléments dans l’emballage jusqu’à l’installation.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Cléàmolette Cléà
sangle
Joint
d'étanchéité
pourfiletage Masticde
plombier
Clé
hexagonale
Kohler Co. Français-1 1010463-2-B

1. Installer la garniture de l’inverseur
Retirer le manchon d’inverseur.
Dévisser la vis de retenue sur l’applique.
Appliquer du mastic de plombier ou un produit d’étanchéité
semblable au-dessous de l’applique selon les instructions du
fabricant.
Pousser l’applique vers le bas sur l’inverseur, jusqu’au contact du
mur fini.
Serrer la vis de retenue et nettoyer tout excès de mastic.
Dévisser la vis de retenue sur le bouton et l’installer sur
l’inverseur.
Serrer la vis de retenue sur le bouton.
Inverseur
Appliquer du mastic
de plomberie.
Vis de
retenue
Applique
Manchon
d'inverseur Poignée
Kohler Co. Français-2 1010463-2-B

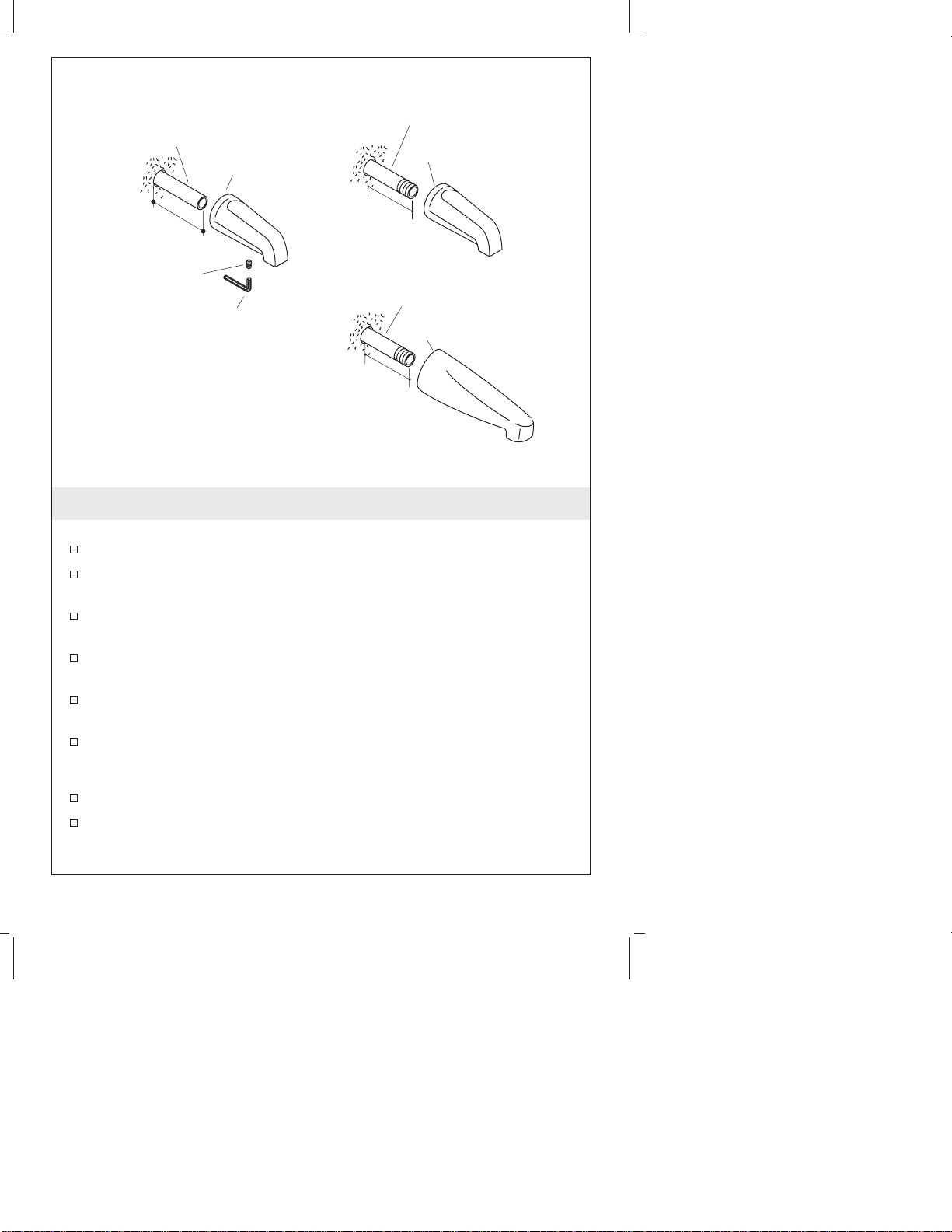

2. Installer le bec
Installation de bec fileté
Retirer le mamelon temporaire.
Appliquer un joint d’étanchéité aux filetages du mamelon de 1/2″
aux deux extrémités.
Installer un mamelon de 1/2″pour étendre la distance indiquée
au-delà du mur fini.
Appliquer du mastic d’étanchéité ou un produit semblable autour
de l’entrée du bec selon les instructions du fabricant.
Serrer délicatement le bec à l’aide d’une clé à sangle propre et
retirer tout excès de mastic.
Purger l’eau chaude et froide à travers le bec pendant une
minute.
Retirer le mamelon temporaire.
Appliquer un ruban d’étanchéité pour filetage et installer un tube
en cuivre de 1/2″de manière à ce qu’il s’étende de 1-1/2″(3,8
cm) à 2-7/8″(7,3 cm) du mur fini.
Tube en
cuivre de 1/2"
1-1/2" (3,8 cm) to
2-7/8" (7,3 cm)
Appliquer
du mastic
de
plomberie.
Vis de
retenue
Clé hexagonale
de 5/32"
Bec à montage tournant
Mamelon de 1/2" (1,3 cm)
3-7/8"
(9,8 cm)
Mamelon de 1/2" (1,3 cm)
7"
(17,8 cm)
Appliquer du mastic
de plomberie.
Appliquer du mastic
de plomberie.
Becs filetés
1010463-2-B Français-3 Kohler Co.

Installer le bec (cont.)
Ébarber le tube en cuivre.
Dévisser en partie la vis de retenue à l’aide d’une clé hexagonale
de 5/32″.
Appliquer du mastic d’étanchéité ou un produit semblable sur le
périmètre de l’extrémité arrière du bec, selon les instructions du
fabricant du mastic.
Installer le bec et resserrer doucement la vis de retenue. Ne pas
trop serrer la vis de retenue.
Retirer tout excédant de mastic.
Kohler Co. Français-4 1010463-2-B

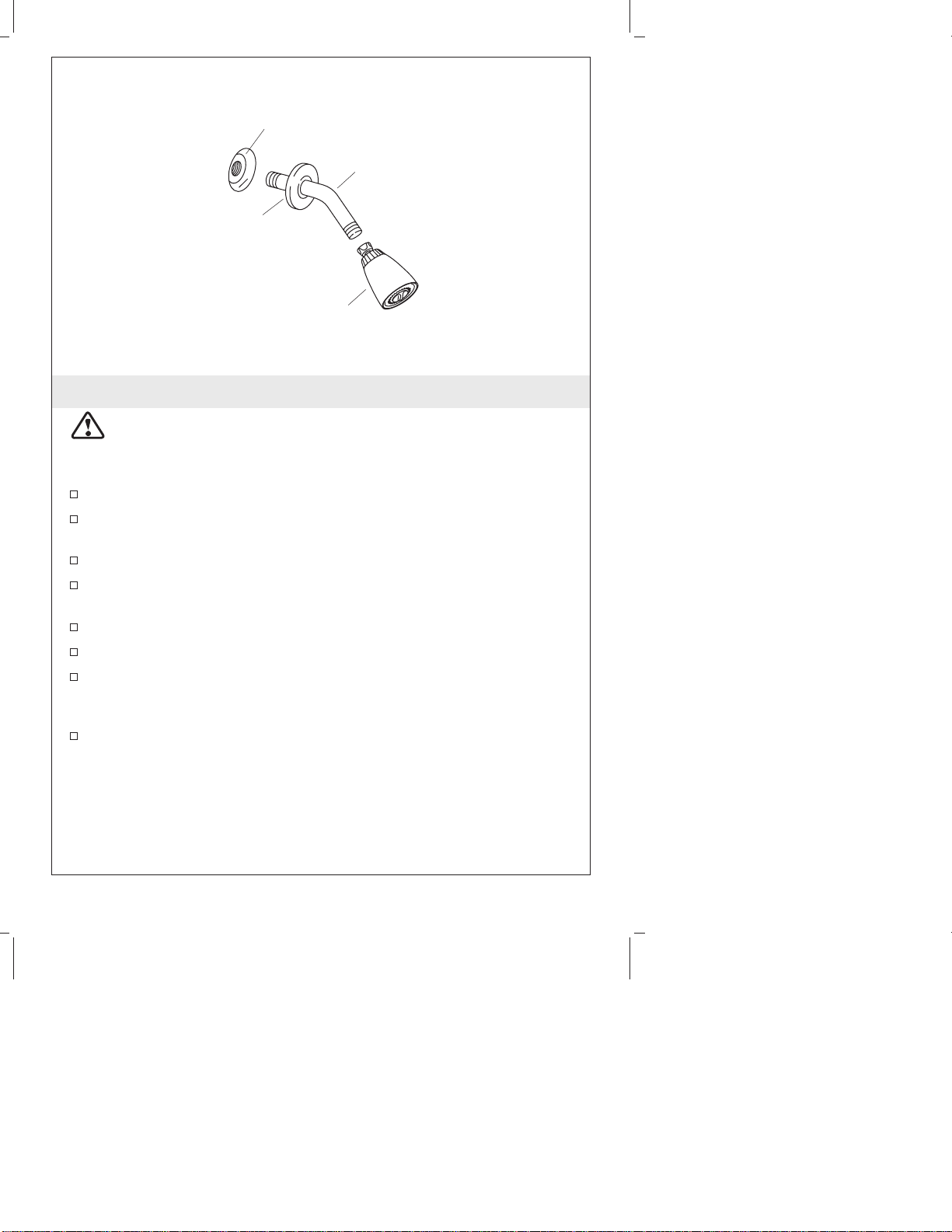

3. Installer la pomme de douche
ATTENTION : Risque d’endommagement du produit. Pour
éviter de boucher les orifices de la pomme de douche, utiliser du
ruban d’étanchéité sur la tige filetée du bras de douche. Ne pas
utiliser de joint d’étanchéité pour filetage (colle à tuyau).
Retirer le mamelon temporaire.
Appliquer du mastic d’étanchéité ou un produit semblable à
l’applique selon les instructions du fabricant.
Glisser l’applique sur le bras de douche.
Appliquer du ruban d’étanchéité sur les filetages du bras de
douche et visser celui-ci sur le coude.
Serrer à l’aide d’une clé à sangle propre. Ne pas trop serrer.
Purger le système pendant une minute.
Appliquer du ruban d’étanchéité sur les filetages du bras de
douche, et visser la pomme de douche sur le bras de douche.
Bien serrer.
Retirer tout excédant de mastic.
Coude de douche
Appliquer du
mastic de
plomberie.
Bras de
douche
Pomme
de douche
1010463-2-B Français-5 Kohler Co.

4. Installer les poignées en acrylique
Jeter les protecteurs de filetage et appliquer un cordon de mastic
de plombier ou autre produit d’étanchéité autour des rebords
d’appliques selon les instructions du fabricant.
Pivoter chaque applique vers la droite sur les valves jusqu’au
contact avec le mur fini.
Retirer tout excès de mastic.
Fermer les valves (chaud = vers la gauche, froid = vers la droite).
Installer l’adaptateur à cannelures sur le robinet.
Glisser le joint torique sur le dessus de l’insertion.
Placer la poignée acrylique sur l’insertion.
Aligner les poignées. L’extrémité supérieure de chaque poignée
doit être orientée loin du bec en position horizontale.
Pour ajuster l’alignement, déplacer l’adaptateur à cannelures
jusqu’à atteindre l’alignement désiré.
Attacher la poignée à la valve à l’aide de la vis et la rondelle
fournies.
Insérer le capuchon.
Applique
Valve
Appliquer du
mastic de
plomberie.
Adaptateur à cannelures
Joint
torique
Insertion
Poignée
Rondelle
Capuchon
Vis
Kohler Co. Français-6 1010463-2-B

5. Installer les poignées à levier
Mesurer la distance depuis le dessus de la tige de la valve à la
surface finie.
Utiliser l’adaptateur à cannelures en laiton et la vis lorsque la
hauteur de la tige de la valve est comprise entre 1-3/16″(3 cm) et
2-1/8″(5,4 cm).
Utiliser un adaptateur à cannelures en plastique lorsque la
hauteur de queue de robinet est comprise entre 2-1/8″(5,4 cm) et
2-5/16″(5,9 cm).
Si l’adaptateur à cannelures en laiton est requis, le raccorder avec
la vis fournie. L’adaptateur à cannelures en plastique ne nécessite
pas de vis.
Fermer les valves (chaud = vers la gauche, froid = vers la droite).
Aligner les poignées avec chaque levier de poignée orienté
horizontalement à l’écart du bec.
Lorsque les poignées ne sont pas bien alignées, soulever une
poignée hors de l’adaptateur à cannelures, et déplacer
l’adaptateur une ou deux rainures, jusqu’à atteindre l’alignement
désiré.
Tenir le corps de robinet et serrer l’enjoliveur pour assujettir la
poignée.
Applique
Valve
Appliquer du
mastic de
plomberie.
Adaptateur à
cannelures
Applique
Poignée
du levier
Mastic de plombier
Vis
Corps de valve
Tige de
la valve
Chapeau de
poignée
1010463-2-B Français-7 Kohler Co.

6. Compléter l’installation
S’assurer de l’étanchéité des tous les raccords.
Ouvrir le drain.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites.
Ouvrir les robinets d’eau chaude et froide et vérifier s’ilyades
fuites.
Faire couler l’eau pendant à peu près une minute puis fermer.
Kohler Co. Français-8 1010463-2-B

Guía de instalación
Grifería de tres manijas para bañera o ducha
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
Lea estas instrucciones atentamente antes de comenzar.
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre el suministro principal de agua.
No retire los protectores de las roscas hasta que se le indique.
Antes de la instalación, desembale los componentes y revíselos
para ver si están dañados. Luego, vuelva a poner los
componentes en el embalaje hasta el momento de la instalación.
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
Llaveajustable Llavede
correa
Cinta
selladora
deroscas Masillade
plomería
Llave
hexagonal
Kohler Co. Español-1 1010463-2-B

1. Instale la guarnición del desviador
Retire la manga del desviador.
Afloje el tornillo de fijación en el chapetón.
Aplique masilla de plomería u otro sellador en la parte inferior
del chapetón según las instrucciones de fabricante.
Deslice el chapetón sobre el desviador hasta que se apoye contra
la pared acabada.
Apriete el tornillo de fijación y retire el exceso de sellador.
Afloje el tornillo de fijación en la perilla e instálelo en el
desviador.
Apriete el tornillo de fijación en la perilla.
Desviador
Aplique masilla de
plomería
Tornillo de
fijación
Chapetón
Manga del
desviador Perilla
Kohler Co. Español-2 1010463-2-B

2. Instale el surtidor
Instalación del surtidor de montaje roscado
Retire el niple provisional.
Aplique cinta selladora de rosca a las roscas del niple de 1/2″en
ambos extremos.
Instale un niple de 1/2″de manera que sobresalga la distancia
indicada por la pared acabada.
Aplique una tira de masilla de plomería u otro sellador alrededor
del extremo de entrada del surtidor, según las instrucciones del
fabricante.
Apriete cuidadosamente el surtidor con una llave de correa
limpia y elimine el exceso de masilla.
Haga circular agua caliente y fría por el surtidor durante un
minuto.
Retire el niple provisional.
Tubo de
cobre de 1/2"
De 1-1/2" (3,8 cm)
a 2-7/8" (7,3 cm)
Aplique
masilla de
plomería.
Tornillo
de fijación
Llave hexagonal
de 5/32"
Surtidor de ajuste deslizante Niple de 1/2"
3-7/8"
(9,8 cm)
Niple de 1/2"
7"
(17,8 cm)
Aplique masilla
de plomería.
Aplique masilla
de plomería.
Surtidores de montaje roscado
1010463-2-B Español-3 Kohler Co.
