Kohler K-19480 User manual

Installation Guide
Single-Control Lavatory Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-19480
1050798-2-A

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

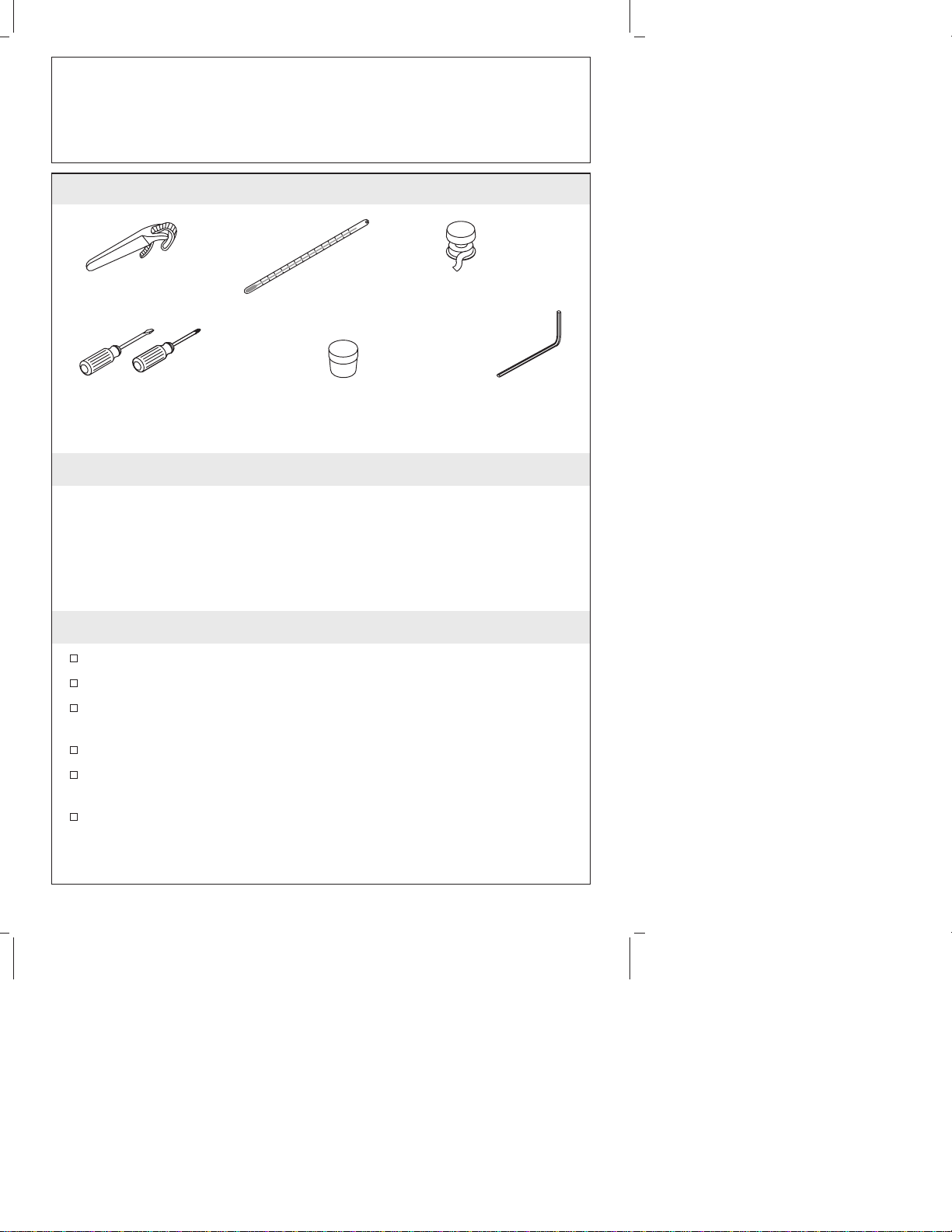

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Carefully inspect the waste and supply tubing for any sign of
damage.
This faucet is for use on a single-hole lavatory.
For new installations, install the faucet and drain to the lavatory
before installing the lavatory.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Thermometer
Strap
Wrench Thread Sealant
Plumbers
Putty Hex Wrench
Assorted
Screwdrivers
1050798-2-A 2 Kohler Co.

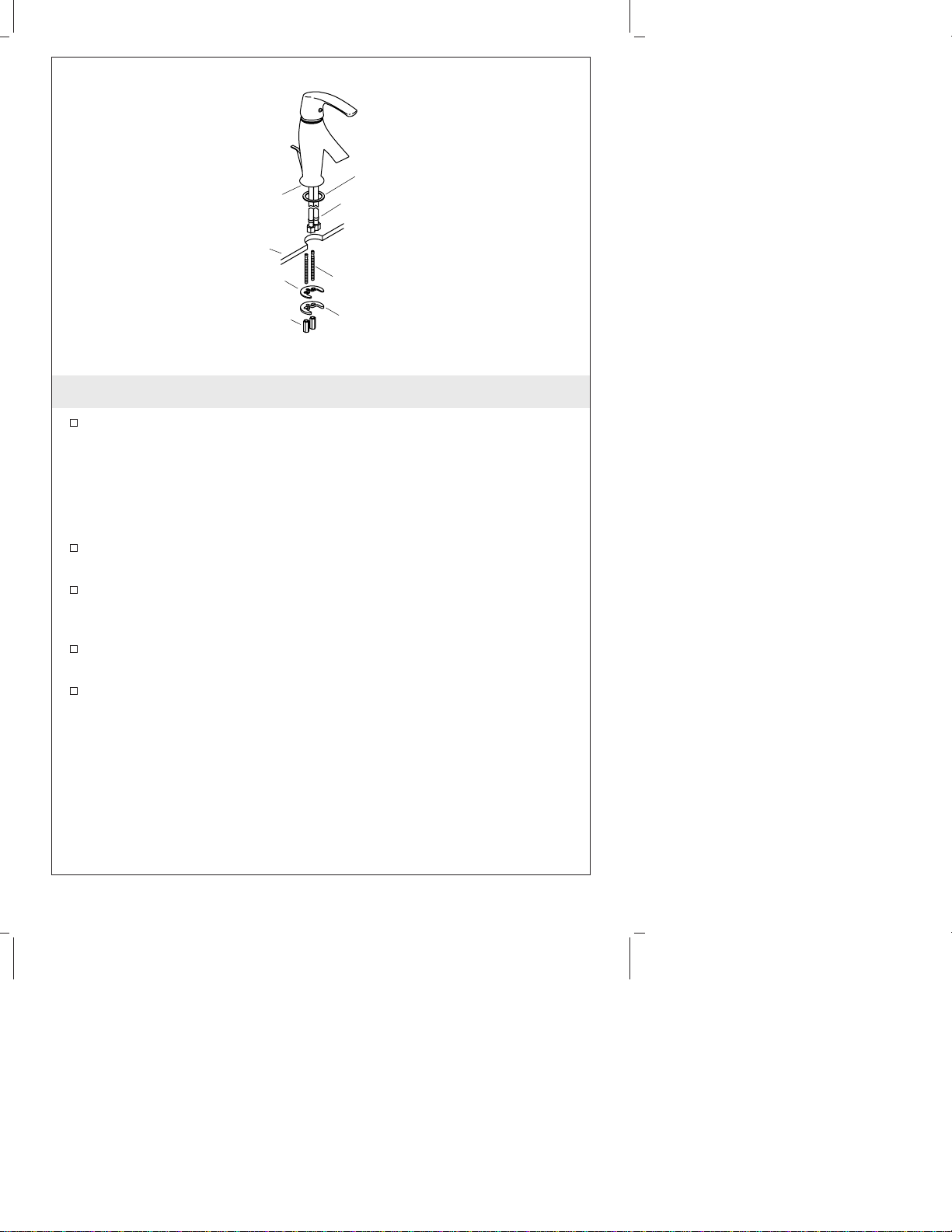

1. Install the Faucet
Thread the mounting studs into the holes in the bottom of the
faucet body.
NOTE: The base of the faucet may be attached to the lavatory using
either the supplied rubber washer or plumbers putty to form a
watertight seal. Do not attach the faucet to the lavatory using both
the rubber washer and plumbers putty.
For rubber washer attachment: Slide the washer over the supply
inlets and up to the faucet base.
For plumbers putty attachment: Apply the plumbers putty or
other sealant to the underside of the flange of the faucet base
according to the putty manufacturer’s instructions.
Feed the faucet supply inlets through the faucet hole of the
lavatory, then position the faucet.
Slide the washer and bracket over the mounting studs, then
securely tighten the nuts to the mounting studs.
Nut Bracket
Washer
Lavatory
Mounting Stud
Supply Inlet
Apply
plumbers
putty.
Rubber
Washer
Kohler Co. 3 1050798-2-A

2. Install the Drain
Remove the protective cover from the flange.
Apply a ring of plumbers putty or other sealant to the underside
of the flange according to the putty manufacturer’s instructions.
Assemble the nut, flat washer, and tapered gasket (tapered side
up) fully onto the body.
From the underside of the fixture, insert the drain body up into
the drain hole.
From the top of the fixture, securely hand tighten the flange onto
the drain body.
Make sure the drain body seal hole is facing the back of the
fixture, and securely tighten the nut.
Remove any excess putty or sealant.
Apply plumbers putty.
Flange
Tapered Gasket
Flat Washer
Nut
Drain Body
Fixture
1050798-2-A 4 Kohler Co.

3. Complete the Drain Installation
Press the seal into the seal hole on the body.
Insert the stopper into the flange.
For regular installations, insert the short end of the rod into the
body seal hole and under the stopper rod. For vandal-resistant
installations, fit the rod through the hole in the stopper rod.
Hand tighten the rod nut.
Remove and adjust the stopper as needed so it lifts about 3/8″(1
cm) when opened. To adjust, rotate the threaded stopper rod in or
out as needed. Retighten the stopper nut.
Apply thread sealant tape to the tailpiece threads, then thread the
tailpiece to the body. Tighten the tailpiece securely.
Slide one end of the clip onto the rod. Slide the link onto the lift
rod with the thumbscrew facing the back of the fixture.
Squeeze the other end of the clip, aligning the hole with the rod.
Move the link to the proper position by squeezing the clip and
sliding it along the rod.
Insert the lift rod into the hole in the body and then into the hole
in the link.
Tighten the thumbscrew onto the link so the lift rod knob extends
1/2″(1.3 cm) above the lift rod hole.
Body
Clip
Stopper
Stopper Nut
Flange
Seal
Rod Nut
Tailpiece
Apply
thread
sealant.
Thumb
Screw
Stopper
Rod
Link
Rod
Lift
Rod
Kohler Co. 5 1050798-2-A

4. Connect the Supplies
If the lavatory is not installed, install it at this time. Follow the
lavatory manufacturer’s instructions.
NOTE: Connect the supply hose marked with a blue dot to the cold
supply.
Connect the supply hoses to the supply stops. (Left is hot - right
is cold.)
Supply
Stop
Supply
Hose
1050798-2-A 6 Kohler Co.

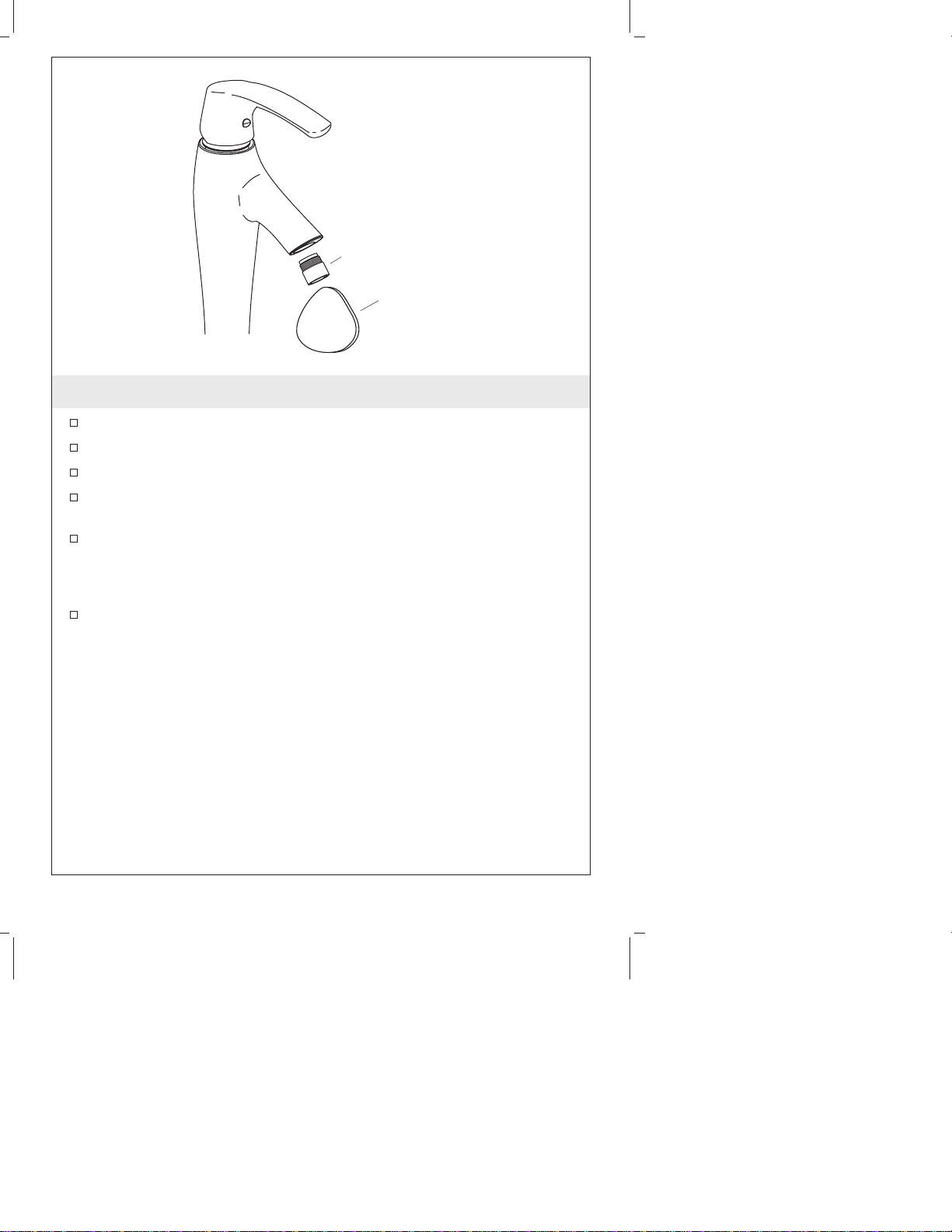

5. Installation Checkout
Connect the drain tailpiece into the P-trap.
Ensure that all connections are tight.
Using the tool provided, remove the aerator.
Turn on the main water supply and check for leaks. Repair as
needed.
Lift and rotate the faucet handle to the full hot position, then the
full cold position. Run water through the spout for about one
minute to remove any debris. Check for leaks and repair as
needed.
Push the lever handle down to close the water supplies, then
reinstall the aerator.
Aerator
Aerator Removal Tool
Kohler Co. 7 1050798-2-A

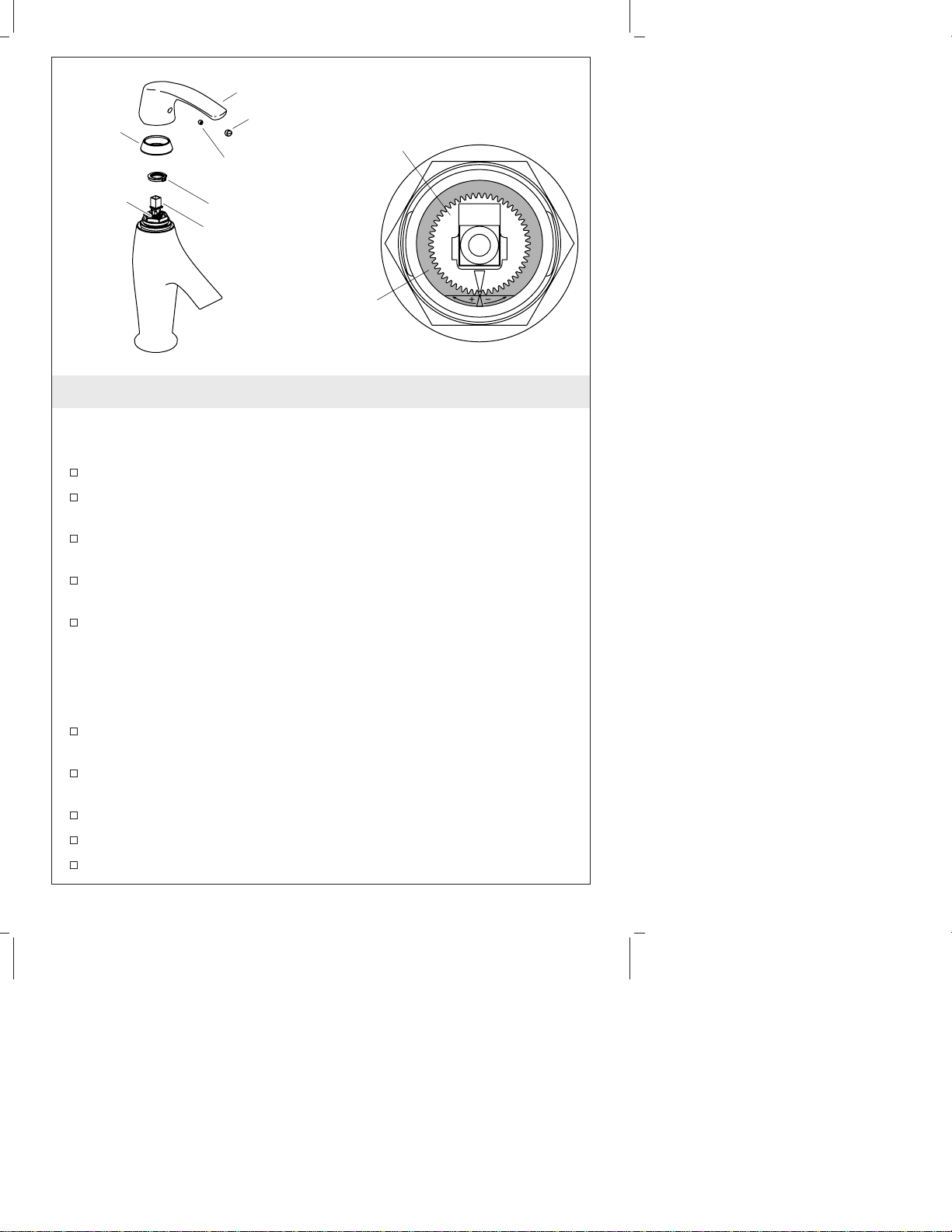

6. Optional Temperature Limiting Adjustment
NOTE: The water temperature does not need to be adjusted if the
maximum water temperature is below 105°F (41°C).
Lift and turn the lever handle to the full hot position.
Determine the temperature using a thermometer. If the
temperature exceeds 105°F (41°C), complete the following steps.
Using a small flat-blade screwdriver, carefully pry the plug button
off the lever handle.
Loosen the setscrew on the handle with a hex wrench, then
remove the handle and bonnet.
Note the position of the locking ring relative to the inner geared
ring.
NOTE: To avoid damage to the locking ring during removal, pry
each side of the locking ring off the inner geared ring with an equal
and even technique.
Gradually pry each side of the locking ring up off of the inner
geared ring and onto the valve stem with a flat-blade screwdriver.
Rotate the valve stem clockwise to increase temperature, or
counterclockwise to decrease temperature.
Reinstall the locking ring into the inner geared ring.
Reinstall the bonnet and handle to the faucet body.
Test the setting and make any adjustments as needed.
Plug Button
Handle
Bonnet
Inner
Geared
Ring Locking Ring
Setscrew
Locking Ring
Inner Geared
Ring
Valve Stem
1050798-2-A 8 Kohler Co.

Optional Temperature Limiting Adjustment (cont.)
After all adjustments have been made, use a hex wrench to
tighten the setscrew.
Press the plug button into place.
Kohler Co. 9 1050798-2-A

Guide d’installation
Robinet d’évier mono-contrôle
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Vérifier avec soin si les tubes d’évacuation ou d’alimentation
d’eau sont endommagés.
Ce robinet est conçu pour des lavabos à un orifice.
Pour de nouvelles installations, installer le robinet et le drain au
lavabo avant d’installer celui-ci.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Thermomètre
Clé à
sangle Joint
d'étanchéité
pour filetage
Mastic de
plombier Clé
hexagonale
Tournevis
assortis
Kohler Co. Français-1 1050798-2-A

1. Installer le robinet
Visser les tiges de support dans les orifices à la base du corps du
robinet.
REMARQUE : La base du robinet peut être attaché au lavabo en
utilisant soit la rondelle en caoutchouc ou le mastic de plombier afin
de former un joint étanche. Ne pas attacher le robinet au lavabo en
utilisant à la fois la rondelle en caoutchouc fournie et le mastic de
plombier.
Pour une attache à rondelle en caoutchouc: Glisser la rondelle
sur les entrées d’alimentation et vers la base du robinet.
Pour une attache au mastic de plombier: Appliquer du mastic de
plombier ou autre produit d’étanchéité au-dessous de la bride
selon les instructions du fabricant du mastic.
Alimenter les entrées d’alimentation du robinet dans l’orifice du
robinet du lavabo, puis positionner proprement le robinet.
Glisser la rondelle et le support sur les tiges de montage, puis
sécuriser les écrous sur ces tiges.
Écrou Support
Rondelle
Lavabo
Tige de
montage
Entrée
d'alimentation
Appliquer du
mastic de
plomberie.
Rondelle en
caoutchouc
Kohler Co. Français-2 1050798-2-A

2. Installer le drain
Retirer la pellicule protectrice de la bride.
Appliquer un anneau de mastic d’étanchéité ou un produit
semblable sur le dessous de la bride selon les instructions du
fabricant du mastic.
Assembler l’écrou, la rondelle plate et la bague d’étanchéité
biseautée (biseau vers le haut) sur le corps.
Introduire le corps du drain dans l’appareil, insérer le corps du
drain dans l’orifice du drain.
Du dessus de l’appareil, serrer délicatement à la main la bride sur
le corps du drain.
S’assurer que l’orifice d’étanchéité du corps du drain fasse face à
l’appareil et serrer délicatement l’écrou.
Retirer tout excédent de mastic d’étanchéité.
Appliquer du mastic
de plomberie.
Bride
Joint d'étanchéité
Rondelle
Écrou
Corps du drain
Appareil sanitaire
1050798-2-A Français-3 Kohler Co.

3. Compléter l’installation du drain
Presser le joint d’étanchéité dans son orifice sur le corps.
Insérer le bouchon d’arrêt dans la bride.
Pour les installations courantes, insérer l’extrémité courte de la
tige dans l’orifice d’étanchéité du corps et sous la tige d’arrêt.
Pour les installations anti-vandalisme, passer la tige à travers
l’orifice de la tige d’arrêt. Serrer l’écrou de la tige à la main.
Retirer et ajuster l’arrêt selon le besoin pour qu’il s’élève à peu
près de 3/8″(1 cm) en position d’ouverture. Pour ajuster, pivoter
la tige d’arrêt filetée selon le besoin. Resserrer l’écrou d’arrêt.
Appliquer du ruban d’étanchéité aux filetages de la pièce de
raccordement et visser celle-ci au corps. Serrer fermement la pièce
de raccordement.
Glisser une extrémité du clip sur la tige. Glisser le raccord sur la
tige de levage avec la vis de serrage faisant face à l’arrière de
l’appareil.
Comprimer l’autre extrémité du clip, en alignant le trou avec la
tige. Déplacer le raccord vers la position appropriée en
comprimant le clip et en le faisant glisser sur la tige.
Insérer la tige de levage dans l’orifice du corps et puis à travers
celui du raccord.
Serrer la vis de serrage sur le raccord de manière à ce que le
bouton de la tige de levage s’étende de 1/2″(1,3 cm) au dessus
de l’orifice de la tige de levage.
Corps
Tige de
levage
Clip
Arrêt
Écrou d'arrêt
Bride
Joint
d'étanchéité
Écrou
de tige
Pièce de
raccordement
Appliquer
un ruban
d'étanchéité
pour filetage.
Vis de
serrage
Tige
d'arrêt
Raccord
Tige
Kohler Co. Français-4 1050798-2-A

4. Connecter les alimentations
Installer le lavabo à cet instant, s’il ne l’est pas déjà. Suivre les
instructions du fabricant.
REMARQUE : Connecter le tuyau d’alimentation marqué avec un
point bleu à l’alimentation d’eau froide.
Connecter les tuyaux d’alimentation aux arrêts. (Gauche est
chaud - droite est froid)
Arrêt
d'alimentation
Tuyau
d'alimentation
1050798-2-A Français-5 Kohler Co.

5. Vérification de l’Installation
Connecter la pièce de raccordement du drain dans le siphon en P.
S’assurer que tous les raccords soient bien serrés.
Retirer l’aérateur avec l’outil fourni.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites. Réparer au besoin.
Soulever et pivoter la poignée du robinet à la position chaude
complète, puis à la position froide complète. Faire couler l’eau à
travers le bec pendant une minute environ pour chasser tout
débris. Vérifier s’il y a des fuites et réparer au besoin.
Pousser la poignée du levier vers le bas pour fermer les
alimentations d’eau, puis installer à nouveau l’aérateur.
Outil pour retirer l'aérateur
Aérateur
Kohler Co. Français-6 1050798-2-A

6. Réglage optionnel limite de température
REMARQUE : Il n’est pas nécessaire d’ajuster la température de
l’eau si la température maximum est en dessous de 105° F (41° C).
Soulever et pivoter la poignée du levier complètement vers la
position chaude.
Déterminer la température en utilisant un thermomètre. Si la
température excède 105° F (41° C), compléter les étapes suivantes.
Avec un petit tournevis à lame plate, soulever délicatement le
bouchon de la poignée du levier.
Desserrer la vis de retenue de la poignée avec une clé hexagonale,
puis retirer la poignée et le chapeau.
Noter la position de la bague d’arrêt par rapport à la bague
d’engrenage intérieure.
REMARQUE : Afin d’éviter un endommagement de la bague
d’arrêt, soulever chaque côté de la bague d’engrenage intérieure de
manière égale.
Soulever graduellement chaque côté de la bague d’arrêt hors de
la bague d’engrenage intérieure et sur la tige de la valve avec un
tournevis plat.
Pivoter la tige de la valve vers la droite pour augmenter la
température, ou vers la gauche pour la diminuer.
Bouchon
Poignée
Chapeau
Bague
d'engrenag
e intérieur Anneau de serrage
Vis de
retenue
Anneau de serrage
Bague d'engrenage
intérieur
Tige de la
valve
1050798-2-A Français-7 Kohler Co.

Réglage optionnel limite de température (cont.)
Installer à nouveau la bague d’arrêt dans la bague d’engrenage
intérieure.
Réinstaller le chapeau et la poignée au corps du robinet.
Tester le dispositif et faire les réglages si nécessaire.
Après avoir effectué tous les réglages, utiliser une clé hexagonale
pour serrer la vis de retenue.
Presser le bouchon en place.
Kohler Co. Français-8 1050798-2-A

Guía de instalación
Grifería monomando de lavabo
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre el suministro principal de agua.
Revise atentamente los tubos de suministro y de desagüe para
asegurarse que no estén dañados.
Esta grifería está diseñada para utilizarse en lavabos de un solo
orificio.
Para instalaciones nuevas, monte la grifería y el desagüe en el
lavabo antes de instalar el lavabo.
Termómetro
Llave de
correa Cinta selladora de roscas
Masilla de
plomería Llave hexagonal
Juego de
destornilladores
Kohler Co. Español-1 1050798-2-A

Antes de comenzar (cont.)
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Kohler Co. Español-2 1050798-2-A

1. Instale la grifería
Enrosque las varillas roscadas en los orificios de la parte inferior
del cuerpo de la grifería.
NOTA: La base de la grifería se puede fijar al lavabo utilizando la
arandela de goma provista o masilla de plomería para formar un
sello impermeable. No fije la grifería al lavabo utilizando ambos la
arandela de goma y masilla de plomería.
Para fijar con la arandela de goma: Deslice la arandela en las
entradas de suministro y hacia arriba a la base de la grifería.
Para fijar con masilla de plomería: Aplique masilla de plomería
u otro sellador según las instrucciones del fabricante, en el dorso
de la brida de la base de la grifería.
Introduzca las entradas de los suministros de la grifería a través
del orificio para grifería del lavabo, luego coloque la grifería.
Deslice la arandela y el soporte en las varillas roscadas, luego
apriete bien las tuercas a las varillas roscadas.
Tuerca Soporte
Arandela
Lavabo
Varilla roscada
Entrada de
suministro
Aplique
masilla de
plomería.
Arandela de
goma
1050798-2-A Español-3 Kohler Co.
