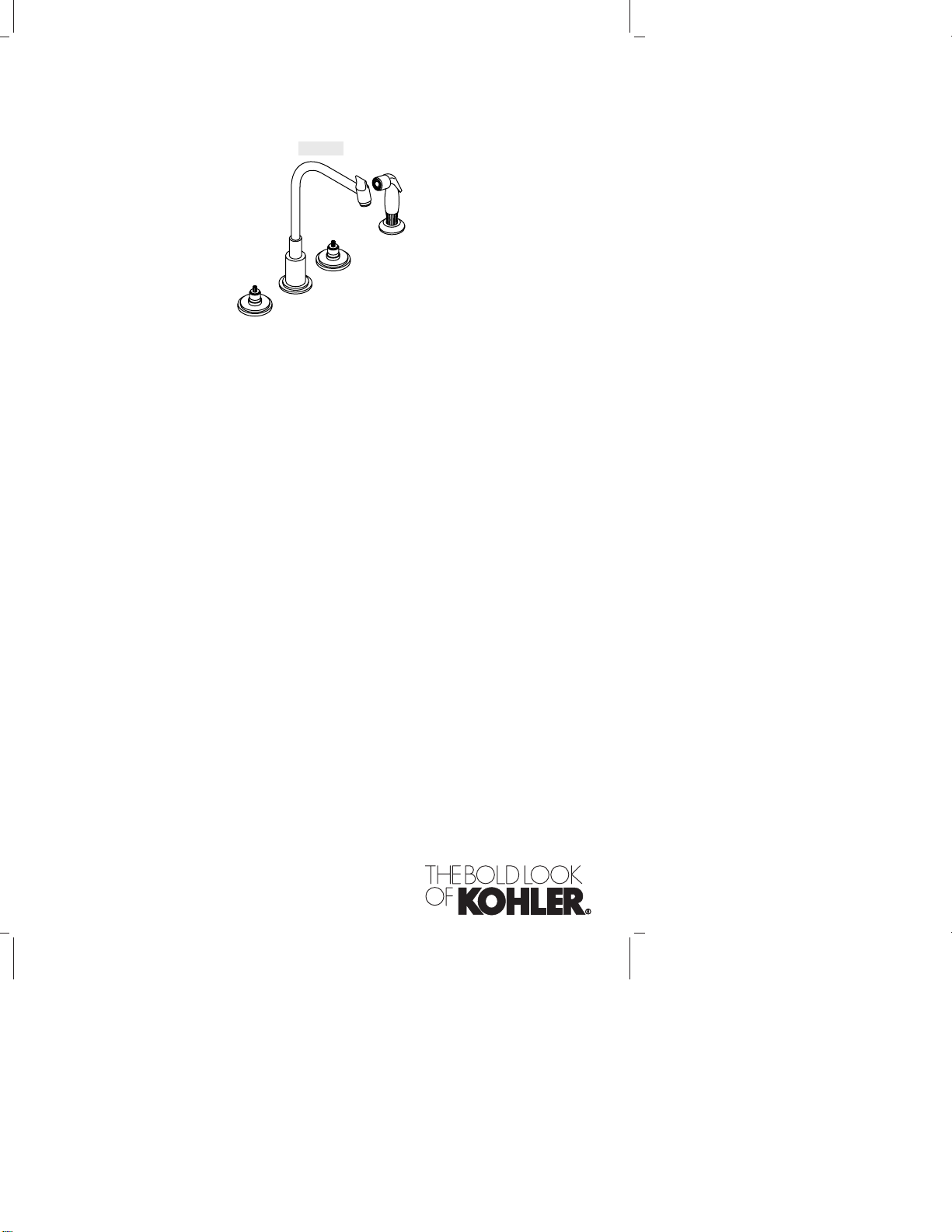

Kohler K-8220 User manual

Installation Guide
Kitchen Sink Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-8220
113031-2-AC

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and web site are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
Shut off the water supplies.
Carefully inspect waste and supply tubing for any sign of
damage and replace if necessary.
For new installations, assemble the faucet on the sink before
installing the sink.
Before installation, unpack the new faucet and inspect it for
damage. Return the faucet to the carton until you are ready to
install it.
A one-quarter turn counterclockwise will close the cold valve and
a similar clockwise turn closes the hot valve.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Sealant
Tape
Tube Cutter
Plumbers
Putty
Adjustable
Wrench
113031-2-AC 2 Kohler Co.

1. Spout Installation
Remove the spout and escutcheon from the shank.
Thread the nut and washer to the bottom of the shank.
Insert the shank from the bottom of the sink hole.
Slide the gasket to the shank.
Thread the escutcheon to the shank.
Tighten the nut and washer to secure the shank to the sink.
Thread the spout to the shank.
2. Handspray Installation
NOTE: If the handspray is not desired, cap the lower shank tee
outlet.
Apply a bead of plumbers putty or other sealant to the underside
of the spray holder according to the manufacturer’s instructions.
Insert the spray holder through the sink hole.
Securely hand tighten the nut from under the sink.
Remove any excess putty or sealant.
Insert the handspray hose through the spray holder.
Thread the hose to the shank tee using thread sealant.
Spout
Sink
Washer
Gasket
Shank
Nut
Escutcheon
Spray
Holder
Apply
plumbers
putty.
Shank
Tee
Handspray
Hose
Nut
Handspray
Kohler Co. 3 113031-2-AC

3. Valve Installation
Thread the escutcheon nut to the bottom of each valve body.
Attach and tighten a hose to the bottom of each valve body.
Apply plumbers putty or other sealant to the underside of the
escutcheon nuts according to the manufacturer’s instructions.
Position the valve body assemblies through the sink. Make sure
that the hot valve body (marked red) is installed in the left-hand
hole and the cold valve body is installed in the right-hand hole.
Secure the valve body assemblies with the washer and the nut
from under the sink.
Connect and tighten the hoses to the shank tee.
Remove any excess putty.
Nut Hose
Washer
Apply
plumbers
putty.
Escutcheon
Nut
Shank
Tee
Valve Body
113031-2-AC 4 Kohler Co.

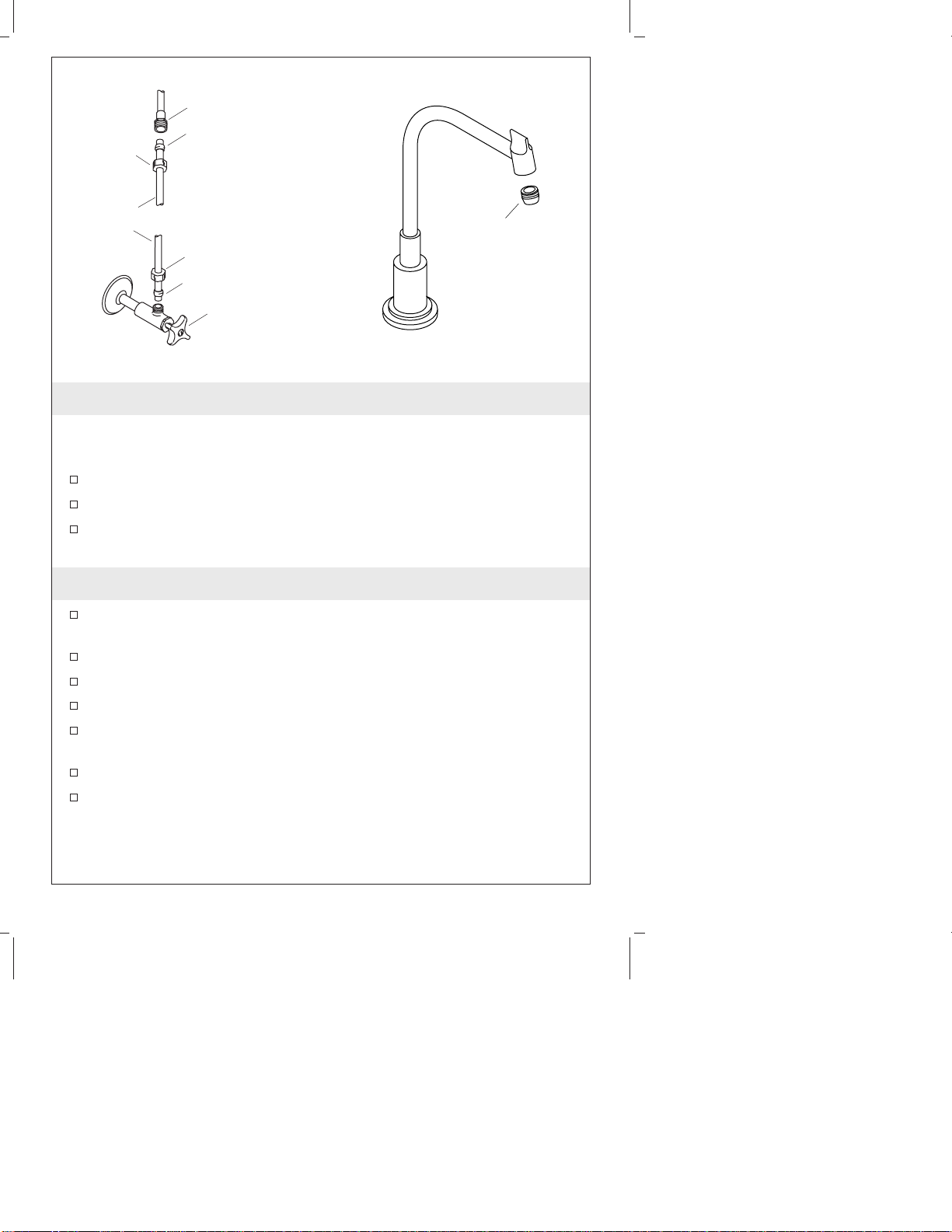

4. Supply Installation
NOTE: If the sink is not installed, install it at this time. Be sure to
follow all instructions packed with the sink.
Slide the coupling nuts and ferrules onto the supply tubes.
Secure the supply tubes and valve body inlets with coupling nuts.
Carefully insert the supply tubes into the valve body inlets and
shut-off valve outlets (if used).
5. Checkout Installation
Ensure that both faucet handles are turned off. Hot is clockwise
close and cold is counterclockwise close.
Turn on the hot and cold water supplies.
Check for leaks.
Remove the aerator by turning it counterclockwise.
Turn on the hot and cold faucet handles for one minute to flush
debris from the faucet.
Close the hot and cold water handles.
Reattach the aerator by turning it clockwise until hand tight.
Valve Inlet
Ferrule
Ferrule
Supply
Tube
Coupling
Nut
Coupling
Nut
Shut-Off
Valve
(If Used)
Aerator
Kohler Co. 5 113031-2-AC

Guide d’installation
Robinet d’évier de cuisine
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et adresse internet sont au verso. Merci encore d’avoir choisi
la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper les alimentations d’eau.
Vérifier avec soin si l’évacuation ou les tubes d’alimentation pour
déceler tout signe d’endommagement et remplacer si nécessaire.
Pour de nouvelles installations, installer le robinet sur l’évier
avant d’installer ce dernier.
Avant l’installation, déballer le nouveau robinet et l’examiner
pour en déceler tout dommage. Remettre le robinet dans son
emballage de protection jusqu’à être prêt à l’installation.
Un quart de tour vers la gauche fermera la valve d’eau froide et
de même vers la droite fermera la valve d’eau chaude.
Coupe-tubes
Cléà
molette Mastic de
plombier
Joint
d'étanchéité
pour filetage
Kohler Co. Français-1 113031-2-AC

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Kohler Co. Français-2 113031-2-AC

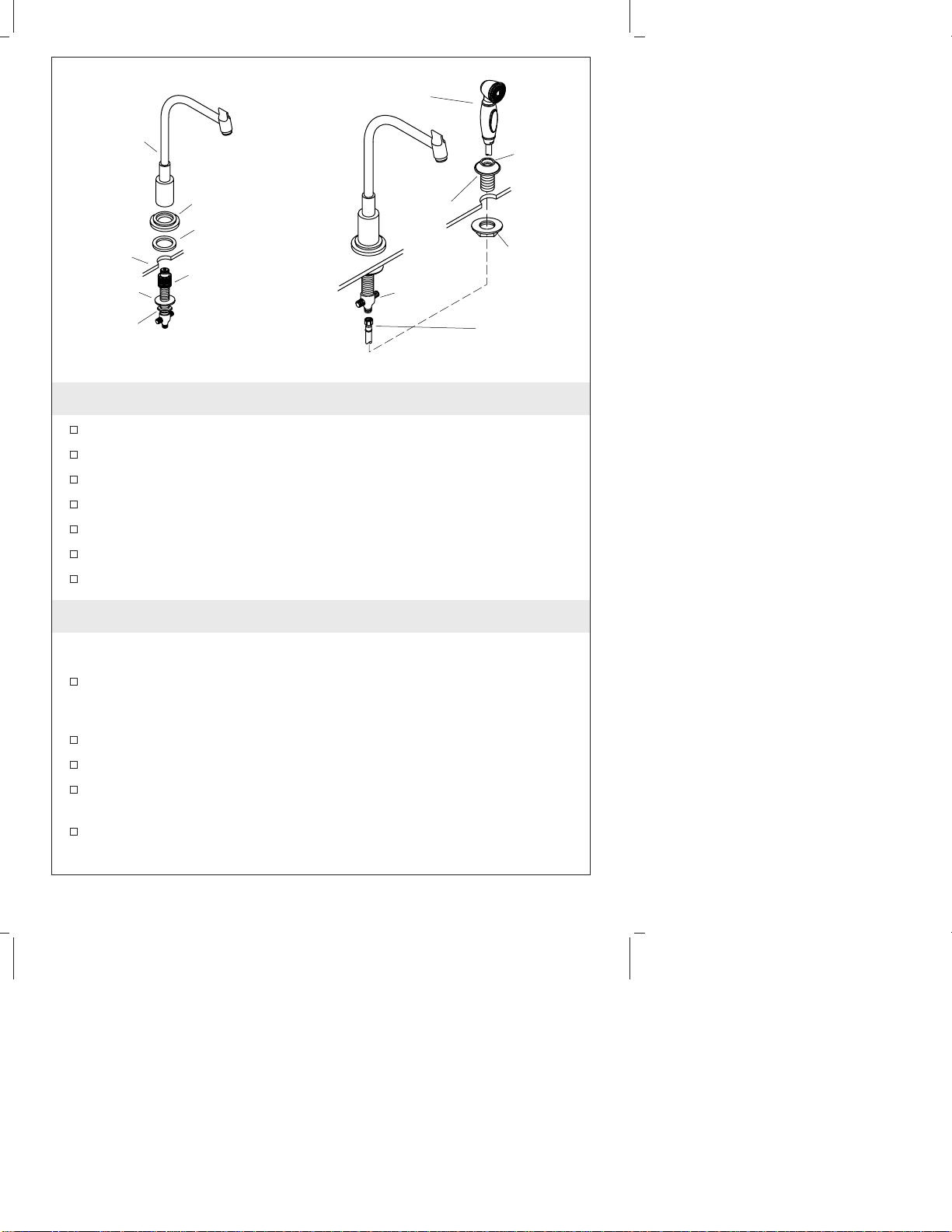

1. Installation du bec
Retirer le bec et l’applique du manche.
Visser l’écrou et la rondelle sur la base du manche.
Insérer le manche de la base de l’orifice de l’évier.
Glisser le joint sur le manche.
Glisser l’applique sur le manche.
Serrer l’écrou et la rondelle pour sécuriser le manche sur l’évier.
Visser le bec sur le manche.
2. Installer le vaporisateur
REMARQUE : Si le vaporisateur n’est pas désiré, couvrir la sortie
du manche du T inférieur.
Appliquer du mastic de plombier ou autre produit d’étanchéité
au dessous du support du vaporisateur selon les instructions du
fabricant.
Insérer le support du vaporisateur dans l’orifice de l’évier.
Sécuriser à la main l’écrou d’en-dessous de l’évier.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Insérer le flexible du vaporisateur dans son support.
Bec
Évier
Rondelle
Joint d'étanchéité
Manche
Écrou
Applique
Porte-
vaporisateur
Appliquer du
mastic de
plomberie.
T de
manche
Flexible de
vaporisateur
Écrou
Vaporisateur
113031-2-AC Français-3 Kohler Co.

Installer le vaporisateur (cont.)
Attacher le tuyau au T du manche avec du joint d’étanchéité pour
filetage.
Kohler Co. Français-4 113031-2-AC

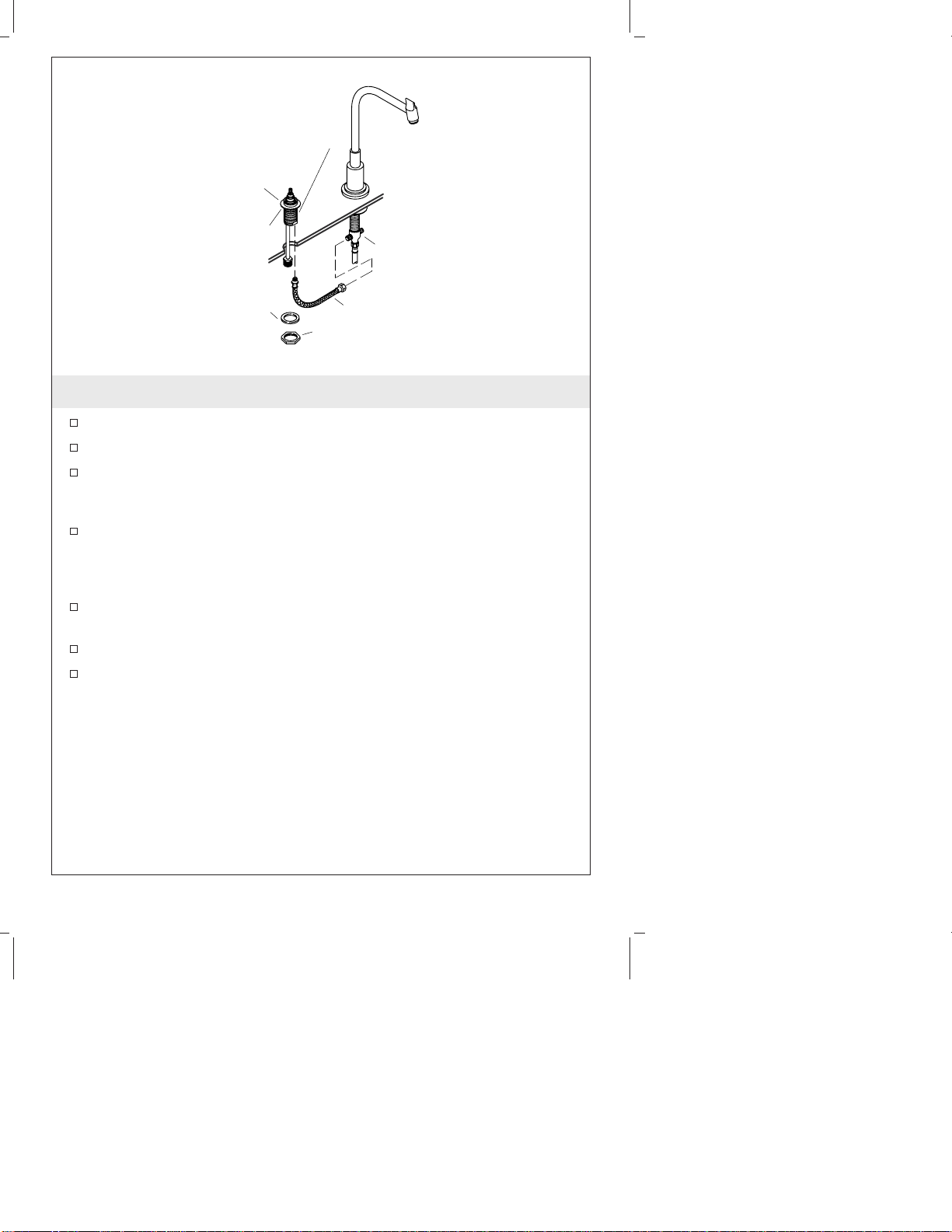

3. Installer la valve
Visser l’écrou de l’applique à la base de chaque corps de valve.
Attacher et serrer un tuyau à la base de chaque corps de valve.
Appliquer du mastic de plombier ou un produit d’étanchéité
semblable au-dessous des écrous de l’applique selon les
instructions du fabricant.
Positionner les ensembles du corps de valve à travers l’évier.
S’assurer que le corps de valve d’eau chaude (marqué en rouge)
soit installé dans l’orifice gauche, et que celui d’eau froide le soit
dans l’orifice droit.
Sécuriser les ensembles du corps de valve avec la rondelle et
l’écrou d’en-dessous de l’évier.
Raccorder et serrer les flexibles au T du manche.
Retirer tout excédent de mastic.
Écrou
Tuyau
Rondelle
Appliquer
du mastic
de
plomberie.
Écrou pour
l'applique
T de
manche
Corps de la valve
113031-2-AC Français-5 Kohler Co.

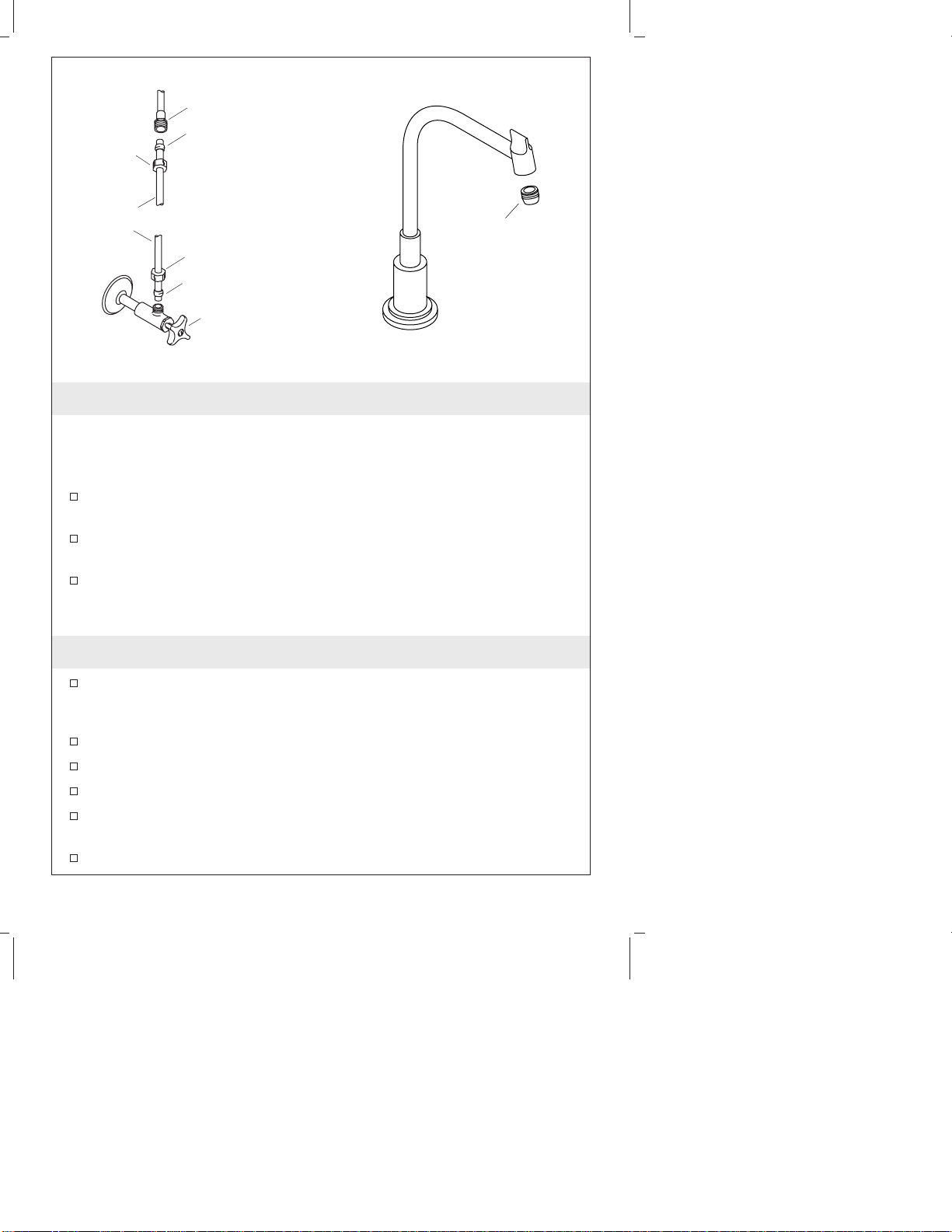

4. Installer l’alimentation
REMARQUE : Installer l’évier à cet instant, s’il ne l’est pas déjà.
S’assurer de suivre les instructions emballées avec l’évier.
Glisser les écrous de couplage et bagues d’extrémité sur les
tuyaux d’alimentation.
Sécuriser les tubes d’alimentation et les entrées de corps avec les
écrou de couplage.
Insérer délicatement les tuyaux d’alimentation dans les entrées du
corps de valve et sorties de valve de fermeture (si utilisés).
5. Vérification de l’installation
S’assurer de fermer les deux poignées de robinet. Le chaud est à
droite et froid est vers la gauche.
Ouvrir les alimentations d’eau chaude et froide.
Vérifier s’il y a des fuites.
Retirer l’aérateur en le tournant vers la gauche.
Ouvrir l’eau chaude et froide pendant une minute pour purger
les débris du robinet.
Fermer les poignées d’eau chaude et froide.
Rattacher l’aérateur en le pivotant vers la droite jusqu’au serrage.
(si utilisé)
Arrêt
d'alimentation
Entrée de
robinet
Tuyau
d'alimentation
Écrou de
couplage
Écrou de
couplage
Manche à
compression
Manche à
compression
Aérateur
Kohler Co. Français-6 113031-2-AC

Guía de instalación
Grifería de fregadero de cocina
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en el reverso de esta guía. Gracias nuevamente por escoger
a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre los suministros de agua.
Revise con cuidado los tubos de suministro y de desagüe para
ver si están dañados y cámbielos de ser necesario.
En las instalaciones nuevas, monte la grifería en el fregadero
antes de instalar el fregadero.
Antes de la instalación, desembale la grifería nueva y revise con
cuidado todas las piezas para ver si están dañadas. Luego, vuelva
a poner la grifería en la caja hasta el momento de la instalación.
Cortatubos Cinta selladora
de roscas
Masilla de
plomería
Llave
ajustable
Kohler Co. Español-1 113031-2-AC

Antes de comenzar (cont.)
Si se gira un cuarto de vuelta a la izquierda se cierra la válvula
del agua fría y con un cuarto de vuelta a la derecha se cierra la
válvula del agua caliente.
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
Kohler Co. Español-2 113031-2-AC

1. Instale el surtidor
Retire el surtidor y el chapetón del vástago.
Enrosque la arandela y la tuerca en la parte inferior del vástago.
Inserte el vástago por la parte inferior del orificio del fregadero.
Deslice el empaque por el vástago.
Enrosque el chapetón en el vástago.
Apriete la arandela y la tuerca para fijar el vástago en el
fregadero.
Enrosque el surtidor en el vástago.
2. Instale el rociador
NOTA: Si no desea instalar el rociador, tape la salida inferior de la T
del vástago.
Aplique una tira de masilla de plomería u otro sellador en la
parte inferior del soporte del rociador según las instrucciones del
fabricante.
Inserte el rociador a través del orificio del fregadero.
Apriete bien la tuerca con la mano por debajo del fregadero.
Elimine el exceso de masilla de plomería o sellador.
Inserte la manguera del rociador a través del soporte del rociador.
Surtidor
Fregadero
Arandela
Empaque
Vástago
Tuerca
Chapetón
Soporte del
rociador
Aplique
masilla de
plomería.
T del
vástago
Manguera del
rociador
Tuerca
Rociador
113031-2-AC Español-3 Kohler Co.

Instale el rociador (cont.)
Enrosque la manguera a la T del vástago mediante cinta selladora
de roscas.
Kohler Co. Español-4 113031-2-AC

3. Instale la válvula
Enrosque la tuerca del chapetón en la parte inferior de cada
cuerpo de válvula.
Conecte y apriete una manguera en la parte inferior de cada
cuerpo de válvula.
Aplique masilla de plomería u otro sellador en la parte inferior
de las tuercas del chapetón según las instrucciones del fabricante.
Coloque los conjuntos del cuerpo de la válvula a través del
fregadero. Asegúrese de que el cuerpo de la válvula del agua
caliente (marcado en rojo) esté instalado en el orificio izquierdo y
el cuerpo del agua fría esté instalado en el orificio derecho.
Fije los conjuntos del cuerpo de la válvula con la arandela y la
tuerca por debajo del fregadero.
Conecte las mangueras a la T del vástago y apriételas.
Elimine el exceso de masilla.
Tuerca
Manguera
Arandela
Aplique
masilla de
plomería.
Tuerca del
chapetón
T del
vástago
Cuerpo de
válvula
113031-2-AC Español-5 Kohler Co.

4. Instale los suministros
NOTA: Si el fregadero no está instalado, instálelo en este momento.
Asegúrese de seguir todas las instrucciones incluidas con el
fregadero.
Deslice las tuercas de acoplamiento y los casquillos por los tubos
de suministro.
Fije los tubos de suministro y las entradas del cuerpo de la
válvula con las tuercas de acoplamiento.
Inserte los tubos de suministro con cuidado en las entradas del
cuerpo de la válvula y en las salidas de la llave de paso (en caso
de utilizarse).
5. Verificación de la instalación
Verifique que ambas manijas de la grifería estén cerradas. El agua
caliente se cierra a la derecha y el agua fría se cierra a la
izquierda.
Abra los suministros del agua fría y caliente.
Verifique que no haya fugas.
Gire el aireador hacia la izquierda para quitarlo.
Abra las manijas del agua caliente y fría durante un minuto para
eliminar los residuos de la grifería.
Cierre las manijas del agua fría y caliente.
Casquillo
Casquillo
Tuerca de
compresión
Tuerca de
compresión
Llave de paso
del suministro
(de utilizarse)
Tubos de
suministro
Entrada de
la manguera
Aireador
Kohler Co. Español-6 113031-2-AC

Verificación de la instalación (cont.)
Vuelva a montar el aireador girándolo a la derecha hasta que esté
apretado con la mano.
113031-2-AC Español-7 Kohler Co.

113031-2-AC

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2004 Kohler Co.
113031-2-AC
