Kohler K-T45115 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Bath/Deck Mount Faucet
Robinet sur baignoire/comptoir
Grifería de montaje en bañera/cubierta
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)USA/Canada: 1-800-4KOHLER
México: 001-800-456-4537
kohler.com
©2011 Kohler Co.
K-T45115, K-T-45119
1158791-2-B

Tools/Outils/Herramientas
Before You Begin
Observe all local plumbing and building codes.
Shut off the water supply.
A deep rough-in kit is available to accommodate an additional 1/2″(1.3 cm) of tile
thickness for faucet installations using 1/2″(73444) or 3/4″(1086701) valve
systems.
Complete the finished deck material before installing the bath faucet trim.
The valve is sold separately. Please read the instructions packed with the valve for
installation procedures.
Kohler Co. reserves the right to make revisions in the design of faucets without
notice, as specified in the Price Book.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau.
Le kit de raccordement profond est disponible pour accommoder une épaisseur
supplémentaire de carrelage de 1/2″(1,3 cm) pour des installations de robinet
utilisant des systèmes de valve de 1/2″(73444) ou 3/4″(1086701).
Compléter le matériau du comptoir fini avant d’installer la garniture de robinet de
baignoire.
La valve est vendue séparément. Veuillez s’il vous plait lire les instructions
d’installation emballées avec la valve.
Kohler Co. se réserve le droit d’apporter toutes modifications au design des
robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro de agua.
Un kit de instalación profunda está disponible para acomodar el espesor adicional
de azulejo de 1/2″(1,3 cm) para instalaciones de grifería que utilizan los sistemas
de válvula de 1/2″(73444) ó 3/4″(1086701).
Plus/Plus/Más:
• Rag/Chiffon/Trapo
Adjustable Wrench
Clé à molette
Llave ajustable
Hex Wrench
Clé hexagonale
Llave hexagonal
Tape Measure
Mètre ruban
Cinta para medir
Assorted Screwdrivers
Tournevis assortis
Destornilladores surtidos
Tube Cutter
Coupe-tubes
Cortatubos
File
Lime
Lima
Plumbers Putty
Mastic de plombier
Masilla de plomería
1158791-2-B 2 Kohler Co.

Antes de comenzar (cont.)
Termine el material de acabado de la cubierta antes de instalar la guarnición de la
grifería de la bañera.
La válvula se vende por separado. Lea las instrucciones incluidas con la válvula
para obtener los procedimientos de instalación.
Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo
aviso, tal como se especifica en la lista de precios.

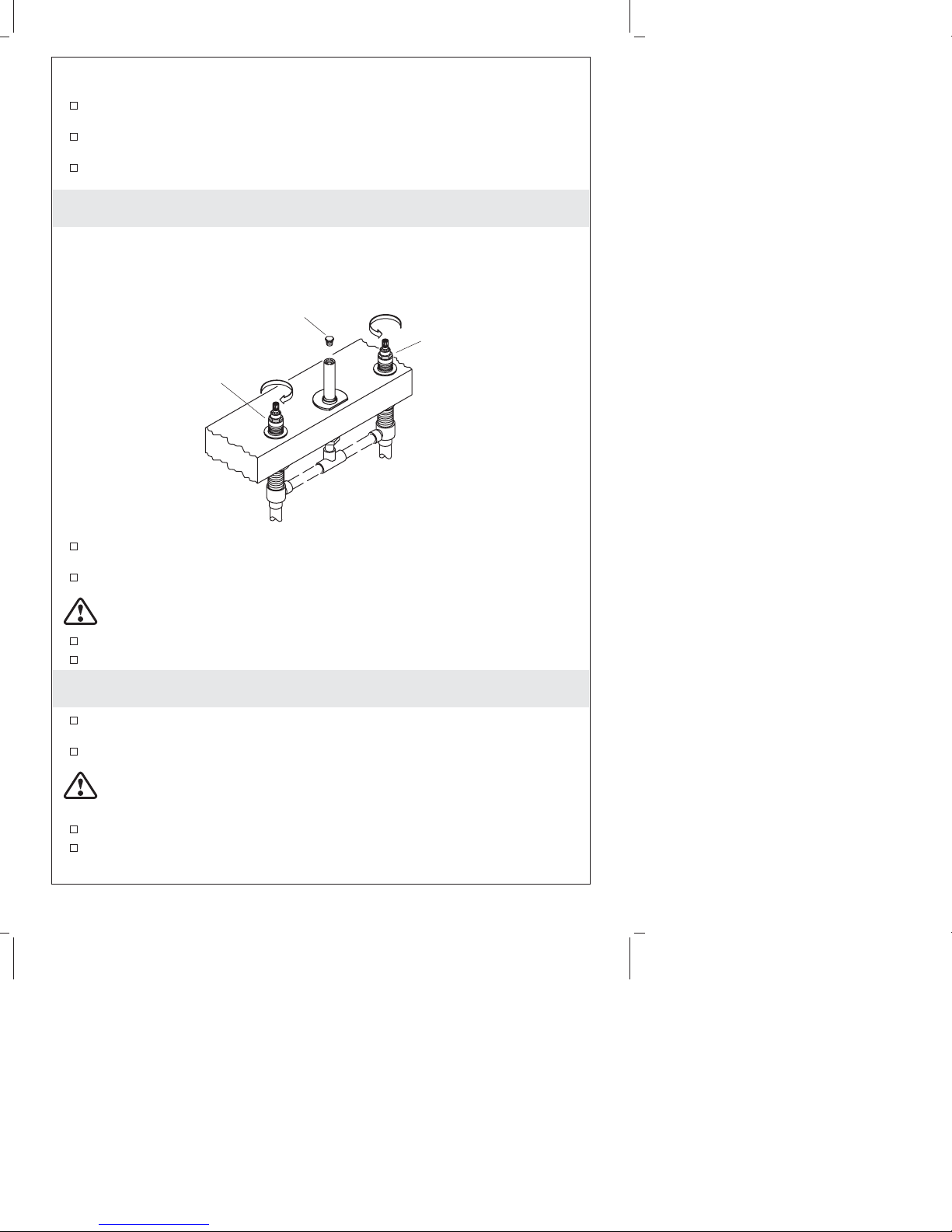

1. Remove the Pipe Plug
Make sure the valves are closed (cold = fully counterclockwise; hot = fully
clockwise).
Turn off the main water supply.
WARNING: Risk of personal injury. Do not lean over the pipe plug when
turning or removing the pipe plug. The water supply lines may be pressurized,
causing water to spray or purge when removing the pipe plug.
Wrap a rag around the cap to prevent water spray.
Carefully remove the pipe plug.
Retirer le bouchon du tuyau
S’assurer que les robinets soient fermés (côté froid complètement vers la gauche,
côté chaud complètement vers la droite).
Fermer l’alimentation d’eau principale.
AVERTISSEMENT: Risque de blessures corporelles. Ne pas se pencher sur le
bouchon du tuyau au moment de le tourner ou lors de son retrait. Les
canalisations d’alimentation d’eau peuvent être sous pression, ce qui cause des jets
ou des purges d’eau lors du retrait du bouchon du tuyau.
Enrouler un torchon autour du bouchon pour empêcher l’eau de gicler.
Retirer le bouchon de tuyau avec précaution.
Pipe Plug
Bouchon de tuyau
Tapón de tubo Close Cold
Fermer l'eau froide
Fría cerrada
Close Hot
Fermer l'eau chaude
Caliente cerrada
Kohler Co. 3 1158791-2-B

Desinstale el tapón de tubo
Verifique que las válvulas estén cerradas (agua fría = completamente a la
izquierda; agua caliente = completamente a la derecha).
Cierre el suministro de agua.
ADVERTENCIA: Riesgo de lesiones personales. Al girar o retirar el tapón de
tubo, no se incline sobre el tapón de tubo. Las líneas de suministro de agua
pueden estar presurizadas, lo que puede causar que el agua se rocíe o se purgue
al quitar el tapón de tubo.
Envuelva la tapa en un trapo para evitar que el agua salpique.
Quite el tapón de tubo con cuidado.

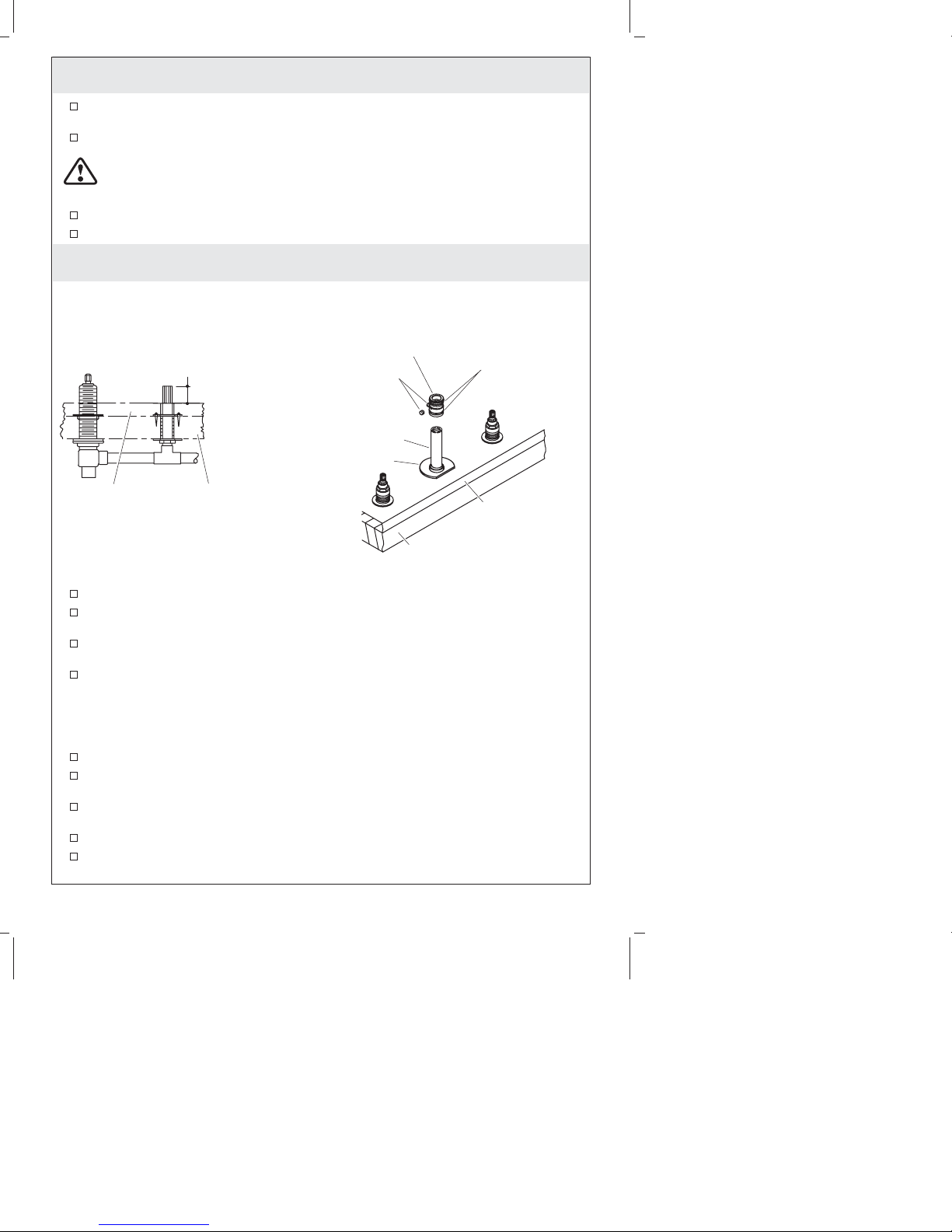

2. Prepare for Spout installation
Remove the plaster guard from the spout supply tube.
Ensure that the spout supply tube projects a minimum of 1-1/4” (3.2 cm) above
the finished deck.
Using a file, remove all burrs from the spout supply tube. This will prevent
damage to the O-ring inside the sleeve.
For tile-covered deck installations: With the flat side of the washer facing the
edge of the finished deck (as shown), slide the washer onto the spout supply tube.
For all other installations: Discard the brass washer.
NOTE: Before installing the spout sleeve assembly, make sure the O-ring is properly
positioned in the groove on the outside of the sleeve.
Loosen the setscrews in the spout sleeve assembly.
Using a twisting motion, slide the spout sleeve assembly onto the spout supply
tube until it contacts the finished deck.
Align the spout sleeve assembly with the setscrews offset from the center (not
facing directly forward or backward) of the spout supply tube.
Retighten the setscrews.
Purge the spout supply tube of debris.
Washer/Rondelle/Arandela
Setscrews/Vis de retenue/
Tornillos de fijación
Spout Sleeve Assembly
Ensemble de manchon du bec
Montaje de la manga del surtidor O-Ring
Joint torique
Arosello
1-1/4"
(3.2 cm) Min
Spout Supply Tube
Tube d'alimentation du bec
Tubo de suministro del surtidor
Tile Finish
Finition carrelée
Acabado con azulejos
Rough Deck
Comptoir brut
Cubierta no acabada
Finished Deck
Comptoir fini
Cubierta acabada
Rough Deck
Comptoir brut
Cubierta no acabada
1158791-2-B 4 Kohler Co.

Se préparer pour l’installation du bec
Retirer le renfort de plâtre du tube d’alimentation du bec.
S’assurer que le tube d’alimentation du bec est projeté à un minimum de 1 1/4″”
(3,2 cm) au-dessus du comptoir fini.
Utiliser une lime pour supprimer toutes les ébarbures du tube d’alimentation du
bec. Ceci préviendra tout endommagement du joint torique à l’intérieur du
manchon.
Pour les installations sur comptoir recouvert de carrelage: Avec le côté plat de la
rondelle tourné vers le bord du comptoir fini (tel qu’illustré), faire glisser la
rondelle sur le tube d’alimentation du bec. Pour toutes les autres installations:
Jeter la rondelle en laiton.
REMARQUE: Avant d’installer l’ensemble du manchon du bec, s’assurer que le joint
torique soit proprement positionné dans la rainure à l’extérieur du manchon.
Dévisser les vis de retenue sur le manchon du bec.
Utiliser un mouvement de rotation pour faire glisser le manchon du bec sur le
tube d’alimentation du bec jusqu’à ce qu’il contacte le comptoir fini.
Aligner le manchon du bec avec les vis de retenues décalées du centre (ne faisant
pas directement face vers l’avant ou l’arrière) du tube d’alimentation du bec.
Resserrer les vis de retenue.
Purger le tube d’alimentation de tous débris.
Prepare la instalación del surtidor
Retire el protector de yeso del tubo de suministro del surtidor.
Asegúrese de que el tubo de suministro del surtidor se proyecte un mínimo de
1-1/4″(3,2 cm) arriba de la cubierta acabada.
Con una lima, retire todas las rebabas del tubo de suministro del surtidor. Esto
evitará dañar el arosello (O-ring) dentro de la manga.
Para instalaciones en cubierta con revestimiento de azulejo: Con el lado plano
de la arandela hacia el filo de la cubierta acabada (como se muestra), deslice la
arandela en el tubo de suministro del surtidor. Para todas las demás
instalaciones: Deseche la arandela de latón.
NOTA: Antes de instalar montaje de la manga del surtidor, asegúrese de que el
arosello (O-ring) esté correctamente colocado en la ranura del exterior de la manga.
Afloje los tornillos de fijación del montaje de la manga del surtidor.
Con un movimiento de giro, deslice el montaje de la manga del surtidor en el
tubo de suministro del surtidor hasta que haga contacto con la cubierta acabada.
Alinee la manga del surtidor con los tornillos de fijación descentrados (sin estar
orientados hacia el frente o hacia atrás) del tubo de suministro del surtidor.
Vuelva a apretar los tornillos de fijación.
Purgue el tubo de suministro del surtidor para eliminar la suciedad.
Kohler Co. 5 1158791-2-B

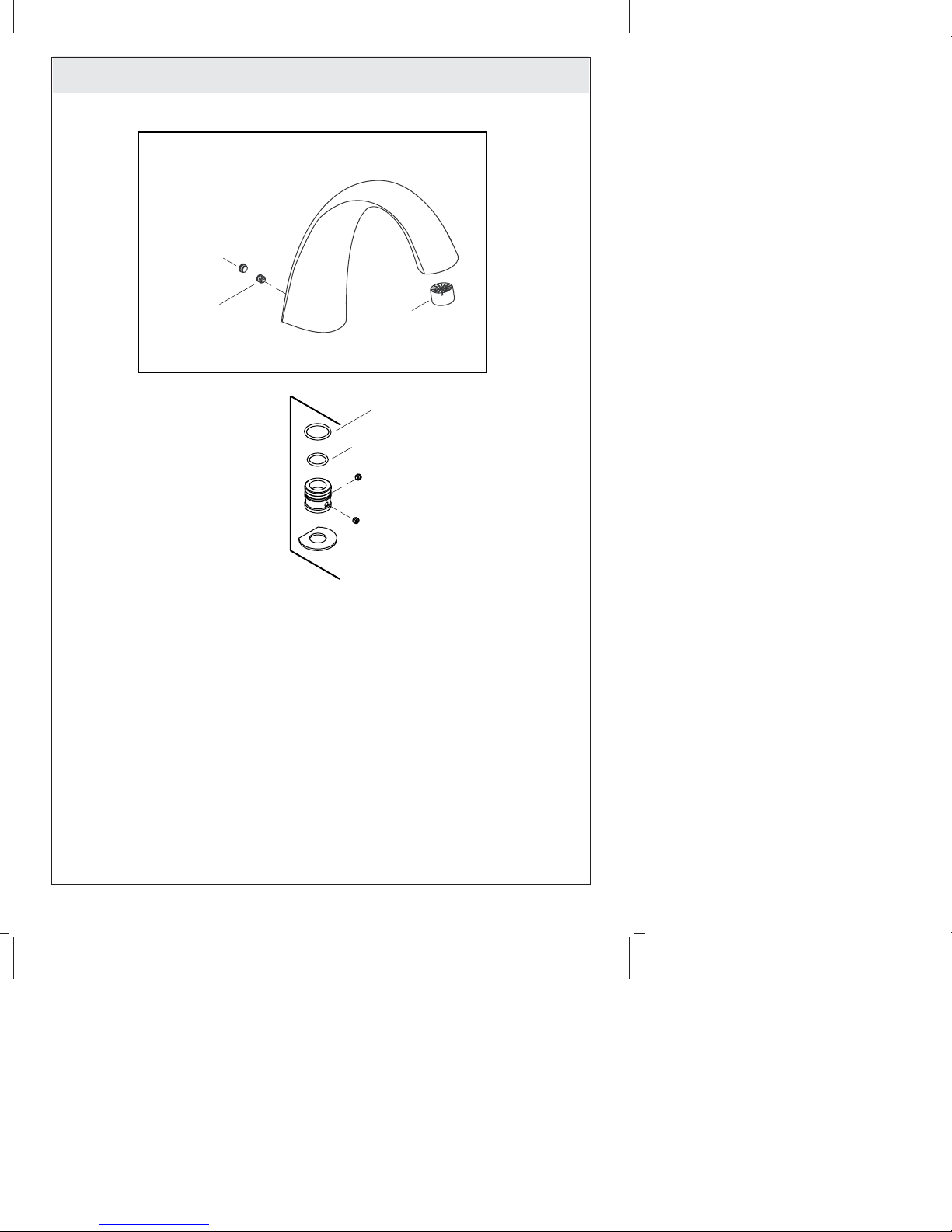

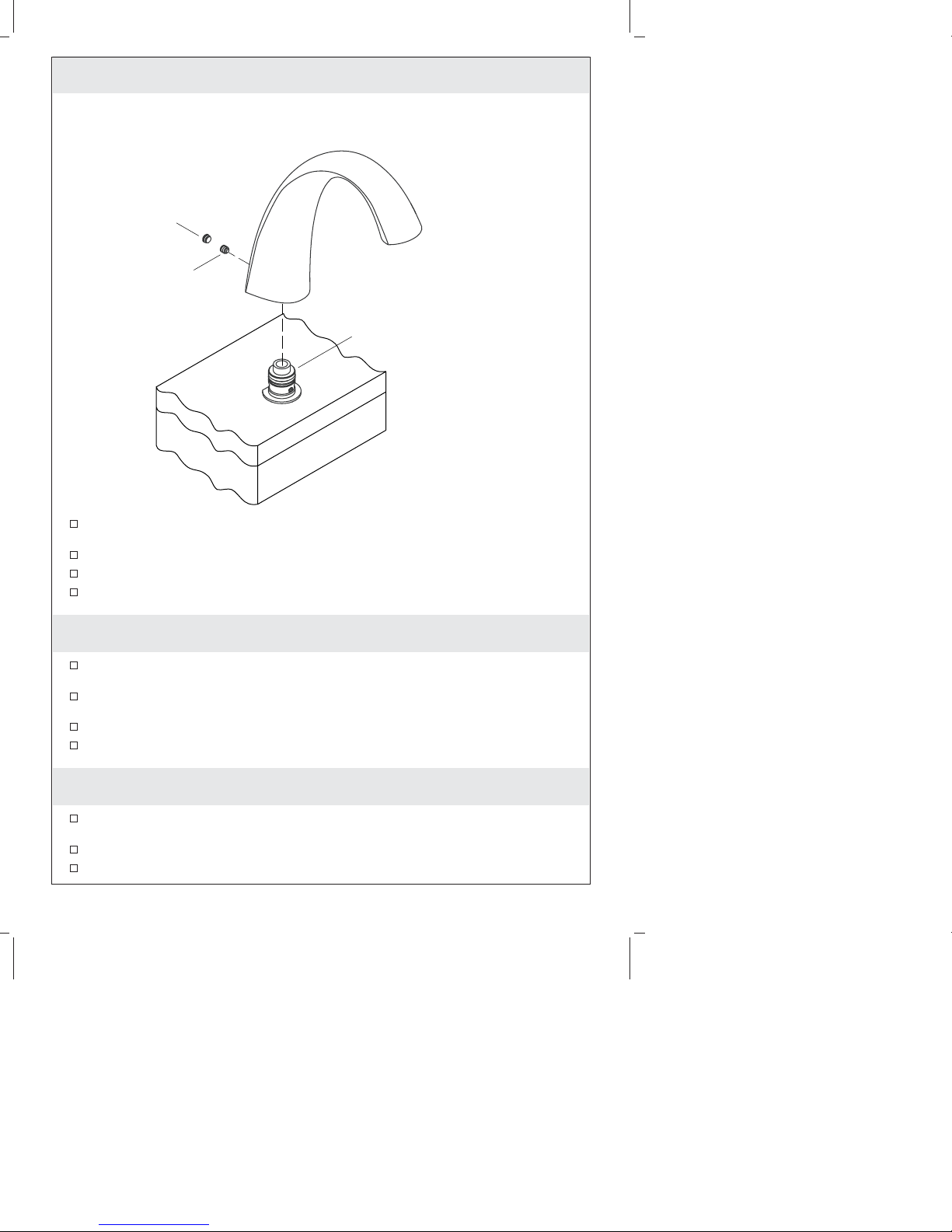

3. Install the Spout
Position the spout on the spout sleeve assembly, then carefully press down until
the spout contacts the finished surface.
Rotate the spout until it is aligned to face straight toward the user.
Tighten the setscrew.
Press the plug button into the back of the spout. The plug button should be flush
with the spout surface.
Installer le bec
Positionner le bec sur son manchon, puis appuyer dessus délicatement jusqu’à ce
que le bec touche la surface finie.
Faire pivoter le bec jusqu’à ce qu’il soit aligné de manière à être tourné vers
l’utilisateur.
Serrer la vis de retenue.
Appuyer sur le bouton capsule pour le mettre en place dans l’arrière du bec. Le
bouchon doit être nivelé avec la surface du bec.
Instale el surtidor
Coloque el surtidor en el montaje de la manga del surtidor, luego presione con
cuidado hacia abajo hasta que el surtidor haga contacto con la superficie acabada.
Gire el surtidor hasta que esté alineado y quede recto hacia el usuario.
Apriete el tornillo de fijación.
Setscrew
Vis de retenue
Tornillo de fijación
Plug Button
Bouchon
Tapón botón
Spout Sleeve Assembly
Ensemble de manchon du bec
Montaje de la manga del surtidor
1158791-2-B 6 Kohler Co.

Instale el surtidor (cont.)
Presione el botón tapón en la parte posterior del surtidor. El tapón botón debe
estar al ras de la superficie del surtidor.

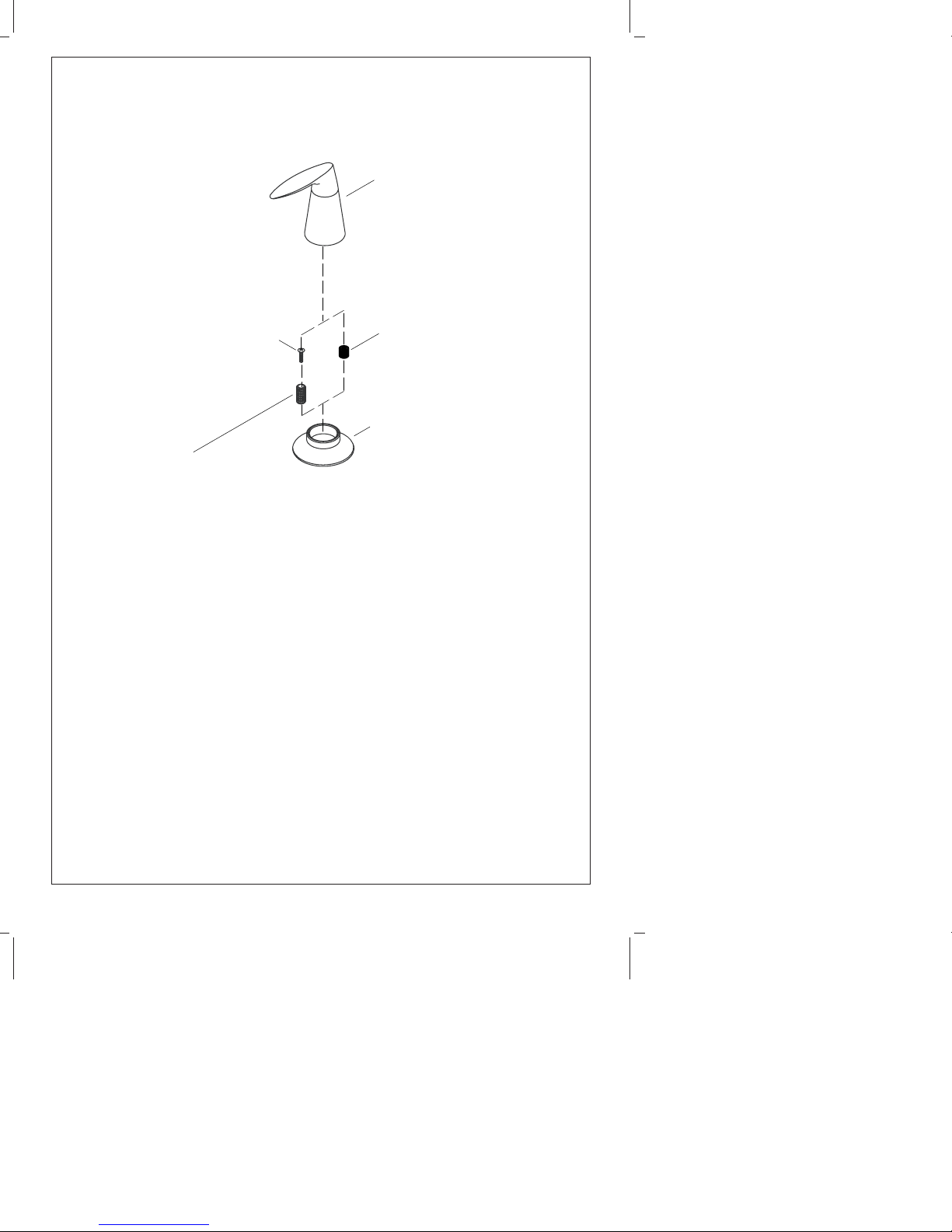

4. Install the Handles
Remove the plaster guards.
Measure the distance from the top of the valve stem to the finished surface.
For a valve stem height between 1-13/16″(4.6 cm) and 2-1/8″(5.4 cm) use a brass
spline adapter and screw. For a valve stem height between 2-1/8″(5.4 cm) and
2-5/16″(5.9 cm) use a plastic spline adapter.
If the brass spline adapter is required, attach using the screw supplied. The plastic
spline adapter slides on with no attachment.
Position the handle assemblies facing in opposite directions away from the spout.
NOTE: The spline adapter allows fine adjustment of the handle alignment. To adjust,
remove the handle and reposition the spline adapter.
Align the handle.
Reinstall the handle and check alignment.
Installation Checkout
With the handles in the closed position, turn on the main water supply.
Check for leaks. Adjust as needed.
Handle/Poignée/Manija
Screw/Vis/Tornillo
Apply plumbers putty.
Appliquer du mastic de plombier.
Aplique masilla de plomería.
Brass Spline Adapter
Adaptateur à cannelures en laiton
Adaptador de ranuras de latón
Plastic Spline Adapter
Adaptateur à cannelures en plastique
Adaptador de ranuras de plástico
Valve Stem
Tige de valve
Espiga de la válvula
Height Measurement
Hauteur
Medida de la altura
Finished Surface
Surface finie
Superficie acabada
Cold
Froid
Fría
Hot
Chaud
Caliente
Handle Orientation
Orientation de la poignée
Orientación de la manija
Kohler Co. 7 1158791-2-B

Install the Handles (cont.)
Turn the handles to the full open position to run water through the spout.
Check for leaks. Adjust as needed.
Turn the handles to the full closed position.
Installer les poignées
Retirer les renforts en plâtre.
Mesurer la distance depuis le dessus de la tige de la valve à la surface finie.
Utiliser l’adaptateur à cannelures en laiton et la vis pour une hauteur de tige de
valve comprise entre 1-13/16″(4,6 cm) et 2-1/8″(5,4 cm). Utiliser l’adaptateur à
cannelures en plastique pour une hauteur de tige de valve comprise entre 2-1/8″
(5,4 cm)]et 2-5/16″(5,9 cm).
Lorsqu’il est nécessaire d’utiliser un adaptateur à cannelures, raccorder avec la vis
fournie. L’adaptateur à cannelures plastique ne nécessite pas de raccord.
Positionner les ensembles de poignées de façon à ce qu’elles soient en directions
opposées, loin du bec.
REMARQUE: L’adaptateur à cannelures permet un alignement de la poignée précis.
Pour ajuster, retirer la poignée et repositionner l’adaptateur à cannelures.
Aligner la poignée.
Réinstaller la poignée et vérifier l’alignement.
Vérification de l’installation
Avec les poignées en position fermée, mettre l’alimentation d’eau principale en
position ouverte.
Rechercher la présence de fuites. Ajuster selon les besoins.
Tourner les poignées en position entièrement ouverte pour faire couler l’eau dans
le robinet.
Rechercher la présence de fuites. Ajuster selon les besoins.
Tourner les poignées en position entièrement fermée.
Instale las manijas
Retire los protectores de yeso.
Mida la distancia desde la parte superior de la espiga de válvula hasta la
superficie acabada.
Utilice un adaptador de ranuras de latón y un tornillo, en caso de que la altura de
la espiga de la válvula sea entre 1-13/16″(4,6 cm) y 2-1/8″(5,4 cm). Utilice el
adaptador de ranuras de plástico en caso de que la altura de la espiga de la
válvula sea entre 2-1/8″(5,4 cm) y 2-5/16″(5,9 cm).
Si es necesario utilizar el adaptador de ranuras de latón, fíjelo con el tornillo
provisto. El adaptador de ranuras de plástico se ajusta sin necesidad de tornillos.
Coloque los montajes de las manijas orientados en dirección opuesta al surtidor.
NOTA: El adaptador de ranuras permite el ajuste fino de alineación de la manija.
Para ajustarla, retire la manija y cambie la posición del adaptador de ranuras.
Alinee la manija.
1158791-2-B 8 Kohler Co.

Instale las manijas (cont.)
Vuelva a instalar la manija y verifique la alineación.
Verificación de la instalación
Con las manijas en la posición cerrada, abra el suministro principal de agua.
Verifique que no haya fugas. Ajuste de ser necesario.
Gire las manijas a la posición abierta para que corra agua por el surtidor.
Verifique que no haya fugas. Ajuste de ser necesario.
Gire las manijas a la posición completamente cerrada.
Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm water for
cleaning. Do not use abrasive cleaners that may scratch or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is safe for use on the
material.
•Always test your cleaning solution on an inconspicuous area before applying to
the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately after cleaner
application. Rinse and dry any overspray that lands on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a
brush or scouring pad to clean surfaces.
For detailed cleaning information and products to consider, visit www.kohler.com/clean.
To order Care & Cleaning information, call 1-800-456-4537.
Entretien et nettoyage
Pour obtenir les meilleurs résultats possibles, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Utiliser un détergent doux tel que du détergent liquide pour vaisselle et de l’eau
chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs car ils pourraient
rayer ou ternir la surface.
•Lire l’étiquette du produit de nettoyage avec le plus grand soin pour assurer qu’il
peut être utilisé sans danger sur le matériau.
•Toujours tester la solution de nettoyage sur une surface non visible avant de
l’appliquer sur l’ensemble de la surface.
•Ne pas laisser les nettoyants reposer ou tremper sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après
l’application du nettoyant. Rincer et sécher tout éclaboussement sur les surfaces
avoisinantes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau
abrasif comme une brosse ou un tampon à récurer pour nettoyer les surfaces.
Pour obtenir des informations détaillées sur le nettoyage et les produits à considérer,
consulter le site www.kohler.com/clean. Pour commander des informations sur
l’entretien et le nettoyage, appeler le 1-800-456-4537.
Kohler Co. 9 1158791-2-B

Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto
KOHLER:
•Para la limpieza, utilice solamente un detergente suave como el jabón líquido para
lavar platos y agua tibia. No utilice limpiadores abrasivos que puedan rayar u
opacar la superficie.
•Lea atentamente la etiqueta del producto de limpieza para asegurar que no
presente riesgos al usarse en el material.
•Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda
la superficie.
•No deje por tiempo prolongado los limpiadores en la superficie.
•Limpie con un trapo y enjuague completa e inmediatamente con agua después de
aplicar limpiadores. Enjuague y seque las superficies cercanas que se hayan
rociado.
•Utilice una esponja o trapo suave y húmedo. Para limpiar las superficies nunca
utilice materiales abrasivos como cepillos o estropajos de tallar.
Para obtener información detallada de limpieza y los limpiadores a considerar, visite
www.kohler.com/clean. Para solicitar información sobre el cuidado y la limpieza, llame
al 1-800-456-4537.
Warranty
KOHLER
®
Faucet Lifetime Limited Warranty
Kohler Co. warrants its Faucets* manufactured after January 1, 1997, to be leak and drip
free during normal residential use for as long as the original consumer purchaser owns
his or her home. If the Faucet should leak or drip during normal use, Kohler Co. will,
free of charge, mail to the purchaser the cartridge necessary to put the Faucet in good
working condition. This warranty applies only to Kohler Faucets installed in the United
States of America, Canada or Mexico (″North America″).
Kohler Co. also warrants all other aspects of the faucet or accessories (″Faucet″)*, (except
gold, non-Vibrant
®
, non-chrome finishes) to be free of defects in material and
workmanship during normal residential use for as long as the original consumer
purchaser owns his or her home. This warranty applies only to Kohler Faucets installed
in North America. If a defect is found in normal residential use, Kohler Co. will, at its
election, repair, provide a replacement part or product, or make appropriate adjustment.
Damage to a product caused by accident, misuse, or abuse is not covered by this
warranty. Improper care and cleaning will void the warranty**. Proof of purchase
(original sales receipt) must be provided to Kohler Co. with all warranty claims. Kohler
Co. is not responsible for labor charges, installation, or other incidental or consequential
costs. In no event shall the liability of Kohler Co. exceed the purchase price of the
Faucet.
If the Faucet is used commercially or is installed outside of North America, or if the
finish is gold, non-Vibrant or a painted or powder coated color finish, Kohler Co.
warrants the Faucet to be free from defects in material and workmanship for one (1) year
from the date the product is installed, under Kohler Co.’s standard one-year limited
warranty.
If you believe that you have a warranty claim, contact Kohler Co., either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing Kohler Co., Attn.:
Customer Care Center, 444 Highland Drive, Kohler, WI 53044, USA. Please be sure to
provide all pertinent information regarding your claim, including a complete description
of the problem, the product, model number, color, finish, the date the product was
purchased and from whom the product was purchased. Also include your original
invoice. For other information, or to obtain the name and address of the service and
repair facility nearest you, call 1-800-4-KOHLER (1-800-456-4537) from within the USA
and Canada, and 001-800-456-4537 from within Mexico, or visit www.kohler.com within
1158791-2-B 10 Kohler Co.

Warranty (cont.)
the USA, www.ca.kohler.com from within Canada, or www.mx.kohler.com in Mexico.
KOHLER CO. AND/OR SELLER ARE PROVIDING THESE WARRANTIES IN LIEU
OF ALL OTHER WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING BUT NOT
LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE. KOHLER CO. AND/OR SELLER
DISCLAIM ALL LIABILITY FOR SPECIAL, INCIDENTAL OR CONSEQUENTIAL
DAMAGES. Some states/provinces do not allow limitations of how long an implied
warranty lasts or the exclusion or limitation of such damages, so these limitations and
exclusions may not apply to you. This warranty gives the consumer specific legal
rights. You may also have other rights that vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
*Trend
®
faucets, MasterShowerTM tower, BodySpaTM systems and components;
WaterHavenTM tower, systems and components; TripointTM faucets, Polished Gold,
non-Vibrant and painted or powder coated finishes, fittings; all items within the ″Fixture
Related″section of the Kohler Faucets Price Book, drains, Duostrainer
®
sink strainers,
soap/lotion dispensers; and faucets used in commercial settings, and outside North
America, are covered by Kohler Co.’s one-year limited warranty.
**Never use cleaners containing abrasive cleansers, ammonia, bleach, acids, waxes,
alcohol, solvents or other products not recommended for chrome. This will void the
warranty.
Garantie
Garantie limitée à vie du robinet KOHLER®
Kohler Co. garantit que ses Robinets* fabriqués après le 1 Janvier 1997 ne fuient pas et
ne gouttent pas pendant une utilisation normale à domicile, aussi longtemps que
l’acquéreur initial est le propriétaire de la maison. Si le Robinet goutte ou présente des
fuites en cours d’utilisation normale, Kohler Co. vous enverra par courrier, sans frais, la
cartouche nécessaire pour réparer le Robinet. Cette garantie s’applique uniquement aux
robinets Kohler installés aux É.-U., au Canada ou au Mexique (″Amérique du Nord″).
Kohler garantit aussi que toutes les autres caractéristiques du robinet ou accessoires
(″Robinet″)*, (à l’exception des finitions dorées, Vibrants
®
, non-chrome) sont exemptes de
défauts de matériau et de fabrication durant l’utilisation résidentielle normale, tant que
l’acquéreur initial est propriétaire de son domicile. Cette garantie s’applique uniquement
aux Robinets Kohler installés aux Amérique du Nord. Si un défaut est décelé en cours
d’usage normal domestique, Kohler Co. décidera à sa discrétion, de réparer, de
remplacer ou d’effectuer les réglages appropriés. Cette garantie n’offre pas de protection
contre les dommages causés par accident, mauvais usage ou mauvais traitement. Un
entretien et un nettoyage non-appropriés annuleront la garantie**. Une preuve d’achat
(ticket de caisse original) doit être présentée à Kohler Co. avec tous les recours en
garantie. Kohler Co. n’est pas responsable des coûts de main-d’œuvre, d’installation ou
d’autres frais particuliers, accessoires ou indirects. La responsabilité de Kohler Co.
n’excédera en aucun cas le prix d’achat du robinet.
Si le robinet est utilisé commercialement ou s’il est installé hors d’Amérique du Nord, ou
si la finition est dorée, non-Vibrant, peinte ou revêtue d’une poudre, Kohler Co. garantit
le robinet contre toute défectuosité de matériel et de fabrication pour un (1) an à partir
de la date d’installation du produit, sous les termes de la garantie limitée standard d’un
an de Kohler Co.
Pour vous prévaloir d’une indemnisation en vertu de cette garantie, veuillez contacter
Kohler Co. par l’intermédiaire de votre vendeur, plombier, centre de rénovation ou
revendeur par internet, ou bien par écrit à l’adresse suivante Kohler Co., Attn.: Customer
Care Center, 444 Highland Drive, Kohler, WI 53044, USA. Veuillez vous assurer de
fournir tous les renseignements pertinents à votre demande d’indemnité, y compris une
Kohler Co. 11 1158791-2-B

Garantie (cont.)
description complète du problème et du produit, le numéro de modèle, sa couleur, sa
finition, la date et le lieu d’achat du produit. Joindre également l’original de la facture.
Pour plus de renseignements ou pour demander les coordonnées du centre de réparation
le plus proche, composer le 1-800-4-KOHLER (1-800-456-4537) à partir des É.U. et du
Canada, et le 001-800-456-4537 à partir du Mexique, se rendre au site www.kohler.com à
partir des États-Unis, www.ca.kohler.com au Canada, ou www.mx.kohler.com au
Mexique.
KOHLER CO. ET/OU LE REVENDEUR FOURNISSENT CES GARANTIES AU LIEU
DE TOUTES AUTRES GARANTIES, EXPRESSES OU TACITES, Y COMPRIS LES
GARANTIES IMPLICITES MARCHANDES ET D’APTITUDE À UN EMPLOI
PARTICULIER. KOHLER CO. ET/OU LE REVENDEUR DÉCLINENT TOUTE
RESPONSABILITÉ CONTRE LES DOMMAGES PARTICULIERS, IMPRÉVUS OU DE
CIRCONSTANCE. Certains états/provinces ne permettent pas de limitations de durée
ou l’exclusion ou limitation de tels dommages qui pourraient ne pas s’appliquer dans
votre cas. La présente garantie accorde au consommateur des droits légaux spécifiques.
Vous pouvez également avoir d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
*Les robinets Trend
®
, la colonne MasterShowerTM, les systèmes et composants BodySpaTM,
la colonne, les systèmes et composants WaterHavenTM, les robinets TripointTM, les finitions
Polished Gold, non-Vibrant et peintes ou à revêtement de poudre, les raccords; tous les
articles de la section ″Lié à l’appareil″du catalogue des prix des robinets Kohler, les
drains, les crépines d’évier Duostrainer
®
, les distributeurs de savon/lotion; et les robinets
utilisés dans des milieux commerciaux et hors d’Amérique du Nord, sont couverts par la
garantie limitée d’un an de Kohler Co.
**Ne jamais utiliser de nettoyants contenant des agents abrasifs, de l’ammoniaque, de
l’eau de Javel, des acides, des cires, de l’alcool, des dissolvants ou autres produits
non-recommandés pour le chrome. Ceci annulera la garantie.
Garantía
Garantía limitada de por vida para la grifería KOHLER
®
Kohler Co. garantiza que la Grifería* fabricada después del 1 de enero de 1997 está libre
de problemas de fugas y goteo durante el uso residencial normal, mientras el comprador
consumidor original sea el propietario de la casa. En caso de que la Grifería presente
fugas o goteo durante el uso normal, Kohler Co. enviará por correo y sin ningún cargo al
comprador original, el cartucho necesario para que la Grifería funcione correctamente.
Esta garantía se aplica sólo a la Grifería Kohler instalada en los Estados Unidos de
América, Canadá o México (″Norteamérica″).
Kohler Co. también garantiza que todas las demás características de la grifería o
accesorios (″Grifería″)*, (excepto el acabado de oro, que no sea Vibrant
®
, o que no sea de
cromo) están libres de defectos de material y mano de obra, durante el uso residencial
normal, mientras el comprador consumidor original sea el propietario de la casa. Esta
garantía se aplica sólo a las Griferías Kohler instaladas en Norteamérica. Si el producto
presenta defectos durante el uso residencial normal, Kohler Co., a su criterio, reparará,
proveerá el repuesto o el producto, o realizará los ajustes pertinentes. Esta garantía no
cubre daños causados por accidentes, abuso o uso indebido del producto. El cuidado y la
limpieza indebidos anularán la garantía**. Al presentar las reclamaciones de garantía a
Kohler Co., es necesario incluir la prueba de compra (recibo original). Kohler Co. no se
hace responsable por los gastos de mano de obra, instalación u otros gastos incidentales
o indirectos. En ningún caso la responsabilidad de Kohler Co. excederá el precio de
compra de la Grifería.
Si la Grifería se utiliza comercialmente o se instala fuera del territorio de Norteamérica, o
si el acabado es de oro, no es Vibrant o un acabado de color con revestimiento de
pintura o polvo, Kohler Co. garantiza que la Grifería está libre de defectos de material y
1158791-2-B 12 Kohler Co.

Garantía (cont.)
mano de obra por un (1) año, a partir de la fecha de instalación, bajo la garantía limitada
de un año estándar de Kohler Co.
Si usted considera que tiene una reclamación en virtud de la garantía, comuníquese con
Kohler Co., ya sea a través de su distribuidor, contratista de plomería o distribuidor a
través de Internet, o escriba a Kohler Co., Attn: Customer Care Center, 444 Highland
Drive, Kohler, WI 53044, USA. Por favor, asegúrese de proporcionar toda la información
pertinente a su reclamación, incluyendo una descripción completa del problema,
producto, número de modelo, color, acabado, fecha y lugar de compra del producto.
También incluya el recibo de compra original. Para información adicional, o para obtener
el nombre y dirección del lugar de reparación y servicio más cercano a usted, llame al
1-800-4-KOHLER (1-800-456-4537) desde los Estados Unidos y Canadá y al
001-800-456-4537 desde México o visite www.kohler.com dentro de los Estado Unidos,
www.ca.kohler.com desde Canadá, o www.mx.kohler.com en México.
KOHLER CO. Y/O EL VENDEDOR OFRECE ESTAS GARANTÍAS QUE
SUSTITUYEN A TODAS LAS DEMÁS GARANTÍAS, EXPRESAS O IMPLÍCITAS,
INCLUYENDO, ENTRE OTRAS, LAS GARANTÍAS IMPLÍCITAS DE
COMERCIALIZACIÓN E IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR.
KOHLER CO. Y/O EL VENDEDOR NO SE HACEN RESPONSABLES POR
CONCEPTO DE DAÑOS PARTICULARES, INCIDENTALES O INDIRECTOS.
Algunos estados/provincias no permiten limitaciones en cuanto a la duración de una
garantía implícitaoalaexclusión o limitación de tales daños, por lo que estas
limitaciones y exclusiones pueden no aplicar a su caso. La presente garantía otorga al
consumidor ciertos derechos legales específicos. Además, usted puede tener otros
derechos que varían de estado a estado y provincia a provincia.
El presente documento constituye la garantía exclusiva por escrito de Kohler Co.
*La grifería Trend
®
; la torre MasterShowerTM; los sistemas y componentes BodySpaTM;la
torre, sistemas y componentes WaterHavenTM; las griferías TripointTM, el acabado en oro
pulido, que no sea Vibrant y los acabados con revestimiento de pintura o en polvo;
conexiones; todos los artículos contenidos en la sección ″Fixture Related″del KOHLER
Faucets Price Book, los desagües, las coladeras de fregadero Duostrainer
®
,los
dispensadores de jabón y loción; y la grifería de uso comercial e instalada fuera del
territorio de Norteamérica, están cubiertos por la garantía limitada de un año de Kohler
Co.
**Nunca utilice limpiadores que contengan limpiadores abrasivos, amoníaco, cloro
(blanqueador), ácidos, ceras, alcohol, disolventes u otros productos no recomendados
para el cromo. Esto anulará la garantía.
Warranty
For Mexico
KOHLER CO.
It is recommended that at the time of purchase, you verify that all accessories and
components are complete in this package.
This Kohler product is warranted to be free of defects in material and workmanship for
one (1) year from the date of purchase as shown on the invoice or receipt.
1. Kohler Co. will only service its commercialized products through its authorized
distributors.
2. To obtain warranty service, please present the invoice and corresponding warranty.
3. Through its authorized distributors, Kohler Co. promises to repair the defective
Kohler Co. 13 1158791-2-B

Warranty (cont.)
product or provide a new replacement or an equivalent model (in those cases that the
model has been discontinued) when the product is beyond repair, without any charge to
the consumer.
4. The time of repair will not exceed six (6) weeks commencing on the date the product
is received.
5. It is recommended that the consumer save the invoice or receipt as additional
protection, as it may substitute the warranty in the case that there is a discrepancy in the
validity of the warranty.
EXCEPTIONS AND RESTRICTIONS
The Warranty will not be valid in the following cases:
1. When the product is not operated in accordance with the instructions concerning use
and operation set forth in the owner’s manual or installation instructions, and when the
recommendations and warnings included are not observed.
2. When the product has been modified or dismantled partially or totally; or has been
used in a negligent fashion and as a consequence has suffered damages attributable to
the consumer, individual, or hardware not authorized by Kohler Co.
3. This warranty does not cover the damages as a result of disaster such as fire or acts of
God, including flooding, earthquake, or electric storms, etc. To obtain a list of
distributors in your area where you can exercise your rights under this warranty, please
call 001-800-456-4537.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTER:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MEXICO C.P. 31060
TEL: [phone]
Garantía
Para México
KOHLER CO.
Al adquirir el producto, se recomienda verificar que todos los accesorios y componentes
estén completos en la caja.
Kohler Co. garantiza que el material y la mano de obra de este producto están libres de
defectos, por un (1) año, a partir de la fecha de compra que aparece en la factura o
recibo.
1. Kohler Co. prestará servicio únicamente a los productos comercializados a través de
sus distribuidores autorizados.
2. A fin de obtener el servicio de garantía, favor de presentar la factura de compra y la
garantía correspondiente.
1158791-2-B 14 Kohler Co.

Garantía (cont.)
3. Kohler Co., a través de sus distribuidores autorizados, se compromete a reparar el
producto defectuosooareemplazarlo por uno nuevo o equivalente (en caso de que el
producto esté descontinuado) cuando no sea posible la reparación, sin ningún cargo al
consumidor.
4. El tiempo de reparación no excederá de seis (6) semanas, a partir de la fecha de
recepción del producto.
5. Se recomienda al consumidor que conserve el recibo o factura de compra como
protección adicional, pues el mismo puede sustituir a la garantía, en caso de que exista
discrepancia en cuanto a la validez de la misma.
EXCEPCIONES Y RESTRICCIONES
La garantía no tendrá validez en los siguientes casos:
1. Cuando el producto no se haya utilizado conforme a las instrucciones de uso y
funcionamiento incluidas en el manual del usuario o en las instrucciones de instalación y
cuando no se hayan observado las recomendaciones y advertencias allí contenidas.
2. Cuando el producto se haya modificado o desmantelado parcial o totalmente; o
manipulado de manera negligente y, como consecuencia, haya sufrido daños atribuibles
al consumidor, persona o herrajes no autorizados por Kohler Co.
3. Esta garantía no cubre los daños que resulten de desastres naturales, tales como
incendios o casos de fuerza mayor, incluyendo inundaciones, terremotos, tormentas
eléctricas, etc. Para obtener una lista de distribuidores cerca de usted y así hacer valer
sus derechos bajo esta garantía, llame al 001-800-456-4537.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTADOR:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MÉXICO C.P. 31060
TEL: [phone]
Kohler Co. 15 1158791-2-B

Service Parts/Pièces de rechange/Piezas de repuesto
1150721**
**Finish/color code must be specified when ordering.
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
**Se debe especificar el código del acabado/color con el pedido.
Spout
Bec
Surtidor
86508
Stream Breaker
Brise jet
Rompedor de flujo
88057**
Plug Button
Bouchon
Tapón botón
46112
Setscrew
Vis de retenue
Tornillo de fijación
74674
Sleeve
Manchon
Manga
41391
O-Ring/Joint torique/Arosello
32725
O-Ring/Joint torique/Arosello
1158791-2-B 16 Kohler Co.

Service Parts/Pièces de rechange/Piezas de repuesto (cont.)
**Finish/color code must be specified when ordering.
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
**Se debe especificar el código del acabado/color con el pedido.
GP1074231
Spline Adapter
Adaptateur à cannelures
Adaptador de ranuras
1140241**
Escutcheon
Applique
Chapetón
1158579**
Handle
Poignée
Manija
1008205
Screw/Vis/Tornillo
73089
Stem Extension
Extension de tige
Extensión de la espiga
Kohler Co. 17 1158791-2-B

1158791-2-BKohler Co.

Kohler Co. 1158791-2-B

1158791-2-B
