Kohler K-T10585 User manual

Installation Guide
Bath/Deck Mount Faucet Trim
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-T10585
1036164-2-A

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
The valve is sold separately. Please read the instructions packed
with the valve for installation procedures.
Deep rough-in kit #73444 allows an additional 1/2″(1.3 cm) of
tile thickness.
Please read all instructions before you begin.
Shut off the main water supply.
Observe all local plumbing and building codes.
Complete the finished deck material before installing.
Before installation, unpack the new faucet trim and inspect it for
damage. Return it to the carton until installation.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench • Rag
Plus:
Tube Cutter
Tape
Measure
Hex
Wrench Assorted
Screwdrivers
File
Plumbers
Putty
1036164-2-A 2 Kohler Co.

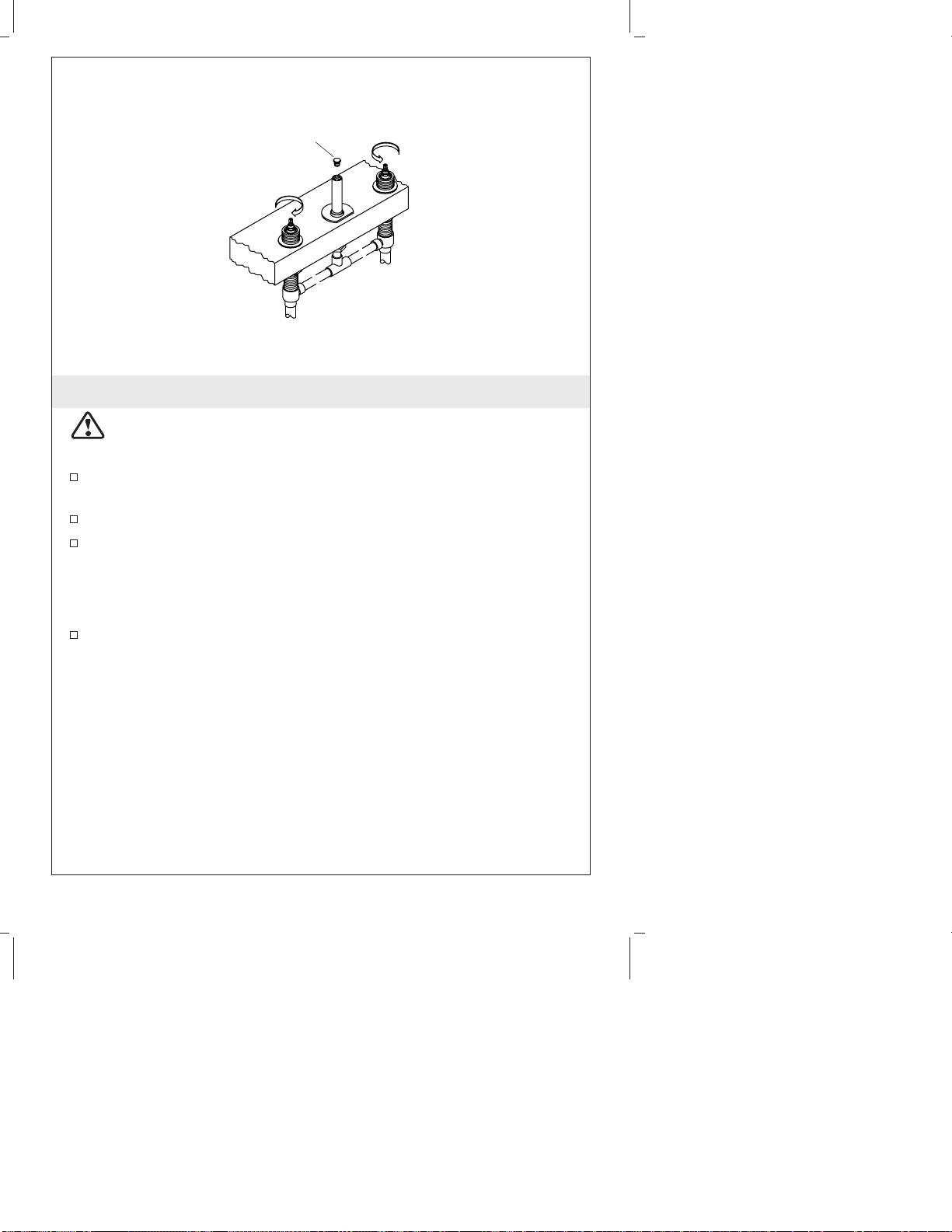

1. Remove the Pipe Plug
WARNING: Risk of personal injury. Lines may be pressurized.
Do not lean over the pipe plug when turning or removing the
plug.
Make sure the valves are closed (cold = fully counterclockwise;
hot = fully clockwise).
Turn off the main water supply.
Wrap a rag around the pipe plug to prevent water spray.
IMPORTANT! Water may purge from the supply tube when you
remove the plug.
Carefully remove the pipe plug.
Pipe Plug
Close
Hot
Close
Cold
Kohler Co. 3 1036164-2-A

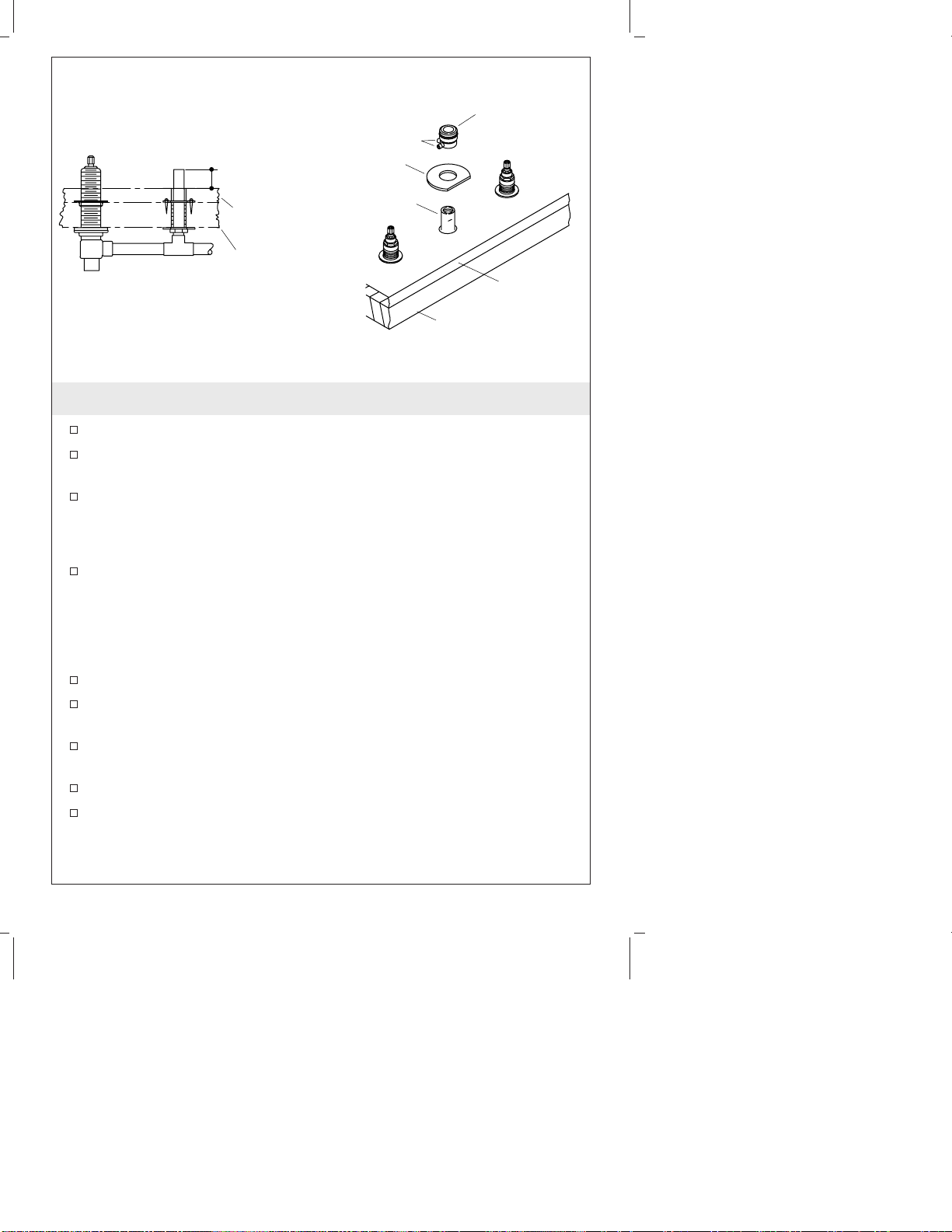

2. Prepare for Spout installation
Remove the plaster guard from the spout supply tube.
Cut off the spout supply tube 1-1/4” (3.2 cm) above the rim,
finished deck, or tile.
Remove all burrs from the spout supply tube to prevent damage
to the O-ring seal on the spout sleeve assembly.
NOTE: The washer is not needed for rim/finished deck installation.
If the installation includes a tile covered rough deck, slide the
washer, flat side facing forward, onto the spout supply tube.
NOTE: Before installing the spout sleeve assembly, make sure the
O-ring is properly positioned in the groove on the outside of the
sleeve.
Back off the setscrews in the spout sleeve assembly.
With a twisting motion, place the spout sleeve assembly over the
spout supply tube and push down to the deck surface.
Align the sleeve with the setscrews offset from the center (not
facing directly forward or backward) of the spout supply tube.
Tighten the setscrews.
Purge the supply tube of debris.
Rough
Deck
Tile
Finish
1-1/4"
(3.2 cm) Washer
Spout
Supply
Tube
Rough
Deck
Finished
Deck
Setscrews
Spout Sleeve
Assembly
1036164-2-A 4 Kohler Co.

3. Install the Spout
IMPORTANT! Keep the spout supply tube clean above the finished
deck to avoid damage to the O-ring seal.
Loosen the spout setscrew until it is clear of the inside wall of the
spout.
Apply a ring of plumbers putty or other sealant around the
underside of the spout base according to the manufacturer’s
instructions.
Position the spout on the sleeve, and carefully press down until
the spout contacts the finished deck.
Rotate the spout until it is aligned to face straight forward.
Tighten the setscrew.
Insert the plug button (if included) over the setscrew, flush with
the spout surface.
Remove any excess putty or sealant.
Sleeve
Setscrew
Finished
Deck
Spout
Assembly
PlugButton
Apply
plumbers
putty.
Kohler Co. 5 1036164-2-A

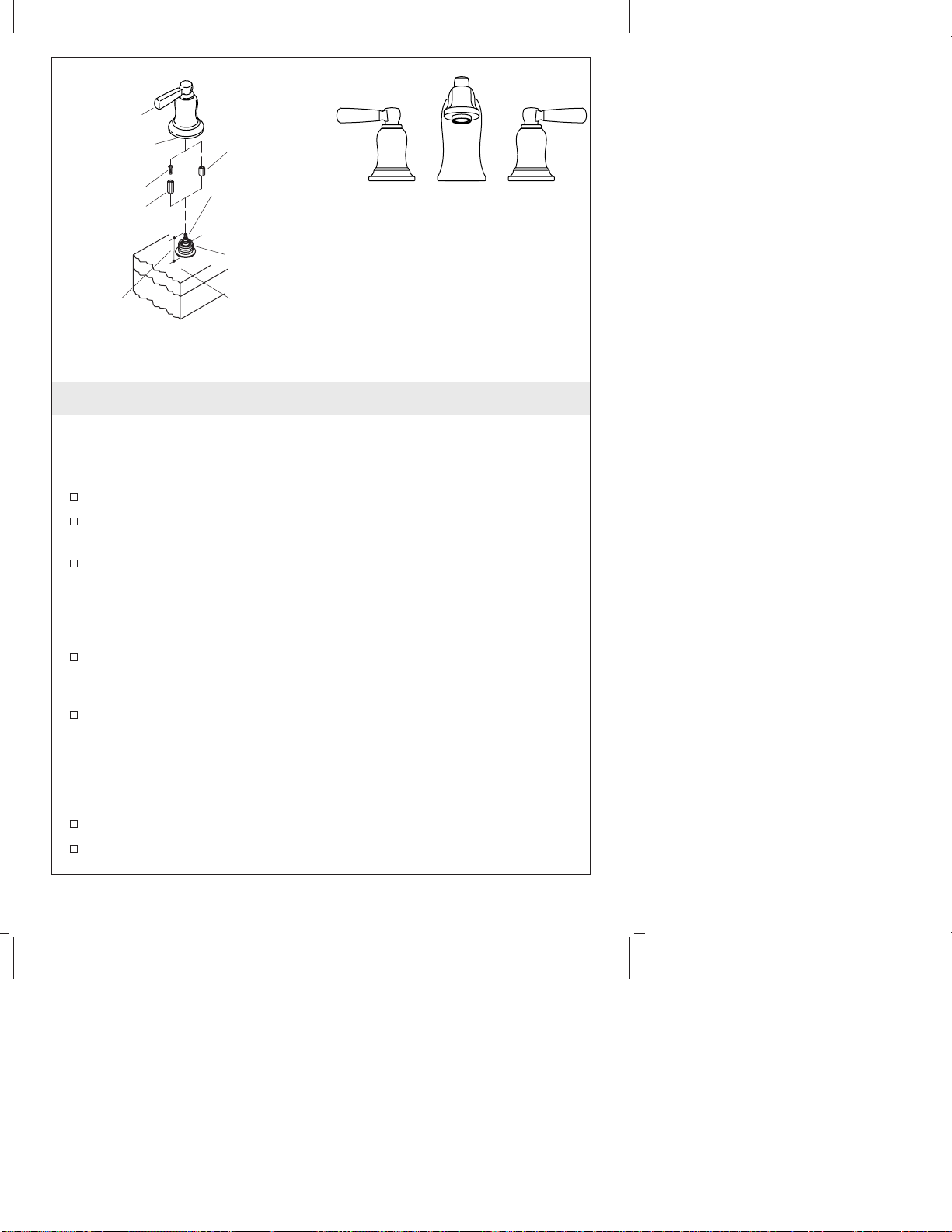

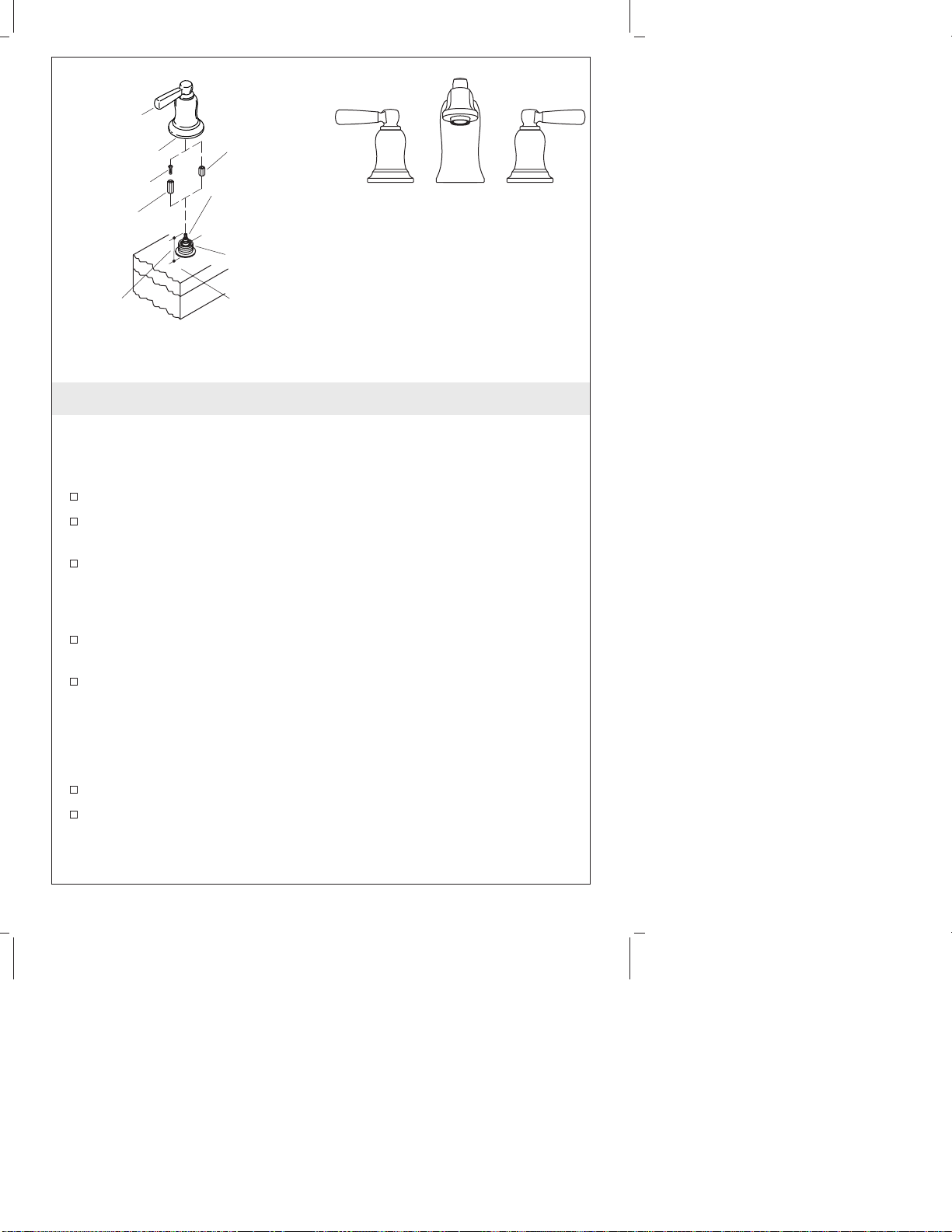

4. Install the Handles
NOTE: There are different handle styles available for this product.
Only one style of handle is shown. Installation of all handle styles is
identical.
Remove the plaster guards.
Measure the distance from the top of the valve stem to the
finished surface.
For a valve stem height between 1-13/16″(4.6 cm) and 2-1/8″(5.4
cm) use a brass spline adapter and screw. For a valve stem height
between 2-1/8″(5.4 cm) and 2-5/16″(5.9 cm) use a plastic spline
adapter.
If the brass spline adapter is required, attach using the screw
supplied. The plastic spline adapter slides on with no attachment.
Position the handle assemblies facing in opposite directions away
from the spout.
NOTE: The spline adapter allows fine adjustment of the handle
alignment. To adjust, remove the handle and reposition the spline
adapter.
Align the handle.
Reinstall the handle and check alignment.
Handle
Screw Valve Stem
Valve Body
Plastic
Spline
Adapter
Brass Spline
Adapter
Valve Stem
Height
Measurement
Finished
Surface
Threaded
Sleeve
Apply plumbers
putty.
Hot Cold
Orientation of Handles
in Off Position
1036164-2-A 6 Kohler Co.

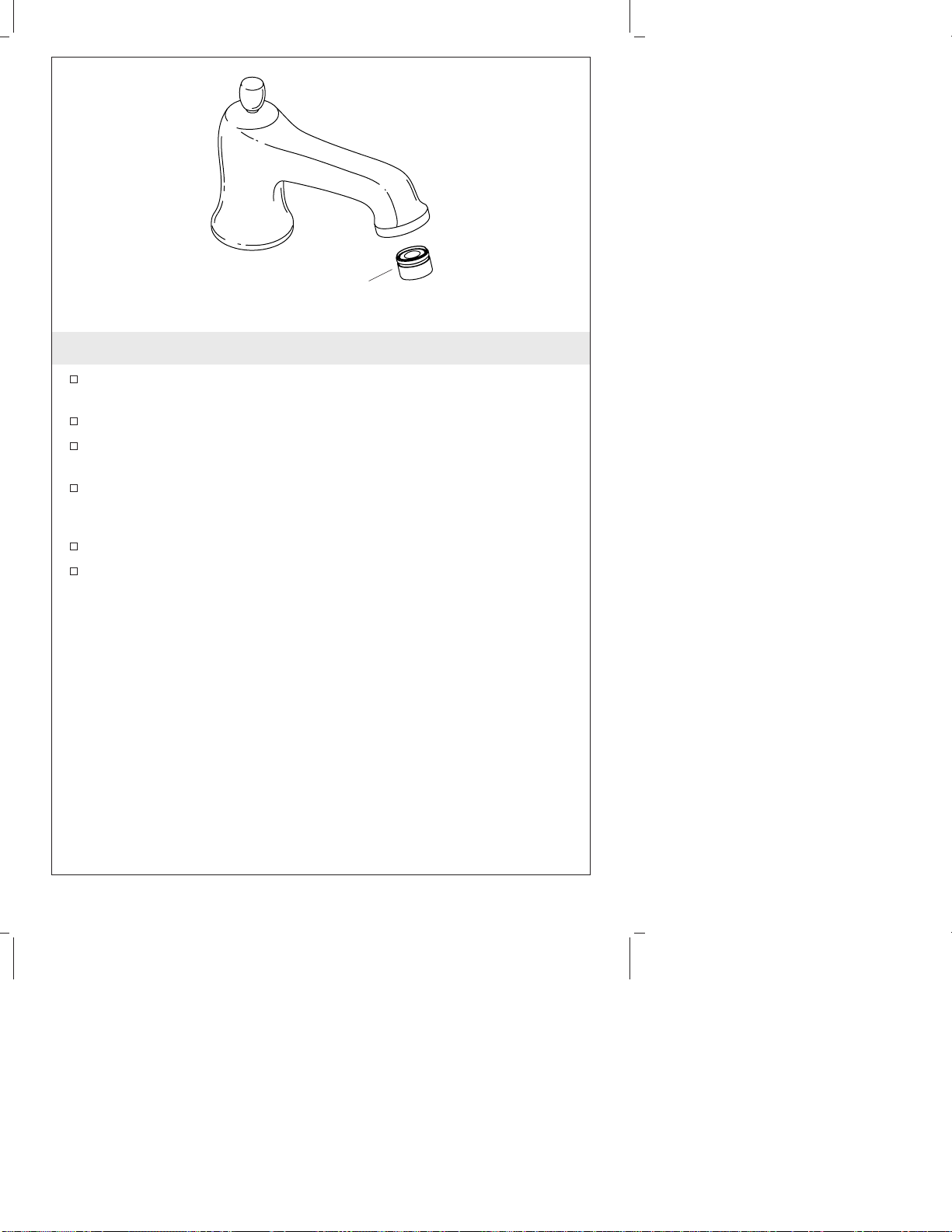

5. Complete the Installation
Turn off the water (hot = clockwise, cold = counterclockwise).
Remove the aerator assembly.
Turn on the main water supply and check for leaks.
Turn on the hot and cold valves and run water through the spout
to remove debris. Check for leaks.
Turn off the hot and cold valves.
Reinstall the aerator assembly.
Aerator
Kohler Co. 7 1036164-2-A

Guide d’installation
Garniture robinet montage sur
baignoire/comptoir

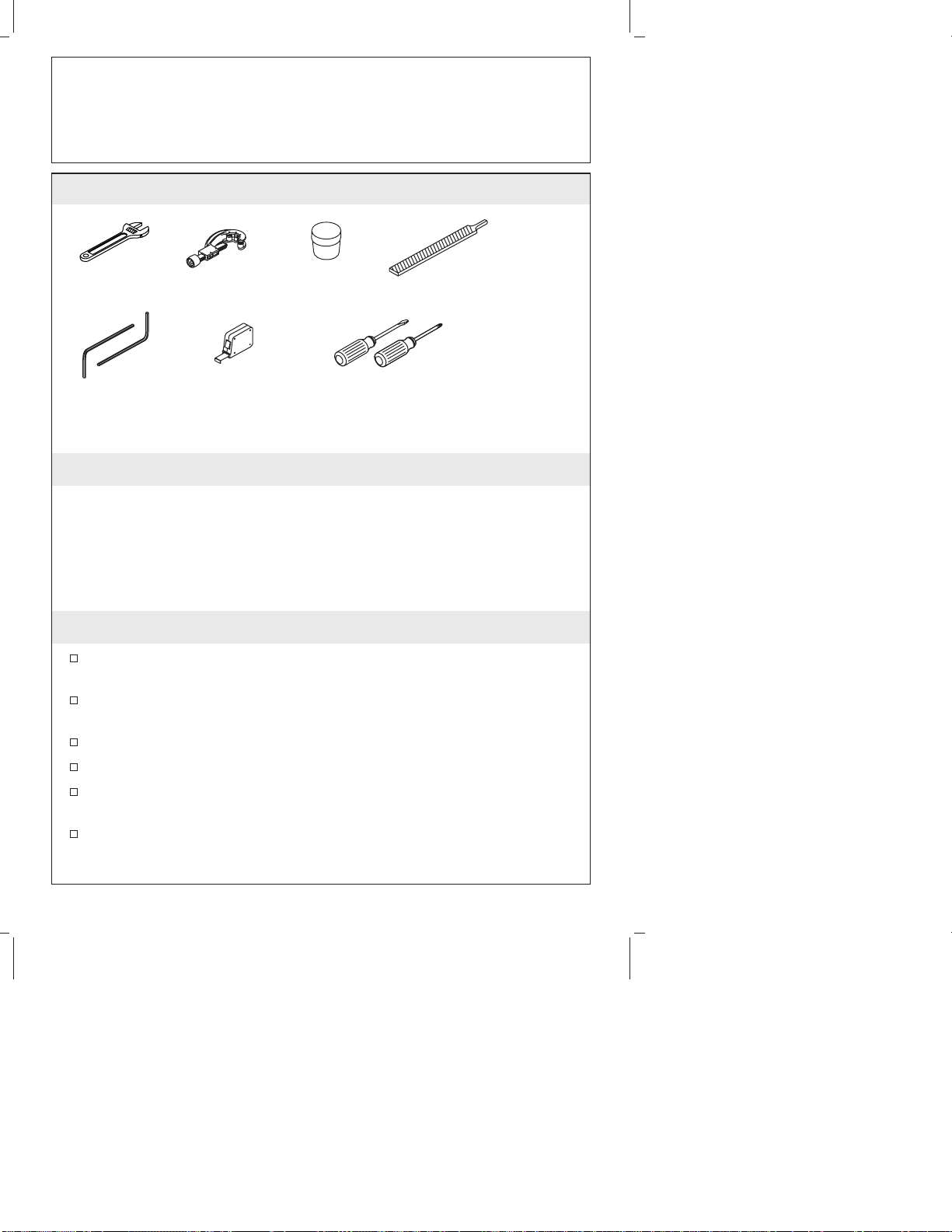

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
La valve est vendue séparément. Veuillez s’il vous plaît lire les
instructions d’installation emballées avec la valve.
Le kit d’installation No.73444 permet une épaisseur additionnelle
de 1/2″(1,3 cm) de carreau.
Veuillez lire toutes les instructions avant de commencer.
Couper l’alimentation d’eau principale.
Respecter tous les codes de plomberie et de bâtiment locaux.
Compléter le matériau du comptoir fini avant d’installer.
Cléà
molette • Chiffon
Plus:
Coupe-tubes
Mètre
ruban
Clé
hexagonale Tournevis
assortis
Lime
Mastic de
plombier
Kohler Co. Français-1 1036164-2-A

Avant de commencer (cont.)
Avant l’installation, déballer la garniture du nouveau robinet et
l’examiner pour en déceler tout dommage. Remettre le robinet
dans l’emballage jusqu’à l’installation.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Kohler Co. Français-2 1036164-2-A

1. Retirer le bouchon du tube
AVERTISSEMENT : Risque de blessure corporelle. Les
canalisations peuvent être pressurisées. Ne pas se pencher sur le
bouchon du tube au moment de le tourner et de le retirer.
S’assurer que les robinets soient fermés (côté froid complètement
vers la gauche, côté chaud complètement vers la droite).
Fermer l’alimentation d’eau principale.
Enrouler une serviette autour du bouchon du tube pour
empêcher l’eau de gicler.
IMPORTANT ! L’eau pourrait s’écouler du tube d’alimentation
d’eau lorsque le bouchon est retiré.
Retirer le bouchon de tuyau avec précaution.
Bouchon
du tuyau
Fermer l'eau
chaude
Fermer
l'eau froide
1036164-2-A Français-3 Kohler Co.

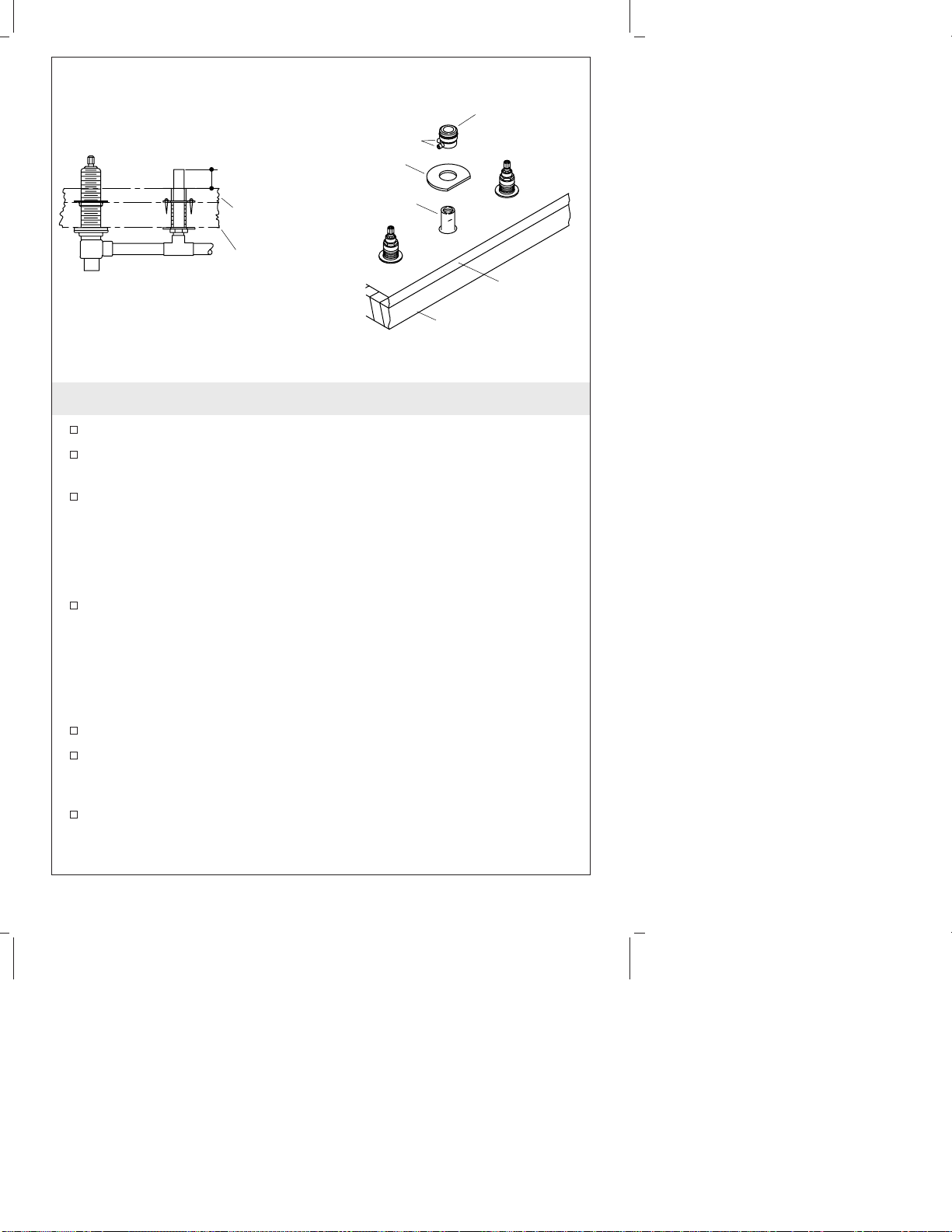

2. Se préparer pour l’installation du bec
Retirer le renfort de plâtre du tube d’alimentation du bec.
Couper le tube d’alimentation du bec à 1-1/4″(3,2 cm) au-dessus
du rebord, du comptoir fini ou du carrelage.
Retirer les ébarbures du tube d’alimentation du bec afin d’éviter
l’endommagement du joint torique sur l’ensemble du manchon
du bec.
REMARQUE : La rondelle est inutile dans le cas d’une installation
sur rebord/comptoir fini.
Si l’installation comprend un comptoir brut carrelé, glisser la
rondelle, côté plat dirigé vers l’avant, sur le tube d’alimentation
du bec.
REMARQUE : Avant d’installer l’ensemble du manchon du bec,
s’assurer que le joint torique soit proprement positionné dans la
rainure à l’extérieur du manchon.
Desserrer les vis de retenue sur l’ensemble du manchon du bec.
En tournant légèrement, placer l’ensemble du manchon du bec
sur le tuyau d’alimentation du bec et presser vers le bas jusqu’au
contact avec la surface du comptoir.
Aligner le manchon avec les vis de retenues contre balancées du
centre (ne faisant pas directement face vers l’avant ou l’arrière)
du tube d’alimentation du bec.
Comptoir
brut
Finition
carrelée
1-1/4"
(3,2 cm) Rondelle
Tuyau
d'alimentation
du bec
Comptoir
brut
Comptoir
fini
Vis de
retenue
Ensemble de
manchon du
bec
Kohler Co. Français-4 1036164-2-A

Se préparer pour l’installation du bec (cont.)
Serrer les vis de retenue.
Purger le tube d’alimentation de tous débris.
1036164-2-A Français-5 Kohler Co.

3. Installer le bec
IMPORTANT ! Garder le tube d’alimentation du bec propre
au-dessus du comptoir pour éviter l’endommagement du joint
torique.
Desserrer la vis de retenue du bec jusqu’à ce qu’elle soit dégagée
de l’intérieur de la paroi interne du bec.
Appliquer du mastic de plombier ou équivalent au-dessous de la
base du bec selon les instructions du fabricant du mastic.
Positionner le bec sur le manchon, et presser délicatement vers le
bas jusqu’à ce que le bec touche le comptoir fini.
Pivoter le bec jusqu’à ce qu’il soit aligné de face.
Serrer la vis de retenue.
Insérer le bouchon (si inclus) sur la vis de retenue, à égalité avec
la surface du bec.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Manchon
Visde
retenue
Comptoir
fini
Ensemble
dubec
Bouchon
Appliquer
du mastic
de
plomberie.
Kohler Co. Français-6 1036164-2-A

4. Installer les poignées
REMARQUE : Il y a des styles de poignée différents disponibles
pour ce produit. Un seul style de poignée est montré uniquement.
L’installation de tous les styles de poignée est identique.
Retirer les renforts en plâtre.
Mesurer la distance depuis le dessus de la tige de la valve à la
surface finie.
Utiliser l’adaptateur à cannelures en laiton et la vis pour une
hauteur de tige de valve comprise entre 1-13/16″(4,6 cm) et
2-1/8″(5,4 cm). Utiliser l’adaptateur à cannelures en plastique
pour une hauteur de tige de valve comprise entre 2-1/8″(5,4
cm)]et 2-5/16″(5,9 cm).
Si l’adaptateur à cannelures en laiton est requis, raccorder avec la
vis fournie. L’adaptateur à cannelures en plastique s’adapte sans
attache.
Positionner les ensembles de poignées de façon à ce qu’elles
soient en directions opposées, loin du bec.
REMARQUE : L’adaptateur à cannelures permet un alignement
minutieux de la poignée. Pour ajuster, retirer la poignée et
repositionner l’adaptateur à cannelures.
Aligner la poignée.
Réinstaller la poignée et vérifier l’alignement.
Poignée
Vis Tige de
la valve
Corps
de valve
Adaptateur à
cannelures
en plastique
Adaptateur à
cannelures en
laiton
Measure de
hauteur tige
valve
Surface
finie
Manchon
fileté
Appliquer du
mastic de
plomberie.
Chaud Froid
Orientation des poignées
en position fermeture
1036164-2-A Français-7 Kohler Co.

5. Compléter l’installation
Couper l’alimentation d’eau (chaud = vers la droite, froid = vers
la gauche).
Retirer l’ensemble de l’aérateur.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites.
Ouvrir les valves d’eau chaude et froide et faire couler l’eau à
travers le bec pour chasser tous les débris. Vérifier s’ilyades
fuites.
Fermer les valves d’eau chaude et froide.
Réinstaller l’ensemble aérateur.
Tuyau d'alimentation
du bec
Kohler Co. Français-8 1036164-2-A

Guía de instalación
Guarnición de grifería de montaje en cubierta
o bañera
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
La válvula se vende por separado. Lea las instrucciones incluidas
con la válvula para ver los procedimientos de instalación.
El juego de instalación profunda n° 73444 le permite utilizar
azulejos con un espesor adicional de 1/2″(1,3 cm).
Lea estas instrucciones atentamente antes de comenzar.
Cierre el suministro principal de agua.
Cumpla con todos los códigos locales de plomería y de
construcción.
Termine el revestimiento de la cubierta antes de comenzar la
instalación.
Llave
ajustable • Trapo
Más:
Cortatubos
Cinta
métrica
Llave
hexagonal Surtido de
destornilladores
Lima
Masilla de
plomería
Kohler Co. Español-1 1036164-2-A

Antes de comenzar (cont.)
Antes de la instalación, desembale la guarnición de la grifería
nueva y revísela para ver si está dañada. Vuelva a colocarla en la
caja hasta que la instale.
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
Kohler Co. Español-2 1036164-2-A

1. Retire el tapón de tubo
ADVERTENCIA: Riesgo de lesiones personales. Las tuberías
pueden estar presurizadas. No se incline sobre el tapón de tubo
cuando gire o retire el tapón.
Verifique que las válvulas estén cerradas (agua fría =
completamente a la izquierda; agua caliente = completamente a la
derecha).
Cierre el suministro de agua.
Envuelva el tapón de tubo en un trapo para impedir que el agua
salga a presión.
¡IMPORTANTE! Puede que salga agua del tubo de suministro
cuando se quite el tapón.
Quite el tapón de tubo con cuidado.
Tapón
de tubo
Cierre el
agua caliente
Cierre el
agua fría
1036164-2-A Español-3 Kohler Co.

2. Prepare la instalación del surtidor
Retire el protector de yeso del tubo de suministro del surtidor.
Corte 1-1/4″(3,2 cm) del tubo de suministro del surtidor por
encima del borde, cubierta acabada o azulejo.
Elimine las rebabas del tubo de suministro del surtidor para
evitar dañar el sello del empaque de anillo (O-ring) en el montaje
de la manga del surtidor.
NOTA: La arandela no es necesaria para las instalaciones sobre la
cubierta acabada/borde de bañera.
Si la instalación incluye una cubierta no acabada revestida de
azulejos, deslice una arandela (con el lado plano orientado hacia
el frente) por el tubo de suministro del surtidor.
NOTA: Antes de instalar montaje de la manga del surtidor,
asegúrese de que el empaque de anillo (O-ring) esté correctamente
colocado en la ranura de la parte exterior de la manga.
Desenrosque levemente los tornillos de fijación en el montaje de
la manga del surtidor.
Con un movimiento giratorio, coloque el montaje de la manga del
surtidor sobre el tubo de suministro del surtidor y presione sobre
éste hasta llegar a la superficie de la cubierta.
Cubierta no
acabada
Acabado
con
azulejos
1-1/4"
(3,2 cm) Arandela
Tubo de
suministro
del surtidor
Cubierta no
acabada
Cubierta
acabada
Tornillos
de fijación
Montaje de la
manga del
surtidor
Kohler Co. Español-4 1036164-2-A

Prepare la instalación del surtidor (cont.)
Alinee la manga con los tornillos de fijación descentrados (sin
estar orientados hacia el frente o hacia atrás) del tubo de
suministro del surtidor.
Apriete los tornillos de fijación.
Purgue el tubo de suministro para eliminar la suciedad.
1036164-2-A Español-5 Kohler Co.
