Kohler MEMOIRS Series User manual



1007275-2-A2001 Kohler Co.
Español, Página 5
Français, Page 9

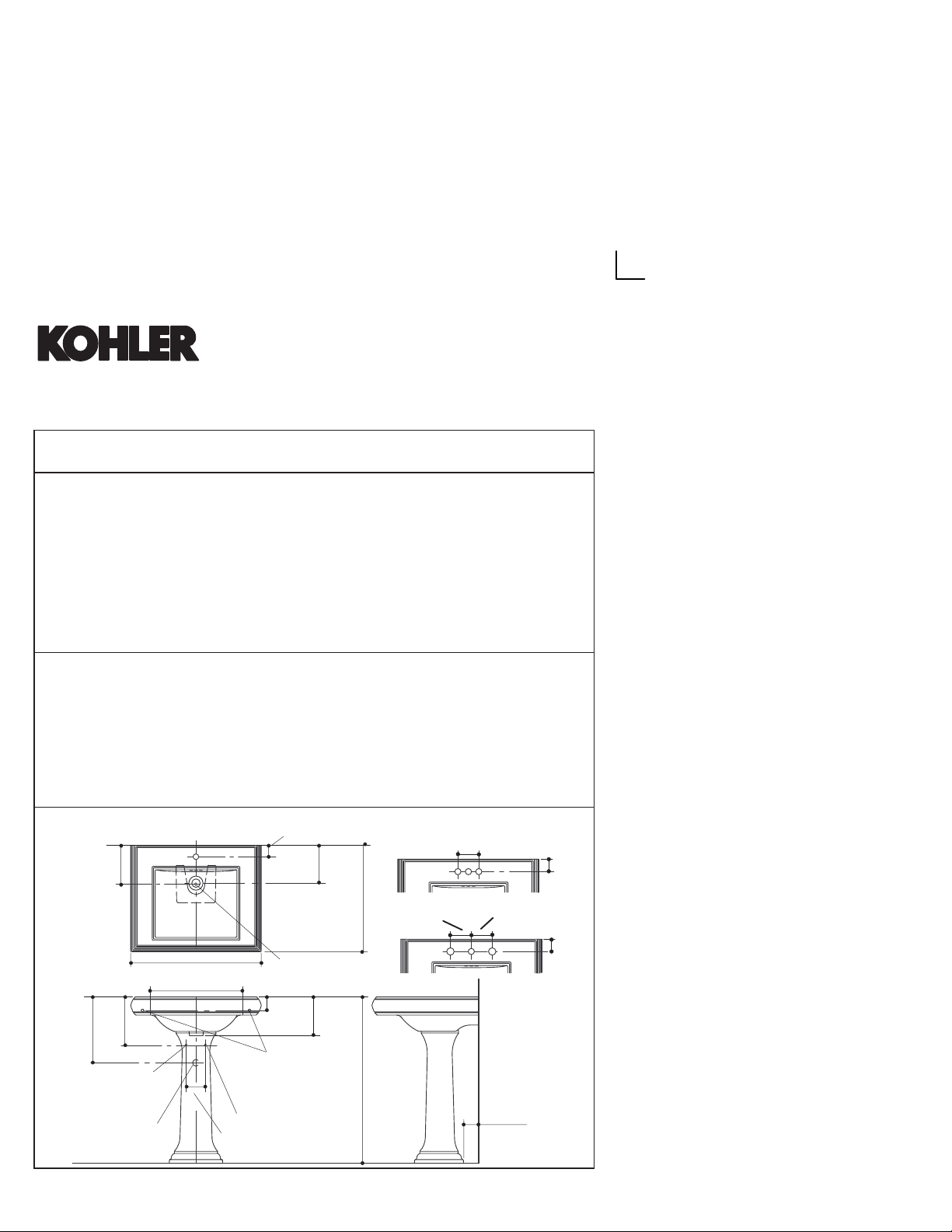

MEMOIRS
PEDESTAL LAVATORY
K-2258, K-2259

BEFORE YOU BEGIN
NOTES
Observe all local plumbing and
building codes.
Prior to installation, unpack the new
lavatory and inspect it for damage.
Return the lavatory to its protective
carton until you are ready to install it.
These instructions are for installing
the lavatory to wood frame
construction. For other installations,
supply suitable bracing and
fastening devices of sufficient size
and strength.
The walls and floor must be square,
plumb, and level.
ROUGHING-IN
(S) 10” (25.4cm) (Based on 12” (30.5cm)
risers which may require cutting).
(T) Pop-up drain typically 14-1/2”
(36.8cm); grid drain typically 13-5/8”
(34.6cm).
Fixture dimensions are nominal and
conform to tolerances in ASME Standard
A112.19.9M.
8-1/4” (21cm)
MOUNTING
HOLE
2-3/8”
(6cm) 8”
(20.3cm)
4” (10.2cm)
22” (55.9cm)
FINISHED WALL
27” (68.6cm)
(S)
(T)
22-1/8” (56.2cm)
35”
(88.9cm)
3/8” HOT
3/8” COLD
1/2” (1,3cm) D.
MOUNTING HOLE
IN PEDESTAL
1/2” (1.3cm) D.
ANCHOR HOLES IN
LAVATORY
1-1/4” OUTLET 3-1/4” (8.3cm)
8-7/8”
(22.5cm)
2-3/4”
(7cm)
K-2258-1 4” (10.2cm)
2-3/8”
(6cm)
K-2258-4
4” (10.2cm)
2-3/8”
(6cm)
K-2258-8
4” (10.2cm)

1007275-2-A2Kohler Co., Kohler, WI U.S.A.
TOOLS AND MATERIALS
REQUIRED
Level
Drill with assorted bits
9/16” wrench
Tape measure
Framing square
Channel lock pliers
INSTALLATION
Rough-in the supplies and the drain
piping.
NOTE: The supply stop handles cannot
extend more than 3” (7.6cm) from the
finish wall when in the open position.
Install sufficient backing behind the
finish wall to provide a secure
material for the anchoring devices.

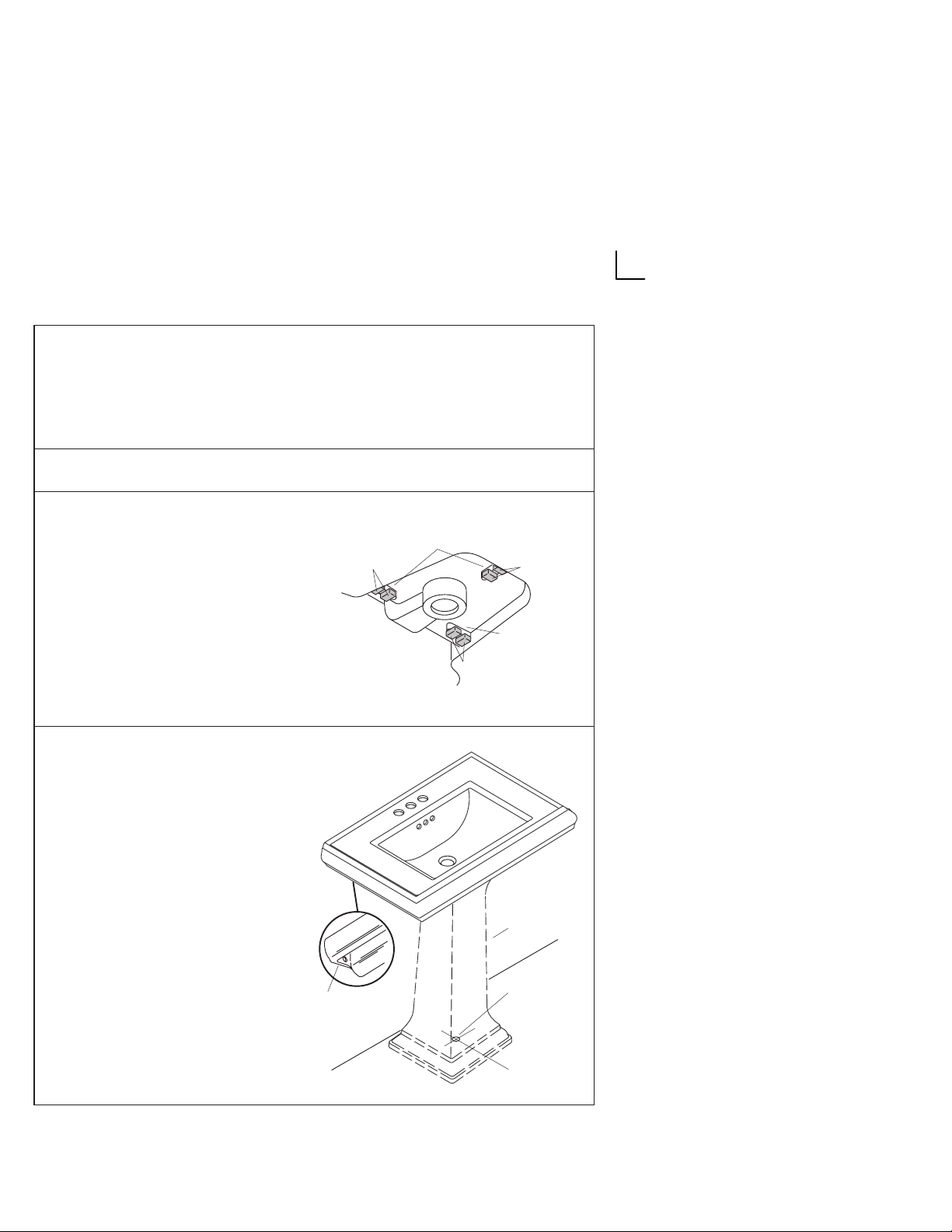

Apply two self-adhesive gaskets
(provided) to each of the three
ridges in the bottom recess of the
lavatory.
Gaskets
Ridge
BOTTOM VIEW
OF LAVATORY
Gaskets
Gaskets Ridge
Mark the centerline on the floor.
Position the pedestal on the floor
centerline.
Carefully set the lavatory on the
pedestal.
Move the pedestal as required to
ensure proper fit in the desired
location.
Level the lavatory. Add more
self-adhesive gaskets as needed to
level the lavatory.
NOTE: The lavatory must be
supported by the pedestal.
Check the lavatory placement.
Mark the center of each anchoring
hole on the wall, and mark the floor
through the hole in the pedestal
bottom.
Carefully remove the lavatory from
the pedestal. Then move the
pedestal from the area.
Mark Floor
Here
Pedestal
Center of
Anchoring
Holes
Finish
Wall

3
Kohler Co., Kohler, WI U.S.A. 1007275-2-A

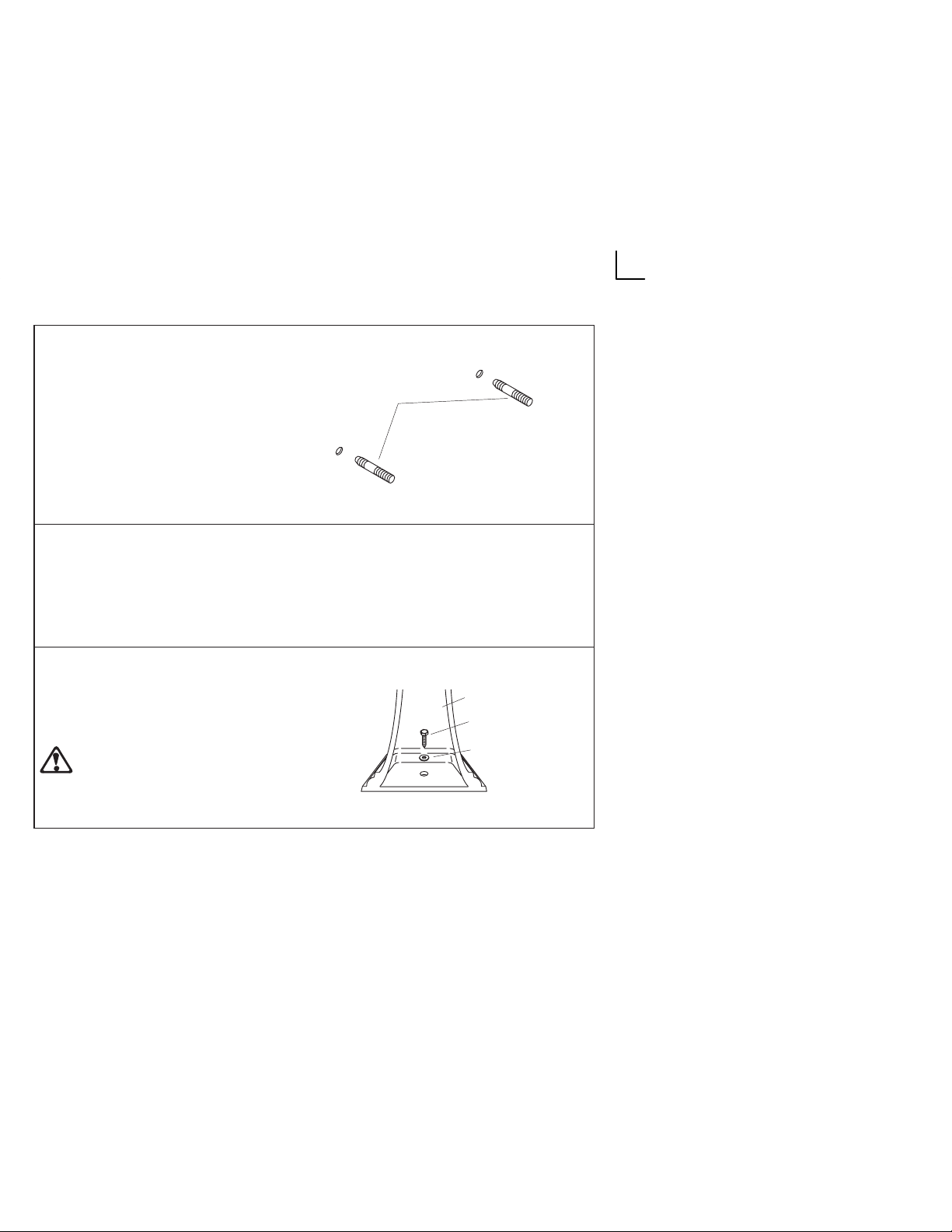

Drill a 1/4” mounting hole at the
mark on the floor, then drill two 1/4”
hanger bolt holes at the marks on
the wall.
Mount hanger bolts to the wall so
approximately 1-1/4” (3.2cm) of
each bolt remains exposed.
NOTE: Other fastening devices of
sufficient size and strength may also be
used.
Finish Wall
Hanger
Bolts
Install the faucet and drain to the
lavatory according to the
manufacturer’s instructions.
NOTE: Do not fully tighten slip-joint
drain connections at this time.
Position the pedestal mounting hole
over the hole in the floor.
Secure the pedestal to the floor with
the wood screw and washer. Tighten
the wood screw until it is snug.
CAUTION: Risk of product
damage. Do not overtighten.
Overtighteningmaycausedamageto
the product.
Pedestal
Wood Screw
Washer

1007275-2-A4Kohler Co., Kohler, WI U.S.A.
Set the lavatory on the pedestal so
the hanger bolts extend through the
lavatory holes.
Level the lavatory.
Install the cap nuts and washers,
and tighten until snug.
CAUTION: Risk of product
damage. Do not overtighten the cap
nuts. Overtightening may cause
damage to the product.
Connect and tighten the trap.
Connect the hot and cold water
supplies to the faucet.
Finish Wall
Hanger
Bolts
Cap Nut
Washer
Lavatory
Pedestal
IMPORTANT CONSUMER INFORMATION
CARE AND CLEANING
To keep your lavatory looking new, make sure you rinse it out thoroughly after each use.
DO NOT USE ABRASIVES on this product, as they will scratch and ruin the surface.
Stubborn stains, paint, or tar can be removed with turpentine or paint thinner.
CALL US FOR HELP
Here’s what you need to do if you require service:
First review the installation instructions to ensure correct installation. For additional
assistance in the USA, call our Customer Service Department for direct help. You
may also contact us at our web site listed below.
Call 1-800-4-KOHLER within the U.S.
Call 001-877-680-1310 within Mexico
Call 1-800-964-5590 within Canada


5
Kohler Co., Kohler, WI U.S.A. 1007275-2-A

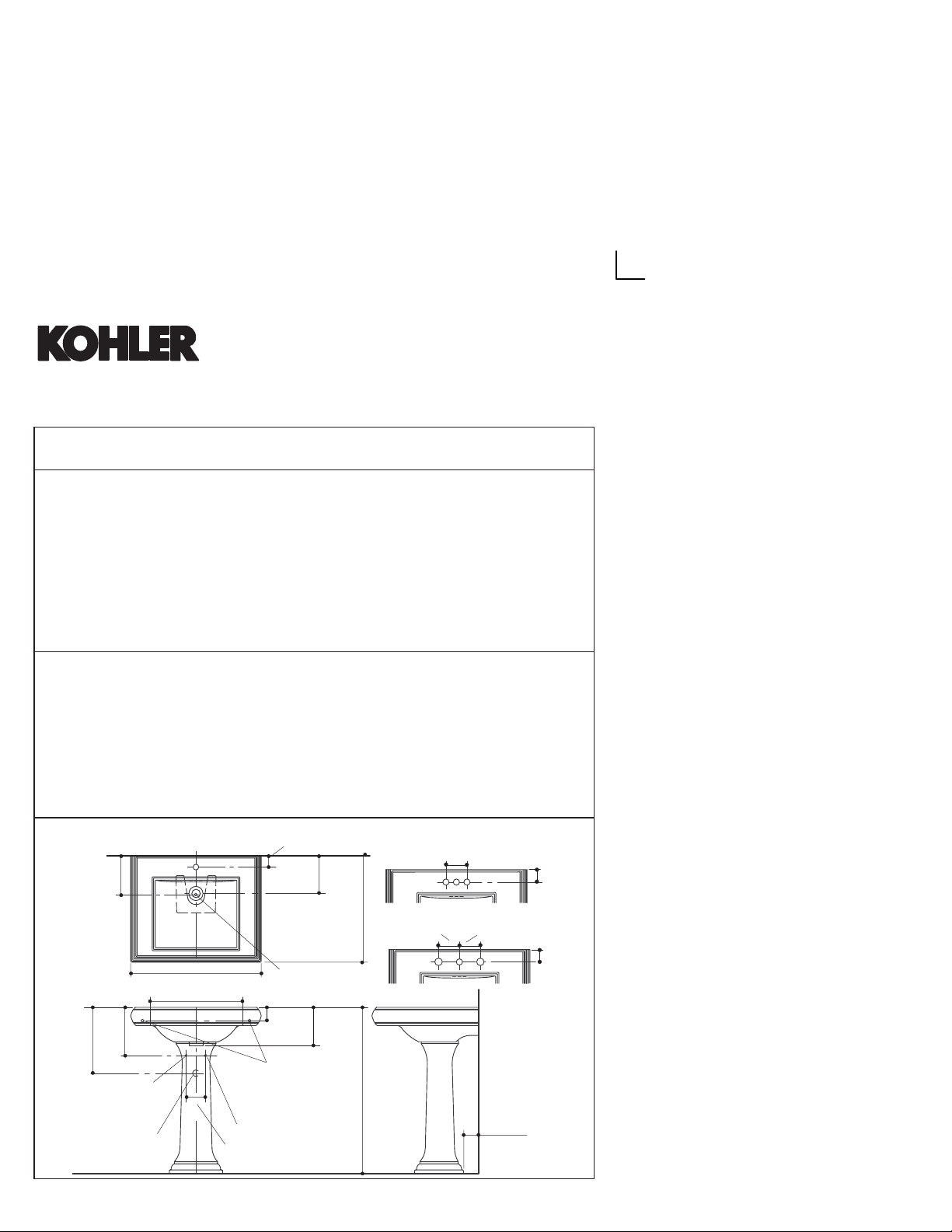

MEMOIRSLAVABO
CON PEDESTAL
K-2258, K-2259

INSTRUCCIONES
DE INSTALACIÓN
ANTES DE COMENZAR
NOTAS
Cumpla con todos los códigos
locales de plomería y de
construcción.
Antes de la instalación, revise con
cuidado todas las piezas para ver si
están dañadas. Después, coloque el
lavabo nuevamente en su empaque
como protección, hasta el momento
de la instalación.
Estas instrucciones son para la
instalación del lavabo en un marco
de madera. Para otras instalaciones,
proporcione soporte adecuado y
sujetadores del tamaño y solidez
suficientes.
Las paredes deben ser niveladas,
cuadradas y plomadas.
DIAGRAMA DE
INSTALACIÓN
(S) 10” (25,4cm) (Basado en una tubería
vertical de 12” (30,5cm) que puede
requerir cortes).
(T) El drenaje automático generalmente
es de 14-1/2” (36,8cm); el drenaje de verja
generalmente es de 13-5/8” (34,6cm).
Las dimensiones de los accesorios son
nominales y cumplen con las tolerancias
de la norma ASME A112.19.9M.
8-1/4” (21cm)
ORIFICIO DE
FIJACIÓN
2-3/8”
(6cm) 8”
(20,3cm)
4” (10,2cm)
22” (55,9cm)
PARED ACABADA
27” (68,6cm)
(S)
(T)
22-1/8” (56,2cm)
35”
(88,9cm)
3/8” CALIENTE
3/8” FRÍA
ORIFICIO DE MONTAJE
DE 1/2” (1,3cm) DE
DIÁM. EN EL PEDESTAL
HUECOS DE SUJECIÓN
DE 1/2” (1,3cm) D. EN EL
LAVABO
Salida de 1-1/4” 3-1/4” (8.3cm)
8-7/8”
(22,5cm)
2-3/4”
(7cm)
K-2258-1
4” (10,2cm)
2-3/8”
(6cm)
K-2258-4
2-3/8”
(6cm)
K-2258-8 4” (10,2cm)
4” (10,2cm)

1007275-2-A6Kohler Co., Kohler, WI U.S.A.
HERRAMIENTAS Y
MATERIALES
REQUERIDOS
Nivel
Taladro con variedad de brocas
Llave de 9/16”
Cinta métrica
Escuadra
Pinzas descentradas
INSTALACIÓN
Marque la ubicación de los
suministros y la tubería de desagüe.
NOTA: Las llaves de paso no pueden
extenderse más de 3” (7,6cm) de la pared
acabada cuando estén abiertas.
Instale suficiente soporte detrás de
la pared acabada para proporcionar
un material seguro para los
sujetadores.

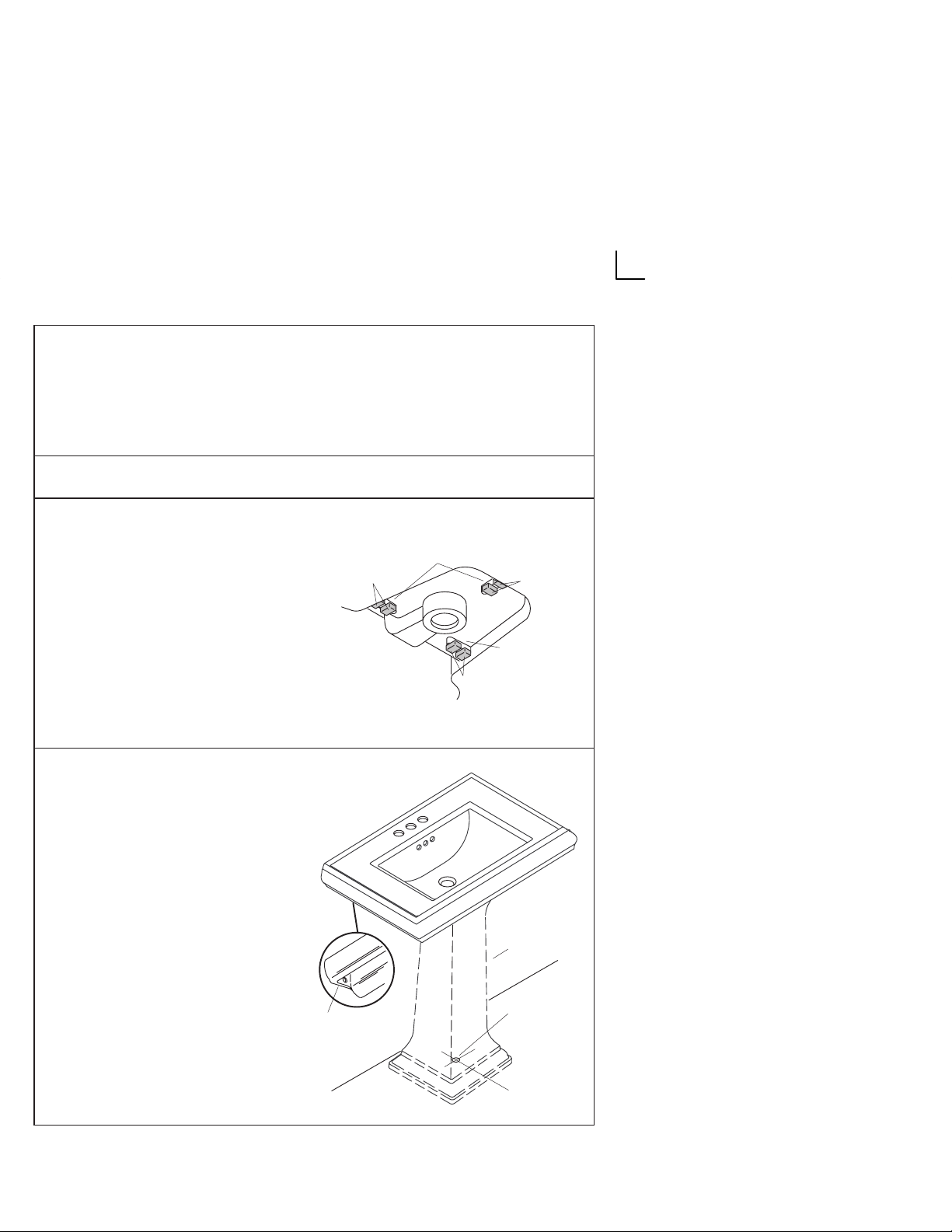

Aplique dos empaques
autoadhesivos (incluidos) en cada
una de las tres crestas en la parte
inferior del lavabo.
Empaques
Cresta
VISTA INFERIOR
DEL LAVABO
Empaque
s
Empaques Cresta
Marque la línea central en el piso.
Coloque el pedestal sobre la línea
central del piso.
Con cuidado, coloque el lavabo
sobre el pedestal.
Mueva el pedestal según sea
necesario para asegurar su buen
ajuste.
Nivele el lavabo. Aplique más
empaques autoadhesivos de ser
necesario para nivelar el lavabo.
NOTA: El pedestal debe sostener al
lavabo.
Revise la posición del lavabo.
Marque el centro de cada orificio de
los sujetadores en la pared y
marque el piso a través del orificio
en el fondo del pedestal.
Con cuidado, remueva el lavabo del
pedestal. Luego, remueva el
pedestal de su posición.
Marque el
piso aquí
Pedestal
Centro de los
hoyos del
sujetador
Pared
acabada

7
Kohler Co., Kohler, WI U.S.A. 1007275-2-A

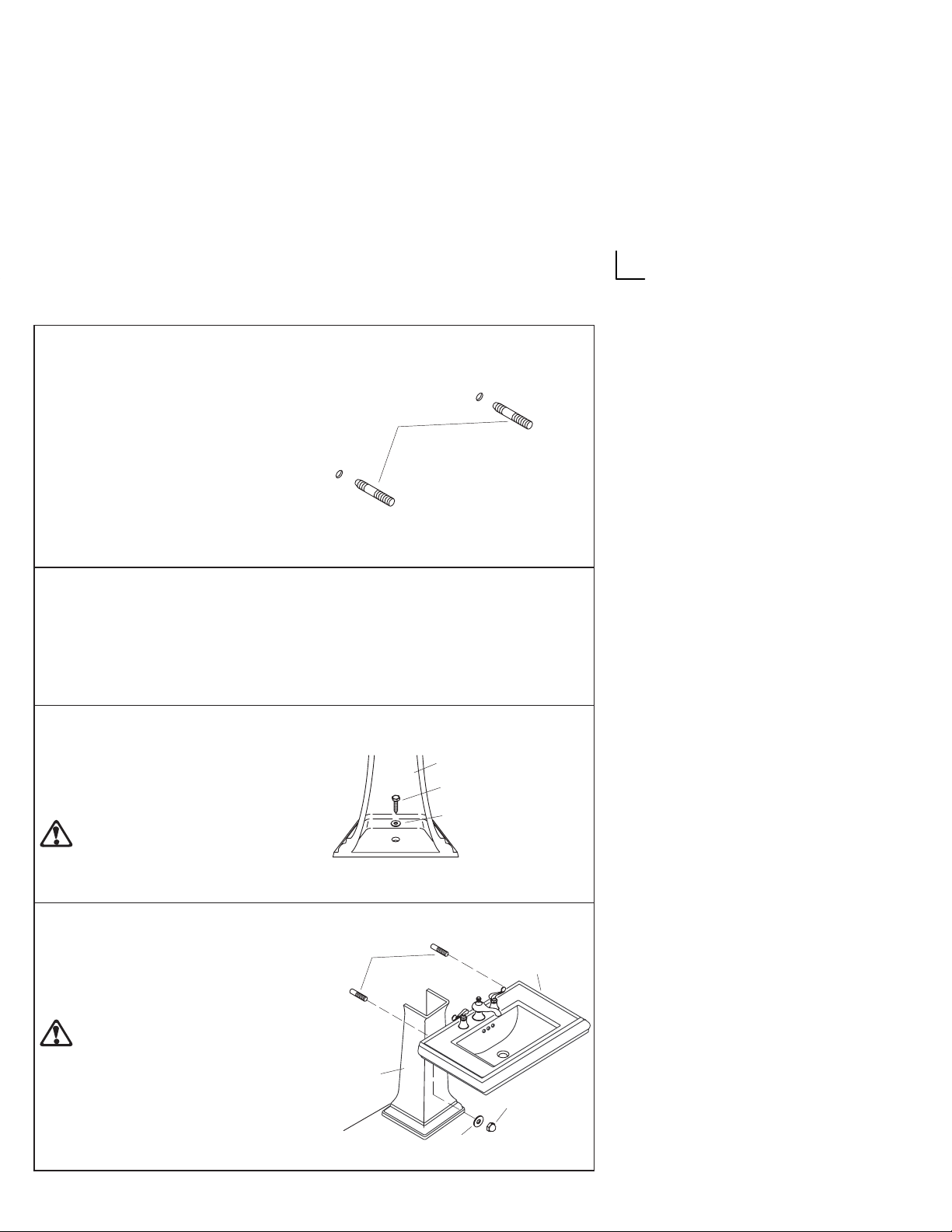

Perfore un orificio de montaje de
1/4” (6mm) en la marca en el piso y
después perfore dos orificios de
montaje de 1/4” (6mm) para los
pernos del soporte colgante en la
pared.
Monte los pernos de soporte
colgante en la pared de manera que
aproximadamente 1-1/4” (3,2cm)
permanezcan expuestos.
NOTA: Se puede utilizar otros
sujetadores de suficiente tamaño y
firmeza.
Pared acabada
Pernos
colgantes
Instale el grifo y el drenaje en el
lavabo según las instrucciones del
fabricante.
NOTA: No asegure completamente el
drenaje de junta deslizante en este
momento.
Sobreponga el orificio de montaje
del pedestal sobre el orificio en el
piso.
Fije el pedestal al piso con el tornillo
para madera y la arandela. Fije el
tornillo para madera.
PRECAUCIÓN: Riesgo de daños
alproducto.No asegure en exceso.
El asegurar en exceso puede dañar
el producto.
Pedestal
Tornillo para madera
Arandela
Coloque el lavabo en el pedestal de
manera que los pernos colgantes se
extiendan a través del lavabo.
Nivele el lavabo.
Instale los tapones roscados y las
arandelas, y asegure.
PRECAUCIÓN: Riesgo de daños
al producto. No fije demasiado los
tapones roscados. El asegurar en
exceso puede dañar el producto.
Conecte y asegure el sifón. Conecte
los suministros del agua fría y
caliente al grifo.
Pared
acabada
Pernos
colgantes
Tapón
roscado
Arandela
Lavabo
Pedestal

1007275-2-A8Kohler Co., Kohler, WI U.S.A.
CUIDADO Y LIMPIEZA
Para mantener su lavabo de Kohler como nuevo, es necesario enjuagarlo después de
cada uso. NO UTILICE LIMPIADORES ABRASIVOS en este producto, pues pueden
rayar y opacar la superficie. Las manchas difíciles de quitar, la pintura y el alquitrán se
pueden limpiar con aguarrás y diluyente de pintura.
PARA ASISTENCIA
Siga los siguientes pasos al solicitar servicio:
Primero, revise las instrucciones para asegurarse de haber realizado la instalación
correcta.Sinolograsolucionar elproblema,llamealDepartamentodeAtención alCliente
para obtener asistencia directa. También puede localizarnos en la página web escrita
abajo.Llame al 1-800-4-KOHLER (En los Estados Unidos)
Llame al 001-877-680-1310 (En México)
Llame al 1-800-964-5590 (En Canadá)


9
Kohler Co., Kohler, WI U.S.A. 1007275-2-A
MEMOIRS
LAVABO SUR COLONNE
K-2258, K-2259

NOTICE
D’INSTALLATION
AVANT DE COMMENCER
NOTES
Respecter tous les codes de
plomberie et de bâtiment locaux.
Avant l’installation, déballer le
nouveau lavabo et l’examiner pour
déceler tout dommage. Remettre le
lavabo dans l’emballage de
protection en attendant de
commencer l’installation.
Ces instructions visent l’installation
du lavabo contre un mur en
ossature de bois. Pour les autres
types d’installation, fournir les
dispositifs d’entretoisement et
d’attache ayant les dimensions et la
résistance appropriées.
Les murs et le plancher doivent être
d’aplomb, à l’équerre et de niveau.
DIAGRAMME DE
RACCORDEMENT
(S) 10 po (25,4 cm) (basée sur un tube de
12 po (30,5 cm) de longueur qu’on aura à
couper).
(T) Tringle de la bonde de vidage,
d’ordinaire 14-1/2 po (36,8 cm) ; bonde à
tamis, d’ordinaire 13-5/8 po (34,6 cm).
Les dimensions du lavabo sont nominales
et conformes aux tolérances données par
la norme ASME A112.19.9M.
8-1/4 po (21cm)
TROU DE
FIXATION
2-3/8 po
(6cm) 8 po
(20,3cm)
4 po (10,2cm)
22 po (55,9cm)
MUR FINI
27 po (68,6cm)
(S)
(T)
22-1/8 po (56,2cm)
35 po
(88,9cm)
3/8 po CHAUD
3/8 po FROID
TROU DE FIXATION DE
1/2 PO (1,3cm) DIA. DANS
LA COLONNE
TROUS D’ANCRAGE
DE 1/2 PO (1,3cm)
DIA. DU LAVABO
SORTIE 1-1/4 po 3-1/4 po (8,3cm)
8-7/8 po
(22,5cm)
2-3/4 po
(7cm)
K-2258-1
4 po (10.2cm)
2-3/8 po
(6cm)
K-2258-4
4 po (10,2cm)
2-3/8 po
(6cm)
K-2258-8
4 po (10,2cm)

1007275-2-A10 Kohler Co., Kohler, WI U.S.A.
OUTILS ET MATÉRIAUX
REQUIS
Niveau
Perceuse et mèches variées
Clé de 9/16 po
Ruban à mesurer
Équerre pour structure
Pinces multiprise
INSTALLATION
Péparer les raccords et le tuyau
d’évacuation.
REMARQUE : Les manettes des robinets
d’arrêt en position d’ouverture ne peuvent
pas s’étendre de plus de 3 po (7,6cm) à
partir de la face du mur.
Installer derrière le mur fini une
plaque d’appui suffisamment robuste
pour recevoir les ancrages.
Appliquer deux butées autocollantes
(fournies) sur chacun des trois
bossages qu’on retrouve dans des
cavités pratiquées dans le dessous
du lavabo.
Butées
Bossage
VUE DU
DESSOUS DU
LAVABO
Butées
Butées Bossage
Marquer l’axe sur le plancher.
Placer la colonne sur l’axe du
plancher.
Placer doucement le lavabo sur la
colonne.
Déplacer la colonne au besoin pour
assurer un ajustement approprié à
l’endroit désiré.
Mettre le lavabo de niveau. Ajouter
d’autres butées autocollantes s’il le
faut.
REMARQUE : Le lavabo doit s’appuyer
sur la colonne.
Vérifier l’assise du lavabo.
Marquer le centre de chaque trou
d’ancrage sur le mur et marquer le
plancher à travers l’ouverture du bas
de la colonne.
Enlever le lavabo du dessus de la
colonne. Retirer la colonne de la
zone de travail.
Marquer le
plancher ici
Colonne
Centre des
trous
d’ancrage
Mur fini

11
Kohler Co., Kohler, WI U.S.A. 1007275-2-A
Percer un trou de fixation de 1/4 po
au point marqué sur le plancher,
ensuite percer deux trous de 1/4 po
aux points marqués sur le mur pour
recevoir les boulons d’ancrage.
Poser les boulons d’ancrage au mur,
en les laissant dépasser du mur
1-1/4 po (3,2 cm).
REMARQUE : On peut utiliser aussi
d’autres dispositifs d’attache de dimen-
sions et résistance appropriées.
Mur fini
Boulons d’ancrage
Assembler le robinet et le tuyau
d’évacuation au lavabo
conformément à la notice du
fabricant.
REMARQUE : Pour le moment, ne pas
serreràfond lesraccordsàjointcoulissant
de l’évacuation.
Placer le trou de fixation de la
colonne sur le trou percé dans le
plancher.
Assujettir la colonne au plancher à
l’aide de la vis à bois et la rondelle.
Serrer la vis à bois jusqu’à ce qu’elle
soit en appui.
ATTENTION : Risque
d’endommagement du produit.
Ne pas trop serrer. Le serrage
excessifpeutendommagerleproduit.
Colonne
Vis à bois
Rondelle

1007275-2-A12 Kohler Co., Kohler, WI U.S.A.
Placer le lavabo sur la colonne de
manière à faire passer les boulons
d’ancrage dans les trous prévus
dans le lavabo.
Mettre le lavabo de niveau.
Assujettir le lavabo au mur à l’aide
des écrous borgnes et les rondelles.
ATTENTION : Risque
d’endommagement du produit.
Ne pas trop serrer les écrous
borgnes. Le serrage excessif peut
endommager le produit.
Raccorder et serrer le siphon.
Raccorder les robinets d’arrivée
d’eau chaude et froide.
Mur fini
Boulons
d’ancrage
Ecrou borgne
Rondelle
Lavabo
Colonne
NOTICE IMPORTANTE AU
CONSOMMATEUR
ENTRETIEN ET NETTOYAGE
Conservez l’aspect neuf de votre lavabo en le rinçant à fond après chaque utilisation. NE
PAS UTILISERD’ABRASIFS;cesproduits égratignent et abîment la surfacedel’évier.Les
taches rebelles, la peinture ou le goudron peuvent être nettoyés au moyen de la
térébenthine ou du solvant à peinture.
BESOIN D’AIDE ?
Pour demander du service, voici comment faire.
Revoir d’abord la notice d’installation pour s’assurer d’une installation correcte. Pour
toute assistance additionnelle, contactez notre département de service à la clientèle.
Vous pouvez aussi nous joindre sur notre site Web à l’adresse donnée ci-dessous.
Aux É.-U., composer le 1-800-4-KOHLER
Au Mexique, composer le 001-877-680-1310
Au Canada, composer le 1-800-964-5590

