Kohler KT6908 User manual

Installation Guide
Single-Control Bath and Shower Trim
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-T6908 K-T6910
K-T6913
114487-2-CC

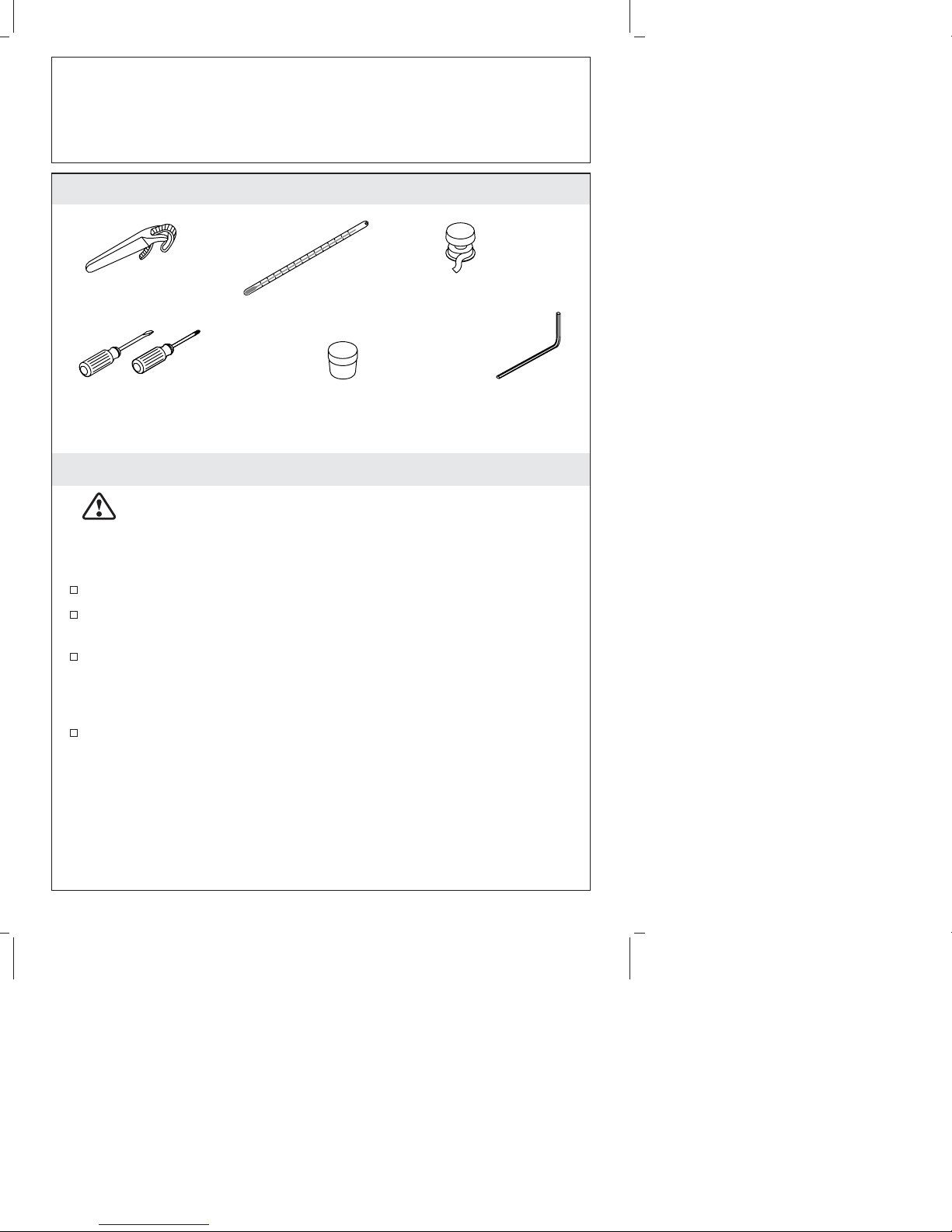

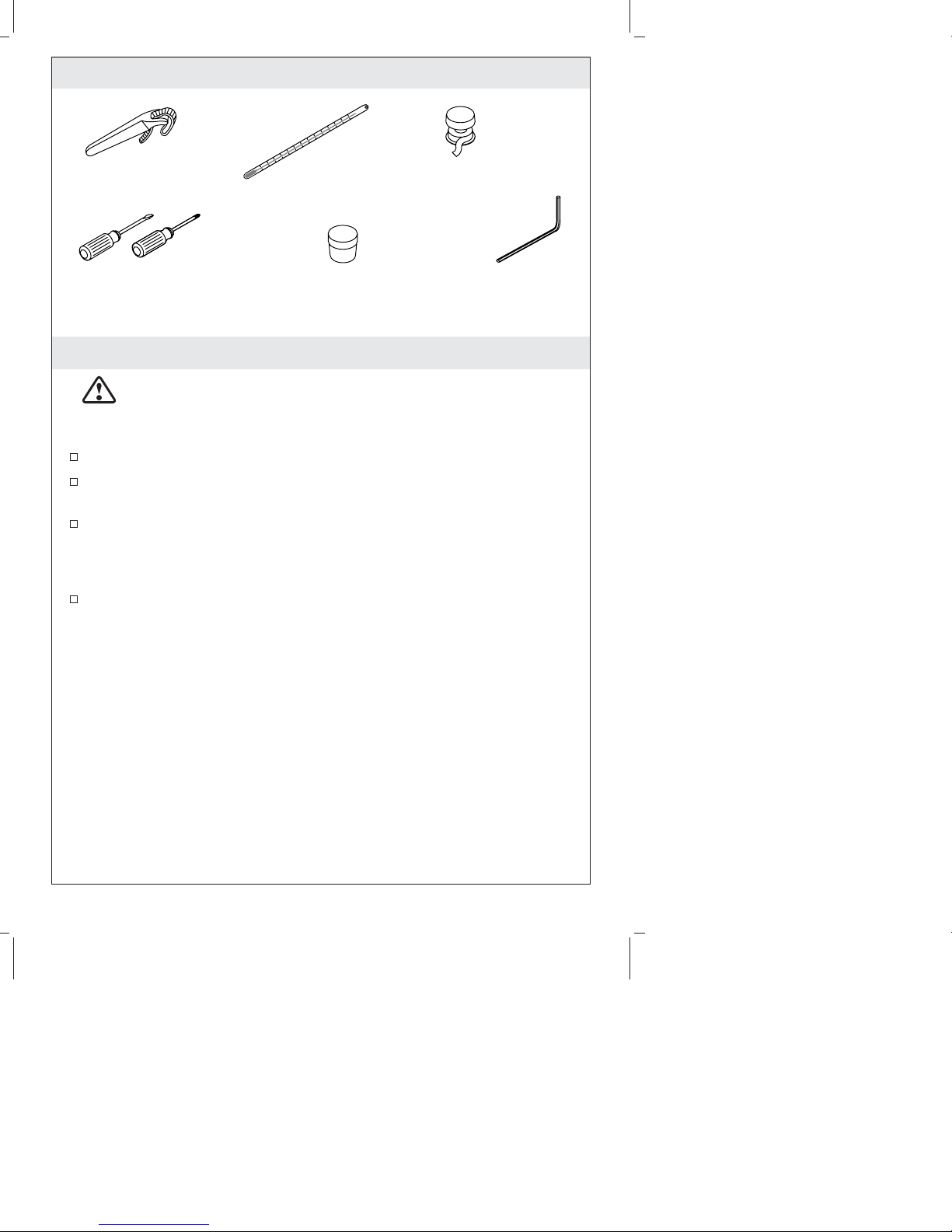

Tools and Materials
Before You Begin
CAUTION: Risk of product damage. Long screws, for
installing trim, can damage the K-2971-KS valve. When using
this valve and trim in a fiberglass or acrylic installation, use
the 88526 Thin Wall Installation Kit.
Observe all local plumbing and building codes.
The finished wall or bath/shower unit must be installed prior to
installing this trim.
Before installing the trim, determine if the maximum water
temperature is acceptable to the user. If temperature adjustment is
needed, refer to the ″Optional Temperature Limiting Adjustment″
section of this guide.
The valve shuts off by water pressure. Do not force the handle in
any direction. To turn the valve off, gently turn it to the ″OFF″
position.
Strap
Wrench Thermometer Thread
Sealant
Assorted
Screwdrivers
Plumbers
Putty
Hex
Wrench
114487-2-CC 2 Kohler Co.

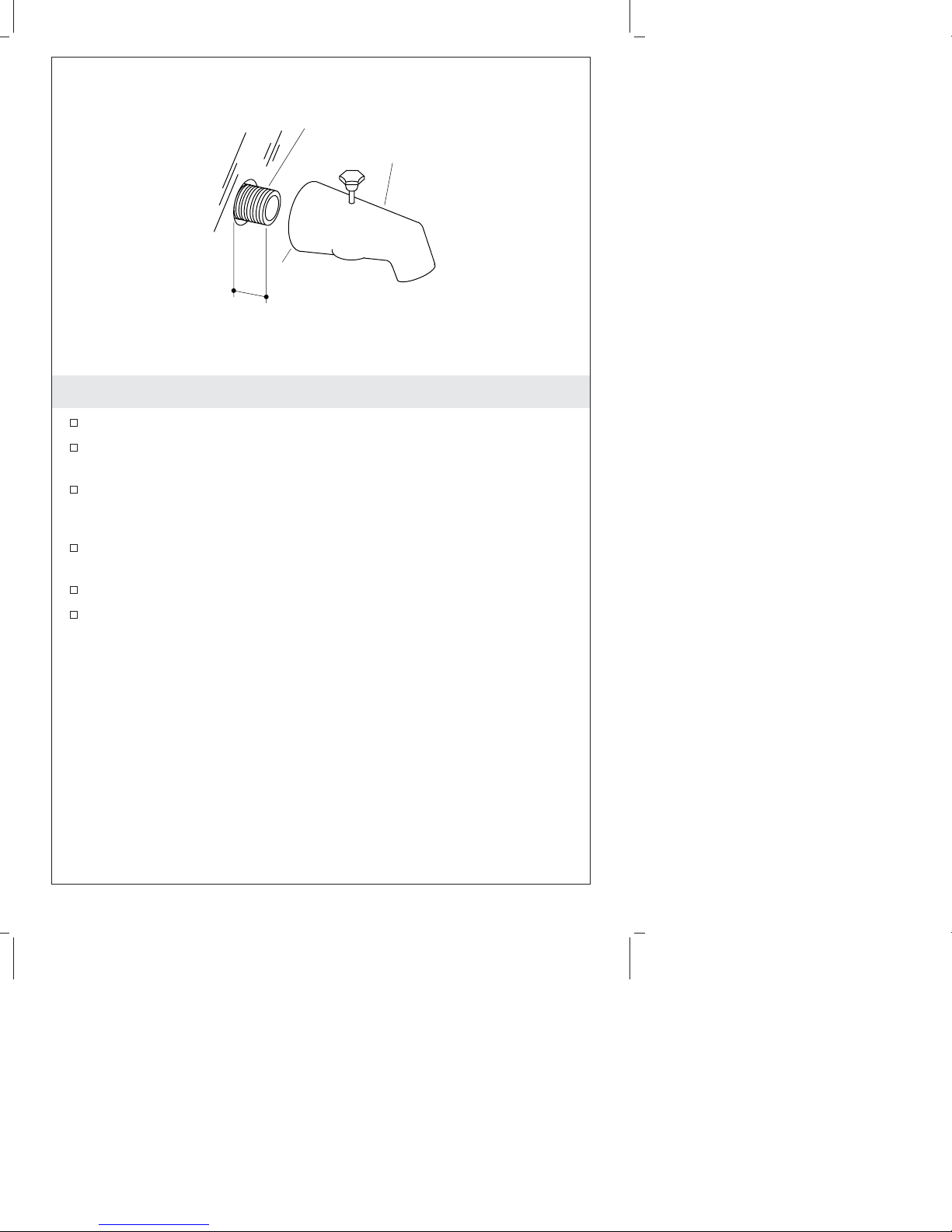

1. Install the Spout
Remove the temporary nipple.
Apply thread sealant and install a 1/2″nipple so it extends 7/16″
(1.1 cm) beyond the finished wall.
Apply a bead of plumbers putty or other sealant around the inlet
end of the spout according to the manufacturer’s instructions.
Apply thread sealant to the nipple and thread the spout onto the
nipple.
Carefully tighten with a clean strap wrench.
Remove any excess putty.
Spout
Nipple
7/16"
(1.1 cm)
Apply plumbers
putty.
Kohler Co. 3 114487-2-CC

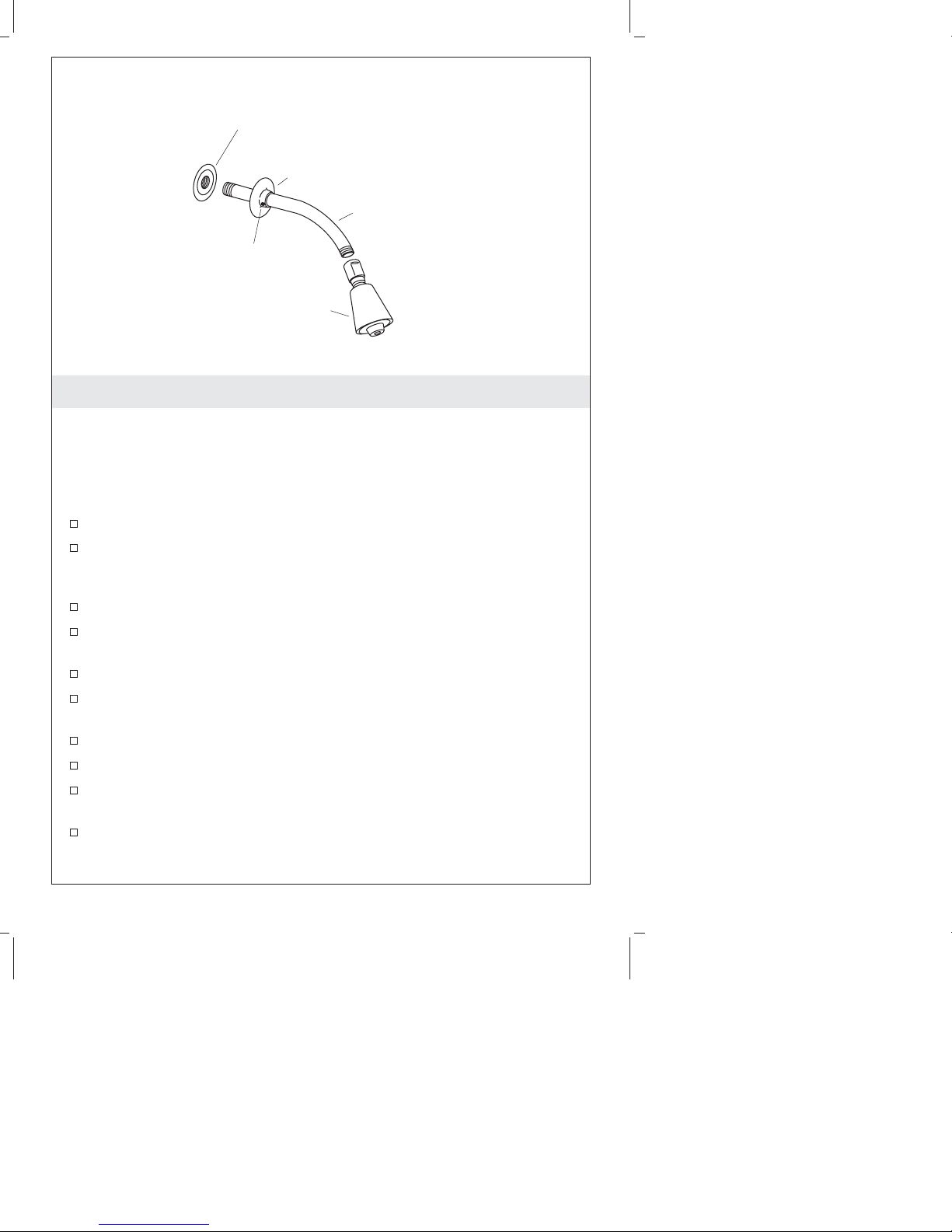

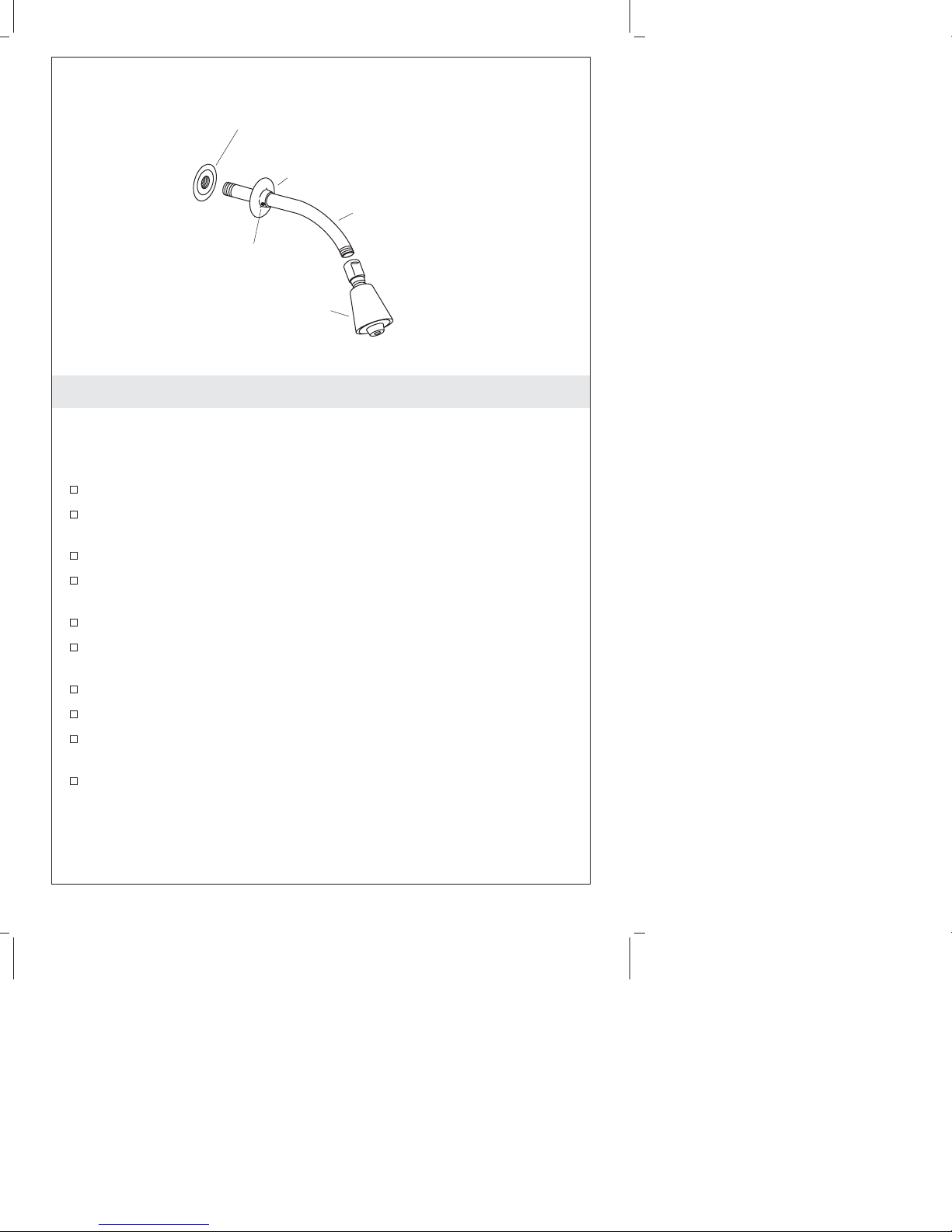

2. Install the Showerhead
NOTICE: Do not use thread sealant compound (pipe dope) on the
shower arm threads. Instead, use thread sealant tape on the shower
arm threads. This will avoid clogging the showerhead spray outlets.
Remove the temporary nipple from the shower elbow.
Apply a bead of plumbers putty or other sealant to the back of
the escutcheon according to the putty manufacturer’s instructions.
Slide the escutcheon over the shower arm.
Apply thread sealant tape and install the shower arm to the
shower elbow.
Carefully tighten with a clean strap wrench.
Press the escutcheon against the finished wall and secure with the
setscrew.
Remove all excess putty.
Turn the main water supply on.
Run hot and cold water through the shower arm to flush out dirt
and debris.
Apply thread sealant tape to the shower arm and thread the
showerhead to the shower arm.
Shower Elbow
Shower Arm
Setscrew
Showerhead
Apply plumbers putty
to Escutcheon.
114487-2-CC 4 Kohler Co.

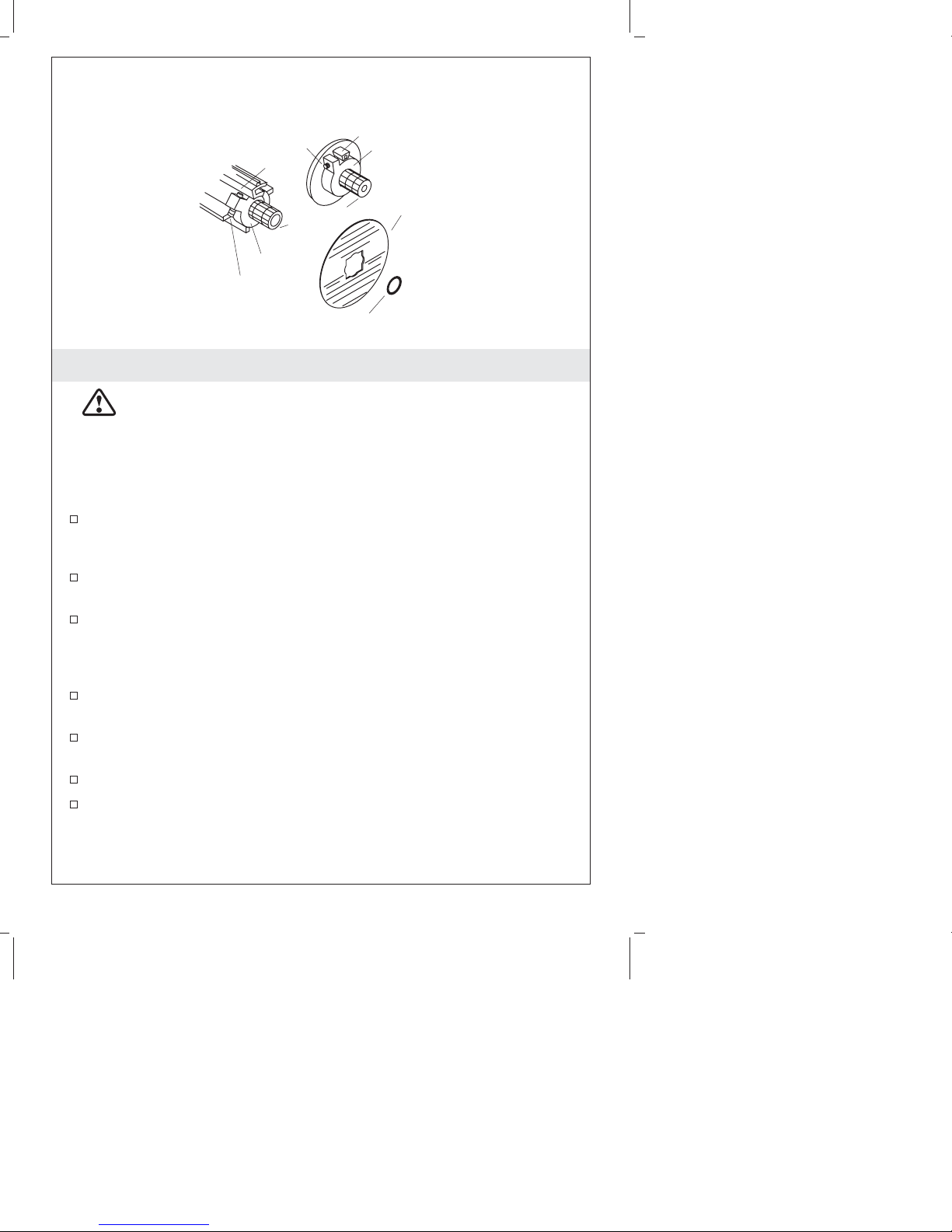

3. Water Temperature Adjustment
CAUTION: Risk of personal injury. To eliminate the risk of
scalding, the water temperature should never be set above
120°F (49°C).
NOTE: Do not remove the O-ring and collar at this time. Removing
the O-ring and collar will change the factory setting for the
maximum water temperature.
Turn the valve clockwise to the full open position and let the hot
water run for several minutes. Position a thermometer in the
water stream and check the temperature.
For minor water temperature changes, adjust the setscrew, and
recheck the water temperature.
For major water temperature changes, remove the O-ring and
collar from the valve stem. Slowly rotate the valve stem until the
desired maximum water temperature is reached.
Reinstall the collar on the valve stem with the setscrew against
the side of the tab.
Reinstall the O-ring, rotate the valve stem counterclockwise to
shut the water off.
Recheck the water temperature.
Complete the information on the valve label (if supplied).
O-Ring
Setscrew
Tab
Tab
Collar
Collar
Setscrew
Valve
Label
Standard
Valve
High Flow
Valve
Valve
Stem
Kohler Co. 5 114487-2-CC

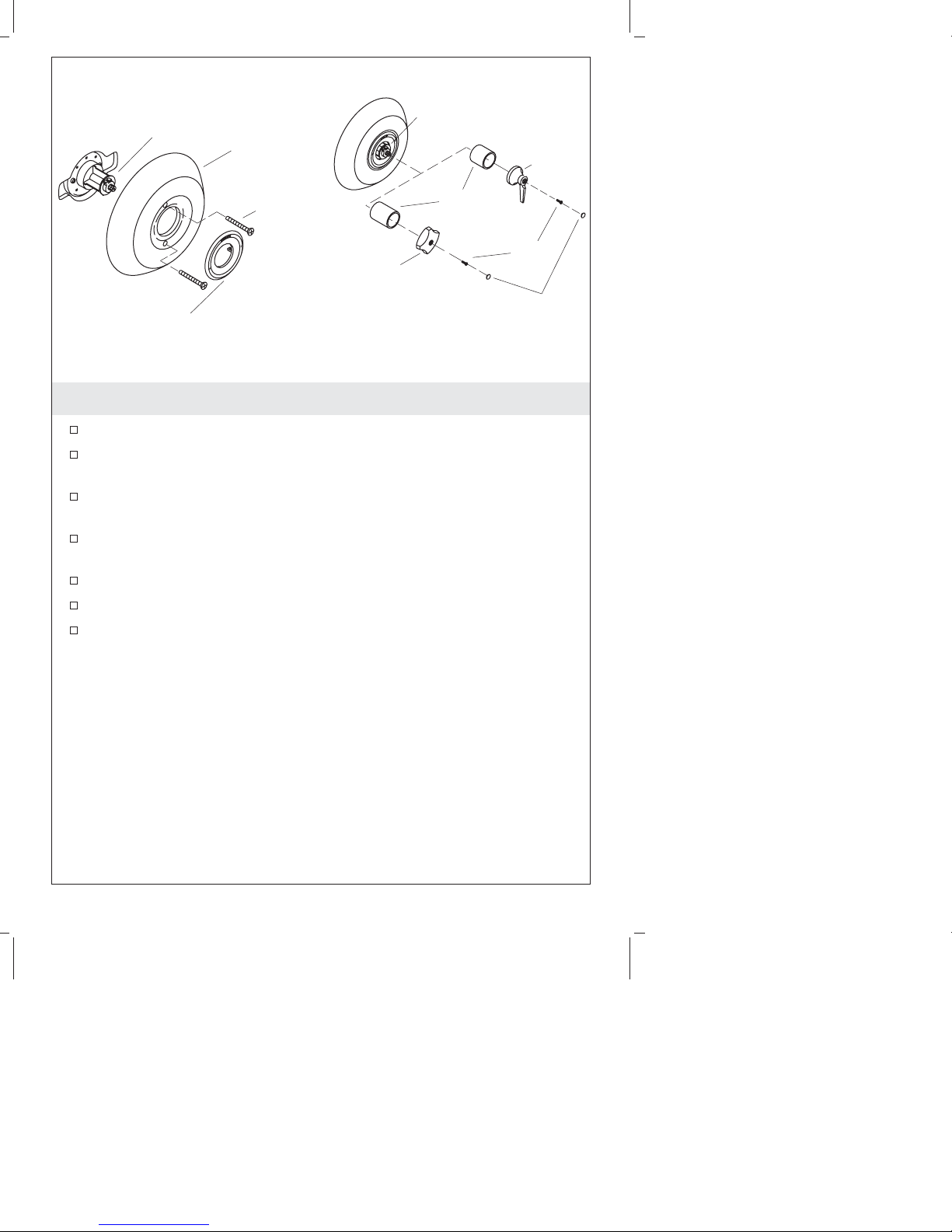

4. Install the Faceplate and Handle
Remove and discard the plaster guard and/or dome, if installed.
Rotate the valve stem fully counterclockwise to the ″OFF″
position.
Install the faceplate onto the valve so the notch is to the bottom
and secure with screws. Do not overtighten the screws.
Install the graphics ring to the faceplate, and rotate it clockwise to
lock it in place.
Fit the sleeve onto the valve.
Secure the handle in place with the screw.
Press the plug button firmly into place.
Graphics Ring
Screw
Faceplate
Valve
Sleeve
Handle
Handle
Screw
Valve
Plug Button
114487-2-CC 6 Kohler Co.

Guide d’installation
Baignoire mono-contrôle et garniture de
douche
Outils et matériels
Avant de commencer
ATTENTION: Risque d’endommagement du produit. Les
vis longues, pour l’installation de la garniture, peuvent
endommager la valve K-2971-KS. Lorsque cette valve et la
garniture sont utilisées dans une installation en fibres de
verre ou acrylique, utiliser le kit d’installation de mur fin
88526.
Respecter tous les codes de plomberie et de bâtiment locaux.
Le mur fini ou la baignoire/douche doit être installé avant
d’installer cette garniture.
Avant d’installer la garniture, déterminer si la température
maximum de l’eau est acceptable. S’il un réglage de température
est nécessaire, se référer à la section ″Réglage optionnel de
limitation de température″de ce guide.
La valve s’arrête par pression d’eau. Ne forcer la poignée dans
aucune direction. Pour fermer la valve, la tourner doucement sur
la position ″OFF″.
Clé
à sangle Thermomètre
Joint d'étanchéité
pour filetage
Tournevis
assortis
Mastic de
plombier
Clé
hexagonale
Kohler Co. Français-1 114487-2-CC

1. Installer le bec
Retirer le mamelon temporaire.
Appliquer un ruban d’étanchéité pour filetage et installer un
mamelon de 1/2″de manière à ce qu’il s’étende de 7/16″(1.1 cm)
au-delà du mur fini.
Appliquer du mastic d’étanchéité ou un produit semblable sur le
périmètre de l’extrémité arrière du bec, selon les instructions du
fabricant du mastic.
Appliquer un ruban d’étanchéité sur le filetage du mamelon et
visser le bec sur ce dernier.
Serrer doucement à l’aide d’une clé à sangle propre.
Retirer tout excès de mastic.
Bec
Mamelon
7/16"
(1,1 cm)
Appliquer du
mastic de
plomberie.
114487-2-CC Français-2 Kohler Co.

2. Installer la pomme de douche
AVIS: Ne pas utiliser de joint d’étanchéité pour filetage (colle à
tuyau) sur les filetages de bras de douche. Utiliser du ruban
d’étanchéité pour filetage sur les filetages de bras de douche à la
place. Ceci évitera de boucher les orifices de vaporisateur la pomme
de douche.
Retirer le mamelon temporaire du coude de la douche.
Appliquer un boudin de mastic de plombier ou un autre produit
d’étanchéité sur l’arrière de l’applique selon les instructions du
fabricant du mastic.
Glisser l’applique sur le bras de douche.
Appliquer du ruban d’étanchéité et installer le bras de douche au
coude de douche.
Serrer doucement à l’aide d’une clé à sangle propre.
Presser l’applique contre le mur fini et sécuriser avec la vis de
retenue.
Retirer tout excédent de mastic.
Ouvrir l’alimentation d’eau principale.
Faire couler l’eau chaude et l’eau froide dans le bras de douche
pour évacuer tout débris.
Appliquer un ruban d’étanchéité sur le bras de douche et visser
la pomme de douche sur ce dernier.
Coude de douche
Vis de retenue
Pomme de douche
Appliquer du mastic de
plombier sur l'applique.
Bras de
douche
Kohler Co. Français-3 114487-2-CC

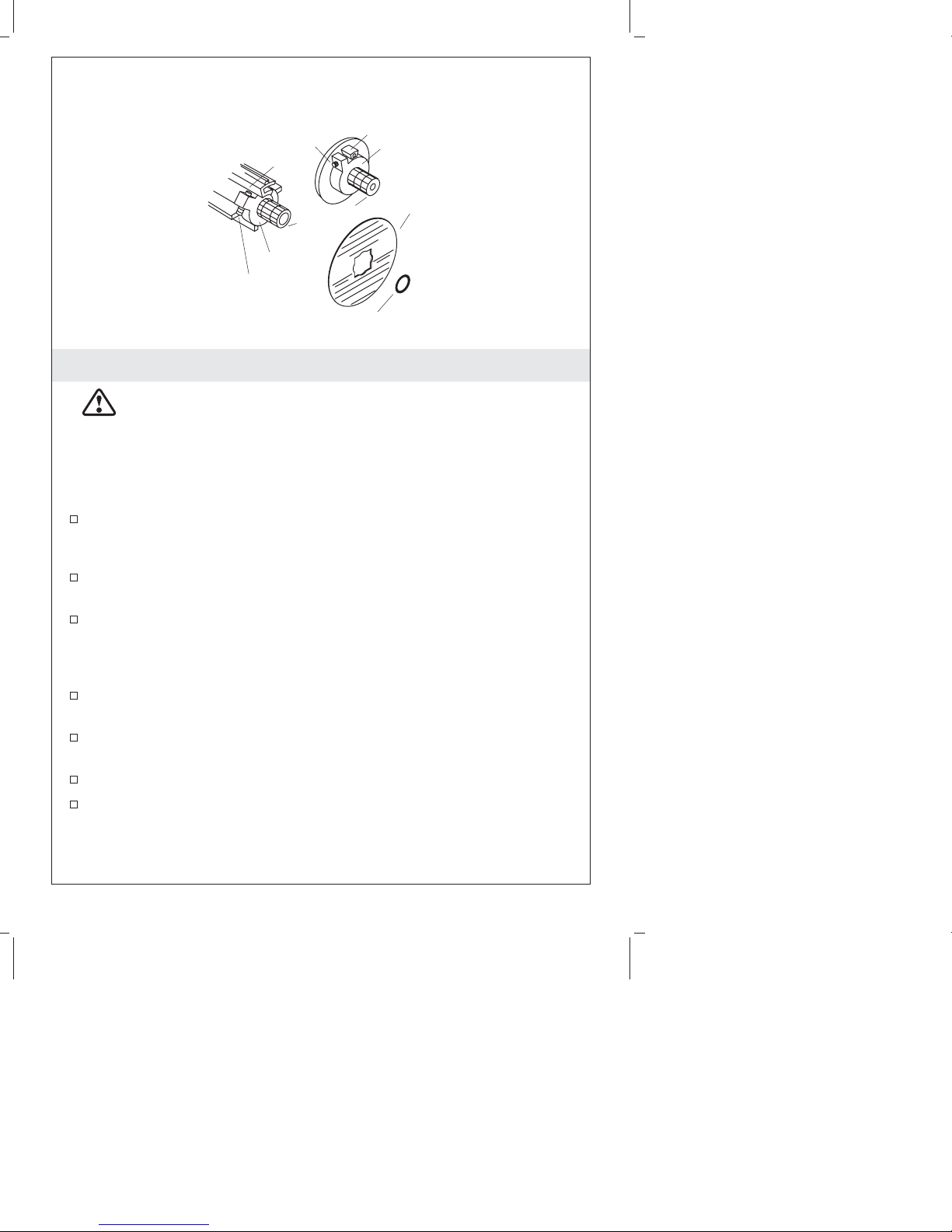

3. Réglage de la température d’eau
ATTENTION: Risque de blessures corporelles. Pour éliminer
les risques de brûlures, la température ne devrait pas être
réglée au-dessus de 120°F (49°C).
REMARQUE: Ne pas retirer le joint torique ou le collier pour le
moment. Retirer le joint torique changerait le réglage d’usine de la
température maximale de l’eau.
Tourner la valve vers la droite à la position ouverte et laisser
couler l’eau chaude pendant quelques minutes. Placer un
thermomètre dans le courant d’eau et vérifier la température.
Pourde petits changements de température, ajuster la vis de
serrage, et re-vérifier la température d’eau.
Pourde grands changements de température, retirer le joint
torique et le collier de la tige de la valve. Tourner lentement la
tige de la valve jusqu’à atteindre la température maximale
désirée.
Réinstaller le collier sur la tige de la valve de manière à placer la
vis de retenue contre la languette.
Réinstaller le joint torique, tourner la tige de la valve vers la
gauche pour arrêter l’eau.
Revérifier la température de l’eau.
Compléter l’information sur l’étiquette de la valve (si fournie).
Joint torique
Vis de retenue
Vis de retenue
Languette
Languette
Collier
Collier
Etiquette
de valve
Valve
standard
Valve haut
débit
Tige de
valve
114487-2-CC Français-4 Kohler Co.

4. Installer le couvercle et la poignée
Retirer et jeter le renfort en plâtre et/ou dôme, s’il est installé.
Pivoter la tige de la valve complètement vers la gauche à la
position fermée ″OFF″.
Installer le couvercle sur la valve de manière à ce que l’encoche
soit à la base et sécuriser avec des vis. Ne pas trop serrer les vis.
Installer l’anneau graphique sur le couvercle, et tourner à droite
pour le verrouiller en place.
Installer le manchon sur la valve.
Sécuriser la poignée avec la vis.
Presser fermement le bouchon en place.
Anneau décoratif
Vis
Couvercle
Valve
Manchon
Poignée
Poignée
Vis
Valve
Bouchon
Kohler Co. Français-5 114487-2-CC

Guía de instalación
Guarnición de grifería monomando de bañera
y ducha
Herramientas y materiales
Antes de comenzar
PRECAUCIÓN: Riesgo de daños al producto. Los tornillos
largos, para instalar la guarnición, pueden dañar la válvula
K-2971-KS. Al emplear esta válvula y guarnición en una
instalación de fibra de vidrio o acrílica, utilice el Kit de
instalación en paredes delgadas 88526.
Cumpla con todos los códigos locales de plomería y construcción.
La pared acabada o la unidad de la bañera/ducha debe instalarse
antes que la guarnición.
Antes de instalar la guarnición, determine si la temperatura
máxima del agua es aceptable para el usuario. Si es necesario
ajustar la temperatura, consulte la sección ″Ajuste opcional del
límite de temperatura″en este guía.
La presión del agua cierra la válvula. No fuerce la manija en
ninguna dirección. Para cerrar la válvula, gire suavemente a la
posición cerrada.
Llave
de correa Termómetro Sellador
de roscas
Destornilladores
surtidos
Masilla
de plomería Llave
hexagonal
Kohler Co. Español-1 114487-2-CC

1. Instale el surtidor
Retire el niple provisional.
Aplique sellador de roscas e instale un niple de 1/2″de modo
que sobresalga 7/16″(1,1 cm) de la pared acabada.
Aplique masilla de plomería u otro sellador alrededor del
extremo de entrada del surtidor, según las instrucciones del
fabricante.
Aplique sellador de roscas en el niple y enrosque el surtidor en el
niple.
Apriete cuidadosamente con una llave de correa limpia.
Limpie el exceso de masilla.
Niple
7/16"
(1,1 cm)
Aplique masilla
de plomería.
Surtidor
Kohler Co. Español-2 114487-2-CC

2. Instale la cabeza de ducha
AVISO: No utilice compuesto sellador líquido de roscas (pasta
lubrificante) en las roscas del brazo de la ducha. En su lugar, aplique
cinta selladora de roscas a las roscas del brazo de ducha. Esto
evitará que se tapen las salidas rociadoras de la cabeza de ducha.
Retire el niple provisional del codo de la ducha.
Aplique una tira de masilla de plomería u otro sellador según las
instrucciones del fabricante, en la parte inferior del chapetón.
Deslice el chapetón en el brazo de ducha.
Aplique cinta selladora de roscas e instale el brazo de ducha en el
codo de la ducha.
Apriete cuidadosamente con una llave de correa limpia.
Presione el chapetón contra la pared acabada y fije con el tornillo
de fijación.
Limpie el exceso de masilla de plomería.
Abra el suministro principal de agua.
Abra el agua caliente y fría para limpiar partículas y residuos del
brazo de ducha.
Aplique cinta selladora de roscas en el brazo de ducha, y
enrosque la cabeza de ducha en el brazo de ducha.
Codo de ducha
Tornillo de fijación
Cabeza de ducha
Aplique masilla de
plomería al chapetón.
Brazo de
ducha
114487-2-CC Español-3 Kohler Co.

3. Ajuste de la temperatura del agua
PRECAUCIÓN: Riesgo de lesiones personales. Para eliminar
el riesgo de quemaduras, la temperatura del agua nunca debe
ajustarse a más de 120°F (49°C).
NOTA: No retire el arosello (O-ring) ni el collarín en este momento.
Si quita el arosello (O-ring) y el collarín, cambiará la temperatura
máxima del agua establecida en fábrica.
Gire la válvula a la derecha, a la posición completamente abierta,
y deje correr el agua caliente durante varios minutos. Coloque un
termómetro en el chorro de agua y verifique la temperatura.
Para cambios menores de la temperatura del agua, ajuste el
tornillo de fijación y vuelva a verificar la temperatura del agua.
Para cambios mayores de la temperatura del agua, quite el
arosello (O-ring) y el collarín de la espiga de válvula. Gire
lentamente la espiga de válvula hasta obtener la temperatura
máxima deseada del agua.
Vuelva a instalar el collarín en la espiga de válvula colocando el
tornillo de fijación contra el lado de la lengüeta.
Vuelva a instalar el arosello (O-ring) y gire la espiga a la
izquierda para cerrar el suministro de agua.
Vuelva a verificar la temperatura del agua.
Llene la información en la etiqueta de la válvula (si se ha
provisto).
Arosello
Lengüeta
Lengüeta
Collarín
Collarín
Etiqueta
de la
válvula
Tornillo de
fijación
Tornillo de
fijación
Válvula
estándar
Válvula de
alto flujo
Espiga de
válvula
Kohler Co. Español-4 114487-2-CC

4. Instale la placa frontal y la manija
Retire y deseche el protector de yeso y/o la cúpula, si están
instalados.
Gire la espiga de la válvula completamente a la izquierda, a la
posición de cerrada.
Instale la placa frontal sobre la válvula, de manera que la muesca
esté orientada hacia abajo, y fije con tornillos. No apriete
demasiado los tornillos.
Instale el anillo decorativo sobre la placa frontal y gírelo a la
derecha para ajustarlo en su lugar.
Encaje la manga en la válvula.
Fije la manija en su lugar con el tornillo.
Presione con firmeza el tapón botón en su lugar.
Anillo decorativo
Tornillo
Válvula Placa
circular
Manga
Manija
Manija
Tornillo
Válvula
Tapón
114487-2-CC Español-5 Kohler Co.

114487-2-CC

114487-2-CC

114487-2-CC

USA/Canada: 1-800-4KOHLER
México: 001-800-456-4537
kohler.com
©2010 Kohler Co.
114487-2-CC
