Kohler Fairfax K-12185 User manual

Installation Guide
Remote Kitchen Sink Faucets
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-12185, K-R12190 K-R12185
1036180-2-C

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and web site are listed on
the back cover. Thanks again for choosing Kohler Company.

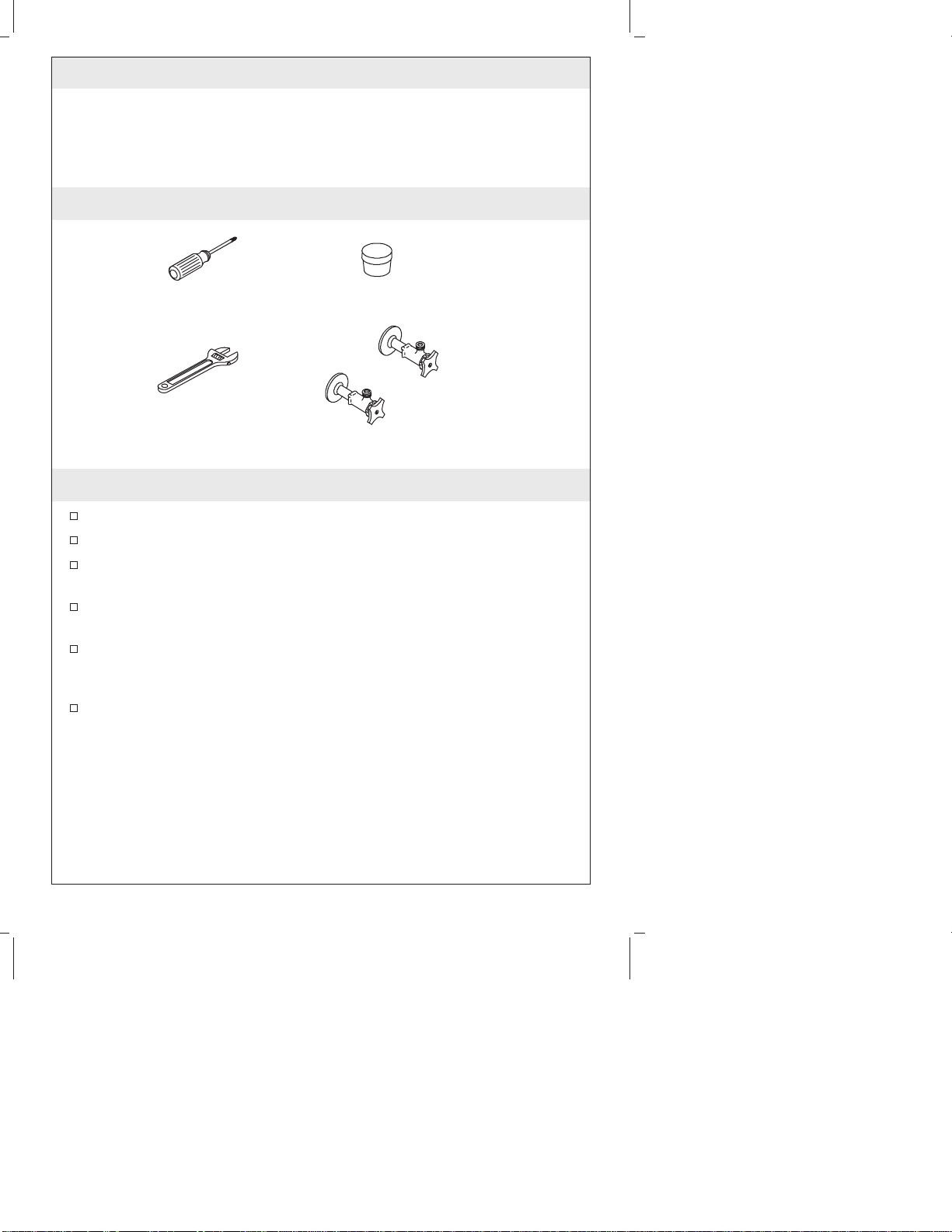

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the water supplies.
Carefully inspect waste and supply tubing for any sign of
damage and replace if necessary.
For new installations, assemble the faucet on the sink before
installing the sink.
Before installation, unpack the new faucet and inspect it for
damage. Return the faucet to the carton until you are ready to
install it.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Two 3/8" Male
Supply Connections
Adjustable
Wrench
Plumbers
Putty
Phillips
Screwdriver
1036180-2-C 2 Kohler Co.

1. Install the Handspray
Apply a bead of plumbers putty or other sealant to the underside
of the spray holder according to the manufacturer’s instructions.
Insert the spray holder through the sink hole.
Securely hand tighten the nut from under the sink.
Remove any excess putty or sealant.
2. Faucet Installation
Slide the escutcheon and gasket to the spout.
Partially thread two screws into the threaded ring until they
protrude slightly from the backside of the threaded ring.
Run the handspray hose down through the handspray holder.
Slide the threaded ring and washer on the handspray hose.
Run the handspray hose up through the spout mounting hole and
attach it to the handspray hose connector on the spout.
Position the spout in the desired mounting position.
Slide the metal washer onto the shank.
Thread the ring up the shank until it is about 1/4″(6 mm) away
from the underside of the sink. Ensure the screw holes face the
front and back of the faucet.
Tighten the screws.
Hose
Sink
Nut
Handspray
Spray
Holder
Apply
plumbers
putty.
Spout
Sink
Washer
Ring Screws
Gasket
Escutcheon Handspray
Hose
Connector
Spray Hose
Kohler Co. 3 1036180-2-C

3. Install the Remote Valve
NOTE: The remote valve must be located within 8″(20.3 cm) of the
spout.
Slide the escutcheon and gasket over the supply hoses and onto
the remote valve.
Position the remote valve in the desired location.
Assemble the bracket, washer, and nut to the stud from
underneath the sink.
Align the handle and securely tighten the nut.
Connect the inlet hose to the spout connection. Make sure the
O-ring (not shown) in the spout connection is in place.
Sink
Bracket
Washer
Nut
Gasket
Spout
Hose
Remote
Valve
Escutcheon Spout Connection
Stud
Spacer
1036180-2-C 4 Kohler Co.

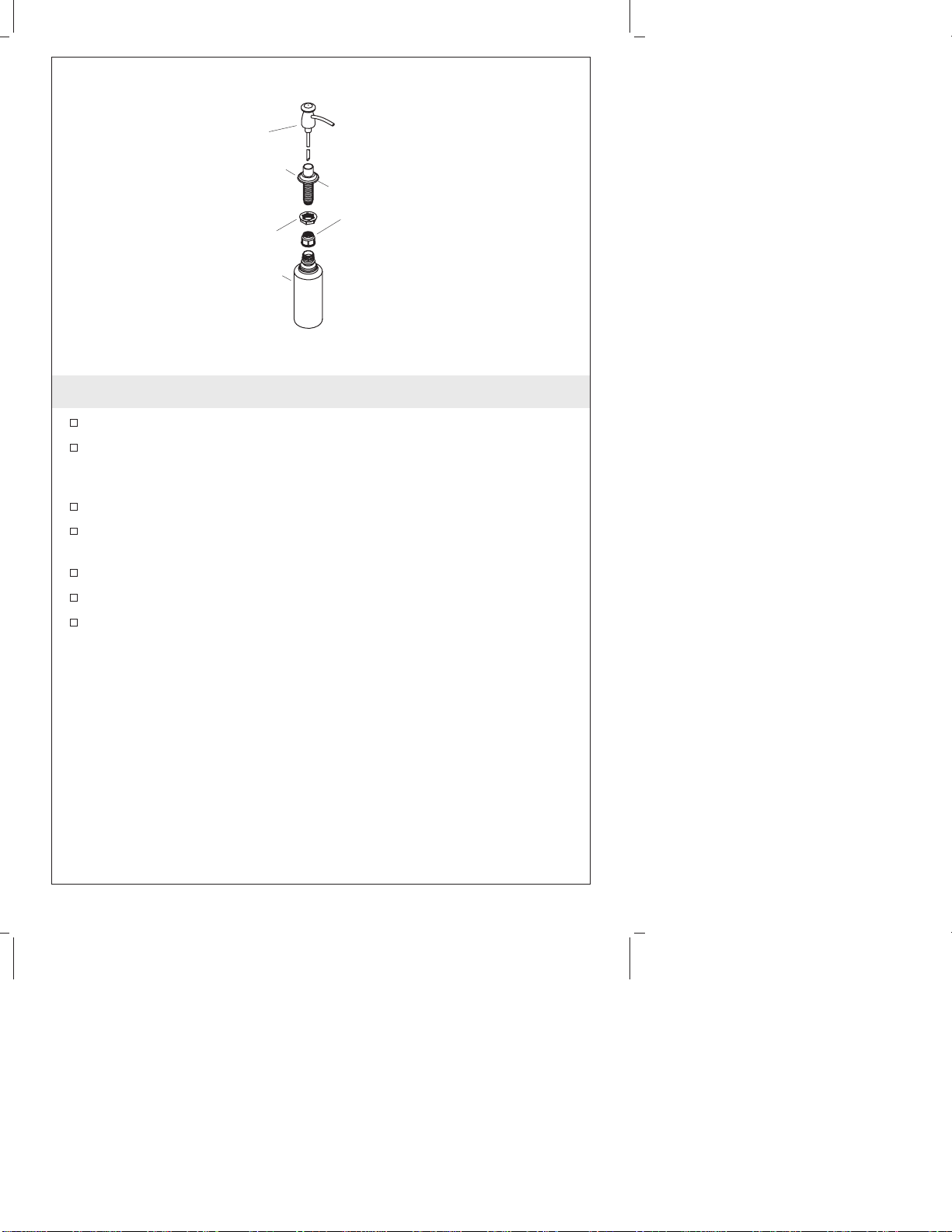

4. Install the Soap Dispenser
Remove the nut from the escutcheon.
Apply plumbers putty or other sealant in the groove on the
underside of the escutcheon according to the manufacturer’s
instructions.
Position the escutcheon in the desired mounting hole.
From underneath the sink thread the nut onto the escutcheon.
Tighten the nut until the escutcheon is firmly held in place.
Thread the dispenser bottle onto the escutcheon from below.
Fill the dispenser bottle with soap from above the sink.
Insert the pump assembly into the escutcheon.
Escutcheon
Bottle
Nut Cap
Apply Plumbers
Putty Here.
Pump
Assembly
Kohler Co. 5 1036180-2-C

5. Install the Supplies
CAUTION: Risk of restricted waterflow and product damage.
Use extreme care when bending the supply hoses to avoid
kinking and twisting. Hoses must not be taut after installation.
NOTE: If the sink installation requires that you coil the supply hoses
to obtain a good connection, maintain an inside coil diameter of at
least 3″(7.6 cm).
Carefully position the hot and cold supplies so they will not
interfere with the other hoses.
Connect the supply hoses to the supply stops. Left is hot, right is
cold.
Tighten all connections.
6. Installation Checkout
Remove the aerator from the end of the spout by turning it
counterclockwise.
Turn on the main water supply.
Open the faucet handle to the ON position.
Flush hot then cold water through the faucet for about one
minute.
Push the faucet handle down to the OFF position.
Reattach the aerator by turning it clockwise.
3" (7.6 cm)
or Larger
Cold
Cold
Hot Aerator
1036180-2-C 6 Kohler Co.

7. Optional Temperature Limiting Adjustment
Remove the plug button, setscrew, handle, and bonnet.
Reposition the indexer to stop the valve stem at the desired
maximum temperature.
Place the handle onto the valve stem. Do not secure..
Turn the handle to full hot and check the water temperature.
Repeat the above procedures until the desired temperature is
reached.
Reinstall the bonnet and handle onto the faucet body. Secure with
the screw.
Reinstall the plug button.
Bonnet Handle
Indexer
Splines Valve Stem
Plug
Button
Screw
Kohler Co. 7 1036180-2-C

Guide d’installation
Robinets d’évier de cuisine à distance

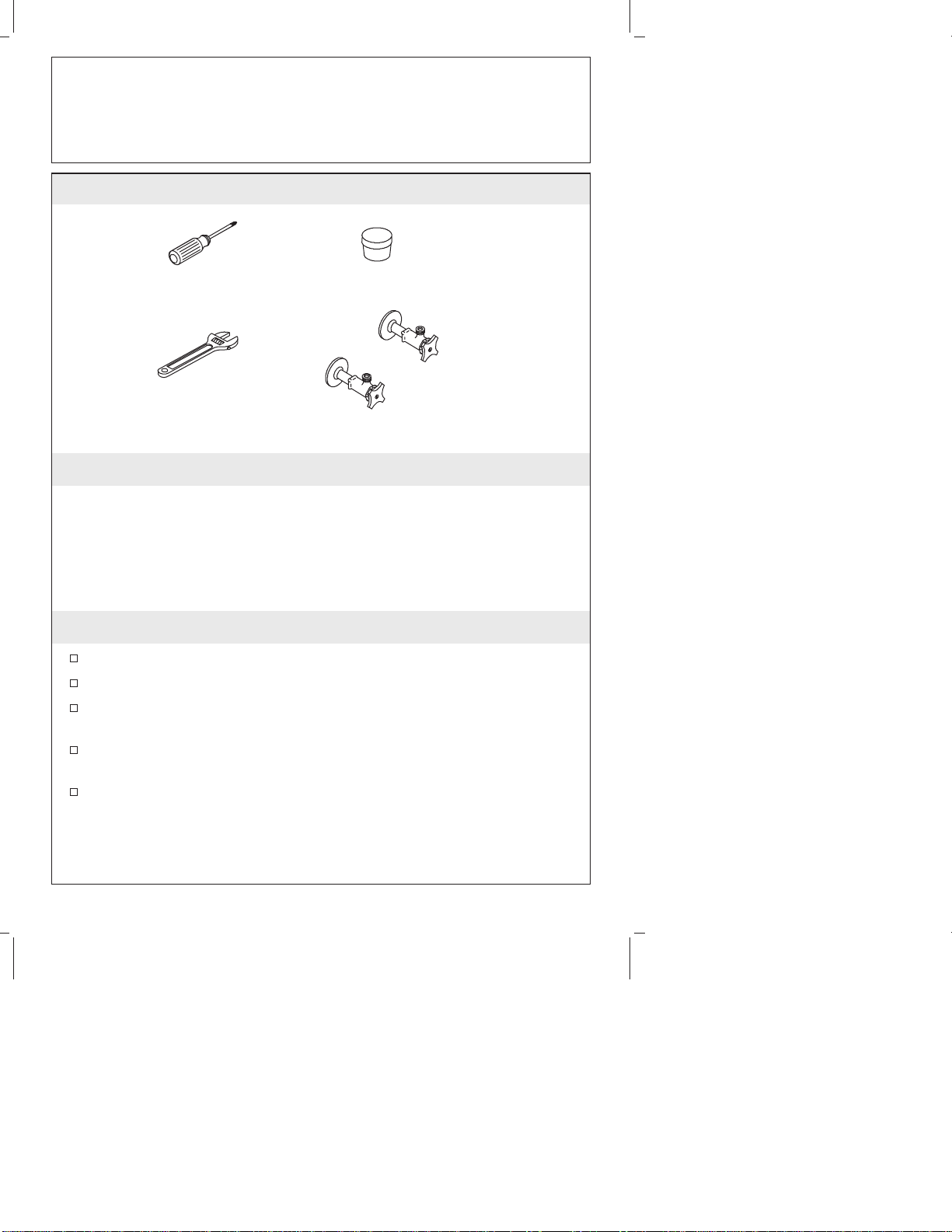

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et adresse internet sont au verso. Merci encore d’avoir choisi
la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper les alimentations d’eau.
Vérifier avec soin si l’évacuation ou les tubes d’alimentation pour
déceler tout signe d’endommagement et remplacer si nécessaire.
Pour de nouvelles installations, installer le robinet sur l’évier
avant d’installer ce dernier.
Avant l’installation, déballer le nouveau robinet et l’examiner
pour en déceler tout dommage. Remettre le robinet dans son
emballage de protection jusqu’à être prêt à l’installation.
Clé à
molette
Mastic de
plomberie
Arrêt(s)
d'alimentation et
tuyauterie
Tournevis
cruciforme
Kohler Co. Français-1 1036179-2-C

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Kohler Co. Français-2 1036179-2-C

1. Installer le vaporisateur
Appliquer du mastic de plombier ou autre produit d’étanchéité
au dessous du support du vaporisateur selon les instructions du
fabricant.
Insérer le support du vaporisateur dans l’orifice de l’évier.
Sécuriser à la main l’écrou d’en-dessous de l’évier.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
2. Installation du robinet
Glisser l’applique et le joint sur le bec.
Visser partiellement deux vis dans la bague filetée jusqu’à ce
qu’elles dépassent légèrement de l’arrière de celle-ci.
Passer le tuyau du vaporisateur à travers son support.
Glisser l’anneau fileté et la rondelle sur le tuyau du vaporisateur.
Passer le tuyau du vaporisateur à travers l’orifice du support du
bec et l’attacher au connecteur du tuyau du vaporisateur sur le
bec.
Positionner le bec à l’emplacement désiré.
Glisser la rondelle métallique sur le manche.
Tuyau
Évier
Écrou
Vaporisateur
Porte-
vaporisateur
Appliquer du
mastic de
plomberie.
Bec
Évier
Rondelle
Anneau Vis
Applique
Joint
d'étanchéité
Tuyau
vaporisateur
Tuyau de
connexion
vaporisateur
1036179-2-C Français-3 Kohler Co.

Installation du robinet (cont.)
Visser la bague sur le manche jusqu’à ce qu’elle soit à environ
1/4″(6 mm) du dessous de l’évier. S’assurer que les trous de vis
soient orientés vers l’avant et l’arrière du robinet.
Serrer les vis.
Kohler Co. Français-4 1036179-2-C

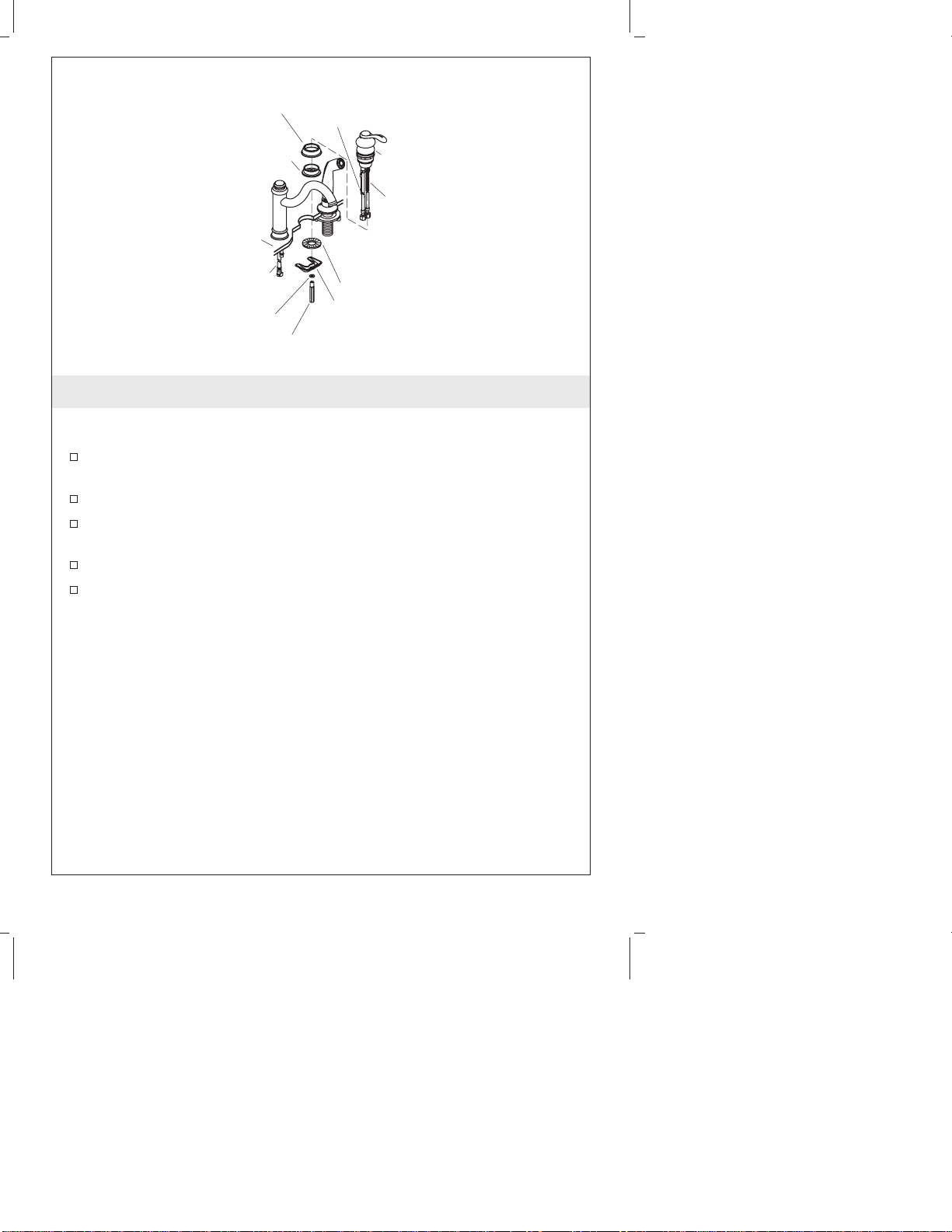

3. Installer la valve
REMARQUE : La valve doit être localisée aux environs de 8″(20,3
cm) du bec.
Glisser l’applique et le joint sur les tuyaux d’alimentation et sur la
valve.
Positionner la valve à l’emplacement désiré.
Assembler le montant, la rondelle, et l’écrou à la tige d’en
dessous de l’évier.
Aligner la poignée et bien serrer l’écrou.
Connecter le tuyau d’entrée à la connexion du bec. S’assurer que
le joint torique (non illustré) dans la connexion du bec soit en
place.
Évier
Support
Rondelle
Écrou
Tuyau
d'entrée
Valve à
distance
Applique
Montant
Espaceur
Joint
d'étanchéité
Connexion bec
1036179-2-C Français-5 Kohler Co.

4. Installer le distributeur de savon
Retirer l’écrou de l’applique.
Appliquer du mastic d’étanchéité dans la rainure sous l’applique
selon les instructions du fabricant.
Positionner l’applique dans le trou désiré.
Du dessous de l’évier, visser l’écrou sur l’applique. Serrer l’écrou
jusqu’à ca que l’applique soit fermement maintenue en place.
Visser la bouteille du distributeur sur l’applique d’en-dessous.
Remplir la bouteille du distributeur de savon sur l’évier.
Insérer l’ensemble de la pompe dans l’applique.
Applique
Bouteille
Écrou Capuchon
Appliquer
du mastic
d'étanchéité ici.
Ensemble
pompe
Kohler Co. Français-6 1036179-2-C

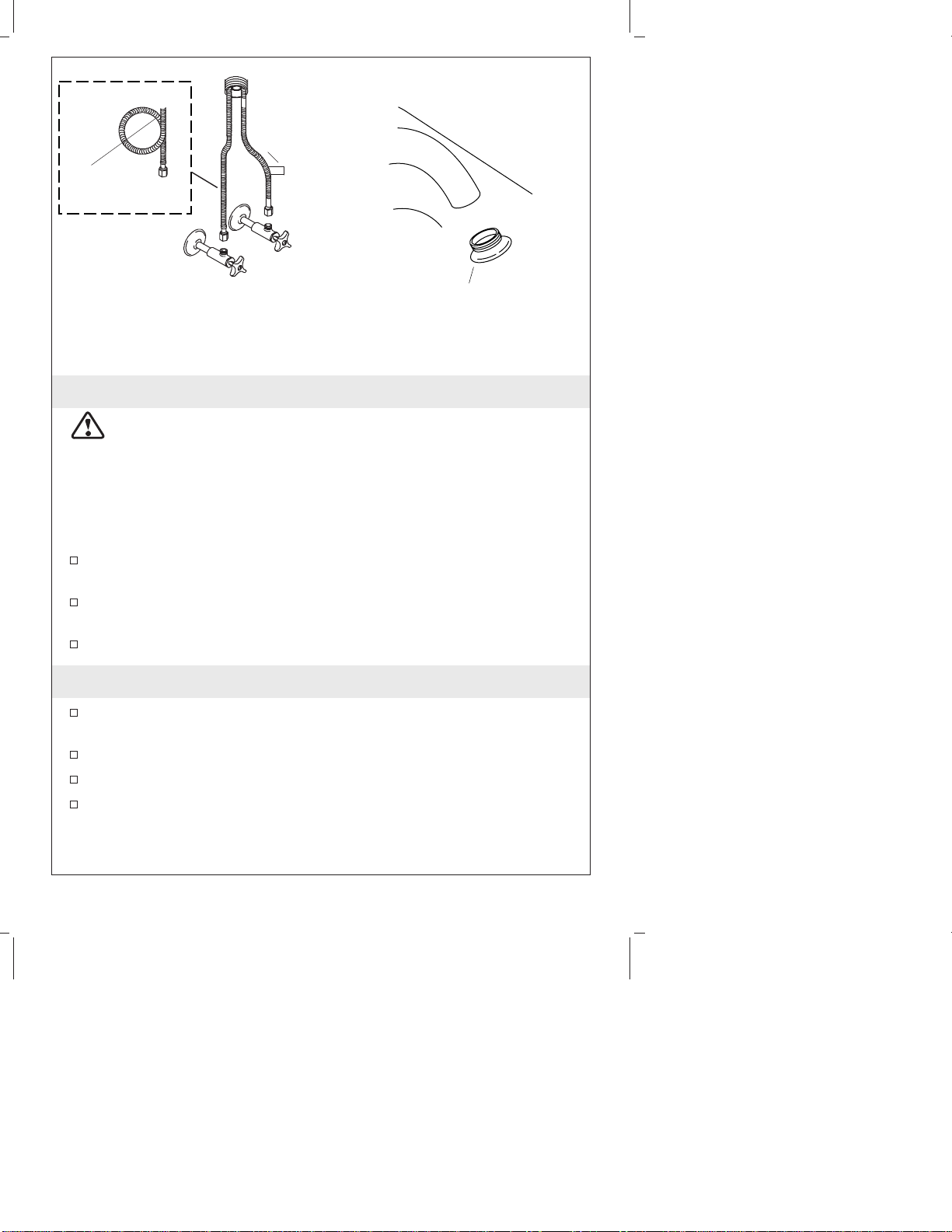

5. Installer les alimentations
ATTENTION : Risque de restriction du débit d’eau et
d’endommagement du produit. Faire très attention en pliant les
flexibles d’alimentation pour éviter les noeuds. Ne pas tendre
fortement les flexibles après l’installation.
REMARQUE : Si l’installation nécessite d’enrouler les tuyaux
d’alimentation pour une bonne connexion, maintenir une boucle
d’un Ø Int. d’au moins 3″(7,6 cm).
Positionner les tubes d’arrivée d’eau de façon à ce qu’ils
n’interfèrent pas avec d’autres flexibles.
Connecter les tuyaux d’alimentation aux arrêts. Gauche est chaud,
droite est froid.
Serrer toutes les connexions.
6. Vérification de l’installation
Retirer l’aérateur de l’extrémité du bec en le pivotant vers la
gauche.
Ouvrir l’alimentation d’eau principale.
Ouvrir la poignée du robinet vers la position OUVERTURE.
Faire couler de l’eau chaude puis froide à travers le robinet
pendant une minute.
3" (7,6 cm)
ou plus large
Froid
Froid
Chaud Aérateur
1036179-2-C Français-7 Kohler Co.

Vérification de l’installation (cont.)
Presser la poignée du robinet vers le bas en position
FERMETURE.
Rattacher l’aérateur en le tournant vers la droite.
Kohler Co. Français-8 1036179-2-C

7. Réglage optionnel limite de température
Retirer le bouchon, la vis de retenue, la poignée et le chapeau.
Repositionner l’indexeur pour arrêter la tige de la valve à la
température maximale désirée.
Placer la poignée sur la tige de la valve. Ne pas sécuriser.
Tourner la poignée en position chaud maximum et vérifier la
température d’eau.
Répéter les procédures ci-dessus jusqu’à ce que la température
désirée soit atteinte.
Réinstaller le chapeau et la poignée sur le corps du robinet.
Sécuriser avec la vis.
Réinstaller le bouchon.
Chapeau Poignée
Indexeur
Cannelures
Tige de
la valve
Bouchon
Vis
1036179-2-C Français-9 Kohler Co.

Guía de instalación
Griferías de fregadero de cocina con válvula
remota
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en el reverso de esta guía. Gracias nuevamente por escoger
a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre los suministros de agua.
Revise con cuidado los tubos de suministro y de desagüe para
ver si están dañados y cámbielos de ser necesario.
En las instalaciones nuevas, monte la grifería en el fregadero
antes de instalar el fregadero.
Antes de la instalación, desembale la grifería nueva y revise que
no esté dañada. Luego, vuelva a poner la grifería en la caja hasta
el momento de la instalación.
Destornillador de
punta de cruz o
Phillips
Llave
ajustable
Masilla de
plomería
Dos conexiones
macho de 3/8" para
el suministro
Kohler Co. Español-1 1036180-2-C

Antes de comenzar (cont.)
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
1036180-2-C Español-2 Kohler Co.

1. Instale el rociador
Aplique una tira de masilla de plomería u otro sellador en la
parte inferior del soporte portador del rociador según las
instrucciones del fabricante.
Inserte el soporte portador del rociador en el orificio del
fregadero.
Por debajo del fregadero, apriete bien la tuerca con la mano.
Limpie el exceso de masilla de plomería o sellador.
2. Instalación de la grifería
Deslice el chapetón y el empaque en el surtidor.
Enrosque parcialmente dos tornillos en el anillo roscado hasta que
sobresalgan un poco por la parte posterior del anillo roscado.
Pase la manguera del rociador en el soporte portador del
rociador.
Deslice el anillo roscado y la arandela en la manguera del
rociador.
Instale la manguera del rociador subiéndola por el orificio de
montaje del surtidor y conéctela al conector de la manguera del
rociador en el surtidor.
Coloque el surtidor en el lugar deseado de instalación.
Deslice la arandela de metal en el vástago.
Manguera
Fregadero
Tuerca
Rociador
Aplique
masilla de
plomería.
Soporte
portador del
rociador
Surtidor
Fregadero
Arandela
Anillo Tornillos
Empaque
Chapetón Salida de la
manguera
del rociador
Manguera del
rociador
Kohler Co. Español-3 1036180-2-C

Instalación de la grifería (cont.)
Enrosque el anillo en el vástago hasta que quede a 1/4″(6 mm)
de la parte inferior del fregadero. Asegúrese de que los orificios
de los tornillos estén orientados hacia la parte frontal y posterior
de la grifería.
Apriete los tornillos.
1036180-2-C Español-4 Kohler Co.
