Kohler Botticelli K-2352 User manual

Installation Guide
Above-Counter Lavatory
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-2352
1061995-2-A

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Tools and Materials
Before You Begin
CAUTION: Risk of personal injury or product damage. Handle
with care. Product can break, chip or cause injury if handled
carelessly. Get help lifting the lavatory.
CAUTION: Risk of property damage. Do not install this
lavatory on a glass countertop. The weight of the lavatory may
damage the glass countertop.
CAUTION: Risk of product damage. Do not apply plumbers
putty to this lavatory. Silicone sealant is required, as silicone
sealant will not discolor the product surface.
Observe all local plumbing and building codes.
If you are replacing an existing lavatory, turn off the water supply
to the faucet. Open the faucet valves to relieve pressure, then
disconnect the supply lines. Disconnect the drain assembly,
remove the trap, then remove the lavatory.
For new installations, ensure the water supply lines, drain piping,
vanity, and/or countertop is in place before proceeding with the
lavatory installation.
Pencil
Scissors
Drill
• Template (supplied)
• Rags or Paper Toweling
• Assorted Drill Bits
• Marker
Plus:
Tape
Measure
Safety
Glasses
Silicone
Sealant
Jigsaw
Masking Tape
Adjustable
Wrench
1061995-2-A 2 Kohler Co.

Before You Begin (cont.)
A wall-mount faucet is recommended for use with this lavatory.
When selecting a wall-mount faucet, ensure the spout will reach a
minimum of 3″(7.6 cm) over the rim of the lavatory and the
stream of water is directed toward the center of the lavatory
basin.
Never rest or store the lavatory on the drain surface.
Prior to installation, unpack the new lavatory and inspect it for
damage. Return the lavatory to its protective carton until you are
ready to install it.
If installing multiple components (such as a cabinet, countertop,
or lavatory), read all product installation instructions before
beginning the lavatory installation. Some components should be
installed before others. Refer to Homeowners Guide for sample
configurations.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Kohler Co. 3 1061995-2-A

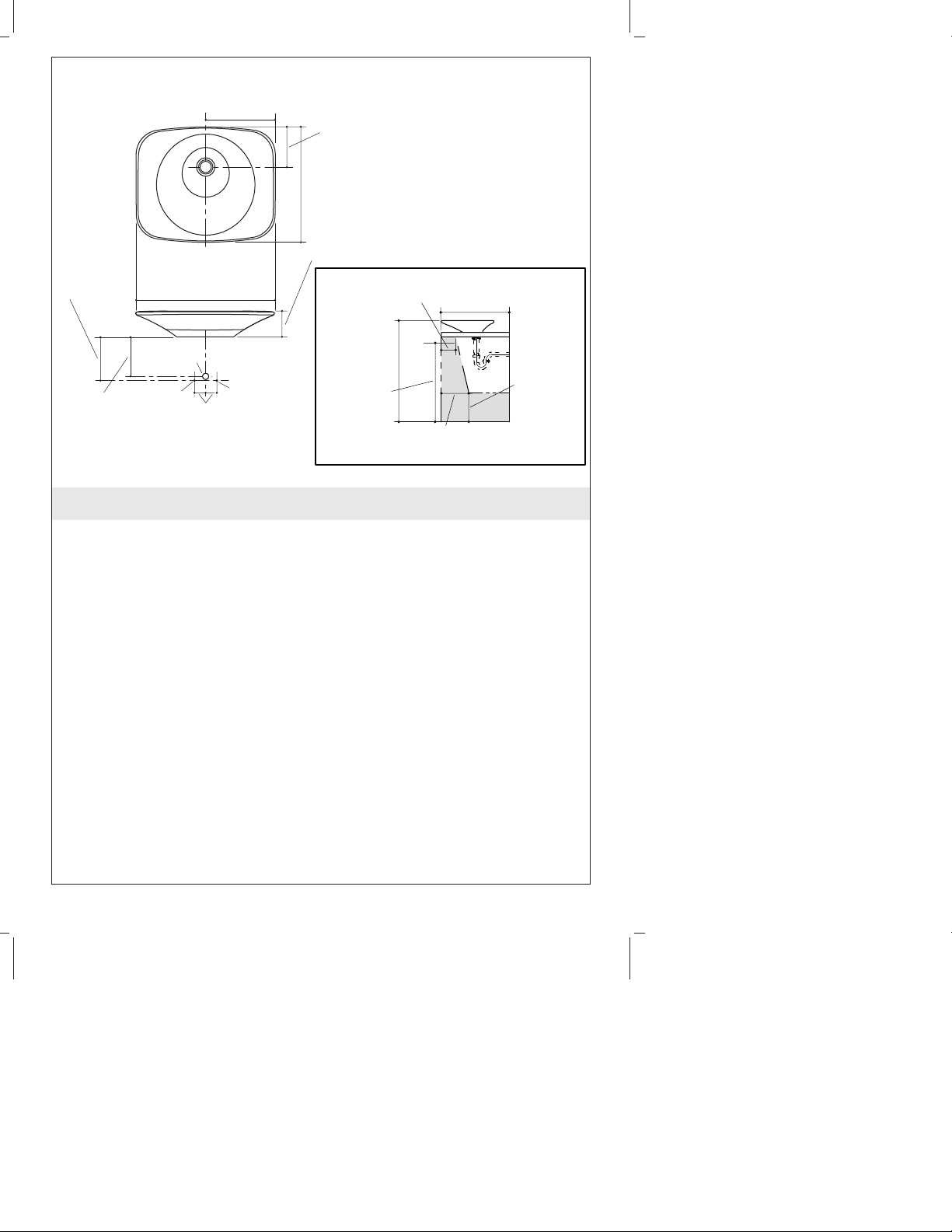

Roughing-In
NOTE: To determine the faucet and lavatory placement, consider the
faucet and handle escutcheon diameters, the length of the spout,
and the clearance between the spout and the lavatory rim. Ensure:
•the faucet spout will reach a minimum of 3″(7.6 cm) over the rim
of the lavatory.
•adequate clearance for hand washing.
•the stream of water is directed toward the center of the lavatory
basin.
4"
(10.2 cm)
21-11/16"
(55.1 cm)
17-15/16"
(45.6 cm)
6-1/4"
(15.9 cm)
10-13/16"
(27.5 cm)
1-1/4" OD
3/8" Cold
3/8" Hot
4" (10.2 cm)
12-7/8"
(32.7 cm)
14"
(35.6 cm) 24" (61 cm)
27"
(68.6 cm)
Min
34"
(86.4 cm) 9"
(22.9 cm)
Standard Installation
8" (20.3 cm)
Recommended ADA Installation
11" (27.9 cm)
1061995-2-A 4 Kohler Co.

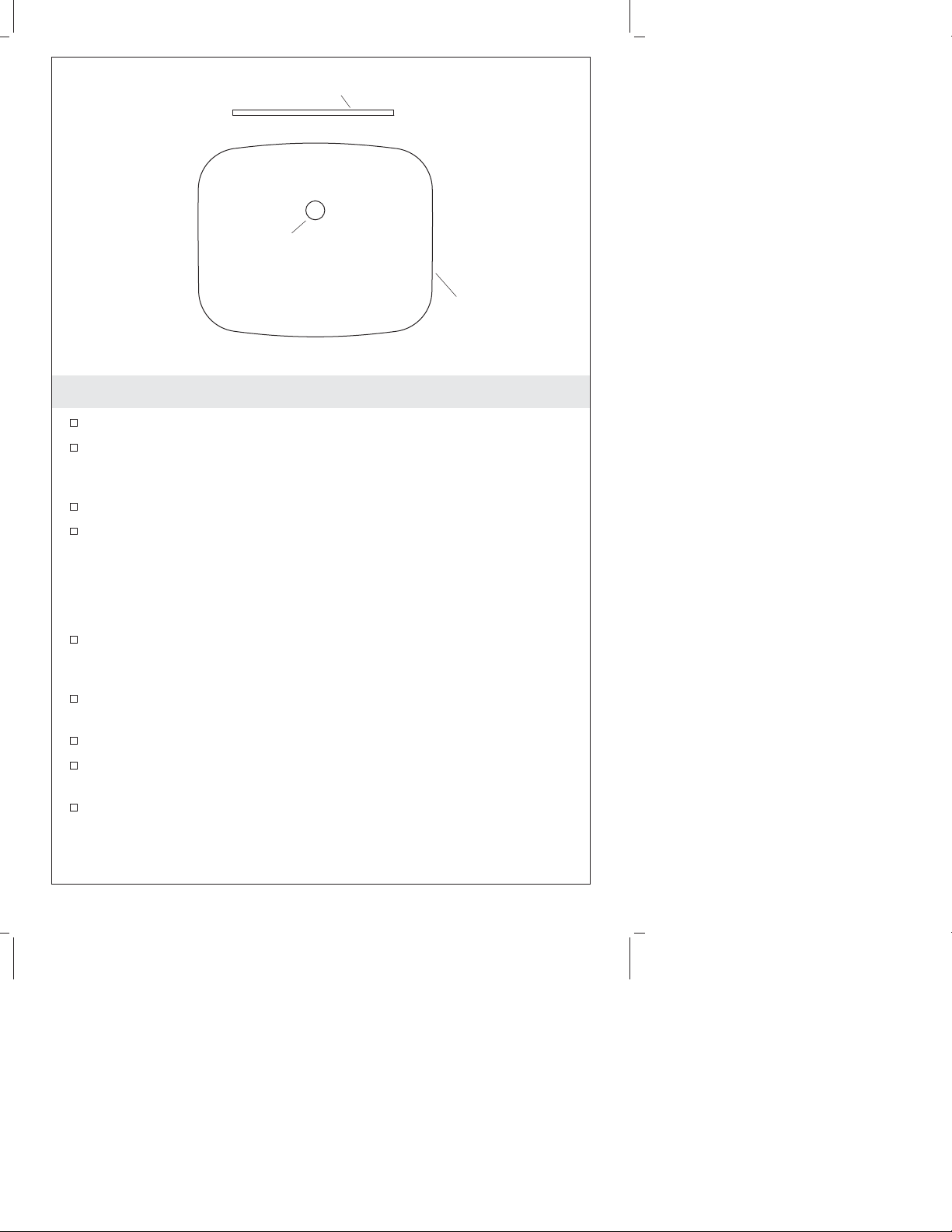

1. Prepare the Site
Cut along the cut-out line on the cut-out template.
Position the cut-out template square on the countertop. Use
centerlines to ensure clearance between the lavatory, backsplash,
and faucet.
Secure the template in place with masking tape.
Use a pencil to trace around the cut-out line on the countertop.
NOTE: Ensure the faucet spout will reach a minimum of 3″(7.6 cm)
over the rim of the lavatory and the stream of water is directed
toward the center of the lavatory basin.
Recheck the clearance between the lavatory, backsplash, and
faucet. Adjust the traced cut-out line, if necessary.
Use a pencil to mark the exact center of the four mounting hole
locations on the countertop.
Remove the cut-out template.
Cut along the inside of the marked pencil line with a jigsaw.
Slowly drill four 5/16″diameter mounting holes at the marked
centers.
Outside Edge
of Lavatory
Cut-out Line
Backsplash
Kohler Co. 5 1061995-2-A

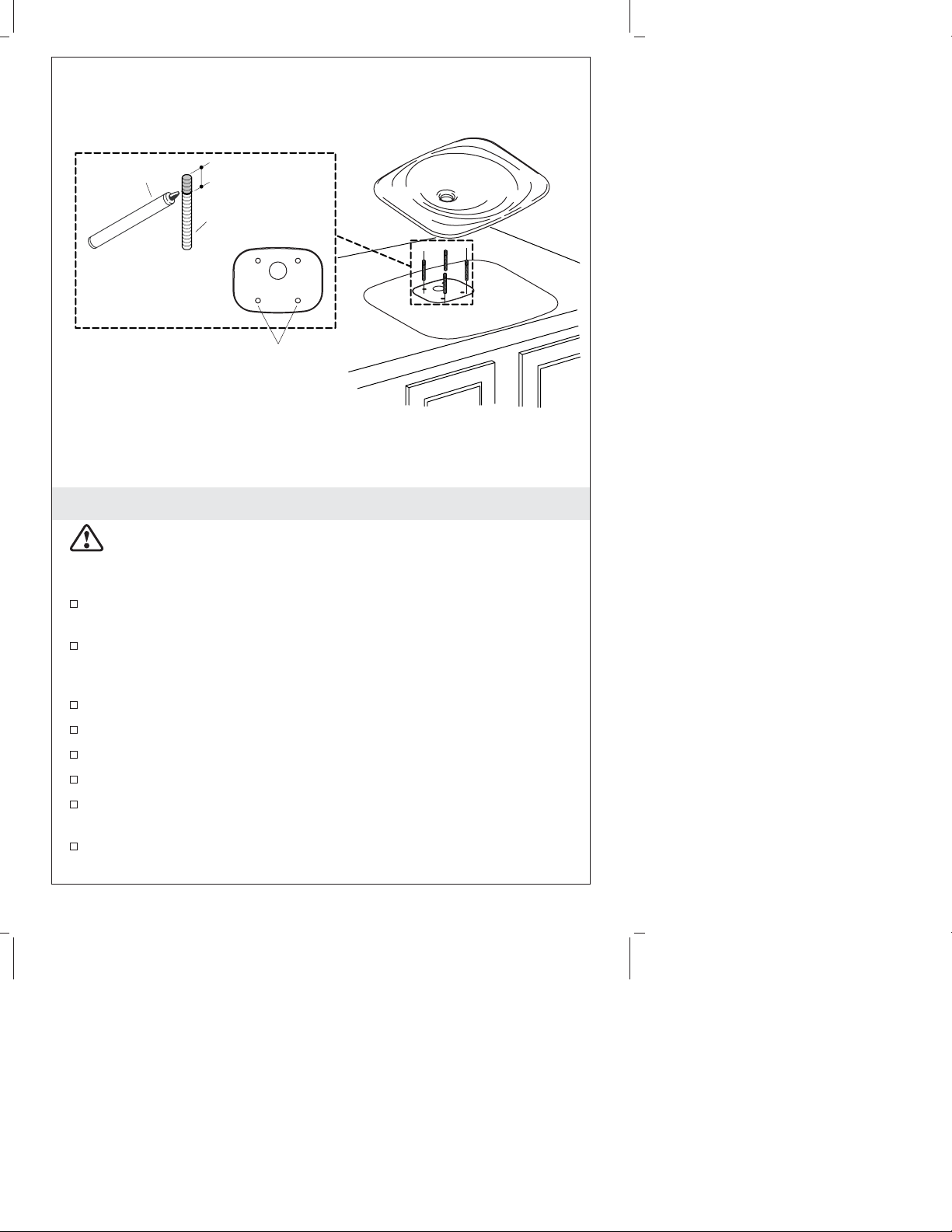

2. Install the Lavatory
CAUTION: Risk of personal injury or product damage. Marble
lavatories are very heavy. Get help lifting the lavatory into place.
Mark a spot 3/8″(1 cm) in on each threaded stud, as shown.
Thread the threaded studs into each of the four mounting holes
on the bottom of the lavatory. Do not tighten past the marked
points on the threaded studs.
Temporarily position the lavatory in the countertop cutout.
Inspect for proper fit.
Remove the lavatory, then place it upside down on a soft cloth.
Install the faucet according to the manufacturer’s instructions.
Install the drain to the lavatory according to the drain installation
instructions.
Apply a thin continuous bead of silicone sealant around the flat
outside edge of the bottom surface of the lavatory.
Carefully position the lavatory in the countertop cutout.
3/8" (1 cm)
Marker
Mounting Stud Holes
Bottom View
of Lavatory
Threaded Stud
1061995-2-A 6 Kohler Co.

Install the Lavatory (cont.)
Thread a washer and nut onto each of the threaded studs from
underneath the countertop.
Tighten the nuts 1/2 turn past hand-tight with an adjustable
wrench.
Wipe away any excess sealant with a clean cloth. Fill any voids as
needed.
Allow the sealant to cure for at least 30 minutes before
proceeding.
3. Installation Checkout
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Run water into the lavatory and check for leaks.
Clean up with a non-abrasive cleaner.
Kohler Co. 7 1061995-2-A

Guide d’installation
Lavabo sur comptoir
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Manipulez avec précaution. Le
produit peut se casser, se fendre ou blesser quelqu’un si il est
manipulé sans précaution. Demander de l’aide pour soulever le
lavabo.
ATTENTION : Risque d’endommagement du matériel.
N’installez pas ce lavabo sur un comptoir en verre. Le poids du
lavabo pourrait endommager le comptoir en verre.
ATTENTION : Risque d’endommagement du produit. Ne pas
appliquer de mastic de plomberie sur ce lavabo. Un mastic à la
Crayon
à papier
Ciseaux
Perceuse
• Gabarit (fourni)
• Chiffons ou papier essuie-tout
• Jeu de mèches
• Marqueur
Plus :
Mètre
ruban
Lunettes de
protection
Mastic à
silicone
Scie sauteuse
Ruban-cache
Clé à
molette
Kohler Co. Français-1 1061995-2-A

Avant de commencer (cont.)
silicone est requis, car celui-ci ne décolore pas la surface du
produit.
Respecter tous les codes de plomberie et de bâtiment locaux.
Dans le cas de remplacement d’un lavabo existant, couper
l’alimentation d’eau au robinet. Ouvrir les valves de robinet pour
libérer la pression et déconnecter les lignes d’alimentation.
Débrancher le drain, retirer le siphon et retirer le lavabo.
Pour de nouvelles installations, s’assurer que les lignes
d’alimentation d’eau, la tuyauterie du drain, meuble. et/ou le
comptoir soient en place avant de procéder à l’installation du
lavabo.
Lors de la sélection de robinet, s’assurer que le bec atteigne un
minimum de 3″(7,6 cm) au-dessus du rebord du lavabo et que le
jet d’eau soit dirigé vers le centre du bassin du lavabo.
Ne pas laisser reposer le lavabo sur la surface du drain.
Avant son installation, déballer le nouveau lavabo et l’examiner
pour en déceler tout dommage. Remettre le lavabo dans son
emballage de protection jusqu’à être prêt à l’installer.
Dans les cas d’installation de composants multiples (tels que
meuble, comptoir, ou lavabo), lire toutes les instructions
d’installation du produit avant de commencer. Certains éléments
doivent être installés avant d’autres. Se réferer au guide du
propriétaire pour les échantillons de configurations.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
Kohler Co. Français-2 1061995-2-A

Plan de raccordement
REMARQUE : Pour déterminer l’emplacement du robinet et du
lavabo, tenir compte du diamètre des appliques du robinet et des
poignées, de la longueur du bec et du dégagement entre le bec et du
rebord du lavabo. S’assurer que :
•un espace minimum de 3″(7,6 cm)soit ménagé entre le bec du
robinet et le dessus du bord du lavabo.
•un dégagement adéquat soit ménagé pour le lavage des mains.
•le jet d’eau est dirigé vers le centre du lavabo.
4"
(10,2 cm)
21-11/16"
(55,1 cm)
17-15/16"
(45,6 cm)
6-1/4"
(15,9 cm)
10-13/16"
(27,5 cm)
Ø Ext. 1-1/4"
3/8" Froid
3/8"
Chaud 4" (10,2 cm)
12-7/8"
(32,7 cm)
14"
(35,6 cm) 24" (61 cm)
27"
(68,6 cm)
Min
34"
(86,4 cm) 9"
(22,9 cm)
Installation standard
8" (20,3 cm)
Installation recommendée par ADA
11" (27,9 cm)
1061995-2-A Français-3 Kohler Co.

1. Préparer le site
Découper le long de la ligne de découpe sur le gabarit.
Placer le gabarit de découpe à plat sur le comptoir. Utiliser les
axes afin d’assurer un dégagement entre le lavabo, le robinet et le
dosseret.
Fixer le gabarit à l’aide de ruban-cache.
Tracer une ligne au crayon suivant le pourtour de la découpe sur
le comptoir.
REMARQUE : S’assurer qu’il y ait un espace minimum de 3″(7,6
cm) entre le bec du robinet et le dessus du bord du lavabo et que le
jet d’eau soit dirigé vers le centre du lavabo.
Vérifier de nouveau l’espacement entre le lavabo, le dosseret et le
robinet. Ajuster en conséquence la ligne de découpe marquée au
crayon.
Marquer au crayon le centre exact de l’emplacement des orifices
de fixation sur le comptoir.
Retirer le gabarit découpé.
À l’aide d’une scie sauteuse, découper l’ouverture le long du bord
intérieur de la ligne tracée au crayon.
Percer lentement quatre trous de 5/16″de diamètre au centre des
endroits marqués.
Rebord extérieur
du lavabo
Ligne de
découpe
Dosseret
Kohler Co. Français-4 1061995-2-A

2. Installer le lavabo
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Les lavabos de marbre sont très
lourds. Demander de l’assistance pour soulever et mettre en
place ce lavabo.
Marquer un repère à 3/8″(1 cm) du bout de chaque tige filetée,
tel qu’illustré.
Visser les tiges filetées dans chacun des quatre orifices de fixation
situés sur la base du lavabo. Ne pas visser plus loin que le repère
tracé sur les tiges.
Placer temporairement le lavabo dans la découpe du comptoir.
Vérifier le bon positionnement.
Retirer le lavabo, puis le placer à l’envers sur un chiffon doux.
Installer le robinet conformément aux instructions du fabricant.
Assembler le drain au lavabo selon les instructions d’installation
du drain.
Appliquer un mince cordon de mastic à la silicone sur le rebord
inférieur plat du lavabo.
3/8" (1 cm)
Marqueur
Orifices de fixation
des tiges de montage
Vue inférieure
du lavabo
Montant fileté
1061995-2-A Français-5 Kohler Co.

Installer le lavabo (cont.)
Placer soigneusement le lavabo dans la découpe du comptoir.
Visser une rondelle et un boulon sur chaque tige filetée par en
dessous le comptoir.
À l’aide d’une clé à molette, visser les boulons 1/2 tour de plus
que le serrage à la main.
Essuyer tout excédent de mastic à l’aide d’un chiffon propre.
Colmater tout vide au besoin.
Laisser prendre le mastic pendant au moins 30 minutes avant de
continuer.
3. Vérification de l’installation
Connecter le siphon au drain, le serrer, puis terminer les
connexions d’alimentation d’eau au robinet selon les instructions
accompagnant le robinet.
Laisser couler l’eau dans le lavabo et vérifier s’il y a des fuites.
Nettoyer avec un agent nettoyant non abrasif.
Kohler Co. Français-6 1061995-2-A

Guía de instalación
Lavabo de sobre cubierta
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Maneje el producto con cuidado. El producto puede
romperse, despostillarse o causar lesiones si no se maneja con
cuidado. Pida ayuda para levantar el lavabo.
PRECAUCIÓN: Riesgo de daños a la propiedad. No instale este
lavabo sobre una cubierta de vidrio. El peso del lavabo puede
dañar la cubierta de vidrio.
PRECAUCIÓN: Riesgo de daños al producto. No aplique
masilla de plomería a este lavabo. Es necesario emplear sellador
de silicona, ya que el sellador de silicona no decolorará la
superficie del producto.
Lápiz
Tijeras
Taladro
• Plantilla (provista)
• Trapos o toallas de papel
• Brocas surtidas
• Plumón
Más:
Cinta
para
medir
Lentes de
seguridad
Sellador
de silicona
Sierra caladora
eléctrica
Cinta de
enmascarar
Llave
ajustable
Kohler Co. Español-1 1061995-2-A

Antes de comenzar (cont.)
Cumpla con todos los códigos locales de plomería y construcción.
Si va a reemplazar un lavabo existente, cierre el suministro de
agua a la grifería. Abra las válvulas de la grifería para aliviar la
presión, luego desconecte las líneas de suministro. Desconecte el
montaje del desagüe, desinstale la trampa, luego desinstale el
lavabo.
Para las nuevas instalaciones, verifique que las líneas de
suministro de agua, las tuberías de desagüe, el tocador y/o la
cubierta estén en su lugar antes de continuar con la instalación
del lavabo.
Se recomienda utilizar una grifería de montaje a la pared con este
lavabo. Al seleccionar una grifería de montaje a la pared,
asegúrese de que el surtidor alcance un mínimo de 3″(7,6 cm)
arriba del borde del lavabo y que el chorro de agua esté dirigido
hacia el centro del lavabo.
Nunca apoye ni deje el lavabo sobre la superficie del desagüe.
Antes de la instalación, desembale el lavabo nuevo y revíselo
para asegurarse de que no esté dañado. Vuelva a colocar el
lavabo en la caja como protección hasta que lo instale.
Si va a instalar múltiples componentes (como gabinete, cubierta o
lavabo), lea todas las instrucciones de instalación de los productos
antes de comenzar la instalación del lavabo. Algunos
componentes se deben instalar antes que otros. Consulte las
configuraciones posibles en la Guía del usuario.
Kohler Co. se reserva el derecho de modificar el diseño de los
productos sin previo aviso, tal como se especifica en la lista de
precios.
Kohler Co. Español-2 1061995-2-A

Diagrama de instalación
NOTA: Para determinar la ubicación de la grifería y del lavabo,
tenga en cuenta el diámetro de los chapetones de la manija y de la
grifería, la longitud del surtidor y el espacio libre entre el surtidor y
el borde del lavabo. Asegure:
•que el surtidor de la grifería alcance un mínimo de 3″(7,6 cm)
arriba del borde del lavabo.
•un espacio libre adecuado para lavarse las manos.
•que el chorro de agua se dirija hacia el centro del lavabo.
4"
(10,2 cm)
21-11/16"
(55,1 cm)
17-15/16"
(45,6 cm)
6-1/4"
(15,9 cm)
10-13/16"
(27,5 cm)
1-1/4" D.E.
3/8" Fría
3/8"
Caliente 4" (10,2 cm)
12-7/8"
(32,7 cm)
14"
(35,6 cm) 24" (61 cm)
27"
(68,6 cm)
Mín
34"
(86,4 cm) 9"
(22,9 cm)
Instalación estándar
8" (20,3 cm)
Instalación recomendada por ADA
11" (27,9 cm)
1061995-2-A Español-3 Kohler Co.

1. Prepare el sitio
Corte a lo largo de la línea de corte en la plantilla de corte.
Coloque la plantilla de corte a escuadra sobre la cubierta. Utilice
las líneas centrales para asegurar que haya espacio libre entre el
lavabo, el protector contra salpicaduras y la grifería.
Fije la plantilla en su lugar con cinta de enmascarar.
Con un lápiz trace la línea de corte en la cubierta.
NOTA: Asegúrese de que el surtidor de la grifería alcance un
mínimo de 3″(7,6 cm) arriba del borde del lavabo y que el chorro
de agua esté dirigido hacia el centro del lavabo.
Vuelva a verificar el espacio libre entre el lavabo, la grifería y el
protector contra salpicaduras. Ajuste la línea de corte trazada, si
es necesario.
Con un lápiz, marque el centro exacto de los cuatro orificios de
fijación en la cubierta.
Retire la plantilla de corte.
Corte a lo largo del interior de línea marcada con lápiz con una
sierra caladora eléctrica.
Perfore lentamente cuatro orificios de fijación de 5/16″de
diámetro en los centros marcados.
Filo exterior
del lavabo
Línea de
corte
Protector contra salpicaduras
Kohler Co. Español-4 1061995-2-A

2. Instale el lavabo
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Los lavabos de mármol son muy pesados. Obtenga
ayuda para colocar el lavabo en su lugar.
Marque un punto a 3/8″(1 cm) hacia dentro en cada varilla
roscada, como se muestra.
Enrosque las varillas roscadas en los cuatro orificios de fijación de
la parte inferior del lavabo. Al apretar, no sobrepase los puntos
marcados en las varillas roscadas.
Coloque el lavabo temporalmente sobre la abertura de la cubierta.
Verifique que quede bien.
Retire el lavabo, luego colóquelo boca abajo sobre un paño suave.
Instale la grifería conforme a las instrucciones del fabricante.
Instale el desagüe en el lavabo conforme a las instrucciones del
desagüe.
Aplique una tira continua de sellador de silicona alrededor del
filo externo plano en la superficie inferior del lavabo.
3/8" (1 cm)
Plumón
Orificios para
varillas roscadas
Vista inferior
del lavabo
Varilla roscada
1061995-2-A Español-5 Kohler Co.

Instale el lavabo (cont.)
Coloque con cuidado el lavabo sobre la abertura de la cubierta.
Desde abajo de la cubierta, enrosque una arandela y tuerca en
cada varilla roscada.
Con una llave ajustable, apriete las tuercas dando 1/2 vuelta
adicional después de apretar a mano.
Limpie el exceso de sellador con un paño limpio. Rellene los
huecos según sea necesario.
Antes de continuar, deje secar el sellador durante 30 minutos
como mínimo.
3. Verificación de la instalación
Conecte y apriete la trampa al desagüe y termine las conexiones
del suministro de agua a la grifería, conforme a las instrucciones
incluidas con la grifería.
Haga correr agua en el lavabo y verifique que no haya fugas.
Limpie con un limpiador no abrasivo.
Kohler Co. Español-6 1061995-2-A

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2006 Kohler Co.
1061995-2-A
