Kohler K-3797 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Dual-Flush Toilet
W.C. à double chasse
Inodoro de doble descarga
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)USA/Canada: 1-800-4KOHLER
México: 001-800-456-4537
kohler.com
©2011 Kohler Co.
K-3797
1115514-2-D

Tools/Outils/Herramientas
Important Information
CAUTION: Risk of personal injury. If the new toilet is not installed immediately,
temporarily place a rag in the closet flange. Hazardous gases may leak from the
flange opening if it is not blocked.
IMPORTANT! Do not lift or rock the bowl after placement. If you break the
watertight seal, you must install a new wax seal.
NOTE: The toilet pictured in the installation steps may differ from the model being
installed.
Kohler Co. reserves the right to make revisions in the design of products without notice,
as specified in the Price Book.
Informations importantes
ATTENTION: Risque de blessures corporelles. Si l’installation du nouveau W.C.
n’est pas immédiate, recouvrir temporairement la bride avec un chiffon. Des gaz
nocifs pourraient s’échapper de l’ouverture de la bride si elle n’est pas bloquée.
IMPORTANT! Ne pas soulever ou secouer la cuvette du W.C. après sa mise en place.
Si le joint étanche se casse, en réinstaller un nouveau en cire.
REMARQUE: Le W.C. illustré dans les étapes d’installation pourrait différer du
modèle installé.
Kohler Co. se réserve le droit d’apporter toutes modifications sur le design des produits
et ceci sans préavis, tel que spécifié dans le catalogue des prix.
Información importante
PRECAUCIÓN: Riesgo de lesiones personales. Si el inodoro nuevo no se instala
de inmediato, cubra la brida temporalmente con un trapo. Se pueden fugar gases
nocivos de la abertura de la brida si ésta no se tapa.
¡IMPORTANTE! Una vez colocada no levante ni columpie la taza. Si el sello
hermético se rompe, tendrá que instalar un sello de cera nuevo.
NOTA: El inodoro ilustrado en los pasos de instalación puede diferir del modelo que
esté instalando.
3/8"
12" (30.5 cm)
Wax Seal
Joint en cire
Sello de cera
1115514-2-D 2 Kohler Co.

Información importante (cont.)
Kohler Co. se reserva el derecho de modificar el diseño de los productos sin previo
aviso, tal como se especifica en la lista de precios.
Kohler Co. 3 1115514-2-D

Installation/Installation/Instalación
2
1
Template
Gabarit
Plantilla
3
4
3/8" D. Mounting Holes
Orifices de fixation Ø 3/8"
Orificios de fijación de 3/8" D.
6-5/16"
(16 cm)
Position the template.
Positionner le gabarit.
Coloque la plantilla.
Floor less than 1-1/2" (3.8 cm) thick.
Sol moins de 1-1/2" (3,8 cm) d'épaisseur.
Piso de espesor menor de 1-1/2" (3,8 cm).
6-11/16"
(17 cm)
Install or relocate the supply and outlet as necessary
to comform to the roughing-in dimensions.
Installer ou déplacer l'alimentation et les sorties au besoin
pour se conformer aux dimensions du plan de raccordement.
Instale o cambie de lugar del suministro y la salida según sea necesario
para cumplir con las dimensiones de instalación.
14-1/2"
(36.8 cm)
28"
(71.1 cm)
11-1/8" (28.3 cm)
5"
(12.7 cm)
8-1/2" (21.6 cm)
Si va a reemplazar el
inodoro, quite la
cera vieja.
En cas de remplacement
du W.C., retirer
l'ancienne cire.
If replacing a toilet,
remove the old wax.
5/32"
(4 mm)
3/8"
(1 cm)
Sol plus épais que 1-1/2" (3,8 cm), ancrage
nécessaire.
Piso de 1-1/2" (3,8 cm) o de mayor
grosor, requiere anclaje.
Floor 1-1/2" (3.8 cm) or thicker, anchor needed.
10-3/16"
(25.9 cm)
21-11/16"
(55.1 cm)
Important: Toilet must have 11-1/2" (29.2 cm)
minimum rough-in to install properly.
Important: Le W.C. doit avoir un raccordement
minimum de 11-1/2" (29,2 cm) pour correctement installer.
Importante: El inodoro debe tener 11-1/2" (29,2 cm)
mínimo del centro del desagüe a la pared acabada
para su correcta instalación.
3/8" NPT
Supply
Alimentation
3/8" NPT
Suministro de
3/8" NPT Finish Wall
Mur fini
Pared acabada
1115514-2-D 4 Kohler Co.

Installation/Installation/Instalación
5
78
6
Anchor
Ancrage
Anclaje
3/8" NPT Supply
Alimentation 3/8" NPT
Suministro de 3/8" NPT
5"
(12.7 cm)
Para pisos de 1-1/2" (3,8 cm) o de mayor
espesor, inserte los anclajes.
Para pisos de 1-1/2" (3,8 cm) o de menor
espesor, no inserte los anclajes.
Pour des sols épais, plus épais que
1-1/2" (3,8 cm), insérer des ancrages.
Pour des sols fins, moins de 1-1/2" (3,8 cm)
d'épaisseur, ne pas insérer d'ancrages.
For floors 1-1/2" (3.8 cm) or thicker, insert
the anchors. For thin floors, less than 1-1/2"
(3.8 cm) thick, do not insert the anchors.
8-1/2"
(21.6 cm)
Position brackets as shown on the
template and install.
Positionner les supports tel
qu'illustré sur le gabarit et installer.
Coloque los soportes como se
muestra en la plantilla e instale.
Enrosque la manguera de suministro
(no provista) en el vástago de la válvula
de llenado.
Visser le tuyau d'alimentation (non
fourni) sur le manche de la valve de
remplissage.
Thread the supply hose (not supplied)
onto the fill valve shank. Slide nut onto the supply hose, with flared
end last and run hose through toilet wall.
Glisser l'écrou sur le tuyau d'alimentation
avec l'extrémité mandrinée en dernier et
passer le tuyau dans le mur du W.C.
Deslice la tuerca en la manguera de
suministro, con el extremo acampanado al
final y pase la manguera a través de
la pared del inodoro.
Kohler Co. 5 1115514-2-D

Installation/Installation/Instalación
11
T-Bolt
Boulon en T
Perno en T
9
10
Wax Ring Plate
Plaque de l'anneau en cire
Placa del anillo de cera
Wax Ring
Anneau de cire
Anillo de cera
Assemble as shown.
Assembler tel qu'indiqué.
Ensamble como se muestra.
Hose Guide
Guide du tuyau
Guía de la manguera
Align outlet and carefully
lower over brackets.
Aligner la sortie et
baisser avec précaution
sur les supports.
Alinee la salida y con
cuidado coloque sobre
los soportes.
Instale el anillo de cera al lado inferior de la placa del
anillo de cera. Presione uniformemente. Monte la placa
del anillo de cera con los pernos en T.
Installer l'anneau de cire en-dessous de la plaque
d'anneau de cire. Presser également. Monter la plaque
d'anneau de cire avec des boulons en T.
Install the wax ring to the underside of the wax ring plate.
Press evenly. Mount wax ring plate with T-bolts.
1115514-2-D 6 Kohler Co.

Installation/Installation/Instalación
13
14
12
Cap/Capuchon/Tapa Screw/Vis/Tornillo
Bushing/Bague/Buje
Caulk
Mastic
Sellador
Ensure outlet is properly engaged to wax ring plate.
Apply weight evenly.
Do not move after placement!
Watertight seal may be broken!
S'assurer que la sortie est proprement engagée dans la
plaque de l'anneau en cire.Appliquer du poids
également. Ne pas bouger après avoir placé!
Le joint d'étanchéité pourrait être cassé!
Asegúrese de que la salida esté bien encajada en la
placa del anillo de cera. Aplique peso uniformemente.
¡No mueva después de colocar!
¡Se puede romper el sello hermético!
Carefully thread the screws into the brackets,
until toilet is secure. Alternately tighten left
and right sides to prevent pulling the toilet off
center. Install cap to cover screw.
Do not overtighten.
Visser avec précaution les vis dans les
supports, jusqu'à ce que le W.C. soit sécurisé.
Alterner le serrage à gauche puis à droite
pour éviter de dé-centrer le W.C. Installer
un cache pour couvrir la vis.
Ne pas trop serrer.
Con cuidado enrrosque los tornillos en los
soportes, hasta que el inodoro quede
asegurado. Alternativamente apriete los lados
izquierdo y derecho para evitar descentrar el
inodoro. Instale el cubre tornillo para cubrir
el tornillo.
No apriete demasiado.
Caulk around base.
Appliquer du mastic
autour de la base.
Aplique sellador
alrededor de la base.
Kohler Co. 7 1115514-2-D

Installation/Installation/Instalación
17 18 19
15

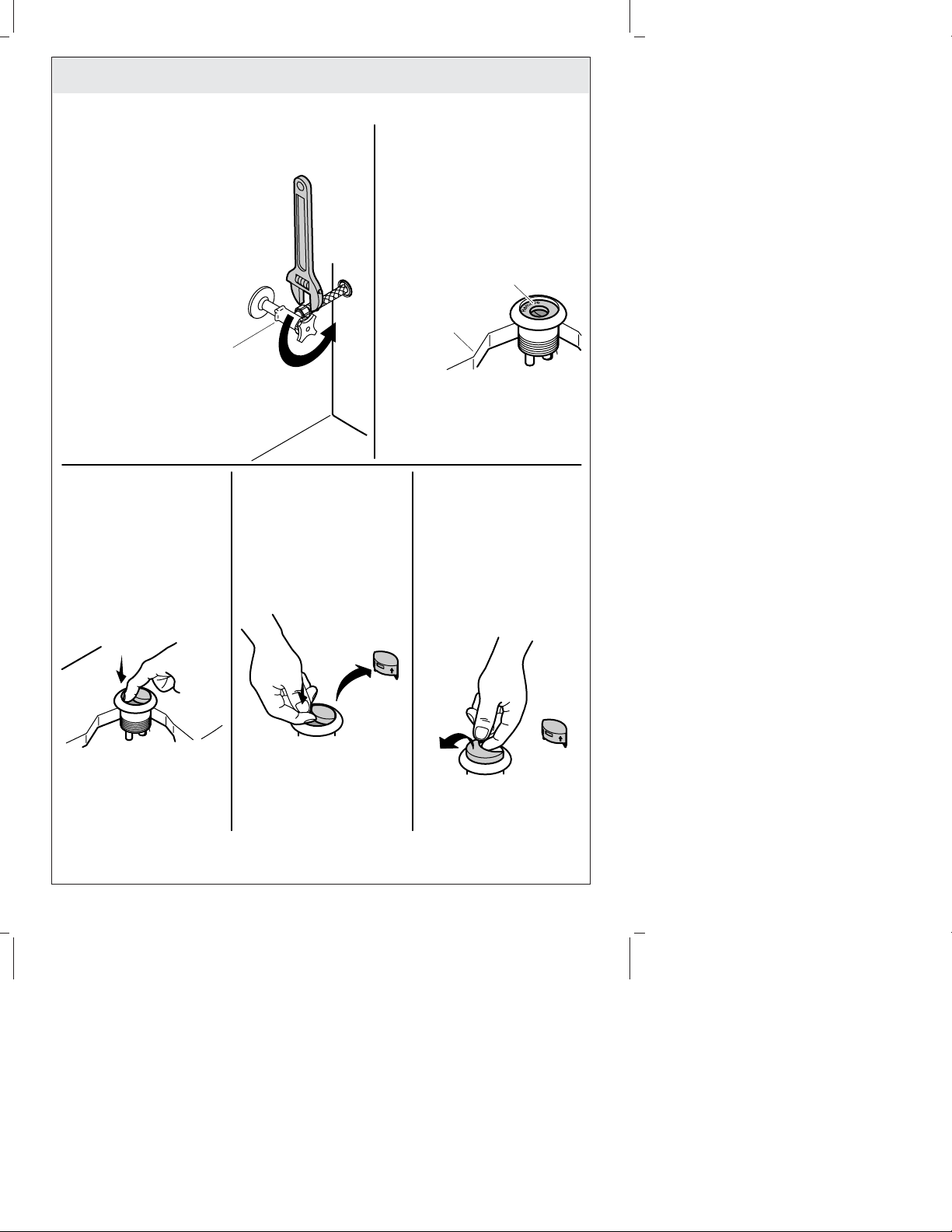

Connect supply and turn on the water.
Connecter l'alimentation et ouvrir l'eau.
Conecte el suministro y abra el agua.
Tank Lid
Couvercle du réservoir
Tapa del tanque
16
3/8" Supply
Alimentation
de 3/8"
Suministro
de 3/8"
Remove the tape and
protective pad.
Retirer le ruban et la
protection.
Retire la cinta adhesiva y
el material protector.
Press down on the
large button.
Presser vers le bas
sur le grand bouton.
Presione sobre el
botón grande.
Pull out and remove
the small button.
Tirer et retirer
le petit bouton.
Saque y retire el botón
pequeño.
Pull out and remove
the large button.
Tirer et retirer le grand
bouton.
Saque y retire el
botón grande.
1115514-2-D 8 Kohler Co.

Installation/Installation/Instalación
25
22 Waterline
Ligne d'eau
Línea de agua
23
24
Turn here to adjust the water level.
Tourner ici pour ajuster le niveau d'eau.
Gire aquí para ajustar el nivel del agua.
Install the tank lid.
Installer le couvercle du réservoir.
Instale la tapa del tanque.
Insert the rods into the holes in the
push button housing.
Insérer les tiges dans les orifices du
logement du bouton-poussoir.
Inserte las varillas en los orificios en el
alojamiento del botón.
Flush several times and check
for leaks.
Purger plusieurs fois et vérifier s'il y a
des fuites.
Accione la descarga varias veces y
verifique que no haya fugas.
Press down on the push buttons until
they click into place.
Presser sur les boutons poussoirs
jusqu'a ce qu'ils s'enclenchent en place.
Oprima los botones hasta que encajen
con un clic en su lugar.
Press the large button onto the
black rod. Press the small button
onto the green rod.
Presser le grand bouton sur la tige
noire. Presser le petit bouton sur la
tige verte.
Presione el botón grande sobre la
varilla negra. Presione el botón
pequeño sobre la varilla verde.
Small Button
Petit bouton
Botón pequeño
Large Button
Grand bouton
Botón grande Green Rod
Tige verte
Varilla verde
Black Rod
Tige noire
Varilla negra
21
Green rod into small hole. Black rod
into large hole. Cut both rods even
with top of housing.
Tige verte dans le petit orifice. Tige noire
dans le grand orifice. Couper les deux
tiges à niveau avec le logement.
La varilla verde en el orificio pequeño.
La varilla negra en el orificio grande.
Corte ambas varillas parejas con la parte
superior del alojamiento.
20
Kohler Co. 9 1115514-2-D

Installation/Installation/Instalación
Care and Cleaning
WARNING: Risk of property or product damage. Do not use in-tank cleaners in
your toilet. Products containing chlorine (calcium hypochlorite) can seriously
damage fittings in the tank. This damage can cause leakage and property damage.
Kohler Co. shall not be responsible or liable for any tank fitting damage caused by the
use of cleaners containing chlorine (calcium hypochlorite).
For best results, keep the following in mind when caring for your KOHLER product:
•Always test your cleaning solution on an inconspicuous area before applying to
the entire surface.
•Wipe surfaces clean and rinse completely with water immediately after applying
cleaner. Rinse and dry any overspray that lands on nearby surfaces.
•Do not allow cleaners to soak on surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a
brush or scouring pad to clean surfaces.
•For Artist Edition Toilets: Treat your decorative product just as you would treat
your fine china. DO NOT use bristle brushes or abrasive-backed sponges. They
will scratch decorative surfaces. Use only warm water to clean. Dry with a cotton
cloth or soft sponge.
For detailed cleaning information and products to consider, visit www.kohler.com/clean.
To order Care & Cleaning information, call 1-800-456-4537.
Entretien et nettoyage
AVERTISSEMENT: Risque d’endommagement du produit. Ne pas utiliser des
détergents conçus pour le réservoir dans les WC. Les produits contenant du chlore
(hypochlorite de calcium) peuvent sérieusement endommager les raccords du
réservoir. Cet endommagement peut créer des fuites et des dommages matériels.
La société Kohler Co. décline toute responsabilité et ne pourra être responsable pour des
dommages de raccords de réservoir dus à l’utilisation de nettoyants contenant du chlore
(hypochlorite de calcium).
Pour obtenir les meilleurs résultats possibles, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
26
Install the seat. Use the supplied 1/4"-20
seat bolts and washers. Periodically check for leaks for several
days following the installation.
Instale el asiento. Utilice las arandelas y
pernos de 1/4"-20 provistos para el asiento. Verifique
periódicamente que no haya fugas, durante los días
siguientes a la instalación.
Installer le siège. Utiliser des boulons
de siège de 1/4"-20 et des rondelles. Vérifier périodiquement s'il
y a des fuites, ceci plusieurs jours après l'installation.
1115514-2-D 10 Kohler Co.

Entretien et nettoyage (cont.)
•Toujours tester la solution de nettoyage sur une surface non visible avant de
l’appliquer sur l’ensemble de la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après
l’application du nettoyant. Rincer et sécher tout éclaboussement sur les surfaces
avoisinantes.
•Ne pas laisser les nettoyants sur les surfaces.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau
abrasif tel qu’une brosse ou une éponge à récurer pour nettoyer les surfaces.
•Pour les WC Artist Editions: Traiter le produit décoratif tout comme une
porcelaine fine. NE PAS utiliser de brosse ni d’éponge abrasive. Cela rayerait les
surfaces décoratives. Utiliser uniquement de l’eau chaude pour le nettoyage.
Sécher avec un chiffon en coton ou une éponge douce.
Pour obtenir des informations détaillées sur le nettoyage et les produits à considérer,
consulter le site www.kohler.com/clean. Pour commander des informations sur
l’entretien & le nettoyage, appeler le 1-800-456-4537.
Cuidado y limpieza
ADVERTENCIA: Riesgo de daños al productooalapropiedad.No utilice
productos para limpiar el inodoro que se coloquen dentro del tanque. Los
productos que contienen cloro (hipoclorito de calcio) pueden dañar las piezas del
tanque. Este daño puede causar fugas y daños a la propiedad.
Kohler Co. no se hará responsable de daños a las conexiones del tanque causados por el
uso de limpiadores que contengan cloro (hipoclorito de calcio).
Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto
KOHLER:
•Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda
la superficie.
•Limpie con un trapo las superficies y enjuague completa e inmediatamente con
agua después de aplicar el limpiador. Enjuague y seque las superficies cercanas
que se hayan rociado.
•No deje por tiempo prolongado los limpiadores en las superficies.
•Utilice una esponja o trapo suave y húmedo. Para limpiar las superficies nunca
utilice materiales abrasivos como cepillos o estropajos de tallar.
•Para los inodoros Artist Editions: Cuide su producto decorativo tal como lo haría
con su porcelana más fina. NO utilice cepillos de cerdas o esponjas con un lado
abrasivo. Pues podrían rayar las superficies decoradas. Limpie estos acabados con
agua tibia solamente. Seque con un trapo de algodón o esponja suave.
Para obtener información detallada de limpieza y los limpiadores a considerar, visite
www.kohler.com/clean. Para solicitar información sobre el cuidado y la limpieza, llame
al 1-800-456-4537.
Warranty
ONE-YEAR LIMITED WARRANTY
KOHLER plumbing products are warranted to be free of defects in material and
workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate adjustment where
Kohler Co. inspection discloses any such defects occurring in normal usage within one
(1) year after installation. Kohler Co. is not responsible for removal or installation costs.
Use of in-tank toilet cleaners will void the warranty.
Kohler Co. 11 1115514-2-D

Warranty (cont.)
To obtain warranty service contact Kohler Co. either through your Dealer, Plumbing
Contractor, Home Center or E-tailer, or by writing Kohler Co., Attn.: Customer Care
Center, 444 Highland Drive, Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER
(1-800-456-4537) from within the USA and Canada, and 001-800-456-4537 from within
Mexico, or visit www.kohler.com within the USA, www.ca.kohler.com from within
Canada, or www.mx.kohler.com in Mexico.
IMPLIED WARRANTIES INCLUDING THAT OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE ARE EXPRESSLY LIMITED IN
DURATION TO THE DURATION OF THIS WARRANTY. KOHLER CO. AND/OR
SELLER DISCLAIM ANY LIABILITY FOR SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES. Some states/provinces do not allow limitations on
how long an implied warranty lasts, or the exclusion or limitation of special,
incidental or consequential damages, so these limitations and exclusions may not
apply to you. This warranty gives you specific legal rights. You may also have other
rights which vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
Garantie
GARANTIE LIMITÉE D’UN AN
Les produits de plomberie KOHLER sont garantis contre tout défaut de matériau et de
fabrication pendant un an à partir de la date de l’installation.
Kohler Co. jugera, à son gré, de réparer, de remplacer ou d’effectuer un ajustement
approprié lorsque l’inspection effectuée par Kohler Co. révèle de telles défectuosités lors
d’une utilisation normale, et ce pendant un (1) an à partir de la date d’installation.
Kohler Co. n’est pas responsable des coûts de démontage ou d’installation. L’utilisation
de nettoyants à l’intérieur du réservoir annulera la garantie.
Pour obtenir un service de garantie, contacter Kohler Co., soit par l’intermédiaire de
votre concessionnaire, plombier, centre de rénovation, ou revendeur sur Internet ou en
écrivant à Kohler Co. à l’attention de: Customer Care Center, 444 Highland Drive,
Kohler, WI 53044, États-Unis, ou appeler le 1-800-4-KOHLER (1-800-456-4537) des
États-Unis et du Canada, et le 001-800-456-4537 du Mexique, ou consulter le site
www.kohler.com aux États-Unis, www.ca.kohler.com au Canada ou www.mx.kohler.com
au Mexique.
LA DURÉE DES GARANTIES TACITES, Y COMPRIS CELLES DE QUALITÉ
MARCHANDE ET D’APTITUDE À UN EMPLOI PARTICULIER, SE LIMITE
EXPRESSÉMENT À LA DURÉE DE LA PRÉSENTE GARANTIE. KOHLER CO.
ET/OU LE REVENDEUR DÉCLINENT TOUTE RESPONSABILITÉ CONTRE LES
DOMMAGES PARTICULIERS, IMPRÉVUS OU DE CIRCONSTANCE. Certains
états/provinces ne permettent pas la limitation sur la durée de la garantie implicite, ou
l’exclusion ou la limitation de dommages spéciaux, accessoires ou indirects, et, par
conséquent, ces limitations et exclusions pourraient ne pas s’appliquer dans votre cas.
Cette garantie vous donne des droits légaux spécifiques. Vous pouvez également avoir
d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
1115514-2-D 12 Kohler Co.

Garantía
GARANTÍA LIMITADA DE UN AÑO
Se garantiza que los productos de plomería KOHLER están libres de defectos de material
y mano de obra por un año a partir de la fecha de instalación.
Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes pertinentes en los
casos en que la inspección realizada por Kohler Co. determine que dichos defectos
ocurrieron durante el uso normal en el transcurso de un (1) año a partir de la fecha de la
instalación. Kohler Co. no se hace responsable de los gastos de desinstalación o
instalación. El uso de limpiadores de inodoro que se colocan dentro del tanque anulará
la garantía.
Para obtener el servicio de garantía, comuníquese con Kohler Co. a través de su
distribuidor, contratista de plomería o distribuidor a través de Internet, o escriba
directamente a: Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI
53044, U.S.A. o llame al 1-800-4-KOHLER (1-800-456-4537) desde los Estados Unidos y
Canadá, o al 001-800-456-4537 desde México, o visite www.kohler.com desde los Estados
Unidos, www.ca.kohler.com desde Canadá, o www.mx.kohler.com en México.
TODA GARANTÍA IMPLÍCITA INCLUYENDO LAS DE COMERCIALIZACIÓN E
IDONEIDAD DEL PRODUCTO PARA UN USO DETERMINADO, SE LIMITA
EXPRESAMENTE A LA DURACIÓN DE LA PRESENTE GARANTÍA. KOHLER CO.
Y/O EL VENDEDOR POR MEDIO DE LA PRESENTE DESCARGAN TODA
RESPONSABILIDAD POR CONCEPTO DE DAÑOS PARTICULARES,
INCIDENTALES O INDIRECTOS. Algunos estados/provincias no permiten
limitaciones en cuanto a la duración de una garantía implícitaoalaexclusión o
limitación de daños particulares, incidentales o indirectos, por lo que estas
limitaciones y exclusiones pueden no aplicar a su caso. Esta garantía le otorga ciertos
derechos legales específicos. Además, usted puede tener otros derechos que varían de
estado a estado y provincia a provincia.
El presente documento constituye la garantía exclusiva por escrito de Kohler Co.
Troubleshooting Guide
Symptoms Recommended Action
1. Poor flush. A. Adjust the tank water level to match the waterline.
B. Fully open the water supply shut-off valve.
C. Clear obstructions from the trapway, jet or bowl rim holes.
D. Clear obstructions in the soil pipe or vent pipe.
2. No flush. A. Make sure the push button rods are in place. Adjust as needed,
following the directions in the Installation and Care Guide.
3. The fill valve
turns on/off by
itself or it runs,
allowing water
to enter the
tank.
A. Adjust push button rods for proper slack so the flush valve seal
isn’t held off the flush valve.
B. Clean or replace the flush valve seal if it is worn, dirty, or
misaligned with the valve seat or flush valve seat is damaged.
C. Replace the flush valve gasket.
D. Clean the fill valve seat/seat washer of debris or replace the
piston/seat washer assembly.
E. Replace the fill valve if the valve float sinks.
F. Adjust the tank water level if it is too high.
4. Long tank fill
cycle. A. Fully open the water supply shut-off valve.
B. Clean the valve inlet, valve head, or supply line. Flush the lines.
Kohler Co. 13 1115514-2-D

Troubleshooting Guide (cont.)
Symptoms Recommended Action
5. Noisy tank fill
cycle. A. Partially close the water supply shut-off valve if the water pressure to the toilet is too high. Check the toilet performance
following any such adjustment.
B. Remove dirt or obstructions from the valve head. Flush the lines.
Guide de dépannage
Symptômes Action recommandée
1. Chasse faible. A. Régler le niveau d’eau du réservoir au niveau du repère.
B. Ouvrir complètement la valve d’arrêt d’alimentation.
C. Dégager toutes obstructions du siphon, jet ou trous du rebord de
la cuvette.
D. Dégager le tuyau d’évacuation ou d’aération.
2. Pas de chasse. A. S’assurer que les tiges de bouton-poussoir soient bien en place.
Ajuster si nécessaire, en suivant les instructions du guide
d’installation et d’entretien.
3. La valve de
remplissage
s’active/s’arrête
d’elle même,
permettant à
l’eau d’entrer
dans le
réservoir.
A. Ajuster les tiges de bouton-poussoir afin que le joint de valve de
chasse ne soit pas retenue de cette dernière.
B. Nettoyer ou remplacer le joint de la valve de chasse si il est usé,
sale ou mal aligné au siège de valve ou si ce dernier est
endommagé.
C. Remplacer le joint de valve de chasse.
D. Nettoyer le siège de la valve de remplissage/siège des débris,
ou remplacer l’ensemble rondelle piston/siège.
E. Remplacer la valve de remplissage si le flotteur de la valve
coule.
F. Régler le niveau d’eau du réservoir s’il est trop élevé.
4. Cycle de
remplissage
long du
réservoir.
A. Ouvrir complètement la valve d’arrêt d’alimentation.
B. Nettoyer l’entrée de la valve, la tête de la valve, ou la ligne
d’alimentation. Purger les lignes.
5. Cycle de
remplissage du
réservoir
bruyant.
A. Couper partiellement l’alimentation de la valve d’arrêt si la
pression d’eau au W.C. est trop élevée. Vérifier la performance du
W.C. après un tel réglage.
B. Retirer toutes les saletés ou obstructions de la tête de la valve.
Purger les lignes.
1115514-2-D 14 Kohler Co.

Guía para resolver problemas
Síntomas Acción recomendada
1. Descarga
deficiente. A. Ajuste el nivel de agua en el tanque para que sea igual a la línea de agua.
B. Abra completamente la llave de paso del suministro de agua.
C. Despeje las obstrucciones de la boca de sifón, del jet o de los
orificios del borde de la taza.
D. Elimine las obstrucciones en la tubería de desagüe o en el tubo
de ventilación.
2. El inodoro no
descarga. A. Asegúrese de que las varillas de los botones de descarga estén en su lugar. Ajuste según sea necesario, siguiendo las instrucciones
en la guía de instalación y cuidado.
3. La válvula de
llenado se
acciona por sí
sola, o
funciona
permitiendo
que el agua
entre en el
tanque.
A. Ajuste la holgura de las varillas de los botones de manera que el
sello de la válvula de descarga no se quede levantado de la válvula
de descarga.
B. Limpie o reemplace el sello de la válvula de descarga si está
deteriorado, sucio o desalineado con respecto al asiento de la
válvula o si el asiento de la válvula de descarga está dañado.
C. Reemplace el empaque de la válvula de descarga.
D. Limpie la suciedad del asiento de la válvula de
llenado/arandela del asiento, o reemplace el montaje del
émbolo/arandela del asiento.
E. Reemplace la válvula de llenado si el flotador se hunde.
F. Ajuste el nivel del agua en el tanque si es demasiado alto.
4. El ciclo de
llenado del
inodoro es
largo.
A. Abra completamente la llave de paso del suministro de agua.
B. Limpie la entrada de la válvula, la cabeza de la válvula o la
tubería de suministro. Haga circular agua por las líneas.
5. El ciclo de
llenado del
tanque es
ruidoso.
A. Cierre parcialmente la llave de paso del suministro de agua si la
presión del agua en el inodoro es muy alta. Verifique el
funcionamiento del inodoro después de cada ajuste.
B. Elimine la suciedad u obstrucciones de la cabeza de la válvula.
Haga circular agua por las líneas.
Kohler Co. 15 1115514-2-D

Service Parts/Pièces de rechange/Piezas de repuesto
Wax Ring Plate
Plaque d'anneau en cire
Placa del anillo de cera
Inlet Cover
Cache-entrée
Tapa de entrada
Fill Valve
Valve de
remplissage
Válvula de
llenado
Push Rods
Tiges de poussée
Varillas de empuje
Tube
Tuyau
Tubo
Floor Mounting Kit
Kit de fixation au sol
Kit de fijación al piso
1081365** (2 ea./ch./c/u)
1093318
1084387**
Hold Down Kit
Kit de retenue
Kit de sujeción
1042615** (2 ea./ch./c/u)
Locknut
Contre-écrou
Contratuerca
1057941
Nut
Écrou
Tuerca
42397
Washer
Rondelle
Arandela
85307
1119359
Washer
Rondelle
Arandela
42398
Seal
Joint
Sello
83143
Cap
Capuchon
Tapa
1057940
Clip
Clip
Clip
51261
1033209
Seal
Joint
Sello
1036161
Gasket
Joint
Empaque
1118481
Flush Valve
Valve de chasse
Válvula de descarga
1119360
1036160
Buttons and Nut
Boutons et écrou
Botones y tuerca
1072961**
Tank Cover
Couvercle du réservoir
Tapa del tanque
1113930**
**Finish/color code must be specified when ordering.
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
**Se debe especificar el código del acabado/color con el pedido.
1115514-2-D 16 Kohler Co.

Service Parts/Pièces de rechange/Piezas de repuesto (cont.)
1113826**
K-4777**
Hinge Kit
Kit de charnière
Kit de bisagra
Toilet Seat
Siège du W.C.
Asiento de inodoro
**Finish/color code must be specified when ordering.
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
**Se debe especificar el código del acabado/color con el pedido.
1119408
Bumpers
Butées
Topes
1119406
Damper Holders
Supports d'amortisseurs
Porta amortiguadores
1119407
Dampers
Amortisseurs
Amortiguadores
Kohler Co. 17 1115514-2-D

1115514-2-DKohler Co.

Kohler Co. 1115514-2-D

1115514-2-D
