Komet KPT User manual

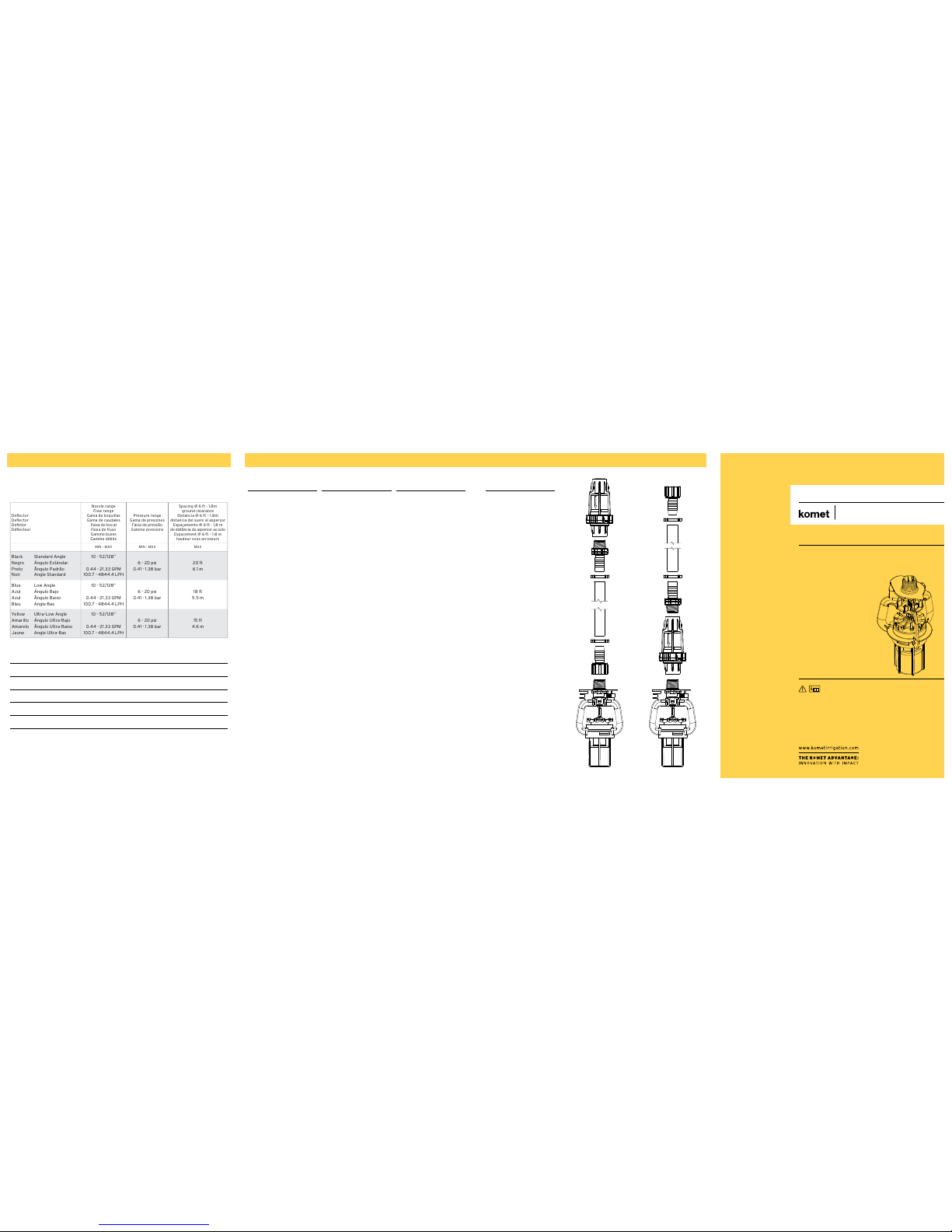

INSTALLATION GUIDE
For use on Drops
Drops
Install the Komet Precision Twister
(KPT) on flexible hose, combination
semi-rigid PE/hose (min. 2 feet -
0.5 m of hose), or semi-rigid PE
drops. On combination drops install
the Komet Precision Twister (KPT)
on the hose side. Semi-rigid PE
drops must have a min. of one steel
adapter which must be installed on
the gooseneck side.
Not for use with rigid PVC or
steel drops.
Pressure regulators
A pressure regulator can be
installed at the bottom or at the
top of the drop. Check the sprinkler
chart for the correct installation
position.
Drop weight
The Komet Precision Twister
(KPT) comes with a 3/4 lb (350 gr)
weight already installed. Should an
additional drop weight be required,
a conventional threaded drop
weight may also be used. Do not
use conventional slip-over weights.
Sprinkler installation height
Sprinkler installation height should
not be less than 3 feet (1 m) from
the ground unless sprinkler spacing
is reduced accordingly. Check the
sprinkler chart for the specified
spacing and ground clearance. Do
not install the Komet Precision
Twister (KPT) upside down.
Nozzle installation
Insert the nozzle into the slot by
holding it by the handling lever.
Rotate the nozzle by pushing on
the ribbed section of the handling
lever, the nozzle is now installed.
Push further to the right until you
hear the clicking sound, the nozzle
is now secured.
GUIA DE INSTALAÇÃO
Para uso em tubos de descida
Tubos de descida
Instale o Komet Precision Twister
(KPT) na mangueira flexível, no
conjunto tubo semi-rígido PE/
mangueira (min. 2 feet – 0.5 m da
mangueira), ou tubo de descida PE
semi-rígido. No conjunto tubo de
descida instale o Komet Precision
Twister (KPT) do lado da mangueira.
O tubo de descida semi-rígido PE
deve ter ao menos um adaptador de
aço que deve ser instalado ao lado
do curva. Não deve ser utilizado
com tubos de descida em PVC
rígido ou em aço.
Reguladores de pressão
Um regulador de pressão pode
ser instalado na parte inferior ou
na parte parte superior do tubo
de descida. Verifique o mapa de
aspersão para obter a posição
correta de instalação.
Peso tubo de descida
O Komet Precision Twister (KPT)
vem com um peso 3/4 lb (350 gr)
já instalado. Caso seja necessário
adicionar peso, o peso convencional
rosqueável também pode ser usado.
Não use peso encaixável.
Altura de instalação aspersor
A altura de instalação do aspersor
não deve ser inferior a 3 feet (1 m),
exceto que a distância de aspersão
é reduzida consecutivamente.
Verifique o mapa de instalação
do aspersor para obter a correta
distância do aspersor ao solo. Não
instale o Komet Precision Twister
(KPT) de cabeça para baixo.
Instalação do bocal
Inserir o bocal dentro da fenda,
segurando-o pela alavanca de
manuseamento. Gire o bocal,
empurrando a parte de nervuras da
alavanca de manuseamento, agora
o bocal està instalado. Continuar
empurrando para o lado direito até
ouvir o clique, o bocal está agora
travado.
GUÍA DE INSTALACIÓN
Para el uso en bajantes
Bajantes
Instale el Komet Precision Twister
(KPT) en tubo flexile, combinación
tubo PE semi-rígido/flexible
(mín. 2 feet - 0.5 m de tubo) o en
bajante PE semi-rígido. En bajantes
combinados instale el Komet
Precision Twister (KPT) en el lado
del tubo. Bajantes PE semi-rígidos
han de tener como mínimo un
adaptador de acero que ha de ser
instalado en el lado del codo. No use
el Komet Precision Twister (KPT)
con bajantes rígidos de PVC o acero.
Reguladores de presión
Puede instalarse un regulador
de presión en la parte inferior o
superior del bajante. Compruebe
el documento del aspersor/carta
para elegir la posición correcta de
instalación.
Peso del bajante
El Komet Precision Twister (KPT)
viene con un peso de 3/4 lb
(350 gr) ya instalado. En caso
de que fuera necesario un peso
de bajante adicional, puede
usarse también un peso de
bajante convencional roscado.
No use deslizante sobre pesos
convencionales.
Altura de instalación
del aspersor
La altura de instalación no debe ser
menos de 3 feet (1 m), salvo que se
reduzca la distancia del aspersor
correlativamente. Compruebe el
documento/carta del aspersor
para obtener la distancia correcta
del suelo al aspersor. No instale el
Komet Precision Twister (KPT) al
revés.
Instalación de la boquilla
Inserte la boquilla en el hueco,
sosteniéndola por la palanca de
manejo. Haga rotar la boquilla,
empujando la parte nervada de
la palanca de manejo. Ahora
está instalada la boquilla. Siga
empujando hacia la derecha, hasta
oír el clique que asegura la fijación
de la boquilla.
GUIDE D’INSTALLATION
Pour usage sur descendeurs
Descendeurs
Installer le Komet Precision Twister
(KPT) sur un tuyau flexible, une
combinaison tube semi-rigide PE/
tuyau (min. 2 feet – 0.5 m de tuyau),
ou des descendeurs semi-rigides PE.
Sur les descendeurs combinés,
installer le Komet Precision Twister
(KPT) sur le côté du tuyau. Les
descendeurs semi-rigides PE
doivent avoir au min. un adaptateur
acier qui doit être installé sur le
côté du coude. Ne pas utiliser avec
des descendeurs rigides PVC ou
acier.
Régulateurs de pression
Un régulateur de pression peut
être installé en bas ou en haut du
descendeur. Se référer au tableau
de busages pour connaître la
position d’installation correcte.
Lest descendeur
Le Komet Precision Twister (KPT)
est livré avec un poids de 3/4
lb (350 gr) déjà installé. Si un
lest descendeur supplémentaire
est nécessaire, un poids fileté
conventionnel peut être utilisé.
Ne pas utiliser de poids enfilé
conventionnel.
Hauteur d’installation
des arroseurs
Les arroseurs ne doivent pas être
installés à une hauteur inférieure
à 3 feet (1 m) du sol, sauf si
l’espacement entre les arroseurs
est réduit. Se référer au tableau
de busages pour connaître les
spécifications d’espacement et de
hauteur sous arroseurs. Ne pas
installer le Komet Precision Twister
(KPT) à l’envers.
Installation de la buse
Insérer la buse dans son
emplacement en la tenant par
le levier. Faire tourner la buse
en poussant la partie nervurée
du levier, elle est ainsi installée.
Pousser encore vers la droite
jusqu’à enclencher le verrouillage
avec un clic.
Deflector
Deflector
Defletor
Déflecteur
Nozzle range
Flow range
Gama de boquillas
Gama de caudales
Faixa do bocal
Faixa de fluxo
Gamme buses
Gamme débits
Pressure range
Gama de presiones
Faixa de pressão
Gamme pressions
Spacing @ 6 ft - 1.8m
ground clearance
Distancia @ 6 ft – 1.8m
distancia del suelo al aspersor
Espaçamento @ 6 ft - 1.8 m
de distância do aspersor ao solo
Espacement @ 6 ft – 1.8 m
hauteur sous arroseurs
MIN – MAX MIN – MAX MAX
Black Standard Angle
Negro Ángulo Estándar
Preto Ângulo Padrão
Noir Angle Standard
10 - 52/128”
0.44 - 21.33 GPM
100.7 - 4844.4 LPH
6 - 20 psi
0.41 - 1.38 bar
20 ft
6.1 m
Blue Low Angle
Azul Ángulo Bajo
Azul Ângulo Baixo
Bleu Angle Bas
10 - 52/128”
0.44 - 21.33 GPM
100.7 - 4844.4 LPH
6 - 20 psi
0.41 - 1.38 bar
18 ft
5.5 m
Yellow Ultra-Low Angle
Amarillo Ángulo Ultra-Bajo
Amarelo Ângulo Ultra-Baixo
Jaune Angle Ultra-Bas
10 - 52/128”
0.44 - 21.33 GPM
100.7 - 4844.4 LPH
6 - 20 psi
0.41 - 1.38 bar
15 ft
4.6 m
Installation InstructionsPerformance Data
NOTES
Komet Precision Twister (KPT)
> Komet Rapid Fit Nozzle System
> Komet Integrated Nozzle Carrier
> Installation Instructions
> Performance Data
Operating Instructions
Pivot
English, Español, Português, French
OPERATING PARAMETERS / PARÁMETROS OPERATIVOS
PARÂMETROS OPERACIONAIS / PARAMÈTRES OPÉRATIONNELS
Rif. 164 ED. Z17/01 - 1
© Copyright 2017 Komet
All data, indications and illustrations are only informative and are subject to change at any time without previous notice and without incurring obligation.
For use on Drops
FLOW
FLOW

General information
• Ergonomically designed and intuitive to operate
• Fast to change
• Color coded and easy to identify
• Nozzle sizes come in 1/128” increments
• Even nozzle sizes have a full tip of the
handling lever
• Odd nozzle sizes have a notched tip
of the handling lever
Informaciones generales
• Diseño ergonómico, de manejo intuitivo
• Permite un cambio rápido
• Codificación mediante colores y fácil
identificación
• Los tamaños de boquillas vienen en
incrementos de 1/128“
• Los números pares de tamaño de boquilla,
tienen una palanca de extremidad completa
• Los números impares de tamaño de boquilla
tienen una palanca de extremidad dentada
Informações gerais
• Ergonomicamente projetado e
intuitivo para operar
• Troca rápida
• Código de cores e fácil de identificar
• Os bocais vêm em tamanhos com
incrementos de 1/128”
• Os bocais de número par têm a ponta da
alavanca de manuseio inteira
• Os bocais de número ímpares têm a ponta da
alavanca de manuseio entelhada
Présentation générale
• Conception ergonomique et
fonctionnement intuitif
• Rapide à changer
• Code couleurs, facile à identifier
• Diamètres buses disponibles par
incréments de 1/128’’
• Les diamètres pairs ont un levier
arrondi au bout
• Les diamètres impairs ont un levier
avec une encoche au bout
Installation guide
Insert the nozzle into the slot by holding
it by the handling lever. Rotate the nozzle
by pushing on the ribbed section of the
handling lever, the nozzle is now installed.
Push further to the right until you hear
the clicking sound, the nozzle is now
secured.
Guía de instalación
Inserte la boquilla en el hueco,
sosteniéndola por la palanca de manejo.
Haga rotar la boquilla, empujando la
parte nervada de la palanca de manejo.
Ahora está instalada la boquilla. Siga
empujando hacia la derecha, hasta oír
el clique que asegura la fijación de la
boquilla.
Guia de instalação
Inserir o bocal dentro da fenda,
segurando-o pela alavanca de
manuseamento. Gire o bocal, empurrando
a parte de nervuras da alavanca de
manuseamento, agora o bocal està
instalado. Continuar empurrando para
o lado direito até ouvir o clique, o bocal
está agora travado.
Guide d’installation
Insérer la buse dans son emplacement
en la tenant par le levier. Faire tourner
la buse en poussant la partie nervurée
du levier, elle est ainsi installée. Pousser
encore vers la droite jusqu’à enclencher
le verrouillage avec un clic.
The Komet Precision Twister (KPT) has an
additional nozzle carrier already built into the
sprinkler body to hold a second nozzle. The second
nozzle allows to easily adapt the irrigation system
to different flow requirements during the growing
season.
El Komet Precision Twister (KPT) tiene un soporte
para una boquilla adicional ya integrado en el
cuerpo del aspersor. Esta segunda boquilla permite
adaptar fácilmente el sistema de irrigación
a diferentes exigencias de caudal durante la
temporada de cultivo.
O Komet Precision Twister (KPT) têm um suporte
de bocal adicional já incluido no corpo do aspersor
para conter um segundo bocal. O segundo bocal
permite adaptar facilmente o sistema de irrigação
à diferentes necessidades de fluxo durante a
temporada de crescimento do cultivo.
Le Komet Precision Twister (KPT) comporte un
porteur de buse additionnel déjà intégré dans le
corps de l’arroseur afin de pouvoir installer une
seconde buse. La seconde buse permet de adapter
facilement le système d’irrigation aux différents
débits requis pendant la période de pousse.
1.
Insert
Insertar
Inserir
Insérer
2.
Rotate to install
Rotar para instalar
Girar para instalar
Faire pivoter la buse pour l’installer
3.
Click to secure
Presionar hasta el clique para fijarlo
Clique para travar
Enclencher pour verrouiller avec un clic
Komet Rapid Fit Nozzle System Komet Integrated Additional Nozzle Carrier
Even Nozzle Size > Full tip
Número par de boquilla > Extremidad completa
Número bocal par > Ponta inteira
Numero buse pair > Levier arrondi au bout
Odd Nozzle Size > Notched tip
Número impar de boquilla > Extremidad dentada
Número bocal ímpar > Ponta entalhada
Numero buse impair > Levier avec encoche au bout 3.
Pull nozzle to remove
Tirar para extraer
Puxar o bocal para remover
Tirer la buse pour l’enlever
1.
Push nozzle into nozzle carrier
Insertar la boquilla en el soporte
Empurre o bocal para dentro do suporte bocal
Insérer la buse dans le porteur de buse
2.
Nozzle installed
Boquilla instalada
Bocal instalado
Buse installée
