Kompernass KH 4232 User manual

4A
KOMPERNASS GMBH
BURGSTRASSE 21 · D-44867 BOCHUM
www.kompernass.com
ID-Nr.: KH4232-06/09-V2
DRILL PUMP
KH 4232
DRILL PUMP
Operating instructions
POMPA NA WIERTARKĘ
Instrukcja obsługi
FÚRÓGÉPSZIVATTYÚ
Használati utasítás
CV_KH4232_BK35507_LB4A.qxp 13.07.2009 12:22 Uhr Seite 1

q
w
y
r
t
e
u
i
a
o
CV_KH4232_BK35507_LB4A.qxp 13.07.2009 12:22 Uhr Seite 4

- 1 -
CONTENT PAGE
Safety instructions 2
Intended Usage 3
Technical Data 3
Overview of the appliance 4
Assembly material required 4
Assembly and connection 5
Disassembly of the drive shaft 6
Utilisation 7
Cleaning and care 7
Disposal 8
Declaration of conformity 8
Importer 8
Warranty and Service 9
Preserve these operating instructions for future reference. Pass this manual on
to whoever might acquire the appliance at a future date.
IB_KH4232_BK35507_LB4A 08.07.2009 13:44 Uhr Seite 1

- 2 -
Safety instructions
To avoid the risk of accidents and damage to the
appliance:
• Operate the pump ONLY when it is secured by the supplied mounting
against jolting, twisting and canting.
• Check the pump for a faultfree condition before ever taking it into use.
The pump may not be used if it shows signs of damage.
The drive shaft of the pump does not allow itself to be turned by hand.
This does not indicate that the pump is defective.
• Use only hoses certified as being able to withstand a pressure of at least
3 bars (44 psi).
• Check the plug-in connectors on the hoses for firm seating.
• Take steps to ensure that the fluid being pumped cannot come into contact
with the electric drill during pumping. Should it nonetheless occur, imme-
diately remove the power plug.
• This appliance is not intended for use by children or other individuals who-
se physical, sensorial or intellectual abilities prevent safe usage of the ap-
pliance should they not receive support or supervision in the correct ope-
ration of the appliance. Children should be supervised to ensure that they
do not play with the appliance.
IB_KH4232_BK35507_LB4A 08.07.2009 13:44 Uhr Seite 2

- 3 -
Intended Usage
This pump is intended for ...
– standard commercial right/left rotating electric drills with a 43 mm Euro-
spindle and a gear-wheel rim chuck or a drill chuck with SDS fitting, up
to rotation speed of 3400 rpm,
– the pumping of cold or up to 40°C warm fluids, such as non-potable or
dirty water from fish tanks or ponds.
This pump is NNOOTTintended for ...
– the pumping of flammable, explosive, poisonous or caustic liquids or
foodstuffs.
– for industrial or commercial applications.
Technical Data
Capacity: max. 2,4 m3/h
Hose connection: 3/4” (19 mm)
Pressure: max. 3 bar
Delivery height: max. 30 m
Temperature of the fluid being pumped: Max. 40° C
Dry run time: max. 12 Sekunden
Rotation speed: max. 3400 rpm
IB_KH4232_BK35507_LB4A 08.07.2009 13:44 Uhr Seite 3

- 4 -

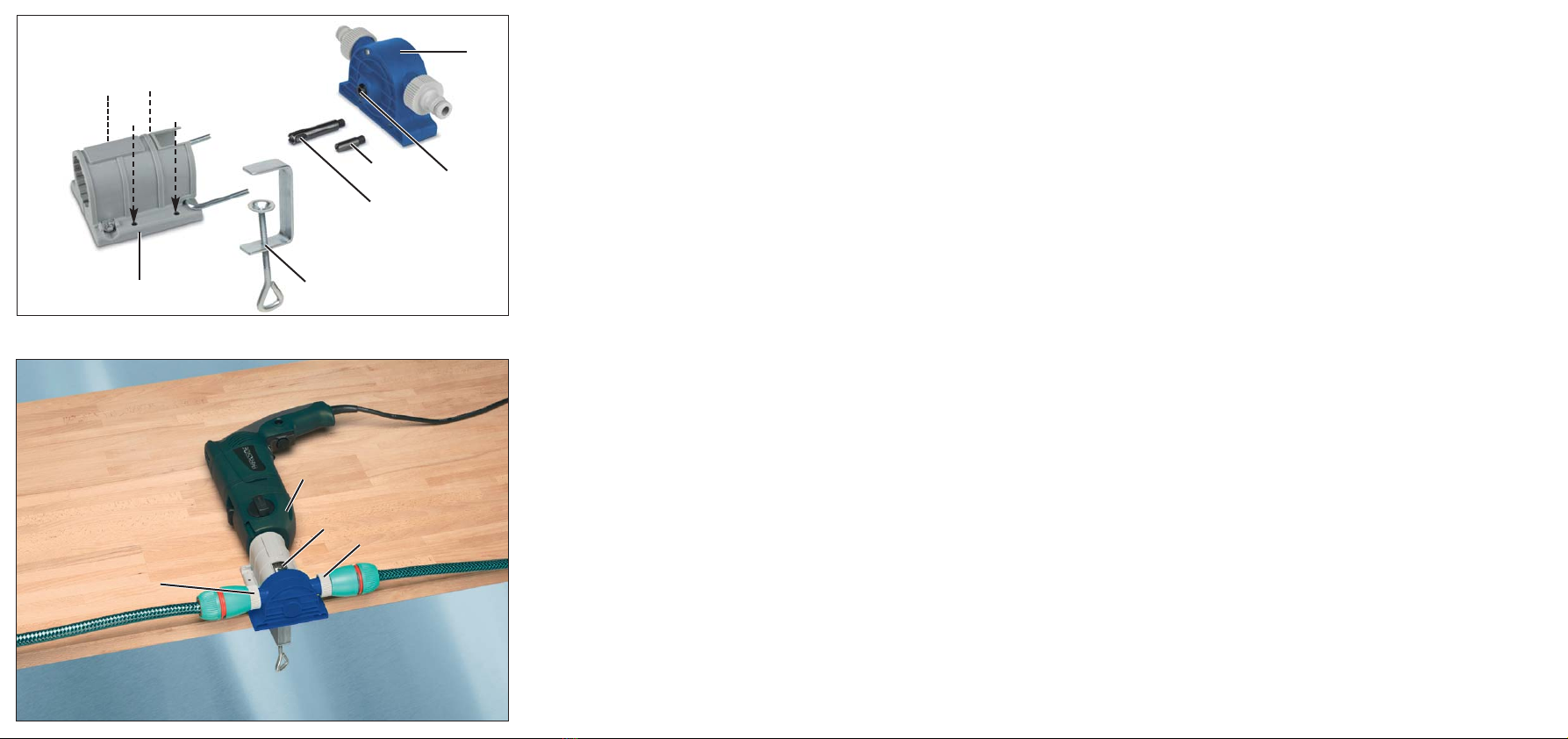

Overview of the appliance
Items supplied:
qPump
wDrive shaft of the pump
eShort drive shaft (suitable for a gear-wheel rim chuck)
rLong drive shaft (suitable for a drill chuck with SDS fitting)
tClamp fastening
yMounting
Operating instructions
Open-ended spanner
Storage box for the drive shafts and open-ended spanner
Assembly material required
- Philips-type screwdriver
- Flat-headed screwdriver
- Open-ended spanner (supplied)
IB_KH4232_BK35507_LB4A 08.07.2009 13:44 Uhr Seite 4

- 5 -
Assembly and connection
➭Assemble the mounting ywith the clamp fastening tonto a work surface,
as shown in the illustration.
Alternatively, the mounting ycan also be secured to a work surface
with screws (assembly material not supplied).
When using the short drive shaft e...
➭Screw the short drive shaft eonto the drive shaft wof the pump q.
➭Insert the electric drill uwith the chuck into the mounting y.
➭Now push the pump qonto the mounting yso that the drive shaft e
projects into the chuck and the pins of the mounting yare located in the
reception holes on the pump q.
➭Now tighten the chuck with the chuck key through the recess iso firmly
that the pump qcan no longer release itself from the mounting y.
➭Tighten the cross-headed screw on the mounting yfirmly, so that the drill
ucannot jolt around.
➭Attach the suction hose to the connection oand the pressure hose to the
connection a. Pay heed to the direction of flow detailed on the
pump q.
When using the long drive shaft r...
➭Attach the long drive shaft rinto the chuck.
➭Insert the electric drill u, with the pre-assembled drive shaft rin the
chuck, into the mounting y.
➭Tighten the cross-headed screw on the mounting yfirmly, so that the drill u
cannot jolt around.
IB_KH4232_BK35507_LB4A 08.07.2009 13:44 Uhr Seite 5

- 6 -
➭Now push the pump qonto the mounting yso that the drive shaft r
projects into the thread of the drive shaft wand the pins of the mounting
yare located in the reception holes on the pump q.
➭Allow the electric drill uto run with a clockwise rotation and low revoluti-
ons and guide the pump qstraight on to the drive shaft r. With this the
drive shaft rwill be fixated onto the pump q.
➭Attach the suction hose to the connection oand the pressure hose to the
connection a. Pay heed to the direction of flow detailed on the
pump q.
Disassembly of the drive shaft
Disassembly of the short drive shaft e
➭Open the chuck with the chuck key through the recess iand then remove
the pump qfrom the mounting y.
➭Unscrew the short drive shaft eby using a cross-headed screwdriver and
the open-ended spanner from the pump q.
Disassembly of the long drive shaft r
➭Using the open-ended spanner through the recess, icounter screw the
drive shaft wof the pump q.
➭Allow the electric drill uto run with an anti-clockwise rotation and low
revolutions. With this the drive shaft rwill be released from the pump q.
➭Remove the pump qfrom the mounting y.
➭Remove the drive shaft rfrom the chuck.
IB_KH4232_BK35507_LB4A 08.07.2009 13:44 Uhr Seite 6

- 7 -
Utilisation
➭Place the open end of the suction hose into the liquid that is to be pumped.
This is only possible if ...
– the suction hose does not draw air and is not longer than 12 meters
(ca. 39 feet), and
– the pressure hose is open during suction.
➭Allow the drill u, now the pump q, to start-up – but not without supervision,
so that you can react quickly in the event of danger. Absolutely ensure
that the electric drill uis rotating to the right, as with normal drilling.
Should the rotation speed of the electric drill ube adjustable, you can
use this to regulate the discharge flow.
Important!
Should the pump qnot commence suction within 12 seconds switch it
off immediately, so as to avoid having it seize up. For this same reason, also
do not allow the pump qto commence suction if the hose on the discharge
side is closed.
Cleaning and care
Clean the pump qwith a dry or lightly moistened cloth only. To avoid damage
to the plastic surfaces, do not use solvents or abrasive cleaning agents.
The pump is maintenance free.
IB_KH4232_BK35507_LB4A 08.07.2009 13:44 Uhr Seite 7

- 8 -
Disposal
Do not dispose of the appliance in your normal domestic waste.
Dispose of the appliance through an approved disposal centre or at your
community waste facility.
Observe the currently applicable regulations. In case of doubt, please
contact your waste disposal centre.
Dispose of all packaging materials in an environmentally friendly
manner.
Declaration of conformity
We, Kompernaß GmbH, Burgstraße 21, D-44867 Bochum, declare with sole
responsibility that the product described here, “Drill Pump KH 4232”, to
which this declaration refers, complies fully with the valid requirements of the
EU Directive 2006/42/EC (Machines) in the construction that is being
marketed by us.
Should the product be modified in any way without our agreement, this
declaration loses its validity.
Bochum, den 03.06.2009
Hans Kompernaß
- Managing Director -
Importer
KOMPERNASS GMBH
BURGSTRASSE 21
D-44867 BOCHUM
www.kompernass.com
IB_KH4232_BK35507_LB4A 08.07.2009 13:44 Uhr Seite 8

- 9 -
Warranty and Service
You receive a 3-year warranty for this device as of the purchase date.
This appliance has been manufactured with care and meticulously examined
before delivery. Please retain your receipt as proof of purchase. In the case
of a warranty claim, please make contact by telephone with our service depart-
ment. Only in this way can a post-free despatch for your goods be assured.
The warranty covers only claims for material and maufacturing defects, not
for wearing parts or for damage to fragile components, e.g. buttons or batte-
ries. This product is for private use only and is not intended for commercial
applications.
In the event of misuse and improper handling, use of force and interference
not carried out by our authorized service branch, the warranty will become
void.. Your statutory rights are not restricted in any way by this warranty.
DES Ltd
Tel.: [phone]
Fax: [phone]
e-mail: [e-mail]
Kompernass Service Ireland
Tel: [phone] (0,082 EUR/Min.)
Standard call rates apply. Mobile operators may vary.
e-mail: [e-mail]
IB_KH4232_BK35507_LB4A 08.07.2009 13:44 Uhr Seite 9

- 10 -
IB_KH4232_BK35507_LB4A 08.07.2009 13:44 Uhr Seite 10

- 11 -
SPIS TREČCI STRONA
Wskazówki dotyczące bezpieczeństwa 12
Zastosowanie zgodnie z przeznaczeniem 13
Dane techniczne 13
Przegląd urządzenia 14
Niezbędne narzędzia do montażu 14
Montaż i podłączanie 15
Demontaż trzonka napędowego 16
Użytkowanie 17
Czyszczenie i konserwacja 17
Utylizacja 18
Deklaracja zgodności 18
Importer 18
Gwarancja i serwis 19
Przed pierwszym użyciem należy zapoznać się z instrukcją obsługi i zachować
ją w celu późniejszego wykorzystania. W przypadku przekazania urządzenia
osobom trzecim należy przekazać im także instrukcję.
IB_KH4232_BK35507_LB4A 08.07.2009 13:44 Uhr Seite 11

- 12 -
Wskazówki dotyczące bezpieczeństwa
Jak uniknąć wypadku i uszkodzenia urządzenia:
• Używaj pompki tylko wtedy, gdy będzie ona zabezpieczona za pomocą
dołączonego uchwytu przed wypadnięciem, przekręceniem lub przekrzy-
wieniem.
• Przed każdym użyciem pompki sprawdź jej stan techniczny.
Nie używaj pompki, która uległa uszkodzeniu.
Wałkiem napędowym pompki nie da się obracać ręcznie.
Nie wskazuje to na uszkodzenie pompki.
• Używaj wyłącznie węży przystosowanych do ciśnienia minimalnego 3 bar.
• Sprawdź, czy złączki zostało prawidłowo podłączone do węży.
• Nie dopuść do przedostania się cieczy do wiertarki napędzającej pompkę.
Gdy jednak do tego dojdzie, natychmiast wyciągnij wtyczkę z gniazdka.
• To urządzenie nie nadaje się do użytkowania przez dzieci ani osoby
o ograniczonej sprawności fizycznej, ruchowej lub umysłowej przebywające
bez nadzoru opiekuna. Nie można pozwolić dzieciom na zabawę
urządzeniem.
IB_KH4232_BK35507_LB4A 08.07.2009 13:44 Uhr Seite 12

- 13 -
Zastosowanie zgodnie z przeznaczeniem
Ta pompka jest przeznaczona do ...
– dostępnych w sprzedaży wiertarek prawo-/lewoskrętnych z szyjką wrze-
ciona 43 mm i uchwytem zębatym lub uchwytem wiertarskim SDS,
o prędkości obrotowej do 3400 obr./min.,
– pompowania zimnych lub ciepłych (do temp. 40°C) cieczy, takich jak
woda użytkowa lub ściekowa z akwariów lub oczek wodnych.
Ta pompka nniieejest przeznaczona do ...
– pompowania łatwopalnych, wybuchowych, trujących lub żrących cieczy
ani artykułów spożywczych.
– celów przemysłowych ani komercyjnych.
Dane techniczne
Wydatek: maks. 2,4 m3/h
Przyłącze węża: 3/4” (19 mm)
ciśnienie: maks. 3 bar
wysokość tłoczenia: maks. 30 m
Temperatura cieczy: maks. 40°C
Czas pracy na sucho: maks. 12 sekund
Prędkość obrotowa: maks. 3400 obr./min.
IB_KH4232_BK35507_LB4A 08.07.2009 13:44 Uhr Seite 13

- 14 -
Przegląd urządzenia
Zakres dostawy:
qpompka
wwałek napędowy pompki
etrzonek napędowy krótki (do uchwytu zębatego wiertarki)
rtrzonek napędowy długi (do uchwytu SDS)
tmocowanie zaciskowe
yuchwyt
instrukcja obsługi
klucz szczękowy
skrzynka do przechowywania trzonków i klucza szczękowego
Niezbędne narzędzia do montażu
- śrubokręt krzyżakowy
- śrubokręt rowkowy
- klucz szczękowy (dołączony do pompki)
IB_KH4232_BK35507_LB4A 08.07.2009 13:44 Uhr Seite 14

- 15 -
Montaż i podłączanie
➭Zamontuj uchwyt yz mocowaniem zaciskowym tw płytce roboczej,
jak pokazano na ilustracji.
Uchwyt ymożesz również przykręcić śrubami do płytki roboczej
(śruby nie są dołączone do pompki).
Przy korzystaniu z krótkiego trzonka napędowego e...
➭Krótki trzonek napędowy eprzykręć na wałek napędowy wpompki q.
➭Wsuń wiertarkę uuchwytem wiertarskim w uchwyt y.
➭Następnie pompkę qwsuń na uchwyt yw taki sposób, by trzonek
napędowy ewszedł w uchwyt wiertarski, a trzpienie uchwytu y
weszły w otwory mocujące na pompce q.
➭Uchwyt wiertarski dokręć przez wycięcie idotąd, aż nie będzie można
odłączyć pompki qod uchwytu y.
➭Dokręć śrubę z łbem krzyżowym ytak, by wiertarka unie przewróciła się.
➭Podłącz wąż ssący do przyłącza oi wąż ciśnieniowy do przyłącza a.
Zwracaj przy tym uwagę na kierunek przepływu pokazany na
pompce q.
Przy korzystaniu z długiego trzonka napędowego r...
➭Długi trzonek napędowy rprzymocuj do uchwytu wiertarskiego.
➭Wiertarkę uwsuń założonym w uchwycie wiertarskim trzonkiem napę-
dowym rw uchwyt y.
➭Dokręć śrubę z łbem krzyżowym ytak, by wiertarka unie przewróciła się.
IB_KH4232_BK35507_LB4A 08.07.2009 13:44 Uhr Seite 15

- 16 -
➭Pompkę qwsuń na uchwyt yw taki sposób, by trzonek napędowy r
wszedł w gwint wałka napędowego w, a trzpienie uchwytu yw otwory
mocujące na pompce q.
➭Włącz wiertarkę uustawioną na obracanie w prawo z niską prędkością
obrotową, a następnie wsuń pompkę qprosto na trzonek napędowy r.
Trzonek napędowy rw ten sposób zostanie przymocowany w pompce q.
➭Podłącz wąż ssący do przyłącza oi wąż ciśnieniowy do przyłącza a.
Zwracaj przy tym uwagę na kierunek przepływu pokazany na
pompce q.
Demontaż trzonka napędowego
Demontaż krótszego trzonka napędowego e
➭Otwórz uchwyt wiertarski specjalnym kluczem przez wycięcie ii wyjmij
pompkę qz uchwytu y.
➭Za pomocą śrubokręta rowkowego lub klucza szczękowego odkręć trzonek
napędowy eod pompki q.
Demontaż długiego trzonka napędowego r
➭Kluczem szczękowym zakontruj przez wycięcie i wałek napędowy w
pompki q.
➭Włącz wiertarkę uustawioną na obracanie w lewo z niską prędkością
obrotową. Spowoduje to zwolnienie trzonka napędowego rod pompki q.
➭Wyjmij pompkę qz uchwytu y.
➭Wyjmij trzonek napędowy rz uchwytu wiertarskiego.
IB_KH4232_BK35507_LB4A 08.07.2009 13:44 Uhr Seite 16

- 17 -
Użytkowanie
➭Otwarty koniec węża ssącego zanurz pod zasysaną ciecz.
Jest to możliwe tylko wtedy, gdy ...
– gdy wąż ssący nie zasysa powietrza i jego długość nie przekracza 12 m,
– i gdy w trakcie zasysania wąż ciśnieniowy będzie otwarty.
➭Teraz włącz wiertarkę u, by napędzała pompkę q– jednakże nie
zostawiaj uruchomionego urządzenia bez nadzoru, by w razie zagroże-
nia móc szybko zareagować. Koniecznie zwróć uwagę na to, czy wiert-
arka uobraca się w prawo, a więc jak przy wierceniu.
W wiertarce uwyposażonej w regulację obrotów, możesz ustawiać
wydatek pompki.
Uwaga!
Gdy pompka qw ciągu 12 sekund nie zacznie zasysać, wyłącz ją, by uniknąć
zatarcia urządzenia. Z tego powodu unikaj również pracy pompki qjeżeli
wąż po stronie wylotowej będzie zamknięty.
Czyszczenie i konserwacja
Pompkę qczyść suchą lub lekko zwilżoną szmatką. Nie używaj rozpuszczalników
ani środków szorujących powierzchnię, ponieważ mogłoby to uszkodzić pompkę.
Pompka jest urządzenie bezobsługowym.
IB_KH4232_BK35507_LB4A 08.07.2009 13:44 Uhr Seite 17

- 18 -
Utylizacja
W żadnym przypadku nie należy wyrzucać urządzenia do normalnych śmieci
domowych.
Urządzenie należy usuwać poprzez akredytowane lub komunalne zakłady
utylizacji odpadów.
Przestrzegaj aktualnie obowiązujących przepisów. W razie pytań i wątpliwości
odnośnie zasad utylizacji skontaktować z najbliższy zakładem utylizacji.
Wszystkie materiały wchodzące w skład opakowania należy
przekazać do odpowiednich punktów zbiórki odpadów.
Deklaracja zgodności
My, Kompernaß GmbH, Burgstraße 21, D-44867 Bochum, oświadczamy
z pełną odpowiedzialnością, że opisywany tu produkt „pompka na wiertarkę
KH 4232”, do którego odnosi się niniejsza deklaracja, we wprowadzonej
przez nas do obrotu wersji jest zgodny z wytycznymi dyrektywy
WE 2006/42/EC (maszyny).
Niniejsza deklaracja traci swoją ważność w przypadku dokonania jakichkol-
wiek przeróbek produktu bez uzyskania na to naszej zgody.
Bochum, den 03.06.2009
Hans Kompernaß
Prezes
Importer
KOMPERNASS GMBH
BURGSTRASSE 21
D-44867 BOCHUM
www.kompernass.com
IB_KH4232_BK35507_LB4A 08.07.2009 13:44 Uhr Seite 18
