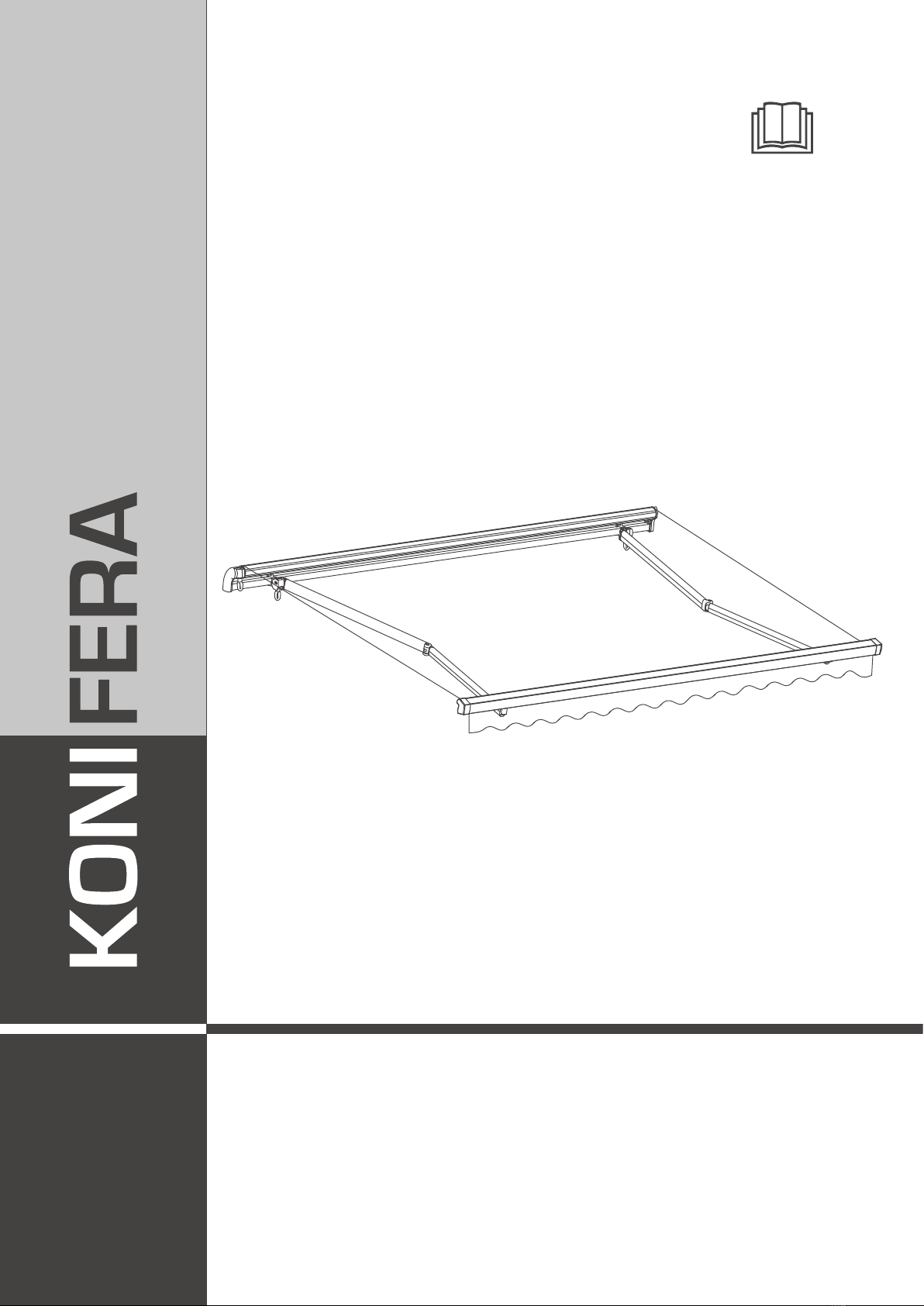

Konifera BW13000SKD User manual

BW13000SKD
Anleitung/Version:
wT-00025/011221
Nachdruck, auch auszugswei-
se, nicht gestattet!
Gebrauchsanleitung
Gelenkarmmarkise mit verstellbarem
Neigungswinkel

Seite DE-2 Inhaltsverzeichnis
Inhaltsverzeichnis
Sicherheit . . . . . . . . . . . . . . . . . . . . . DE-3
Bestimmungsgemäßer Gebrauch . . DE-3
Begriffserklärung . . . . . . . . . . . . . . DE-4
Persönliche Schutzausrüstung . . . . DE-4
Sicherheitshinweise . . . . . . . . . . . . DE-4
Lieferung . . . . . . . . . . . . . . . . . . . . . . DE-9
Lieferumfang . . . . . . . . . . . . . . . . . . DE-9
Lieferung kontrollieren . . . . . . . . . DE-10
Allgemeine Hinweise zum Markisentuch
. . . . . . . . . . . . . . . . . . . . . . . . . . . . DE-10
Montage . . . . . . . . . . . . . . . . . . . . . DE-11
Auspacken . . . . . . . . . . . . . . . . . . DE-11
Benötigtes Werkzeug . . . . . . . . . . DE-11
Markise zusammensetzen . . . . . . DE-11
Montage vorbereiten . . . . . . . . . . . DE-14
Markise montieren . . . . . . . . . . . . DE-14
Tuchneigung der Markise einstellen
. . . . . . . . . . . . . . . . . . . . . . . . . . . . DE-16
Gelenkarme ausrichten . . . . . . . . DE-17
Markise demontieren . . . . . . . . . . DE-17
Bedienung . . . . . . . . . . . . . . . . . . . . DE-18
Bevor Sie beginnen . . . . . . . . . . . DE-18
Liste der Bauteilbezeichnungen . . DE-18
Markise ein-/ausfahren . . . . . . . . . DE-19
Kurbelgetriebe der Markise . . . . . DE-19
Reinigung und Pflege . . . . . . . . . . . DE-21
Aufbewahrung, Transport . . . . . . . . DE-22
Aufbewahrung . . . . . . . . . . . . . . . .DE-22
Retoure . . . . . . . . . . . . . . . . . . . . .DE-22
Fehlersuchtabelle . . . . . . . . . . . . . . .DE-23
Technische Daten . . . . . . . . . . . . . . .DE-24
Markise . . . . . . . . . . . . . . . . . . . . .DE-24
Umweltschutz . . . . . . . . . . . . . . . . . .DE-25
Produkt entsorgen . . . . . . . . . . . . .DE-25
Unser Beitrag zum Schutz der
Ozonschicht . . . . . . . . . . . . . . . . . .DE-25
Service . . . . . . . . . . . . . . . . . . . . . . .DE-26
Beratung, Reklamation und Bestellung
. . . . . . . . . . . . . . . . . . . . . . . . . . . .DE-27
Bevor Sie das Produkt benut-
zen, lesen Sie bitte zuerst die
Sicherheitshinweise und die
Gebrauchsanleitung aufmerksam durch.
Nur so können Sie alle Funktionen sicher
und zuverlässig nutzen.
Beachten Sie unbedingt auch die natio-
nalen Vorschriften in Ihrem Land, die zu-
sätzlich zu den in dieser Anleitung ge-
nannten Vorschriften gültig sind.
Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf.
Geben Sie alle Sicherheitshinweise und
Anweisungen an den nachfolgenden
Verwender des Produkts weiter.

Sicherheit Seite DE-3
Sicherheit
Bestimmungsgemäßer
Gebrauch
Dieses Produkt darf nur als Sonnenschutz
verwendet werden.
Jeder andere Gebrauch ist nicht zulässig!
Insbesondere darf dieses Produkt nicht als
Schutz gegen Regen, Wind oder Schnee
verwendet werden.
Verwenden Sie das Produkt ausschließlich
wie in dieser Gebrauchsanleitung beschrie-
ben. Jede andere Verwendung gilt als nicht
bestimmungsgemäß und kann zu Sach-
schäden oder sogar zu Personenschäden
führen. Der Hersteller übernimmt keine Haf-
tung für Schäden, die durch nicht bestim-
mungsgemäßen Gebrauch entstanden sind.
Diese Gebrauchsanleitung bezieht
sich auf mehrere Artikel mit unter-
schiedlichen Ausstattungen. Daher kann
das abgebildete Produkt in Form und Farbe
von Ihrer Markise abweichen.
Diese Gebrauchsanweisung ist für folgende
Artikel gültig:
Markisentyp Abmaße (Breite × Länge) Bestellnummer
Gelenkarmmarkise 3,95 × 2,5 m 35835209
Gelenkarmmarkise 3,95 × 2,5 m 61074508
Gelenkarmmarkise 3,95 × 2,5 m 69485005
Gelenkarmmarkise 2,95 × 2 m 60368433
Gelenkarmmarkise 2,95 × 2 m 48968326
Gelenkarmmarkise 2,95 × 2 m 51068312
Gelenkarmmarkise 2,95 × 2 m 47936816
Gelenkarmmarkise 2,95 × 2 m 97024919
Gelenkarmmarkise 3,50 × 2 m 13751013
Gelenkarmmarkise 3,50 × 2 m 83561060
Gelenkarmmarkise 3,50 × 2 m 94144316
Gelenkarmmarkise 3,50 × 2 m 27132949
Gelenkarmmarkise 3,50 × 2 m 53204959
Gelenkarmmarkise 2,5 × 2 m 83660124
Gelenkarmmarkise 2,5 × 2 m 74372203
Gelenkarmmarkise 2,5 × 2 m 40812016

Seite DE-4 Sicherheit
Begriffserklärung
Folgende Signalbegriffe finden Sie in dieser
Gebrauchsanleitung.
WARNUNG!
Dieser Signalbegriff bezeichnet eine
Gefährdung mit einem mittleren Risiko-
grad, die, wenn sie nicht vermieden wird,
den Tod oder eine schwere Verletzung zur
Folge haben kann.
VORSICHT!
Dieser Signalbegriff bezeichnet eine
Gefährdung mit einem niedrigen Risiko-
grad, die, wenn sie nicht vermieden wird,
eine geringfügige oder mäßige Verletzung
zur Folge haben kann.
HINWEIS
Dieser Signalbegriff warnt vor möglichen
Sachschäden.
Dieses Symbol verweist auf nützliche
Zusatzinformationen.
Persönliche Schutzausrüstung
Sicherheitshinweise
In diesem Kapitel finden Sie allgemeine
Sicherheitshinweise, die Sie zu Ihrem
eigenen Schutz und zum Schutz Dritter
stets beachten müssen. Beachten Sie
auch die Warnhinweise in den einzelnen
Kapiteln zu Inbetriebnahme, Bedienung,
Aufbau etc.
– Auf eine Markise wirken in ausgefahre-
nem Zustand die unterschiedlichsten,
von Wind oder Regen herrührenden
Kräfte ein. Diese zum Teil erheblichen
Kräfte müssen von der Markise aufge-
nommen und über die Befestigungs-
konsolen auf die Montageebene über-
tragen werden. Stellen Sie daher vor
dem ersten Gebrauch sicher, dass
sämtliche Schrauben fest angezogen
sind.
– Bei extremer Belastung können an den
Befestigungsschrauben hohe Zug-
kräfte auftreten. Stellen Sie daher
sicher, dass die Montagefläche ausrei-
chend tragfähig ist. Befragen Sie bei
unsicheren Untergründen einen Fach-
mann.
– Eine sichere und gefahrlose Nutzung
der Markise kann nur gewährleistet
werden, wenn sie regelmäßig überprüft
und gewartet wird. Die Markise ist
regelmäßig auf Anzeichen von Ver-
schleiß oder Beschädigungen an
Bespannung und Gestell zu untersu-
chen.
– Verwenden Sie zur Installation des Pro-
duktes nur geeignetes Befestigungs-
material. Zur korrekten Auswahl befra-
gen Sie bitte einen Fachmann.
– Produkt nicht in der Nähe von Wärme-
quellen wie z.B. Heiz- oder Grillgeräten
benutzen.
– Nicht an Orten hoher Temperatur ver-
wenden, wie z.B. an Wänden in der
Nähe von Öfen.
– Grillen Sie nicht in der Nähe der Mar-
kise und entzünden Sie kein Feuer in
der Nähe der Markise.
Tragen Sie bei der Montage (Bohrun-
gen) eine Staubschutzmaske.
Tragen Sie bei der Montage einen
Schutzhelm.
Bei der Montage (Bohrungen) des
Produktes besteht Gefahr durch
umherfliegende Splitter! Tragen Sie
eine Schutzbrille.
Tragen Sie bei der Montage Sicher-
heitsschuhe.
Tragen Sie bei der Montage Schutz-
handschuhe.

Sicherheit Seite DE-5
– Verändern Sie keine Bauteile an der
Markise.
– Beim Ein- oder Ausfahren der Markise
nicht in das Gehäuse hineingreifen.
– VerwendenSienurOriginal-Ersatzteile.
Nur diese Ersatzteile sind für das Pro-
dukt konstruiert und geeignet. Andere
Ersatzteile führen nicht nur zu einem
Verlust der Garantie, sie können auch
Sie und Ihre Umwelt gefährden.
– Stellen Sie sicher, dass sich Personen,
insbesondere Kinder nicht an der Mar-
kise hochziehen. Die Markise kann her-
unterfallen. Verletzungen und/oder
Sachschäden können die Folgen sein.
– Um Beschädigungen zu vermeiden,
darf die Markise bei starkem Wind nicht
ausgefahren werden.
– Das Montagematerial ist für die Mon-
tage der Markise an Beton und massi-
ves Mauerwerk ausgelegt. Für eine
Montage an Wände aus anderen Mate-
rialien müssen andere Wandanker ver-
wendet werden. Wenden Sie sich mit
Fragen diesbezüglich an einen Fach-
mann.
WARNUNG!
Erstickungsgefahr!
Kinder können sich in der Verpackungsfo-
lie verfangen oder Kleinteile verschlucken
und ersticken.
– Kinder nicht mit der Verpackungsfolie
spielen lassen.
– Kinder daran hindern, Kleinteile vom
Produkt abzuziehen oder aus dem
Zubehörbeutel zu nehmen und in den
Mund zu stecken.
VORSICHT!
Gefahren für Kinder und Personen
mit eingeschränkten physischen,
sensorischen oder geistigen
Fähigkeiten!
– Dieses Produkt ist nicht dafür bestimmt,
durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sen-
sorischen oder geistigen Fähigkeiten
oder Mangel an Erfahrung und/oder
Wissen benutzt zu werden, es sei denn,
sie werden durch eine für ihre Sicher-
heit zuständige Person beaufsichtigt
odererhielten vondieser Anweisungen,
wie das Produkt zu benutzen ist.
– Kinder dürfen nicht mit dem Produkt
spielen.
– Reinigung und Benutzer-Wartung dür-
fen nicht von Kindern ohne Beaufsichti-
gung durchgeführt werden.
– Sicherstellen, dass Kinder keinen
Zugriff auf das Produkt haben, wenn sie
unbeaufsichtigt sind.
Qualifikation
– Die Montageanleitung richtet sich an
den qualifizierten Monteur, der über
versierte Kenntnisse in folgenden
Bereichen verfügt:
– Arbeitsschutz, Betriebssicherheit
und Unfallverhütungsvorschriften
– Umgang mit Leitern und Gerüsten
– Handhabung und Transport von lan-
gen, schweren Bauteilen
– Umgang mit Werkzeugen und
Maschinen
– Einbringung von Befestigungsmit-
teln
Installation nur durch Fachpersonal

Seite DE-6 Sicherheit
– Beurteilung der Bausubstanz (Wen-
den Sie sich mit Fragen diesbezüg-
lich an einen Fachmann.)
– Inbetriebnahme und Betrieb des
Produktes
Wird über eine dieser Qualifikationen nicht
verfügt, muss ein fachkundiges Monta-
geunternehmen beauftragt werden.
Manuelle Bedienung
– Bei einem Stromausfall lässt sich die
Markise mit einer Handkurbel bedie-
nen.
– Das Bedienteil der Handkurbel muss in
einer Höhe von weniger als 1,8 Metern
zugänglich sein.
– Vorsicht beim Ausfahren der Markise,
weil diese infolge schwacher oder
defekter Federn schnell herabfallen
kann.
Hochziehen mit Seilen
– Muss die Markise in einen höheren
Bereich mit Hilfe von Seilen hochgezo-
gen werden, so ist die Markise
– aus der Verpackung zu nehmen,
– mit den Zugseilen so zu verbinden,
dass diese nicht herausrutschen
kann,
– in waagerechter Lage gleichmäßig
hoch zu ziehen.
Montagekonsolen
– Vor Beginn der Montage ist zu prüfen,
– ob die gelieferten Montagekonsolen
in Art und Anzahl mit dem Lieferum-
fang übereinstimmen,
– ob die bei der Bestellung gemachten
Angaben über den Befestigungsun-
tergrund mit dem tatsächlich vorge-
fundenem Befestigungsuntergrund
übereinstimmen.
– Sollten hierbei Abweichungen festge-
stellt werden, welche die Sicherheit
beeinträchtigen, so darf die Montage
nicht durchgeführt werden.
Befestigung
– Prüfen Sie mit entsprechenden Gerä-
ten vor dem Arbeiten, ob sich evtl. ver-
borgene Versorgungsleitungen im
Arbeitsbereich befinden. Fragen Sie im
Zweifelsfall bei der zuständigen Versor-
gungsgesellschaft nach. Kontakt mit
elektrischen Leitungen kann zu Feuer
und elektrischem Schlag führen.
Beschädigen einer Gasleitung kann zur
Explosion führen. Beschädigen einer
Wasserleitung führt zu großen Sach-
schäden oder kann einen elektrischen
Schlag verursachen.
– Die Markise erfüllt die wie in den techni-
schen Daten angegebene Windwider-
standsklasse (siehe „Technische
Daten“ auf Seite DE-24).
– Im montierten Zustand erfüllt sie diese
Anforderungen nur, wenn
– die Markise mit in dieser Betriebsan-
leitung aufgeführten Art und Anzahl
von Konsolen montiert ist,
– die Markise unter Berücksichtigung
der angegebenen Dübelauszugs-
kräfte montiert ist,
– bei der Montage die im Lieferumfang
befindlichen Wandanker verwendet
wurden.
– Alle Schrauben, Muttern, etc. von Zeit
zu Zeit auf festen Sitz kontrollieren.
– Die Markise darf nur auf tragfähigem
Untergrund montiert werden.
– Montieren Sie die Markise möglichst
nicht bei Frost und Schnee. Andernfalls
kann es zu Beschädigungen der Mar-
kise kommen.

Sicherheit Seite DE-7
– Achten Sie darauf, dass die Befesti-
gungsfläche eben ist. Unebene Flä-
chen beeinträchtigen den festen Sitz.
Aufstiegshilfen
– Aufstiegshilfen dürfen nicht an der Mar-
kise angelehnt oder befestigt werden.
Sie müssen einen festen Stand haben
und genügend Halt bieten. Verwenden
Sie nur Aufstiegshilfen, die eine ausrei-
chend hohe Tragkraft haben.
Absturzsicherung
– Bei Arbeiten in größeren Höhen besteht
Absturzgefahr. Es sind geeignete
Absturzsicherungen zu nutzen.
Unkontrollierte Bedienung
– Bei manueller Bedienung muss die
Bedienkurbel ausgehängt und sicher
verwahrt werden.
Probelauf
– Beim ersten Ausfahren darf sich nie-
mand im Fahrbereich oder unter der
Markise befinden. Die Befestigungsmit-
tel und Konsolen sind nach dem ersten
Ausfahren einer optischen Kontrolle zu
unterziehen.
Nutzung bei Regen
– Ist die Neigung der Markise geringer als
25% = 14°, gemessen von der Waage-
rechten, so darf diese im Regen nicht
ausgefahren werden. Es besteht die
Gefahr einer Wassersackbildung im
Markisentuch, durch den die Markise
beschädigt werden oder abstürzen
kann.
Nutzung bei Wind
– Bei vorschriftsmäßiger Montage erfüllt
die Markise die Anforderungen der in
den technischen Daten angegebenen
Windwiderstandsklasse.
– Die Markise darf nur bis zu den in der
deklarierten Windwiderstandklasse
genannten Windgeschwindigkeiten
genutzt werden.
Nutzung bei Schnee und Eis
– Die Markise darf bei Schneefall oder
Frostgefahr nicht ausgefahren werden.
Es besteht die Gefahr, dass die Markise
beschädigt wird oder abstürzt.
– Eine Automatiksteuerung muss unbe-
dingt bei Frostgefahr ausgeschaltet
werden.
Laub und Fremdkörper
– Laub und sonstige auf dem Markisen-
tuch, im Markisenkasten und in den
Führungsschienen liegende Fremdkör-
per sind sofort zu beseitigen. Es
besteht die Gefahr, dass die Markise
beschädigt wird oder abstürzt.
Hindernisse
– Im Ausfahrbereich der Markise dürfen
sich keine Hindernisse befinden. Es
besteht die Gefahr, dass Personen dort
eingequetscht werden.
– Es bestehen Quetsch- und Scherberei-
che zwischen den beweglichen Teilen
der Markise. Kleidungsstücke bzw. Kör-
perteile können eingezogen werden.
– Zusätzliche Belastungen der Markise
durch angehängte Gegenstände oder
durch Seilabspannungen können zu
Beschädigungen oder zum Absturz der
Markise führen und sind daher nicht
zulässig.

Seite DE-8 Sicherheit
Wartung
– Eine sichere und gefahrlose Nutzung
der Markise kann nur gewährleistet
werden, wenn die Anlage regelmäßig
geprüft und gewartet wird. Die Markise
ist regelmäßig auf Anzeichen von Ver-
schleiß oder Beschädigung an Bespan-
nung und Gestell zu untersuchen.
– Sollten Beschädigungen festgestellt
werden, so ist eine Fachkraft mit der
Reparatur zu beauftragen. Reparatur-
bedürftige Markisen dürfen nicht ver-
wendet werden.
– Untersuchen Sie die Markise regelmä-
ßig auf Anzeichen von Verschleiß oder
Beschädigungen
– Alle Schrauben, Muttern, etc. von Zeit
zu Zeit auf festen Sitz kontrollieren.

Lieferung Seite DE-9
Lieferung
Lieferumfang
A1A2
A3
B1
B2
G H
M6×45
x1 x1
x1
x1
x1
x1 x1
Ø6.5 M6
A4x4 A5x4 A6x4
Ix4
ST5×15
Jx1 Kx2
M6×40
Ex1
M8
Lx2 Mx2
B3x1
ST4×15
B4x12 Cx6
D1D2
D3
x1 x1
x1 D4x1 D5x1
O
Px1 Qx3
Sx1
Fx1
x2
N1x2
N2x2*
x3*
Rx4*
x6*
A7
A8
x1
x1

Seite DE-10 Lieferung
Die Stückzahl von Wandankern und Befestigungskonsolen ist abhängig von der Breite
Ihrer Markise:
Lieferung kontrollieren
1. Transportieren Sie das Produkt an einen
geeigneten Standort und packen Sie es
aus.
2. Entfernen Sie alle Verpackungsteile,
Kunststoffprofile, Klebestreifen und
Schaumpolster.
3. Prüfen Sie, ob die Lieferung vollständig
ist.
4. Kontrollieren Sie, ob das Produkt Trans-
portschäden aufweist.
5. Sollte die Lieferung unvollständig sein
oder das Produkt einen Transportscha-
den aufweisen, nehmen Sie Kontakt mit
Ihrem Versandhaus auf (siehe „Service“
auf Seite DE-26).
Allgemeine Hinweise zum
Markisentuch
Markisentücher sind Hochleistungspro-
dukte. Dennoch sind auch nach dem heuti-
gen Stand der Technik und den Anforderun-
gen des Umweltschutzes ihrer Perfektion
Grenzen gesetzt. Bestimmte Erscheinun-
gen im Tuch, die mitunter beanstandet wer-
den, sind trotz ausgereifter Produktions- und
Verarbeitungstechnik möglich.
Grundsätzlich treten diese Effekte in unter-
schiedlichen Stärken bei fast allen Marki-
sentüchern auf. Sie mindern aber in keiner
Weise die Qualität der Tücher.
Um Irritationen zu vermeiden, wollen wir Sie
im Rahmen der Verbraucheraufklärung auf
die nachstehenden Eigenschaften aus-
drücklich hinweisen: *
– Knickfalten entstehen bei der Konfektion
und beim Falten der Markisentücher.
Dabei kann es, speziell bei hellen Far-
ben, im Knick zu Oberflächeneffekten
(Pigmentverschiebungen) kommen, die
im Gegenlicht dunkler (wie Schmutzstrei-
ten) wirken. Sie mindern den Wert und
die Gebrauchstauglichkeit der Markise
nicht.
– Kreideeffekte sind helle Streifen, die bei
der Verarbeitung auf veredelter Ware
entstehen und sich auch bei größter
Sorgfalt nicht immer völlig vermeiden las-
sen. Sie sind daher ebenfalls kein Rekla-
mationsgrund.
– Regenbeständigkeit: Acryl- und Polyes-
ter- Sonnenschutzmarkisenstoffe sind
wasserabweisend imprägniert und halten
bei einer Mindestneigung von 14° einem
leichten, kurzen Regen stand. Bei stärke-
rem oder längerem Regen müssen Mar-
kisen eingefahren werden, um Schäden
zu vermeiden. Nass eingerollte Markisen
sind baldmöglichst zum Trocknen wieder
auszutehren.
– Welligkeiten im Saum-, Naht- und Bah-
nenbereich entstehen durch Mehrfachla-
gen des Gewebes und unterschiedliche
Wickelstärken auf der Tuchwelle.
Dadurch entstehende Stoffspannungen
können Welligkeiten (z.B. Waffel- oder
Fischgrätenmuster) auslösen.
– Das Nähgarn des Tuches muss nicht die
gleiche Farbe haben wie das Tuchteil, in
welchem sich die Naht befindet.
*) (Auszug aus: Wichtige Verbraucherinfor-
mationen: ‚Produkteigenschaften von
Markisentüchern’ vom Industrieverband
Technische Textilien – Rollladen – Son-
nenschutz e.V.).
Breite der Markise Befestigungskonsolen Wandanker
< 3,3 m 2 4
3,3–4,25 m 3 6

Montage Seite DE-11
Montage
Auspacken
WARNUNG!
Erstickungsgefahr!
Kinder können sich in der Verpackungsfo-
lie verfangen oder Kleinteile verschlucken
und ersticken.
– Kinder nicht mit der Verpackungsfolie
spielen lassen.
– Kinder daran hindern, Kleinteile vom
Produkt abzuziehen oder aus dem
Zubehörbeutel zu nehmen und in den
Mund zu stecken.
VORSICHT!
Verletzungsgefahr!
Unsachgemäßer Umgang mit dem Pro-
dukt kann zu Verletzungen führen.
– Das Produkt ist schwer und unhandlich.
Beim Transport die Hilfe einer weiteren
Person in Anspruch nehmen.
– Vermeiden Sie das plötzliche Ausklap-
pen von Teilen, vor allem der Gelen-
karme.
HINWEIS
Beschädigungsgefahr!
Unsachgemäßer Umgang mit dem Pro-
dukt kann zu Beschädigungen führen.
– Zum Auspacken keine scharfen oder
spitzen Gegenstände verwenden.
Benötigtes Werkzeug
Das benötigte Werkzeug ist nicht im
Lieferumfang enthalten.
Markise zusammensetzen
10 mm
14 mm
19 mm
ø12 mm
13 mm
B1B3
B1
B4
1
D1D3D2
B4
2

Seite DE-12 Montage
– Markisenbreite 2,95 m: L = 330 mm
– Markisenbreite 3,5 m: L = 550 mm
– Markisenbreite 3,95 m: L = 580 mm
1. Einstecken
2. Durch den Stoff und die vordere Stange stecken
A7A3A8
A4
A5
A6
3
A1A2
LL
4
K
J
G F H
5
Q
1
2
P
C
6

Montage Seite DE-13
D4CLED5
7
I
8
I
H
9

Seite DE-14 Montage

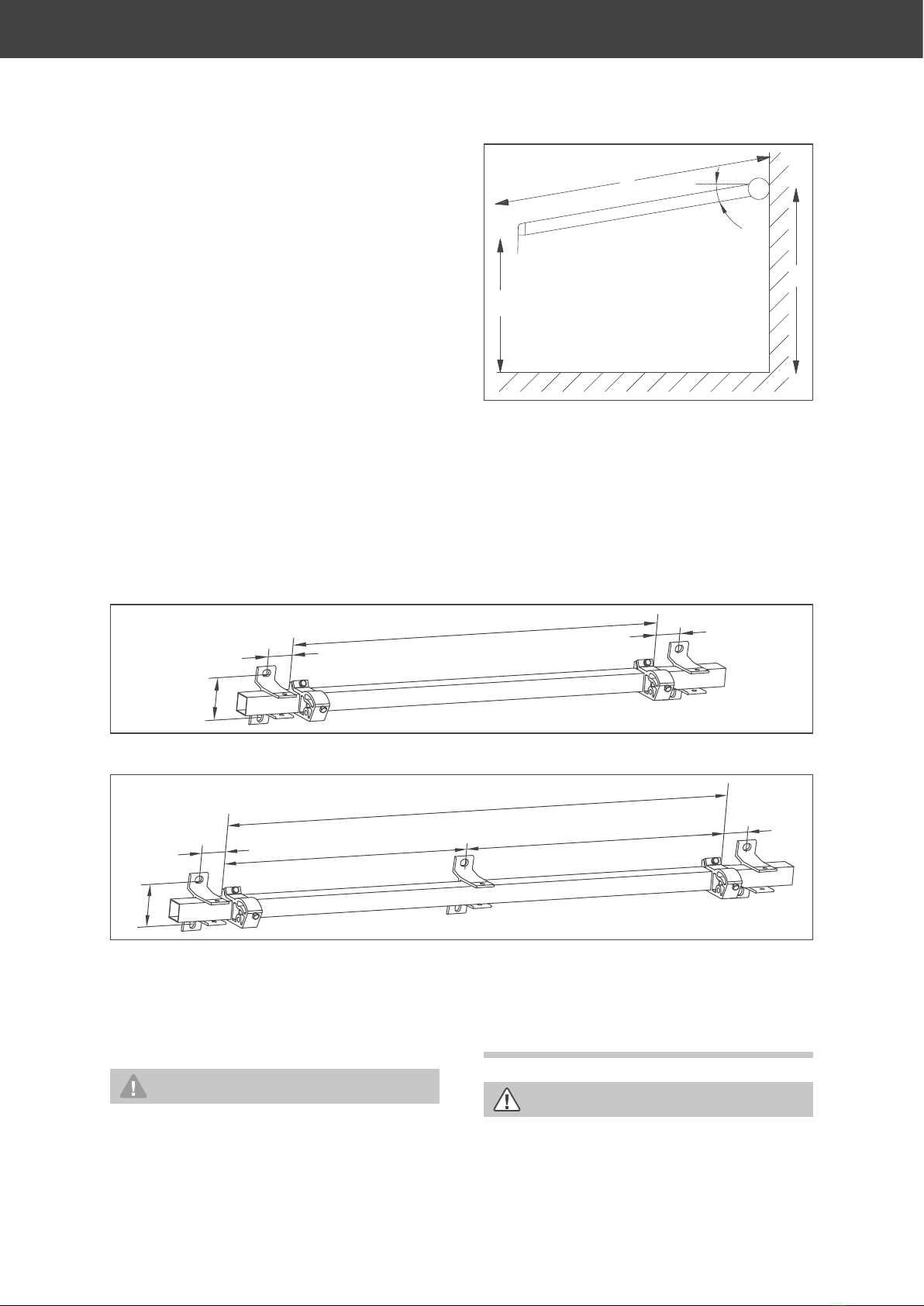

Montage vorbereiten
Einbauhöhe
Bestimmen Sie die Höhe, in welcher die
Markise an der Wand befestigt werden soll.
Soll die Markise über einer Tür montiert wer-
den, muss sie mindestens 20 cm über der
Tür angebracht werden. Beachten Sie auch
den Neigungswinkel der Markise. Der Min-
destneigungswinkel des Tuches zum Was-
serablauf bei Regen muss 14° betragen.
Der Winkel kann nach der Montage bei
Bedarf leicht verstellt werden. Die vordere
Fallstange (Ausfallprofil) sollte im ausgefah-
renen Zustand eine Durchgangshöhe von
mindestens 2,5 m haben.
–α= 10°: C = A + H × 0,17
–α= 30°: C = A + H × 0,5
–α= 45°: C = A + H × 0,71
Abstand zwischen benachbarten Befestigungskonsolen
– X = Abstand zwischen Armhaltern
– Y = 84 mm
– Z = 50 mm
Abstand zwischen benachbarten Befestigungskonsolen, wenn die Markisenbreite < 3,3 m ist.
Abstand zwischen benachbarten Befestigungskonsolen, wenn die Markisenbreite 3,3–4,25 m
beträgt.
Markise montieren
WARNUNG!
Verletzungsgefahr!
Auf eine Markise wirken bei Wind große
Kräfte ein. Eine unsachgemäß montierte
Markise kann sich losreißen und zu
schweren Verletzungen führen.
VORSICHT!
Sturzgefahr!
Bei der Montage auf sicheren Stand ach-
ten.
Schnittgefahr!
H
C
A
α
X
ZZ
Y
X
X/2 X/2
ZZ
Y

Montage Seite DE-15
Blechteile können scharfe Kanten haben.
Seien Sie bei der Montage vorsichtig und
tragen Sie Schutzhandschuhe.
Verletzungsgefahr!
Zur Montage der Markise sind drei Perso-
nen notwendig. Es wird eine Leiter benö-
tigt. Die Markise muss exakt waagerecht
angebracht werden, um ein reibungsloses
Aus- und Einfahren zu gewährleisten.
Überprüfen Sie vor Inbetriebnahme unbe-
dingt den festen Sitz aller Schrauben und
anderer Befestigungsmittel.
HINWEIS
Beschädigungsgefahr!
Überstehende Gewindestangen so weit
kürzen, dass eine Beschädigung von Mar-
kisenteilen und Markisentuch ausge-
schlossen ist.
• Abmaße an vorgesehener Stelle an die
Wand übertragen.
• Zeichnen Sie hierfür eine exakt horizon-
tale Linie in der gewünschten Höhe an
die Wand. Verwenden Sie hierfür ein lan-
ges Maßband und kontrollieren Sie die
Lage der Linie mit Hilfe einer Wasser-
waage.
• Zur Bestimmung der Positionen der
Bohrlöcher stecken Sie jeweils eine Kon-
sole im Nahbereich eines Armhalters (20
cm links oder rechts neben einem Arm-
halter) auf das Tragrohr. Wenn genug
Montagefreiraum vorhanden ist, sollten
Sie den jeweils äußeren Bereich (20 cm)
neben einem Armhalter für die Montage
nutzen. Eine vorhandene dritte Konsole
wird in der Markisenmitte positioniert.
• Die gewählten Positionen der Konsolen
werden jetzt auf dem Tragrohr markiert.
Messen Sie die Positionen in Bezug zu
einem Fixpunkt (z.B. Markisenende) aus
und übertragen Sie die Messwerte ent-
lang der horizontalen Linie auf den
Befestigungsuntergrund als Markierun-
gen. An diese Markierungen legen Sie
jetzt jeweils eine Konsole als Schablone
an und übertragen Sie die Lage der
Befestigungslöcher auf die Wand.
• An angezeichneten Positionen bohren;
dabei etwas tiefer bohren, als Befesti-
gungsmittel lang sind.
• Befestigungsmittel in Bohrungen einset-
zen.
• Konsolen horizontal und vertikal zueinan-
der ausrichten und mit Befestigungsmit-
tel verschrauben.
– Montagereihenfolge: Konsole, Unterleg-
scheiben, Sicherungsring, Muttern.
• Die Markise mit zwei Personen in die
Konsolen einhängen. Dazu das Trage-
rohr der Markise in die Konsolen hängen.
110 mm

Seite DE-16 Montage
• Mutter von oben aufsetzen, Schraube mit
Unterlegscheibe von unten eindrehen
und festziehen.
• Gelenkösen wie abgebildet aufstecken
und mit Klemmen sichern.
Tuchneigung der Markise
einstellen
HINWEIS
Mögliche Schäden am Markisentuch!
Die Tuchneigung muss auf beiden Seiten
gleich eingestellt sein. Bei nicht waage-
rechter Fallstange rollt das Markisentuch
ungleichmäßig auf, was zu Beschädigun-
gen führen kann.
Gefahr von Sachschäden!
Achten Sie darauf, dass die Markise nur
zu einem Drittel ausgefahren sein darf,
wenn Sie den Neigungswinkel verstellen.
Verstellen Sie den Neigungswinkel nie-
mals, wenn die Markise weiter ausgefah-
ren ist. Andernfalls kann es zu Beschädi-
gungen der Markise kommen.
Je nach Bedarf können Sie die Tuchneigung
zwischen 5° und 21° einstellen. Achten Sie
darauf, dass zum Ablauf von Regenwasser
mindestens 14° Tuchneigung notwendig
sind. Zum Einstellen der Tuchneigung täti-
gen Sie folgende Arbeitsschritte:
• Markise ganz ausfahren.
• Handkurbel in linke Gelenköse einhän-
gen.
• Durch Drehen der Kurbel die gewünschte
Neigung instellen.
• Die gleichen Arbeitsschritte am rechten
Armhalter durchführen.
• Fallstange der Markise mit Wasserwaage
auf waagerechte Lage prüfen.
• Bei Bedarf einseitig nachstellen, bis Fall-
stange waagerecht ist.
• Neigungswinkel: siehe „Technische
Daten“ auf Seite DE-24
• Nach Einstellung der Neigung ist es not-
wendig zu kontrollieren ob die Markise
weiterhin korrekt schließt.

Montage Seite DE-17
Gelenkarme ausrichten
• Markise zur Hälfte ausfahren.
• Ausrichtung der Gelenkarme überprüfen:
die Knickgelenke müssen auf einer
Ebene sein.
• Das Fallrohr zu den Gelenkarmen soweit
verschieben, bis die Knickgelenke der
Gelenkarme auf einer Ebene sind.
• Markise zum Testen vollständig aus- und
einfahren.
• Verschieben des Fallrohres so lange wie-
derholen bis die Gelenkarme parallel zu
Fallrohr und Tuchwelle schließen.
Markise demontieren
Wenn Sie die Markise nicht mehr benutzen
möchten oder sie entsorgen möchten, müs-
sen Sie sie demontieren.
WARNUNG!
Verletzungsgefahr!
Zur Demontage der Markise sind drei Per-
sonen notwendig.
VORSICHT!
Verletzungsgefahr!
Sicherheitstipps und Anweisungen müs-
sen auch bei der Demontage befolgt wer-
den.
• Fahren Sie die Markise vollständig ein,
bevor Sie mit der Demontage beginnen.
• Binden Sie die Kassette der Markise
zusammen, um unbeabsichtigtes Entfal-
ten zu verhindern. Unbeabsichtigtes Ent-
falten kann zu Schäden oder Verletzun-
gen führen.
• Befolgen Sie die Montageanweisungen
(siehe „Markise montieren“ auf
Seite DE-14) in umgekehrter Reihen-
folge.

Seite DE-18 Bedienung
Bedienung
Bevor Sie beginnen
• Lesen Sie das Kapitel „Sicherheit“ auf
Seite DE-3 und alle Sicherheitshinweise.
Überprüfen Sie den sicheren Zustand des
Produktes:
• Prüfen Sie, ob es sichtbare Defekte gibt.
• Prüfen Sie, ob alle Teile des Produktes
fest montiert sind.
• Stellen Sie sicher, dass sich im Fahrbe-
reich keine Personen oder Gegenstände
befinden.

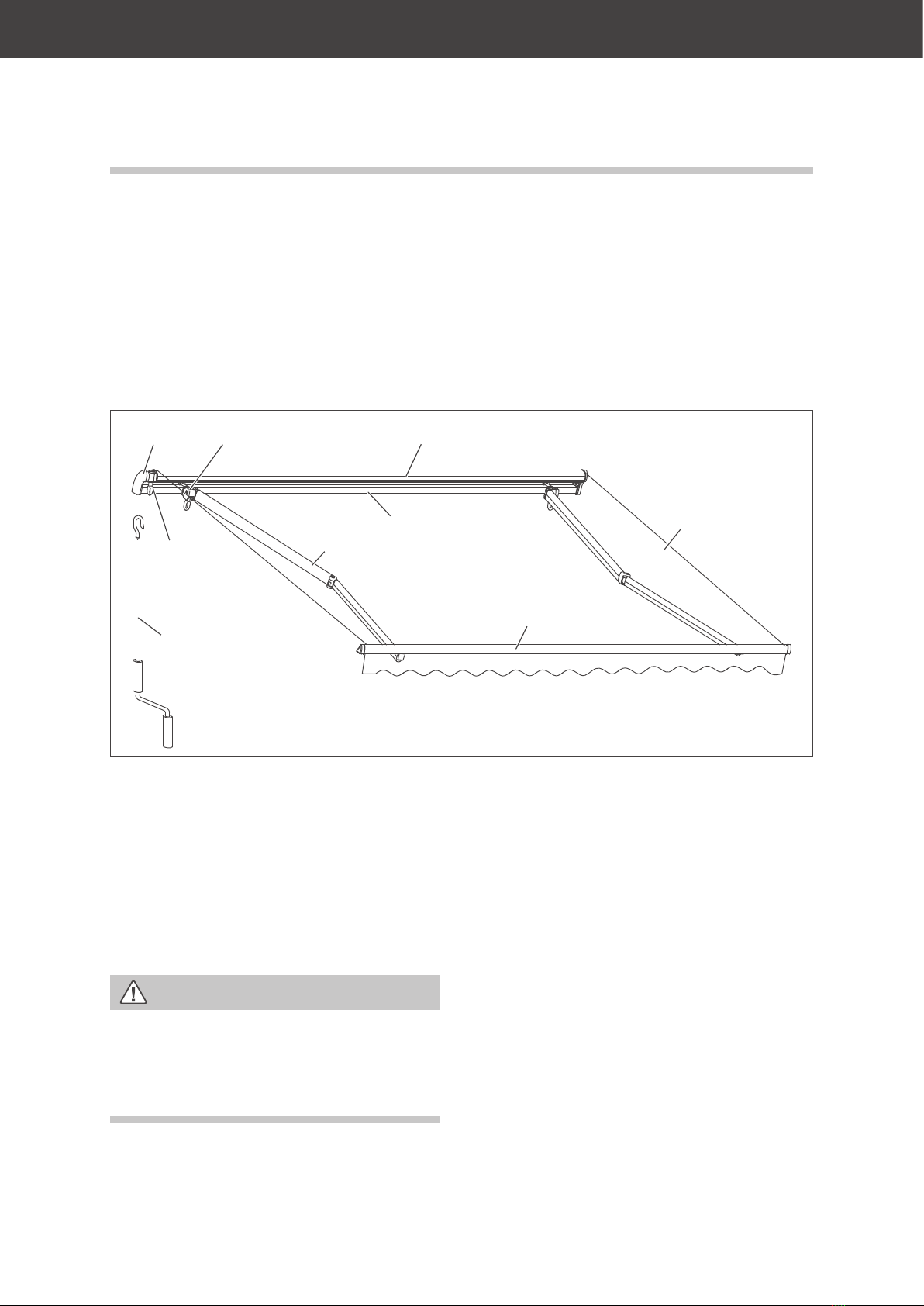

Liste der Bauteilbezeichnungen
(1) Endkappe*
(2) Armhalter*
(3) Tuchwelle*
(4) Markisenstoff
(5) Ausfallprofil*
(6) Tragrohr*
(7) Gelenkarm*
(8) Getriebeöse*
(9) Handkurbel
VORSICHT!
Verletzungsgefahr!
Wenn mit [*] gekennzeichnete Zubehör-
teile beschädigt sind, verwenden Sie das
Produkt nicht, bevor diese ersetzt wurden.
(1) * (2) * (3) *
(9)
(4)
(5) *
(7) * (6) *
(8) *

Bedienung Seite DE-19
Markise ein-/ausfahren
Siehe auch „Liste der Bauteilbezeichnun-
gen“ auf Seite DE-18
• Haken Sie die Kurbel in die Getriebeöse
ein.
• Drehen Sie die Kurbel im Uhrzeigersinn,
um die Markise auszufahren.
• Drehen Sie die Kurbel gegen den Uhrzei-
gersinn, um die Markise einzufahren.
• Achten Sie darauf, dass der Markisen-
stoff im ausgefahrenen Zustand stets
gespannt ist. Drehen Sie die Kurbel ggf.
so lange gegen den Uhrzeigersinn, bis
der Markisenstoff gespannt ist.
HINWEIS
Gefahr von Sachschäden!
Drehen Sie die Kurbel nicht weiter, wenn
das Ausfallprofil am Rollkasten anliegt.
Kurbelgetriebe der Markise
HINWEIS
Unbedingt beachten:
Das Kurbelgetriebe der Markise besitzt
keinen Anschlag zur Begrenzung der
Umdrehungen der Tuchwelle. Um
Beschädigungen am Tuch zu vermeiden,
ist daher darauf zu achten, dass das Mar-
kisentuch immer oben herum auf die
Tuchwelle gewickelt wird.
– Bei vorhandener falscher Wickelrichtung
das Tuch komplett abwickeln. Es ist dann
vollkommen schlaff und wird nun beim
Weiterwickeln in die gleiche Drehrichtung
wieder oben herum aufgewickelt.
– Das Tuch muss stramm gewickelt sein!

Seite DE-20 Bedienung
– Zur Vermeidung von großem Verschleiß
an der Kurbel und der Kurbelöse des
Getriebes halten Sie die Handkurbel
beim Drehen senkrecht.
