Kratki H11B User manual

kratki
ZAMEK INTELIGENTNY
SMART LOCK
Instrukcja użytkownika
User manual
(PL)
(EN)

2
Special Attention:
1. Mechanical keys please keep outdoor, just in case keys lock in
doors.
2. Please charge for the battery when low wattage alarm.
3. Reading this manual carefully before installation, and keep it for
future reference.
UWAGA:
1. Tradycyjne klucze powinny być przechowywane poza
pomieszczeniem z inteligentnym zamkiem w obawie przed
zatrzaśnięciem kluczy wewnątrz.
2. Pamiętaj o naładowaniu baterii - ostrzeżenie o niskim stanie
baterii
3. Przeczytaj uważnie instrukcję przed instalacją zamka i zachowaj
ją na przyszłość.

3
PL
ZAMEK INTELIGENTNY
Instrukcja użytkownika

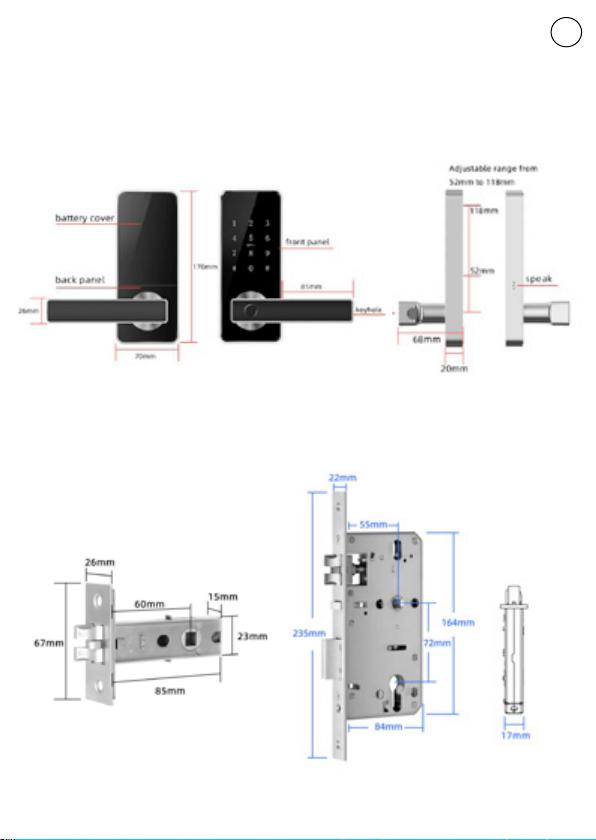

1. Budowa Zamka
2. Wkładki
Osłona bateri
mikrofon
Panel przedni
Panel tylny
Zakres regulacji od
52mm do 118mm
Dziurka
od klucza

4
3. Instalacja

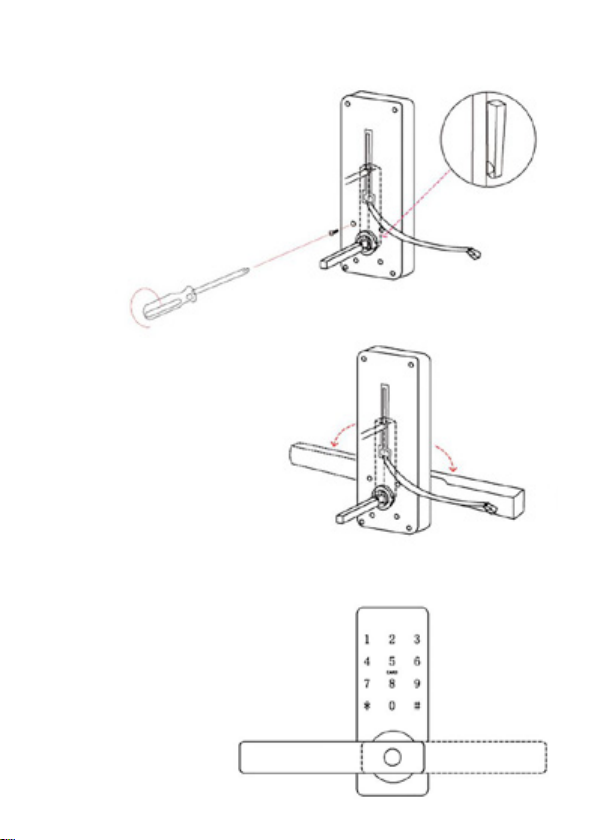

3.1. Obracanie uchwytu klamki
Krok 2.
Krok 3.
Krok 1.
Ponownie wkręcić śruby po ustawieniu kierunku uchwytu
Odchyl uchwyt w lewo
jeśli drzwi będą otwierane na lewo.
Odchyl uchwyt w prawo
jeśli drzwi będą otwierane na prawo.
Poluzuj cztery śruby

5

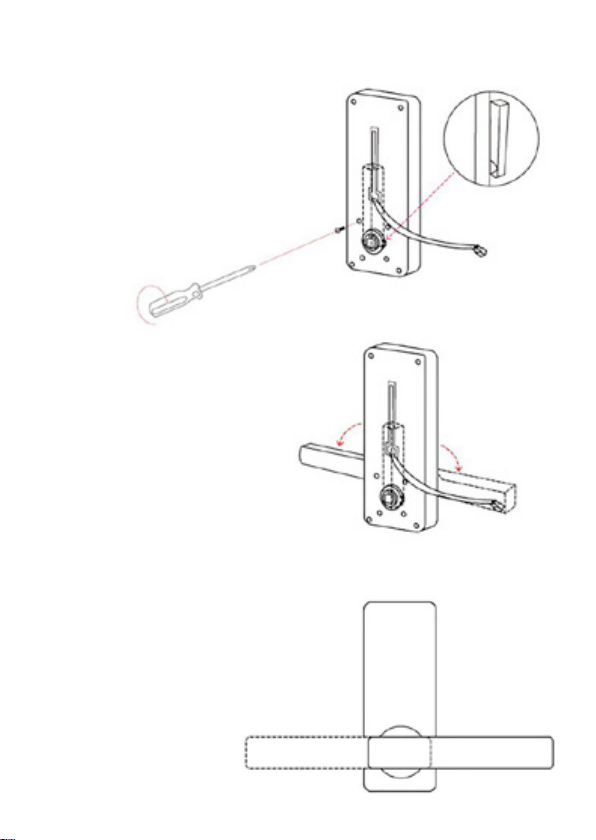

Krok 2.
Krok 3.
Krok 1.
Ponownie wkręcić śruby po ustawieniu kierunku uchwytu
Odchyl uchwyt w lewo
jeśli drzwi będą otwierane na lewo.
Odchyl uchwyt w prawo
jeśli drzwi będą otwierane na prawo.
Poluzuj cztery śruby
Powtórz czynności przy klamce wewnętrznej

6

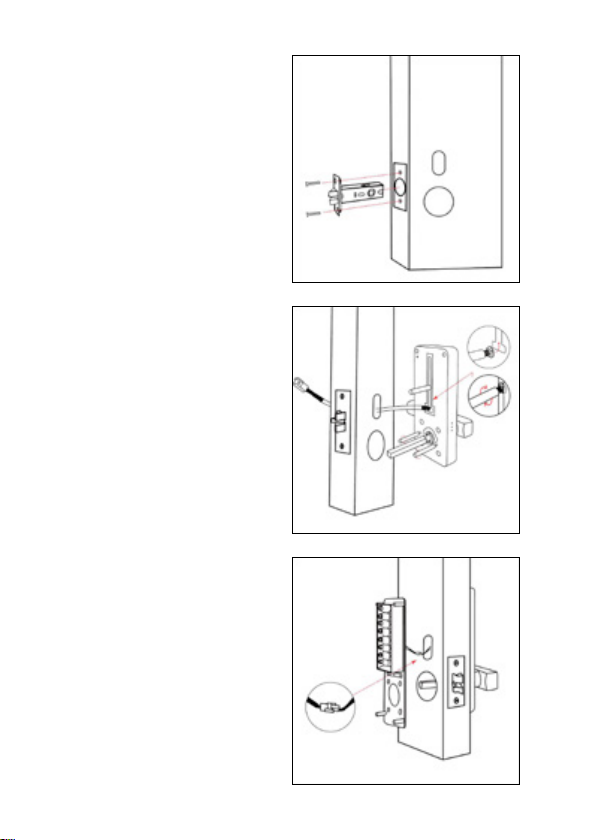

Krok 1.
Umieść wkładkę w drzwiach
Krok 2.
Zamontuj w obudowie
śrubę przesuwną
Miejsce obudowy śruby można regulować
w zakresie od 55 mm do 100 mm
od kwadratowego wału.
W zależności od lokalizacji otworu
lub starego otworu drzwiowego.
Krok 3.
Połącz kable obu paneli
szybkozłączką
3.2 Schemat instalacji

7

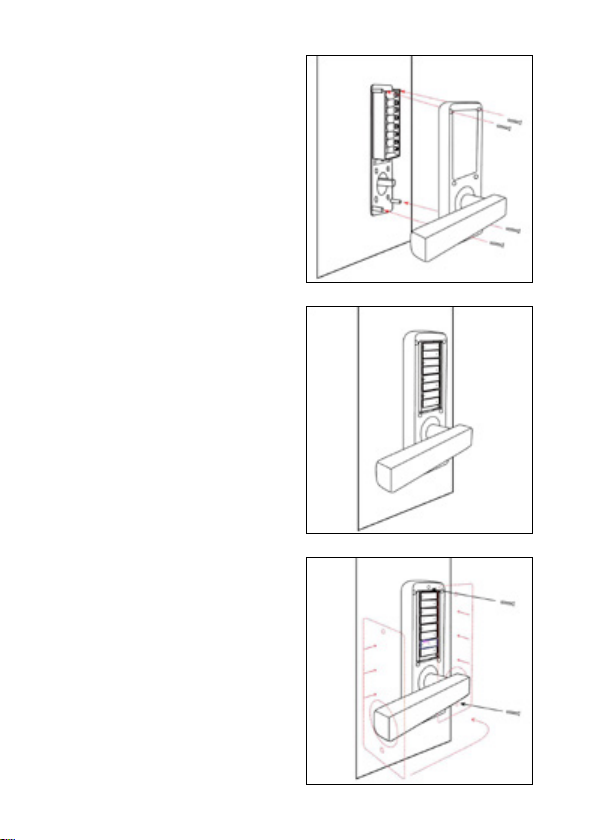

Krok 4.
Zamontuj obudowę panelu
tylnego
Krok 5.
Włóż baterie
Krok 6.
Zamontuj osłonę baterii

8
4. Specykacja
H11BZgodny z modelem
Stop cynkowyMateriał
170 x 70 x 20 mmWymiar rozety zewnętrznej
170 x 70 x 20 mmWymiar rozety wewnętrznej
1.5 KGWaga zamka
Bluetooth, Odcisk Palca, Hasło, Karta, Tradycyjny kluczMożliwości odblokowywania
Srebrny, Czarny,Kolory
Drzwi aluminiowych, Drzwi drewnianych, Drzwi
Przesuwnych, Drzwi wahadłowych
Dedykowane do:
baterie 6V/4x AAAZasilanie:
30-80 mmGrubość drzwi:
NieokreśloneRozmiar pamięci
-25℃-60℃Dostosowane do pracy w temp:
20%-90%Wilgotność powietrza:
Mniej niż 4.5VOstrzeżenie o niskiej mocy
Inicjalizacja systemu
Otwórz pokrywę tylnego panelu
naciśnij i przytrzymaj przycisk „Reset”
przez 5s, wciśnij „000 #”,
inicjalizacja jest zakończona
przycisk RESET

9
5. Rejestracja
QR CODE
Wygenerowano na www.qr-online.pl
QR CODE
Wygenerowano na www.qr-online.pl
5.1 Parowanie zamka z telefonem
1. Aby sparować urządzenia z systemem Android należy zeskanować kod QR widoczny wyżej
2. Dla urządzeń z systemem iOS, należy pobrać aplikację „TTlock” ze sklepu App Store
3. Zarejestruj użytkownika (numer telefonu lub Email) lub zaloguj się za pomocą istniejącego
konta

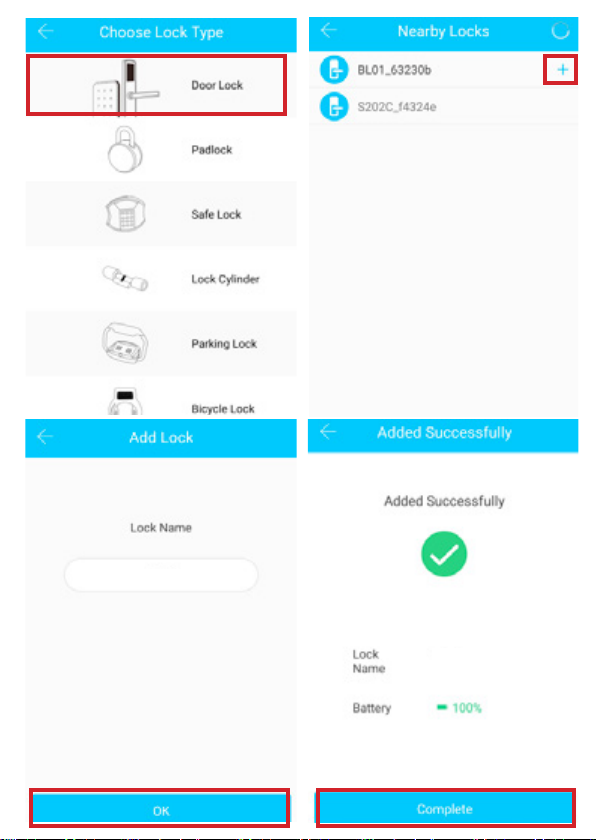

4. Aby dodać nowy zamek wybierz „+ Add Lock” i wskaż typ urządzenia.
5. Zamki znajdujące się w pobliżu pojawią się na liście.
6. Zmień nazwę zamka, potwierdź „ok”
7. Jeśli konguracja przebiegła pomyślnie na ekranie pojawi się komunikat „Added
Succesfully” Potwierdź klikając „Complete”
1-1

10
1-3
1-5 1-6
1-4
H11B
H11B

11
5.2. Odblokowywanie (Tryb Administratora)
5.2.1 Odblokowywanie za pomocą bluetooth
Po sparowaniu telefonu z zamkiem, kliknij " " (rysunek 2-1) aby odblokować
zamek. (Telefon powinien znajdować się w odległości do 5 metrów)
5.2.2 Odblokowanie zdalne (Opcjonalnie)
Po potwierdzeniu, że telefon i zamek są połączone do tej samej sieci,
kliknij (rysunek 2-1 – aby odblokować). Możesz odblokować zamek z
dowolnego miejsca jeżeli jesteś podłączony do sieci (Jak ustawić poprawnie
sieć zobacz punkt 5.3)
5.2.3 Autoryzacja klucza Bluetooth
Kliknij na ikonę " " (rysunek 2-1), możesz wysłać eklucz do innych
użytkowników TTlock aby autoryzować otwarcie zamka (odbiorca musi
posiadać aplikację oraz posiadać konto/prol) > Wprowadź prol odbiorcy do
TTlock, ustaw nazwę oraz czas w jakim eKlucz może zostać użyty (rysunek
2-2) > Wyślij > Konto odbiorcy ma uprawnienie do odblokowania zamka przez
bluetooth
5.2.4 Odblokowanie poprzez hasło administratora
Kliknij (rysunek 2-1) > Wyświetl hasło administratora (Rysunek 2-3) >
wprowadź hasło na klawiaturze > wciśnij ”#” by odblokować.
5.2.5 Ustawianie haseł “dynamicznych”
Kliknij (Rysunek 2-1 > Rysunek 2-4) Możesz ustawić hasła czasowe,
permanentne lub jednorazowe > Wygeneruj hasło > Wprowadź hasło
odblokowania. Nie wymaga dostępu do internetu
5.2.6 Rejstr otwarć
Kliknij (Rysunek 2-1) > Możesz przeglądać rejestr otwarć (Rysunek 2-5)

12
5.2.7 Odblokowanie na odcisk palca
Kliknij (Rysunek 2-1) > Kliknij > Dodaj odcisk palca > Ustaw nazwę
oraz czas obowiązywania odblokowania > Start > Połóż palec na sensorze i
postępuj zgodnie z instrukcją > Dodaj odcisk OK > Przyłóż swój odcisk palca
do sensora aby odblokować zamek
5.2.8 Odblokowanie kartą
Kliknij (Rysunek 2-1) > Kliknij > Dodaj kartę IC (Rysunek 2-6)
2-1
2-4 2-5
2-2 2-3

13
5.3 Skonguruj połączenie z siecią (Opcjonalnie)
Upewnij się, że telefon podłączony jest do sieci WI-FI > Kliknij (Rysunek
3-1) > Kliknij (Rysunek 3-2) > Kliknij opcję "Gateway " (Rysunek 3-3)
> Wprowadź hasło WI-FI oraz nazwę sieci (Rysunek 3-4) > Przytrzymaj klawisz
„SETTING” do pojawienia się szybko migającej zielonej diody, następnie
wciśnij opcję "Next" (Rysunek 3-5) > Instalacja zakończona
3-1
3-4 3-5
3-2 3-3

14

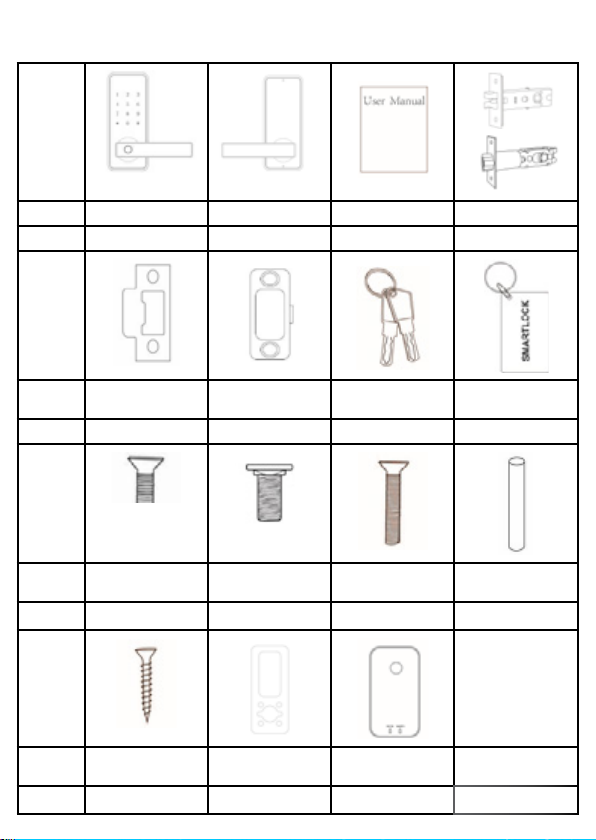

6. Lista elementów w zestawie
Nazwa Panel przedni Panel tylny Instrukcja obsługi Wkładka
Ilość 1111
Nazwa Zaczep drzwiowy Puszka zaczepu
drzwiowego
Klucz do drzwi Karta dostepu
Ilość 1123
Nazwa Śruba przesuwna Śruba montażowa 1 Śruba montażowa 2 Obudowa śruby
przesuwnej
Ilość 1242
Nazwa Wkręt Uszczelka
wodoodporna
Odbiornik
Ilość 4 2 1 (Opcja)

15
EN
SMART LOCK
User manual
1. Lock Structure
2. Mortise

16
3. Instalation
3.1. Turn the handle
Step 2.
Step 3.
Step 1.
Reinstall the screw after adjusting the direection
Left Open the handle
Toword the left
Right Open the handle
Toword the right
Loose four screws

17
Repeat for the inner handle
3.1. Turn the handle
Step 2.
Step 3.
Step 1.
Reinstall the screw after adjusting the direection
Left Open the handle
Toword the left
Right Open the handle
Toword the right
Loose four screws

18
3.2 Installation Diagram
Step 1.
Install mortise
Step 2.
Install sliding screw casing
The screw casing place is adjustable
from 55mm to 100mmfar from
the square shaft.
Depending on the location of the
hole-drilling or the olddoor hole.
Step 3.
Fix front panel and wire

19
Step 4.
Install back panel
Step 5.
Install the battery
Step 6.
Install the battery cover

20
4. Specications
H11BSuitable for Models
Zinc AlloyMaterials
170*70*20mmFront Panel Lock Size
170*70*20mmBack Panel Lock Size
1.5KGLock Weight
Bluetooth, Fingerprint, Password, Card,
Mechanical key
Unlocking way
Silver, black,Colour
Aluminum door, Wooden door, Sliding door,
Swing door
Doors Applicable
6V/4x AAA batteriesWorking Voltage
30-80mmDoor Thickness to Fit
Not specyedData Capacity
-25oC -60oCWorking Temperature
20%-90%Working Humidity
Less than 4.5VLow Wattage Alarm
System Initialization
Open the cover plate of the back
panel ,long press the "Reset" button on
the back panel for 5s, press “000#”,
and the initialization is complete
RESET button
