Kratki S31B User manual

2
Special Attention:
1. Mechanical keys please keep outdoor, just in case keys lock in
doors.
2. Please charge for the battery when low wattage alarm.
3. Reading this manual carefully before installation, and keep it for
future reference.
UWAGA:
1. Tradycyjne klucze powinny być przechowywane poza
pomieszczeniem z inteligentnym zamkiem w obawie przed
zatrzaśnięciem kluczy wewnątrz.
2. Pamiętaj o naładowaniu baterii - ostrzeżenie o niskim stanie
baterii
3. Przeczytaj uważnie instrukcję przed instalacją zamka i zachowaj
ją na przyszłość.

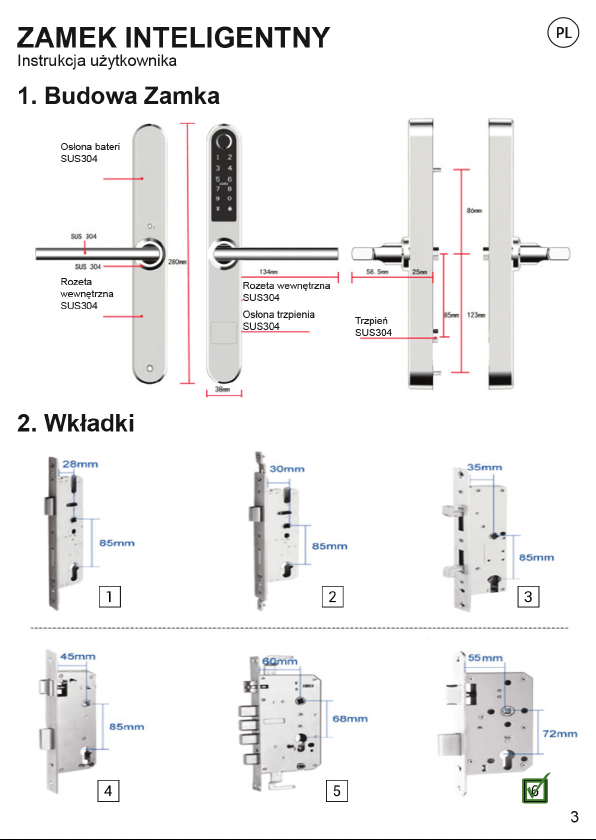

4

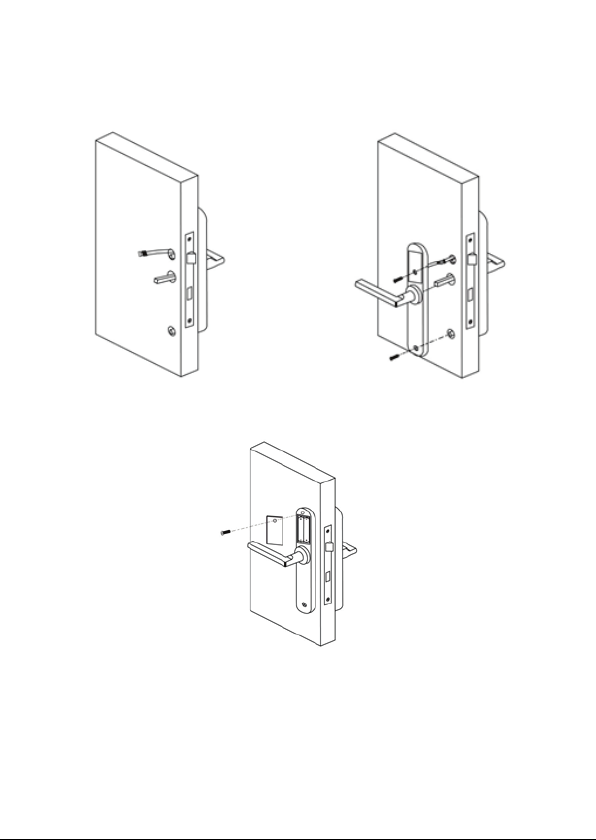

3. Instalacja
3.1. Schemat instalacji
Krok 1. Umieść wkładkę w drzwiach
Krok 2. Zamontuj trzpień łączący klamki
1) Jeżeli klamka jest skierowana w
lewo strzałka powinna wskazywać L
2) Jeżeli klamka jest skierowana w
prawo strzałka powinna wskazywać P

Krok 3. Zamontuj
zewnętrzną rozetę
Krok 4. Zamontuj rozetę
wewnętrzną
Krok 5. Włóż baterie
5

6

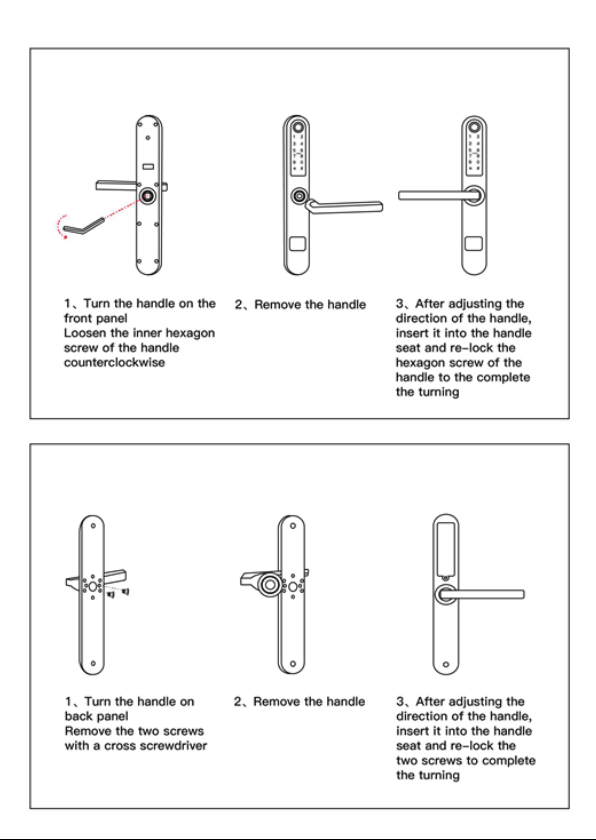

3.2 Zmiana kierunku klamki
Przełożenie klamki
W zewnętrznej rozecie
1. Poluzuj śrubę imbusową przeciwnie do ruchu wskazówek zegara
2. Zdemontuj klamkę
3. Dopasuj kierunek klamki. Następnie umieść ją w rozecie i przykręć
imbus.
Przełożenie klamki
w wewnętrznej rozecie
1. Odkręć dwie śruby mocujące klamkę
2. Zdemontuj klamkę
3. Dopasuj kierunek klamki. Następnie umieść ją w rozecie i przykręć
śruby mocujące.

4. Specykacja
S31BZgodny z modelem
SS304Materiał
280 x 38 x 25 mmWymiar rozety zewnętrznej
280 x 38 x 25 mmWymiar rozety wewnętrznej
2.5KGWaga zamka
Bluetooth, Odcisk Palca, Hasło, Karta, Tradycyjny kluczMożliwości odblokowywania
Srebrny, Czarny, ZłotyKolory
Drzwi aluminiowych, Drzwi drewnianych, Drzwi
Przesuwnych, Drzwi wahadłowych
Dedykowane do:
6V/4x AAA batteriesZasilanie:
30-80 mmGrubość drzwi:
NieokreśloneRozmiar pamięci
-20C-70CDostosowane do pracy w temp:
20%-90%Wilgotność powietrza:
Mniej niż 4.5VOstrzeżenie o niskiej mocy
5. Rejestracja
QR CODE
Wygenerowano na www.qr-online.pl
QR CODE
Wygenerowano na www.qr-online.pl
7

8

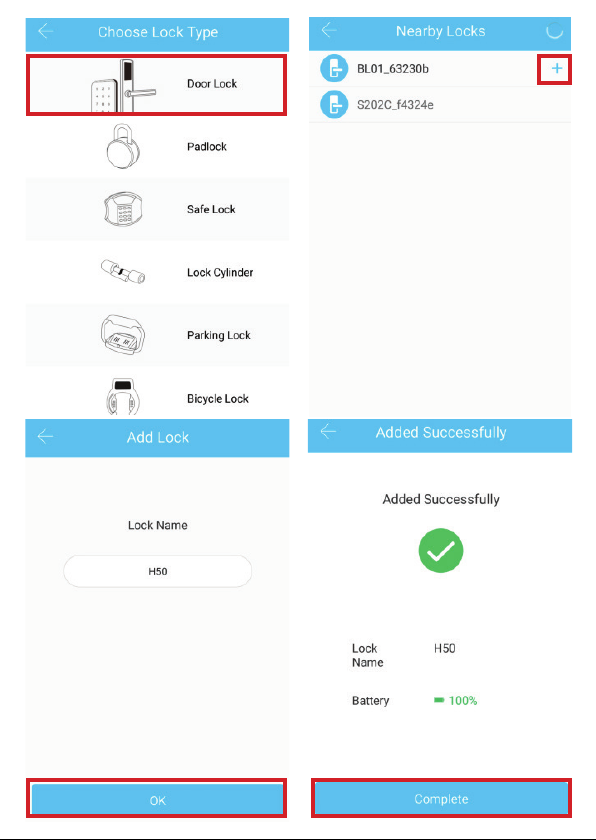

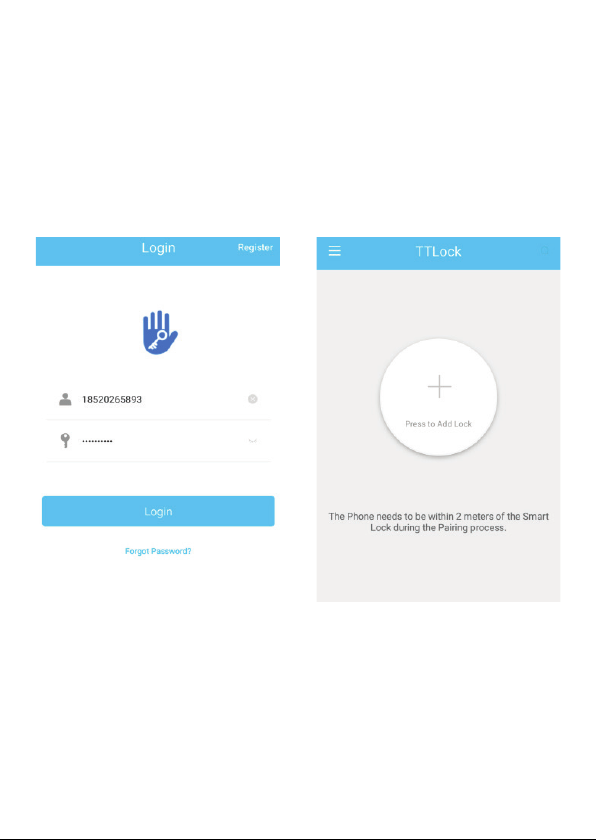

5.1 Parowanie zamka z telefonem
1. Aby sparować urządzenia z systemem Android należy zeskanować kod QR
widoczny wyżej
2. Dla urządzeń z systemem iOS, należy pobrać aplikację „TTlock” ze sklepu
App Store
3. Zarejestruj użytkownika (numer telefonu lub Email) lub zaloguj się za
pomocą istniejącego konta
4. Aby dodać nowy zamek wybierz „+ Add Lock” i wskaż typ urządzenia.
5. Zamki znajdujące się w pobliżu pojawią się na liście.
6. Zmień nazwę zamka, potwierdź „ok”
7. Jeśli konguracja przebiegła pomyślnie na ekranie pojawi się komunikat
„Added Succesfully” Potwierdź klikając „Complete”
1-1 1-2

1-3
1-5 1-6
1-4
9

10

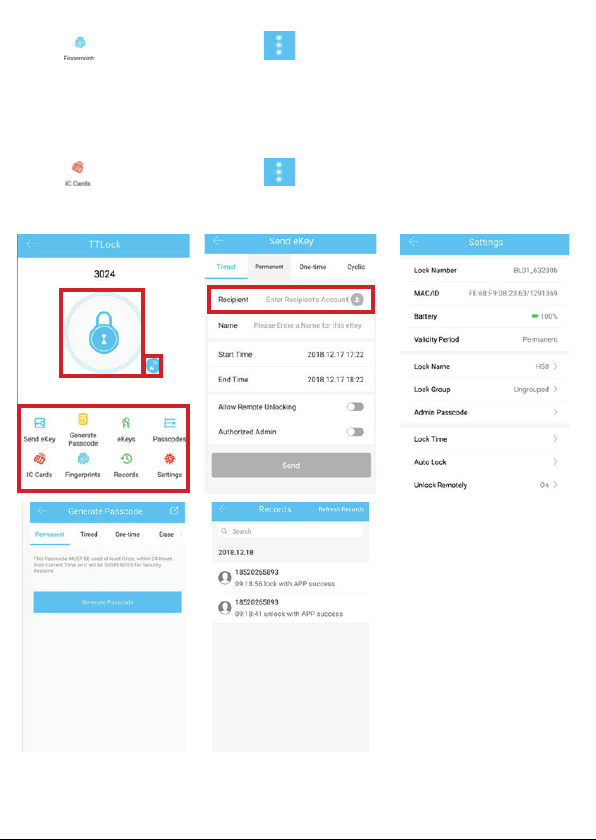

5.2. Odblokowywanie (Tryb Administratora)
5.2.1 Odblokowywanie za pomocą bluetooth
Po sparowaniu telefonu z zamkiem, kliknij " " (rysunek 2-1) aby odblokować
zamek. (Telefon powinien znajdować się w odległości do 5 metrów)
5.2.2 Odblokowanie zdalne (Opcjonalnie)
Po potwierdzeniu, że telefon i zamek są połączone do tej samej sieci,
kliknij (rysunek 2-1 – aby odblokować). Możesz odblokować zamek z
dowolnego miejsca jeżeli jesteś podłączony do sieci (Jak ustawić poprawnie
sieć zobacz punkt 5.3)
5.2.3 Autoryzacja klucza Bluetooth
Kliknij na ikonę " " (rysunek 2-1), możesz wysłać eklucz do innych
użytkowników TTlock aby autoryzować otwarcie zamka (odbiorca musi
posiadać aplikację oraz posiadać konto/prol) > Wprowadź prol odbiorcy do
TTlock, ustaw nazwę oraz czas w jakim eKlucz może zostać użyty (rysunek
2-2) > Wyślij > Konto odbiorcy ma uprawnienie do odblokowania zamka przez
bluetooth
5.2.4 Odblokowanie poprzez hasło administratora
Kliknij (rysunek 2-1) > Wyświetl hasło administratora (Rysunek 2-3) >
wprowadź hasło na klawiaturze > wciśnij ”#” by odblokować.
5.2.5 Ustawianie haseł “dynamicznych”
Kliknij (Rysunek 2-1 > Rysunek 2-4) Możesz ustawić hasła czasowe,
permanentne lub jednorazowe > Wygeneruj hasło > Wprowadź hasło
odblokowania. Nie wymaga dostępu do internetu
5.2.6 Rejstr otwarć
Kliknij (Rysunek 2-1) > Możesz przeglądać rejestr otwarć (Rysunek 2-5)

5.2.7 Odblokowanie na odcisk palca
Kliknij (Rysunek 2-1) > Kliknij > Dodaj odcisk palca > Ustaw nazwę
oraz czas obowiązywania odblokowania > Start > Połóż palec na sensorze i
postępuj zgodnie z instrukcją > Dodaj odcisk OK > Przyłóż swój odcisk palca
do sensora aby odblokować zamek
5.2.8 Odblokowanie kartą
Kliknij (Rysunek 2-1) > Kliknij > Dodaj kartę IC (Rysunek 2-6)
2-1
2-4 2-5
2-2 2-3
11

12

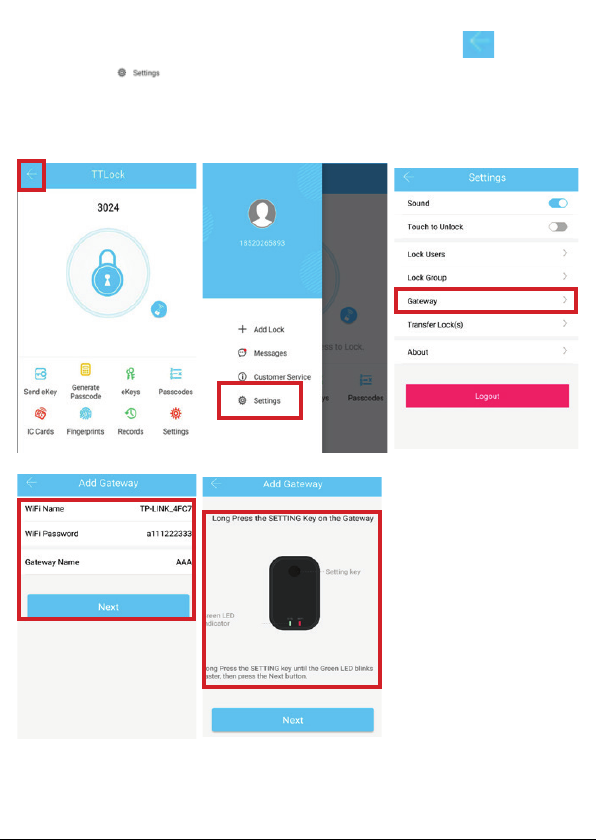

5.3 Skonguruj połączenie z siecią (Opcjonalnie)
Upewnij się, że telefon podłączony jest do sieci WI-FI > Kliknij (Rysunek
3-1) > Kliknij (Rysunek 3-2) > Kliknij opcję "Gateway " (Rysunek 3-3)
> Wprowadź hasło WI-FI oraz nazwę sieci (Rysunek 3-4) > Przytrzymaj klawisz
„SETTING” do pojawienia się szybko migającej zielonej diody, następnie
wciśnij opcję "Next" (Rysunek 3-5) > Instalacja zakończona
3-1
3-4 3-5
3-2 3-3

6. Lista elementów w zestawie
Nazwa Rozeta zewnętrzna Rozeta wewnętrzna Instrukcja obsługi Wkładka
Ilość 1111
Nazwa Zaczep drzwiowy Wkręt Klucz do drzwi Karta dostepu
Ilość 1422
Nazwa Trzpień drzwi Zawleczka Śruba montażowa Obudowa śruby
eksagonowej
Ilość 1122
Nazwa Odbiornik
Ilość 1 (Opcja)
13

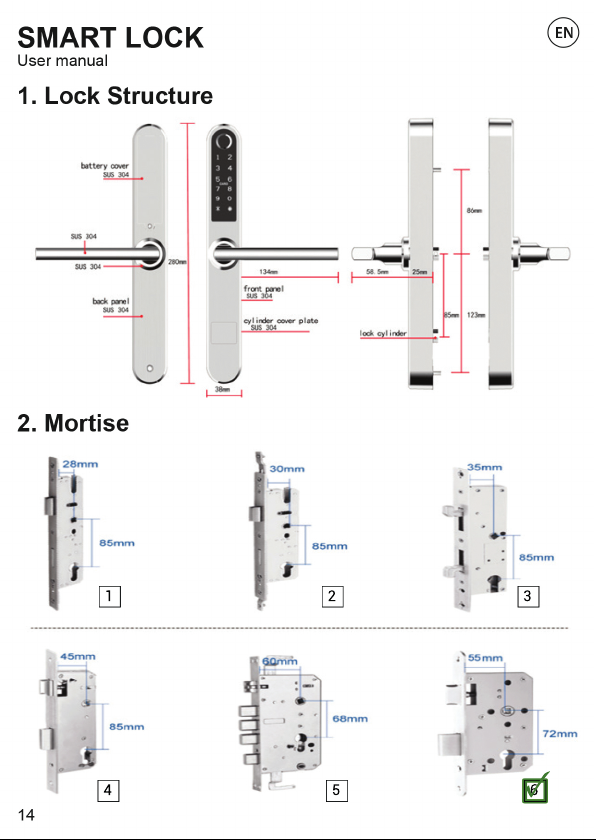

1 2 3
4 5 6
Ȓ

3. Instalation
3.1. Installation Diagram
Step 1 Install Mortise
Step 2 Install Square Shaft And Hexagon Screw Casing
15

16
Step 3 Install FrontPanel Step 4 Install Back Panel
Step 5 Install the Battery

3.2 Turn the handle
17

18
4. Specications
S31BSuitable for Models
SS304Materials
280*38*25mmFront Panel Lock Size
280*38*25mmBack Panel Lock Size
2.5KGLock Weight
Bluetooth, Fingerprint, Password, Card,
Mechanical key
Unlocking way
Silver, black, GoldenColour
Aluminum door, Wooden door, Sliding door,
Swing door
Doors Applicable
6V/4x AAA batteriesWorking Voltage
30-80mmDoor Thickness to Fit
Not specyedData Capacity
-20C -70CWorking Temperature
20%-90%Working Humidity
Less than 4.5VLow Wattage Alarm
5. Registration
QR CODE
Wygenerowano na www.qr-online.pl
QR CODE
Wygenerowano na www.qr-online.pl

5.1 Connect lock to the phone
1) Android mobile phone, please scan the QR code as above
2) Apple mobile phone, please search “TTlock” from App Store.
3) Register a new account (phone number or email) or login with an existing
account.
4) Touch the lock screen, click "+ Add Lock”
5) The lock nearby will appear on the phone screen, Click "+"
6) Re-name the lock
7) The lock added successfully
19

20
1-3
1-5 1-6
1-4
