Krauser 4002.028.111 Installation guide

1 702.051 Kofferträger links
1 702.052 Kofferträger rechts
1 702.274 Adapterbügel
1 702.275 Adapterlasche oben links (Haltebügel)
1 702.276 Adapterlasche oben rechts (Haltebügel)
1 702.277 Adapterlasche unten links (Fußraste)
1 702.278 Adapterlasche unten rechts (Fußraste)
1 702.279 Querstrebe
1 702.280 Blinkerhalter
2 150.769 Inbusschrauben M6x50
4 151.006 Linsenkopfschrauben M8x80
2 150.938 Linsenkopfschrauben M8x20
2 150.896 Linsenkopfschrauben M6x50
4 151.227 Aludistanzen ø20xø9x18
6 150.809 U-Scheiben ø6,4
6 150.810 U-Scheiben ø8,4
4 150.799 selbstsichernden Mutter M6
2 150.045 Karosseriescheiben
ø30xø10,5x2,5 mm
10 150.803 Tensilockmuttern M8
6 151.070 Lock-it Schrauben
6 151.071 Sicherungen für Lock-it Schrauben
4 300.300 Blinkerverlängerung 15 cm
mit Stecker
4 300.311 Rundsteckhülsen 0,5-1,0 qmm
4 300.312 Rundsteckzunge 0,5-1,0qmm
2 270.115 Plastikbinder klein
8 150.803 Tensilockmutter M 8
4 150.747 Flanschkopfschraube M 8 x 35
4 150.748 Flanschkopfschraube M 8 x 40
2 150.533 Trägerteil K-Wing
2 330.300 Schriftzug „KRAUSER"
4 270.102 Kunststoffstopfen ø16 mm für Wing
4 270.103 Oval - Kunststoffstopfen 30 x 15
1
Wir fahren voraus.
Der Bausatz umfaßt die folgenden Teile:
Stück Bestellnr. Bezeichnung Stück Bestellnr. Bezeichnung
Montage
Kofferträger
KAWASAKI ER-6n
ab Baujahr 2009
Artikel-Nr.:
4002.028.111 schwarz
3
9
11
7
610
8
24
8
8
12
(Abbildung mit optionalem Alurack)

2
Wir fahren voraus.
3
2
1

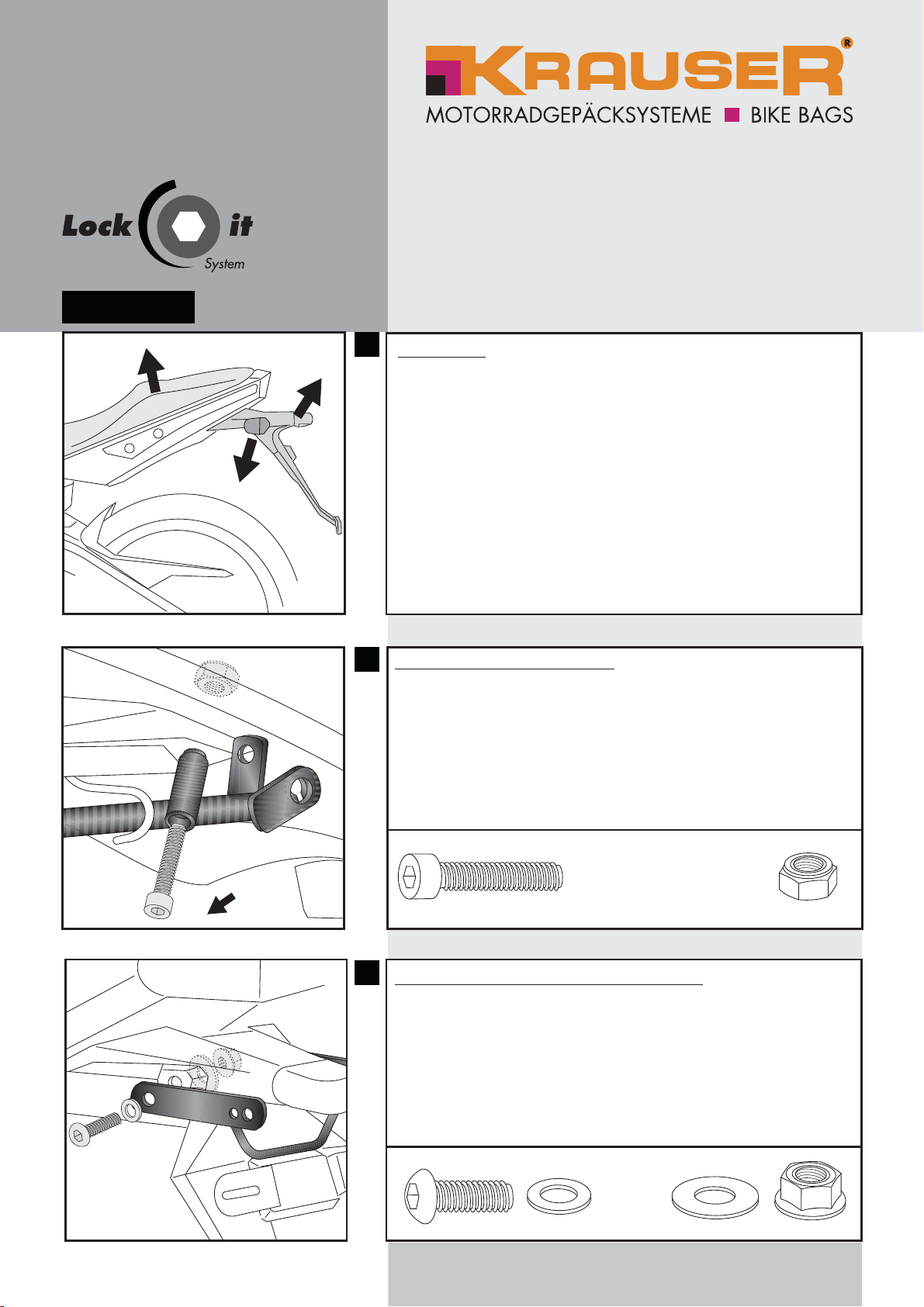

Vorbereitung:
Sitzbank abnehmen, Seitenverkleidung rechts lösen und Blinkerkabel
trennen. Nummerschildhalter komplett mit Blinker demontieren.
Die Blinker vom Nummerschildhalter abbauen.
Montage
Tipp:
Schrauben sie alle Teile an und lassen sie die zugänglichen Schrauben
etwas locker. Nachdem alles montiert ist, werden alle Schrauben auf
das entsprechende Anzugsmoment angezogen. Dadurch wird
sichergestellt, dass das Produkt spannungsfrei angebaut ist.
Damit ist eine lange Lebensdauer sichergestellt !
Befestigung des Adapterbügels:
er wird unter dem Kotflügel montiert und zusammen mit der vorderen
Kotflügel-/Nummerschildhalterverschraubung mit Inbusschrauben
M6 x 50 verschraubt.
Auf das überstehende Gewinde die selbstsichernde Mutter M6
montieren.
Den Bügel so montieren das die seitlichen Befestigungslaschen
nach hinten zeigen.
2x 2x
Fahrtrichtung
je 2x
Blinkerhaltebügel links und rechts montieren:
Der Blinkerhalter wird seitlich an den Original-Befestigungspunkten
mit den Linsenkopfschrauben M8x20 sowie U-Scheiben ø8,4
befestigt.
Von innen die Karosseriescheibe ø30xø10,5x2,5 mm unterlegen
und mit der Tensilockmutter M8 verschrauben.
Kofferträger
KAWASAKI ER-6n
ab Baujahr 2009
Artikel-Nr.:
4002.028.111 schwarz

3
Wir fahren voraus.
6
5
4
2x 4x
Befestigung des Blinker:
am zuvor montierten Blinkerhalter.
Den Fuß der Blinker demontieren.Den Blinker mit der Original-
Schraube sowie der U-Scheibe ø6,4 am Halter verschrauben.
Blinkerkabel wie Original verlegen und mit den Verlängerungskabeln
anschließen. Seitenverkleidung befestigen.
Montage
2x
Befestigung der Adapterlaschen links/rechts am Soziusfußraster:
Den Bolzen des Fußrasters durch die Linsenkopfschraube M6x50
ersetzen.
Den Adapter an dem überstehenden Gewinde mit der
selbstsichernden Mutter M6 sowie U-Scheibe ø6,4 verschrauben.
Den Adapter noch nicht ganz festziehen. Auf links und rechts achten.
2x
Kofferträger
KAWASAKI ER-6n
ab Baujahr 2009
Artikel-Nr.:
4002.028.111 schwarz
Verlängerung der Blinkerkabel:
Blinkerkabel trennen. Kabelenden abisolieren und die
Rundsteckhülsen/Rundsteckzungen montieren.
Blinkerverlängerung zwischen die Originalkabelenden einfügen.
4x
4x4x

4
Wir fahren voraus.
8
7
9

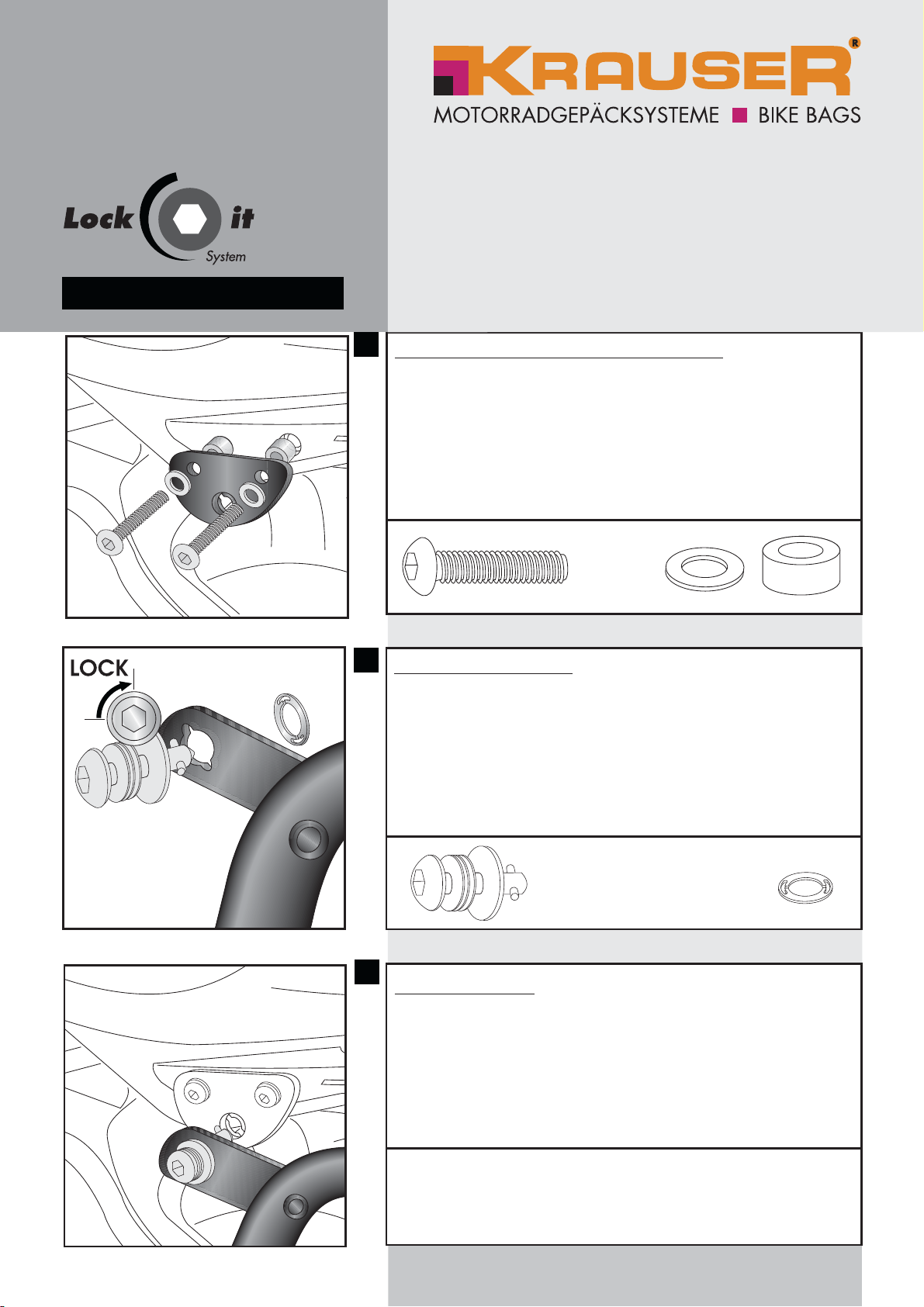

Montage der Lock it System-Schrauben:
An den Kofferträgern links / rechts werden die Lock it System-
Schrauben an den Befestigungslaschen mittels der
Sicherungsscheibe montiert. Die Scheiben und Lock it System-
Schrauben verbleiben bei Demontage an den Befestigungspunkten
der Kofferträger.
6x
Montage
Befestigung der Adapterlasche oben links und rechts:
Dieser wird ausen über den Haltegriffen mit den Linsenkopfschrauben
M8x80 sowie mit der U-Scheibe ø8,4 montiert. Zwischen Adapter
und Haltegriff die Aludistanzen ø20xø9x18 fügen.Den Adapter noch
nicht ganz festziehen. Auf links und rechts achten.
je 4x
Montage der Kofferträger links / rechts:
Die vorbereiteten Kofferträger werden an den Haltelaschen mittels
der Lock it System-Schrauben befestigt.
ACHTUNG:
Lock it System-Schrauben nicht überdrehen !
Langsam drehen (Viertelumdrehung) bis die Schraube fühlbar
einrastet und am Anschlag anliegt.
Kofferträger
KAWASAKI ER-6n
ab Baujahr 2009
Artikel-Nr.:
4002.028.111 schwarz

5
Wir fahren voraus.
Montage der Kofferträger links / rechts:
Die vorbereiteten Kofferträger werden an den Haltelaschen mittels
der Lock it System-Schrauben befestigt.
ACHTUNG:
Lock it System-Schrauben nicht überdrehen !
Langsam drehen (Viertelumdrehung) bis die Schraube fühlbar
einrastet und am Anschlag anliegt.
10
Montage der Kofferträger links / rechts:
Die vorbereiteten Kofferträger werden an den Haltelaschen mittels
der Lock it System-Schrauben befestigt.
ACHTUNG:
Lock it System-Schrauben nicht überdrehen !
Langsam drehen (Viertelumdrehung) bis die Schraube fühlbar
einrastet und am Anschlag anliegt.
Montage
Kofferträger
KAWASAKI ER-6n
ab Baujahr 2009
Artikel-Nr.:
4002.028.111 schwarz
11

6
Wir fahren voraus.
12

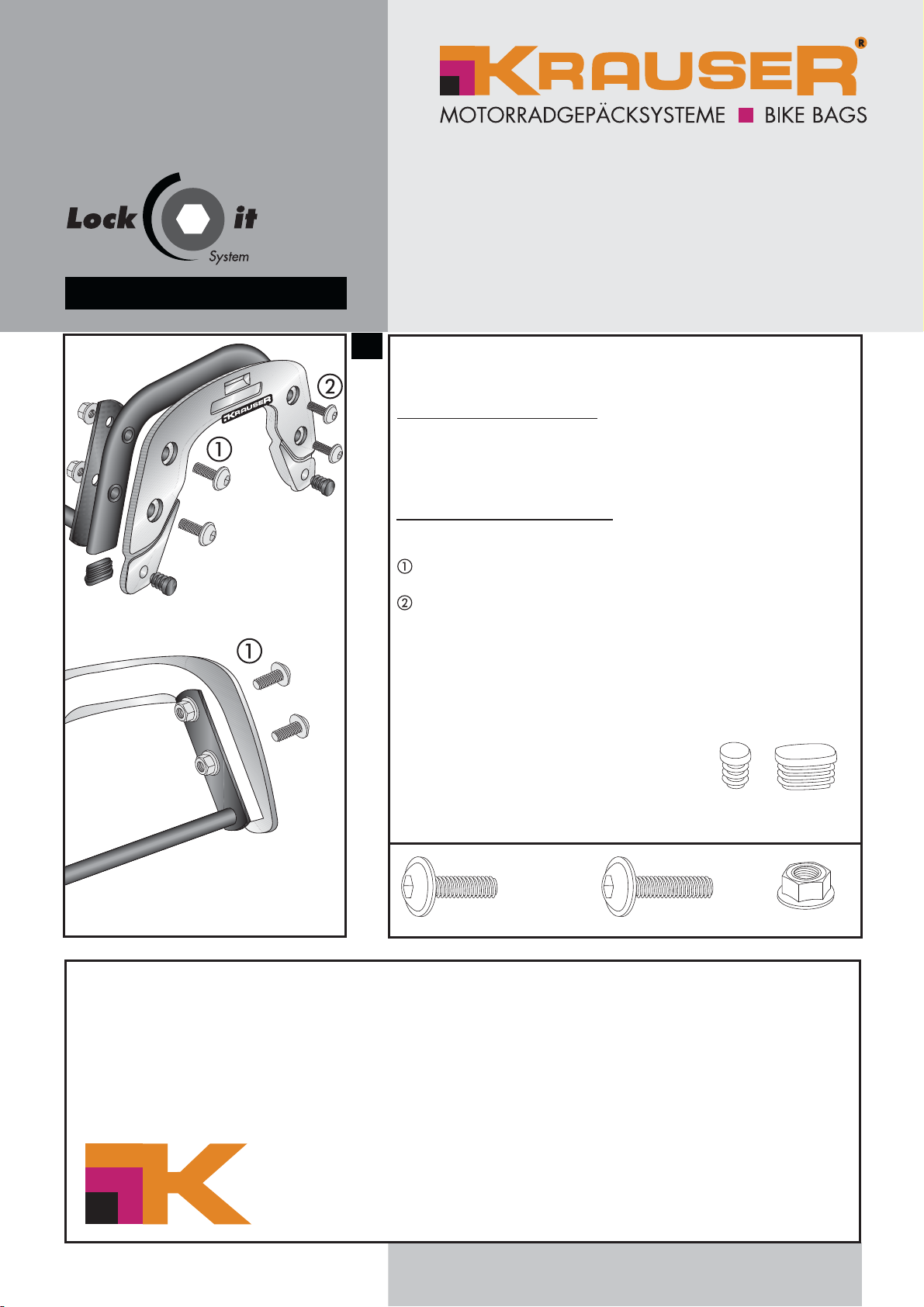

Montage Trägerteil K-Wing
An der Unterseite des Ovalrohres der Kofferhalter den Plastik-
stopfen 30 x 15 einclipsen.
Befestigung mit den Flanschkopfschrauben M 8 x 40 und
Tensilockmuttern M8, darunter Plastikstopfen ø16mm einclipsen
Befestigung mit den Flanschkopfschrauben M 8 x 35 und
Tensilockmuttern M8, darunter Plastikstopfen ø16mm einclipsen
Montage des Versteifungsbügels:
Der Versteifungsbügel wird an den hinteren Verschraubungen der
K-Wings mit den Flanschkopfschrauben M 8 x 40 und Tensilock-
muttern mitverschraubt.
8x
je 4x
M 8 x 35 M 8 x 40
Die Montage des Versteifungsbügels und des Trägerteils K-Wing
erfolgt in einem Arbeitschritt.
4x 4x
Krauser GmbH
An der Steinmauer 6
D-66955 Pirmasens
Tel.: [phone] - 1453 - 250
Fax: [phone] - 1453 - 260
eMail: [e-mail]
www.krauser.de
Anzugsmomente des Motorradherstellers beachten!
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Bitte beachten Sie unsere beigefügten Serviceinformationen.
Als weiteres Zubehör lieferbar:
Gepäckbrücke Alurack Artikel-Nr. 4002.028.201
Motorschutzbügel schwarz Artikel-Nr. 3002.028.101 - nur passend für Modell ER-6n !
Kofferträger
KAWASAKI ER-6n
ab Baujahr 2009
Artikel-Nr.:
4002.028.111 schwarz

1 702.051HB carrier left
1 702.052HB carrier right
1702.274HB adapter bow
1702.275HB mounting adapter left feetrest
1702.276HB mounting adapter right feetrest
1 702.277HB mounting adapter left top
1702.278HB mounting adapter right top
1702.279HB bracing bow
1702.280HB blinker mounting
2150.769 allen screw M6x50
4 151.006 filister head screw M8x80
2150.938 filister head screw M8x20
2150.896 filister head screw M6x50
4 151.227 spacer ø20xø9x18
6 150.809 washer ø6,4
6 150.810 washer ø8,4
4 150.799 self-nock nut M6
2 150.045 body washer
ø30xø10,5x2,5 mm
10 150.803 tensilock nut M8
6 151.070 lock it screw
6 151.071 lock washer
4 150.747 Flange screw M 8 x 35
4 150.748 Flange screw M 8 x 40
2 150.533 carrier K-Wing
2 330.300 emblem „KRAUSER"
4 270.102 Plastic plug ø16 mm
4 270.103 Plastic plug 30 x 15
4 300.300 blinker extension cable 15 cm
4 300.311 circular plug-in connectors
0,5-1,0 qmm
4 300.312 circular plug-in connectors
0,5-1,0qmm
2 270.115 cable clip
1
Ride the future
The kit includes the following parts:
Quant item no. description Quant item no. description
Assembling instructions
Side carrier
KAWASAKI ER-6n
from date of manufacture 2009
Item - No.:
4002.028.111 black
3
9
11
7
610
8
24
8
8
12
(Picture with optional alurack)

2
Ride the future
3
2
1
Preparing:
Dismantle seat, number plate holder/fender with blinkers.
Dismantle side cover right an disconnenct the blinkercable.
Dismantle blinkes from number plate holder/fender.
Tip:
Fit all parts and srew on not too strong.
After mounting all parts, the screws should be tightened
to the torque specified.
This guarantees, that the kit is mounted without tension.
Assembling instructions
Side carrier
KAWASAKI ER-6n
from date of manufacture 2009
Item - No.:
4002.028.111 black
Fastening of the adapter bow:
under the fender together with the number plate holder/fender.
Use allen screw M6 x 50, self-lock nut M6.
driving direction
Fastening of the blinker adapter left and right:
at the original blinker fixing points with filister head screw M8x20
and washer ø8,4.
Inside fender use body washer ø30xø10,5x2,5 mm and tensilock
nut M8.
je 2x

3
Ride the future
6
5
4
Fastening of the blinkers left + right:
At the blinker mounting with original nut and washers ø6,4.
Original blinker feet is obsolete.
The original blinker cables are too short, use the extension cables
in this kit to connect the blinkers.
Mount side cover again.
Assembling instructions
2x
2x 4x
Fastening of the mounting adapter left/right at the footrest bracket:
Change bolt of the footrest with filister head screw M6x50.
Mount the adapter with self lock nut M6 and washer ø6,4.
Notice, that there is a right and a left side adapter.
2x
Side carrier
KAWASAKI ER-6n
from date of manufacture 2009
Item - No.:
4002.028.111 black
4x
4x4x
Extension of the blinker cable:
The original blinker cables are too short, use the extension cables
in this kit. Cut the original cable and remove insulation at the end.
Mount the circular plug-in connectors to the cables and conntect
the extension cables.

4
Ride the future
Fastening of the mounting adapter left/right top:
8
7
6x
Fastening of Lock it screws:
The
Lock it screws will be fixed at the carriers left and right with
lock washers.
You have to do it only once - the srews and lock washers remain
at the carriers.
each 4x
Fix the adapters at the handle bars with filister head screw M8x80
and washers ø8,4.
Sandwich alu spacer ø20xø9x18 mm between adapter and handle
bars.
Notice, that there is a right and a left side adapter.
Assembling instructions
Attention !
Don´t overturn the Lock it screw !
Rotate slowly one quarter of a turn until screw engages.
Fastening of carrier :
The carriers will now be fixed to the adapter with Lock it -screws
Side carrier
KAWASAKI ER-6n
from date of manufacture 2009
Item - No.:
4002.028.111 black
9

5
Ride the future
10
Attention !
Don´t overturn the Lock it screw !
Rotate slowly one quarter of a turn until screw engages.
Fastening of carrier :
The carriers will now be fixed to the adapter with Lock it -screws
Assembling instructions
Side carrier
KAWASAKI ER-6n
from date of manufacture 2009
Item - No.:
4002.028.111 black
Attention !
Don´t overturn the Lock it screw !
Rotate slowly one quarter of a turn until screw engages.
Fastening of carrier :
The carriers will now be fixed to the adapter with Lock it -screws
11

6
Ride the future
Fastening of the bracing bow:
at the rear fixing points of the carrier K-Wing with flange screws
M 8 x 40 and tensilock-nuts .
8x
each 4x
M 8 x 35 M 8 x 40
Fastening of the bracing bow and the carrier K-Wing is made
in one step.
Fastening of the carrier K-Wing:
Position the plastic plugs 30 x 15 into the open end of the carrier
tube.
Fix the carrier with flange screws M 8 x 40 and tensilock-nuts
M8. Position the plastic plugs ø16mm in the borings.
Fix the carrier with flange screws M 8 x 35 and tensilock-nuts
M8. Position the plastic plugs ø16mm in the borings.
12
Krauser GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: [phone] - 1453 - 250
Fax: [phone] - 1453 - 260
eMail: [e-mail]
www.krauser.de
Assembling instructions
Control all screw connections after the assembling for tightness!
Please notice our enclosed service information.
Also available:
Rear rack (alurack) Item-no. 4002.028.201
Engine guard, black Item-no. 3002.028.101 - only for model ER-6n !
Side carrier
KAWASAKI ER-6n
from date of manufacture 2009
Item - No.:
4002.028.111 black
4x 4x
