Krauser 4006.011.111 Installation guide

1
Wir fahren voraus.
Tipp:
Schrauben sie alle Teile an und lassen sie die zugänglichen
Schrauben etwas locker. Nachdem alles montiert ist, werden
alle Schrauben auf das entsprechende Anzugsmoment
angezogen. Dadurch wird sichergestellt, dass das Produkt
spannungsfrei angebaut ist.
Damit ist eine lange Lebensdauer sichergestellt !
Der Bausatz umfaßt die folgenden Teile:
Stück Bestellnr. Bezeichnung Stück Bestellnr. Bezeichnung
1 708.013 Kofferträger, links
1 708.014 Kofferträger, rechts
1 700007865 Halteadapter hinten
1 700007866 Halteadapter vorne links
1 700007867 Halteadapter vorne rechts
4 150.894 Linsenkopfschraube M 8 x 35
4 150.763 Inbusschrauben M6x20
2 150.770 Inbusschrauben M6x55
4 151.070 Lock-it Systemschraube
4 151.071 Lock-it Sicherungsscheibe
8 150.747 Flanschkopfschraube M 8 x 35
4 150.809 U-Scheibe ø6,4
4 150.810 U-Scheibe ø8,4
4 150.824 Alu-Distanzen ø18 x ø9 x 15 mm
8 150.803 Tensilockmutter M 8
2 150.533 Trägerteil K-Wing
2 330.300 Schriftzug „KRAUSER"
4 270.102 Kunststoffstopfen ø16 mm für Wing
2 270.103 Oval - Kunststoffstopfen 30 x 15
280612
8
6
2
4
7
5
3
Kofferträger
TRIUMPH Tiger Explorer 1200
Artikel-Nr.:
4006.011.111 schwarz
Montage
Abbildung zeigt Sonderzubehör:
Alurack und abschließbare Lock it System-Schrauben
4

Wir fahren voraus.
Montage
2
1
Vorbereitete Arbeiten:
Die Original-Schrauben unterhalb der Einstecköffnung der
Originalkoffer links und rechts demontieren.
Dort die Linsenkopfschrauben M8x35 sowie U-Scheibe Ø8,4
eindrehen. Zwischen Schraube und Rahmenteil die Aludistanzen
Ø18xØ9x15mm fügen.
Die Blinker verbleiben in Originalposition.
2
Befestigung des Halteadapters hinten:
Dieser verläuft unterhalb des Kotflügels
quer zur Fahrtrichtung.
Die beiden Originalschrauben der
Kotflügelbefestigung demontieren.
Diese enfallen.
An den nun freien Bohrungen den
Adapter mit den Inbusschrauben M6x55
montieren.
Teil kann gleich festgezogen werden.
2x
4x 4x 4x
Fahrtrichtung
Kofferträger
TRIUMPH Tiger Explorer 1200
Artikel-Nr.:
4006.011.111 schwarz

Wir fahren voraus.

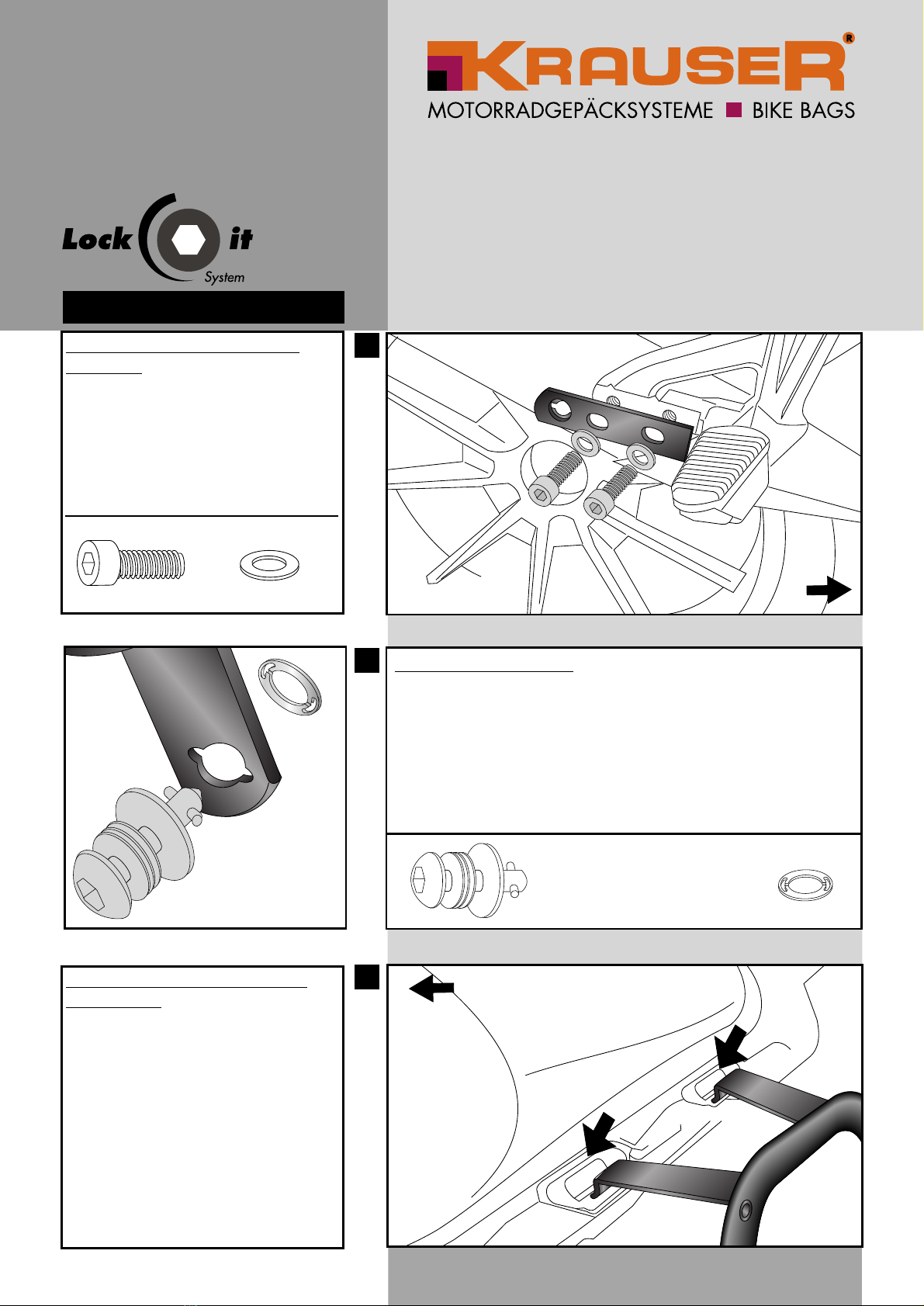

Montage der Lock it System-Schrauben:
An den Kofferträgern links / rechts werden die Lock it System-
Schrauben an den Befestigungslaschen mittels der
Sicherungsscheibe montiert. Die Scheiben und Lock it System-
Schrauben verbleiben bei Demontage an den Befestigungspunkten
der Kofferträger.
4x
Montage der Kofferträger:
Von oben nach unten schräg in die
Einstecköffnungen am Rahmen
einführen. Träger dann zum Motorrad
hin einklappen.
4
3
3
4x4x
Befestigung des Halteadapters vorne
unten links und rechts:
Hinter dem Soziusfußrasten die
Kunststoffabdeckung demontieren.
Den Halteadapter nun an den freien
Gewindebohrungen mit den Inbus-
schrauben M6x20 sowie U-Scheiben
Ø6,4 verschrauben.
Noch nicht festziehen.
5
Fahrtrichtung
Fahrtrichtung
Montage
Kofferträger
TRIUMPH Tiger Explorer 1200
Artikel-Nr.:
4006.011.111 schwarz

Wir fahren voraus.
Montage der Kofferträger links / rechts:
Die vorbereiteten Kofferträger werden an den Halteadapters mittels
der Lock it System-Schrauben befestigt.
ACHTUNG:
Lock it System-Schrauben nicht überdrehen !
Langsam drehen (Viertelumdrehung) bis die Schraube fühlbar
einrastet und am Anschlag anliegt.
6
4
Montage der Kofferträger links / rechts:
Die vorbereiteten Kofferträger werden am Halteadapter mittels der
Lock it System-Schrauben befestigt.
ACHTUNG:
Lock it System-Schrauben nicht überdrehen !
Langsam drehen (Viertelumdrehung) bis die Schraube fühlbar
einrastet und am Anschlag anliegt.
7
Montage
Kofferträger
TRIUMPH Tiger Explorer 1200
Artikel-Nr.:
4006.011.111 schwarz

Krauser GmbH
An der Steinmauer 6
D-66955 Pirmasens
Tel.: 06331 - 1453 - 250
Fax: 06331 - 1453 - 260
eMail: [e-mail]
www.krauser.de
Anzugsmomente des Motorradherstellers beachten!
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Bitte beachten Sie unsere beigefügten Serviceinformationen.
Als weiteres Zubehör lieferbar:
Alurack (kombinierbar) Art.-Nr.: 4006.011.201
Motorschutzbügel Art.-Nr.: 3006.011.101
Motorschutzplatte Art.-Nr.: 3006.011.301
C-Bow Halter für Softtaschen(kombinierbar) Art.-Nr.: 4006.011.131
Lampenschutzgitter Art.-Nr.: 708.510
Hauptständer Art.-Nr.: 3006.011.501

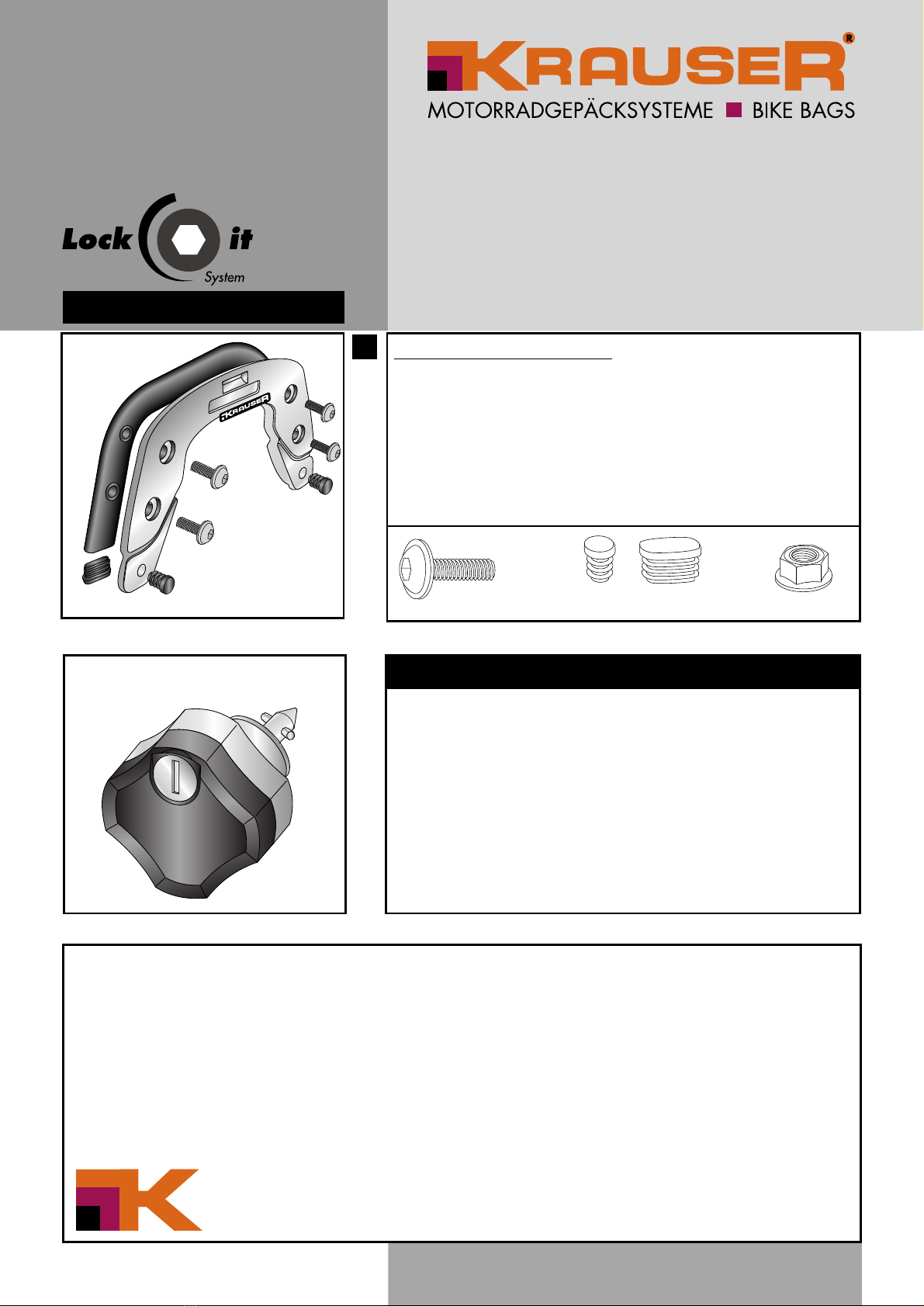

Montage Trägerteil K-Wing
An der Unterseite des Ovalrohres der Kofferhalter den Plastik-
stopfen 30 x 15 einclipsen.
Befestigung mit den Flanschkopfschrauben M 8 x 35 und
Tensilockmuttern M8, darunter Plastikstopfen ø16mm einclipsen
8x
M 8 x 35
8
5
Montage
8x
Diebstahlschutz
Die optional unter der Bestell-Nummer: 151.050 erhältlichen
abschließbaren Lock it System-Schrauben stellen einen wirksamen
Diebstahlschutz des Kofferträgers dar.
Es wird empfohlen, pro Seite eine normale Lock it System-Schraube
durch diese abschließbare Schraube zu ersetzen.
Kofferträger
TRIUMPH Tiger Explorer 1200
Artikel-Nr.:
4006.011.111 schwarz
4x 2x
Nun alle Schrauben festziehen.

1
Ride the future
The kit includes the following parts:
Quant item no. description
Tip:
Fit all parts and screw on not too strong.
After mounting all parts, the screws should be tightened
to the torque specified.
This guarantees, that the kit is mounted without tension.
Stück Bestellnr. Bezeichnung
8
6
2
4
7
5
3
Assembling instructions
Side carrier
TRIUMPH Tiger Explorer 1200
Item-no.:
4006.011.111 black
Pictures shows Extras:
Alurack and lockable Lock it screw
4
1 708.013 carrier left
1 708.014 carrier right
1 700007865 rear adapter
1 700007866 front adapter left
1 700007867 front adapter right
4 150.894 filister head screw M 8 x 35
4 150.763 allen screw M6x20
2 150.770 allen screw M6x55
4 151.070 lock it screw
4 151.071 lock washer
8 150.747 flange screw M 8 x 35
4 150.809 washer ø6,4
4 150.810 washer ø8,4
4 150.824 alu spacer ø18 x ø9 x 15 mm
8 150.803 tensilock nut M 8
2 150.533 carrier K-Wing
2 330.300 emblem „KRAUSER"
4 270.102 plastic plug ø16 mm for Wing
2 270.103 plastic plug 30 x 15

Ride the future
2
1
Preparing:
Dismantle the original screws under the insertion of the original
cases left + right.
Change original screws with filister head screws M8x35 and washers
Ø8,4. Sandwich spacer Ø18xØ9x15mm between screw and frame.
2x
Fastening of the rear adapter:
under the rear fender. Dismantle the two
original screws of the fender bolting -
they are obsolete.
Fix the adapter at these threads with
allen screws M6x55.
driving direction
4x 4x 4x
2
Assembling instructions
Side carrier
TRIUMPH Tiger Explorer 1200
Item-no.:
4006.011.111 black

Ride the future
Fastening of Lock it screws:
The Lock it screws will be fixed at the carriers left and right with
lock washers.
You have to do it only once - the srews and lock washers remain
at the carriers.
4x
Fastening of the side carrier left
and right top:
Hang side carriers in the breakpoints
of the original side case.
4
3
Fastening of the front adapters
left + right:
Dismantle plastic caps in the borings of
the footrest brackets. Fix the adapter at
these threads with allen screws M6x20
with washers Ø6,4.
5
4x4x
driving dircetion
3
driving
direction
Assembling instructions
Side carrier
TRIUMPH Tiger Explorer 1200
Item-no.:
4006.011.111 black

Ride the future
Attention !
Don´t overturn the Lock it screw !
Rotate slowly one quarter of a turn until screw engages.
Fastening of carrier :
The carriers will now be fixed to the adapter with Lock it -screws
6
7
Attention !
Don´t overturn the Lock it screw !
Rotate slowly one quarter of a turn until screw engages.
Fastening of carrier :
The carriers will now be fixed to the adapter with Lock it -screws
4
Assembling instructions
Side carrier
TRIUMPH Tiger Explorer 1200
Item-no.:
4006.011.111 black

Krauser GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: +49 6331 - 1453 - 250
Fax: +49 6331 - 1453 - 260
eMail: [e-mail]
www.krauser.de
Ride the future
Sold separately - item-no: 151.050
It is recommended to use one on each side of the side-carrier,
instead of the ordinary lock-it screw, for theft protection.
Anti-theft-device
Control all screw connections after the assembling for tightness!
Please notice our enclosed service information.
Also available:
Alurack (can be combined) Item-No. 4006.011.201
Engine guard Item-No. 3006.011.101
Skid plate Item-No. 3006.011.301
C-Bow holder for softbags (can be combined) Item-No. 4006.011.131
Headlight grilles Item-No. 708.510
Center stand Item-No. 3006.011.501
8x
M 8 x 35
4x 2x
8
5
8x
Assembling instructions
Fastening of the carrier K-Wing:
Position the plastic plugs 30 x 15 into the open end of the carrier
tube.
Fix the carrier with flange screws M 8 x 35 and tensilock-nuts
M8. Position the plastic plugs ø16mm in the borings.
Side carrier
TRIUMPH Tiger Explorer 1200
Item-no.:
4006.011.111 black
Now screw on all nuts and bolts.
