KSL WM448N User manual

2
Деталі кронштейна
Details of the wall mount
Комплектація
Components
Настінний кронштейн
Wall plate
Кронштейн кріплення
Mounting bracket
Комплект кріплення
Set of fasteners
Позначення
Marking
Кількість
Quantity
Позначення
Marking
Кількість
Quantity
Для кріплення пластини А до стіни
Formounting the plate Ato the wall
Для кріплення кронштейна B до панелі
Formounting the bracket Bto the TV
Позначення
Marking
Позначення
Marking
Кількість
Quantity
Кількість
Quantity
Дюбель 10х50 6 шт.
Шуруп 6х50 6 шт.
Шайба М8 6 шт.
Dowels 10x50 6 pc.
Screws 6x50 6 pc.
Washers M8 6 pc.
Гвинт М6х16 4 шт.
Гвинт М8х16 4 шт.
Гвинт М8х25 4 шт.
Screw М6х16 4 pcs
Screw М8х16 4 pcs
Screw М8х25 4 pcs
KSL WM448N
Інструкція з встановлення
Дякуємо за вибір продукції KSL!
Вся продукція KSL виробляється в Україні і на неї надається довічна гарантія!
Будь ласка, уважно ознайомтесь з даною інструкцією перед початком встановлення кронштейну!
Монтаж повинен проводитись у суворій відповідності до інструкції!
Необхідний для встановлення інструмент:
– олівець (для розмітки місць свердління)
– рівень (для правильного горизонтального встановлення кронштейна)
– перфоратор і бур діаметром 10 і довжиною не менше 65 мм
– викрутка хрестова (для прикручування гвинтів до панелі)
– молоток (для забивання анкерів або дюбелів)
– ключ гайковий №10 (для закручування гвинтів або анкерів)
Настінний кронштейн з регульованим кутом нахилу та
поворотом для (LCD/LED) телевізорів і моніторів
Призначений для панелей з кріпильним блоком VESA min 200×100 мм,
max 400×400 мм і максимальною вагою 40 кг.
Installation Instructions
KSL WM448N
Thank you for choosing KSL! All KSL products are made in Ukraine. Please read these
instructions before installing the wall mount! Installation should be carried out in strict
accordance to the instructions!
Tools required for installation:
– Pencil (to mark the drilling locations)
– The level (for proper horizontal mounting bracket)
– Punch and drill diameter of 10 and a minimum length of 65 mm
– Phillips screwdriver (to tighten the screws to the panel)
– Hammer (for driving anchors or dowels)
– Wrench №10 (for tightening the screws or anchors)
Wall mount with adjustable tilt
for LCD (LCD / LED) TVs and monitors
Designed for TVs with the mounting unit VESA
min 200×100 mm, max 400×400 mm and a maximum weight of 40 kg.

Загальні вимоги безпеки. Кронштейн призначений для встановлення у внутрішніх приміщеннях. Перш ніж монтувати
кронштейн, переконайтеся у відсутності проходження на місці кріплення електричного кабелю, газопроводу,
сантехнічних розводок і інших комунікацій. Ніколи не встановлюйте частини, що мають дефекти. Кріплення, що
входить в комплект, призначене для бетонних або цегельних стін, товщина штукатурки не повинна перевищувати 3
мм. Для інших видів стін знадобиться інше кріплення.
General safety requirements. The wall mount is designed for installation indoors. Before mounting bracket, make sure no
passing in place of mounting electrical cables, gas, plumbing and other communications interconnections. Never install parts
with defects. The included fasteners are designed for concrete or brick walls, plaster thickness should not exceed 3 mm. For
other types of walls need other fasteners.

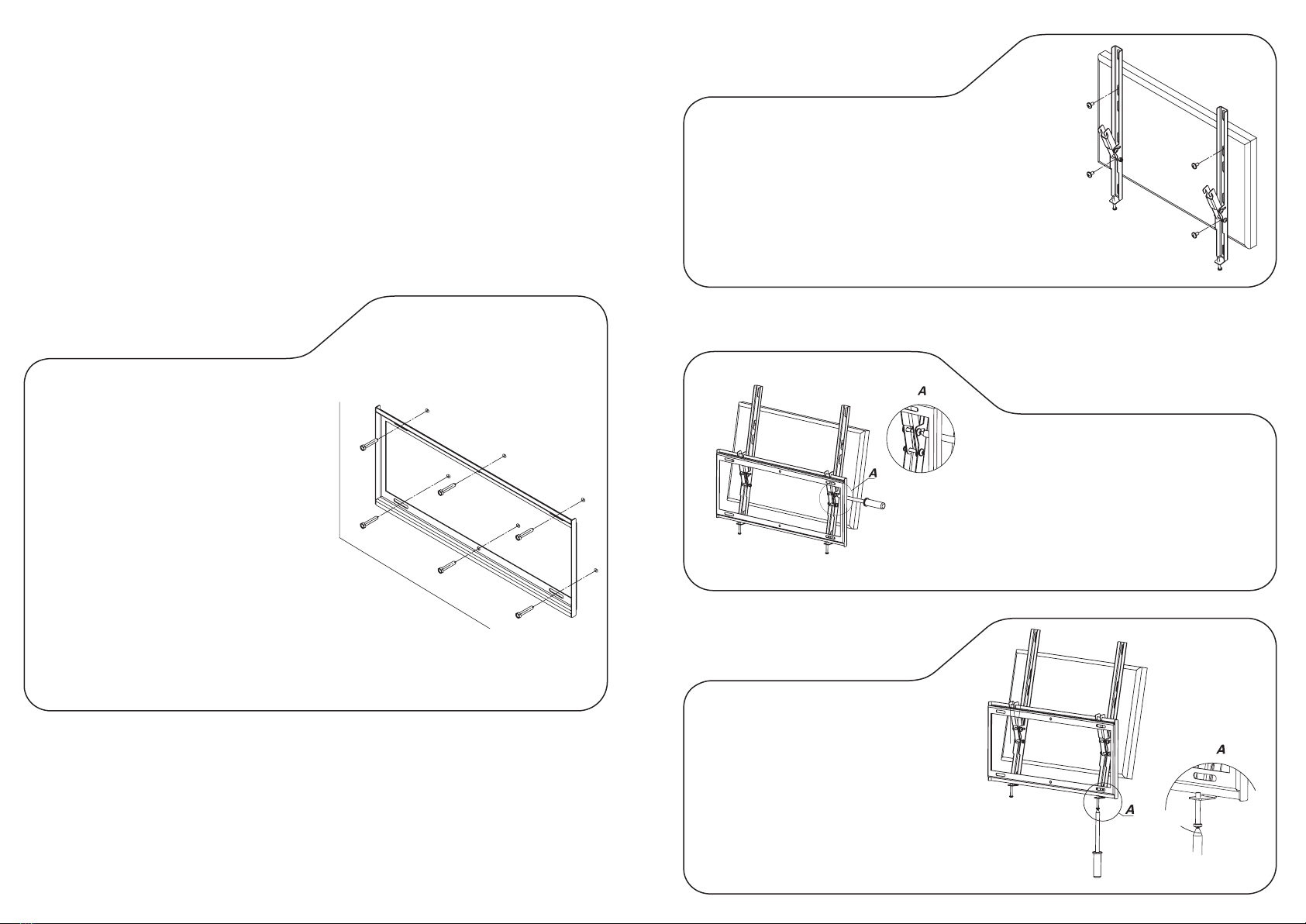

Використовуючи пластину А у якості шаблону,
а також рівень з комплекту інструментів,
розмітити місце встановлення кріплення
відповідно до отворів у пластині А; отвори
повинні розташовуватись горизонтально.
Використовуючи перфоратор, просвердлити
отвори у стіні діаметром 10 мм і глибиною не
менше 60 мм. Вставити дюбелі C в отвори.
Закріпити пластину А на стіні, використовую-
чи шурупи і шайби з комплекту C.
Using A plate as a template and the level of the sets,
mark the place of the installation according to the
mounting holes in the plate A; holes should be
placed horizontally Using a punch, drill the holes in
the wall with a diameter of 10 mm and a depth of
not less than 60 mm. Put the dowels C in the holes.
Fasten the plate A to the wall using the screws and
the washers from the set C.
Увага! Після встановлення кронштейну перевірити надійність його кріплення до стіни.
Attention! After installation the plate check the reliability of the bracket to the wall.
Увага! Після встановлення кронштейну перевірити надійність його кріплення до панелі телевізору.
Attention! After installation, check the reliability of the bracket to the TV
Крок 3
Step 3
Виробник може змінювати комплектацію та характеристики виробу.
The manufacturer may change the fasteners set and specification the product.
Крок 4
Step 4
Крок 2
Step 2
Крок 1
Step 1
Вибрати з комплекту кріплення D гвинти відповідної довжини і
діаметру. Використовуйте лише розмір гвинтів, вказаний в інструкції до
телевізора! Закріпити на панелі телевізора кронштейн B, використову-
ючи гвинти з комплекту кріплення D. Якщо необхідного розміру гвинтів
не передбачено в комплекті, вам необхідно придбати їх самостійно.
Choose from a set of fasteners D screws of an appropriate length and
diameter. Use only the size of screws specified in the instructions to your TV!
Fasten bracket B to the TV using the included screws from the set D. If
required size of screws is not provided in the kit, you will need to purchase
them by yourself.
Навісити панель телевізора з кронштейнами B
на пластину А, як це показано на малюнку.
Встановити бажаний кут нахилу, і зафіксувати
його за допомогою гвинтів, які розташовані на
кронштейнах B (виділені на малюнку).
Hang the TV on bracket B to plate A, as shown in
the figure. Set the desired angle, and fix it with
screws located on the brackets B (marked in the
figure)
Вкрутити виділені на малюнку фіксуючі
гвинти на кронштейнах B до упору.
Screw marked in Figure fixing screws on B
brackets until it stops.
