KSL WMO-4023T User manual

Як монтувати кронштейн
How to install TV wall mount
Как монтировать кронштейн
180°
180°
360°

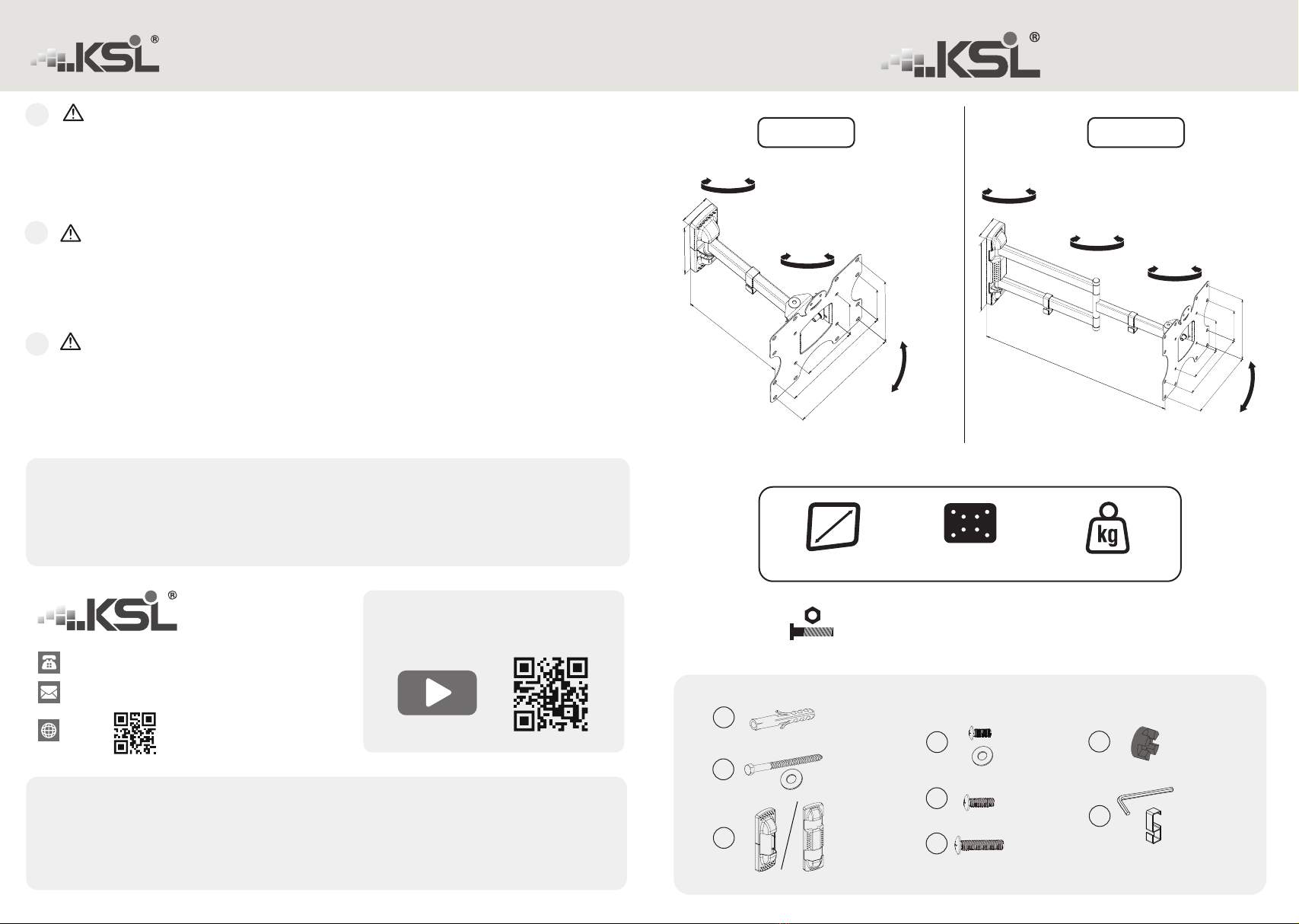

Комплектація/Components/Комплектация
WMO-4023T
180°
180°
+15°
-5°
+15°
-5°
19” - 43”
VESA
MIN 100×100 MAX 200×200 MAX 25 KG
UA Загальні вимоги безпеки
• Компанія KSL рекомендує звернутись за допомогою по установці до спеціаліста.
• Будь ласка, уважно ознайомтесь з даною інструкцією перед початком встановлення кронштейну.
• Монтаж повинен проводитись у суворій відповідності до інструкції!
• Кронштейн призначений для встановлення у внутрішніх приміщеннях.
• Перш ніж монтувати кронштейн, переконайтеся у відсутності проходження на місці кріплення електричного кабелю, газопроводу, сантехнічних розводок і
інших комунікацій.
• Ніколи не встановлюйте частини, що мають дефекти.
• Кріплення, що входить в комплект, призначене для бетонних або цегельних стін, товщина штукатурки не повинна перевищувати 3 мм. Для інших видів стін
знадобиться інше кріплення.
• Переконайтесь, що стіна витримає вагу кронштейну разом з телевізором.
• В комплекті є маленькі деталі, які можуть бути небезпечними і викликати задушення. Тримайте такі деталі в недоступному для дітей місці.
• Використання техніки, вага якої перевищує максимально допустиму, може призвести до травматичних випадків.
General safety requirements
EN
• Please read these instructions carefully before installing the wall mount
• Manufacturer recommends contacting a specialist for installation assistance.
• Installation should be carried out in strict accordance to the instructions
• The wall mount is designed for installation indoors only
• Make sure there are no electrical cables, gas, plumbing or other pipes which you could damage during installation process
• Never install parts that have defects
• The dowels and screws for the walls are intended for use only with concrete or brick walls. Plaster’s thickness, if present, should not exceed 3 mm. For other types
of walls you will need other types of dowels.
• Make sure that the wall can support the combined weight of the equipment and components
• This product contains small items that could be a choking hazard if swallowed. Keep these items away from children/
Виробник: ТОВ “КСЛ 16”
Адреса: м. Київ, вул. Сім'ї Сосніних, 9
Manufacturer: LLC "KSL 16"
Address: Kyiv, 9 Sim'i Sosninykh St
Производитель: ООО “КСЛ 16”
Адрес: г. Киев, ул. Семьи Сосниных, 9
ksl.ua
inf[email protected]
[phone]
Общие требования безопасности
RU
• Компания KSL рекомендует обратиться за помощью по установке к специалисту.
• Внимательно ознакомьтесь с данной инструкцией перед началом установки кронштейна.
• Монтаж должен проводиться в строгом соответствии с инструкцией!
• Кронштейн предназначен для установки во внутренних помещениях.
• Прежде чем монтировать кронштейн, убедитесь в отсутствии прохождения на месте крепления электрического кабеля, газопровода, сантехнических разводок
и других коммуникаций.
• Никогда не устанавливайте части, имеющие дефекты.
• Крепеж, входящий в комплект, предназначенный для бетонных или кирпичных стен, толщина штукатурки не должна превышать 3 мм. Для других видов стен
понадобится другое крепление.
• Убедитесь, что стена выдержит вес кронштейна вместе с телевизором.
• В комплекте есть маленькие детали, которые могут быть опасными и вызвать удушье. Держите такие детали в недоступном для детей месте.
• Использование техники, вес которой превышает максимально допустимый, может привести к травматическим случаям.
Необхідний для встановлення інструмент: Tools required for installation: Необходимый для установки инструмент:
– олівець (для розмітки місць свердління)
– рівень (для правильного горизонтального
встановлення кронштейна)
– перфоратор і бур діаметром 10 і довжиною не
менше 60 мм
– викрутка хрестова (для прикручування гвинтів до
панелі)
– молоток (для забивання анкерів або дюбелів)
– ключ гайковий №10 (для закручування гвинтів або
анкерів)
– Pencil (to mark the drilling locations)
– The level (to make sure the product is
mounted horizontally)
– Hammer drill and the drill suited for
concrete and brick walls (10 mm in
diameter, at least 60 mm long)
– Phillips screwdriver
– Hammer
– Spanner size 10
– карандаш (для разметки мест сверления)
– уровень (для правильной горизонтальной
установки кронштейна)
– перфоратор и бур диаметром 10 и длиной не
менее 60 мм
– отвертка крестовая (для прикручивания винтов к
панели)
– молоток (для забивания анкеров или дюбелей)
– ключ гаечный №10 (для закручивания винтов или
анкеров)
Виробник може змінювати комплектацію та характеристики виробу. Актуальну інформацію ви
можете знайти на сайті.
The manufacturer may change the components set and specification of the product. Relevant information
can be found on our website
Производитель может изменять комплектацию и характеристики изделия. Актуальную информацию
вы можете найти на сайте.
INCLUDED
х1
А
B
G
H
х8
10х50
6х60
М8
х3/4
х3/4
х3/4
E
F
М4х12
Dх4
М4 х4
М6х30
х4
М8х45
х4
Cх1 х1/2
100
200
100
200
55
161
67...256
200
100
100
200
100
200
200
100
67...528
65
224
WMO-4025T

Увага! Після встановлення кріпильної планки перевірити надійність її кріплення до панелі телевізору.
Attention! Make sure that the mounting plate is securely attached to the TV panel.
Внимание! После установки крепежной планки проверить надежность ее крепления к панели телевизору.
6
12
7
B
А
4
А
3
Увага! Після встановлення кронштейну перевірити надійність його кріплення до стіни.
Attention! After mounting the wall plate, make sure it is securely attached to the wall.
Внимание! После установки кронштейна проверить надежность его крепления к стене.
10 mm
10 mm
60 mm
WMO-4023T
Якщо необхідного розміру
гвинтів не передбачено в
комплекті, вам необхідно
придбати їх самостійно.
The screws supplied with this
mount fit most of the TVs.
Sometimes you will have to
purchase the screws that fit
your TV separately.
Если необходимого размера
винтов не предусмотрено в
комплекте, вам необходимо
приобрести их самостоя-
тельно.
D
E
F
G
TV
TV TV TV TV
10 mm 15 mm 20 mm
TV
TV
H
55
180°
180°
180°
180°
360°
С
С
WMO-4025T
WMO-4023T WMO-4025T
