KUGOO KIRIN B1PRO User manual

KUGOO KIRIN SMART E-BIKE B1PRO
English 、 Polish 、 Italian 、 Spanish 、
German
、
French
、
Dutch INSTRUCTION

Child seat*1(optional)
Fender*1
Inner hexagon spanner*1
15mm Single open wrench*1
Pedal*2 Charger*1 Instruction*1
Warranty card*1
PRODUCT FUNCTION DIAGRAM
1.Gear shift
2.Dash board
3.Brake handle
4.Handle bar
5.Power button
6.Standpipe
7.Vertical folding clasp
8.Safety buckle
9.Front light
10.Head tube
11.The front fork
12.Tyre
13.Wheel hub
14.Brake disc
15.Disc brake
16.Front fender
17.Frame
18.Pedal
19.Battery box
20.Crank
21.Chain wheel
22.Chain
23.Kickstand
24.Back fender
25.Seat tube
26.Seat
Note：Some details of your bike may be little different from the above picture due to our product
upgrading，which will not affect the usage.
LIST OF ACCESSORIES

FUNCTION
DC2.1 charge port
1. Installation: After unpacking, loosen the handle bar & quick release, adjust the
horizontal handle to the right direction, lock the horizontal handle, and gently hold the
brake lever several times, adjust the brake lines to the best condition.
2. On/off: Press the switch button on left handle bar to turn on the E-bike, the dash
board will light up; Press the switch button again to turn off the E-bike.
3. Charging: Connect the charger to the power plug and then to the E-bike. When the
charger indicator turns green from red, it shows full power.
4. Battery status: After booting,the dash board lights up and the electricity shows up, it
has four grids, Corresponding to high power, medium power and low power respectively
5. Braking: Use disc brakes, you can not speed up before fully loosed.
6. Headlight: the headlight is in manual control mode, the control button under the
meter, press it to turn on/off the light.
7. Rrear light: When braking, the rear light will blink slowly; In other conditions, the
rear light will be synchronous with the front light.
8. Zero speed booting: When the E-bike on standby mode, you can accelerate with
speeding bar.
9. Speed up: Please accelerate the Ebike slowly, do not twist the throttle bar too hard, in
case of broken.
10. Cruise control: While riding, keep the handle stationary and ride at a constant speed
for 8 seconds. If you release the handle, it can move at a constant speed. If you brake
again or accelerate again, will cancel the cruise function.
11. Electric mode and Assisting mode: the default of the Ebike is assisting mode, only one
gear. While it is assisting mode, also can use the electric mode.

PARAMETERS
Size
Material Metal
Folding size 1040*205*720mm
Released size 1040*205*940mm
Pedal height 80mm
Hub size 12inch
Package size 1050*220*650mm
Color Black
Performance
Weight 18kg
Max load 120kg
Riding speed 20km/h
Max speed 25km/h
Mileage(pure electric) 40±3km
Assistant-Mileage 60km
Uphill 15 degree
Temperature -10~45℃
Waterproof IP54
Standards
Battery 10Ah
Rated power 250W
Rated voltage 36V
Charging voltage DC42V
Input voltage AC100~220V
BMS Yes
Charging time 6-8H
Features
App Yes
Personal sticker Optional
Lights Yes/ Head light+ rear lgiht
Cruise Yes
Brake mode Front and rear disc brakes
Remark: Many factors will affect the max speed,such as power,load,tyre pressure,road conditions,chain,lubrication
degree etc. Mileage has been measured on basis of temperature 25℃,load of 60KG,speed of 15-20KM/H,smooth and
hard road,and from full battery to dead battery. It also is subjected to other factors,such as driving habits,tempera-
ture,load,tyre presure,road conditions etc.”

CAUTION
Charge between 0 degree- 45 degree, rife between -20 degree to 60 degree, keep the battery dry. Don’t put it in
acid and alkalinity fluid. No rain, fire and heat. Don’t put the battery positive an negative wrong. Don’t damage
disassemble the battery or use the wrong adapter. Don’t charge it over 6 hours and don’t charge it over 2A.
When not using for a long time, please put the battery in dry and cool place and charge it for 2 hours every 2 months.
Follow the instruction or the user will be responsible for the consequence.
When charging, Please be careful of the battery type and voltage, place the battery in open air and don’t put it
under bright sun shine and closed space.
When charging, please place the battery first, then connect the electricity; after charging, cut the electricity then cut
the battery plug. When the green light lights up, turn off the power, don’t connect the battery when not charging.
When charging, if the indicating light goes wrong or some strange smell shows up or the charger is over hot, please
stop charging immediately, them check and repair or replace the charger. When using or storing the charging. In case
of something wrong were dropped into the charger, especially the water or other fluids, please don’t take the
charger when possible. Otherwise, be careful and put it in the cool box. No disassembling the charger yourself.
Please check the brake before riding.
Please brake the rear wheel first.
Be careful of the tightness of brake, use the hexagon wrench when it’s loose.
Rainy and snowy days need longer braking distance.
Suitable age :16-45 years old.
Riding
Read the instruction first to know the product performance first.
Don’t lend it to someone who is not familiar with it.
Wear a helmet when riding. Obey the traffic rules and don’t ride it in the cars road.Don’t riding it in the crowded
road.
When go downhill or slippery road, the speed should be under 15km/h.
Inspect the Tyre before riding, Tyre pressure should be 35-45PSI.
Don’t over impact the motor, keep the axile smooth.
Don’t over load.(Max load is 120kg)
Please be careful of the adding distance when it under the rainy day and snow day.
Single-handed ride is prohibited.
Maintenance
The E-bike front and back wheel should be at the center of the frame.
Put the E-bike up after riding at cool and dry place.
Check the Motor and Brake often, don’t inject the oil onto the brake.
Check the E-bike and screws and places that need fixing, fix it often.
Suggested torsion: Bar screws 60-80 kgf.cm, bar stand screws 175-200kgf.cm, wheel screws 320-450kgf.cm.
Check the Tyre is pierced and leaks air, please contact professional technician for repairing and replacing.
Responsibility announcement
All the product model, type and related information copy right and explain right are reserved.
This instruction is suitable for denoted models.
Any changing or replace part of the E-bike will not be informed again.
Read the instructions and follow the instructions or the user will be responsible for the damage.

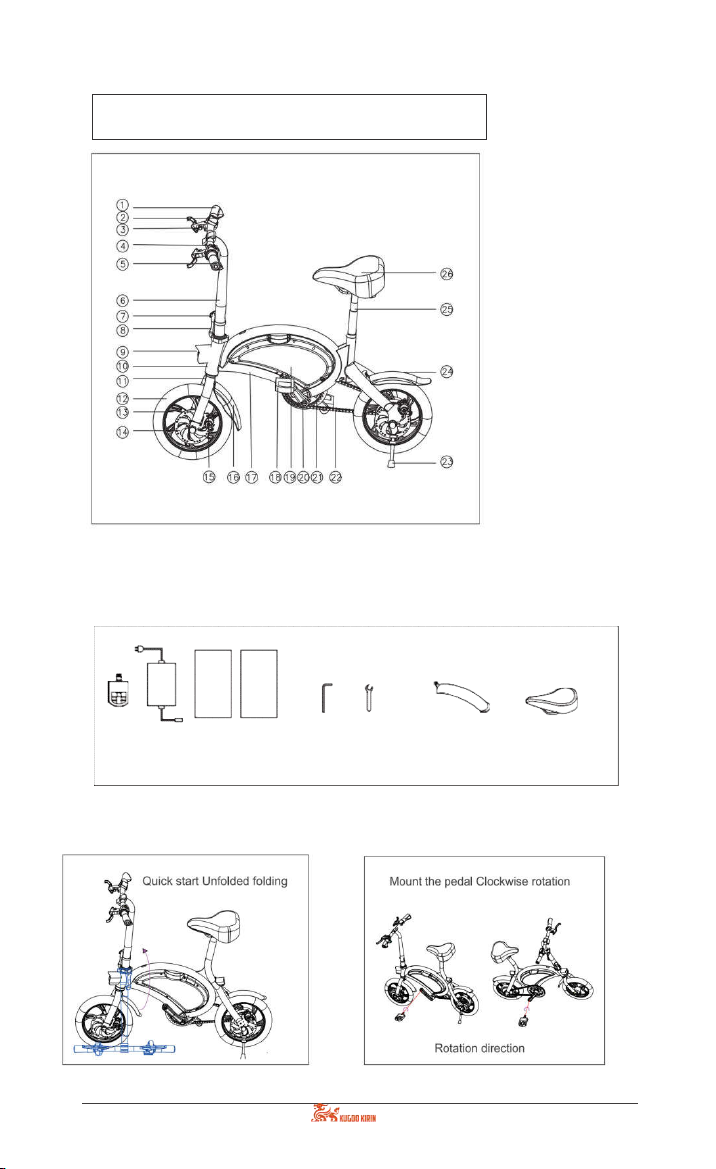

SCHEMAT FUNKCJI PRODUKTU
1.zmiana biegów
2.wyświetlacz
3.uchwyt hamulca
4.uchwyt
5.włącznik
6.ramię widelca
7.przycisk do złożenia
8.klamra bezpieczeństwa
9.światło przednie
10.rama przednia
11.widelec przedni
12.widelec przedni
13.piasta
14.hamulec tarczowy
15.tarcza hamulcowa
16.przedni błotnik
17.rama
18.pedał
19.skrzynia akumulatorowa
20.korba
21.koło łańcuchowe
22.łańcuch
23.stojak
24.tylny błotnik
25.mocowanie siodełka
26.siodełko
Uwaga ：Niektóre szczegóły twojego roweru mogą się nieznacznie różnić od powyższego zdjęcia
ze względu na aktualizowanie produktu, lecz nie wpływa to na użycie
Lista Akcesorii
Pedał*2 ładowara*l klucz sześciokątny*1 błotnik*1 instrukcja*1 karta gwarancyjna*1
Fotelik dziecięcy (opcjonalnie）
Szybki start. Rozkładanie po złożeniu Montowanie pedałów. Obrót zgodnie z ruchem wskazówek zegara

Funkcje
DC2.1 charge port
1.Instalacja: Po rozpakowaniu poluzuj kierownicę i szybko zwolnij, wyreguluj uchwyt
poziomy w odpowiednim kierunku, zablokuj uchwyt poziomy i delikatnie kilkakrotnie
przytrzymaj dźwignię hamulca, wyreguluj przewody hamulcowe do najlepszego stanu.
2.On / off: Naciśnij przycisk przełącznika na lewym uchwycie, aby włączyć rower
elektryczny, deska rozdzielcza zaświeci się; Naciśnij ponownie przycisk przełącznika, aby
wyłączyć rower elektryczny.
3.Ładowanie: podłącz ładowarkę do wtyczki zasilania, a następnie do roweru
elektrycznego. Kiedy wskaźnik ładowarki zmieni kolor na zielony z czerwonego, pokazuje
pełną moc.
4.Stan baterii: Po uruchomieniu, deska rozdzielcza zapala się i pojawia się prąd, ma cztery
siatki, odpowiadające odpowiednio wysokiej, średniej i niskiej mocy
5.Hamowanie: używaj hamulców tarczowych, nie możesz przyspieszyć przed całkowitym
zwolnieniem hamulca.
6.Reflektor: reflektor jest w trybie sterowania ręcznego, przycisk sterowania pod
miernikiem, naciśnij go, aby włączyć / wyłączyć światło.
7.Światło tylne: Podczas hamowania światło tylne będzie powoli migać; W innych
warunkach światło tylne będzie synchroniczne ze światłem przednim.
8.Zerowe uruchamianie prędkości: gdy rower elektryczny jest w trybie gotowości,
możesz przyspieszyć za pomocą paska prędkości.
9.Przyspieszenie: Proszę powoli przyspieszać Ebike, nie przekręcać drążka przepustnicy
zbyt mocno, bo dojdzie do jego złamania.
10.Tryb elektryczny i tryb wspomagania: domyślnie Ebike to tryb wspomagania, tylko na
jednym biegu. Podczas gdy jest to tryb pomocniczy, można również korzystać z trybu
elektrycznego.

PARAMETRY
Rozmiar
Materiał Możliwości
Rozmiar po złożeniu
1040*205*720mm
Rozmiar przed złożeniem 1040*205*940mm
Wysokość pedała 80mm
Rozmiar piasty 12inch
Wielkość paczki
1050*220*650mm
Kolor Czarny
Wydajność
Waga 18kg
Max ładowność 120kg
średnia prędkość 20km/h
Max prędkość 25km/h
przebieg 40±3km
Assistant-Mileage 60km
Pod górę 15 degree
Temperatura -10~45℃
Wodoodporność IP54
Wydajność
Bateria 10Ah
Moc znamionowa 250W
Napięcie znamionowe 36V
Napięcie ładowania DC42V
Napięcie wejściowe AC100~220V
Czas ładowania 6-8H
Cechy
App Tak
Naklejka z danymi Opcjonalnie
światła Tak
jazda terenowa Tak
Hamowanie Przedni i tylny hamulec tarczowy
Uwaga: Na maksymalną prędkość wpływa wiele czynników, takich jak moc, obciążenie, ciśnienie w
oponach, warunki drogowe, łańcuch, stopień smarowania itp. Przebieg został zmierzony na podstawie
temperatury 25 ℃, obciążenia 60 kg, prędkości 15-20 km / h , gładka i twarda droga oraz przy pełnym
akumulatorze aż do rozładowanego akumulatora. Jest również zależny od innych czynników, takich jak
nawyki jazdy, temperatura, obciążenie, ciśnienie w oponach, warunki drogowe itp.

OSTRZEŻENIA
Uwaga: Na maksymalną prędkość wpływa wiele czynników, takich jak moc, obciążenie, ciśnienie w oponach, warunki
drogowe, łańcuch, stopień smarowania itp. Przebieg został zmierzony na podstawie temperatury 25 ℃, obciążenia 60 kg,
prędkości 15-20 km / h , gładka i twarda droga oraz przy pełnym akumulatorze aż do rozładowanego akumulatora. Jest
również zależny od innych czynników, takich jak nawyki jazdy, temperatura, obciążenie, ciśnienie w oponach, warunki
drogowe itp.
Naładuj w zakresie od 0 stopni do 45 stopni, ładuj od 20 stopni do 60 stopni, utrzymuj baterię w stanie suchym. Nie
umieszczaj jej w kwasie i płynie alkalicznym. Wystrzegaj się deszczu, ognia i ciepła. Nie kładź baterii nieodpowiednio. Nie
uszkodź przez rozmontowanie baterii, nie używaj niewłaściwego adaptera. Nie ładuj baterii przez ponad 6 godzin i nie ładuj
ponad 2A.
Jeśli nie używasz roweru przez dłuższy czas, włóż akumulator do suchego i chłodnego miejsca i ładuj go przez 2 godziny co
2 miesiące. Postępuj zgodnie z instrukcjami, w przeciwnym razie użytkownik będzie odpowiedzialny za konsekwencje.
Podczas ładowania uważaj na rodzaj i napięcie baterii, umieść baterię na wolnym powietrzu i nie wystawiaj jej na działanie
promieni słonecznych ani zamkniętych przestrzeni.
Podczas ładowania najpierw umieść baterię, a następnie podłącz prąd; po naładowaniu odciąć prąd, a następnie odciąć
wtyczkę akumulatora. Gdy zaświeci się zielone światło, wyłącz zasilanie, nie podłączaj akumulatora, gdy jest naładowany.
Podczas ładowania, jeśli lampka kontrolna zgaśnie lub pojawi się dziwny zapach lub ładowarka jest przegrzana, należy
natychmiast przerwać ładowanie, sprawdzić i naprawić lub wymienić ładowarkę. Jeśli do ładowarka wpadnie do wody lub
innego płynu, nie należy używać ładowarki, jeśli to możliwe. W przeciwnym razie zachowaj ostrożność i włóż do chłodnego
pudełka. Nie musisz samodzielnie demontować ładowarki.
UWAGA:
Przed jazdą sprawdź hamulec.
Najpierw zahamuj tylne koło.
Uważaj na szczelność hamulca, użyj klucza sześciokątnego, gdy jest poluzowany.
Deszczowe i śnieżne dni wymagają dłuższej drogi hamowania.
Odpowiedni wiek: 16-45 lat.
JAZDA
Najpierw przeczytaj instrukcję, aby poznać wydajność produktu.
Nie pożyczaj go komuś, kto go nie zna.
Noś kask podczas jazdy. Przestrzegaj przepisów ruchu drogowego i nie jeźdź samochodem po drodze. Nie jeźdź po
zatłoczonej drodze.
Podczas zjazdu lub śliskiej drogi prędkość powinna wynosić poniżej 15 km / h. Sprawdź oponę przed jazdą, ciśnienie w
oponach powinno wynosić 35-45PSI. Nie uderzaj nadmiernie w silnik, utrzymuj płynność osi.
Nie przeciążaj. (Maksymalne obciążenie wynosi 120 kg)
Zachowaj ostrożność przy dodawaniu odległości w deszczowy dzień i dzień śniegu.
Jazda jedną ręką jest zabroniona.
Konserwacja
Przednie i tylne koło roweru elektrycznego powinno znajdować się na środku ramy. Postaw rower elektryczny po jeździe w
chłodnym i suchym miejscu. Często sprawdzaj silnik i hamulec, nie wstrzykuj oleju do hamulca. Sprawdź rower elektryczny i
śruby oraz miejsca wymagające naprawy, często je naprawiaj. Sugerowane skręcenie: Śruby prętowe 60-80 kgf.cm, śruby
stojaka prętowego 175-200kgf.cm, śruby kół 320-450kgf.cm. Sprawdź, czy opona jest przebita i czy nie ma w niej powietrza,
skontaktuj się z profesjonalnym technikiem w celu naprawy i wymiany.
OSTRZEŻENIE
Wszelkie prawa do kopiowania modeli i typów oraz powiązane informacje są zastrzeżone.
Ta instrukcja jest odpowiednia dla oznaczonych modeli.
Jakakolwiek zmiana lub wymiana części roweru elektrycznego nie będzie ponownie informowana.
Przeczytaj instrukcje i postępuj zgodnie z nimi, w przeciwnym razie użytkownik będzie odpowiedzialny za uszkodzenie.

Seggiolino per bambini*1
(opzionale)
Parafango*1
Morsetti esagonali interni*1
15mm Chiave singola aperta*1
Pedale*2 Caricabatterie*1 Istruzione*1
Carta di garanzia*1
DIAGRAMMA FUNZIONALE DEL
PRODOTTO
1.Cambio di marcia
2.Cruscotto
3.Maniglia del freno
4.Maniglia
5. Pulsante di alimentazione
6.Tubo di livello
7.Chiusura pieghevole verticale
8.Fibbia di sicurezza
9.Luce anteriore
10.Tubo di testa
11.La forcella anteriore
12.Pneumatico
13.Mozzo ruota
14.Disco freno
15.Freno a disco
16.Parafango anteriore
17.Telaio
18.Pedale
19.Scatola delle batterie
20.Manovella
21.Ruota a catena
22.Catena
23.Cavalletto
24.Parafango posteriore
25.Tubo del sedile
26.Sedile
Nota: Alcuni dettagli della tua moto potrebbero essere poco diversi da quelli della foto sopra riportata a causa
dell'aggiornamento del nostro prodotto, che non influisce sull'utilizzo.
ELENCO DEGLI ACCESSORI
Avvio rapido Pieghevole aperto Montare la rotazione in senso orario del pedale
Direzione di rotazione

FUNZIONE
Porta di carica DC2.1
1. Installazione: Dopo aver disimballato, allentare il manubrio e lo sgancio rapido,
regolare l'impugnatura orizzontale nella giusta direzione, bloccare l'impugnatura
orizzontale e tenere delicatamente la leva del freno più volte, regolare i tubi del freno
nella migliore condizione.
2. On/off: Premere il pulsante dell'interruttore sul manubrio sinistro per accendere la E-
bike, il cruscotto si accenderà; premere nuovamente il pulsante dell'interruttore per
spegnere la E-bike.
3. In carica: Collegare il caricabatterie alla spina di alimentazione e poi all'E-bike.
Quando l'indicatore del caricabatterie diventa verde da rosso, mostra la piena potenza.
4. Stato della batteria: Dopo l'avvio, il cruscotto si illumina e l'elettricità appare, ha
quattro reti, corrispondenti rispettivamente ad alta potenza, media potenza e bassa
potenza
5. Frenata: Utilizzare i freni a disco, non è possibile accelerare prima di averli
completamente allentati.
6. Faro: il faro è in modalità di controllo manuale, il pulsante di controllo sotto lo
strumento, premerlo per accendere/spegnere la luce.
7. Luce posteriore: In frenata, la luce posteriore lampeggerà lentamente; in altre
condizioni, la luce posteriore sarà sincrona con quella anteriore.
8. Avvio a velocità zero: Quando l'E-bike in modalità standby, è possibile accelerare con
la barra di accelerazione.
9. Accelera: Si prega di accelerare la Ebike lentamente, non torcere troppo la barra
dell'acceleratore, in caso di rottura.
10. Modalità elettrica e modalità di assistenza: il default della Ebike è la modalità di
assistenza, una sola marcia. Mentre è in modalità di assistenza, può anche utilizzare la
modalità elettrica.

PARAMETRI
Dimenisone
Materiale Metallo
Dimensione
pieghevole
1040*205*720mm
Dimensione rilasciata 1040*205*940mm
Altezza del pedale 80mm
Dimensione del mozzo 12inch
Dimensione del
pacchetto
1050*220*650mm
Colore Nero
Prestazioni
Peso 18kg
Carico massimo 120kg
Velocità di guida 20km/h
Velocità massima 25km/h
Chilometraggio
(elettrico puro)
40±3km
Assistenza
chilometrica
60km
In salita 15 gradi
Temperatura -10~45℃
Impermeabile IP54
Norme
Batteria 10Ah
Potenza nominale 250W
Tensione nominale 36V
Tensione di carica DC42V
Tensione d'ingresso AC100~220V
BMS Sì
Tempo di ricarica 6-8H
Caratteristiche
App Sì
Adesivo personale Opzionale
Luci Sì/ Luce di testa+ lgiht posteriore
Crociera Sì
Modalità di frenatura Freni a disco anteriori e posteriori
Osservazione: Molti fattori influenzeranno la velocità massima, come la potenza, il carico, la pressione dei
pneumatici, le condizioni della strada, la catena, il grado di lubrificazione, ecc. Il chilometraggio è stato misurato
sulla base di temperatura 25℃, carico di 60KG, velocità di 15-20KM/H, strada liscia e dura, e da batteria piena a
batteria scarica. È inoltre soggetta ad altri fattori, come le abitudini di guida, la temperatura, il carico, la
pressione dei pneumatici, le condizioni della strada, ecc.

ATTENZIONE
Caricare tra 0 gradi - 45 gradi, diffondere tra -20 gradi e 60 gradi, mantenere la batteria asciutta. Non
metterlo nel liquido acido e alcalino. Niente pioggia, fuoco e calore. Non mettere il positivo della batteria
in positivo e il negativo in negativo. Non danneggiare la batteria e non utilizzare l'adattatore sbagliato.
Non fatelo pagare più di 6 ore e non fatelo pagare più di 2A.
Quando non si utilizza per un lungo periodo di tempo, si prega di mettere la batteria in un luogo asciutto e
fresco e caricarla per 2 ore ogni 2 mesi. Seguire le istruzioni o l'utente sarà responsabile della
conseguenza.
Durante la carica, fare attenzione al tipo di batteria e alla tensione, posizionare la batteria all'aria aperta e
non metterla sotto il sole e lo spazio chiuso.
Durante la carica, si prega di posizionare prima la batteria, quindi collegare l'elettricità; dopo la carica,
tagliare l'elettricità e poi tagliare la spina della batteria. Quando la luce verde si accende, spegnere
l'alimentazione, non collegare la batteria quando non è in carica.
Durante la carica, se la spia di segnalazione si guasta o se appare qualche strano odore o se il
caricabatterie è troppo caldo, si prega di interrompere immediatamente la carica, controllare e riparare o
sostituire il caricabatterie. Quando si utilizza o si conserva la carica. In caso di qualcosa di sbagliato sono
stati fatti cadere nel caricabatterie, soprattutto l'acqua o altri liquidi, si prega di non prendere il
caricabatterie quando possibile. Altrimenti, fate attenzione e mettetelo nella scatola refrigerata. Non
smontare il caricabatterie da soli.
Si prega di controllare il freno prima della guida. Si prega di frenare prima
la ruota posteriore.
Fare attenzione alla tenuta del freno, usare la chiave esagonale quando è
allentata. Le giornate piovose e nevose richiedono uno spazio di frenata più
lungo.
Età adatta: 16-45 anni.
Equitazione
Leggere prima le istruzioni per conoscere le prestazioni del prodotto.
Non prestarlo a chi non lo conosce.
Indossare il casco quando si cavalca. Obbedire alle regole del traffico e non percorrerlo sulla strada delle auto
In discesa o su strada scivolosa, la velocità dovrebbe essere inferiore a 15 km/h. Ispezionare lo pneumatico
prima della guida, la pressione dello pneumatico deve essere di 35-45PSI. Non urtare eccessivamente il
motore, mantenere l'assile liscio.
Non sovraccaricare il carico (il carico massimo è di 120 kg)
Si prega di fare attenzione alla distanza aggiuntiva quando è sotto il giorno di pioggia e di neve.
La corsa in solitaria è vietata.
Manutenzione
La ruota anteriore e posteriore della E-bike dovrebbe essere al centro del telaio.
Mettete la bicicletta elettrica dopo averla guidata in un luogo fresco e asciutto.
Controllare spesso il motore e il freno, non iniettare l'olio sul freno.
Controllare l'E-bike e le viti e i punti che necessitano di fissaggio, fissarla spesso.
Controllare che il pneumatico sia forato e che ci siano perdite d'aria, contattare un tecnico
professionista per la riparazione e la sostituzione.
Annuncio di responsabilità
Tutti i modelli di prodotto, i tipi e le relative informazioni sono riservati.
Questa istruzione è adatta ai modelli contrassegnati.
Qualsiasi modifica o sostituzione di una parte dell'E-bike non verrà più comunicata.
Leggere le istruzioni e seguire le istruzioni o l'utente sarà responsabile del danno.

Asiento de niño * 1
guardafa
Llave hexagonal interna * 1
Llave abierta simple de 15
Pedal * 2 Cargador * 1 Instrucción * 1
Tarjeta de garantía *
1
DIAGRAMA DE FUNCIONES DEL PRODUCTO
1.Cambiodemarchas
2.Tablerodeinstrumentos
3.Manijadefreno
4.Barra delamanija
5.Botóndeencendido
6.Tubo
7.Cierredesplegablevertical
8.Hebilladeseguridad
9.Luzdelantera
10.Tubodecabeza
11.Horquilladelantera
12.Tire
13.Cuboderueda
14.Discodefreno
15.Frenodedisco
16.Guardabarrosdelantero
17.Marco
18.Pedal
19.Cajadebatería
20.Manivela
21.Ruedadecadena
22.Cadena
23.Soporte
24.Guardabarrostrasero
25.Tubodeasiento
26.Asiento
Nota: Algunos detalles de su bicicleta pueden ser un poco diferentes de la imagen anterior debido a la
actualización de nuestro producto, lo que no afectará el uso.
LISTA DE ACCESORIOS
Inicio rápido desplegado plegable Montar el pedal en sentido horario
Dirección de rotación

FUNCIÓN
DC2.1 puerto de
1. Instalación: después de desempacar, afloje la barra del manija y suelte rápidamente, ajuste
la manija horizontal en la dirección correcta, bloquee la manija horizontal y sostenga
suavemente la palanca del freno varias veces, ajuste las líneas del freno a la mejor condición.
2. On/off: presione el botón del interruptor en el manilja izquierdo para encender la bicicleta
eléctrica, el tablero se iluminará; Presione el botón del interruptor nuevamente para apagar la
bicicleta eléctrica.
3. Carga: conecte el cargador al enchufe de alimentación y luego a la bicicleta eléctrica.
Cuando el indicador del cargador cambia de verde a rojo, muestra la energía máxima.
4. Estado de la batería: después del arranque, el tablero de instrumentos se ilumina y aparece
la electricidad, tiene cuatro rejillas, correspondientes a alta energía, energía media y baja
energía respectivamente
5. Freno: use frenos de disco, no puede acelerar antes de soltarse por completo.
6. Faro: el faro está en modo de control manual, el botón de control debajo del medidor,
presiónelo para encender/apagar la luz.
7. Luz trasera: al frenar, la luz trasera parpadeará lentamente; En otras condiciones, la luz
trasera estará sincronizada con la luz delantera.
8. Arranque a velocidad cero: cuando la bicicleta eléctrica está en modo de espera, puede
acelerar con la barra de velocidad.
9. Velocidad: acelere la bicicleta eléctrica lentamente, no gire la barra del acelerador
demasiado fuerte, en caso de rotura.
10. Modo eléctrico y modo de asistencia: el valor predeterminado de la bicicleta eléctrica es el
modo de asistencia, solo una marcha. Si bien es el modo de asistencia, también puede usar el
modo eléctrico.

PARÁMETROS
Ta
ma
ño
Material Metal
Tamaño plegable
1040*205*720mm
Tamaño liberado 1040*205*940mm
Altura del pedal 80mm
Tamaño del cubo 12 pulgadas
Tamaño del paquete
1050*220*650mm
Color Negro
Rendimient
o
Peso 18kg
Carga máxima 120kg
Velocidad de conducción 20km/h
Velocidad máxima 25km/h
Kilometraje (puro eléctrico) 40±3km
Asistente de kilometraje 60km
Cuesta arriba 15 degree
Temperatura -10~45℃
Impermeable IP54
Estándares
Batería 10Ah
Potencia nominal 250W
Voltaje nominal 36V
Voltaje de carga DC42V
Voltaje de entrada AC100~220V
BMS Sí
Tiempo de carga 6-8H
Característ
icas
App Sí
Pegatina personal Opcional
Luces Sí / luz principal + luz trasera de
Crucero Sí
Modo de freno Frenos de disco delanteros y traseros
Observación: Muchos factores afectarán la velocidad máxima, como la potencia, la carga, la presión de los
neumáticos, las condiciones de la carretera, la cadena, el grado de lubricación, etc. , camino suave y duro, y de
batería llena a batería agotada. También está sujeto a otros factores, como los hábitos de conducción, la
temperatura, la carga, la presión de los neumáticos, las condiciones de la carretera, etc. ”

·
PRECAUCIÓN
Cargue entre 0 grados y 45 grados, entre -20 y 60 grados, mantenga la batería seca. No lo ponga en
líquido ácido y alcalino. Sin lluvia, fuego y calor. No ponga la batería positiva ni negativa. No dañe,
desmonte la batería ni use el adaptador incorrecto. No lo cargue más de 6 horas y no lo cargue más de 2A.
Cuando no lo use durante mucho tiempo, coloque la batería en un lugar seco y fresco y cárguela durante 2
horas cada 2 meses. Siga las instrucciones o el usuario será responsable de la consecuencia.
Al cargar, tenga cuidado con el tipo y el voltaje de la batería, coloque la batería al aire libre y no la
coloque bajo el sol brillante y el espacio cerrado.
Al cargar, coloque primero la batería y luego conecte la electricidad; después de cargar, corte la
electricidad y luego el enchufe de la batería. Cuando se encienda la luz verde, apague la alimentación, no
conecte la batería cuando no se esté cargando.
Al cargar, si la luz indicadora sale mal o aparece un olor extraño o el cargador está demasiado caliente,
deje de cargarlo inmediatamente, verifique y repare o reemplace el cargador. Al usar o almacenar la carga.
En caso de que se haya caído algo incorrecto en el cargador, especialmente el agua u otros fluidos, no
tome el cargador cuando sea posible. De lo contrario, tenga cuidado y póngalo en la caja fría. No
desmonte el cargador usted mismo.
Por favor, verifique el freno antes de conducir.
Por favor, frene la rueda trasera primero.
Tenga cuidado con la tensión del freno, use la llave hexagonal cuando esté floja. Los días lluviosos y
nevados necesitan una mayor distancia de frenado.
Edad adecuada: 16-45 años.
Montar
Lea primero las instrucciones para conocer el rendimiento del producto.
No se lo preste a alguien que no esté familiarizado con él.
Use un casco cuando viaje. Obedezca las normas de tránsito y no lo use en la carretera de los automóviles
Cuando vaya cuesta abajo o camino resbaladizo, la velocidad debe ser inferior a 15 km/h. Inspeccione el
neumático antes de conducir, la presión del neumático debe ser de 35-45 psi. No sobrepase el motor,
mantenga el eje liso.
No sobrecargue (la carga máxima es de 120 kg)
Tenga cuidado con la distancia agregada cuando está bajo el día lluvioso y el día de nieve.
El viaje con una sola mano está prohibido.
Mantenimiento
La rueda delantera y trasera de la bicicleta eléctrica debe estar en el centro del cuadro.
Coloque la bicicleta eléctrica en un lugar fresco y seco después de conducir.
Revise el motor y el freno con frecuencia, no inyecte el aceite en el freno.
Verifique la bicicleta eléctrica y los tornillos y los lugares que necesitan fijación, fíjelo con frecuencia.
Verifique que el neumático esté perforado y tenga fugas de aire, comuníquese con un técnico profesional para
repararlo y reemplazarlo.
Anuncio de responsabilidad
Todo el modelo de producto, tipo e información relacionada copia el derecho y explica el derecho están
reservados.
Esta instrucción es adecuada para modelos denotados.
Cualquier cambio o reemplazo de parte de la bicicleta eléctrica no será informado nuevamente.
Lea las instrucciones y siga las instrucciones o el usuario será responsable del daño.

Kindersitz * 1(optional)
Kotflügel*1
Innensechskantschlüssel * 1
15mm Einmaul-Gabelschlüssel*1
Pedal * 2 Ladegerät * 1 Anweisung * 1
Garantiekarte *1
PRODUKT-FUNKTIONSPLAN
1.Gangschaltung
2. Armaturenbrett
3. Bremsgriff
4. Lenkstange
5.Power-Taste
6. Standrohr
7.Vertikale Faltschließe
8. Sicherheitsschnalle
9. Frontscheinwerfer
10. Steuerrohr
11. Vorderradgabel
12.Reifen
13. Radnabe
14.Bremsscheibe
15.Scheibenbremse
16. Vorderkotflügel
17. Rahmen
18.Pedal
19. Batteriekasten
20.Kurbel
21. Kettenrad
22.Ketten
23.Fahrradständer
24. Heckkotflügel
25. Sitzrohr
26.Sitz
Hinweis: Einige Details Ihres Fahrrads können sich aufgrund unserer Produktoptimierung geringfügig von
der obigen Abbildung unterscheiden, was die Nutzung nicht beeinträchtigt.
ZUBEHÖRLISTE

FUNKTION
DC2.1
Ladeanschluss
1. Installation : Nach dem Auspacken lösen Sie den Lenker & Schnellspanner, stellen
Sie den horizontalen Handgriff in die richtige Richtung ein, verriegeln Sie den
horizontalen Handgriff und halten Sie den Bremshebel mehrmals leicht fest, stellen Sie
die Bremsleitungen auf den besten Zustand ein.
2. EIN/AUS: Drücken Sie den Schaltknopf am linken Lenker, um das E-Bike
einzuschalten, das Armaturenbrett leuchtet auf; Drücken Sie den Schaltknopf erneut, um
das E-Bike auszuschalten.
3. Aufladen: Schließen Sie das Ladegerät an den Netzstecker und dann an das E-Bike an.
Wenn die Anzeige des Ladegeräts von rot auf grün wechselt, zeigt sie die volle Leistung
an.
4. Batteriezustand: Nach dem Booten leuchtet das Armaturenbrett auf und der Strom
wird angezeigt. Es hat vier Balken, die jeweils hoher Leistung, mittlerer Leistung und
niedriger Leistung entsprechen
5. Bremse: Bei Verwendung von Scheibenbremsen können Sie vor dem vollständigen
Lösen nicht beschleunigen.
6. Scheinwerfer: der Scheinwerfer ist im manuellen Steuermodus, die Steuertaste unter
dem Messinstrument, drücken Sie sie, um das Licht ein-/auszuschalten.
7. Rücklicht: Beim Bremsen blinkt das Rücklicht langsam; in anderen Fällen ist das
Rücklicht synchron mit dem Frontlicht.
8. Booten bei Null Geschwindigkeit: Wenn das E-Bike im Standby-Modus ist, können Sie
mit dem Beschleunigungsstab beschleunigen.
9. Beschleunigen: Bitte beschleunigen Sie das Ebike langsam, drehen Sie den Gashebel
im Falle eines Bruchs nicht zu stark.
10. Elektromodus und Assistenzmodus: Die Standardeinstellung des E-Bikes ist der
Assistenzmodus, mit nur einem Gang. Während er im Assistenzmodus arbeitet, kann er
auch den Elektromodus verwenden.

PARAMETER
Grö
ße
Material Metall
Faltgröße 1040*205*720mm
Entfaltungsgröße 1040*205*940mm
Pedalhöhe 80mm
Nabengröße 12 Zoll
Verpackungsmaße 1050*220*650mm
Farbe Schwarz
Performance
Gewicht 18kg
Maxim. Belastung 120kg
Fahrgeschwindigkeit 20km/h
Höchstgeschwindigkeit 25km/h
Laufleistung(reiner
Elektrobetrieb)
40±3km
Assistent - Laufleistung 60km
Bergauf 15 Grad
Temperatur -10~45℃
Wasserdicht IP54
Standard
Batterie 10Ah
Nennleistung 250W
Nennspannung 36V
Ladespannung DC42V
Eingangsspannung: AC100~220V
BMS Ja
Ladezeit 6-8H
Eigenschaft
en
App Ja
Persönlicher Aufkleber Optional
Licht Ja / Scheinwerfer + hinten Nebellicht
Kreuzfahrt Ja
Bremsen-Modus Scheibenbremsen vorne und hinten
Bemerkung: Viele Faktoren werden die Höchstgeschwindigkeit beeinflussen, wie z.B. Leistung, Last, Reifendruck,
Straßenbedingungen, Kette, Schmierungsgrad usw. Die Laufleistung wurde auf der Grundlage der Temperatur 25℃,
einer Last von 60KG, einer Geschwindigkeit von 15-20KM/H, einer glatten und harten Straße und von voller bis
leerer Batterie gemessen. Sie ist auch von anderen Faktoren abhängig, wie Fahrgewohnheiten, Temperatur,
Belastung, Reifendruck, Straßenbedingungen usw.".
