Kummert KR-300 HD User manual

BEDIENUNGSANLEITUNG
KR-300 HD, KR-200 HD
INSTRUCTION MANUAL
KR-300 HD, KR-200 HD
DE
EN

DEDE2
Deutsch (Original)
Auage/ Version: 1/ 2023
Erstellungsdatum: 2023
© Kummert GmbH
Albert-Einstein-Str. 8
97447 Gerolzhofen
Auf die Bedienungsanleitung und alle darin enthaltenen
Informationen, Fotos und Zeichnungen bestehen
Eigentumsrechte der Kummert GmbH.
Ihre Verwendung ist im Rahmen der Nutzung des Geräts
zulässig. Eine darüber hinaus gehende Verwendung ist ohne
schriftliche Genehmigung des Herstellers nicht gestattet.
Anleitung für zukünftiges Lesen aufbewahren!
DE

DEDE 3
INHALT
Einführung ................................................................................................................................ 4
Zu dieser Anleitung.................................................................................................................................. 4
Symbolerklärung ...................................................................................................................................... 4
Sicherheit.................................................................................................................................. 5
Bestimmungsgemäßer Gebrauch ........................................................................................................ 5
Zielgruppe .................................................................................................................................................. 5
Sicherheitshinweise ................................................................................................................................. 5
Vorbereitung ............................................................................................................................ 6
Lieferumfang ............................................................................................................................................. 6
Lagerung .................................................................................................................................................... 6
Transport .................................................................................................................................................... 6
Produktbeschreibung.............................................................................................................. 6
Beschreibung ............................................................................................................................................ 6
Technische Daten .................................................................................................................................... 7
Komponenten ........................................................................................................................................... 7
Arbeitsvorbereitung ................................................................................................................ 8
Transport zum Einsatzort ...................................................................................................................... 8
KR-200 HD mit Pro HD/ Pro NG verbinden .................................................................................. 9
KR-200 HD mit HD-Fahrwagen verbinden .......................................................................................10
KR-200 HD platzieren ............................................................................................................................10
Umlenkrolle platzieren und anbringen.............................................................................................11
Betrieb..................................................................................................................................... 12
Bedienelemente .....................................................................................................................................12
Bedienung ................................................................................................................................................13
Arbeitsende ............................................................................................................................ 13
Hilfe bei Störungen................................................................................................................ 14
Reinigung ................................................................................................................................ 14
Instandhaltung und Wartung............................................................................................... 15

DEDE4
EINFÜHRUNG
Zu dieser Anleitung
Die Anleitung ermöglicht den sicheren Umgang mit den Geräten und muss in deren
unmittelbarer Nähe, für das Personal jederzeit zugänglich aufbewahrt werden.
Das Personal muss diese Anleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und
verstanden haben. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller
angegebenen Sicherheitshinweise und Handlungsanweisungen in dieser Anleitung.
Darüber hinaus gelten die lokalen Unfallverhütungsvorschriften und allgemeinen
Sicherheitsbestimmungen für den Einsatzbereich der Geräte.
Symbolerklärung
Die Sicherheitshinweise bringen durch Symbol und Signalwort das Ausmaß der Gefährdung
zum Ausdruck, lassen Ort und Art der Gefahr erkennen und enthalten Hinweise zur
Vermeidung.
WARNUNG
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise
gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann,
wenn sie nicht gemieden wird.
VORSICHT
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise
gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann,
wenn sie nicht gemieden wird.
HINWEIS
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche
Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden
wird.
TIPP Dieses Symbol hebt nützliche Tipps und Informationen hervor, die für eine
eziente und störungsfreie Bedienung des Geräts zu beachten sind.

DEDE 5
SICHERHEIT
Bestimmungsgemäßer Gebrauch
Die Geräte dienen zur Inspektion von gereinigten Rohrleitungen unter Verwendung
von Originalzubehör und -komponenten von Kummert. Jede über diesen Einsatzzweck
hinausgehende Nutzung gilt als nicht bestimmungsgemäß.
Zielgruppe
Diese Anleitung und die Benutzung des Geräts richtet sich an ausgebildete Kanalinspekteure
oder Personen mit vergleichbarem fachlichen Wissen und einer dementsprechenden,
dokumentierten Unterweisung.
Sicherheitshinweise
Im folgenden Abschnitt sind Restrisiken benannt, die vom Gerät auch bei
bestimmungsgemäßem Gebrauch ausgehen können.
WARNUNG
Quetschgefahr!
Beim Auf- und Abrollen des Kabels besteht Verletzungsgefahr durch die sich
drehende Trommel.
- Fassen Sie im laufenden Betrieb niemals in die Kabeltrommel
- Der Notaus-Schalter muss während des Betriebs jederzeit erreichbar sein
WARNUNG
Elektrische Spannung!
Bei Beschädigungen an der Isolation oder einzelnen Bauteilen besteht Lebensgefahr
durch elektrischen Strom.
- Schalten Sie die Geräte bei Nichtgebrauch, Wartungs- und Reinigungsarbeiten aus
- Beenden Sie die Inspektion bei Beschädigungen unverzüglich und lassen Sie diese
von einer zertizierten Servicestelle beheben
WARNUNG
Verletzungsgefahr!
Die Kabeltrommel kann in den Schacht stürzen.
- Stellen Sie sicher, dass sich niemand im Schacht aufhält.
- Sichern Sie den Schacht durch ein Schachtgitter.

DEDE6
VORBEREITUNG
Lieferumfang
TIPP Schadenersatzansprüche können nur innerhalb der Reklamationsfristen geltend
gemacht werden, reklamieren Sie deshalb Mängel direkt.
Die Lieferung ist bei Erhalt direkt auf Vollständigkeit und Transportschäden zu prüfen. Mel-
den Sie Transtportschäden direkt beim Transporteur.
Standardmäßig werden mit der Kabeltrommel folgende Komponenten ausgeliefert:
• KR-200 HD
• Schutzkappe
• Umlenkrolle
• Bedienungsanleitung
Lagerung
Die Geräte und das Zubehör sind stets unter den folgenden Bedingungen zu lagern:
• Nicht im Freien aufbewahren
• Trocken und staubfrei lagern
• Anschlüsse durch Schutzkappen verschließen
Transport
Beachten Sie beim Transport der Geräte in Fahrzeugen stets die lokalen Ladungssicherungs-
vorschriften. Stellen Sie darüber hinaus sicher, dass insbesondere bewegliche Teile wie die
Bedienelemente des Bedienpults oder der Federarm vor äußerer Krafteinwirkung geschützt
sind.
Für den Transport vom Fahrzeug zum Einsatzort kann die Kabeltrommel im Pro HD und die
Umlenkrolle in der Kabeltrommel eingehängt werden. Während des Transports im Fahrzeug
dürfen die Komponenten nicht ineinander eingehängt sein.
PRODUKTBESCHREIBUNG
Beschreibung
Die Kabeltrommel ist eine Systemkomponente und dient als Verbindungselement
zwischen Grundgerät und Fahrwagen. Sie steuert den Ab- und Aufrollvorgang des Kabels
vollautomatisch.

DEDE 7
Technische Daten
Steuerung vollautomatisch
Motor 100 W EC-Motor
Kabel 200 m/ 300m, Kevlar®-Zugentlastung
Aufwicklung sensorgesteuert, fahrwagensynchron
Meterzählung Laufrad mit Drehgeber und Microcontroller
Schutzklasse IP 54
Notaus ja
Betriebstemperatur 0° bis +40° C
Verbindungskabel 6 m inklusive, 10m optional
Fahrwagen F-200 HD

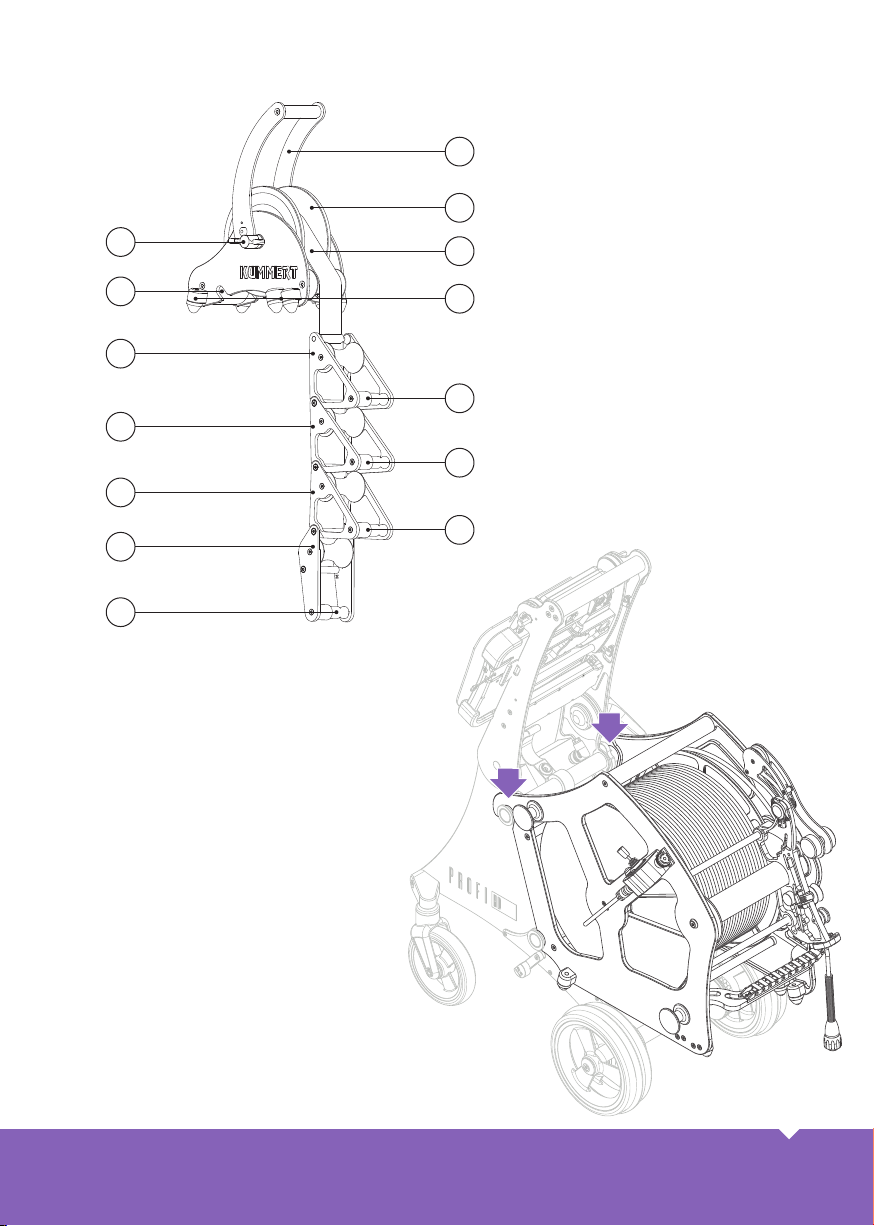

Komponenten
1
3
2
2
5
6
7
48

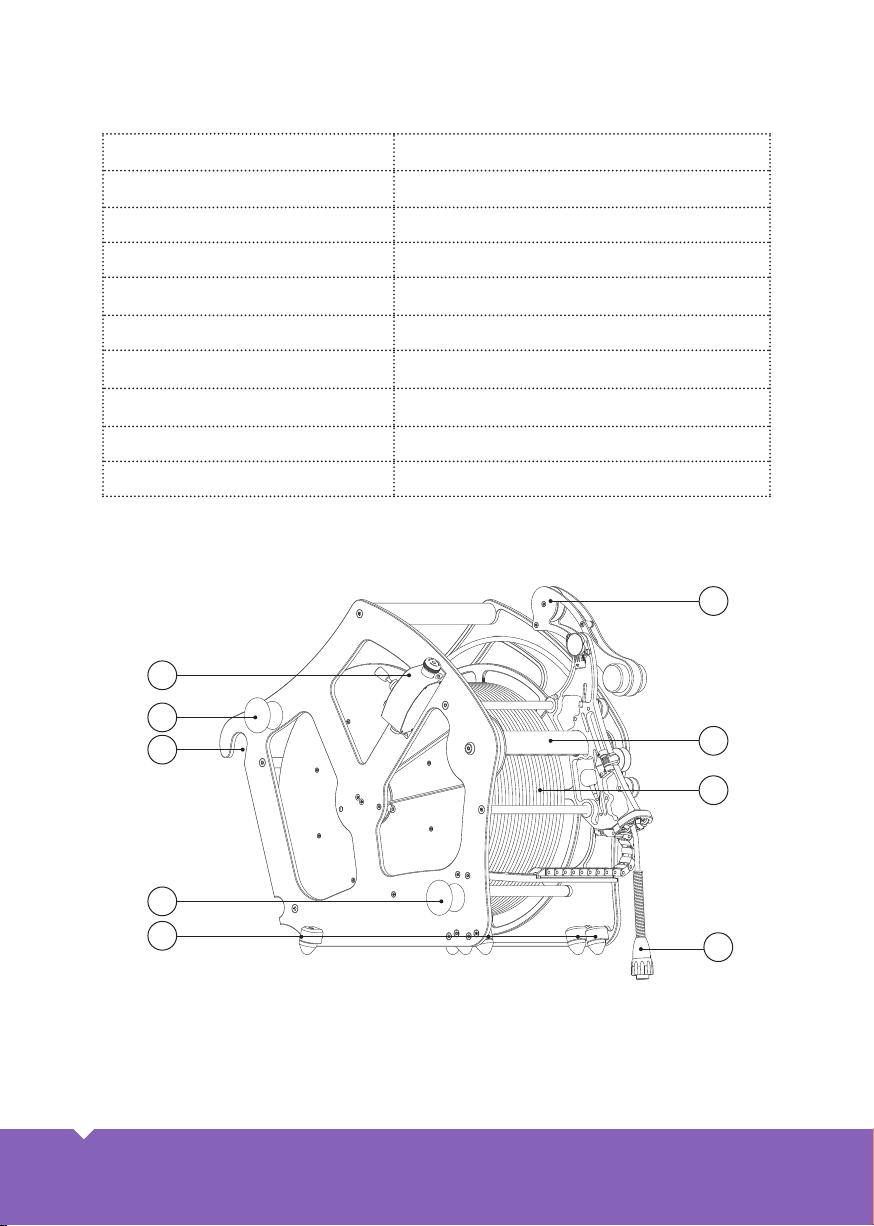

Kabeltrommel
1 Bedienpult
2 Aufwicklung Verbindungskabel
3 Aussparung Aufhängung
4 Standfüße
5 Federarm
6 Kreuzspindel (unter Abdeckung)
7 Kabel
8 Anschluss für Fahrwagen

DEDE8
Transport zum Einsatzort
f
g
h
h
h
h
e
a
c
d
e
e
e
b
a Tragegri
b Gurtrolle
c Ablassgurt
d Standfüße
e Federverschlüsse
f Flügelmutter
g Aussparung Aufhängung
h Gelenke
Umlenkrolle
ARBEITSVORBEREITUNG
Stellen Sie sicher, dass das Verbin-
dungskabel aufgewickelt ist und weder
eingeklemmt werden kann noch am
Boden schleift.
Umfassen Sie das obere Gri rohr.
Heben Sie die Kabeltrommel an und
hängen diese am Pro HD ein. Platzie-
ren Sie hierfür die Aussparungen an der
Aufhängung des Pro HD. Achten Sie auf
die korrekte Position beider Aussparun-
gen.

DEDE 9

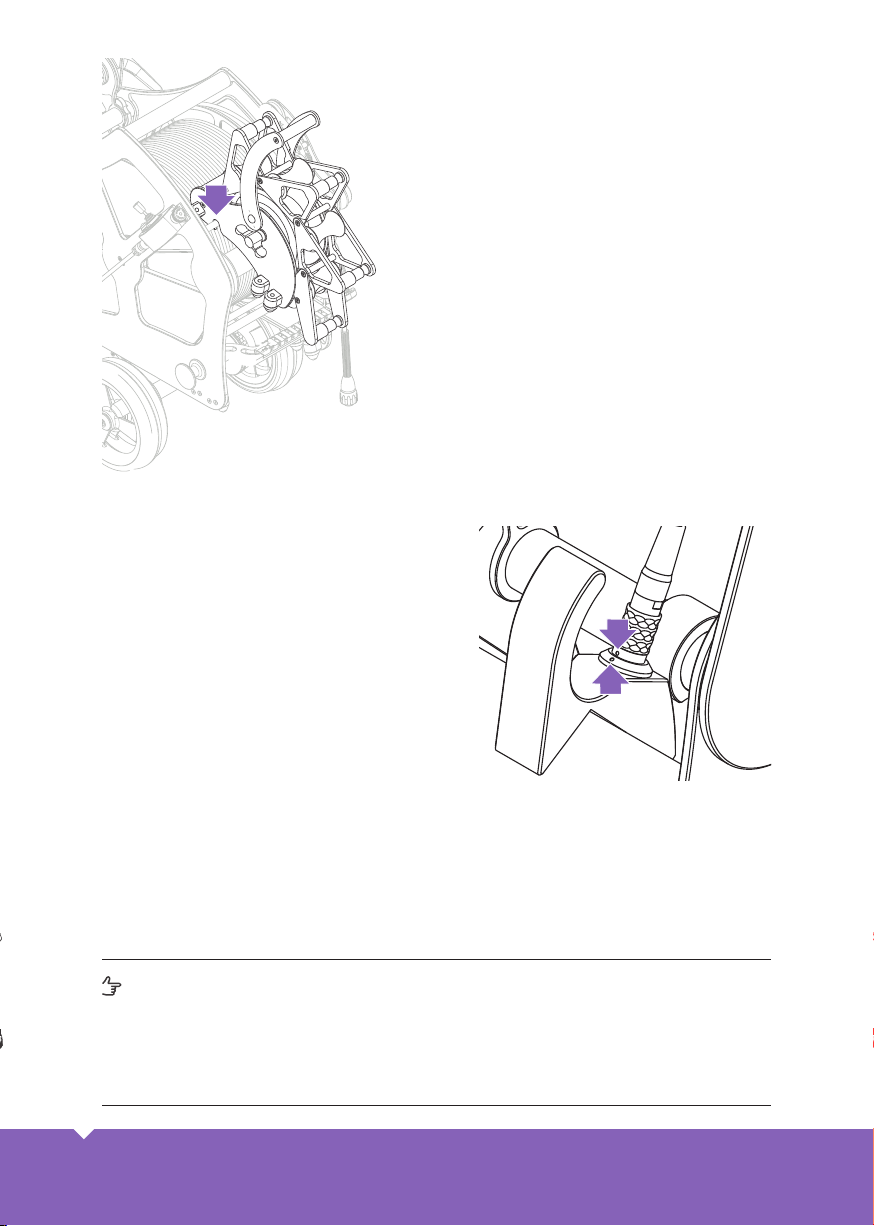

Stellen Sie sicher, dass der Ablassgurt
aufgewickelt ist und weder eingeklemmt
werden kann noch am Boden schleift.
Ziehen Sie die Flügelmutter so fest an,
dass der Ablassgurt sich nicht abwickeln
kann.
Heben Sie die Umlenkrolle am Tragegri
an und hängen diese an der Kabel-
trommel ein. Platzieren Sie hierfür die
Aussparungen an der Aufhängung der
Kabeltrommel. Achten Sie auf die kor-
rekte Position beider Aussparungen.
KR-200 HD mit Profi HD/ Profi NG verbinden
Falls die Umlenkrolle in der
Kabeltrommel eingehängt ist,
entnehmen Sie diese und stellen Sie
beiseite. Falls die Kabeltrommel im Pro
HD/ Pro NG eingehängt ist, entnehmen
Sie diese.
Wickeln Sie so viel von dem
Verbindungskabel ab, dass der Abstand
zwischen Kabeltrommel und Pro
HD/ Pro NG überbrückt werden
kann. Verbinden Sie den Stecker des
Verbindungskabels mit der Buchse
des Grundgerätes. Achten Sie auf die
korrekte Position des Steckers. Hierfür
muss der rote Punkt am Stecker dem
roten Punkt an der Buchse genau
gegenüber liegen.
Stellen Sie sicher, dass das Grundgerät eingeschaltet ist (siehe Bedienungsanleitung proTab).
Die Kabeltrommel meldet sich in der Software can3D® an. Die Auf- und Abwicklung des
Kabels wird nun von der Kabeltrommel gesteuert.
HINWEIS
Verbinden Sie die Kabeltrommel nicht mit dem Pro HD/ Pro NG wenn diese noch
eingehängt ist. Das Pro bietet keine ausreichende Stabilität um als Halterung der
Kabeltrommel während des Betriebes zu dienen.
Stellen Sie die Kabeltrommel immer auf einen festen, möglichst ebenen Untergrund.

DEDE10

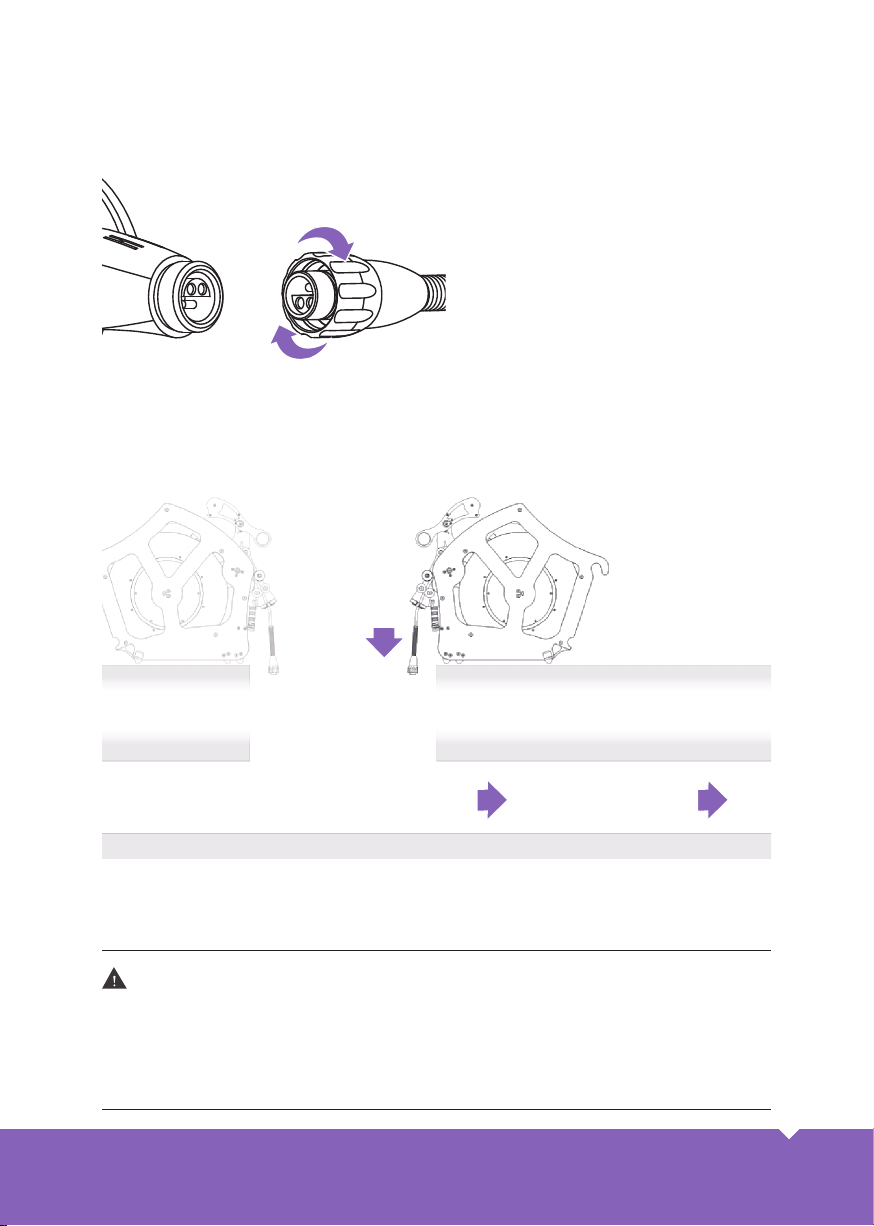

FALSCH
RICHTIG
FALSCH
RICHTIG
INSPEKTIONSRICHTUNG
Platzieren Sie die Kabeltrommel am Rand der Inspektionsö nung. Achten Sie darauf, dass
die Kabeltrommel über dem zu inspizierenden Rohr steht (siehe oben). Verwenden Sie ein
Schachtgitter oder Ähnliches zur Absicherung der Inspektionsö nung.
Fassen Sie das Kabel am
Anschlussstecker an und ziehen
Sie so viel Kabel heraus, dass der
Abstand zwischen Kabeltrommel und
Fahrwagen überbrückt werden kann.
Verbinden Sie den Anschlussstecker
der Kabeltrommel mit der Buchse des
Fahrwagens. Achten Sie auf die korrekte
Position des Steckers. Hierfür müssen
die Halbschalen von Stecker und
Buchse ineinandergreifen. Ist dies beim
Zusammenstecken nicht der Fall, drehen
Sie den Stecker, bis die korrekte Position
erreicht ist.
WARNUNG
Verletzungsgefahr!
Die Kabeltrommel kann in den Schacht stürzen.
- Stellen Sie sicher, dass sich niemand im Schacht aufhält.
- Sichern Sie den Schacht durch ein Schachtgitter.
KR-200 HD mit HD-Fahrwagen verbinden
KR-200 HD platzieren

DEDE 11
Positionieren Sie die Umlenkrolle neben
der Kabeltrommel, so dass der Gurt bei
den nächsten Arbeitsschritten parallel
zum Kabel nach unten geführt werden
kann.
Umlenkrolle platzieren und anbringen
Die Umlenkrolle kann zu jedem
beliebigen Zeitpunkt vor der Inspektion
angebracht werden - sowohl vor als
auch nach dem Ablassen des Kabels in
die Inspektionsönung.
Önen Sie die Flügelmutter so weit,
dass sich die Gurtrolle bewegen lässt.
Wickeln Sie so viel Gurt ab, dass Sie
die Umlenkrolle am Kabel anbringen
können. Ziehen Sie die Flügelmutter
fest, um ein ungewolltes Abrollen zu
verhindern. Wenn die Flügelmutter
angezogen ist, kann der Gurt auf- aber
nicht abgewickelt werden.

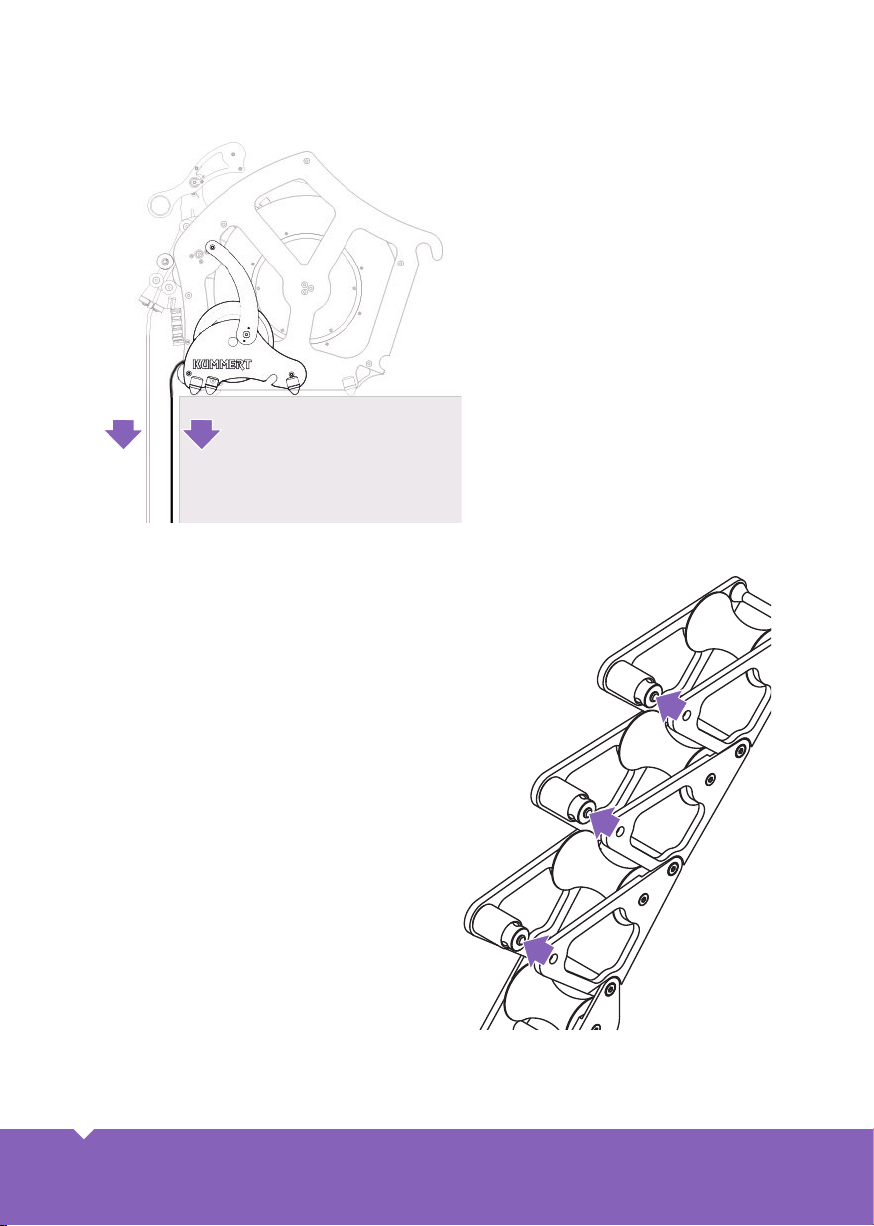

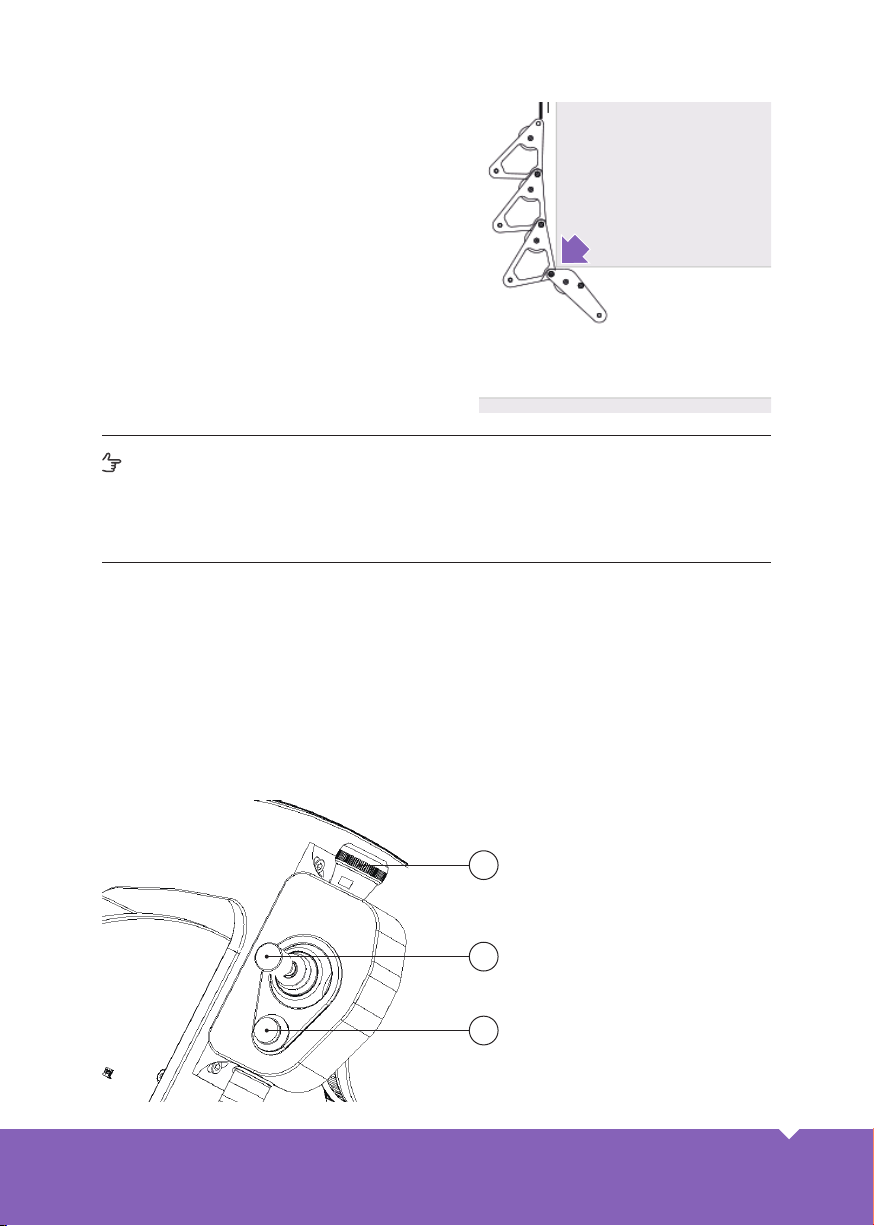

Önen Sie nacheinander die
Federverschlüsse und führen Sie
das Kabel hindurch. Zum Önen der
Federverschlüsse schieben Sie das
bewegliche Element in das starre
Element und halten es dort. Sobald
Sie das bewegliche Element loslassen,
schnellt es in seine ursprüngliche
Position zurück.

DEDE12
Ö nen Sie die Flügelmutter so weit, dass
sich die Gurtrolle bewegen lässt.
Lassen Sie die Gelenke der Umlenkrolle
am Gurt so weit hinunter, dass sie die
Kante des Rohres vollständig abdecken
werden, wenn sich der Fahrwagen für
die Inspektion in Bewegung setzt.
Ziehen Sie die Flügelmutter fest.
HINWEIS
Schleift das Kabel ungeschützt über scharfe oder unebene Kanten, führt dies zu
Beschädigungen und übermäßiger Abnutzung.
Vor Einfahren des Fahrwagens in das Rohr muss die Umlenkrolle angebracht werden.
Bedienelemente
1
2
3
1 Notaus-Schalter
2 Joystick
3 Taster Kabelaufwicklung
BETRIEB
Zum Betrieb der Kabeltrommel wird das Pro HD/ Pro NG, proTab und ein Fahrwagen der
HD-Generation benötigt. Lesen Sie vor Gebrauch alle relevanten Bedienungsanleitungen
sorgfältig durch.

DEDE 13
Die Bedienung während der Inspektion erfolgt über das proTab und die Software can3D®
(siehe Bedienungsanleitungen).
Im Falle einer Gefährdungssituation, Störung oder Fehlfunktion der Kabeltrommel betätigen
Sie sofort den Notaus-Schalter. Das Gerät wird in den Stillstand versetzt. Um das Gerät nach
Betätigung wieder in Betrieb zu nehmen, muss der Schalter durch Drehen entriegelt werden.
In der Regel wird die Ab- und Aufwicklung des Kabels automatisch von der Kabeltrommel
gesteuert. Sollte das Kabel dennoch nicht vollständig aufgewickelt werden - z.B. nach einer
manuellen Abwicklung - betätigen Sie den Taster für die Kabelaufwicklung. Das Kabel wird
aufgerollt, solange der Knopf gedrückt wird. Der Fahrwagen fährt dabei nicht zurück!
Um mit dem Fahrwagen vorwärts bzw. rückwärtszufahren, drücken Sie den Joystick nach
oben bzw. unten. Drücken Sie den Joystick nach links oder rechts, um den Fahrwagen zu
lenken.
WARNUNG
Quetschgefahr!
Beim Auf- und Abrollen des Kabels besteht Verletzungsgefahr durch die sich
drehende Trommel.
- Fassen Sie im laufenden Betrieb niemals in die Kabeltrommel
- Der Notaus-Schalter muss während des Betriebs jederzeit erreichbar sein
Bedienung
1 Notaus-Schalter
2 Joystick
3 Taster Kabelaufwicklung
ARBEITSENDE
Holen Sie die Gelenke der Umlenkrolle ein. Hierfür muss die Flügelmutter nicht geönet
werden. Önen Sie nacheinander die Federverschlüsse und entnehmen Sie das Kabel. Zum
Önen der Federverschlüsse schieben Sie das bewegliche Element in das starre Element
und halten es dort. Sobald Sie das bewegliche Element loslassen, schnellt es in seine
ursprüngliche Position zurück. Drehen Sie die Gurtrolle für den Transport so weit zurück,
dass die Gelenke auf der Gurtrolle auiegen.
Trennen Sie den Fahrwagen vom Kabel der Kabeltrommel. Sollte sich das Kabel nicht
selbstständig aufwickeln, betätigen Sie den blauen Knopf am Bedienpult. Trennen Sie die
Kabeltrommel vom Pro HD. Fassen Sie hierfür den Stecker des Verbindungskabels an der
Sicherungshülse an und ziehen Sie diese nach oben. Wickeln Sie das Verbindungskabel
sorgfältig auf. Bringen Sie zum Schutz der Anschlüsse die Schutzkappen an.

DEDE14
HILFE BEI STÖRUNGEN
Sollten Fehler auftreten, können Sie mit Hilfe der folgenden Aufstellung mögliche Ursachen
eingrenzen und Probleme in vielen Fällen selbst beheben.
STÖRUNG ABHILFE
Gerät reagiert nicht Steckverbindung, Notaus-Schalter prüfen
Keine Meterzählung Kabellauf prüfen
Fahrwagen reagiert nicht Steckverbindung prüfen
Kabel blockiert Kabellauf prüfen
Bei anderen Störungen, Reparaturanfragen, Ersatzteilbestellungen und sonstigen Fragen
wenden Sie sich bitte an Ihren Lieferanten oder unser Sevice-Team unter:
Telefon: [phone] - 710
E-Mail: [email protected]
REINIGUNG
WARNUNG
Quetschgefahr!
Beim Auf- und Abrollen des Kabels besteht Verletzungsgefahr durch die sich
drehende Trommel.
- Fassen Sie im laufenden Betrieb niemals in die Kabeltrommel
HINWEIS
Gefahr vor Sachschäden!
Unsachgemäße Reinigung kann zu Beschädigungen bis hin zum Komplettausfall der
Geräte führen.
- Verwenden Sie für die Reinigung keinen Hochdruckreiniger
- Verschließen Sie die Anschlüsse mit den mitgelieferten Schutzkappen
- Benutzen Sie keine aggressiven Reinigungsmittel
- Elektronische Teile nicht unter ießendem Wasser reinigen

DEDE 15
Reinigen Sie den Gurt der Umlenkrolle beim Einholen und das Gehäuse anschließend mit
einem feuchten, sauberen Tuch.
Reinigen Sie das Kabel der Kabeltrommel bereits beim Einholen mit einem feuchten,
sauberen Tuch. Umschließen Sie dabei das Kabel mit dem Tuch, in einem sicheren Abstand
unterhalb der Kabelführung, während es aufrollt.
Verschließen Sie alle Anschlüsse mit den zugehörigen Schutzkappen und reinigen Sie das
Gehäuse mit einem feuchten, sauberen Tuch.
INSTANDHALTUNG UND WARTUNG
Für einen fehlerfreien und sicheren Betrieb ist es notwendig Sichtkontrollen durchzuführen
und die Geräte sauber zu halten. Anhand des Wartungsplans sehen Sie Maßnahmen, die in
regelmäßigen Abständen durchgeführt werden müssen.
Vor jeder Inspektion Nach jeder Inspektion Während der Lagerung Nach der Lagerung
Alle O-Ringe vorhanden und in gutem Zustand x x x x
Alle Schrauben vorhanden und festgezogen x x x
Steckverbindungen auf Verunreinigungen prüfen x x
Kabel auf Beschädigung prüfen x x
Gerät reinigen (s. „Reinigung“) x
Bei Schäden und fehlenden Komponenten wenden Sie sich bitte an einen zertizierten
Servicepartner oder an den Hersteller.

16 ENEN
English
Edition / Version: 1/2023
Creation date: 2023
© Kummert GmbH
Albert-Einstein-Str. 8
D - 97447 Gerolzhofen
This manual and all information, photos and drawings
contained herein are subject to intellectual property rights by
Kummert GmbH.
Their use is permitted while utilizing the devices. Any use
beyond that is prohibited without the manufacturer‘s written
approval.
All named products and descriptions are trademarks and/or
registered trademarks of the respective manufacturers
Keep the manual for future reference!
EN

17
ENEN 17
CONTENT
Introduction............................................................................................................................ 18
About the manual ..................................................................................................................................18
Explanation of symbols .........................................................................................................................18
Safety....................................................................................................................................... 19
Proper Use ...............................................................................................................................................19
Target group ............................................................................................................................................19
Safety information..................................................................................................................................19
Preparation............................................................................................................................. 20
Scope of delivery ....................................................................................................................................20
Storage......................................................................................................................................................20
Transport ..................................................................................................................................................20
Product Description............................................................................................................... 20
Brief description .....................................................................................................................................20
Specications ..........................................................................................................................................21
Components ............................................................................................................................................21
work preparation................................................................................................................... 22
Transport to the place of use ..............................................................................................................22
Connecting KR-200 HD with Pro HD/ Pro NG .............................................................................23
Connecting KR-200 HD with HD crawler ..........................................................................................24
Placing the KR-200 HD ..........................................................................................................................24
Place and attach the deection pulley ..............................................................................................25
Operation................................................................................................................................ 26
Operating elements ...............................................................................................................................26
Operation .................................................................................................................................................27
End of work............................................................................................................................. 27
Trouble Shooting.................................................................................................................... 28
Cleaning .................................................................................................................................. 28
Maintenance........................................................................................................................... 29

18 ENEN
INTRODUCTION
About the manual
The manual ensures the safe operation of the devices and must be kept in the devices‘ close
proximity, immediately accessible for any personnel.
All personnel are to carefully read and understand this manual before taking up work. As a
precondition for safe operation, all safety instructions and operational procedures given in
this manual must be observed.
Furthermore, the local accident prevention regulations and general safety provisions
applicable for the devices‘ range of use are to be heeded.
Explanation of symbols
Safety instructions in this manual are indicated by means of symbols. The safety instructions
express the extent of the hazard.
WARNING
This combination of symbol and signal word identies a possibly dangerous situation,
which may cause death or severe injuries if not avoided.
CAUTION
This combination of symbol and signal word identies a possibly dangerous situation,
which may cause minor or slight injuries if not avoided.
NOTE
This combination of symbol and signal word identies a possibly dangerous situation,
which may cause damage to property and environment if not avoided.
TIP This symbol highlights useful tips and information for an ecient and trouble-free
operation of the device.

19
ENEN 19
SAFETY
Proper Use
The devices are solely intended to be used for the inspection of cleaned water and sewer
pipes in combination with original accessories and components made by Kummert GmbH.
Any other use of the devices considered improper.
Target group
This manual is addressed to skilled sewer and pipe inspectors or individuals with a
comparable, documented qualication.
Safety information
The following chapter lists residual risks which remain, even when the device are used in a
proper manner.
WARNING
Electrical voltage!
In case of damaged insulation or other components, there is a risk of death by electric
shock. Therefore:
- Always disconnect the cable cable drum from the basic device before performing
work on it (e.g. cleaning it).
- In case of any damage, stop the inspection immediately and have the device repaired
by a certied service centre.
WARNUNG
Risk of injury!
The cable drum can fall into the manhole.
- Make sure that there is no person in the manhole.
- Secure the manhole with a manhole grating.
WARNING
Risk of injury!
When unwinding and rewinding the cable, injuries can be caused by the turning drum
and unintended unwinding of the cable. Therefore:
- Never reach into the cable drum during operation.
- The operator has to be able to press the emergency o switch at any time.

20 ENEN
PREPARATION
Scope of delivery
TIP Claims for damages can only be asserted within the legal time for claims. Report
every fault as soon as it has been discovered.
The delivery is to be inspected for completeness and possible transport damage immediately
upon receipt. Report transport damages to the carrier immediately.
The standard scope of delivery includes:
• KR-200 HD
• Protective cap
• Pulley
• Operating instructions
Storage
Always store the device and belonging accessories under the following conditions:
• Do not store outdoors.
• Store in a dry and dust-free place.
• Protect the connectors of the device with the supplied protective caps.
Transport
Make sure that you comply with local loading safety regulations. Beyond this, ensure that
especially sensitive parts like the operating panel or the spring arm are protected against
impacts.
The cable drum can be attached to Pro 3+ for transporting it from the vehicle to the
inspection site.
PRODUCT DESCRIPTION
Brief description
The cable drum is part of an inspection system. It connects the basic device with a crawler.
The spring arm facilitates an automatic unwinding and rewinding of the cable.
