KWC F3E-Therm F3ET2004 User manual

ZMI_001_2030068058_#SALL_#AQU_#V2.fm / 31.01.23
F3
F3ET2004
2030067170
DE Montage- und Betriebsanleitung Elektronik-Thermostatbatterie
EN Installation and operating instructions Electronic thermostatic mixer
FR Notice de montage et de mise en service Mitigeur thermostatique électronique
ES Instrucciones de montaje y servicio Batería de termostato con sistema
electrónico
IT Istruzioni per il montaggio e l'uso Miscelatore termostatico-elettronico
NL Montage- en bedrijfsinstructies Elektronische thermostaatmeng-
kraan
PL Instrukcja montażu i obsługi Elektroniczna bateria termostat
SV Monterings- och driftinstruktion Elektronisk termostatenhet
CS Návod pro montáž a provoz Elektronická termostatická bate
FI Asennus- ja käyttöohje Elektroninen termostaattihana
RU Инструкция по монтажу ивводу в
эксплуатацию

ZMI_001_2030068058_#SALL_#AQU_#V2.fm
- 2 -

- 3 -
ZMI_001_2030068058_#SALL_#AQU_#V2.fm

ZMI_001_2030068058_#SALL_#AQU_#V2.fm
- 4 -
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► All work must be carried out in a
de-energised state.
► Before installing flush piping system!
► Set the scald protection after assembly has
been completed.
► The fitting must be operated only with
original mesh filters and return flow
inhibitors!
► The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
► Alle Arbeiten im spannungsfreien Zustand
durchführen.
► Vor Installation Rohrleitungen spülen!
► Nach erfolgter Montage den
Verbrühungsschutz einstellen.
► Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
Technical data Technische Daten
► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar
► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar
► Recommended flow pressure 1-5 bar ► Empfohlener Fließdruck 1-5 bar
► Volume flow at 3 bar flow pressure 14 l/min
► Thermostatic scald-protection in
compliance with DIN EN 1111.
► maximum operating temperature
- continuous operation 70 °C
- short-term (<10 min) 80 °C
► Flow duration 30 s (adjustable)
► Supply voltage 6 - 12 V DC
► Power consumption 1,5 W
► Type of protection IP 59K (in assembled
condition)
► Volumenstrom bei 3 bar Fließdruck
14 l/min
► Thermostatischer Verbrühungsschutz laut
DIN EN 1111.
► maximale Betriebstemperatur
- Dauerbetrieb 70 °C
- Kurzzeit (<10 min) 80 °C
► Fließzeit 30 s (einstellbar)
► Anschlussspannung 6 - 12 V DC
► Leistungsaufnahme 1,5 W
► Schutzart IP 59k (im zusammengebauten
Zustand)
EN
DE

- 5 -
ZMI_001_2030068058_#SALL_#AQU_#V2.fm
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Wszystkie prace przeprowadzać
po odłączeniu zasilania elektrycznego.
► Przed instalacją przepłukać rury!
► Po przeprowadzeniu montażu ustawić
zabezpieczenie przed poparzeniem!
► Armatury należy używać wyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Genomför alla arbeten i spänningslöst
tillstånd.
► Spola igenom rörledningarna före
installation!
► Ställ in skållningsskyddet efter
installationen!
► Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar
► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar
► Zalecane ciśnienie przepływu 1-5 barów ► Rekommenderat hydrauliskt tryck 1-5 bar
► Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 14 l/min
► Volymstrom vid 3 bar hydrauliskt tryck
14 l/min
► Termostatyczne zabezpieczenie przed
poparzeniem zgodnie z DIN EN 1111.
► Termostatiskt skållningsskydd enligt DIN
EN 1111.
► Maksymalna temperatura eksploatacji ► Maximal driftstemperatur
-Praca sta ł a 70 °C - Kontinuerlig drift 70 °C
- Czas krótki (<10 min) 80 °C - Kort tid (< 10 min) 80 °C
► Czas przepływu 30 s (z możliwością
ustawienia)
► Flyttid 30 s (inställbar)
► Anslutningsspänning 6 - 12 V DC
► Effektbehov 1,5 W
► Skyddsklass IP 59k (i hopsatt tillstånd)
► Napięcie przyłączeniowe 6 - 12 V DC
► Pobór mocy 1,5 W
► Rodzaj ochrony IP 59k (w zmontowanym
stanie)
PL
SV

ZMI_001_2030068058_#SALL_#AQU_#V2.fm
- 6 -
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Effectuez tous les travaux quand le dispo-
sitif est hors tension.
► Rincer les conduites avant d’installer !
► Régler le dispositif de protection contre les
brûlures après le montage!
► Veškeré práce vykonávejte ve stavu bez
napětí.
► Před instalací potrubí propláchněte!
► Po úspěšné montáži nastavte ochranu proti
opaření!
► Provozovat armaturu jen s originálními
sítky a zařízeními proti zpětnému toku!
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
► Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
Données techniques Technické údaje
► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar
► Pression de service maximale 10 bars ► Maximální provozní tlak 10 bar
► Pression dynamique recommandée
1-5 bars
► Doporučený průtočný tlak 1-5 bar
► Prùtok pøi prùtoèném tlaku 3 bar 14 l/min
► Termostatická ochrana proti opaøení podle
normy DIN EN 1111.
► Maximální provozní teplota
- Doba provozu 70 °C
- Krátký čas (< 10 min.) 80 °C
► Doba průtoku 30 s (nastavitelná)
► Přípojné napětí 6 - 12 V DC
► Příkon 1,5 W
► Krytí IP 59k (ve smontovaném stavu)
► Débit volumique pour 3 bars de pression
dynamique 14 l/min
► Protection thermostatique contre les
échaudures selon DIN EN 1111.
► Température de fonctionnement maximale
- Fonctionnement continu 70 °C
- Courte période (< 10 min) 80 °C
► Durée d'écoulement 30 s (réglable)
► Tension de raccordement 6 - 12 V DC
► Puissance absorbée 1,5 W
► Type de protection IP 59k (à l’état
assemblé)
FR
CS

- 7 -
ZMI_001_2030068058_#SALL_#AQU_#V2.fm
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► Todos los trabajos deben realizarse con la
tensión de alimentación desconectada.
► ¡Enjuagar las tuberías antes de instalar!
► Tras finalizar el montaje, ajustar la
protección contra escaldaduras.
► Kaikki työt on tehtävä jännitteettömälle
järjestelmälle.
► Huuhtele putkijohdot ennen asennusta!
► Kun asennus on tehty, säädä
palovammasuoja!
► Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► ¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar
► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar
► Presión de flujo recomendada 1-5 bares ► Suositeltava virtauspaine 1-5 bar
► Flujo volumétrico con 3 bares de presión
de flujo 14 l/min
► Tilavuusvirta 3 barin virtauspaineella
14 l/min
► Protección termostática frente a
escaldaduras según DIN EN 1111.
► Termostaattinen kuumavesisuoja
DIN EN 1111 mukaan
► Temperatura de servicio máxima ► Maksimaalinen käyttölämpötila
- Funcionamiento continuo 70 °C - Jatkuva käyttö 70 °C
- Tiempo breve (< 10 min) 80 °C - Lyhyt aika (<10 min) 80 °C
► Tiempo de corriente 30 s (ajustable) ► Juoksuaika 30 s (säädettävissä)
► Tensión de conexión 6 - 12 V DC ► Verkkojännite 6 - 12 V DC
► Consumo de potencia 1,5 W ► Tehonkulutus 1,5 W
► Modo de protección IP 59k (en estado
montado)
► Suojaustapa IP 59k (kootussa tilassa)
ES
FI

ZMI_001_2030068058_#SALL_#AQU_#V2.fm
- 8 -
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Eseguire tutti i lavori fuori tensione.
► Sciacquare le tubazioni prima di installare!
► A montaggio avvenuto impostare la
protezione dalle scottature!
► Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Выполняйте все работы при
отключенном напряжении.
► Перед инсталляцией промыть трубки!
► После произведенного монтажа
настроить защиту от ожогов!
► Эксплуатировать арматуру только с
оригинальными фильтрами и клапанами
обратного течения!
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
► Pressione idraulica min. 1,0 bar
► Pressione di esercizio max. 10 bar
► Pressione idraulica consigliata 1-5 bar
► Portata volumetrica a 3 bar di pressione
idraulica 14 l/min
► Protezione antiscottatura termostatica
secondo DIN EN 1111.
► Temperatura massima di esercizio
- Funzionamento continuo 70 °C
- Brevemente (<10 min) 80 °C
► Durata di flusso da 30 s (impostabile)
► Tensione di allacciamento 6 - 12 V DC
► Potenza assorbita 1,5 W
► Tipo di protezione IP 59k (Nello stato
montato)
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
1-5 бар
► Объёмный расход при гидравлическом
напоре 3 бар 14 л/мин
► Термостатическая система защиты от
ожога горячим паром/жидкостью
согласно стандарту DIN EN 1111.
► М аксимальная рабочая температура
- Непрерывный режим работы 70 °C
- Короткое время (<10 мин) 80 °C
► Время протекания 30 сек. (регулируемое)
► Напряжение питающей сети
6 - 12 В постоянного тока
► Потребляемая мощность 1,5 Вт
► Вид защиты IP 59k (в собранном
состоянии)
IT
RU

- 9 -
ZMI_001_2030068058_#SALL_#AQU_#V2.fm
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Alle werkzaamheden in spanningsloze
toestand uitvoeren.
► Voor installatie buisleidingen spoelen!
► Na de montage de beveiliging tegen
verbranding door te heet weter instellen!
► Na de montage de temperatuurbegrenzing
instellen!
► Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
► Minimale dynamische druk 1,0 bar
► Maximale werkdruk 10 bar
► Aanbevolen dynamische druk 1-5 bar
► Volumestroom bij 3 bar dynamische druk
14 l/min
► Thermostatische beveiliging tegen
verbranding volgens DIN EN 1111.
► Maximale bedrijfstemperatuur
- Continubedrijf 70 °C
- Kortstondig (<10 min) 80 °C
► Stromingstijd 30 s (instelbaar)
► Aansluitspanning 6 - 12 V DC
► Opgenomen vermogen 1,5 W
► Veiligheidsgraad IP 59k (in gemonteerde
toestand)
NL
IHClCl

ZMI_001_2030068058_#SALL_#AQU_#V2.fm
- 10 -

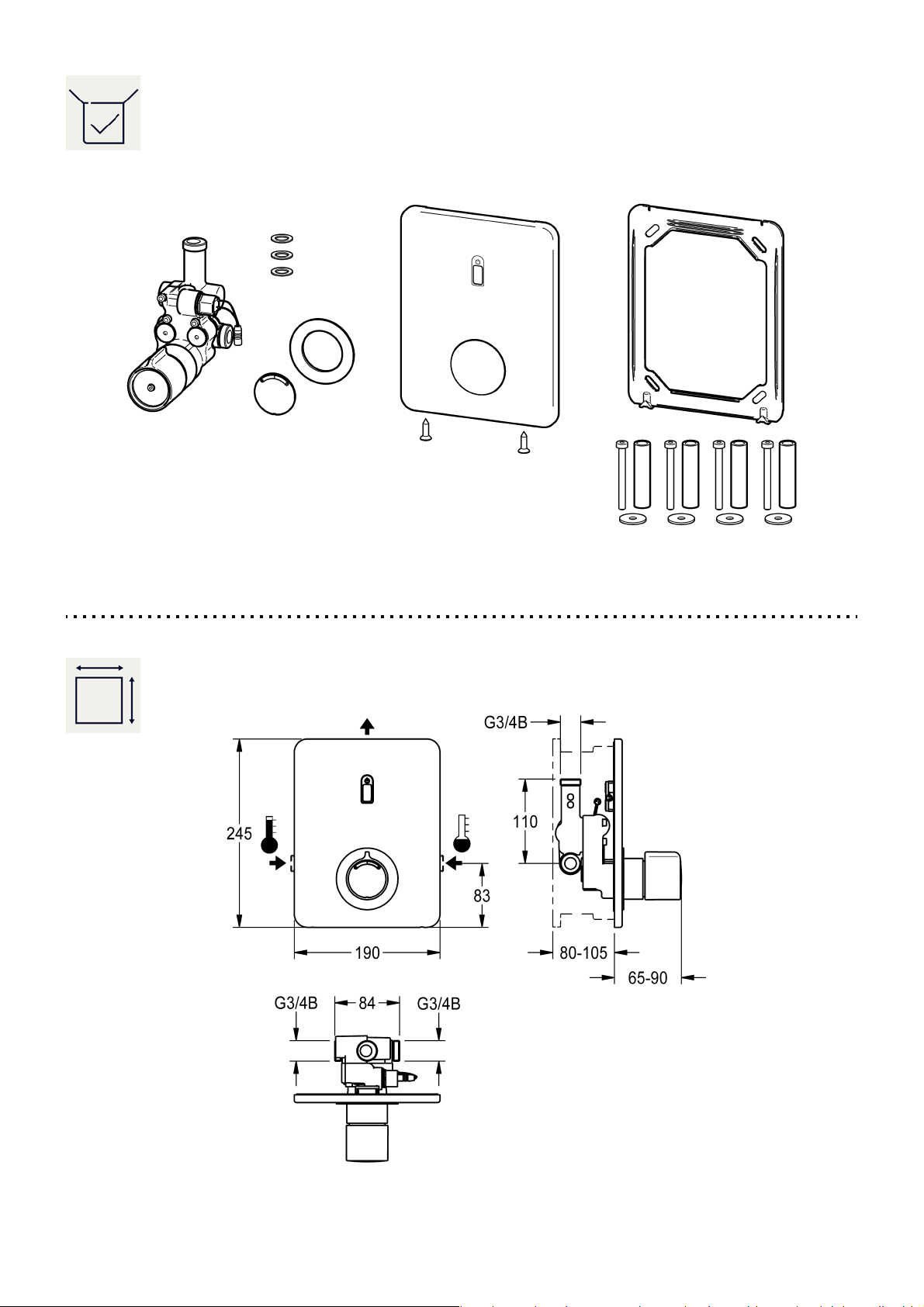

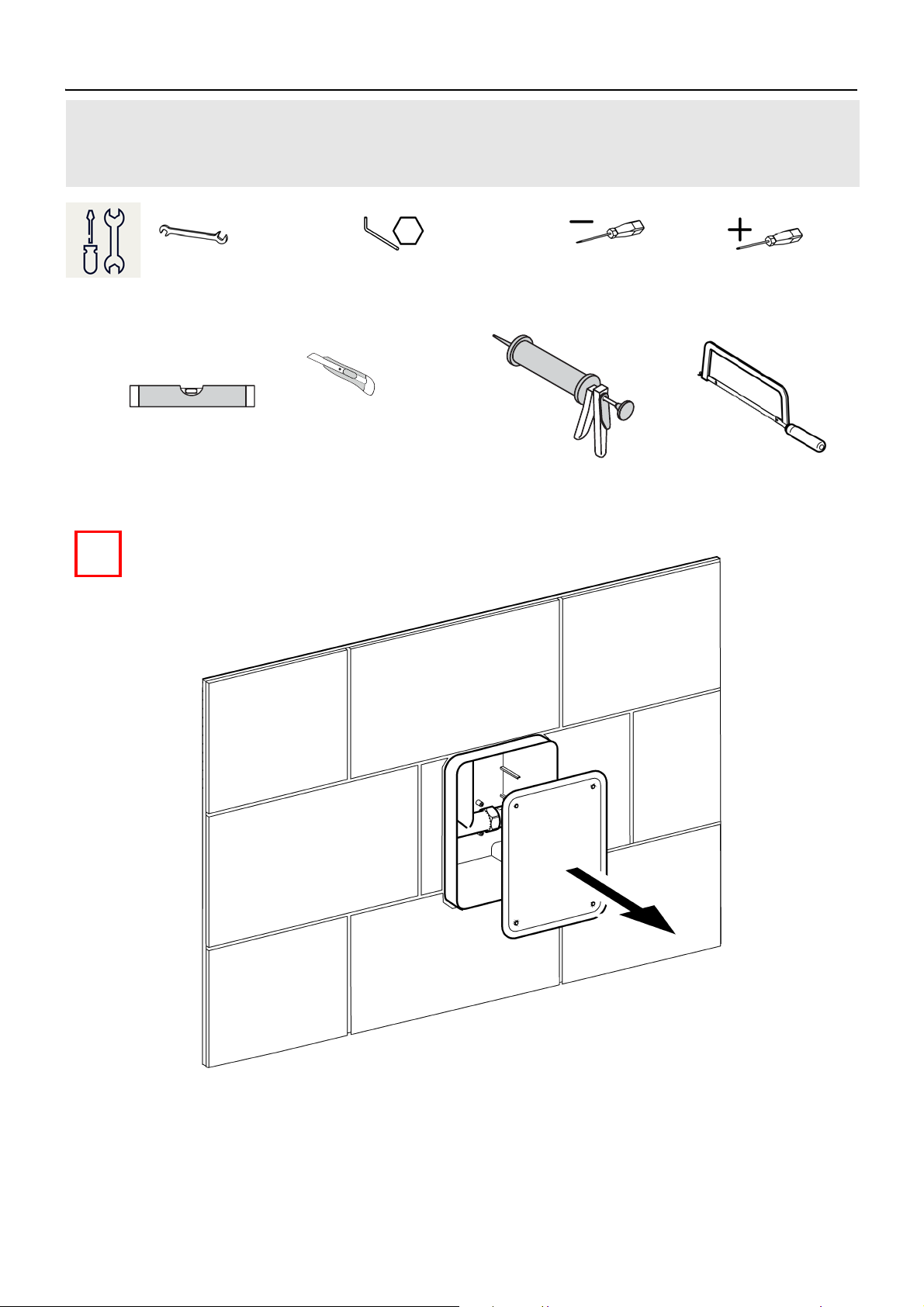

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL Montaż FI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
30 mm
19 mm 3mm
5mm
2,5 mm
1

- 11 -
ZMI_001_2030068058_#SALL_#AQU_#V2.fm

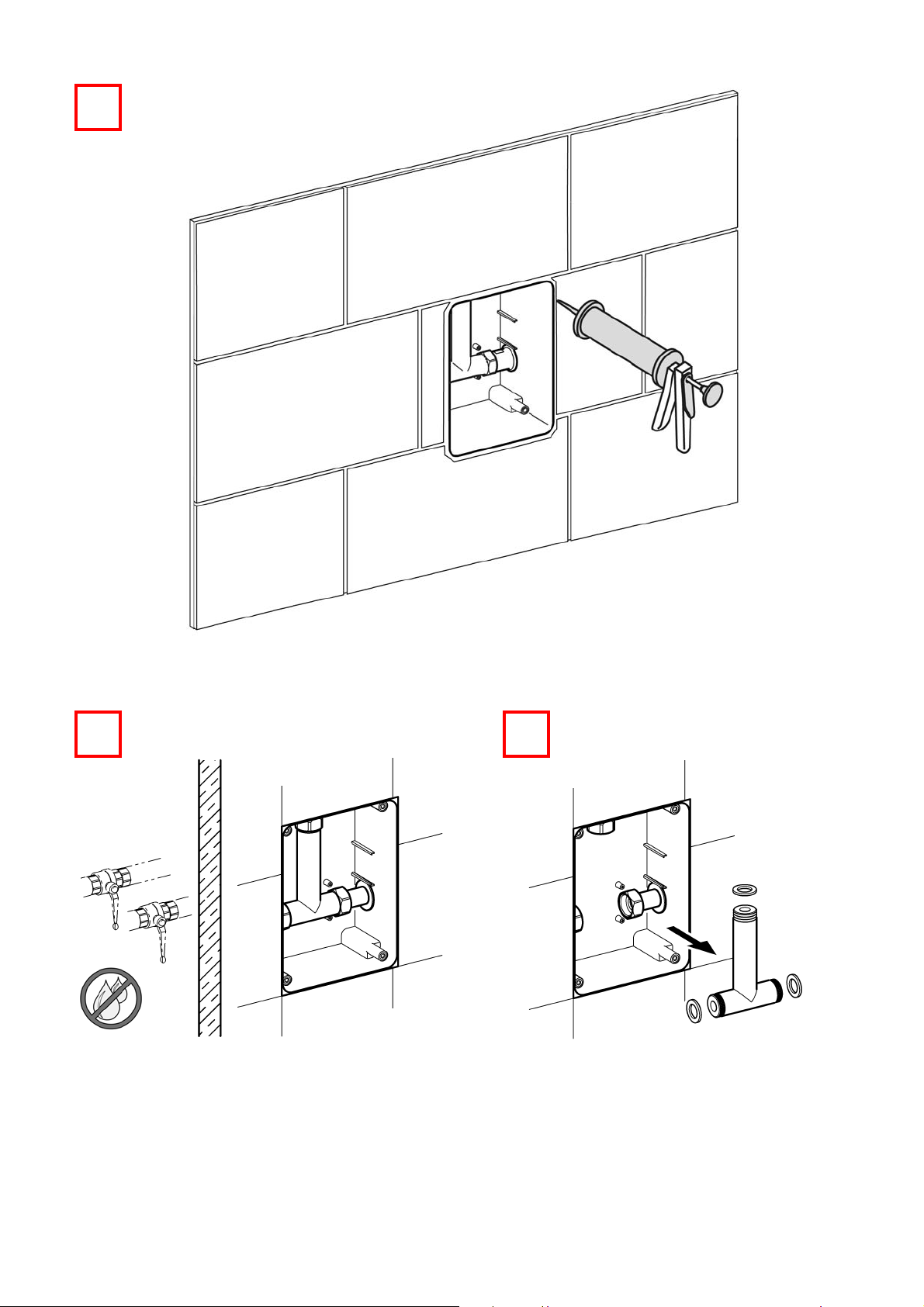

2

ZMI_001_2030068058_#SALL_#AQU_#V2.fm
- 12 -
3
4 5

- 13 -
ZMI_001_2030068058_#SALL_#AQU_#V2.fm
6
87
9

ZMI_001_2030068058_#SALL_#AQU_#V2.fm
- 14 -
1110
19.

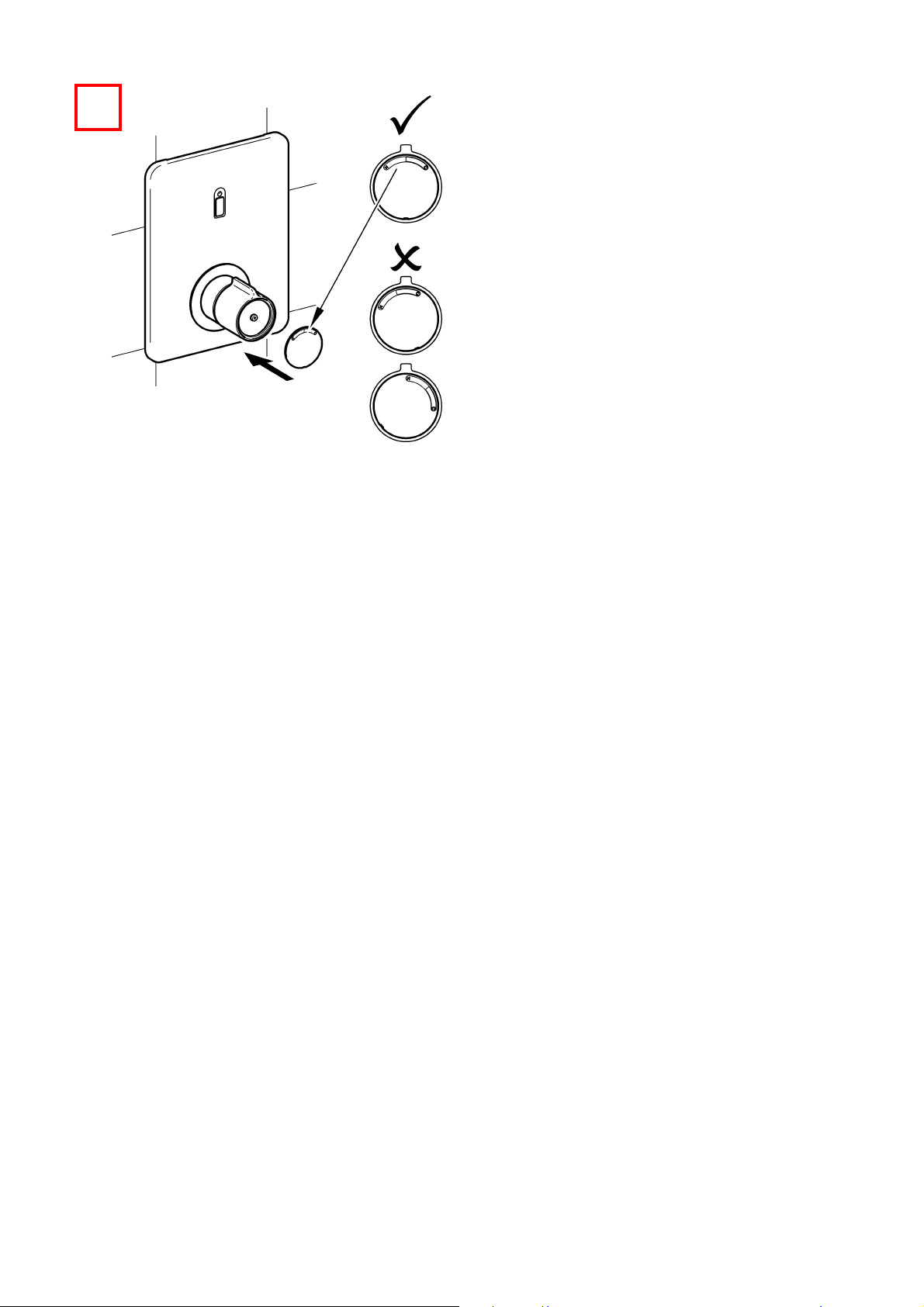

1312
2x
14
3.
A

- 15 -
ZMI_001_2030068058_#SALL_#AQU_#V2.fm
1615
17 18
19 20
1 Nm

ZMI_001_2030068058_#SALL_#AQU_#V2.fm
- 16 -
21

- 17 -
ZMI_001_2030068058_#SALL_#AQU_#V2.fm

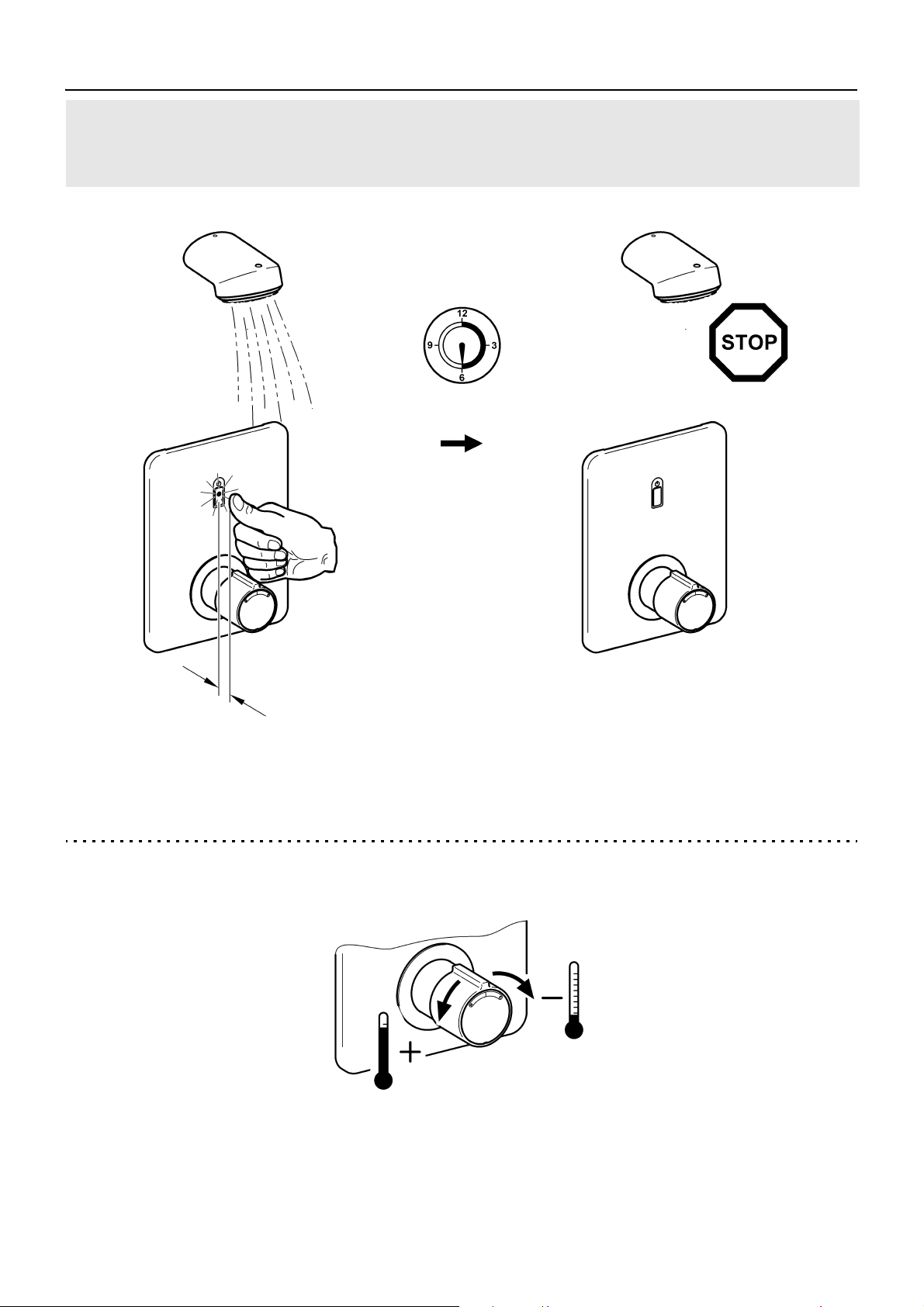

2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
5 – 10
30 s

ZMI_001_2030068058_#SALL_#AQU_#V2.fm
- 18 -
3. Hygienespülung ein- / ausschalten
EN Switching hygiene flushing
on/off
NL Hygiënische spoeling
in-/uitschakelen
CS Zapněte/vypněte
hygienické propláchnutí
FR Activer/désactiver
le rinçage hygiénique
PL Włączyć/wyłączyć
spłukiwanie higieniczne
FI Hygieniahuuhtelun päälle-/ pois päältä
kytkeminen
ES Activar/Desactivar
el aclarado higiénico
SV Koppla hygienspolningen
till / från
RU Гигиеническое промывание
включить/выключить
IT Attivare/disattivare lo sciacquo igienico
EN PL
► Ensure open outlet.
► After 24h of non-use, water flows 30 s
► Zapewnić swobodny wylot.
► Po 24 godz. niekorzystania przez 30 s.
wypływa woda.
DE SV
► Freien Auslauf gewährleisten.
► Nach 24 h Nichtbenutzung fließt 30 s
Wasser.
► Garantera fritt avlopp.
► Vatten flyter 30 s efter 24 timmars använd-
ningspaus.
FR CS
► Garantir un écoulement libre.
► L'eau s'écoule pendant 30 s. après 24 h de
non utilisation.
► Zajistěte volný odtok.
► Při nepoužívání 24 h nechte 30 s téct vodu.
ES FI
► Garantizar una salida libre.
► Si no se realiza ningún uso durante
24 horas, fluye agua durante 30 segundos.
► Vapaan virtauksen takaaminen.
► Käyttämättömänä 24 h jälkeen virtaa vettä
30 s.
IT RU
► Garantire l'erogazione libera.
► Dopo 24h di inutilizzo scorre acqua per
30 s.
► Обеспечить беспрепятственный слив
► Поcле того, как устройство не
используется в течение 24 ч, в течение
30 сек течёт вода.
NL
► Vrije uitloop garanderen.
► Na 24 uur niet te zijn gebruikt stroomt er
gedurende 30 s. water.
24 h 30 s

- 19 -
ZMI_001_2030068058_#SALL_#AQU_#V2.fm
3mm2,5 mm
–
114
1 2

ZMI_001_2030068058_#SALL_#AQU_#V2.fm
- 20 -
3 4
5
