LAMBORGHINI INOVA L 20 MC TOP - SCHEMA Manual

CALDAIA MURALE A GAS - ALTO RENDIMENTO - MODULANTE
WALL-HUNG GAS BOILER - HIGH EFFICIENCY - MODULATING
CALDERA MURAL A GAS - ALTO RENDIMIENTO - MODULANTE
CALDEIRA DE PAREDE A GÁS - ALTO RENDIMENTO - MODULANTE
MANUALE DI
INSTALLAZIONE E
MANUTENZIONE
INSTALLATION
AND MAINTENANCE
MANUAL
MANUAL PARA
LA INSTALACIÓN Y
EL MANTENIMIENTO
MANUAL DE
INSTALAÇÃO E
MANUTENÇÃO
PREGASI CONSEGNARE
L'INSERTO "MANUALE D'USO"
AL SIG. UTENTE
PLEASE MAKE SURE THAT THE
"USE MANUAL" IS HANDED
OVER TO THE USER
TENGAN LA AMABILIDAD DE
ENTREGARLE AL USUARIO EL
"MANUAL DE USO"
FAVOR ENTREGAR O
"MANUAL DE USO"
AO SR. UTENTE
AZIENDA CERTIFICATA ISO 9001
L20 MC W TOP U/IT
L20 MCS W TOP U/IT

5

3
76
Leia atentamente as instruções e recomendações contidas neste manual, pois estas fornecem
indicações importantes acerca da segurança, manutenção.
Conserve este manual com cuidado para futuras consultas.
A instalação deve ser feita por técnicos qualificados, que serão responsáveis pelo
cumprimento das normas de segurança em vigor.
PORTUGUÊS
Leer atentamente las instrucciones y advertencias contenidas en el presente manual puesto
que otorgan importantes indicaciones que preservan la seguridad, l'instalación y
manutención.
Conservar cuidadosamente este manual para cualquier ulterior consulta.
La instalación debe ser efectuada por personal cualificado que será responsable del
respeto de las normas de seguridad vigentes.
52
ESPAÑOL
Read carefully all warning and instructions contained in this manual at they give important
safety instructions regarding installation and maintenance. Keep this manual for future
reference.
Installation must be carried out by qualified personnel who will be responsible for respecting
existing safety regulations.
28
ENGLISH
Leggere attentamente le istruzioni ed avvertenze contenute sul presente libretto in quanto
forniscono importanti indicazioni riguardanti la sicurezza, l'installazione e la
manutenzione. Conservare con cura questo libretto per ogni ulteriore consultazione.
L'installazione deve essere effettuata da personale qualificato che sarà responsabile del
rispetto delle norme di sicurezza vigenti.
4
ITALIANO

4
INDICE PAGINA
NORME GENERALI 6
DESCRIZIONE 7
COMPONENTI PRINCIPALI 8
CARATTERISTICHE TECNICHE-DIMENSIONI 9
TARATURA GAS-UGELLI 10
COLLEGAMENTI ELETTRICI 11
CIRCUITO IDRAULICO 17
ALLACCIAMENTO SCARICO FUMI 19
INSTALLAZIONE 20
ACCENSIONE 20
SPEGNIMENTO 22
MANUTENZIONE 22
IRREGOLARITÀ DI FUNZIONAMENTO 24
Per l'installazione e per il posizionamento della caldaia:
RISPETTARE SCRUPOLOSAMENTE LE NORME LOCALI VIGENTI.
Complimenti...
…per l'ottima scelta. La ringraziamo per la preferenza accordata ai ns. prodotti.
LAMBORGHINI CALORECLIMA èdal 1959 attivamente presente in Italia e nel mondo con una
rete capillare di Agenti e concessionari, che garantiscono costantemente la presenza del prodot-
to sul mercato.
Si affianca a questo un servizio di assistenza tecnica, "LAMBORGHINI SERVICE", al quale è
affidata una qualificata manutenzione del prodotto.

5

6
NORME GENERALI
●Il presente libretto costituisce parte integrante ed essenziale del prodotto.
Leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti
indicazioni riguardanti la sicurezza di installazione, d'uso e manutenzione. Conservare con cura
questo libretto per ogni ulteriore consultazione. L'installazione della caldaia deve essere effettuata in
ottemperanza alle norme vigenti, secondo le istruzioni del costruttore e da personale qualificato. Una
errata installazione puòcausare danni a persone, animali o cose, per i quali il costruttore non è
responsabile.
●Dopo aver tolto ogni imballaggio assicurarsi dell'integritàdel contenuto. In caso di dubbio non utiliz-
zare l'apparecchio e rivolgersi al fornitore. Gli elementi dell'imballaggio (gabbia di legno, chiodi,
graffe, sacchetti di plastica, polistirolo espanso, ecc..) non devono essere lasciati alla portata dei
bambini in quanto potenziali fonti di pericolo.
●Questa caldaia serve a riscaldare acqua ad una temperatura inferiore a quella di ebollizione a
pressione atmosferica. Deve essere allacciata ad un impianto di riscaldamento compatibile alle sue
prestazioni ed alla sua potenza.
●Questo apparecchio dovràessere destinato solo all'uso per il quale èstato espressamente previsto.
Ogni altro uso èda considerarsi improprio e quindi pericoloso. Il costruttore non puòessere conside-
rato responsabile per eventuali danni causati da usi impropri ed irragionevoli.
TUTTE LE OPERAZIONI DI INSTALLAZIONE, MANUTENZIONE E TRASFORMAZIONE DI GAS DEVONO
ESSERE ESEGUITE DA PERSONALE AUTORIZZATO E QUALIFICATO.
CONSIGLIAMO PER L’INSTALLAZIONE ED IL CORRETTO FUNZIONAMENTO DI UTILIZZARE ESCLUSIVA-
MENTE ACCESSORI E PARTI DI RICAMBIO LAMBORGHINI.
AVVERTENDO ODORE DI GAS NON AZIONARE INTERRUTTORI ELETTRICI. APRIRE PORTE E FINESTRE.
CHIUDERE I RUBINETTI.
INSTALLARE LA CALDAIA IN PARETI CHE ABBIANO UNA LARGHEZZA PARI O SUPERIORE ALLA LAR-
GHEZZA DELLA CALDAIA.

7
DESCRIZIONE
Hanno un funzionamento totalmente automatico e la gestione del gas èaffidata ad una centralina elettro-
nica con le seguenti caratteristiche:
—possibilitàdi regolazione della potenza di riscaldamento;
—possibilitàdi regolazione della lenta accensione;
—possibilitàdi adattamento per impianti a pavimento
—modulazione a livelli gas in riscaldamento e sanitario (per modelli INOVA L 20…)
I modelli INOVA sono dotati di:
—pressostato mancanza acqua;
—termostato sicurezza totale;
—scambiatore fumi ad elevato rendimento;
—valvola deviatrice pressostatica;
—riscaldamento sanitario instantaneo.
INOVA L20 MC W TOP
Accensione elettronica con controllo di fiamma a ionizzazione. La combustione e lo scarico dei fumi sono
di tipo atmosferico. Èprovvista di dispositivo per il controllo dell'evacuazione dei fumi FLUE CONTROL..
TERMOSTATO FLUE CONTROL
La caldaia INOVA L20 MC èdotata del dispositivo FLUE CONTROL per il controllo dell’evacuazione dei
fumi. L’innalzamento della temperatura dei fumi nel dispositivo Antirefuleur indica una anomalia nell’eva-
cuazione dei fumi stessi. La sonda del FLUE CONTROL posta nell’Antirefuleur rileva la variazione della
temperatura e blocca il funzionamento della caldaia. L’efficienza di questo sistema di sicurezza ègarantita
dalle seguenti operazioni:
- Non mettere fuori uso il termostato FLUE CONTROL
- Controllare tempestivamente la caldaia e il camino nel caso si verificano frequenti interventi del FLUE
CONTROL.
- Nel caso si esegua una sostituzione del FLUE CONTROL rispettare rigorosamente il montaggio e il
posizionamento della sonda e utilizzare ricambi originali LAMBORGHINI.
Nel caso sia presente una anomalia dell’evacuazione dei fumi occorre intervenire tempestivamente onde
evitare la formazione nell’ambiente dell’Ossido di Carbonio, gas velenoso che provoca intossicazione e
conseguenze gravi nell’organismo umano e animale.
INOVA L20 MCS W TOP
Èdotata di centralina elettronica per l'accensione automatica ed il controlo fiamma ad elettrodo di ionizzazione.
Ai fini della sicurezza, l'efficienza dell'elettroventilatore ècontrollata attraverso un pressostato.

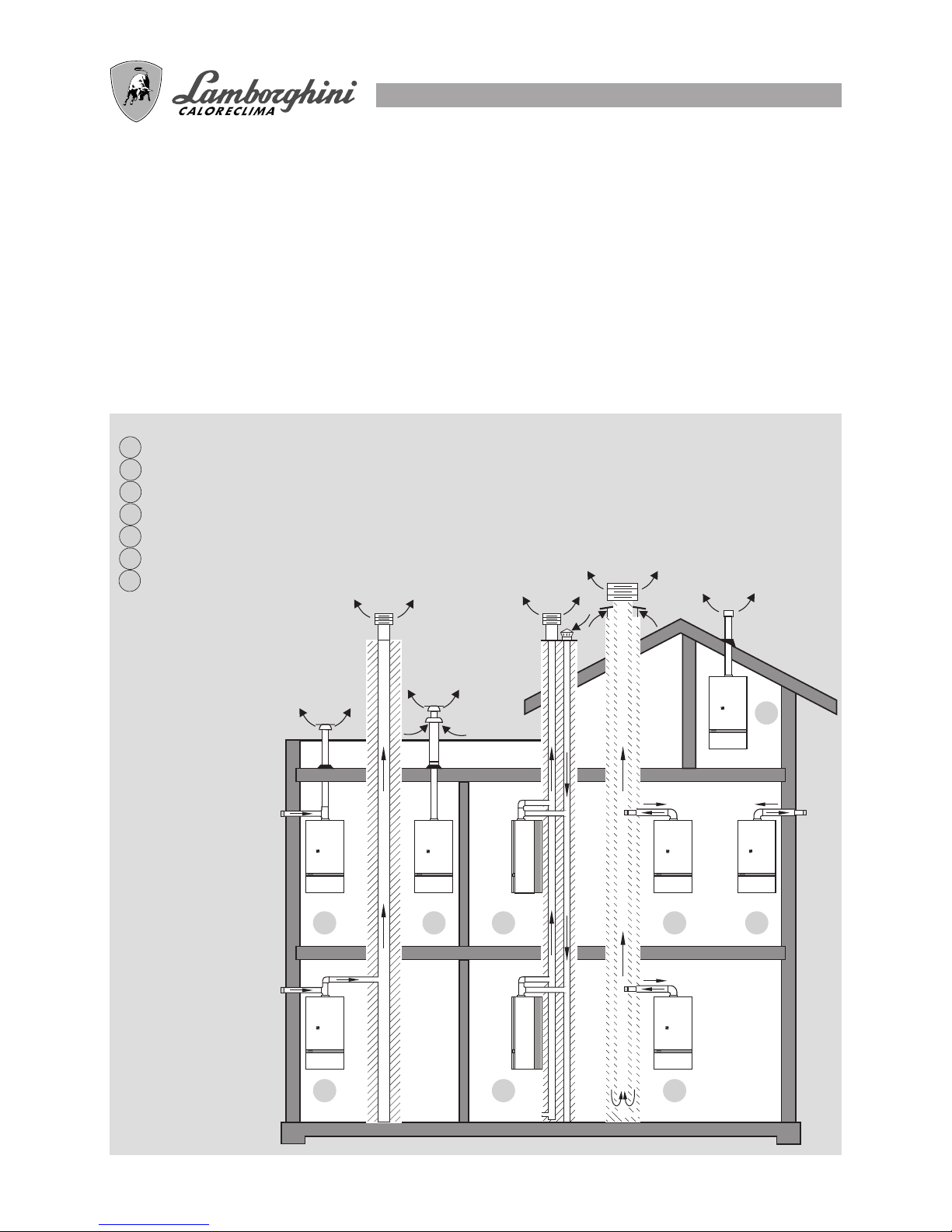

Lo scarico dei fumi puòessere realizzato fondamentalmente con:
tubazione concentrica a quella dell'aspirazione dell'aria;
tubazione sdoppiata, con tubo per lo scarico dei fumi e con tubo per l'aspirazione dell'aria di combustione.

8
INOVA L20 MC W TOP INOVA L20 MCS W TOP
COMPONENTI PRINCIPALI
LEGENDA
1Idrometro
2Selettore funzionamento
3Spia blocco e pulsante riarmo
4Potenziometro reg. sanitario
5Potenziometro reg. riscaldamento
6Orologio programmatore (optional)
7Bobina modulante
8Valvola automatica sfogo aria
9Presa di pressione gas
10 Elettrodi accensione
11 FLUE CONTROL (mod. MC)
12 Circolatore
13 Rubinetto di riempimento
14 Pressostato mancanza acqua
15 Pressostato fumi (mod. MCS)
16 Ventilatore (mod. MCS)
17 Valvola gas
18 Termostato sicurezza totale
19 Sonda temperatura
20 Spia mancanza acqua -ON OFF
21 Spia FLUE CONTROL (mod. MC)
22 Scambiatore a piastre
10
15
9
19
7
22
17
12
14
13
18
16
8
1009DIS1284
30°
40°
50°
60°
70°
80°
C°
3 6
1
20 2 4 5
22
1009DIS1285
9
19
7
17
12
8
14
13
18
11
30°
40°
50°
60°
70°
80°
C°
3 6
1
2021 2 4 5
10

9
DIMENSIONI mm
INOVA L20 MC W TOP INOVA L20 MCS W TOP
25,2 21.67222,7519.565 12,7 10.922 11,06 9.513 3/4” 3/4” 1/2” 1/2” 1/2” 3 0,4 6 13 2,5 8 42
25,2 21.67223,3820.106 12,7 10.922 12,4410.703 3/4” 3/4” 1/2” 1/2” 1/2” 3 0,4 6 13 2,5 8 47
kW kcal/h kW kcal/h kW kcal/h kW kcal/h ØØØØØmax. min. max. lt/min. lt/min. lt. kg.
INOVA L20 MC W TOP
INOVA L20 MCS W TOP
CARATTERISTICHE CIRCOLATORE
Portata/prevalenza disponibile all'impianto
Caldaia versione: mod. MC tipo B11 BS Temperatura max. acqua 90 °C
mod. MCS tipo C12-C32-C42-C52-C82 Pressione nominale gas: Gas naturale 20 mbar
Categoria: II 2H3+ B 28/30 mbar - P 37 mbar
Modello Vaso Peso
espansa
Impianto Servizi Circ. Circ. Erogaz. Erogaz.
focolare utile focolare utile riscaldam. sanit. continua minima
Mand. Rit. Gas Entr. Usc. bar bar bar ∆25°
Potenza term. Pressione Produzione
Potenza termica Attacchi
minima esercizio BAR acqua calda
CARATTERISTICHE TECNICHE
215 Ø130 220
450 360
860
1009DIS1268/2
450 360
Max. 3000
250
240Max. 3000Ø100 100
860
100
100
Ø100
1009DIS1269/2
650
600
500
400
300
200
100
100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100
1009DIS1270
Circolatore di serie Circolatore
alta prevalenza
(a richiesta)
Prevalenza residua
(mbar)
Portata (l/h)

10
TARATURA GAS-UGELLI
I gruppi termici escono dallo stabilimento tarati e predisposti per funzionare con GAS NATURALE e GAS LIQUIDO.
Queste tarature sono effettuate senza il collegamento del raccordo compensatore (Pos. A) (mod. MCS).
Per le tarature da effettuare vedere la tabella riportata sotto:
Pressione agli ugelli mbar Ugelli
Tipo di gas INOVA L20 MC W TOP INOVA L20 MCS W TOP Portata bruciatore P.C.I.
min. max. min. max. m3/h Ømm. kcal/h
GAS NATURALE
(G20-20 mbar)
GAS LIQUIDO B
(G30-28/30 mbar)
GAS LIQUIDO P
(G31-37 mbar)
ARaccordo
compensatore
BTubino di
collegamento
Per effettuare la taratura
della valvola gas agire
come segue:
a) togliere il tubino (B)
dal raccordo (A);
b) eseguire la taratura;
c) ricollegare il tubino
(B) al raccordo (A).
CURVE DI PRESSIONE AL BRUCIATORE - POTENZA RESA
■Pressione minima (mbar)
•Regolazione lenta accensione
3,4 mbar GAS NATURALE
6,6 mbar GAS LIQUIDO
1009DIS623
B
A
12
11
10
9
8
7
6
5
4
3
2
1
0
2
1
0
kPa mbar
kW
1009DIS1271
9,3 13,9 18,6 27,9
11,6
12,7
16,2 20,9 34,8
C
CS
25,2
G.N.
26
24
22
20
18
16
14
12
10
8
6
4
2
0
2,6
2
1
0
kPa mbar
kW
1009DIS1073
9,3 13,9 18,6 27,9
11,6
12,7
16,2 20,9 34,8
25,2
B
34
32
28
24
20
16
12
8
4
0
,0
,0
,0
0
kPa mbar
kW
1009DIS1272
9,3 13,9 18,6 27,9
11,6
12,7
16,2 20,9 34,8
C
CS
25,2
P
3,1 11,2 1,9 10,7 2,53 1,2 8.550
6,6 24,6 6,2 25 0,73 0,75 29.330
8,5 31,4 6,2 32,8 0,96 0,75 22.360

11
Tensione Frequenza Potenza assorbita Grado protezione Rumorosità
volt Hz kW IP dB (A)
MC MCS MC MCS
230 50 0,117 0,147 44 52 47

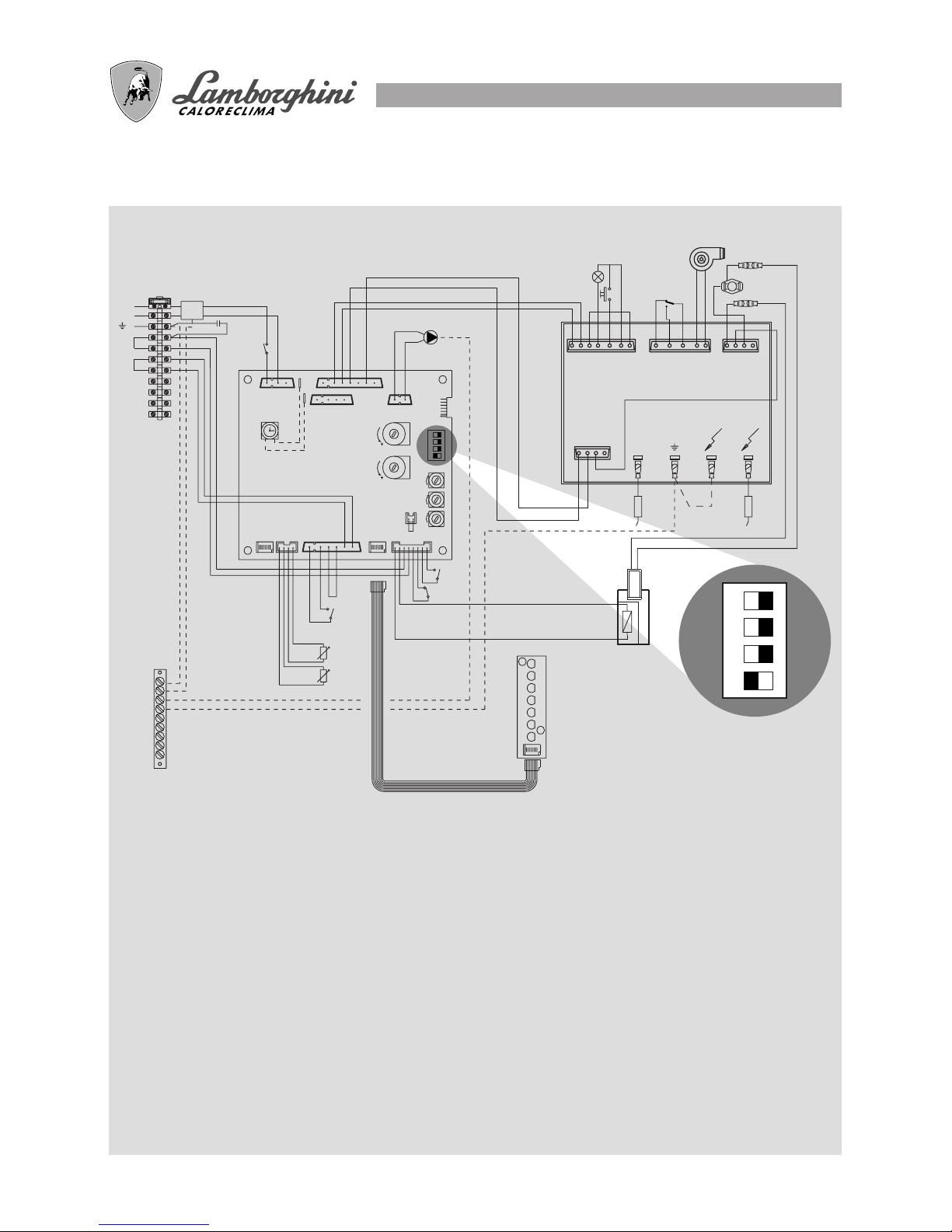

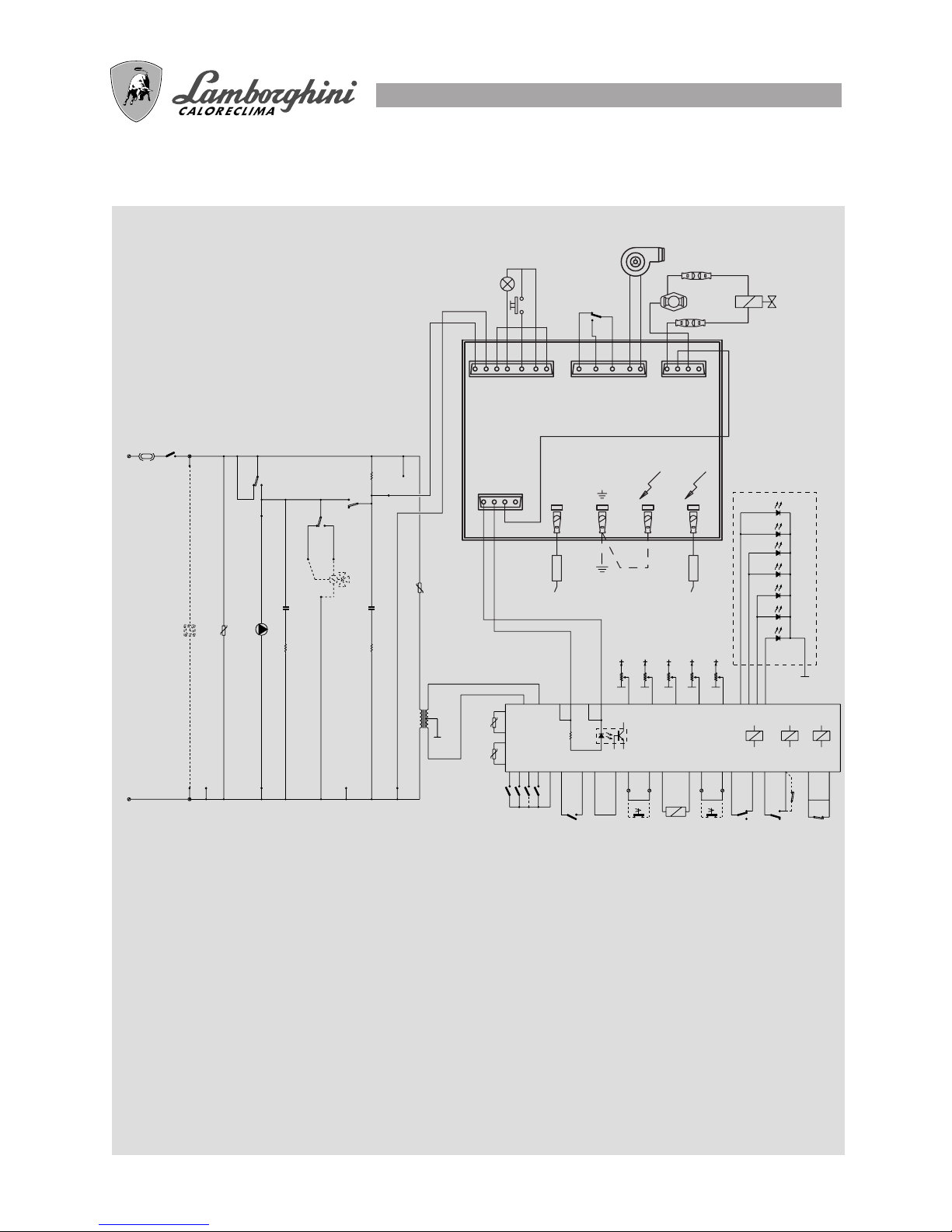

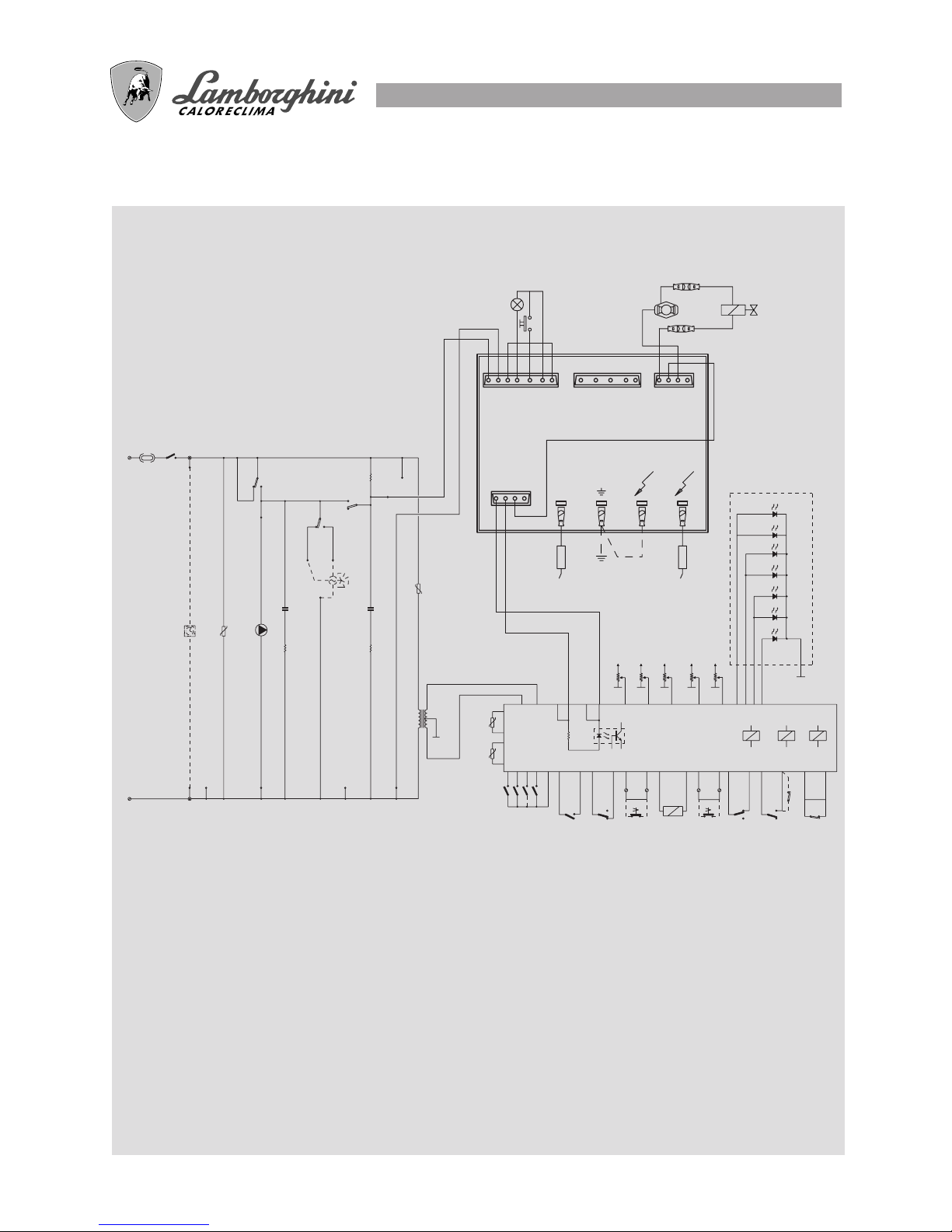

COLLEGAMENTI ELETTRICI-SCHEMI
Ènecessario collegare la caldaia ad una rete di alimentazione 220-230V - 50Hz monofase + terra
attraverso il cavo a tre fili in dotazione rispettando la polaritàLINEA - NEUTRO.
L’allacciamento deve essere effettuato tramite un interruttore bipolare con apertura dei contatti di
almeno 3 mm.
In casi di sostituzione del cavo di alimentazione, deve essere utilizzato un cavo tipo “HAR H05 VV-F”
3x0,75 mm2.
L’impianto deve essere conforme alle VIGENTI NORME di sicurezza.
Eseguire un efficace impianto di messa a terra.

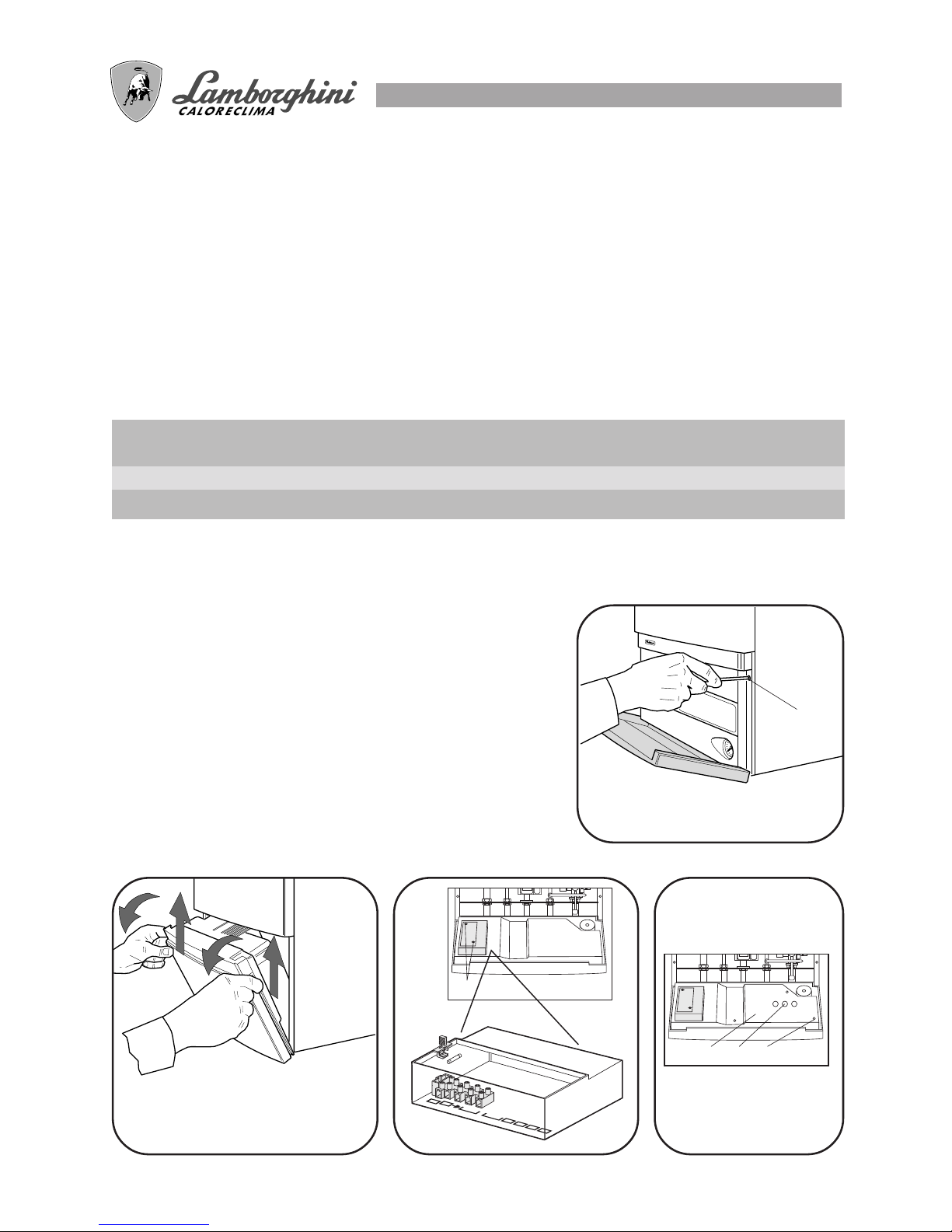

Per accedere al quadro elettrico, ove sono ubicati la morsettiera di alimentazione e l’eventuale collegamen-
to termostato ambiente, eseguire le seguenti operazioni:
●Togliere tensione alla caldaia.
●Svitare le due viti 1 di fissaggio del pannello comandi della
caldaia (fig.1).
●Ruotare il pannello comandi fino al primo arresto di sicu-
rezza. Sollevare per sbloccare e ruotare fino all’apertura
totale (fig.2)
N.B. NON FORZARE PER EVITARE DI ROMPERE IL MEC-
CANISMO D’APERTURA
●Svitare le viti 2 di fissaggio coperchio ed accedere ai colle-
gamenti elettrici (fig.3).
●Per accedere alla scheda livelli e alla centralina IONO,
svitare le viti (3) del pannello di chiusura B(fig. 4). Inoltre,
per effettuare le regolazioni dei potenziometri di taratura,
tramite cacciavite, togliere i corrispondenti tappi (4) di
protezione (fig. 4)
1
Fig. 1
L
N
T
A
T
L
1
2
3
4
2
B43
Fig. 2
Fig. 3
Fig. 4

12
SS Sonda sanitario/boiler
SF Spia di funzionamento
SB Spia blocco
SW1Selettore funzioni
TA Termostato ambiente (event)
TIMER Reg.timer caldaia
TR1 Trasformatore
TST Termostato sicurezza totale
TL Termostato limite (event)
TF Termostato fumi
VG Valvola gas
VN Ventilatore
VDR Varistore
LEGENDA
BM Bobina modulante
CA Centralina di accensione
CO Contatto orologio progr. risc.
(event)
CO1 Contatto orologio progr.
san. (event)
EC Elettrodo di controllo
EI Interrutore Estate-Inverno
ES Elettrodo di scarica
IG Interrutore generale
LLinea
MP Micropressostato
precedenza sanitario
MAX.R. Reg.max.riscaldamento
SCHEMA DI PRINCIPIO INOVA L20 MC W TOP
NNeutro
OR Orologio programmatore
(a richiesta)
PPompa impianto
PF Pressostato fumi
PR Pulsante di riarmo
Ph2o Pressostato mancanza acqua
P.RI Potenziometro riscaldamento
P.SA Potenziometro sanitario
RLA Reg.potenza RLA
RT Contatto relè
RS Contatto relè
RP Contatto relè
SR Sonda riscaldamento
J4
SB
PR
TST
J1 J2 J3
L N R AL RES L L
123 4 5 6 7 PNC PNO PC FAN N 8 9 10 11 12 NTS TSGV 13 14 15
EC ES
NTSTSGV
1918 17 16
J5
MT2MT1
J6
ION
VG
CA
N
4
2
OR
Fuse
LIG
5
1
3
VDR
17
P
18
RP
C2
R3
RS
14 15
13
RT
R4
16
R2
C1
6
8
7
PTC
P.RI
P.SA
+++
RLA MAX.R.
+
TIMER
+
SS
SR
49
50
51
52
SW1
ABCD
REGOLATORE ELETTRONICO
BM
34 33 32 31
TA EI
I
30 29
E
Ph2o
48 47 46 45
TL
44 43
SAN.
MPS
RISC.
28 27
CO1
26 25
CO
ON
80°
70°
60°
50°
40°
30°
Termometro a LED
TR1
nc
c
TF
na
12 1011 9
RP RT RS
Fusibile
Termometro a LED

13
LEGENDA
BM Bobina modulante
CA Centralina di accensione
CO Contatto orologio progr. risc.
(event)
CO1 Contatto orologio progr.
san. (event)
EC Elettrodo di controllo
EI Interrutore Estate-Inverno
ES Elettrodo di scarica
IG Interrutore generale
LLinea
MP Micropressostato
precedenza sanitario
MAX.R. Reg.max.riscaldamento
SCHEMA DI PRINCIPIO INOVA L20 MCS W TOP
NNeutro
OR Orologio programmatore
(a richiesta)
PPompa impianto
PF Pressostato fumi
PR Pulsante di riarmo
Ph2o Pressostato mancanza acqua
P.RI Potenziometro riscaldamento
P.SA Potenziometro sanitario
RLA Reg.potenza RLA
RT Contatto relè
RS Contatto relè
RP Contatto relè
SR Sonda riscaldamento
SS Sonda sanitario/boiler
SF Spia di funzionamento
SB Spia blocco
SW1Selettore funzioni
TA Termostato ambiente (event)
TIMER Reg.timer caldaia
TR1 Trasformatore
TST Termostato sicurezza totale
TL Termostato limite (event)
TF Termostato fumi
VG Valvola gas
VN Ventilatore
VDR Varistore
N4
2
OR
Fuse
LIG
5
1
3
VDR
17
P
18
RP
C2
R3
RS
14 15
13
RT
R4
16
R2
C1
6
8
7
PTC
P.RI
P.SA
RLA MAX.R. TIMER
SS
SR
49
50
51
52
SW1
ABCD
REGOLATORE ELETTRONICO
BM
34 33 32 31
TA EI
I
30 29
E
Ph 2 O
48 47 46 45
TL
44 43
SAN.
MPS
RISC.
28 27
CO1
26 25
CO
ON
80°
70°
60°
50°
40°
30°
Termometro a LED
TR1
RP RT RS
9101112
J4
SB
PR TST
J1 J2 J3
L N R AL RES L L
123 4 5 67 PNC PNO PC FAN N 8 9 10 11 12 NTS TSGV 13 14 15
EC ES
NTS TSGV
1918 17 16
J5
MT2MT1
J6
ION
VG
CA
VN
PF
Termometro a LED
Fusibile

14
SCHEMA DI COLLEGAMENTO INOVA L20 MC W TOP
N.B. Verificare che i
microinterruttori presenti nel
selettore SW1 siano come
indicato dal disegno
D= selettore funzione riscal-
damento a pavimento
Per installare l’orologio, togliere il ponte tra i morsetti 25-26
Per l’installazione dei termostati ambiente TA, TL,
togliere i ponticelli ed effettuare il collegamento
utilizzando il passacavo in dotazione.
SW1
D
C
B
A
ON
J4
SB
PR
TST
J1 J2 J3
L N R AL RES L L
123 4 5 6 7 PNC PNO PC FAN N 8 9 10 11 12 NTS TSGV 13 14 15
EC ES
NTS TSGV
19 18 17 16
J5
MT2MT1
J6
ION
VG
CA
BM
FILTRO
POMPA
IMPIANTO
ACQUA
PRESS.
RISC.
SONDA
SAN.
SONDA
PREC.
SAN.
EST/INV
DEV.
SCHEDA MODULANTE
COD. 8.50896.0
SCHEDA LED+FLAT
L
N
TA
IG
TL
NA
C
NC
FUMI
TERMOS.
SAN
P4
RISC
P1
P5 MAX.R
M7
26 25
27 28 29 30 31 32 33 34
M12
M10 52 51 50 49
41
39
37 35 36
38 40 42 M9 44 43 45 46 47 48 M11 M8 58
56
54
53 55 57
6 7 8 9
10 11 12
13 14 15 16
17 18
3 2 1
4
5
19
20
21
22
23
24
M6
M5
M4
M2
M1
LD1
LD30
LD40
LD50
LD60
LD70
LD80
ON
D
C
B
A
ON
SW1
P3 TIMERP2 RLA
C
LEGENDA
BM Bobina modulante
CCondensatore
CA Centralina di accensione
CO Contatto orologio progr. risc.
(event)
CO1 Contatto orologio progr.
san. (event)
EC Elettrodo di controllo
EI Interrutore Estate-Inverno
ES Elettrodo di scarica
IG Interrutore generale
LLinea
MP Micropressostato
precedenza sanitario
MAX.R. Reg.max.riscaldamento
NNeutro
OR Orologio programmatore
(a richiesta)
PPompa impianto
PF Pressostato fumi
PR Pulsante di riarmo
Ph2o Pressostato mancanza acqua
P.RI Potenziometro riscaldamento
P.SA Potenziometro sanitario
RLA Reg.potenza RLA
RT Contatto relè
RS Contatto relè
RP Contatto relè
SR Sonda riscaldamento
SS Sonda sanitario/boiler
SF Spia di funzionamento
SB Spia blocco
SW1Selettore funzioni
TA Termostato ambiente (event)
TIMER Reg.timer caldaia
TR1 Trasformatore
TST Termostato sicurezza totale
TL Termostato limite (event)
TF Termostato fumi
VG Valvola gas
VN Ventilatore
VDR Varistore

15
SCHEMA DI COLLEGAMENTO INOVA L20 MCS W TOP
N.B. Verificare che i
microinterruttori presenti nel
selettore SW1 siano come
indicato dal disegno
D= selettore funzione riscal-
damento a pavimento
Per l’installazione dei termostati ambiente TA, TL,
togliere i ponticelli ed effettuare il collegamento
utilizzando il passacavo in dotazione.
D
C
B
A
ON
SW1
D
C
B
A
ON
SW1
J4
SB
PR TST
J1 J2 J3
L N R AL RES L L
123 4 5 6 7 PNC PNO PC FAN N 8 9 10 11 12 NTS TSGV 13 14 15
EC ES
NTS TSGV
19 18 17 16
J5
MT2MT1
J6
ION
VG
CA
BM
FILTRO
POMPA
IMPIANTO
ACQUA
PRESS.
RISC.
SONDA
SAN.
SONDA
PREC.
SAN.
EST/INV
DEV.
SCHEDA MODULANTE
COD. 8.50896.0
SCHEDA LED+FLAT
L
N
TA IG
TL
SAN
P4
RISC
P1
P5 MAX.R
M7
26 25
27 28 29 30 31 32 33 34
M12
M10 52 51 50 49
41 39 37 35 36
38 40 42 M9 44 43 45 46 47 48 M11 M8 58 56 54
53 55 57
6
7 8 9
10 11 12
13 14 15 16
17 18
3 2 1
4
5
19
20
21
22
23
24
M6
M5 M4
M2
M1
LD1
LD30
LD40
LD50
LD60
LD70
LD80
ON
P3 TIMERP2 RLA
VN
PF
C
Per installare l’orologio, togliere il ponte tra i morsetti 25-26
LEGENDA
BM Bobina modulante
CCondensatore
CA Centralina di accensione
CO Contatto orologio progr. risc.
(event)
CO1 Contatto orologio progr.
san. (event)
EC Elettrodo di controllo
EI Interrutore Estate-Inverno
ES Elettrodo di scarica
IG Interrutore generale
LLinea
MP Micropressostato
precedenza sanitario
MAX.R. Reg.max.riscaldamento
NNeutro
OR Orologio programmatore
(a richiesta)
PPompa impianto
PF Pressostato fumi
PR Pulsante di riarmo
Ph2o Pressostato mancanza acqua
P.RI Potenziometro riscaldamento
P.SA Potenziometro sanitario
RLA Reg.potenza RLA
RT Contatto relè
RS Contatto relè
RP Contatto relè
SR Sonda riscaldamento
SS Sonda sanitario/boiler
SF Spia di funzionamento
SB Spia blocco
SW1Selettore funzioni
TA Termostato ambiente
TIMER Reg.timer caldaia
TR1 Trasformatore
TST Termostato sicurezza totale
TL Termostato limite
TF Termostato fumi
VG Valvola gas
VN Ventilatore
VDR Varistore

16
ALLACCIAMENTO IDRAULICO
Fissati i ganci di sostegno infilare la dima di montaggio e portarla a ridosso del muro; partendo dai
raccordi terminali precedentemente montati sulla dima, procedere alla posa in opera di tutte le tubazioni:
mandata impianto, ritorno impianto, acqua fredda, acqua calda ed eventualmente anche gas ed
alimentazione linea elettrica con termostato ambiente.
Eseguite le tubazioni, èpossibile svitare i raccordi terminali ed inserire dei normali tappi chiusi per procedere
alla prova idraulica dell’impianto. La dima puòessere tolta oppure puòessere lasciata poichèdopo le
operazioni di finitura della parete (intonaco o piastrelle) rimarràtotalmente annegata nel muro; rimarranno
esterni al muro finito solamente i due ganci di sostegno e rimarràuna apertura in corrispondenza degli
attacchi. Piazzare quindi la caldaia sui due ganci di sostegno tramite gli appositi fori nella parte posteriore
del telaio, portarla completamente a ridosso del muro finito e fissare i due controdadi sui ganci.
Quindi procedere all’allacciamento idraulico tramite i tubi forniti a corredo provvedendo a tagliarli su
misura secondo la distanza tra i raccordi della caldaia ed i raccordi della dima situati sul muro.
LEGENDA
CAcqua calda 1/2”
GGas 1/2”- 3/4”
(vedi rubinetto in dotazione)
FAcqua alimentazione caldaia 1/2”
(Fredda)
AE Alimentazione elettrica
MMandata impianto 3/4"
RRitorno impianto 3/4"
GS Ganci sostegno Ø10 mm
N.B. Prevedere attacchi idraulici femmina.
87,5
124
160
225
290
362,5
450
20 32,5
807,5
860
1009DIS1259
450
415 17,5
MRAE C G F
GS
- Evitare l’impiego di tubazioni con dia-
metri ridotti;
- Evitare l’impiego di gomiti a piccolo rag-
gio e riduzioni di sezioni importanti;
-Si raccomanda un lavaggio a caldo
dell’impianto a scopo di eliminare le im-
puritàprovenienti dalle tubazioni e dai
radiatori (in particolare oli e grassi) che
rischierebbero di danneggiare il
circolatore.
CONSIGLI E SUGGERIMENTI PER EVITARE VIBRAZIONI E RUMORI NEGLI IMPIANTI

17
Tutti i componenti utilizzati nel circuito sanitario sono costruiti con materiali che rispettano le norme igieni-
che sanitarie.
CIRCUITO IDRAULICO
LEGENDA
AA Mandata impianto
BB Uscita acqua calda sanitaria
CC Gas
DD Entrata acqua fredda
EE Riempimento
FF Ritorno
GG By-Pass
1Scambiatore a piastre
2Modulatore
3Valvola a 3 vie idraulica
4Micro precedenza sanitario
5Regolatore portata ACS
6Sonda temperatura caldaia
7Valvola gas
8Rubinetto di riempimento
9Idrometro
10 Valvola sicurezza riscaldamento
11 Rubinetto di scarico
12 Pressostato mancanza acqua
13 Circolatore
PART. B - FILTRO INGRESSO A.C.S.
PART. A - REGOLATORE DI PORTATA
VALVOLA DI NON RITORNO
PART. C
18
17
16
8
21
19
20
13
12
11
10
C
6
15
14
4
7
2
9
B
A
5
13
AA FF GG
EE
BB CC DD
1009DIS1265
14 Bruciatore
15 Scambiatore fumi
16 Vaso espansione
17 Pressostato fumi (mod. MCS)
18 Ventilatore (mod. MCS)
19 Valvola sfogo aria automatica
20 Termostato sicurezza totale
(TST)
21 Flue control (mod. MC)
VERSIONE INOVA L20 MCS W TOP VERSIONE INOVA L20 MC W TOP

18
ALLACCIAMENTO SCARIO FUMI MOD. INOVA L20 MCS W TOP
La caldaia èa combustione in camera stagna rispetto all’ambiente per cui non richiede nessuna ventilazione
particolare e puòpertanto essere ubicata anche in vani, ripostigli, alveoli tecnici. Sono possibili, poi,
diverse possibilitàper lo scarico dei prodotti della combustione e l’aspirazione dell’aria dall’esterno;
fondamentalmente la caldaia prevede due tipi base di scarico/aspirazione:
●scarico/aspirazione di tipo concentrico,
●scarico/aspirazione di tipo sdoppiato.
E’possibile in questo modo, per mezzo dei kit previsti, l’allacciamento a canne concentriche, canne di
ventilazione, camini separati, ecc; alcune possibili soluzioni sono schematizzate in figura.
Per il posizionamento e
le distanze dei terminali
di tiraggio da finestre,
porte, ecc. consultare le
Norme Vigenti.
43
3
2
1
5
4
6
7
SCARICO/ASPIRAZIONE
1Concentrico da tetto C32
2Concentrico da terrazzo C32
3Sdoppiate, da canne separate C42
4Concentrici, collegamenti a canne concentriche C42
5Concentrico da parete esterna C12
6Sdoppiato da terrazzo C52
7Sdoppiato, da canna singola C82

19
1009DIS55
NO
SI
ALLACCIAMENTO SCARICO FUMI
MOD. INOVA L20 MC W TOP
La caldaia èprevista per essere raccordata ad un camino e/o ad una canna fumaria; puòanche scaricare
i prodotti della combustione direttamente all’esterno.
COLLEGAMENTO A CAMINO
Il raccordo al camino o alla canna fumaria deve essere fatto con un canale da fumo avente i seguenti
requisiti:
●essere a tenuta stagna, cosìcome anche il collegamento al camino;
●essere di materiale idoneo;
●essere collegato in vista;
●avere non piùtre cambiamenti di direzione, non superiori a n°3, che debbono essere realizzati con
angoli interni superiori a 90°e con l’impiego di elementi curvi;
●non avere dispositivi di intercettazione;
●avere l’asse del tratto terminale d’imbocco perpendicolare alla parete interna opposta del camino;
●deve essere saldamente fissato a tenuta all’imbocco, senza sporgere all’interno;
●ricevere, preferibilmente, una sola caldaia;
●rispettare le norme vigenti locali.
Canna fumaria
o camino
Ø130 mm 3%
H*
min. 280 mm
Hmax. 2500 mm
4
H*= altezza efficace
ATTENZIONE:
L’apparecchio èprovvisto di Flue Control per il controllo del tiraggio camino il quale interviene nel caso in
cui cui possa esserci un ritorno in ambiente dei prodotti della combustione. Questo dispositivo non deve mai
essere messo fuori servizio. I prodotti della combustione se rientrano nell’ambiente possono causare
intossicazioni croniche o acute con pericoli mortali. Se dovesse essere sostituito il Flue Control utilizzare
solo il ricambio originale. Nel caso di interventi ripetuti del dispositivo verificare che sia corretta l’evacua-
zione tramite la canna fumaria, e rivolgersi ai Centri di Assistenza Lamborghini.

20
INSTALLAZIONE
Va eseguita da personale qualificato.
L'installazione deve essere prevista in un locale ben aerato, privo di vapori corrosivi e deve essere
conforme alle disposizioni di legge riguardanti l'evacuazione dei prodotti della combustione secon-
do le norme vigenti.
Si raccomanda in particolare modo il rispetto delle norme in materia di sicurezza e di quelle che regolano
la costruzione e l’ubicazione delle canne fumarie.
MESSA IN SERVIZIO DELL'IMPIANTO
●Aprire finestre e porte ed evitare la presenza di fiamme libere.
●Procedere allo spurgo dell'aria.
●Controllare che non vi siano fughe di gas ( usare una soluzione saponosa o prodotto equivalente).
Prima d’installare la caldaia èimportante pulire i tubi della rete acqua da eventuali impurità, utilizzando
per questa operazione aria o gas inerte.
Successivamente ènecessario assicurarsi che la caldaia sia predisposta per il tipo di gas che l’utente ha a
disposizione
ACCENSIONE
RIEMPIMENTO IMPIANTO
Aprire lentamente il rubinetto di alimentazione fino a portare la pressione dell’impianto, indicata
dall’idrometro, sul valore di 1 bar, quindi richiuderlo. Verificare che la valvola di sfogo aria automa-
tica abbia il cappuccio allentato, azionare il circolatore per eliminare l'aria presente nel circuito
ripetutamente.
ACCENSIONE
Aprire il rubinetto del gas e ruotare il selettore nella posizione desiderata; il bruciatore si accenderàauto-
maticamente.
Qualora l’accensione non si verificasse, controllare se il pulsante di blocco èacceso ed in questo caso
premerlo in modo che la caldaia ripeta l’operazione di accensione. Successivamente regolare la tempera-
tura del riscaldamento e del sanitario nel modo desiderato tramite gli appositi selettori.
