LAMBORGHINI TWIN 13-E Manual

1

1
Leggere attentamente le istruzioni ed avvertenze contenute sul presente libretto in quanto forniscono
importanti indicazioni riguardanti la sicurezza d’installazione, d’uso e di manutenzione. Conservare
con cura questo libretto per ogni ulteriore consultazione.
L’installazione deve essere effettuata da personale qualificato che sarà responsabile del rispetto
delle norme di sicurezza vigenti.
ITALIANO
ENGLISH
Read carefully all warnings and instructions contained in this manual as they give important safety
instructions regarding installation, use and maintenance. Keep this manual for future reference. In-
stallation must be carried out by qualified personnel who will be responsible for respecting existing
safety regulations.
21
2

2
INDICE PAGINA
ALLEGATO DI DICHIARAZIONE DI CONFORMITA’_______________________ 2
AVVERTENZE GENERALI _____________________________________________ 3
SPEDIZIONE - CARATTERISTICHE TECNICHE ___________________________ 7

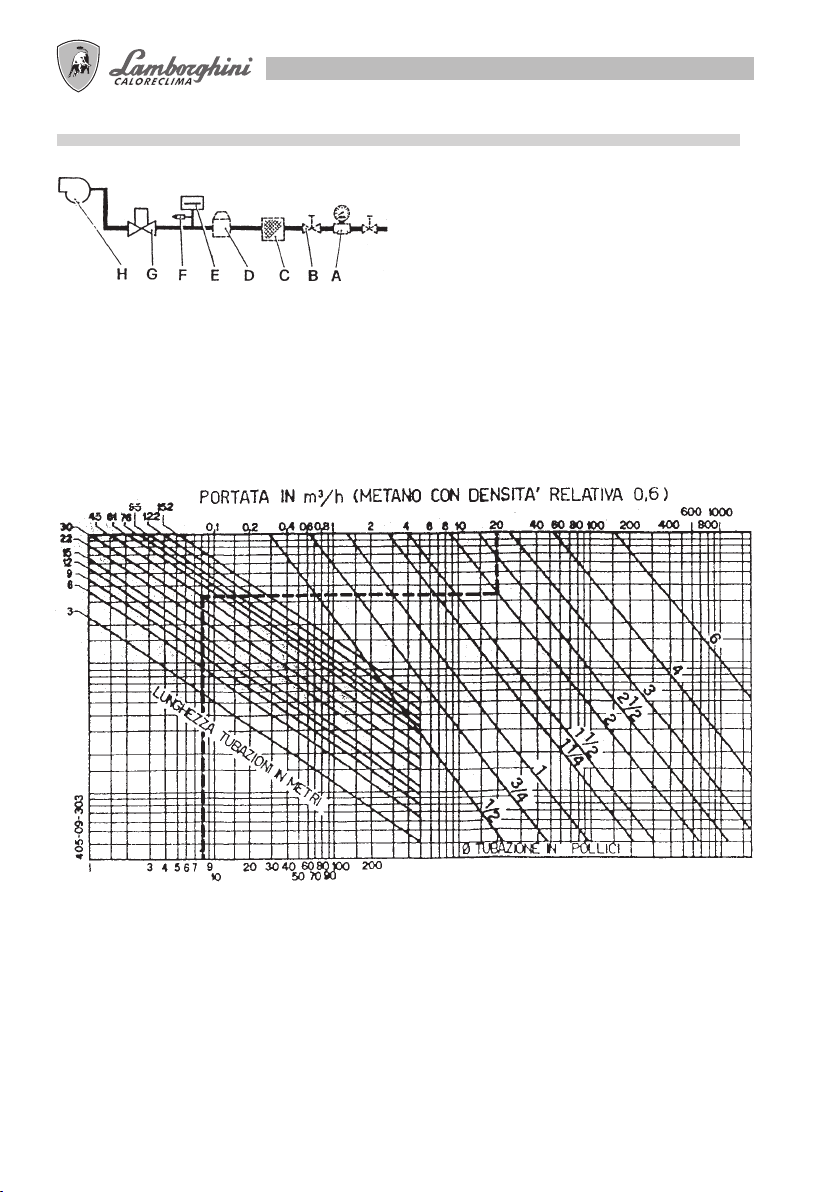

SCHEMA PER L’ESECUZIONE DELLA TUBAZIONE DI ADDUZIONE GAS ____ 9

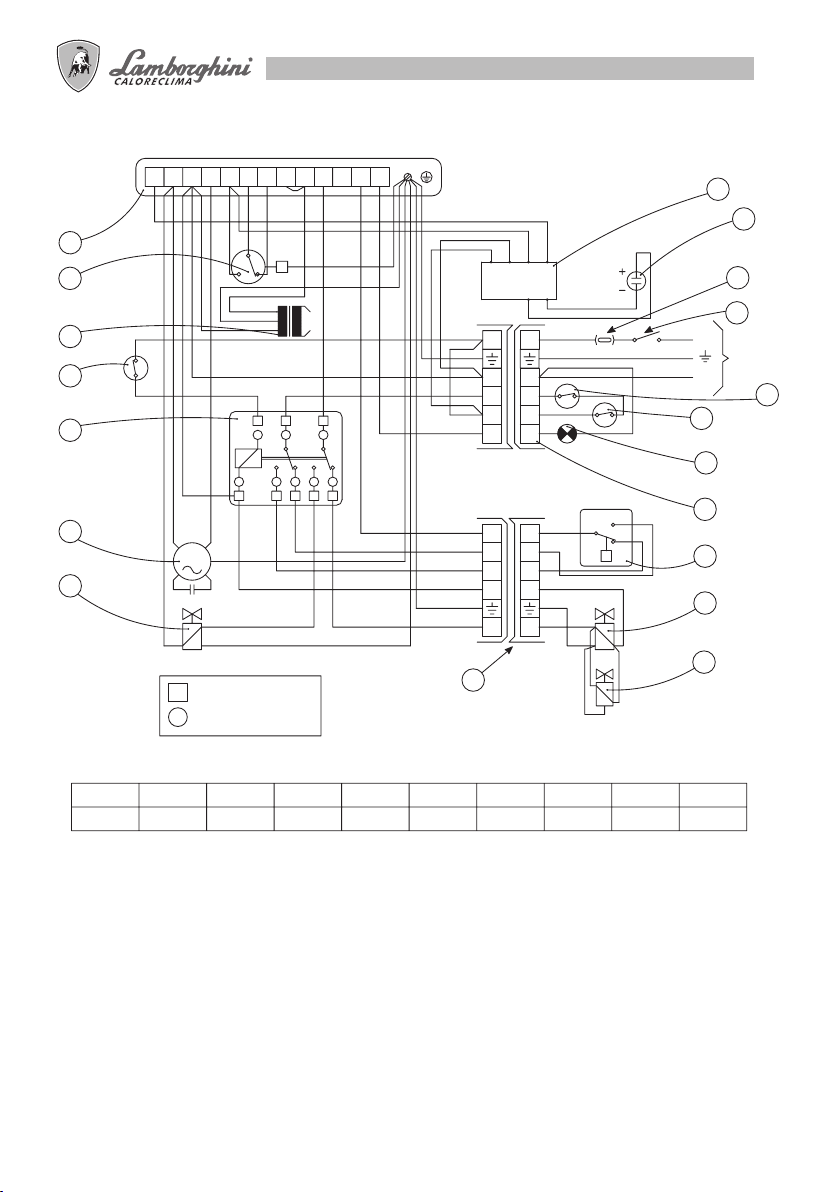

CICLO FUNZIONAMENTO - SCHEMA ELETTRICO______________________10
REGOLAZIONI ____________________________________________________12
INSTALLAZIONE ___________________________________________________13
MESSA IN FUNZIONE ______________________________________________14
NOMENCLATURA__________________________________________________ 19
SCHEMA MONTAGGIO DISPOSITIVI DI SICUREZZA ____________________ 20
Complimenti...
...Per l’ottima scelta. La ringraziamo per la preferenza accordata ai ns. prodotti.
LAMBORGHINIè dal1959 attivamente presente inItaliae nelmondoconunaretecapillaredi
Agenti econcessionari,chegarantisconocostantementelapresenzadel prodottosulmercato.
Si affianca a questo un servizio di assistenza tecnica, «LAMBORGHINI SER-
VICE», al quale è affidata una qualificata manutenzione del prodotto.
IMPORTANTE - L’installazione del bruciatore deve seguire scrupolosamente le normative
vigenti; utilizzare e acquistare componenti di serie o a richiesta presso i centri vendita
ed assistenza LAMBORGHINI.
L’inadempienza delle stesse e l’inosservanza di quanto riportato, esonerano la ditta
costruttrice da qualsiasi responsabilità.

3
ALLEGATO DI DICHIARAZIONE DI CONFORMITÀ
Allegato alla dichiarazione di conformità - Annex to the conformity declaration
Annexe à la déclaration de conformité - Anlage zur Übereinstimmungserklärung
Anexo a la declaración de conformidad - Bijlage bij de eenvormigheidsverklaring
Descrizione dell’apparecchio
Equipment description
Descriptif de l’appareil
Gerätebeschreibung
Descripción de equipe
Beschrijving van het materiaal
Bruciatore di gasolio
Oil burner
Brûleurs de fioul domestique
Gasölbrenner
Quemadores de gasóleo
Stookoliebranders
Bruciatore di nafta
Heavy oil burners
Brûleurs de fioul lourd
Ölbrenner
Quemadores de fuel-oil
Zware stookoliebranders
Bruciatore di gas
Gas burners
Brûleurs de gaz
Gasbrenner
Quemadores de gas
Gasbranders
Bruciatori misti di gas e gasolio
Dual fuel mixed burners
Brûleurs mixtes de gaz et fioul
Mischbrenner für Gas und Gasöl
Quemadores mixtos de gas y gasóleo
Kombibranders
Serie
Series
Serie
AZ
HT
OIL
G
GP
JOIL
N
NP
AZ
HT
GAS
GAS P
MIX G
MIX GP
TWIN
Conformità alla Direttiva Europea
Comply to the European Directive
Conformité à la Directive Européenne
In Übereinstimmung mit den EG-Richtlinien
Conformidad con la Directiva Europea
Voldoen aan de Europese Richtlijn
73/23/CEE
89/336/CEE
89/392/CEE
73/23/CEE
89/336/CEE
89/392/CEE
73/23/CEE
89/336/CEE
89/392/CEE
90/396/CEE
73/23/CEE
89/336/CEE
89/392/CEE
90/396/CEE
Conformità alla norma
Comply to norm
Conformité à la norme
In Übereinstimmung mit den Normen
Conformidad con la normativa
Voldoen aan de norm
EN 267
EN 55014 (1993)
EN 55104 (1995)
EN 61000-3-2 (1995)
EN 61000-3-3 (1995)
EN 61000-4-2 (1995)
EN 61000-4-4 (1995)
EN 61000-4-5 (1995)
EN 61000-4-11 (1994)
ENV 50140 (1993)
ENV 50141 (1993)
ENV 50165 (1997)
EN 55014 (1993)
EN 55104 (1995)
EN 61000-3-2 (1995)
EN 61000-3-3 (1995)
EN 61000-4-2 (1995)
EN 61000-4-4 (1995)
EN 61000-4-5 (1995)
EN 61000-4-11 (1994)
ENV 50140 (1993)
ENV 50141 (1993)
ENV 50165 (1997)
EN 676
EN 55014 (1993)
EN 55104 (1995)
EN 61000-3-2 (1995)
EN 61000-3-3 (1995)
EN 61000-4-2 (1995)
EN 61000-4-4 (1995)
EN 61000-4-5 (1995)
EN 61000-4-11 (1994)
ENV 50140 (1993)
ENV 50141 (1993)
ENV 50165 (1997)
EN 267
EN 676
EN 55014 (1993)
EN 55104 (1995)
EN 61000-3-2 (1995)
EN 61000-3-3 (1995)
EN 61000-4-2 (1995)
EN 61000-4-4 (1995)
EN 61000-4-5 (1995)
EN 61000-4-11 (1994)
ENV 50140 (1993)
ENV 50141 (1993)
ENV 50165 (1997)

4
AVVERTENZE GENERALI
- Il libretto d’istruzioni costituisce parte integrante ed essenziale del prodotto e dovrà essere
consegnato all’utilizzatore.
- Leggere attentamente le avvertenze contenute nel libretto in quanto forniscono importanti indica
zioni riguardanti la sicurezza di installazione, d’uso e manutenzione.
- Conservare con cura il libretto per ogni ulteriore consultazione.
- L’installazione deve essere effettuata in ottemperranza alle norme vigenti, secodo le istruzioni del
costruttore e da personale professionalmente qualificato.
- Per personale professionalmente qualificato si intende quello avente competenza tecnica nel setto
re dei componenti di impianti di riscaldamento ad uso civile e produzione di acqua calda ad uso
sanitario e, in particolare, i centri assistenza autorizzati dal costruttore.
- Un’errata installazione può causare danni a persone, animali o cose, per i quali il costruttore non
è responsabile.
- Dopo aver tolto ogni imballagio assicurarsi dell’integrità del contenuto.
- In caso di dubbio non utilizzare l’appaecchio e rivolgersi al fornitore.
- Gli elementi dell’imballaggio ( gabbia di legno, chiodi, graffe, sacchetti di plastica, polstirolo
espanso, ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di
pericolo.
- Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l’apparecchio
dalla rete di alimentazione agendo sull’interruttore dell’ impianto e/o attraverso gli appositi orga-
ni di intercettazione.
- Non ostruire le griglie di aspirazione o di dissipazione.
- In caso di guasto e/o di cattivo funzionamento dell’appaecchio, disattivarlo, astenendosi da qual-
siasi tentativo di riparazione o di intervento diretto.
- Rivolgersi esclusivamente a personale professionalmente qualificato.
- L’eventuale riparazione dei prodotti dovrà essere effettuata solamente da un centro di assistenza
autorizzato dalla casa costruttrice utilizzando esclusivamente ricambi originali.
- Il mancato rispetto di quanto sopra può compromettere la sicurezza dell’apparecchio. Per garan-
tire l’efficienza dell’apparecchio e per il suo corretto funzionamento è indispensabile fare effettua
re, da personale professionalmente qualificato la manutenzione periodica attenendosi alle indica-
zioni del costruttore.
- Allorchè si decida di non utilizzare più l’apparecchio, si dovranno rendere innocue quelle parti
suscettibili di causare potenziali fonti di pericolo.
- Se l’apparecchio dovesse essere venduto o trasferito ad un altro prorpietario o se si dovesse
traslocare e lasciare l’apparecchio assicurarsi sempre che il libretto accompagni l’apparecchio in
modo che possa essere consultato dal nuovo prorietario e/o dall’installatore.
- Per tutti gli apparecchi con optionals o kit (compresi quelli elettrici) si dovranno utilizzare solo
accessori originali.
- Questo apparecchio dovrà essere destinato all’uso per il quale è stato espressamente previsto.
Ogni altro uso è da cosiderarsi improprio e quindi pericoloso.E’esclusa qualsiasi responsabilità
contrattuale ed extra contrattuale del costruttore per i danni causati da errori nell’installazione e
nell’uso, e comunque da innosservanza delle istruzioni date dal costruttore stesso.

5
- Il bruciatore deve essere installato in locale adatto con aperture minime di ventilazione secondo
quanto prescritto dalle norme vigenti e comunque sufficenti ad ottenere una perfetta combutione.
- Devono essere utilizzati solo bruciatori costruiti secondo le norme vigenti.
- Questo bruciatore dovrà essere destinato solo all’uso per il quale è stato espressamente previsto.
- Prima di collegare il bruciatore accertarsi che i dati di targa siano corrispondenti a quelli della
rete di alimentazione(elettrica, gas, gasolio o altro combustibile).
- Non toccare parti calde del bruciatore. Queste, normalmente situate in vicinanza della
fiamma e dell’eventuale sistema di preriscaldamento del combustibile, diventano calde durante il
funzionamento e permangono tali anche dopo un arresto non prolungato del bruciatore.
- Allorchè si decide di non utilizzare in via definitiva il bruciatore, si dovranno far effettuare da
personale professionalmente qualificato le seguenti operazioni:
a) Disinserire l’alimentazione elettrica staccando il cavo di alimentazione dell’interruttore
generale.
b) Chiudere l’alimentazione del combustibile attraverso la valvola manuale di intercettazione
asportando i volantini di comando dalla loro sede.
AVVERTENZE PARTICOLARI PER BRUCIATORI
AVVERTENZE PARTICOLARI
- Accertarsi che chi ha eseguito l’installazione del bruciatore lo abbia fissato saldamente al
generatore di calore in modo che la fiamma si generi all’interno della camera di combustione
del generatore stesso.
- Prima di avviare il bruciatore, e almeno una volta all’anno,far effettuare da personale
professionalmente qualificato le seguenti operazioni:
a) Tarare la portata di combustibile del bruciatore secondo la potenza richiesta dal generatore
di calore.
b) Regolare la portata d’aria comburente per ottenere un valore di rendimento di combustione
almeno pari al minimo imposto dalle norme vigenti.
c) Eseguire il controllo della combustione onde evitare la formazione di incombusti nocivi o
inquinanti oltre i limiti cosentiti dalle norme vigenti.
d) Verificare la funzionalità dei dispositivi di regolazione e di sicurezza.
e) Verificare la corretta funzionalità del condotto di evacuzione dei prodotti della combustione.
f) Controllare al termite delle regolazioni che tutti i sistemi di bloccaggio meccanico dei
disposiivi di regolazione siano ben serrati.
g) Accertarsi che nel locale caldaia siano presenti anche le istruzioni relative all’uso e menuten-
zione del bruciatore.
- in caso di ripetuti arresti di blocco del bruciatore non insistere con le procedere di riarmo manua-
le, ma rivolgersi a personale professionalmente qualificato per ovviare a tale situazione anomala.
- La conduzione e la manutenzione devono essere effettuate esclusivamente da personale profes-
sionalmente qualificato, in ottemperanza alle disposizioni vigenti.

6
AVVERTENZE GENERALI IN FUNZIONE DEL TIPO DI ALIMENTAZIONE
ALIMENTAZIONE ELETRICA
- La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo stesso è correttamente colle
gato ad un’ efficace impianto di messa a terra, eseguito come previsto dalle vigenti norme di
sicurezza.
E’necessario verificare questo fondamentale requisito di sicurezza. In caso di dubbio, richiedere
un controllo accurato dell l’impianto elettrico da parte di personale professionalmente qualicato,
poichè il costruttore non è responsabile per eventuali danni causati dalla mancanza di messa a
terra dell’impianto.
- Far verificare da personale professionalmente qualificato che l’impianto elettrico sia adeguato
alla potenza massima assorbita dall’apparecchio, indicato in targa, accertando in particolare che
la sezione dei cavi dell’impianto sia idonea alla potenza assorbita dall’ apparecchio.
- Per l’alimentazione generale dell’ apparecchio dalla rete elettrica, non è consentito l’uso di adat-
tatori, prese multiple e/o prolunghe.
- Per allacciamento alla rete occorre prevedere un interruttore omnipolare come previsto dalle
normative di sicurezza vigenti.
- L’uso di un qualsiasi componente che utilizza energia elettrica comporta l’ osservanza di alcune
regole fondamentali quali:
- non toccare l’apparecchio con parti del corpo bagnate o umide e/o a piedi nudi.
- non tirare i cavi elettrici.
- non lasciare esposto l’apparecchio ad agenti atmosferici ( pioggia, sole, ecc.) a meno che non
sia espressamente previsto.
- non permettere che l’apparecchio sia usato da bambini o da persone inesperte.
- Il cavo di alimentazione dell’apparecchio non deve essere sostituito dall’ utente.
In caso di danneggiamento del cavo, spegnere l’ apparecchio, e, per la sua sostituzione, rivolger-
si esclusivamente a personale professionalmente qualificato.
- Allorché si decida di non utilizzare l’apparecchio per un certo periodo, é opportuno disinserire
l’interruttore elettrico di alimentazione a tutti i componenti dell’impianto che utilizzano energia
elettrica ( pompe, bruciatore, ecc.).
ALIMENTAZIONE CON GAS, GASOLIO, O ALTRI COMBUSTIBILI
Avvertenze generali
- L’installazione del bruciatore deve essere eseguita da personale professionalmente qualificato e in
conformità alle norme e disposizioni vigenti, poichè un’errata installazione può causare danni a
pesone, animali o cose, nei confronti dei quali il costruttore non può essere considerato respon-
sabile.
- Prima dell’ installazione, si consiglia di effettuare un’ accurata pulizia interna di tutte le tubazioni
dell’ impianto di adduzione del combustile onde rimuovere eventuali residui che potrebbero
compromettere il buon funzionamento del bruciatore.

7
- Per la prima messa in funzione del bruciatore, far effettuare da personale professionalmente
qualificato le seguenti verifiche:
a) il controllo della tenuta interna ed esterna dell’impianto di adduzione del combustibile;
b) la regolazione della portata del combustibile secondo la potenza richiesta dal bruciatore;
c) che il bruciatore sia alimentato dal tipo di combustibile per il quale é predisposto;
d) che la pressione di alimentazione del combustibile sia compresa nei valori riportati in targhetta;
e) che l’ impianto di alimentazione del combustibile sia dimensionato per la portata necessaria
al bruciatore e che sia dotato di tutti i dispositivi di sicurezza e controllo prescritti dalle norme
vigenti.
- Allorchè si decida di non utilzzare il bruciatore per un certo periodo, chiudere il rubinetto o i rubi-
netti di alimentazione del combustibile.
AVVERTENZE PARTICOLARI PER L’ USO DEL GAS
- Far verificare da personale professionalmente qualificato:
a) che la linea di adduzione e la rampa gas siano conformi alle norme e prescrizioni vigenti;
b) che tutte le connessioni gas siano a tenuta;
c) che le aperture di areazione del locale caldaia siano dimensionate in modo da garantire l’
afflusso di aria stabilito dalle normative vigenti e comunque sufficienti ad ottenere una perfetta
combustione.
- Non utilizzare i tubi del gas come messa a terra di apparecchi elettrici.
- Non lasciare il bruciatore inutilmente inserito quando lo stesso non é utilizzato e chiudere sempre
il rubinetto del gas.
- In caso di assenza prolungata dell’ utente, chiudere il rubinetto principale di adduzione del gas al
bruciatore.
- Avvertendo odore di gas;
a) non azionare interruttori elettrici, il telefono e qualsiasi altro oggetto che possa provocare
scintille;
b) aprire immediatamente porte e finestre per creare una corrente d’ aria che purifichi il locale;
c) chiudere i rubinetti del gas;
d) chiedere l’intervento di personale professionalment qualificato.
- Non ostruire le aperture di areazione del locale dove è installato un apparecchio a gas; per evita-
re situazioni pericolose quali la formazione di miscele tossiche ed esplosive.

8
CARATTERISTICHE TECNICHE
Il bruciatore viene spedito completamente montato ed imballato in un unico collo e con i cablaggi
elettrici già effettuati.
Consigliamo di togliere il bruciatore dall’imballaggio solo al momento della effettiva installazione
sulla caldaia per evitare che urti accidentali possano danneggiarlo.
Funzionamento a
gasolio
Funzionamento
a gas
Potenzialità min. ÷ max.
kW 80,7 ÷ 163,8 80,7 ÷ 163,4
kcal/h x
103
69,4 ÷ 140,8 69,4 ÷ 140,5
Consumo combustibile kg/h- m3n 6,8 ÷ 13,8 8,1 ÷ 16,4
Combuslibile Gasolio p.c.i. 10.210
kcal/kg 1,3°E-20°C
Metano p.c.i. 8570
kcal/m3n
Tubazione flessibile 1/4” lunghezza 800 mm
Pompa combustibile autoaspirante con
elettrovalvola incorporata Pressione di taratura 12 kg/cm2
Pressione gas min.-max. mbar 12 - 23
Alimentazione elettrica 230 V - 50Hz
Motore elettrico a 2860 giri/1’ W 170 ÷ 185
Condensatore µF 6,3
Trasformatore di accensione kV 10
mA 30
Apparecchiatura di controllo fiamma Fotocellula UV
Regolazione aria Manuale
Diametro raccordo gas 3/4” Gas
N° stadi 1
peso kg 18
Dimensioni imballi mm 745 x 425 x 345
Ugelli: tutti i tipi purchè a 60° CONO PIENO 1,75 ÷ 3,50
SPEDIZIONE

9
















Modello A B C D E F ØG H ØL N P R S T
Twin 13 520 275 340 400 130 275 114 110 ÷ 150 120 180 600 450 220 115
Twin 13 L 675 280
Fig-2
DIAGRAMMA DI PRESSURIZZAZIONE
Le curve rappresentate in diagramma
sono state ottenute effettuando le pro-
ve secondo le specifiche e le caratteri-
stiche di focolare previste dalle norme
vigenti nazionali ed internazionali.
Fig-3
TUBAZIONI DI ALIMENTAZIONE OLIO COMBUSTIBILE
Fig-4
A - Tubazione di aspirazione
B - Filtro combustibile
C - Saracinesca su tubazione di aspirazione
D - Elettrovalvola di arresto flusso
E - Saracinesca su tubazione di ritorno
F - Tubazione di ritorno
G - Valvola di fondo
DIMENSIONI

10
N.B. La tubazione del gas deve essere conforme alle vigenti norme e tanto gli accessori quanto la
tubazione del gas devono avere un diametro proporzionato alla lunghezza della tubazione ed
alla pressione di alimentazione del gas.
SCHEMA PER L’ESECUZIONE DELLA TUBAZIONE DI ADDUZIONE GAS
A - Contatore
B - Rubinetto di intercettazione gas (su richiesta)
C - Filtro gas (su richiesta)
D - Regolatore di pressione (su richiesta)
E - Pressostato gas
F - Presa pressione gas su pressostato
G - Elettrovalvola gas
H - Bruciatore
DIAGRAMMA PER LA DETERMINAZIONE DEL DIAMETRO DELLA TUBAZIONE DI ADDUZIONE GAS
Fig-5
Peso specifico altri gas coefficiente multiplicatore
0,6 1,00
0,65 1,04
0,7 1,08
0,75 1,12
0,8 1,16
0,85 1,28
Caduta di pressione mm H2O
Esempio:
Portata: 20 m3/h
Diametro: 2”
Lunghezza: 45 m
Usando un gas con densità di 0,6 si avrà una caduta di
pressione di 8 mm di colonna d’acqua.
Fig-6

11
Fig-7
Con l’avviamento del motore del bruciatore
inizia il periodo di preventilazione della dura-
ta di 30 sec. in cui è anche inserito il trasfor-
matore di accensione. Terminata la fa-
se di preventilazione e preaccensione si apre
la valvola del combustibile prescelto ed in-
comincia così a fluire il combustibile dando
origine alla fiamma. Se entro 3 sec. dalla
apertura del combustibile non compare la
fiamma il bruciatore va in blocco. Nel caso
di spegnimento accidentale della fiamma
durante il normale funzionamento avviene il
blocco totale.
Il riavviamento del bruciatore Si effettua pre-
mendo il pulsante di ricarica blocco (17).
La linea di alimentazione deve giungere tramite un interuttore generale da 10A e protetta con
valvole fusibili da 3A.
I cavi di allacciamento devono essere di sezione non inferiore a 1mm2ed isolamento di 2000 volt.
Per l’allaciamento linea ed apparecchiature ausiliare attenersi allo schema elettrico.
Il bruciatore deve essere collegato a terra secondo le normative in vigore.
EV1 gas o oil
EV1 gas o oil
t3- 30 sec. preventilazione e preaccensione
t1- 30 sec. max. tempo di sicurezza
CICLO DI FUNZIONAMENTO
SCHEMA ELETTRICO

12



















         










 



 
  






































   












  



















  










 

   
    
















        
























 
  
























 
Fig-8

13
REGOLAZIONI
Regolazione aria
Il dispositivo a vite micrometrica (24),
di accessibilità immediata, permette
una regolazione dell’aria in manda-
ta molto fine, stabile e precisa. Dopo
aver allentato la ghiera (25) ruotare la
vite in senso orario per ridurre l’aper-
tra della farfalla viceversa ruotarla in
senso antiorario per aumentarla.

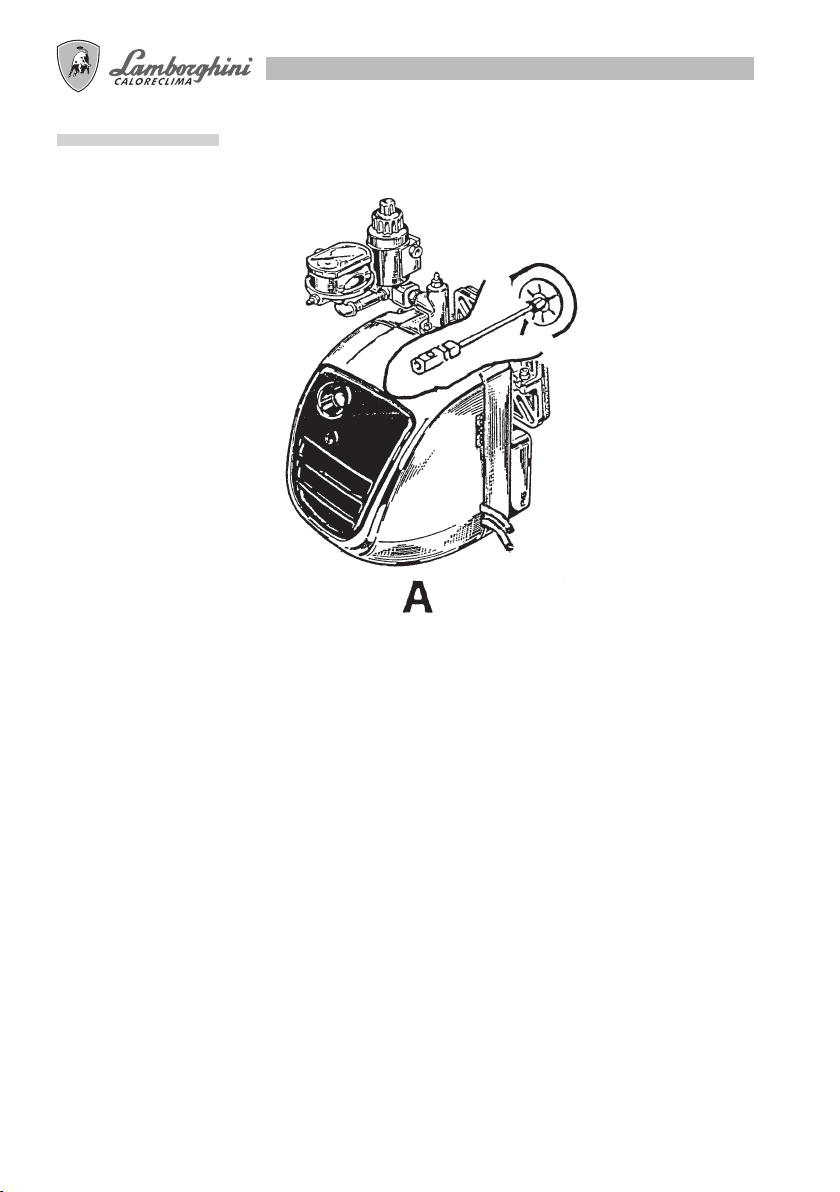

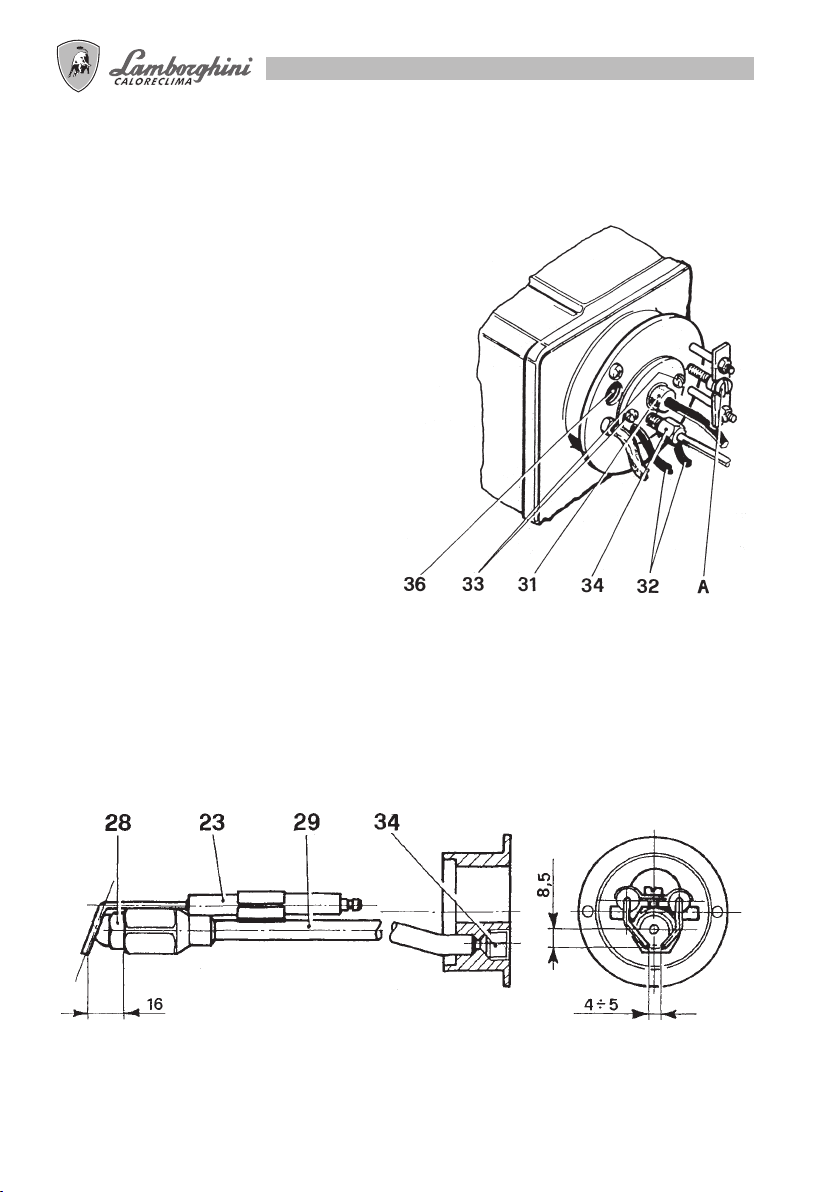

Regolazione testa di combustione
E’ possibile effettuare l’avanzamento
o l’arretramento dell’anello di pres-
surizzazione (30) ruotando la vite “A”
montata sul coperchietto.
Ruotando in senso orario si ottiene
l’ avanzamento del disco di pressu-
rizzazione èd una riduzione dell’aria,
viceversa ruotando in senso antiorario
si ottiene l’arretramento ed una mag-
giore quantità d’ aria.
Regolazlone pressione pompa
La pressione della pompa è tarata in
stabilimento al valore di 12 kg/cm2.
Nel caso tuttavia fosse necessario è
possibile effettuare la variazione di
pressione ruotando la vite (26). Per ve-
rificare il valore di pressione raggiunto
occorre montare un manometro con
fondo scala di 30 kg/cm2 sull’attacco
(27).
N.B.: Il campo di lavoro della pompa
è MIN 7 - MAX 14 kg/cm2.
Fig-9
Fig-10
Fig-11

14
INSTALLAZIONE
Fig-12
POSIZIONAMENTO DEL BRUCIATORE
Applicazione del bruciatore alla caldaia
Dopo aver preparato i1 frontone del generatore di calore rispettando le dimensioni della dima
di attacco indicate in figura 2 occorre fissare la piastra di attacco del bruciatore (1) con le due viti
inferiori (2) avendo cura di interporre la guarnizione (3) fornita a corredo (vedi Fig.19).
Montare il bruciatore sulla piastra di attacco e posizlonarlo come indicato in fig.12 (dettaglio A).
Bloccare quindi il bruciatore tramite la vite (4) e fissare poi la piastra di attacco con le due viti
superiori (5).
Prima della messa in funzione del bruciatore è bene assicurarsi che:
- Bruciatore ed apparecchiatura di comando siano collegate a terra.
- L’ugello (28) montato sul bruciatore sia di portata idonea alla caldaia.
- Nel serbatoio ci sia olio combustibile e le saracinesche siano aperte.
- Le serrande registro fumi della caldaia e del camino siano aperte.
- Il fusibile di protezione circuito elettrico sia di giusto valore 3 Amp.
- I termostati ambienti e caldaia siano regolati alla temperatura desiderata.
- L’eventuale interruttore sul termostato ambiente sia in posizione di marcia.
- Sia stato effettuato lo spurgo dell’aria della tubazione gas tramite il raccordo di presa pressione
(F) fig. 5.
- L’ interruttore generale abbia i contatti aperti.
- Tutti gli altri eventuali apparecchi di comando abbiano i contatti chiusi.
- La vite di regolazione aria consenta l’ apertura della farfalla.
- Il pulsante di selezione del combustibile sia premuto sulla indicazione GAS oppure OIL a secon
da del combustibile prescelto.

15
Funzionamento a gasolio
- Chiudere il rubinetto di intercettazione gas (B) (fig.5 pag.9).
- Spurgare la tubazione del gas allentando il raccordo di presa pressione (F) (fig.5).
- Effettuare la ricarica del blocco agendo sul pulsante (17).
- Inserire corrente mediante l’interruttore generale.
Dopo il tempo di preaccensione, il bruciatore si mette in funzione e resta acceso sino a che non
si è raggiunta la temperatura prestabilita sull’apparecchiatura di comando che interverrà per
prima (termostato caldaia, termostato ambiente, ecc.).
Durante il normale funzionamento il bruciatore si arresta soltanto per l’intervento degli apparec
chi di comando o controllo.
- Regolare la fiamma agendo opportunamente sulla regolazione dell’ aria tramIte la vite (24) e
relativa ghiera (25).
N.B.: Se il bruciatore non si mette in funzione, controllare che sia avvenuto l’innesco della pom
pa in caso contrario, provvedere manualmente, svitando la vite attacco manometro
(27) e riavvitandola non appena fuoriesce l’olio combustibile. Durante questa operazio
ne se si effettueranno più cicli, è logico che occorrerà ogni qual volta sbloccare il bruciato
re premendo il pulsante (17).
Funzionamento a gas
- Aprire il rubinetto di intercettazione gas, (togliere l’aria scaricando dallo sfiato (F) fig. 5.
- Premere il pulsante di ricarica blocco (17).
- Chiudere l’interruttore generale.
- ll bruciatore si metterà in funzione e dopo aver effettuato il ciclo di avviamento si formerà la
fiamma che resterà accesa fintanto che non interverrà un apparecchio di comando.
- Non appena il bruciatore sarà avviatò occorrerà regolare la portata del gas sul regolatore (vedi
fig. 13) e la quantità di aria ruotando la vite (24) (fig. 9).
N.B.: E’ fondamentale durante il funzionamento a Gas, lasciare aperte le saracinesche della
tubazione di alimentazione olio combustibile onde permettere il funzionamento della pompa
combustibile.
- La portata del gas dovrà essere controllata rilevandola dal contatore (A) (fig. 5) della Società del
Gas.
- Un’ affinamento della combustione, sia con funzionamento a gasolio che a gas, si potrà ottene
re traslando longitudinalmente l’anello di pressurizzazione (30), agendo sulla vite di regolazione
“A” (fig. 10). La rotazione in senso orario della vite comporta l’avanzamento dell’ anello e una
conseguete riduzione dell’aria di combustione, viceversa, ruotandola in senso anti-orario si otter
rà un aumento dell’ aria. Si consiglia di agire come indicato fino a che si sono ottenuti valori di
combustione e condizioni di a vviamento ottimali.
Orientativamente si può indicare che la posizione dell’anello di pressurizzazione (30) deve
essere arretrata per il funzionamento su caldaie pressurizzate e con portate di combustibile
prossime alla massima: proporzionalmente si deve avanzare l’anello di pressurizzazione quando
si opera con caldaie poco pressurizzate o con portate di combustibile ridotte.
MESSA IN FUNZIONE

16
Per regolare la portata iniziale togliere
il cappuccio di protezione, rovesciarlo,
e posizionarlo sulla vite.
Avvitando si diminuisce la portata, al-
lentando la vite si aumenta la portata.
Per regolare la portata totale allentare
di due o tre giri la vite “A” quindi
ruotare la manopola “B”.
Ruotando la manopola in senso orario la
portata diminuisce ruotando in senso an-
tiorario la portata aumenta.
REGOLAZIONE PORTATA INIZIALE E TOTALE DELL’ELETTROVALVOLA PRINCIPALE
Fig-13
PRESSOSTATO ARIA (40) (Fig.14)
Il pressostato aria è già tarato in StabilImento. Una insufficiente pressione di aria durante il
funzionamento fà intervenire il pressostato aria e manda il bruciatore in blocco. Prima di ritentare
l’accensione verificare l’efficenza del ventilatore o del pressostato.
Fig-14 Fig-15
PRESSOSTATO GAS (42) (Fig.15)
La taratura del pressostato gas deve essere fatta ad una pressione tale che nel caso di riduzione
della pressione di alimentazione del gas il pressostato intervenga arrestando il bruciatore prima che
la portata della fiamma scenda sotto la minima del bruciatore.
L’intervento del pressostato del gas arresta il bruciatore solo per il periodo di bassa pressione; non
appena la pressione ritorna normale il pressostato ridarà il consenso per l’avviamento del brucia-
tore.
Per regolare la pressione di intervento del pressostato gas occorre ruotare la ghiera.

17
STABILIZZATORE DI PRESSIONE (a richiesta)
Per regolare la pressione del gas, ruotare la vite indicata in figura (16).
Avvitare per aumentare la pressione, allentare la vite per diminuirla.
La potenzialità massima del bruciatore non potrà essere ottenuta se a monte delta valvola del gas
non ci sarà una pressione compresa tra 15 e 23 mbar (15O : 230 mm H20).
N.B.: La vite di regolazione non dovrà mai trovarsi a fine corsa, perchè In tale condizione lo stabi
lizzatore di pressione non potrà funzionare.
Fig-16
Togliendo il coperchio (9) del bruciatore è possibile effettuare le seguenti operazioni di verifica e
pulizia.
FOTOCELLULA UV (31)
Sfilarla e pulire accuratamente la parte sensibile. Per la pulizia usare panni puliti ed asciutti. Nel
rimontarla verificare che sia ben agganciata.
UGELLO (28)
Sfilare i cavi di alta tensione (32), dal lato trasformatore, la Fotocellula UV (31), svitare le viti fissag-
gio coperchietto (33), svitare il raccordo (34) ed il raccordo (35) sulla pompa combustibile, estrarre
quindi l’insieme canotto portaugello (29) ed elettrodi, svitare dal canotto l’ugello (28) avendo cura
di non alterare la posizione degli elettrodi di accensione (23), nel caso ciò avvenisse riposizionare il
tutto rispettando le dimensioni indicate in Fig. 18.
N. B.: Una buona pulizia dell’ ugello si ottiene smontando il filtro e pulendo i tagli ed il foro di
polverizzazione con benzina. Non usare in ogni caso attrezzi che possano rovinare le
superfici interne.
MANUTENZIONE
ATTENZIONE: tutte le operazioni devono essere eseguite dopo aver tolto (corrente mediante l’inter
ruttore generale ed aver sfilato 1a spina (7).

18
ELETTRODI DI ACCENSIONE
Effettuarne la pulizia possibilmente ,senza variare la loro posizione, nel caso cio’ accadesse rispet-
tare in fase di montaggio le quote indicate in fig.18
Fig-17
FILTRO DELLA POMPA OLIO COMBUSTIBILE
Chiudere la saracinesca sull’ aspirazione, smontare
il coperchio della pompa, estrarre la cartuccia a rete,
lavarla con benzina e rimontare il tutto accuratamen-
te.
FILTRO SULLA TUBAZIONE OLIO COMBUSTIBILE
Chiudere la saracinesca sull’aspirazione e secon-
do il tipo procedere ad una accurata pulizia della
parte filtrante.
Fig-18
QUOTE DI POSIZIONAMENTO DEGLI ELETTRODI DI ACCENSIONE RISPETTO ALL’INSIEME
CANOTTO PORTAUGELLO
