LAMBORGHINI ECO 22 Manual

BRUCIATORE DI GASOLIO AD UNA FASE DI ACCENSIONE
SINGLE STAGE LIGHT OIL BURNER
BRULEURS A FIOUL DOMESTIQUE A UNE ALLURE
QUEMADOR DE GASÓLEO DE UNA ETAPA
MANUAL PARA
LA INSTALACIÓN Y
EL MANTENIMIENTO
AZIENDA CERTIFICATA UNI EN ISO 9001
ECO 22
MANUALE
DI INSTALLAZIONE
E MANUTENZIONE
INSTALLATION
AND MAINTENANCE
MANUAL
NOTICE
D’INSTALLATION
ET D’ENTRETIEN
∫∞À™∆∏ƒ∞™ ¶∂∆ƒ∂§∞π√À ª∂ ∞¡∞º§∂•∏ ªπ∞™ º∞™∏™
∂°Ã∂πƒπ¢π√
∂°Ã∂πƒπ¢π√
∂°∫∞∆∞™∆∞™∏™
∂°∫∞∆∞™∆∞™∏™
∫∞π
∫∞π
™À¡∆∏ƒ∏™∏™
™À¡∆∏ƒ∏™∏™

Leggere attentamente le istruzioni ed avvertenze contenute sul presente libretto in quando
forniscono importanti indicazioni riguardanti la sicurezza d'installazione, d'uso e di
manutenzione. Conservare con cura questo libretto per ogni ulteriore consultazione.
L'installazione deve essere effettuata da personale qualificato che sarà responsabile del
rispetto delle norme di sicurezza vigenti.
4
ITALIANO
Read these instructions and warnings carefully as they provide important information on
installation, use and maintenance safety. Keep this manual for further reference. Installa-
tion must be carried out by qualified personnel which will be responsible for the observ-
ance of the safety regulations in force.
11
ENGLISH
Lire attentivement les instructions contenues dans la présente notice car elles fournissent
des informations importantes sur la sécurité de l’installation, de l’utilisation et de l’entretien.
Bien conserver cette notice pour toute consultation ultérieure.
L’installation doit être prise en charge par un personnel qualifié, responsable du respect
des normes de sécurité en vigueur.
18
FRANÇAIS
Leer atentamente las instrucciones y advertencias contenidas en el presente manual puesto
que otorgan importantes indicaciones que preservan la seguridad de instalación, uso y
manutención.
Conservar cuidadosamente este manual para cualquier ulterior consulta.
La instalación debe ser efectuada por personal cualificado que será responsable del
respeto de las normas de seguridad vigentes.
25
ESPAÑOL
¢È·‚¿ÛÙ ÚÔÛÂÎÙÈο ÙȘ Ô‰ËÁ›Â˜ Î·È ÙȘ ÚÔÂȉÔÔÈ‹ÛÂȘ Ô˘ ÂÚȤ¯ÔÓÙ·È ÛÙÔ
·ÚfiÓ ÂÁ¯ÂÈÚ›‰ÈÔ ·ÊÔ‡ ·Ú¤¯Ô˘Ó ÛËÌ·ÓÙÈΤ˜ ˘ԉ›ÍÂȘ Û¯ÂÙÈΤ˜ Ì ÙËÓ
·ÛÊ¿ÏÂÈ· ÂÁηٿÛÙ·Û˘, ¯Ú‹Û˘ Î·È Û˘ÓÙ‹ÚËÛ˘. º˘Ï¿ÍÙ ÚÔÛÂÎÙÈο ÙÔ
ÂÁ¯ÂÈÚ›‰ÈÔ, ÒÛÙ ӷ ÌÔÚ›Ù ӷ ·Ó·ÙÚ¤ÍÂÙ Û ·˘Ùfi ÛÙÔ Ì¤ÏÏÔÓ. ∏
ÂÁηٿÛÙ·ÛË Ú¤ÂÈ Ó· ‰ÈÂÓÂÚÁËı› ·fi ÂȉÈÎÂ˘Ì¤ÓÔ ÚÔÛˆÈÎfi Ô˘ ı· ›ӷÈ
˘‡ı˘ÓÔ ÁÈ· ÙËÓ Ù‹ÚËÛË ÙˆÓ ÈÛ¯˘fiÓÙˆÓ Î·ÓfiÓˆÓ ·ÛÊ·Ï›·˜.
32
∂§§∏¡π∫∞

4
INDICE PAGINA
CARATTERISTICHE TECNICHE ____________________________________________ 5
DIMENSIONI mm ______________________________________________________ 5
CAMPO DI LAVORO ____________________________________________________ 6
REGOLAZIONE ARIA DI COMBUSTIONE __________________________________ 7
REGOLAZIONE TESTA DI COMBUSTIONE _________________________________ 7
POSIZIONE ELETTRODI E DISCO DEFLETTORE ______________________________ 7
COLLEGAMENTI ELETTRICI ______________________________________________ 8
APPARECCHIATURA LMO _______________________________________________ 9
Per l’installazione e per il posizionamento della caldaia:
RISPETTARE SCRUPOLOSAMENTE LE NORME LOCALI VIGENTI.
Complimenti...
... per l’ottima scelta.
La ringraziamo per la preferenza accordata ai ns. prodotti.
LAMBORGHINI CALORECLIMA è dal 1959 attivamente presente in Italia e nel mondo con una rete capillare
di Agenti e concessionari, che garantiscono costantemente la presenza del prodotto sul mercato .Si affian-
ca a questo un servizio di assistenza tecnica, “LAMBORGHINI SERVICE”, al quale è affidata una qualifi-
cata manutenzione del prodotto.

5
CARATTERISTICHE TECNICHE
A
B
L
F
E
D
C
45°
H
G
I
MODELLO
Portata min.
max.
Potenza termica min.
max.
Potenza totale assorbita
Motore 2800 rpm
Trasformatore
Funzionamento
Alimentazione elettrica monofase
Viscosità max. a 20°C
Combustibile
ECO 22
5
22
136,4
260,9
700
230V 50/60Hz 250W
10/35
Tutto-Niente
230V 50/60Hz
1,5°E - 6,2 cSt - 35 sec. R1
gasolio
kg/h
kg/h
kW
kW
W
KV/mA

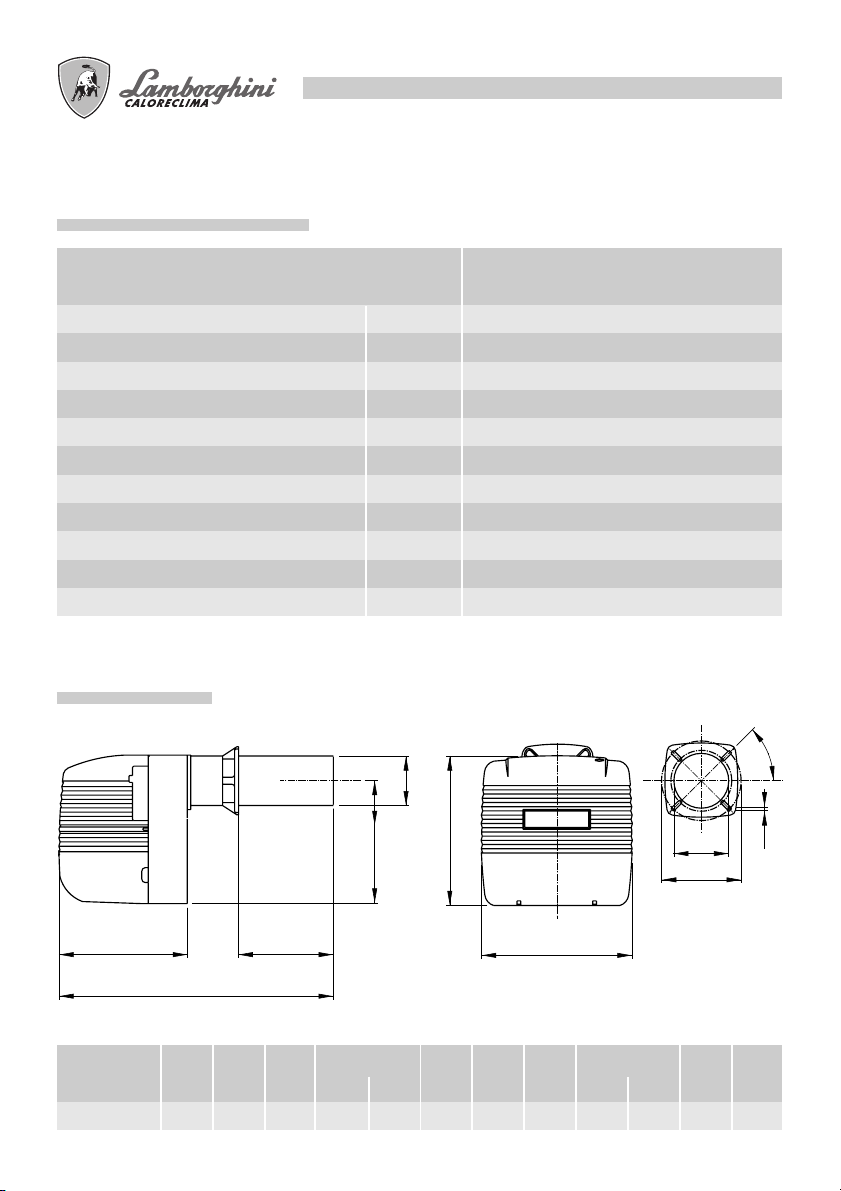

DIMENSIONI mm.
ECO 22 275356
Modello A B C EØF ØG I
360 M10
D
120
ØH
22517013520060320
min max min max L
576

6
Il campo di lavoro è tracciato in ottemperanza alle condizioni di prova ed è orientativo per l’abbinamento con
le caldaie.
CAMPO DI LAVORO
4
ECO 22
30252015105
-0.2
0
1
2
3
Pressione in camera di combustione
Portata Kg/h
mbar

7

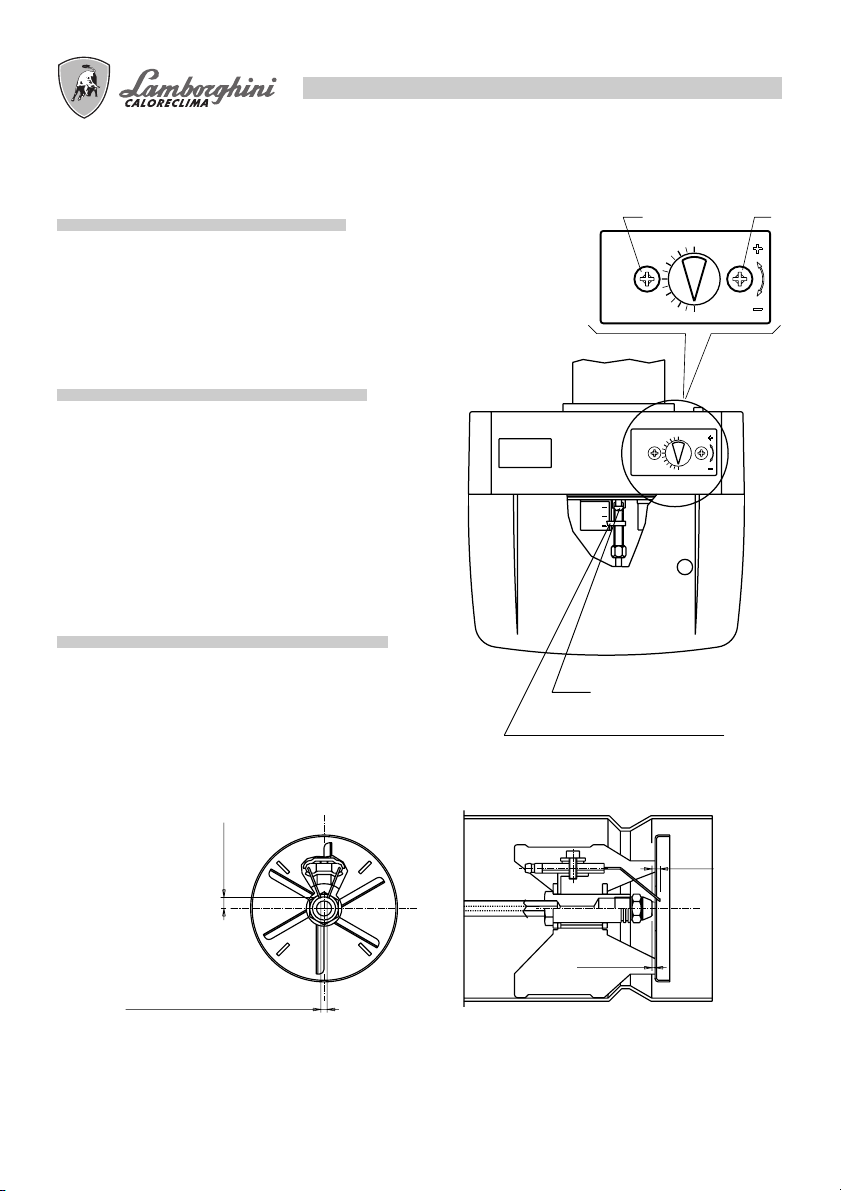

REGOLAZIONE ARIA DI COMBUSTIONE
La regolazione dell’aria di combustione si effettua
dall’esterno del cofano. Dopo aver allentato la vite A
agire sulla vite regolazione aria Briferendosi alla
targhetta. A taratura effettuata bloccare la vite A.
STOP
AIR
MIN
MAX
1
2
4
5
AIRE
LUFT
AIR
ARIA
STOP
AIR
MIN
MAX
1
2
4
5
AIRE
LUFT
AIR
ARIA
C
AB
2
1
3
Indice di riferimento
REGOLAZIONE TESTA DI COMBUSTIONE
La regolazione della testa avviene tramite la vite C.
Agendo su tale vite si modifica la posizione del deflettore
rispetto al boccaglio, variando di conseguenza la
sezione di passaggio dell’aria.
1=Portata minima
2=Portata intermedia
3=Portata massima
4-5
3-3,5
5,5-6
Si consigliano ugelli Delevan tipo B e Steinen tipo S con angolo del cono di polverizzazione di 60°.
N.B.: Per evitare danneggiamenti agli organi di regolazione della testa di combustione, si consiglia, dopo
aver sfilato il deflettore, l’uso di chiave/controchiave per le operazioni di montaggio-smontaggio gicleur.
POSIZIONE ELETTRODI E DISCO DEFLETTORE
Dopo aver montato l’ugello verificare il corretto
posizionamento di elettrodi e deflettore, secondo le quote
indicate. É opportuno eseguire una verifica delle quote dopo
ogni intervento sulla testa.
distanza tra le punte 3,5-4,5

8

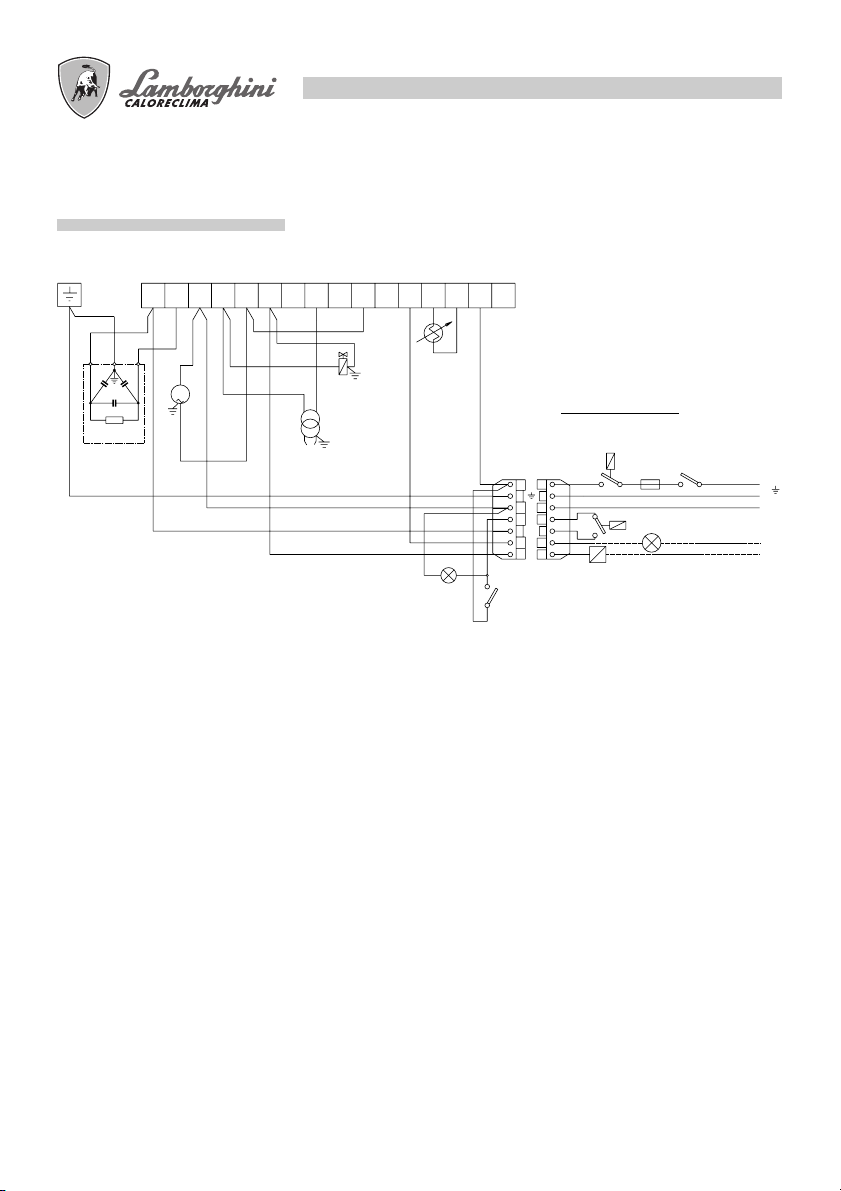

COLLEGAMENTI ELETTRICI
N.B.: Non invertire mai i collegamenti FASE-NEUTRO.
2
FA
LI
N
N
N
L
FR
VE
MB
M
TR
MPE
9
3231121110
876543221
S3
Linea 230V-50/60Hz
H
C
Ima
L1
N
T1
T2
B4
IG
F
TS
LR
TC
LEGENDA
IG Interruttore generale
FFusibile
FA Filtro antidisturbo
TS Termostato di sicurezza
TC Termostato caldaia
Ima Interruttore marcia-arresto
LI Lampada Interr. marcia-arresto
LR Lampada segn. blocco (event.)
CH Contaore (event.)
FR Fotoresistenza
TR Trasformatore di accensione
MB Motore bruciatore
MPE Morset. Apparec. Landis LOA 21-24.../LMO 14
VE Valvola Elettromagnetica

9
APPARECCHIATURA LMO
Il pulsante di sblocco dell’apparecchiatura è l’elemento principale per poter accedere a tutte le funzioni di
diagnostica (attivazione e disattivazione), oltre a sbloccare il dispositivo di comando e controllo.
Il pulsante di sblocco è corredato di un led multicolore che da l’indicazione dello stato del dispositivo di
comando e controllo sia durante il funzionamento che durante la funzione di diagnostica.
INDICAZIONI DELLO STATO DELL’APPARECCHIATURA
Tabella di riepilogo
Condizione Sequenza colori
Condizioni di attesa, altri stati intermedi Nessuna luce
Preriscaldo olio “on”, tempo di at tesa 5s.max Giallo
Fase di accensi one Giallo intermittente
Funzionamento corretto Verde
Funzionamento non corretto, intesità di corrente
rilevatore fiamma inferiori al minimo ammesso
Verde intermittente
Diminuzione tensione di alimentazione Giallo rosso alternati
Condizione di blocco bruciatore Rosso
Segnalazione guasto vedere «tabella a pag.8») Rosso intermittente
Luce parassita prima dell’ accensione del b ruciatore Verde rosso alternati
Lampeggìo veloce per diagnostica Rosso lampeggiante
rapido
In caso di blocco bruciatore nel pulsante di blocco sarà fissa la luce rossa.
Premendo il pulsante trasparente si procede allo sblocco del dispositivo di comando e controllo.
Premendo per più di 3 sec. la fase di diagnosi verrà attivata (luce rossa con lampeggio rapido), nella
tabella sottostante viene riportato il significato della causa di blocco o malfunzionamento in funzione del
numero di lampeggi (sempre di colore rosso).
Premendo il pulsante di sblocco per almeno 3 sec. si interromperà la funzione di diagnosi.
DIAGNOSI DELLE CAUSE DI MALFUNZIONAMENTO E BLOCCO APP. LMO
Ri epilogo anomalie di funzionamento
Indicazione ottica Possibile cause
2 lampeggi
44
Assenza del segnale di fiamma
- Malfunzionamento valvole combustibile
- Malfunzionamento rilevatore fiamma
- Difettosità nella taratura del bruciatore , assenza di
combustibile
- Mancata accensione
3 lampeggi
444
Li be ro
4 lampeggi
4444
Luce estranea all’ accensione
5 lampeggi
44444
Li be ro
6 lampeggi
444444
Li be ro
7 lampeggi
4444444
Assenza del segnale di fiamma durante funzionamento
- Malfunzionamento valvole combustibile
- Malfunzionamento rilevatore fiamma
- Difettosità nella taratura del bruciatore , assenza di
combustibile
8 lampeggi
44444444
Anomalia del tempo preriscaldamento del combustibile
9 lampeggi
444444444
Li be ro
10 lampeggi
4444444444
Errori di collegamento elettrico o danni all’apparecchiatura

Read these instructions and warnings carefully as they provide important information on
installation, use and maintenance safety. Keep this manual for further reference. Installa-
tion must be carried out by qualified personnel which will be responsible for the observ-
ance of the safety regulations in force.
GB

11
CONTENTS PAGE
TECHNICAL SPECIFICATIONS ___________________________________________ 12
DIMENSIONS mm _____________________________________________________ 12
PRESSURE CURVES ____________________________________________________ 13
COMBUSTION AIR ADJUSTMENT _______________________________________ 14
COMBUSTION HEAD ADJUSTMENT _____________________________________ 14
ELECTRODES/DIFFUSER ADJUSTMENT ___________________________________ 14
WIRING DIAGRAMS __________________________________________________ 15
LMO EQUIPMENT _____________________________________________________ 16
For the installation and positioning of the boiler:
CAREFULLY OBSERVE THE LOCAL REGULATIONS IN FORCE
Congratulations....
......on an excellent choice.
We thank you for the preference accorded to our products.
LAMBORGHINI CALORECLIMA has been actively present in Italy and throughout the world since 1959
with a widespread network of agents and concessionary agents to constantly guarantee the presence of
our product on the market. Alongside this is the support of a technical service, “LAMBORGHINI
SERVICE”, which is entrusted with the qualified servicing of the product.

12
THECNICAL SPECIFICATIONS
A
B
L
F
E
D
C
45°
H
G
I
MODEL
Delivery min.
max.
Thermal output min.
max.
Total absorbed power
Motor 2800 rpm
Transformer
Operation
Single-phase mains voltage
Max. viscosity at 20°C
Fuel
ECO 22
5
22
136,4
260,9
700
230V 50/60Hz 250W
10/35
On-Off
230V 50/60Hz
1,5°E - 6,2 cSt - 35 sec. R1
light oil
kg/h
kg/h
kW
kW
W
KV/mA
DIMENSIONS mm.
ECO 22 275356
Model A B C EØF ØG I
360 M10
D
120
ØH
22517013520060320
min max min max L
576

13
The pressure curve has been drawn up according to test conditions and is only indicative for boiler matching.
PRESSURE CURVE
4
ECO 22
30252015105
-0.2
0
1
2
3
Combustion chamber pressure
Delivery Kg/h
mbar

14
COMBUSTION AIR ADJUSTMENT
Air adjustment is effected on the outside of the cover.
After loosening screw Aact on the air adjustment screw
B(see label). When adjustment is over tighten the screw A.
STOP
AIR
MIN
MAX
1
2
4
5
AIRE
LUFT
AIR
ARIA
STOP
AIR
MIN
MAX
1
2
4
5
AIRE
LUFT
AIR
ARIA
C
AB
2
1
3
Reference notch
COMBUSTION HEAD ADJUSTMENT
The head adjustment can be effected by acting on the
screw C. Acting on this screw modifies the position of the
diffuser in relation to the draught tube, consequently
varying the cross-section through which the air flows.
1= Minimum delivery
2= Medium delivery
3= Maximum delivery
4-5
3-3,5
5,5-6
Delavan type B and Steinen type S nozzles with 60° atomization cone are recommended.
Note: To prevent any damage to combustion head adjustment parts it is recommended that, after removing the
diffuser, a wrench-counterwrench be used for nozzle fitting and removal work.
ELECTRODES/DIFFUSER ADJUSTMENT
After fitting the nozzle check that the electrodes and the
diffuser are correctly positioned, referring to the distances
indicated in the figure. Check positioning every time work
is carried out on the head.
Distance between electrode
tips 3,5-4,5

15
WIRING DIAGRAM
Note: Never invert PHASE and NEUTRAL wiring.
LEGEND
IG Main switch
FFuse
FA Anti-interference filter
TS Safety thermostat
TC Boiler thermostat
Ima ON/OFF switch
LI ON/OFF switch lamp
LR Lock-out lamp (if any)
CH Counter (if any)
FR Photoresistor
TR Ignition transformer
MB Burner motor
MPE Landis LOA 21-24..... control box terminal board/
LMO 14
VE Solenoid valve
2
FA
LI
N
N
N
L
FR
VE
MB
M
TR
MPE
9
3231121110
876543221
S3
Line 230V-50/60Hz
H
C
Ima
L1
N
T1
T2
B4
IG
F
TS
LR
TC

16
The release pushbutton on the equipment is the main component for accessing all the diagnostic functions
(activation and deactivation) as well as for releasing the control and checking device.
The release pushbutton has a multicoloured led which indicates the state of the control and checking device
during operation and when the diagnostic function is in use.
EQUIPMENT STATE INDICATORS
Description
LMO EQUIPMENT
Condition Colour sequence
Standby, other intermediate states No light
Fuel preheating “on”, waiting time 5s.max Yellow
Ignition stage Yellow, flashing
Correct operation Green
Incorrect operation, current level of
flame detector below permitted minimum Green, flashing
Drop in voltage Alternating yellow red
Burner lock out Red
Fault (see table on page 8) Red, flashing
Stray light before burner ignition Alternating green red
Rapid flashing for diagnostics Red, rapid flashing
Description of operating anomalies
Visual indication Possible causes
2 flashes
44
No flame signal
- Faulty fuel valves
- Faulty flame detector
- Incorrect burner setting, no fuel
- No ignition
3 flashes
444
Not used
4 flashes
4444
Stray light on ignition
5 flashes
44444
Not used
6 flashes
444444
Not used
7 flashes
4444444
No flame signal during operation
- Faulty fuel valves
- Faulty flame detector
- Incorrect burner setting, no fuel
8 flashes
44444444
Anomalies in fuel preheating time
9 flashes
444444444
Not used
10 flashes
4444444444
Incorrect electrical connection or damage to equipment
If the burner is locked out, there will be a steady red light on the lock out pushbutton.
By pressing the transparent pushbutton, the control and checking device will be released.
By pressing it for more than 3 seconds, the diagnosis stage will be activated (red light flashes rapidly). The
table below describes the causes of the lock out or fault in relation to the number of flashes (always red).
The diagnosis function is interrupted by pressing the release button for at least 3 seconds.
DIAGNOSIS OF LMO EQUIPMENT FAULTS AND LOCK OUT

Lire attentivement les instructions contenues dans la présente notice car elles fournissent
des informations importantes sur la sécurité de l’installation, de l’utilisation et de l’entretien.
Bien conserver cette notice pour toute consultation ultérieure.
L’installation doit être prise en charge par un personnel qualifié, responsable du respect
des normes de sécurité en vigueur.
FR

18
IINDEX PAGE
CARACTERISTIQUES TECHNIQUES ______________________________________ 19
DIMENSIONS ________________________________________________________ 19
PLAGES DE TRAVAIL ___________________________________________________ 20
REGLAGE DE L’AIR DE COMBUSTION ____________________________________ 21
REGLAGE DE LA TETE DE COMBUSTION _________________________________ 21
POSITION DES ELECTRODES - ACCROCHE-FLAMME _______________________ 21
CONNEXIONS ELECTRIQUES ___________________________________________ 22
APPAREIL LMO ________________________________________________________ 23
Pour l’installation et le positionnement de la chaudière:
RESPECTER SCRUPULEUSEMENT LES NORMES LOCALES EN VIGUEUR.
Félicitations...
... pour l’excellent choix.
Nous vous remercions de la préférence accordée à nos produits.
Depuis 1959, LAMBORGHINI CALORECLIMA est activement présente en Italie et dans le monde avec un
réseau capillaire d’Agents et de Concessionnaires qui garantissent une présence constante du produit sur
le marché. Ce réseau de vente est appuyé par un Service Après-Vente “LAMBORGHINI SERVICE”, chargé
d’un entretien qualifié du produit.

19
CARACTERISITQUES TECHNIQUES
A
B
L
F
E
D
C
45°
H
G
I
MODELE
Débit min.
max.
Puissance thermique min.
max.
Puissance totale absorbée
Moteur 2800 rpm
Transformateur
Fonctionnement
Alimentation électrique monophasée
Viscosité max. à 20°C
Combustible
ECO 22
5
22
136,4
260,9
700
230V 50/60Hz 250W
10/35
Tout-Rien
230V 50/60Hz
1,5°E - 6,2 cSt - 35 sec. R1
fioul domestique
kg/h
kg/h
kW
kW
W
KV/mA
DIMENSIONS mm.
ECO 22 275356
Modèle A B C EØF ØG I
360 M10
D
120
ØH
22517013520060320
min max min max L
576

20
La plage de travail a été tracée sur la base des conditions d’essai et est indicative pour le jumelage avec les
chaudières.
PLAGE DE TRAVAIL
4
ECO 22
30252015105
-0.2
0
1
2
3
Pression dans la chambre de combustion
Débit Kg/h
mbar
