TRITON 2.0
Montageanleitung

LANDMANN
2
3
10
16
20
54
18
19
11
13
8
12
15
15
14
17
23
22
21
24
16
7
2
9
M6x12
26x
M4x10
20x
AB
M6x18
8x
C

max. 600 mm
TRITON 2.0 3
0063
I3B/P (30) I3B/P (50) I3P (37) I3+ (28-30/37)
CY, CZ, DK, EE, FI, FR, GB,
HU, IT, LT, NL, NO, SE, SI, SK,
RO, HR, TR, BG, IS, LU, MT
AT, CH, DE PL BE, CZ, ES, FR, GB, GR, IE, IT,
LT, LU, LV, PT, SK, SI
Hauptbrenner-Düse / Main burner nozzle / Gicleur du
brüleur principal / Ugello del bruciatore principale
/ Sproeikop van de hoofdbrander / Boquilla del
quemador principal / Huvudbrännarmunstycke
/ Hovedbrennerdyse / Hovedbrænder-dyse /
Pääpolttimen suutin / Dysza głównego palnika /
Tryska hlavního hořáku / Šoba glavnega gorilnika
/ Dýza hlavného horáka / Fő égőfej fúvóka / Duză
arzător principal / Дюза на главната горелка /
Mlaznica glavnog plamenika / Ana brülör memesi /
Ακροφύσιο κύριου καυστήρα / Форсунка основной
горелки / Galvenā degļa sprausla / Peapõleti düüs /
Aðalbrennari - Stútur / Pagrindinio degiklio purkštukas
Ø 0,94 mm Ø 0,83 mm Ø 0,88 mm Ø 0,94 mm
G30 (Butan / Butane) Verbrauch / Consumption /
Consommation / Consumo / Verbruik / Consumo /
Förbrukning / Forbruk / Forbrug / Kulutus / Zużycie /
Spotřeba / Poraba / Spotreba / Fogyasztás / Consum /
Разход / Potrošnja / Tüketim / Κατανάλωση / Расход /
Patēriņš / Tarbimine / Eyðsla / Suvartojimas
G30: 540 g/h G30: 540 g/h G30: 540 g/h G30: 540 g/h
G31(Propan / Propane) Verbrauch / Consumption /
Consommation / Consumo / Verbruik / Consumo /
Förbrukning / Forbruk / Forbrug / Kulutus / Zużycie /
Spotřeba / Poraba / Spotreba / Fogyasztás / Consum /
Разход / Potrošnja / Tüketim / Κατανάλωση / Расход /
Patēriņš / Tarbimine / Eyðsla / Suvartojimas
G31: 530 g/h G31: 530 g/h G31: 530 g/h G31: 530 g/h
2531CU-0061 7,4 kW 37,7 kg 48 x 44 cm 124 x 121 x 57 cm max. 8 kg 1,5 kg/h
max. Ø 310 mm
B
A

LANDMANN
4
DE
Teileliste
Pos. Anz. Bezeichnung
1 1 Seitenwand, links
2 1 Seitenwand, rechts
3 1 Bodenplatte
4 1 Rückwand
5 1 Querstrebe
6 1 Winkelbeschlag, rechts
7 1 Winkelbeschlag, links
8 4 Laufrolle
9 1 Unterschrankblende
10 1 Brennereinheit (vormontiert)
11 2 Seitentischauflage, vorne
12 2 Seitentischauflage, hinten
13 1 Seitentisch, links
14 1 Seitentisch, rechts
15 2 Seitentischleiste
16 1 Unterschranktür
17 1 Türgriff
18 2 Reglerknopf
19 2 Brennerabdeckung
20 2 Grillrost
21 1 Warmhalterost
22 1 Fettauffangschale
23 1 Fettauffangtopf
24 1 KIT (Regler- und Schlauchset)
1 Schraubensatz mit Montagematerial
EG – Konformitätserklärung
Hiermit erklären wir, die Firma LANDMANN Germany GmbH, dass
das hier beschriebene Gas Gerät der Verordnung (EU) 2016/426
entspricht.
Die Konformität wurde durch eine Baumusterprüfung gemäß der
Norm EN 498:2012 nachgewiesen.
Durchgeführt wurde die Baumusterprüfung von der notifizierten Stelle
DBI (2531).
Produktidentifikationsnummer: 2531CU-0061
Für weitere Informationen wenden Sie sich bitte an unsere Service
Abteilung.

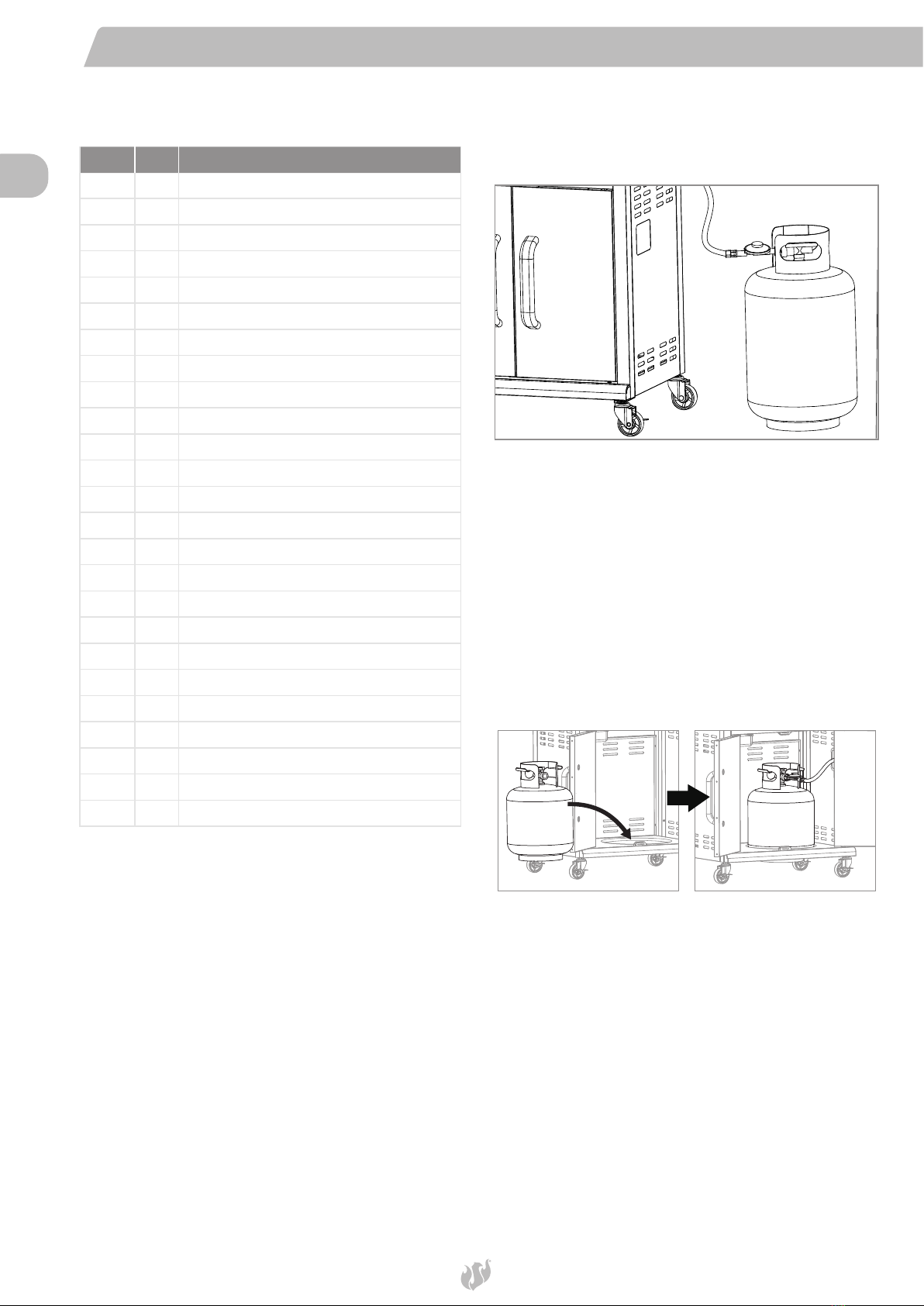

Platzierung der Gasflasche nach der
Benutzung
Die Gasflasche kann nach der Benutzung im Unterschrank
aufbewahrt werden, sofern diese die angegebenen maximal Maße
(siehe Seite 3) nicht überschreitet. Stellen Sie die Gasflasche in die
dafür vorgesehene Vertiefung im Wagenboden.
Platzierung der Gasflasche während der
Benutzung
Platzieren Sie die Gasflasche während der
Benutzung neben dem Grill.

Verwendung

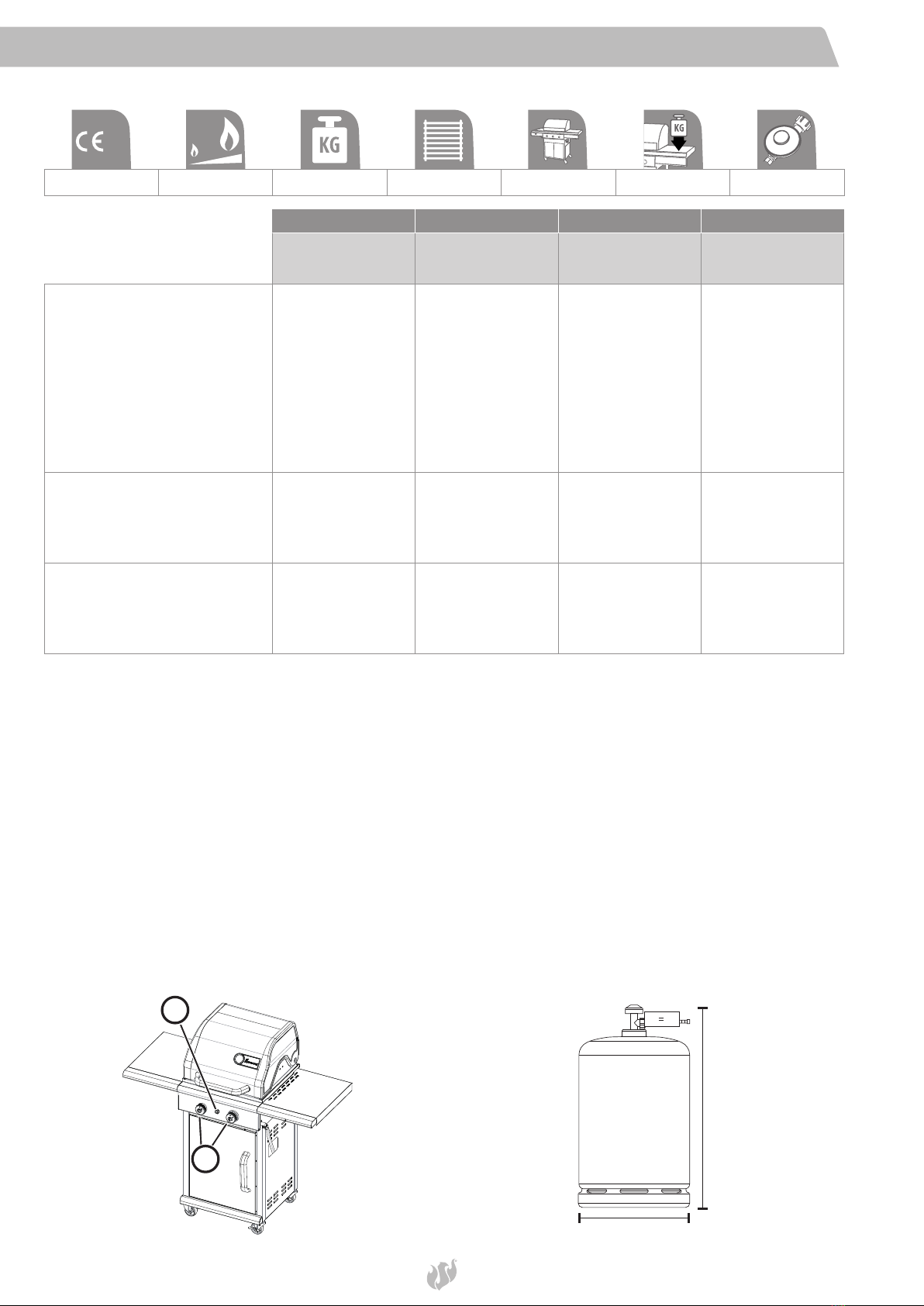

Funktionselemente (siehe Seite 3):
A. Elektronische Zündung
B. Reglerknopf Hauptbrenner
Batterie der elektronischen Zündung
einsetzen:
Drehen Sie den den Knopf der Zündung gegen den Uhrzeigersinn ab
und setzen Sie eine AA-Batterie ein oder tauschen diese ggf. aus.
2
1
3

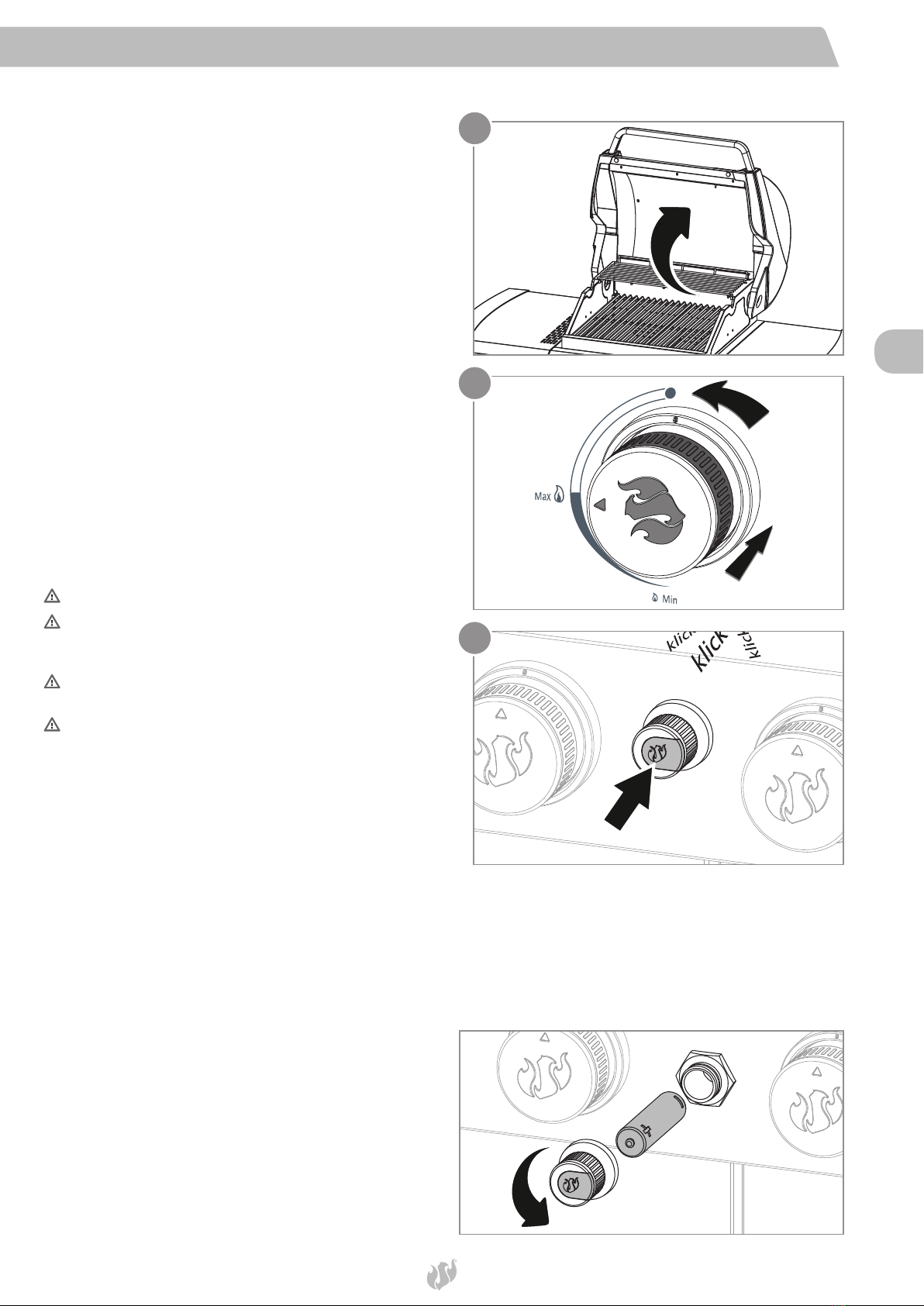

Grill in Betrieb nehmen:
1. Öffnen Sie den Deckel der Grilleinheit (1).
2. Öffnen Sie die Gaszufuhr an der Gasflasche
(siehe Betriebsanleitung).
3. Jeder Brenner ist mit einem eigenen Zündsystem ausgestattet und
lässt sich somit einzeln zünden.
Drücke Sie den Reglerknopf und drehen Sie diesen
gegen den Uhrzeigersinn auf die Position MAX.
Halten Sie den Reglerknopf gedrückt (2).
4. Drücken Sie den Knopf der elektronischen Zündung (3).
Ein klickendes Geräusch ist zu hören.
5. Kontrollieren Sie, ob der Brenner gezündet wurde.
Schauen Sie dafür vorsichtig durch das Grillrost,
ob Flammen aus dem Brenner schlagen.
6. Sollte der Brenner nicht gezündet haben, drücken Sie den
Reglerknopf und drehen diesen wieder in die 0-Position. Warten Sie
5 Minuten, damit sich das Gas im Brennraum verflüchtigen kann.
7. Hat der Brenner gezündet, wiederholen Sie die oben
genannten Schritte für die restlichen Brenner.
WARNUNG! Öffnen Sie den Deckel während des Zündvorgangs.
WARNUNG! Beugen Sie sich während des Zünden der Brenner
nicht über die Grillfläche.
WARNUNG! Jeder Brenner muss durch Drücken der elektronischen
Zündung einzeln gezündet werden.
WARNUNG! Sollte der Brenner nicht gezündet haben, drücken Sie
den Reglerknopf und drehen diesen wieder in die 0-Position. Warten
Sie 5 Minuten, damit sich das Gas im Brennraum verflüchtigen kann.
Wiederholen Sie anschließend den Zündvorgang.
Grill außer Betrieb nehmen:
1. Schließen Sie die Gaszufuhr an der Gasflasche
(siehe Betriebsanleitung).
2. Drücken Sie den Reglerknopf und drehen Sie diesen im
Uhrzeigersinn auf die 0-Position.
TRITON 2.0 5
DE

LANDMANN
6
EN
EC – Declaration of Conformity
We, LANDMANN Germany GmbH, hereby declare that the gas
appliance described here complies with EU regulation 2016/426.
Conformity has been verified by a type examination according to EN
498:2012.
The type examination was carried out by the notified body DBI (2531).
Product identification number: 2531CU-0061
Please contact our service department for further information.
Part list
Item Qty. Part name
1 1 Side frame, left
2 1 Side frame, right
3 1 Cart base
4 1 Rear panel
5 1 Front panel strut, top
6 1 Grease catchment tray, right
7 1 Grease catchment tray, left
8 4 Rollers
9 1 Front panel strut, bottom
10 1 Barbecue unit, pre-assembled
11 2 Side rack bracket, front
12 2 Side table bracket, rear
13 1 Side table, left
14 1 Side table, right
15 2 Side table bar
16 1 Lower cupboard door
17 1 Door handle
18 2 Adjusting knob
19 2 Flame tamer
20 2 Cooking grill
21 1 Warming rack
22 1 Grease tray
23 1 Fat catcher tray
24 1 KIT (Regulator & Hose set)
1 Screw set with assembly material

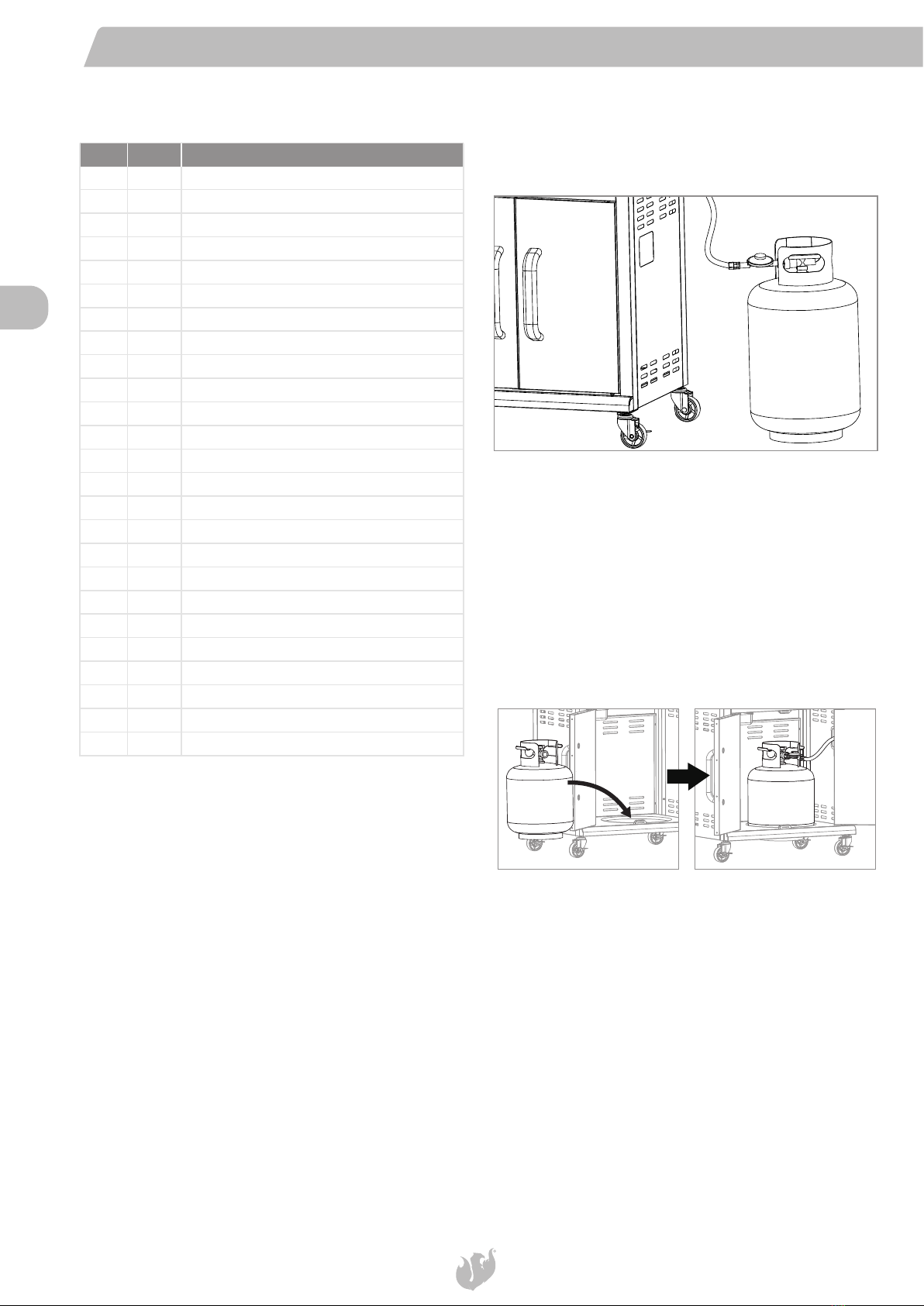

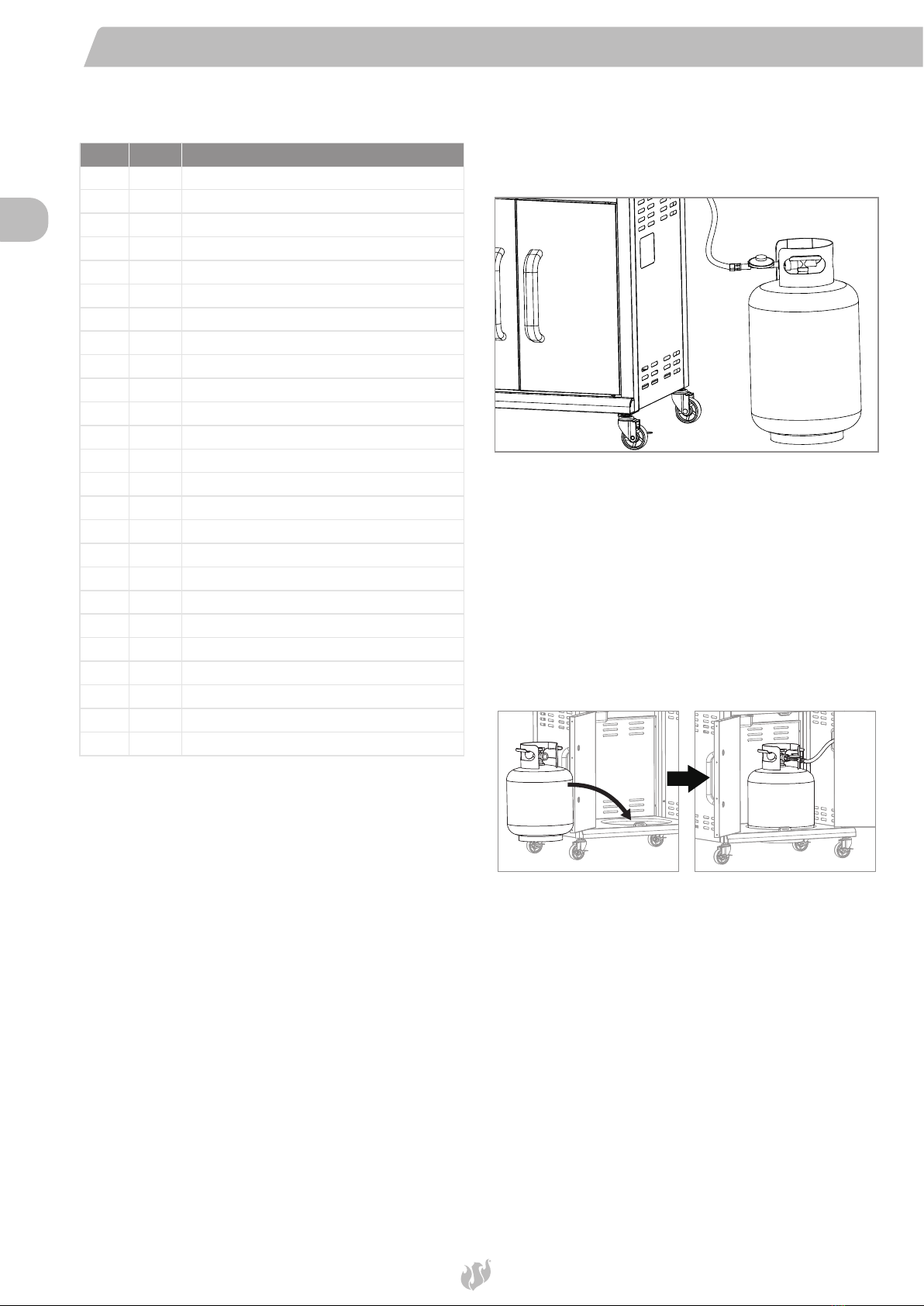

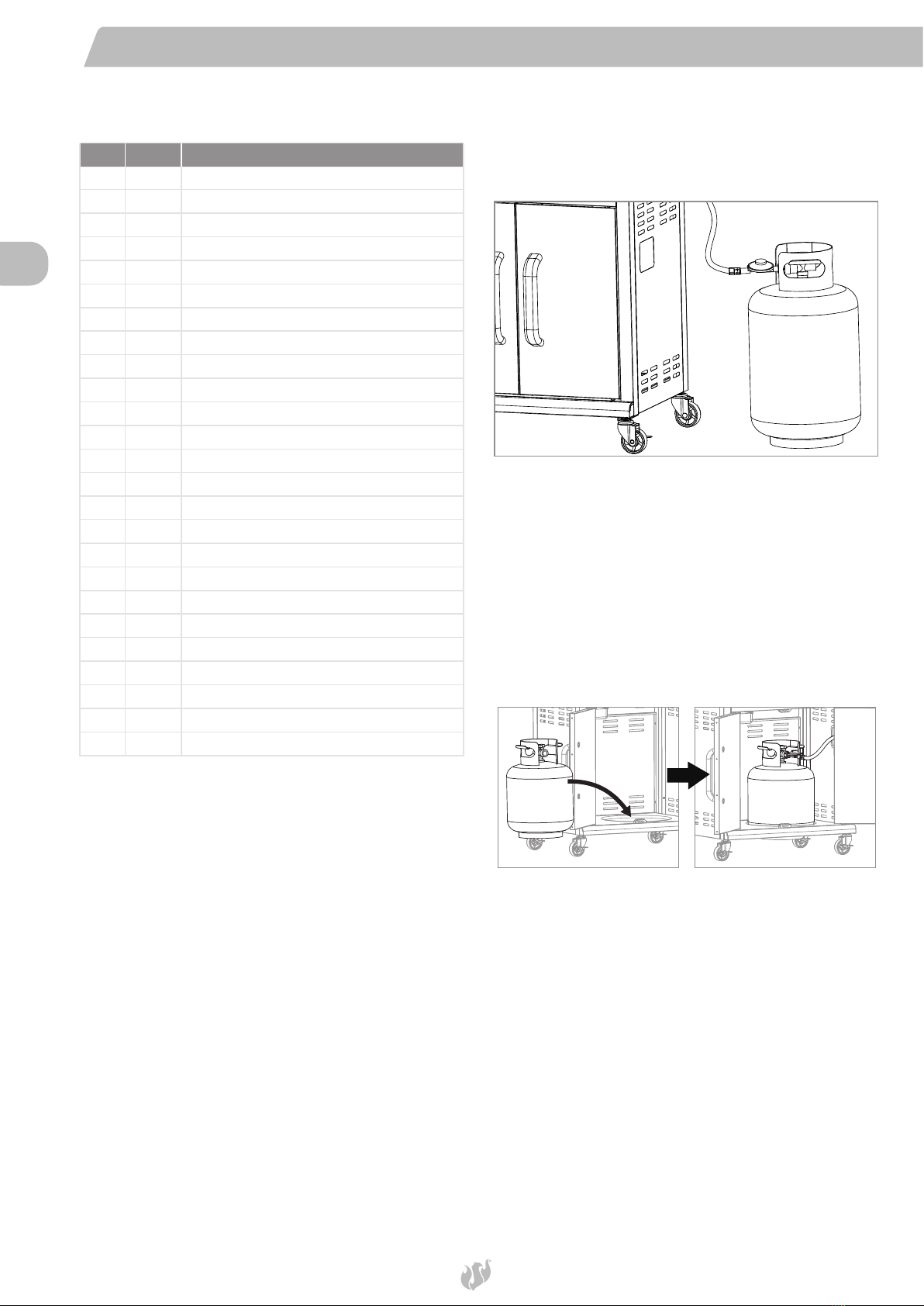

Placement of the gas cylinder after use
The gas cylinder can be stored in the base cabinet after use, provided
that it does not exceed the specified maximum dimensions (see
page3). Place the gas cylinder in the recess provided for this purpose
in the base.
Placement of the gas cylinder during use
Position the gas cylinder next to the barbecue during use.

Utilisation
Functional elements (see page 3):
A. Electronic ignition
B. Main burner control knob
Replacing the electronic ignition battery:
Turn the electronic ignition button anti-clockwise and insert or replace
an AA battery.
2
1
3

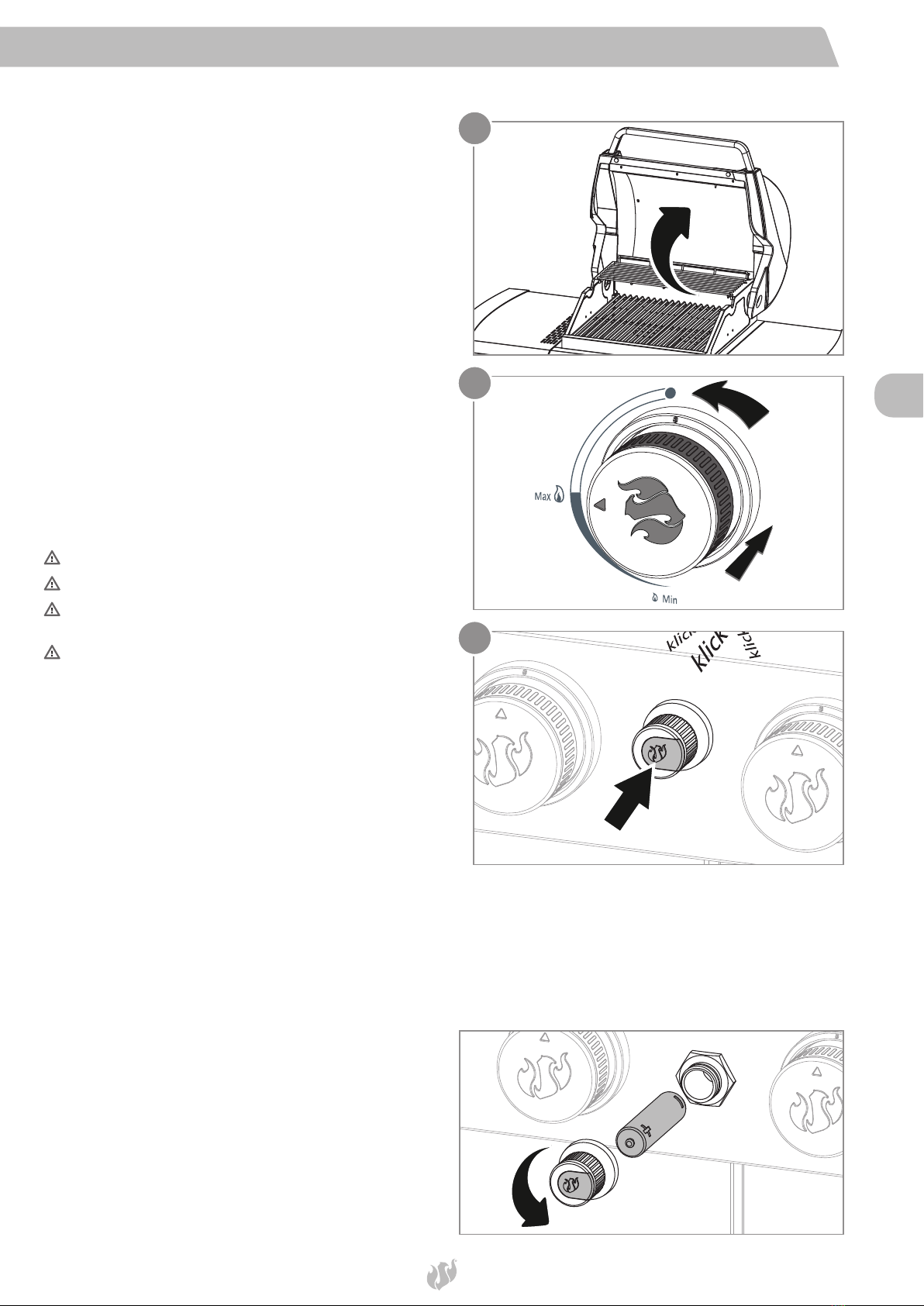

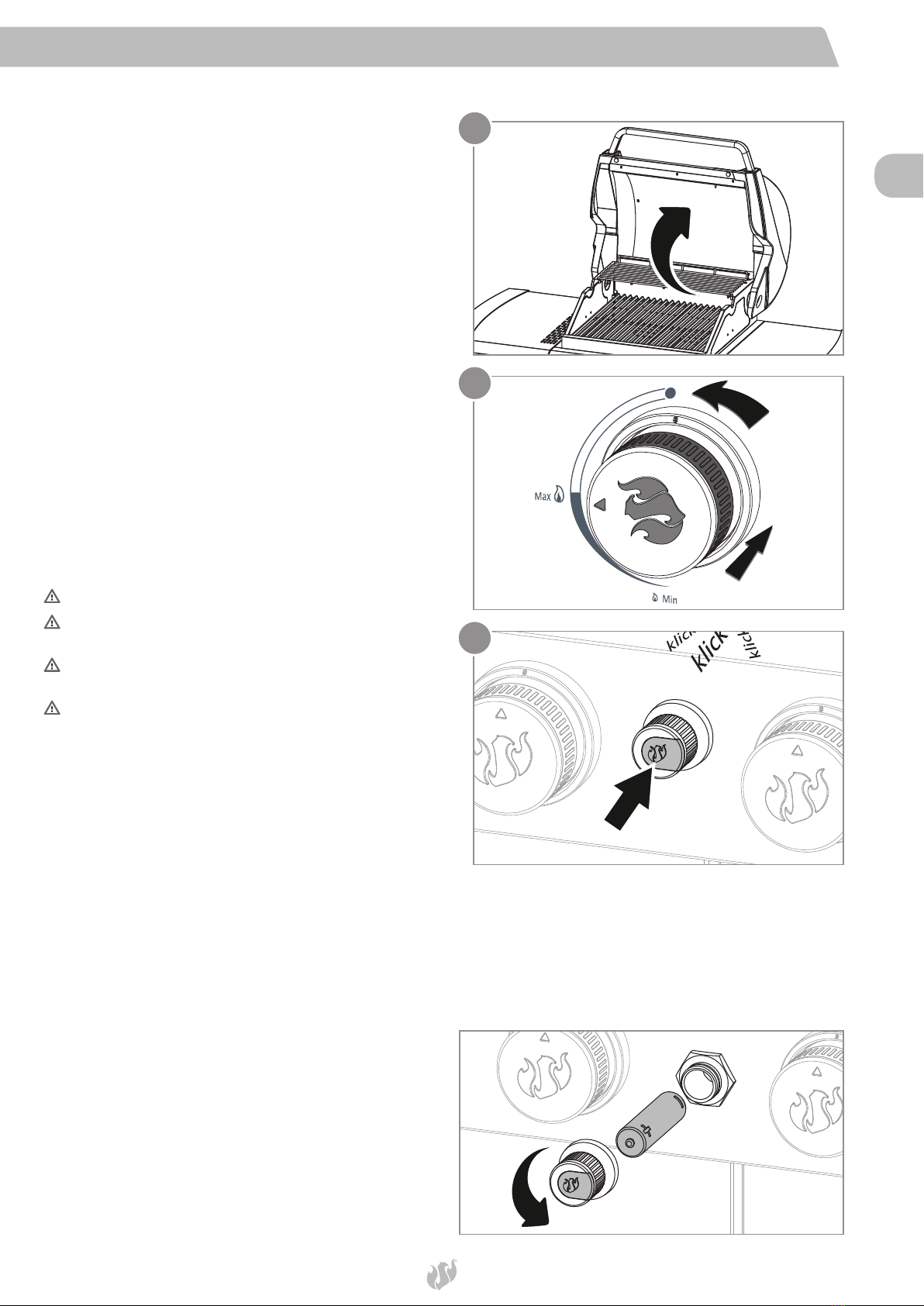

Starting up the barbecue:
1.
Open the lid on the grill unit (1).
2. Open the gas supply on the gas cylinder (see operating manual).
3. Each burner has its own ignition system and they
can therefore be ignited individually.
Press the control knob and turn it anti-clockwise to the
MAX position. Hold down the control knob (2).
4. Press the electronic ignition button (3).
You should hear a clicking sound.
5. Check whether the burner has been ignited. Carefully look
through the cooking grill to see if flames come out of the burner.
6. If the burner has not ignited, press the control knob and turn it
back to the 0 position. Wait for 5 minutes to allow the gas in the
combustion chamber to dissipate. Then repeat the ignition process.
7. If the burner has ignited, repeat the above
steps for the remaining burners.
WARNING! Open the cover during the ignition process.
WARNING! Do not bend over the cooking area when igniting the
burners.
WARNING! Each burner must be ignited individually by pressing
the electronic ignition.
WARNING! If the burner has not ignited, press the control knob
and turn it back to the 0 position. Wait for 5 minutes to allow the gas in
the combustion chamber to dissipate. Then repeat the ignition process.
Switching off the barbecue:
1. Close the gas supply on the gas cylinder (see operating manual).
2. Press the control knob and turn it clockwise to the 0 position.
TRITON 2.0 7
EN

LANDMANN
8
FR
Nomenclature
Pos. Nbre. Désignation
1 1 Paroi latérale, gauche
2 1 Paroi latérale, droite
3 1 Plaque de sol
4 1 Paroi arrière
5 1 Traverse
6 1 Équerre angulaire, droite
7 1 Équerre angulaire, gauche
8 4 Galet de roulement
9 1 Panneau d‘infrastructure
10 1 Module de brûleur (prémonté)
11 2 Support de grille latérale, avant
12 2 Support de table latérale, arrière
13 1 Table latérale, gauche
14 1 Table latérale, droite
15 2 Baguette de tablette latérale
16 1 Porte de placard inférieur
17 1 Poignée de porte
18 2 Bouton de réglage
19 2 Couvercle pour le brûleur
20 2 Grille de cuisson
21 1 Grille de maintien au chaud
22 1 Bac récupérateur de graisse
23 1 Plateau récupérateur de graisse
24 1 KIT (lot flexible et régulateur)
1 Jeu de vis avec matériel de montage
Déclaration de conformité CE
Nous, la société LANDMANN Germany GmbH, déclarons par la
présente que l'appareil au gaz décrit ici est conforme au règlement
(UE) 2016/426.
La conformité a été prouvée par un examen de type conformément
aux normes EN 498:2012.
L'examen de type a été effectué par l'organisme notifié DBI (2531).
Numéro d'identification du produit: 2531CU-0061
Pour de plus amples informations, s'adresser à notre département
service.
Placement de la bouteille de gaz après
l'utilisation
La bouteille de gaz peut être entreposée dans le meuble inférieur après
l'utilisation dans la mesure où elle ne dépasse pas les dimensions
maximales prescrites (voir page 3). Placer la bouteille de gaz dans le
renfoncement prévu à cet effet sur le fond du chariot.
Placement de la bouteille de gaz pendant
l'utilisation
Placer la bouteille de gaz à côté du barbecue pendant l‘utilisation.

Utilisation
Éléments fonctionnels (voir page 3):
A. Allumage électronique
B. Bouton de régulateur du brûleur principal
Insérer la batterie de l'allumage
électronique:
Tourner le bouton de l'allumage dans le sens anti-horaire et insérer
une batterie AA ou la remplacer le cas échéant.
2
1
3
Mettre le barbecue en service:
1.
Ouvrir le couvercle de l'unité du barbecue (1).
2. Ouvrir l'alimentation en gaz sur la bouteille
de gaz (voir instructions de service).
3. Chaque brûleur est équipé d'un système d'allumage
et peut ainsi être allumé individuellement.
Appuyer sur le bouton du régulateur et le tourner
dans le sens anti-horaire sur la position MAX.
Maintenir le bouton du régulateur enfoncé (2).
4. Appuyer sur le bouton de l'allumage électronique (3).
Un cliquètement se fait entendre.
5. Contrôler si le brûleur a été allumé. Regarder avec précaution
par la grille si des flammes sortent du brûleur.
6. Si le brûleur ne s'est pas allumé, appuyer sur le
bouton du régulateur et le tourner de nouveau en
position 0. Attendre 5 minutes afin que le gaz puisse
se volatiliser dans la chambre de combustion.
7. Si le brûleur s'est allumé, réitérer les étapes
susmentionnées pour les brûleurs restants.
AVERTISSEMENT ! Ouvrir le couvercle pendant la procédure
d'allumage.
AVERTISSEMENT! Ne pas ne pencher au-dessus de la surface du
barbecue pendant l'allumage des brûleurs.
AVERTISSEMENT!Chaquebrûleurdoitêtrealluméindividuellement
par pression sur l'allumage électronique.
AVERTISSEMENT! Si le brûleur ne s'est pas allumé, appuyer sur le
bouton du régulateur et le tourner de nouveau en position 0. Attendre
5 minutes afin que le gaz puisse se volatiliser dans la chambre de
combustion. Réitérer ensuite la procédure d'allumage.
Mettre le barbecue hors service:
1. Fermer l'alimentation en gaz sur la bouteille
de gaz (voir instructions de service).
2. Appuyer sur le bouton du régulateur et le tourner dans le sens
horaire sur la position 0.
TRITON 2.0 9
FR

LANDMANN
10
IT
Elenco dei pezzi
Pos. Quant. Descrizione
1 1 Telaio laterale, a sinistra
2 1 Telaio laterale, a destra
3 1 Base del carrello
4 1 Pannello posteriore
5 1 Montante per pannello frontale, in alto
6 1 Bacinella raccogligrassi, a sinistra
7 1 Bacinella raccogligrassi, a destra
8 4 Rotelle
9 1 Montante per pannello frontale, in basso
10 1 Unità barbecue, preassemblata
11 2 Supporto laterale, anteriore
12 2 Supporto per mensola laterale, posteriore
13 1 Mensola laterale, sinistra
14 1 Mensola laterale, destra
15 2 listello ripiano laterale
16 1 Sportello armadietto inferiore
17 1 Maniglia dello sportello
18 2 Manopola di regolazione
19 2 Copertura del bruciatore
20 2 Griglia di cottura
21 1 Griglia termostatica
22 1 Bacinella raccogligrassi
23 1 Cassetto raccogligrassi
24 1 KIT (set regolatore & flessibili)
1 Set di viti e materiale di montaggio
Dichiarazione di conformità CE
Con la presente, noi, la ditta LANDMANN Germany GmbH, dichiariamo
che l'apparecchio qui descritto corrisponde alla normativa (CE)
2016/426.
La conformità è stata dimostrata attraverso una prova di omologazione
secondo le normative EN 498:2012.
La prova di omologazione è stata eseguita dall'ente notificata DBI
(2531).
Codice di identificazione prodotto: 2531CU-0061
Per ulteriori informazioni prego rivolgetevi al nostro reparto assistenza.
Posizionamento della bombola del gas dopo
l'uso
Dopo l'uso, la bombola di gas può essere conservata nell'armadio
inferiore se questa bombola non supera le dimensioni massime
indicate (vedi pagina 3). Posizionare la bombola di gas nell'apposita
cavità del pavimento del carrello.
Posizionamento della bombola del gas
durante l'uso
Durante l'uso, posizionare la bombola di gas accanto al barbecue.
