Laserworld EL-400RGB User manual

Manual / Bedienungsanleitung
/ Mode d´emploi
Ecoline Series
EL-400RGB
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d’utiliser cet appareil pour la première fois nous vous recommandons
de lire cette notice d’utilisation!
02/2018
English
Deutsch
Français

Rechtlicher Hinweis:
Die Firma Laserworld (Switzerland) AG behält sich das Recht vor, Änderungen an
ihren Produkten vorzunehmen, die der technischen Weiterentwicklung dienen.
Diese Änderungen werden nicht notwendigerweise in jedem Einzelfall dokumen-
tiert. Diese Betriebsanleitung und die darin enthaltenen Informationen wurden
mit der gebotenen Sorgfalt zusammengestellt. Die Firma Laserworld (Switzerland)
AG übernimmt jedoch keine Gewähr für Druckfehler, andere Fehler oder daraus
entstehende Schäden. Die in dieser Bedienungsanleitung genannten Marken und
Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen
Titelhalter.
Legal notice:
Thank you for purchasing this Laserworld
product. Due to continual product developments and technical improvements, La-
serworld (Switzerland) AG reserves the right to make modications to its products.
This manual and its content have been made with due care but Laserworld (Swit-
zerland) AG cannot however, take any responsibility for any errors, omissions or any
resulting damages forthwith. The brands and product names mentioned in this ma-
nual are trade marks or registered trade marks of their respective owners.
Information juridique :
L’entreprise Laserworld (Switzerland) AG se réserve le droit d’eectuer des modica-
tions concernant leurs produits et ainsi de répondre au développement technique.
Ces modications ne seront pas nécessairement annoncées en tout cas spécique.
Ce mode d’emploi et les informations contenues dedans ont été établis avec le soin
minutieux qui s’impose dans ce cas.
Laserworld (Switzerland) AG ne pourra pas être tenue responsable pour
d’éventuelles erreurs d’impression ou dommages en résultants.
En cas de doutes, veuillez toujours contacter Laserworld (Switzerland) AG . Les noms
de marques et de produits utilisés dans ce mode d’emploi sont des marques de
fabrique ou des marques déposées.
L’utilisation est réservée à un usage professionnel selon décret n°2007-665 du
2 mai 2007 relatif à la sécurité des appareils à laser sortant!
Article 4 bis :
« Les usages spéciques autorisés pour les appareils à laser sortant d’une classe su-
périeure à 2 sont les usages professionnels suivants :
(…)
9° Spectacle et achage :
Toutes les applications de trajectoire, de visualisation, de projection ou de repro-
duction d’images en deux ou trois dimensions. »

Content:
1. Product and package contents
2. Preliminary warning notices
3. Initial operations, safety instructions
4. Working on the device
5. Service notes
6. Warnings and other notices on the device
7. Device connections
8. Operation
Final statement
Technical data sheet
Laser specications

1. Product and package contents
Please check if all listed parts are included and undamaged. Included in delivery:
1 x laser projector 1 x manual 2 x key
1 x power cable 1 x Interlock Connector
3. Initial operations, safety instructions
1. Make sure to use correct voltage;
see information on device & in this
manual.
2. Make sure that the device is not
connected to mains during ins-
tallation.
3. Installation has to be done by
technical experienced and qua-
lied persons according to safe-
ty regulations of the respective
country.
4. Always ensure that maximum
permissible exposure (MPE) is not
exceeded in areas accessible to the
public or members of sta.
5. In some countries an additional
inspection by technical control in-
stitutes could be necessary.
6. Connectaneasilyaccessibleinter-
lock connector or circuit breaker
to the projector.
7. The power supply should be easily
accessible.
8. When installing the laser keep
mount it with a minimum distance
of 15 cm from walls and objects.
9. For safe setup e.g. on walls or
ceilings please use a safety cord.
The safety cord should be able to
withstand tenfold the weight of
the device. Please follow the ac-
cident prevention regulations of
professional associations and/or
comparable regulations for acci-
2. Preliminary warning notices
1. Please use this device only according to these operating instructions.
2. Do not use the device if there are any visible damages on housing, connector
panels, power supplies or power cords.
3. Never look directly into the light source of a laser projector. Danger of dama-
ge to the eyes or even blindness in extreme circumstances!
4. Do not operate the device at high humidity, rain or in dusty surroundings.
5. Protect device against dripping or splashing water. Do not place any liquid
lled containers near to this device.
Any warranty claims are void if the warranty label is removed or tampered
with in any way.

dent prevention.
10. If the device has been exposed to
great temperature changes, do
not switch it on immediately. Con-
densation (or any moisture/water
formed) may damage device.
11. Never use dimmer, RC or other
electronically switched sockets.
Whenever possible, do not use the
laser projector together with large
appliances (especially fog machi-
nes) on the same mains!
12. Ensure sucient ventilation and
do not place the device on any
warm or heat radiating surface. Es-
pecially the ventilation openings
must not be covered!
13. Ensure that device does not gets
overheated. Make sure that the
device is not exposed to spotlights
(especially moving heads). Heat of
spotlights could overheat laser in a
little while and leads to a degrada-
tion of performance.
14. This unit is intended for indoor use
only.
4. Working on the device
1. This product has no user serviceable parts inside and
should only be maintained and serviced by a qua-
lied engineer.
2. Be sure that the mains plug is not connected
to the power supply while installing or opening
the device (e.g. for cleaning).
3. Take o all reecting things like rings, watches etc. before
start working with or at the projector.
4. Use only non-reecting tools to work on device.
5. Wear protective clothing (like goggles, gloves etc.) according to laser power
and wavelength of the laser.
5. Service notes
• Moisture and heat can reduce lifetime of the laser system dramatically and
expires any warranty claim.
• Quick on/o switching of this device will reduce durability of the laser diode
dramatically.
• Avoid sharp knocks and shocks to this device and ensure sucient protection
during transportation. Look after your Laserworld product.
• To increase durability of your laser, protect device against overheating:
-Always ensure sucient ventilation.

-Do not face spotlights (especially
moving heads) to the device.
-Check temperature after approx.
30 minutes with each new ins-
tallation. If necessary install the
projector at a place with dierent
temperature.
-Switch o device when it is not
needed. Diodes are switched on
and can wear out even if there is
no visible laser output.
-Keep the device dry. Protect it
from moisture, rain and damp.
• The devices of Ecoline, Evolution,
Club and Proline Series are not
meant for professional applica-
tions. After approx. one hour of
operation, the device should cool
down for about 15 minutes.
• Please ensure the fans and
heatsinks are clear from dust and
debris otherwise the risk of over-
heating may occur. If the unit and
airways appear to be blocked then
please contact a qualied service
engineer to maintain and service
the product.
• Removal of the warranty label
as well as damages to the device
caused by improper handling,
neglect of the safety instruc-
tions and service notes will void
the warranty.
6. Warnings and other notices on the device
Laser radiation!
Avoid exposure
to beam
Caution of ra-
diation if cover
is removed
Power supply
& consumption
Model type
Wavelength
Output power
Production year
Use in enclosed spaces only!
Laser class 3b

8. Operation
a. Connect the power cable to the device and then to the mains
b. Insert the key into the key switch and turn it„ON“
c. Connect the Interlock Connector with the Interlock interface
d. Press„ON“ to switch the device on

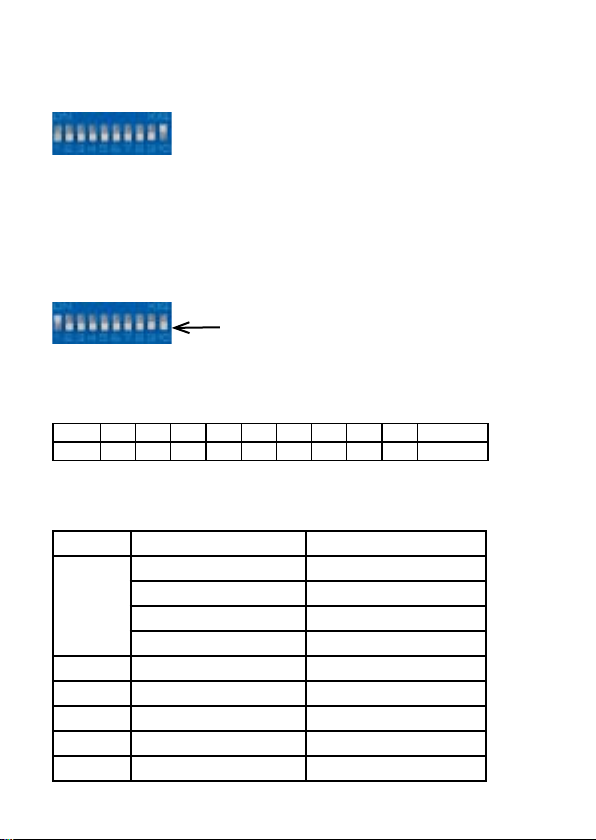

8.1. Automatic, Stand-alone operation
Set the device to auto mode:
7. Device connections
trim pot for
music-sensitivity
microphone
LEDs:
Sound sensitivity,
Laser emission
mains connection
DMX address,
operation mode
ON/OFF switch
key switch
Interlock
DMX out DMX in
Laser aperture
warning label

8.2. Music mode, Sound-to-light operation
Your device runs in music mode:
Control the music-sensitivity with the trim pot at the front panel. The LED is as-
hing when the device is triggered.
8.3. DMX-512 mode
Switch 10 must be set to„o“, the other switches are used for setting the DMX
address:
Connect a DMX controller to operate the laser.
Use the switches 1 - 9 to set the DMX address of the laser. Each switch represents a
number. To dene a number use the preceding number and multiply it by 2:
Switch 12345678910
Number 1 2 4 8 16 32 64 128 256 Mode Switch
The laser uses 12 DMX channels, so make sure that the next device uses an address
that doesn’t overlap with this range.
Channel Value Function
1 0 - 69 Laser o
70 - 139 Sound mode
140 - 209 Automatic mode
210 - 255 DMX mode
2 0 - 255 Pattern selection
3 0 - 255 Strobe eect
4 0 - 255 Dash eect
5 0 - 255 x axis positioning
6 0 - 255 y axis positioning

Channel Value Function
7 0 - 255 Zoom / size
8 0- 255 Color
9 above 200 Reset
10 0 - 255 Rotate x axis
11 0 - 255 Rotate y axis
12 0 - 255 Rotate z axis
Please note that a pattern can not necessarily be combined with each eect.
8.4. Turn laser o
To turn o the device switch it o („OFF“), switch the key to„OFF“ and disconnect
the power cable from the mains.

Final statement
Laserworld products are tested and product packaging is inspected before leaving
our warehouse. Users must to follow the local safety regulations and warnings
within this manual and adhere to any regulations within its place of use. Damages
through inappropriate use will void any liability or warranty of our products. Due to
continual product developments, please check for the latest update of this product
manual at www.laserworld.com. If you do have any further questions, then please
contact your dealer/place of purchase or use our contact section on our website.
For service issues, please contact your dealer/place of purchase and ensure only
genuine Laserworld spare parts are used in any service repairs.
Errors and omissions excepted and products are subject to change.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
8574 Lengwil
SWITZERLAND
Registered oce:
8574 Lengwil / Switzerland
Company number: CH-440.3.020.548-6
Commercial Registry Kanton Thurgau
CEO: Martin Werner
VAT no. (Switzerland): 683 180
UID (Switzerland): CHE-113.954.889
VAT no. (Germany): DE258030001
WEEE-Reg.-No. (Germany): DE 90759352
www.laserworld.com
[email protected]
representative according to EMVG:
Ray Technologies GmbH
Managing Director: Martin Werner
Mühlbachweg 2
83626 Valley / Germany

Inhaltverzeichnis:
1. Lieferumfang & Hinweise
2. Einleitende Warnhinweise
3. Schritte zur Inbetriebnahme,
Sicherheitshinweise
4. Sicherheitshinweise für Arbeiten am Gerät
5. Pege- und Wartungshinweise
6. Warnhinweise und Spezikationen am Gerät
7. Geräteanschlüsse und Bedienelemente
8. Bedienung
Abschließende Erklärung
Technische Daten
Laserleistungsdaten

1. Lieferumfang & Hinweise
Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware
unbeschädigt ist. Im Lieferumfang enthalten sind:
1 x Laserprojektor 1 x Bedienungsanleitung
1 x Kaltgerätekabel 2 x Schlüssel
1 x Interlock Connector
3. Schritte zur Inbetriebnahme, Sicherheitshinweise:
1. Stellen Sie sicher, dass Sie das Ge-
rät mit der richtigen Spannung
betreiben (siehe Angaben auf
dem Gerät bzw. in dieser Bedie-
nungsanleitung).
2. Stellen Sie sicher, dass das Gerät
während der Installation nicht mit
dem Stromnetz verbunden ist.
3. Der Laser darf nur von technisch
versiertem Fachpersonal gemäss
der im jeweiligen Land geltenden
Sicherheitsbestimmungen instal-
liert werden.
4. Die am Betriebsort geforderten Si-
cherheitsabstände zwischen Ge-
rät und Publikum, bzw. maximal
zulässige Bestrahlungswerte
(MZB), müssen immer eingehalten
werden.
5. In bestimmten Ländern kann zu-
sätzlich eine Abnahme durch ein
technisches Überwachungsinsti-
tut erforderlich sein.
6. Verbinden Sie einen leicht zu-
gänglichen Interlock-Stecker
bzw. Notausschalter mit dem
Gerät.
2. Einleitende Warnhinweise
1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse,
den Anschlussfeldern oder vor allem an den Stromversorgungsbuchsen oder
-kabeln vorliegen.
3. Niemals direkt in den Strahl des austretenden Lasers blicken. Dies könnte zu
irreparablen Schäden an den Augen und der Netzhaut führen. Erblindungsge-
fahr!
4. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung
betreiben.
5. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf
oder neben dem Gerät abstellen.
Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher
Anspruch auf Gewährleistung!

7. Die Stromversorgung zugänglich
halten.
8. Halten Sie bei der Installation ei-
nen Mindestabstand von 15 cm
zur Wand und anderen Objekten
ein.
9. Bei einer Festinstallation an Wand,
Decke o.ä., sichern Sie den Laser
bitte zusätzllich mit einem Si-
cherheitsfangseil. Das Fangseil
sollte mindestens dem 10-fachen
Gewicht des Geräts standhalten
können. Im Übrigen beachten Sie
die Unfallverhütungsvorschriften
der Berufsgenossenschaften und/
oder vergleichbare Regelungen
zur Unfallverhütung.
10. Wenn das Gerät großen Tempe-
raturschwankungen ausgesetzt
war, schalten Sie es nicht unmit-
telbar danach an. Kondenswasser
(Nebel, Haze usw.) kann zu Schä-
den am Gerät führen.
11. Benutzen Sie niemals Dimmer-,
Funk- oder andere elektronisch
gesteuerten Steckdosen! Falls
möglich benutzen Sie den Laser
nicht zusammen mit anderen
großen elektrischen Verbrauchern
(insbesondere Nebelmaschinen)
auf derselben Leitung/Phase!
12. Sorgen Sie immer für eine ausrei-
chende Belüftung und stellen Sie
das Gerät auf keine warmen oder
wärmeabstrahlenden Untergrün-
de. Die Belüftungsönungen dür-
fen nicht verdeckt sein.
13. Stellen Sie auch sicher, dass das
Gerät nicht zu heiß wird und
dass es nicht dem Strahl von
Scheinwerfern ausgesetzt wird
(insbesondere bei beweglichen
Scheinwerfern!). Die Wärme dieser
Strahler kann den Laser überhit-
zen.
14. Dieses Gerät nur im Innenbereich
verwenden
4. Sicherheitshinweise für Arbeiten am Gerät
1. Service- und Reparaturarbeiten sollten ausschließlich von
qualiziertem Fachpersonal durchgeführt werden
2. Stellen Sie sicher, dass der Netzstecker gezogen ist,
wenn Sie am Gerät hantieren bzw. es installieren
3. Vor Arbeiten am Gerät alle reektierenden Gegenstän-
de wie Ringe, Uhren etc. ablegen.
4. Verwenden Sie für Arbeiten am Gerät ausschließlich nicht reektieren-
des Werkzeug.
5. Tragen Sie auf die Laserstärke und -wellenlängen angepasste Schutzbeklei-
dung (Schutzbrille, Handschuhe, etc.).

5. Pege- und Wartungshinweise
• Feuchtigkeit und Hitze können
die Lebensdauer des Lasersystems
stark verkürzen und führen zum
Erlöschen des Gewährleistungsan-
spruchs.
• Das Gerät nicht schnell hinterein-
ander Ein- und Ausstecken/-schal-
ten, da dies die Lebensdauer der
Laserdiode erheblich verkürzen
kann!
• Beim Transport des Lasers jegli-
che Erschütterung oder Schläge
vermeiden. Bitte das Produkt best-
möglich schützen. Laserworld bie-
tet entsprechendes Equipment an.
• Um die Lebensdauer Ihres Lasers
zu erhöhen, schützen Sie das Gerät
vor Überhitzung:
-Immer für ausreichende Belüftung
sorgen.
-Keine Scheinwerfer (insbesondere
kopfbewegte) auf das Gerät rich-
ten.
-Bei jeder Neuinstallation nach ca.
30 Minuten die Gerätetemperatur
prüfen und gegebenenfalls das
Gerät an einem kühleren/besser
belüfteten Standort platzieren.
-Halten Sie das Gerät trocken und
schützen Sie es vor Nässe, Regen
und Spritzwasser.
• Die Geräte der Ecoline, Evolution,
Club und Proline-Serie sind nicht
für professionellen Einsatz konzi-
piert. Sie sollten nach etwa einer
Stunde Betrieb für ca. 15 Minuten
abkühlen.
• Lüfter und Kühlkörper (Kühlrippen
usw.) müssen frei von Stauban-
sammlungen und Ablagerun-
gen sein, da sonst die Gefahr des
Überhitzens droht und jegliche
Gewährleistung erlischt. Bitte
wenden Sie sich an qualizierte
Fachpersonen.
• Bitte trennen Sie das Gerät von der
Stromversorgung, wenn es nicht
benötigt wird. Die Lebensdauer
der Dioden verkürzt sich ansons-
ten, selbst wenn kein Laseraustritt
erfolgt.
• Durch das Entfernen des Ga-
rantielabels erlischt jeglicher
Anspruch auf Gewährleistung.
Schäden am Gerät, die durch
unsachgemäßer Handhabung,
Nichtbeachtung der Sicher-
heits-, Pege- und Wartungs-
hinweise entstehen besteht kein
Gewährleistungsanspruch.

6. Warnhinweise und Spezikationen am Gerät
Laserstrah-
lung! Nicht
dem Strahl
aussetzen.
Laserstrahlung
bei geöne-
tem Gehäuse
Stromversorgung
& -verbrauch
Produktname
Wellenlänge
Ausgangsleistung
Produktionsjahr
Nur in geschlossenen Räumen betreiben
Laserklasse 3b
7. Geräteanschlüsse & Bedienelemente
Anschluss für
die Stromver-
sorgung
DMX Adressierung,
Betriebsmodus
DMX
Eingang
DMX
Ausgang
AN/AUS
Schalter
Schlüssel-
schalter
Interlock
Einstellung der
Mikrofonsensivität
Mikrofon
LEDs:
Mikrofonempfang,
Laserausgabe
Warnhinweis
Laseraustritt

8. Bedienung
a. Zunächst das Stromkabel mit dem Gerät und anschließend mit der
Stromversorgung verbinden
b. Den Schlüssel in den Schlüsselschalter stecken und auf„ON“ drehen
c. Schließen Sie den Interlock Conntector an die entsprechende Schnittstelle an
d. Durch Drücken des An- / Ausschalters auf„ON“ wird das Gerät eingeschaltet
8.1. Betrieb im Automatikmodus / Stand-Alone-Modus
Gerät in den Automatik Modus schalten:
8.2. Betrieb im Musikmodus / Sound-to-light
Ihr Gerät bendet sich im Musik Modus:
Steuern Sie die Musik-Sensitivität über den Einstellregler auf der Gerätevordersei-
te. Wenn das Gerät auf Geräusche reagiert, wird dies durch das Blinken der LED
angezeigt.
8.3. Betrieb über DMX-512
Ihr Gerät bendet sich im DMX Modus wenn Dipschalter ‘10‘ ausgeschaltet ist:
Um den DMX-Modus zu nutzen, muss der Laser über ein DMX-Kabel mit einem
entsprechenden Steuerpult verbunden werden.
Zum Einstellen der Startadresse benutzen Sie die ersten 9 Dipschalter auf der Ge-
räterückseite. Hierbei ist jedem Schalter eine Zahl zugewiesen. Bestimmen Sie eine
Nummer, indem Sie die vorangehende Nummer mit 2 multiplizieren:

Switch 1 2 3 4 5 6 7 8 9 10
Nummer 1 2 4 8 16 32 64 128 256 Modus
Der Laser hat 12 Betriebskanäle (internationaler Standard DMX 512 Signal). Es ist
darauf zu achten, dass entsprechend 11 Kanäle hinter der Startadresse nicht für
andere DMX-Geräte belegt werden.
Kanal Wert Funktion
1 0 - 69 Laser aus
70 - 139 Musik Modus
140 - 209 Auto Modus
210 - 255 DMX Modus
2 0 - 255 Musterauswahl
3 0 - 255 Stroboeekt
4 0 - 255 Gepunktete Linie
5 0 - 255 Positionierung der X-Achse
6 0 - 255 Positionierung der Y-Achse
7 0 - 255 Zoom / Größe
8 0- 255 Farbe
9 über 200 Reset (kurzzeitig Wert über 200 wählen)
10 1 - 255 Rotation um die X-Achse
11 1 - 255 Rotation um die Y-Achse
12 1 - 255 Rotation um die Z-Achse
Bitte beachten Sie, dass nicht jedes Muster mit jedem Eekt kombiniert werden
kann.
9. Laser ausschalten
Um das Gerät vollständig auszuschalten,„OFF“ am An- / Ausschalter drücken, den
Schlüssel auf„OFF“ drehen und Gerät von der Stromversorgung trennen.

Abschließende Erklärung
Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwand-
frei. Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die
Warnhinweise in der Betriebsanleitung beachten. Schäden, die durch unsachgemä-
ße Handhabung entstehen, unterliegen nicht dem Einussbereich der Herstellers
und des Händlers. Somit wird keine Haftung bzw. Gewährleistung übernommen.
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, kön-
nen wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren
Händler und halten Sie sich über unsere Webseite www.laserworld.com auf dem
Laufenden. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an
Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vor-
behalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der
Angaben gegeben werden.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
CH-8574 Lengwil
Schweiz
Sitz der Gesellschaft: Lengwil / CH
Firmennummer: CH-440.3.020.548-6
Verwaltungsrat: Martin Werner
MWSt. Nummer Schweiz: 683 180
UID: CHE-113.954.889
UST-IdNr: DE258030001
WEEE-Reg.-Nr.: DE 90759352
www.laserworld.com
[email protected]
representative according to EMVG:
Ray Technologies GmbH
Managing Director: Martin Werner
Mühlbachweg 2
83626 Valley / Deutschland
