1
I
INDICE
DATI TECNICI ......................................2
INFORMAZIONI IMPORTANTI SULLA SICUREZZA ...........2
INSTALLAZIONE ....................................3
PREDISPOSIZIONE FILTRO ANTICALCARE .................5
USO DELLA MACCHINA ..............................6
PULIZIA ..........................................7

2
I
"Espresso Point" é un bollitore per acqua dotato di caldaia a svuotamento che funziona
con un filtro a perdere comunemente detto cialda all'interno del quale si trova il prodotto
per la bevanda desiderata.
DATI TECNICI
Tensione: 230V 50 Hz (EP 2100 e EP 2200)
Potenza totale: 630 W (EP 2100 e EP 2200)
Dimensioni di ingombro 31 x 35 x 28 cm
Capacit del serbatoio circa 3500 cc
Peso circa 9,5 Kg
Il cassetto raccoglitore può contenere fino a 30 cialde usate.
Il livello di pressione acustica continuo equivalente ponderato (A) è inferiore a 70 dBA
2006/42/CE - 2004/108/CE - 2006/95/CE.
INFORMAZIONI IMPORTANTI SULLA SICUREZZA
Non far funzionare la macchina o eseguire manutenzione ordinaria prima di aver letto
e capito le istruzioni contenute in questo manuale.
L'infuso ottenuto con la macchina é una bevanda dalla temperatura elevata, un suo uso
inopportuno può essere pericoloso.
Non toccare le superfici calde.
Conservare le presenti istruzioni.
I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparec-
chio.
L'apparecchio non è inteso per l'uso da parte di persone (incluso i bambini) con ridotte
capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza della
macchina, a meno che essi non siano supervisionati o istruiti da parte di una persona
responsabile per la loro sicurezza.
Questo apparecchio è destinato ad essere utilizzato nelle applicazioni domestiche e
similari quali:
- nella zone per cucinare riservate al personale nei negozi, negli uffici e in altri ambien-
ti professionali;
- nelle fattorie;
- utilizzo da parte di clienti di alberghi, motel e altri ambienti a carattere residenziale;
- negli ambienti tipo bed and breakfast.

ATTENZIONE
Prima di usare la macchina leggere attentamente tutte
le istruzioni riportate su questo manuale.

I
3
L'uso improprio della macchina durante il funzionamento, la pulizia o la manutenzione
può risultare dannoso.
Prima di connettere la macchina alla rete elettrica fare attenzione che siano rispettate le
seguenti condizioni:
1) Superficie d'appoggio orizzontale, piana e stabile.
La macchina "Espresso Point", per il corretto funzionamento, richiede un
posizionamento su ripiano orizzontale sufficientemente stabile da non permetterne
l'accidentale ribaltamento o caduta.
2) Buona circolazione d'aria.
La macchina "Espresso Point" sviluppa calore, necessita quindi di essere collocata in
ambiente sufficientemente ampio da garantire la dissipazione del calore che può
generarsi con un uso ripetuto.
Non porre la macchina nelle vicinanze di radiatori elettrici o a gas e all’interno di
forni caldi.
3) Accessori appropriati.
La macchina “Espresso Point Gettoniera” può essere collegata ad una gettoniera o a
un cappuccinatore (separatamente una dall’altro, o contemporaneamente); utilizzare
soltanto apparecchi esplicitamente indicati dalla casa costruttrice.
La macchina "Espresso Point" é progettata per funzionare a:
230 V 50 Hz (EP 2100 e EP 2200).
NON inserire mai la spina di alimentazione della macchina in una presa con una diffe-
rente tensione.
La presa utilizzata deve essere provvista del collegamento di terra.
Verificare inoltre che il cavo di alimentazione sia disposto correttamente sull’appoggio
della macchina e che non tocchi superfici calde.
Sulla macchina sono montati componenti che operano a tensione di rete:
NON smontare MAI la carrozzeria della macchina, né eseguire riparazioni.
Non utilizzare la macchina con cavo di alimentazione danneggiato o dopo un malfun-
zionamento. Provvedere alla riparazione prima dell’uso ulteriore.
Le riparazioni vanno eseguite SOLO da personale specializzato.
Non esporre direttamente la macchina alle intemperie nè immergerla nell'acqua.

4
I
Alimentare la macchina allacciandola alla rete elettrica con il suo cavo (fig. 4).
Portare l’interruttore posteriore della macchina sulla posizione “I” (Fig. 5).
Fig. 4 Fig. 5

ATTENZIONE
Collegare sempre prima il cavo di alimentazione alla macchina, poi il mede-
simo alla presa a muro, poi accendere. Per la rimozione prima portare l’in-
terruttore sulla posizione “0”, quindi staccare la spina dal muro, ed infine
separare il cavo di alimentazione dalla macchina.
INSTALLAZIONE
Posizionare la macchina su un ripiano orizzontale.
Togliere il coperchietto di accesso destro agendo sulla serratura a chiave (fig. 1), sgan-
ciare il coperchio centrale (fig. 2), estrarre il serbatoio (fig. 3) e riempirlo con acqua pota-
bile, possibilmente a basso contenuto di calcare.

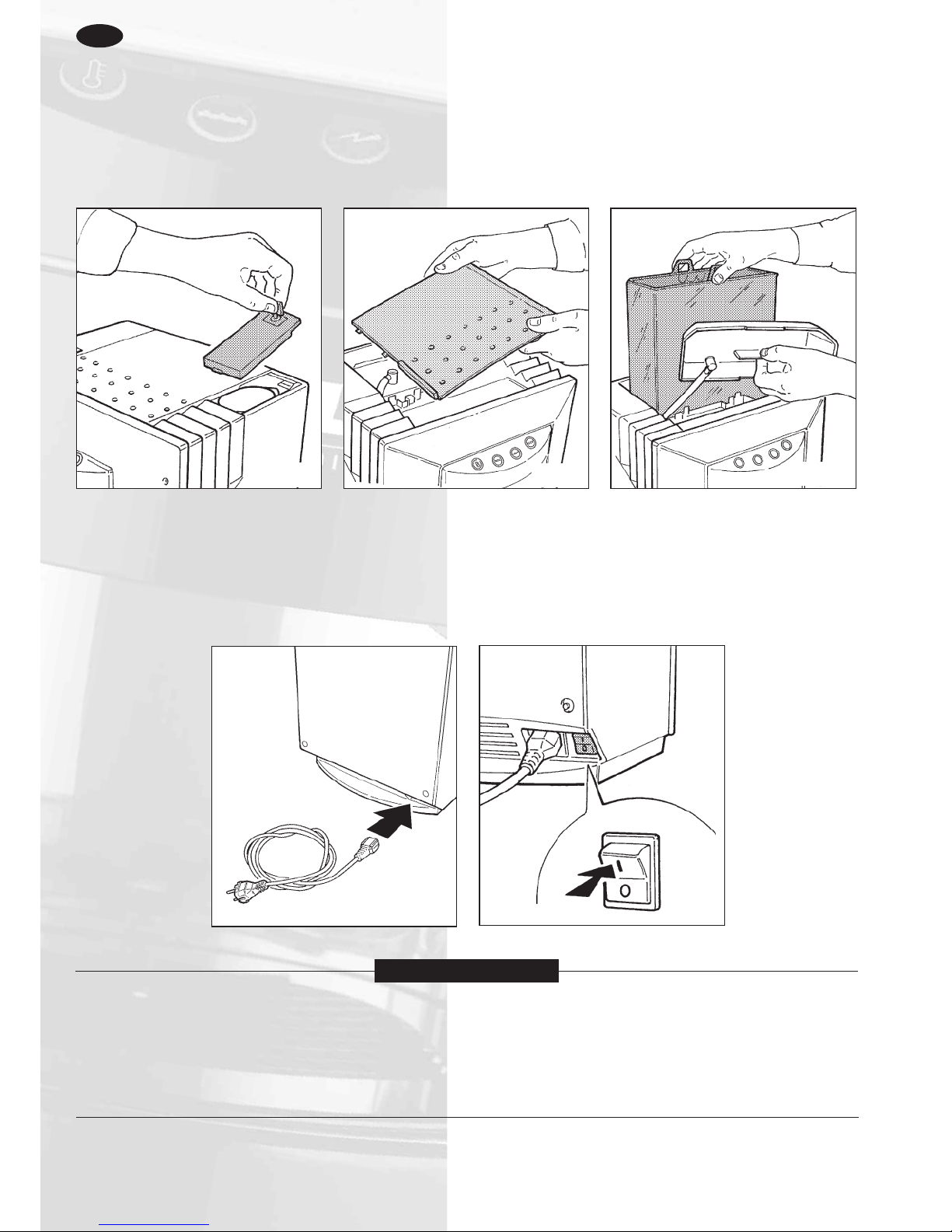

Fig. 1 Fig. 2 Fig. 3

5

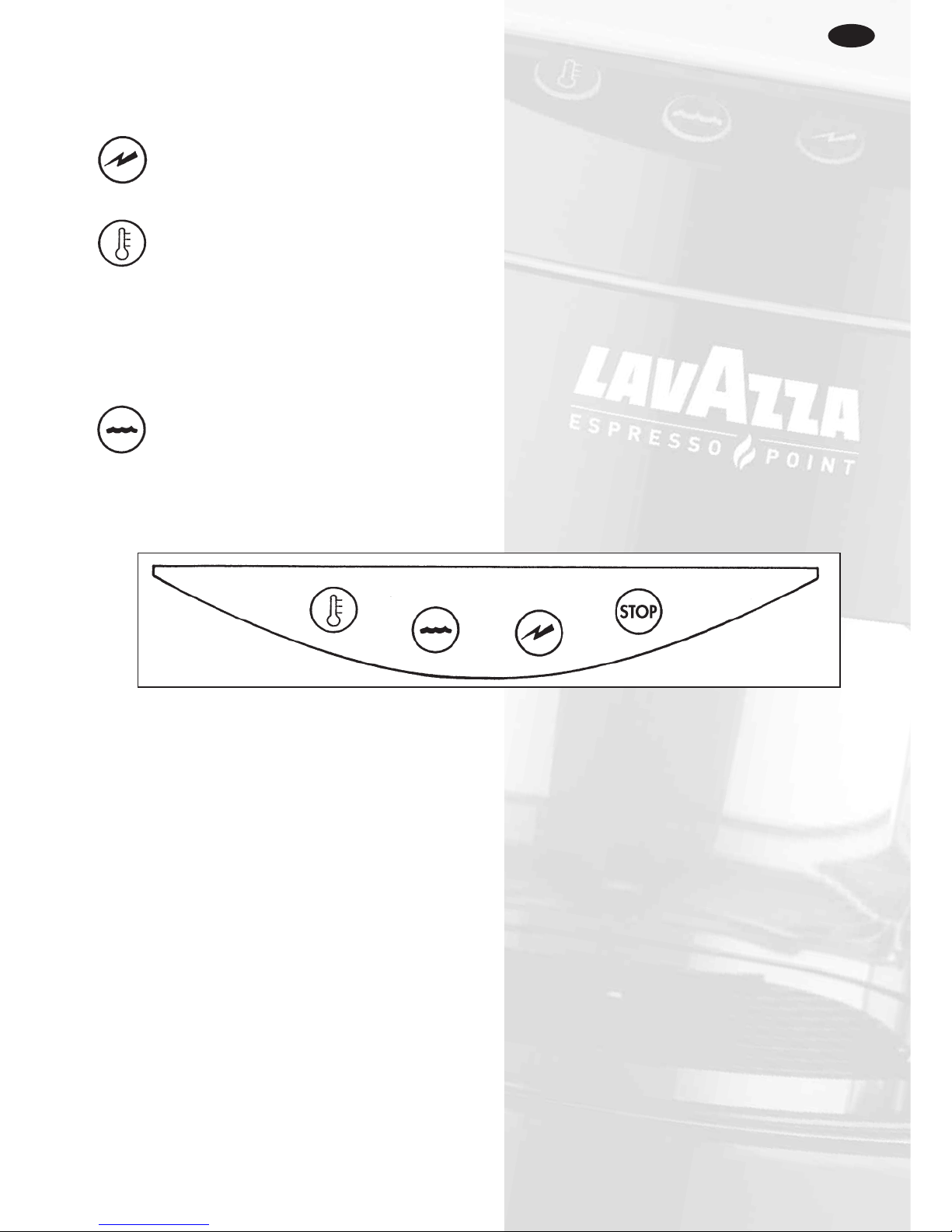

Sul frontalino (fig. 6) si accenderanno le seguenti spie:
Spia rossa “Presenza tensione”.
Essa indica che la macchina è sotto tensione.
Spia arancione intermittente “Controllo temperatura”.
Segnala l’intervento del termostato elettronico. Essa è intermittente quando la cal-
daia non ha raggiunto la temperatura; risulta stabilmente accesa quando la cal-
daia è in temperatura. L’alternanza tra fasi di intermittenza e di fissit può esse-
re irregolare poichè l’elettronica della macchina agisce in modo dinamico sul con-
trollo della temperatura.
Spia verde intermittente “Presenza acqua”.
Segnala la presenza di acqua nel serbatoio. Normalmente accesa, lampeggia se
il livello dell’acqua nel serbatoio è troppo basso.
Fig. 6
PREDISPOSIZIONE FILTRO ANTICALCARE
L'utilizzo di un filtro dell'acqua (accessorio opzionale) migliora la qualit dell'acqua e
allunga la durata dell'apparecchio.
Utilizzare il filtro AquaAroma Crema BRITA®per Lavazza. Per inserire il filtro seguire il
foglio di istruzioni allegato all'accessorio.
Il filtro BRITA®potr essere montato sulla vostra macchina solamente se provvisto di appo-
sito adattatore opzionale (RETROFIT KIT).
Per la corretta installazione seguire le istruzioni fornite con l'adattatore.
I

6
USO DELLA MACCHINA
La “Espresso Point Gettoniera” (EP 2200) è equipaggiabile con gettoniera e cappuccinatore.
La “Espresso Point” (EP 2100) non è predisposta a tale servizio.
Macchina con gettoniera
In questa condizione é necessario introdurre alcune monete per attivare l’erogazione.
Dopo aver disposto una tazzina sulla griglia del vano tazza (fig. 7) le sequenze d’uso
sono:
1° odo
• Introdurre la/le moneta/e nella gettoniera.
• Posizionare la cialda della bevanda desiderata davanti all’apposito vano d’ingresso
e chiudere lo sportello con una leggera pressione (fig. 8). L’introduzione della cialda
avvia automaticamente l’erogazione della bevanda. Il tasto di STOP che appariva
spento si illumina.
2° odo
• Introdurre la cialda e chiudere lo sportello.
• Introdurre la/le moneta/e. L’erogazione è automatica.
• Premere STOP per fermare la macchina.
La macchina è utilizzabile nella configurazione a due prezzi o in quella a prezzo singolo.
Condizione per due prezzi
Quando la quantit di denaro introdotto nella gettoniera coincide con il primo prezzo
impostato è abilitata la sola macchina caffé. Quando la quantit di denaro introdotto
coincide con il secondo prezzo impostato si abilita anche l’eventuale cappuccinatore.
Condizione per un prezzo unico
Quando il denaro viene introdotto nella gettoniera si abilita il funzionamento.
La selezione ed il conseguente comportamento seguono la descrizione gi proposta.

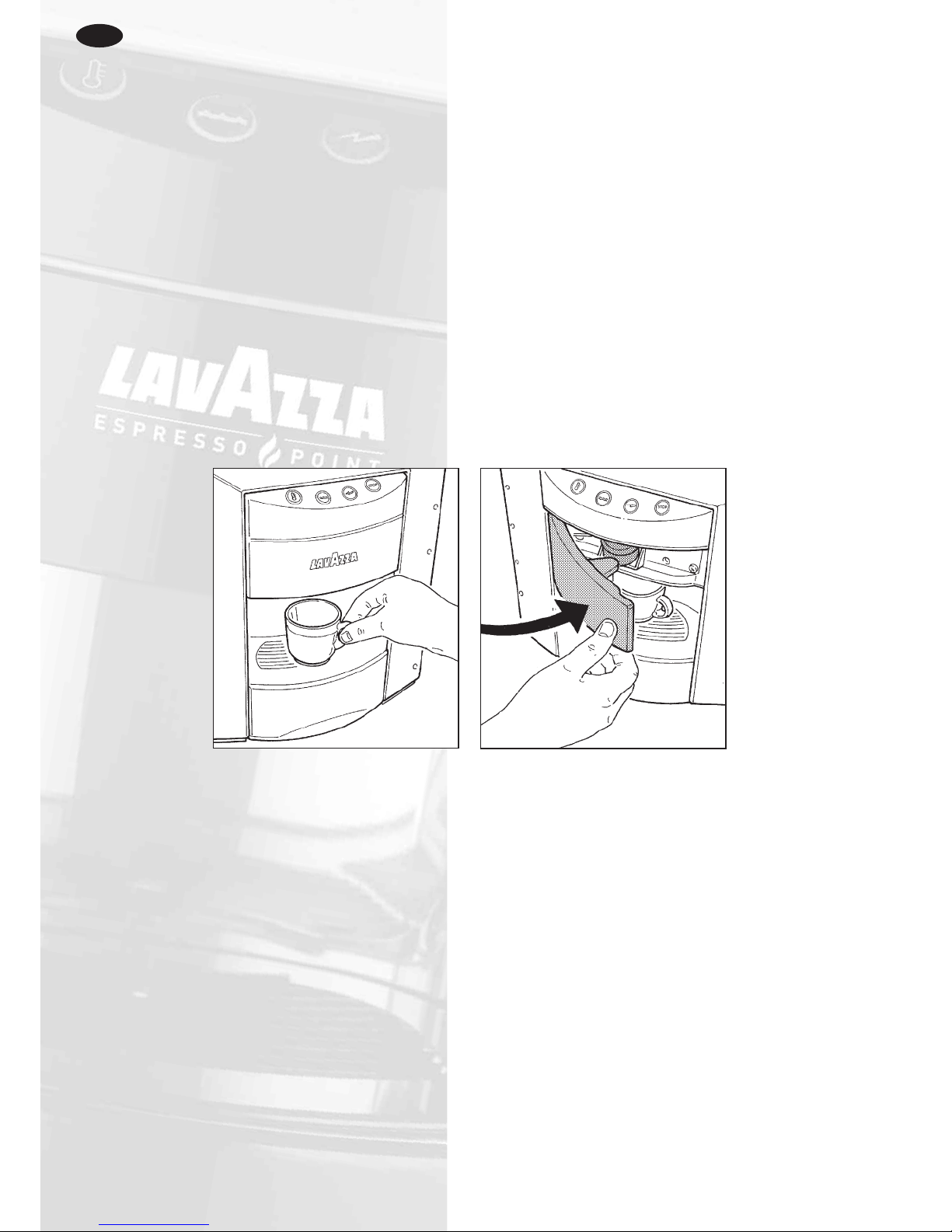

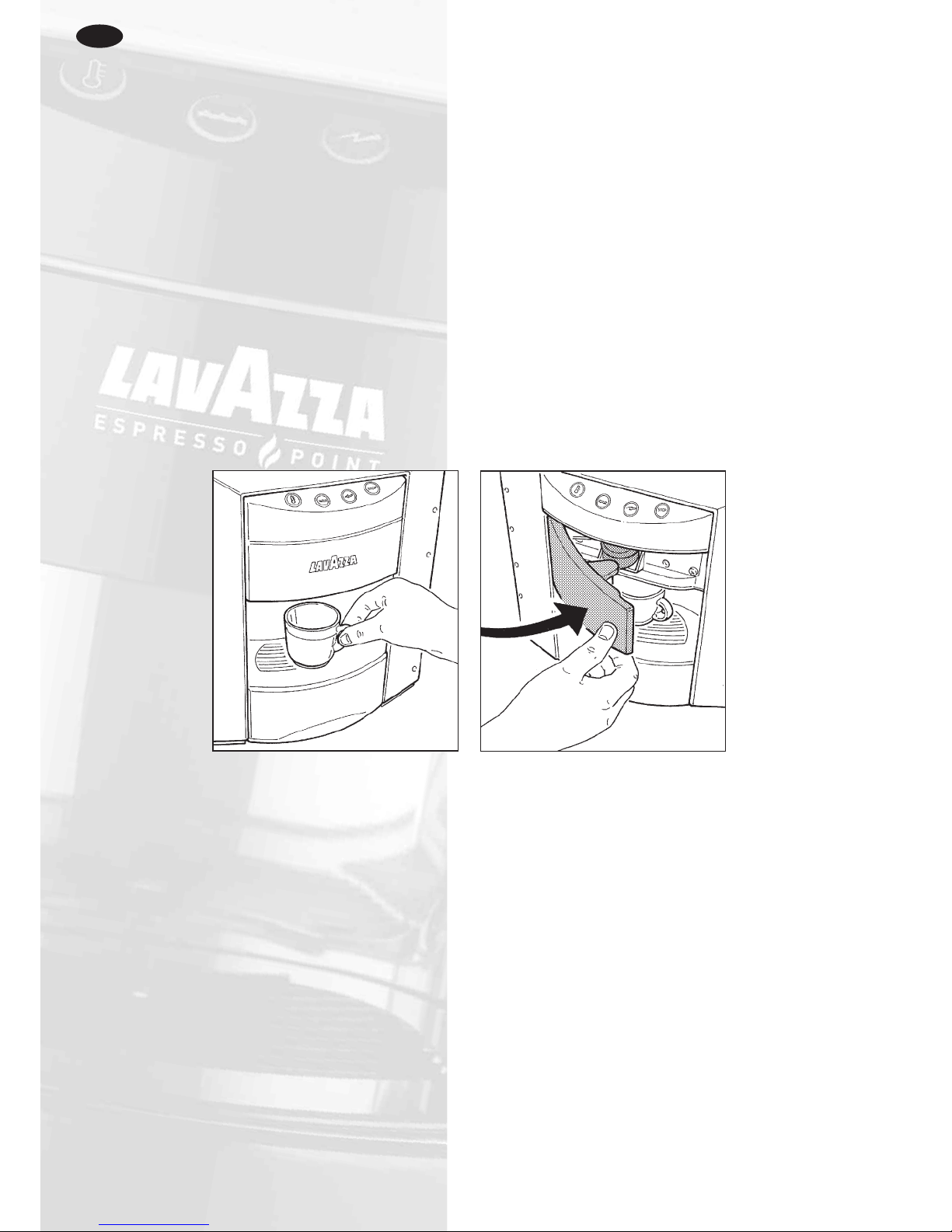

Fig. 7 Fig. 8
I

7
I
Macchina senza gettoniera
Disporre una tazzina sulla griglia del vano tazza (fig. 7). Posizionare la cialda della
bevanda desiderata davanti all’apposito vano d’ingresso e chiudere la leva con una leg-
gera pressione (fig. 8). L’introduzione della cialda avvia automaticamente l’erogazione
della bevanda. Il tasto di STOP, che appariva spento, si illumina.
Durante l’erogazione della bevanda non aprire mai la leva di introduzione cialda.
Raggiunta la quantit di bevanda desiderata premere il pulsante di STOP.
ATTENZIONE
Non utilizzare MAI, per alcun motivo, le proprie
dita per introdurre la cialda all’interno del vano.
NNOO!!
Un temporizzatore automatico interrompe sempre l’erogazione dopo due minuti.
Qualora vi sia una interruzione di corrente la macchina, al ritorno della tensione, risulta
completamente azzerata: per l’erogazione occorre reintrodurre la cialda e l’eventuale get-
tone/i.
La spia luminosa “presenza acqua” lampeggiante segnala la mancanza di acqua nel ser-
batoio: la bevanda in corso verr completata ma la macchina non far ulteriori eroga-
zioni e la gettoniera rifiuter qualsiasi gettone fino al ripristino delle condizioni normali
di funzionamento.
Per l'erogazione del caffè si consiglia un tempo massimo di 90 secondi.
Fig. 9
Ogni cialda introdotta espelle automaticamente la prece-
dente facendola cadere nel cassetto (fig.9).

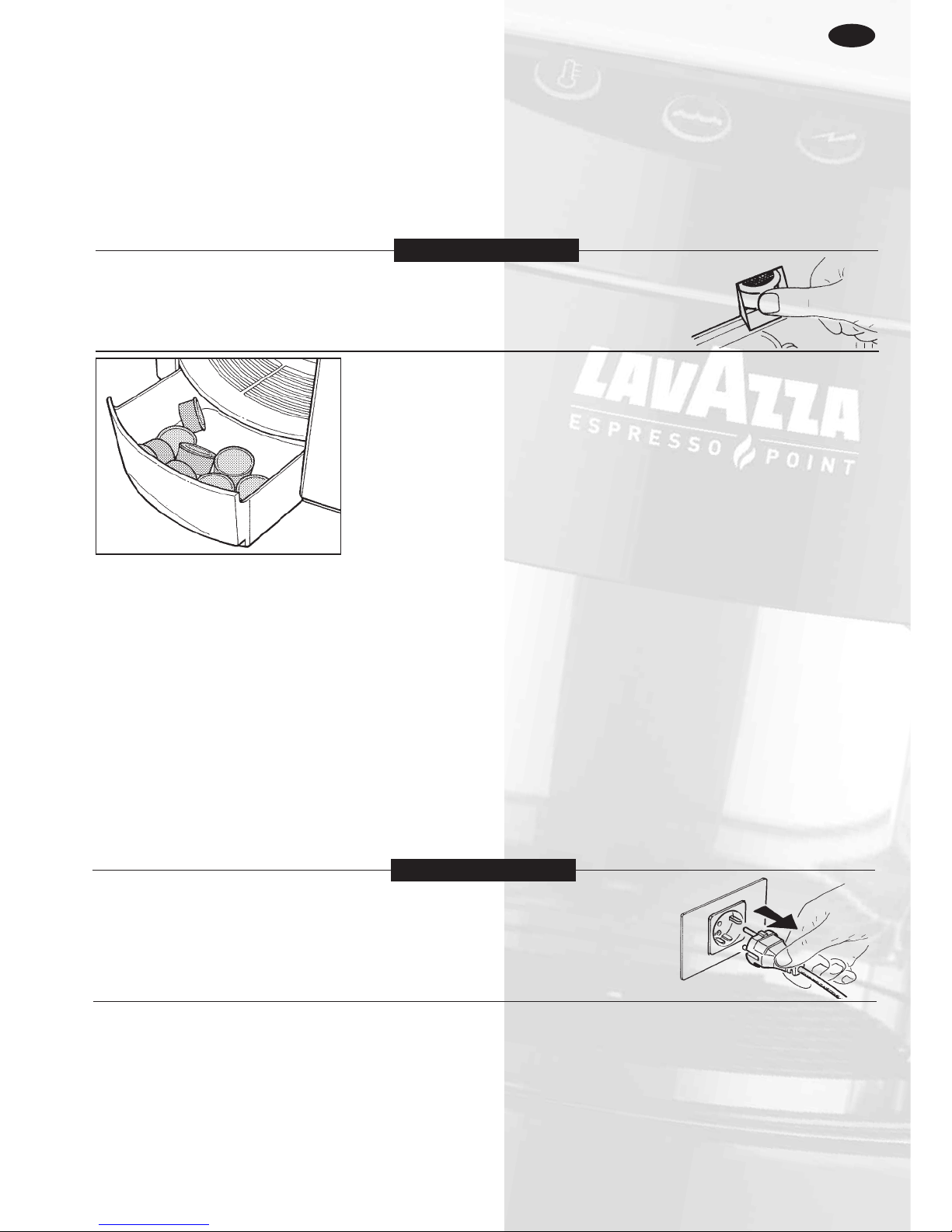

Il cassetto deve essere vuotato quando è pieno di cialde.
PULIZIA
Pulire le parti esterne utilizzando un panno morbido inumidito con sola acqua.
NON usare per nessun motivo materiali abrasivi.
Eliminare dal vano di ingresso cialda eventuali incrostazioni e residui di caffé.
Se necessario, il serbatoio può essere lavato in lavastoviglie.
Le chiavi del coperchio vanno consegnate al personale addetto alla manutenzione o alla
pulizia.
Durante le operazioni di pulizia
staccare la spina dalla presa di corrente.
Non immergere, anche solo parzialmente,
la macchina in acqua per la pulizia.

ATTENZIONE

8
Note:

9
GB
INDEX
TECHNICAL SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . 10
IMPORTANT SAFETY INFORMATION . . . . . . . . . . . . . . . . . . . . 10
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
ARRANGEMENT OF LIME FILTER . . . . . . . . . . . . . . . . . . . . . . . 13
USE OF THE MACHINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
CLEANING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

10
GB
“Espresso Point” is a water heater fitted with a reservoir that works with a disposable fil-
ter “pod” for the required beverage.
TECHNICAL SPECIFICATIONS
Voltage: 230V 50 Hz (EP 2100 - EP 2200)
Total power output: 630 W (EP 2100 - EP 2200)
Overall dimensions 31 x 35 x 28 cm
Weight approx. 9.5 kg (21 lb)
Tank capacity approx. 3,500 cc (0.9 gal)
The collection drawer can hold up to 30 used pods.
The weighted, equivalent, continuous sound pressure (A) is less than 70 dBA
2006/42/CE - 2004/108/CE - 2006/95/CE.
Carefully read all the instructions in this manual before using the machine.
IMPORTANT SAFETY INFORMATION
Do not operate the machine or carry out ordinary maintenance before reading and
understanding the instructions contained in this manual.
The infusion obtained with the machine is a very hot beverage, incorrect use of the
machine may be dangerous.
Don’t touch the hot surfaces.
Keep the enclosed instructions.
Children should be supervised to ensure that they do not play with the appliance.
This appliance is not intended for use by persons (including children) with reduced phy-
sical, sensory or mental capabilities, or lack of experience and knowledge, unless they
have been given supervision or instruction concerning use of the appliance by a person
responsible for their safety.
This appliance is intended to be used in household and similar applications such as:
- staff kitchen areas in shops, offices and other working environments;
- farm houses;
- by clients in hotels, motels and other residential type environments;
- bed and breakfast type environments.
CAUTION

11
GB
Improper machine use during operation, cleaning or maintenance can cause damage.
Before connecting the machine to the mains, make sure the following conditions are com-
plied with:
1) Flat, stable horizontal support surface
To work properly, the “Espresso Point” machine needs to be positioned on a
sufficiently stable horizontal surface to avoid it tipping up or falling accidentally.
2) Good air circulation
The “Espresso Point” machine gets hot so it must therefore be positioned in a large
enough environment to avoid overheating.
Don’t put the machine near electric or gas radiators or inside hot ovens.
3) Suitable Fittings.
The machine “Espresso Point Gettoniera” can be connected to a coin box or to a
Cappuccino delivery device (separately one from the other or simultaneously);
use only appliances suggested by the manufacturing company.
The “Espresso Point” machine is designed to function at:
230 V 50 Hz (EP 2100 - EP 2200).
NEVER insert the machine’s power plug into a socket with a different voltage.
The socket used must be earthed.
Please check the feeder: it must be placed properly on the support surface of the machine
and it mustn’t be put on hot surfaces.
Only components that operate at mains voltage are fitted to the machine. For this reason
NEVER remove the machine’s outer casing or carry out repairs.
Don’t use the machine with a damaged feeder or when the machine doesn’t work properly.
Arrange for repairing the machine before using it again.
Repairs must ONLY be performed by qualified personnel/engineers.
Do not expose the machine to weather conditions and do not immerse in water.

12
Power the machine by connecting its lead with the electrical outlet (Figure 4).
Move the switch on the back of the machine to position “I” (Figure 5).
Fig. 4 Fig. 5

CAUTION
Remember to connect, first, the feeder to the machine, then the feeder must be
placed into the wall socket, then you turn it on. To move the machine, you
have to turn the switch to the position “0”, after you have to disconnect the
wall socket and finally you have to separate the feeder from the machine.
INSTALLATION
Position the machine on a flat, horizontal surface.
Remove the access lid on the right of the tank using the key supplied (Figure 1); release
the central lid (Figure 2), remove the tank (Figure 3) and fill it with drinking water
(preferably with a low lime content).
Fig. 1 Fig. 2 Fig. 3
GB

13
The following LEDs will light up on the front panel (Figure 6):
Flashing red “On”.
Signals that the machine is switched on.
Flashing orange “Temperature Control LED”. It shows that the electronic thermo-
stat is switched on. The LED is flashing when the boiler hasn’t reached the right
temperature; on the contrary it is always on when the boiler has reached the right
temperature. The alternation between intermittent and fixity phases can be irregu-
lar as the electronics of the machine works in a dynamic way on the control of the
temperature.
Flashing green “Water supply level LED”. It shows the level supply of water in the
tank. The LED will flash if the level of the water in the tank is too low.
Fig. 6
GB
ARRANGEMENT OF LIME FILTER
Using a water filter (optional accessory) improves the quality of the water and lengthens
the life of the machine.
Use the AquaAroma Crema BRITA®filter for Lavazza. To insert the filter follow the instruc-
tion sheet enclosed with the accessory.
The BRITA®filter can be installed on the machine only if it has the special optional adap-
tor (RETROFIT KIT).
For correct installation follow the instructions supplied with the adaptor.

14
USE OF THE MACHINE
The “Espresso Point Gettoniera” (EP 2200) can be equipped with a “coin box” and “cap-
puccino” delivery device.
The “Espresso Point” (EP 2100) is not suitable for the above-mentioned uses.
Machine with a coin box
To use this machine it is necessary to insert some coins to get the delivery. After having
placed a cup on the grill of the front opening on the panel, (Figure 7) you will have to fol-
low these instructions:
1st way
• Insert the coin/s in the coin box.
• Place the pod of the chosen drink inside the special front panel opening and close
the lever pushing gently (Figure 8). The pod is pressed inside and the delivery of the
drink will start automatically. The STOP button, which was off, will light up now.
2nd way
• Push the pod in and close the lever.
• Insert the coin/s. The delivery will start automatically.
• Press the STOP button to stop the machine.
The machine can be used at two prices or at one price.
Condition for the two prices
When the amount of money inserted in the coin box coincides with the first price set up,
only the coffee-machine works. When the amount of money inserted coincides with the
second price set up, also the optional “cappuccino” delivery device works.
Condition for one price only.
When you insert money in the coin box the machine will work. The selection and the con-
sequent working will follow the above mentioned description.
Fig. 7 Fig. 8
GB

15
GB
Machine without a coin box.
Place a cup on the grill of the front opening (figure 7). Put the pod of the chosen drink insi-
de the special front opening of the panel and close the lever pushing gently (figure 8). As
soon as the pod is pressed in, the delivery of the drink will start automatically.
The STOP button, which was off, will light up again.
During the delivery of the drink, never open the lever of the front opening on the panel.
When you have reached the quantity of the drink selected, push the STOP button.
CAUTION
Under NO circumstances are you to use your
finger to push the pod into the recess.
NNOO!!
An automatc timer always interrupts the delivery of the drink after only two minutes.
Whenever there is an interruption to electric power supply, the machine goes back to the
zero point, when the power supply is back. For the delivery of drinks you have to insert
the pod again and a token.
The flashing “Water Level LED” means that the water tank is empty: the delivery of the
drink selected will be completed but the machine will not deliver any more drinks and the
coin box will refuse any tokens until the water tank is full again and the machine will start
to operate properly.
For coffee dispensing we suggest a maximum time of 90 seconds.
Fig. 9
Each new pod automatically expels the previous pod
which falls into the drawer (Figure 9).
The tray should be emptied once it is full of pods.
CLEANING
Clean the outer parts of the machine using a damp cloth only.
UNDER NO CIRCUMSTANCES use abrasive materials.
Remove any encrustation and coffee remains from the container insertion compartment.
If necessary, the tank could be washed in the dishwasher.
Keys to the lid should be removed and kept separately from the machine.
Unplug the machine when cleaning it.
Do not immerse the device in water
to clean it, even partially.

CAUTION

16
Notes:

17
F
INDEX
CARACTERISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . 18
REMARQUES IMPORTANTES CONCERNANT LA SECURITE . . . . 18
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
DISPOSITION FILTRE ANTICALCAIRE . . . . . . . . . . . . . . . . . . . . 21
UTILISATION DE LA MACHINE . . . . . . . . . . . . . . . . . . . . . . . . 22
NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

18
F
“Espresso Point” est un bouilleur d’eau doté d’une chaudière et fonctionnant avec un filtre
mono-usage contenant le produit pour la boisson désirée.
CARACTERISTIQUES TECHNIQUES
Tension: 230 V 50 Hz (EP 2100 - EP 2200)
Puissance totale: 630 W (EP 2100 - EP 2200)
Dimensions hors tout 31 x 35 x 28 cm
Capacité du réservoir environ 3500 cc.
Poids environ 9,5 kg
Le tiroir de récolte peut contenir jusqu’ 30 filtres usés.
Le niveau de pression acoustique continu équivalent pondéré (A) est inférieur 70 dBA
2006/42/CE - 2004/108/CE - 2006/95/CE.
Avant la première utilisation, lire attentivement toutes les
instructions reportées dans le présent manuel.
REMARQUES IMPORTANTES CONCERNANT LA SECURITE
Ne jamais faire fonctionner la machine ou en effectuer l’entretien ordinaire avant d’a-
voir parfaitement assimilé les instructions du présent manuel.
Les boissons sortent de la machine à une température élevée et toute mauvaise utilisa-
tion peut être dangereuse.
Ne pas toucher les surfaces chaudes.
Conserver ces instructions.
Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
L'appareil n'est pas indiqué pour être employé par des personnes (y compris les
enfants) aux capacités réduites au niveau physique, sensoriel ou mental, ou bien
n'ayant pas d'expérience et de connaissance de la machine, à moins qu'elles ne soient
supervisionnées ou bien informées par une personne qui est responsable pour leur sécu-
ritè.
Cet appareil est destiné à être utilisé dans les applications ménagères et similaires, tel-
les que :
- dans les zones servant de cuisine, réservées au personnel, dans les magasins, dans
les bureaux et dans d’autres milieux professionnels ;
- dans les usines ;
- utilisation par les clients des hôtels, motels, et autres endroits à caractère
résidentiel ;
- dans les pièces de type bed and breakfast.

ATTENTION
