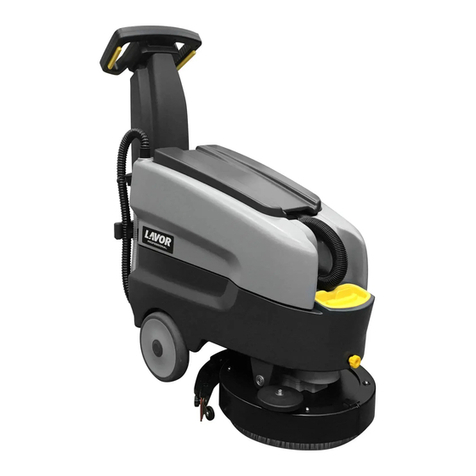

Lavor DYNAMIC A4 Series User manual

ATTENZIONE: leggere le istruzioni prima dell’ utilizzo. WARNING: read the instructions carefully before use. ATTENTION: lire attentivement les istructions avant l’usage. ACHTUNG: die anweisungen bitte vor gebrauch sorgfältig lesen. ADVERTENCIA: leer atentamente las advertencias antes el uso de aparado.
AR
RU
ВНИМАНИЕ: ПЕРЕД ИСПОЛЬЗОВАНИЕМ ПРОЧИТАЙТЕ ИНСТРУКЦИЮ ПО
ЭКСПЛУАТАЦИИ.
LAVASCIUGAPAVIMENTI
FLOOR SCRUBBERS
AUTOLAVEUSES
SCHEURSAUGMASCHINEN
FREGADORAS
ПОЛОМОЕЧНЫЕ МАШИНЫ
SCHROBAUTOMAAT
GULVSKUREMASKIN MED TØRKEFUNKSJON
GULVVASKEMASKINEN
YER YIKAMA VE KURUTMA MAKINESI
INSTRUKCJA OBSŁUGI (Automat myjący)
LET OP: vóór gebruik de gebruiksaanwijzing aandachtig lezen. ADVARSEL: les bruksanvisningen før bruk. PAS PÅ! læs instruktionsbogen før maskinen tages i brug.
TR
DİKKAT: Kullanmadan önce talimatları okuyun UWAGA: przed użyciem przeczytać instrukcje.
Technical data plate
DYNAMIC
A4

ITALIANO PAGINA 10
ENGLISH PAGE 26
FRANÇAIS PAGE 41
DEUTSCH SEITE 57
ESPAÑOL PAGINA 74
РУССКИЙ СТРАНИЦА 98
TÜRK SAYFA 160
90-97
2
NEDERLANDS PAGE 116
NORWEGIAN SIDE 131
DANSK SIDE 145
РOLSKY STR. 175

A
3
3*
4*
5*
6* 7*
8*
9*
10*
12*
11*
1*
2* 40*

B
4
20* 20*23* 23*
22* 22*
21* 21*
13*
14*
15*
16B
17*
18*
13*
19* 19*
16*
3* 3*
Model AC 230V
Model 2 x DC 12 V
Pb-Acido Gel

C
22* 23* 20*
20*
5

6
D
24*
28*
31*
25*
26*
27*
29*
30*

7
E
Model AC 230VModel 2 x DC 12 V
F
33*
34*
35*
37*
36*
38*
39*
32*
40*
41*
42*
43*
33*
34*
35* 32*
13*

8
G
I
H
L
44*
28*
44*
27*
27*
44*
45*
44*
45*

9
M
24*
29*
30*
31*

10
1. SOMMARIO
2. INFORMAZIONI GENERALI
2.1 SCOPO DEL MANUALE
2.2 TERMINOLOGIA E LEGENDA SIMBOLI
2.3 IDENTIFICAZIONE DEL PRODOTTO
2.4 UTILIZZO PROPRIO
2.5 MODIFICHE TECNICHE
3. INFORMAZIONI SULLA SICUREZZA
3.1 RACCOMANDAZIONI FONDAMENTALI
3.2 RUMOROSITÀ E VIBRAZIONI
4. INFORMAZIONI SULLA MOVIMENTAZIONE
4.1 SOLLEVAMENTO E TRASPORTO DELL’IMBAL-
LO
4.2 CONTROLLO ALLA CONSEGNA
4.3 SBALLAGGIO
4.4 MONTAGGIO E REGOLAZIONE DEL MANICO
4.5 SOLLEVAMENTO E TRASPORTO: MACCHINA,
BATTERIA E CARICABATTERIA
5. INFORMAZIONI TECNICHE
5.1 DESCRIZIONE GENERALE
5.2 BATTERIE
5.3 CARICABATTERIE
5.4 BATTERIA
5.5 STRUTTURA E FUNZIONI
5.6 MACCHINA
5.7 CARICABATTERIA
5.8 CONFIGURAZIONE INDICATORE DI SCARICA
BATTERIE
5.9 ACCESSORI
6. INFORMAZIONI INSTALLAZIONE
6.1 PREPARAZIONE BATTERIA
6.2 INSTALLAZIONE E COLLEGAMENTO BATTE-
RIA
6.3 CONFIGURAZIONE CARICABATTERIA
6.4 PREPARAZIONE MACCHINA
7 INFORMAZIONI UTILIZZO
7.1 RICARICA DELLE BATTERIE
7.2 MONTAGGIO E SMONTAGGIO DELLA SPAZ-
ZOLA
7.3 SPOSTAMENTO DELLA MACCHINA
7.4 MONTAGGIO TERGIPAVIMENTO
7.5 SMONTAGGIO TERGIPAVIMENTO
7.6 SOSTITUZIONE DELLE LAME IN GOMMA DEL
TERGIPAVIMENTO
7.7 MONTAGGIO E SMONTAGGIO DEL PARA-
SPRUZZI
7.8 MONTAGGIO, SMONTAGGIO E REGOLAZIO-
NE DEGLI ACCESSORI (SPAZZOLE, TRASCINA-
TORI E DISCHI ABRASIVI)
7.9 RIEMPIMENTO E SCARICO DEL SERBATOIO
SOLUZIONE
7.10 SCARICO DEL SERBATOIO DI RECUPERO
7.11 REGOLAZIONE DELLA QUANTITA’ DELLA
SOLUZIONE DETERGENTE.
7
.12 GUIDA DELLA MACCHINA
7.13 METODO DI LAVORO
7.13.1 PREPARAZIONE ED AVVERTENZE
7.13.2 CONTROLLO STATO DI CARICA DELLA BAT-
TERIA
7.13.3 LAVAGGIO DIRETTO O PER SUPERFICI LEG-
GERMENTE SPORCHE
7.13.4 LAVAGGIO INDIRETTO O PER SUPERFICI
MOLTO SPORCHE
7.13.5 OPERAZIONI POST LAVAGGIO
7.14 NORME SPECIFICHE D’USO DEL MODELLO
AC 230V
8 MANUTENZIONE
8.1 SERBATOI
8.2 FILTRO DELLA SOLUZIONE DETERGENTE
8.3 TUBO DI ASPIRAZIONE
8.4 TERGIPAVIMENTO
8.5 ACCESSORI
8.6 CORPO MACCHINA
8.7 BATTERIE
8.8 MANUTENZIONE PERIODICA
8.9 RICAMBI CONSIGLIATI
9 CONTROLLO DI ESERCIZIO
9.2 RISOLUZIONE DEI PROBLEMI
10. CONDIZIONI DI GARANZIA
10.1 SMALTIMENTO

11
2. INFORMAZIONI GENERALI
2.1 SCOPO DEL MANUALE
Per facilitare la consultazione e la rilettura degli ar-
gomenti di interesse, fare riferimento all’indice posto
all’inizio della sezione della propria lingua.
Il presente manuale è stato redatto dal costruttore e
costituisce parte integrante del prodotto; in quanto
tale deve essere conservato con cura per tutta la vita
della macchina fino alla demolizione.
Il cliente deve accertarsi che gli operatori abbiano
letto o conoscano il contenuto del presente manuale
al fine di attenersi scrupolosamente alle istruzioni qui
descritte.
Solamente la costante osservanza delle indicazioni
fornite in questo manuale permettono di ottenere
i migliori risultati in termini di sicurezza, presta-
zioni, efficacia e durata nel tempo del prodotto ora
in Vostro possesso. Il non attenersi correttamente
a queste regole, potrà potenzialmente provocare
danni all’uomo, alla macchina, alla superficie lavata
ed all’ambiante che in nessun caso potranno essere
imputati al costruttore.
Il presente manuale si riferisce dettagliatamente alla
macchina e fornisce indicazioni e descrizioni relative
esclusivamente a batterie e caricabatteria (opzionali)
di cui disponiamo.
Le batterie ed il caricabatterie sono componenti fon-
damentali per completare la macchina e ne condi-
zionano il funzionamento in termini di autonomia e
prestazioni. Solamente la corretta combinazione fra i
due accessori (batterie e caricabatterie) permette di
ottenere il massimo delle prestazioni ed evita grosse
perdite di denaro. Per informazioni dettagliate a ri-
guardo, è essenziale far riferimento ai manuali speci-
fici di batterie e caricabatterie.
I caricabatterie e le batterie che suggeriamo (opzio-
nali) assicurano la migliore combinazione con la mac-
china ed offrono, oltre ad un’eccezionale versatilità
(caricabatterie), standard qualitativi e prestazionali ai
vertici della categoria.
2.2 TERMINOLOGIA E LEGENDA SIM-
BOLI
Per una maggior chiarezza e per evidenziare in modo
adeguato i vari aspetti delle istruzioni descritte, sono
stati utilizzati termini e simboli che qui di seguito de-
finiti ed illustrati:
- Macchina. Questa definizione sostituisce la deno-
minazione commerciale a cui fa riferimento questo
manuale.
- Operatore. Lo sono le persone che normalmente
utilizzano la macchina, ne conoscono gli aspetti di
funzionamento, ma non hanno competenza tecniche
specifiche per poter eseguire interventi che la richie-
dano.
- Tecnico. Lo sono le persone che possiedono
quell’esperienza, preparazione tecnica, conoscenza
legislativa e normativa che permettono di eseguire
ogni tipo di intervento necessario, con la facoltà di
riconoscere ed evitare possibili pericoli durante l’in-
stallazione, l’uso, la movimentazione e la manuten-
zione della macchina.
- SIMBOLO INDICAZIONE ( ☞ ) Sono informa-
zioni di particolare importanza al fine di evitare guasti
alla macchina.
- SIMBOLO ATTENZIONE (  ) Sono informa-
zioni estremamente importanti al fine di evitare seri
danni alla macchina e all’ambiente in cui si opera.
- SIMBOLO PERICOLO (  ) Sono informazioni
vitali al fine di evitare gravi (o estreme) conseguenze
alla salute delle persone e all’integrità del prodotto e
dell’ambiente in cui opera.
2.3 IDENTIFICAZIONE DEL PRODOTTO
La targa identificativa situata sotto il cruscotto, sopra il
connettore batteria, contiene le seguenti informazioni:
-identificazione del costruttore
-marchio CE
-codice del modello
-modello
-potenza nominale complessiva
-numero di serie (n° di matricola)
-anno di fabbricazione
-peso a massimo carico
2.4 UTILIZZO PROPRIO
La macchina in questione è una lavasciuga pavimenti:
deve essere utilizzata per il lavaggio ed aspirazione di li-
quidi di pavimenti piani, rigidi, orizzontali, lisci o modera-
tamente rugosi, uniformi e liberi da ingombri in ambienti
sia civili che industriali. Ogni altro utilizzo è vietato, Vi
preghiamo di fare riferimento attentamente alle infor-
mazioni sulla sicurezza riportate nel presente manuale.
La lavasciuga distribuisce sulla superficie da trattare
una quantità di soluzione (regolabile opportunamente)
di acqua e detergente mentre le spazzole effettuano la
rimozione dello sporco a terra. L’impianto di aspirazione
di cui la macchina è dotata, attraverso un tergi pavi-
mento a terra, permette di asciugare perfettamente in
un solo passaggio i liquidi e lo sporco appena rimosso
dalle spazzole frontali.
Associando opportunamente un detergente per la pulizia
con i vari tipi di spazzole (o dischi abrasivi) disponibili, la
macchina è in grado di adattarsi a tutte le combinazioni
di tipi di pavimento e sporco.
2.5 MODIFICHE TECNICHE
Questa macchina è stata concepita e costruita in ac-
cordo con i fondamentali requisiti per la sicurezza e la
salute dell’utilizzatore previsti dalle direttive europee,
per questo è stato apposto il marchio CE sull’etichetta
identificativa. Le direttive europee per le quali l’appa-
recchio risulta conforme sono citate nel Certificato di
conformità, allegato al presente manuale. Questo cer-
tificato risulterà invalido qualora l’apparecchio subisca
qualsiasi tipo di modifica non precedentemente accor-
data con il costruttore.
Il costruttore si riserva il diritto di apportare, senza
alcun preavviso, modifiche tecniche al prodotto atte

12
ad aggiornarlo o migliorarlo tecnicamente. Per que-
sto motivo qualche dettaglio della macchina in Vostro
possesso potrà risultare diverso dalle informazioni sui
cataloghi commerciali o dalle stesse raffigurazioni con-
tenute in questo libretto, senza che, per questo, ven-
gano compromesse la sicurezza e le informazioni fornite
a riguardo.
3. INFORMAZIONI SULLA SICUREZZA
3.1 RACCOMANDAZIONI FONDAMEN-
TALI
☞Leggere attentamente il “manuale istruzioni
per l’uso” prima di procedere alle operazioni di
avviamento, impiego, manutenzione, manuten-
zione ordinaria, o qualsiasi altro intervento sulla
macchina.
Rispettare rigorosamente tutte le prescrizioni
contenute nel presente manuale ed in quelli re-
lativi a batterie e caricabatterie (con particolare
attenzione per quelle di attenzione e pericolo).
Il costruttore declina ogni responsabilità per
danni a persone o cose conseguenti all’inadem-
pienza delle suddette prescrizioni.
☞Prima dell’utilizzo della macchina, assicurarsi che ogni
componente sia correttamente posizionato.
La macchina deve essere utilizzata solo da personale
che sia stato addestrato all’impiego, che abbia dimo-
strato la propria capacità e che sia stato espressamente
incaricato all’uso. Per evitare l’uso non autorizzato, cu-
stodire la macchina a riposo in un luogo non accessi-
bile ad estranei, azionare il freno di stazionamento ed
estrarre la chiave dal quadro di comandi.
L’impiego della macchina è vietato ai minori.
Non destinare questa macchina ad usi diversi da
quelli espressamente previsti. Valutare il tipo di edifi-
cio nel quale si opera e rispettare scrupolosamente le
norme e le condizioni di sicurezza lì vigenti.
Non utilizzare la macchina in luoghi non adeguata-
mente illuminati, in ambienti esplosivi, in presenza di
sporco nocivo alla salute (polveri, gas, ecc.), su strade
o passaggi pubblici ed in ambienti esterni in genere.
Il campo di temperatura previsto per l’utilizzo della
macchina è tra +4°C e + 35°C; depositare la macchina
a riposo in un ambiente asciutto e non corrosivo dove la
temperatura sia compresa tra + 10°C e + 50°C.
Il campo di umidità previsto per la macchina in qualsiasi
condizione si trovi è tra 30% e 95%.
Non usare o aspirare mai liquidi, gas, polveri
secche, acidi e solventi (es. diluenti per vernici,
acetone, ecc.), anche se diluiti, infiammabili o
esplosivi (es. benzina, olio combustibile, ecc.);
non aspirare mai oggetti in fiamme od incande-
scenti.
Non impiegare la macchina su pendenza o rampe
superiori al 10 %; in caso di piccole pendenze non
utilizzare la macchina in modo trasversale, manovran-
dola sempre con cautela e non facendo inversioni. Nel
trasporto su rampe o pendenze più elevate, usare la
massima attenzione per evitare ribaltamenti e/o accele-
razioni incontrollate. Utilizzare solamente la velocità più
bassa! Affrontare rampe e/o gradini esclusivamente con
testata spazzole e squeegee sollevati.
Non parcheggiare mai la macchina in pen-
denza.
☞La macchina non deve essere mai lasciata incusto-
dita con motori in moto; abbandonarla solo dopo aver
spento i motori, averla assicurata centro movimenti ac-
cidentali e scollegata dall’alimentazione elettrica.
Nell’uso prestare attenzione a terze persone, in par-
ticolare a bambini presenti nell’ambiente in cui si opera.
Non utilizzare la macchina per il trasporto di persone/
cose o il traino di cose. Non trainare la macchina.
☞Non utilizzare la macchina come banco d’appoggio
per nessun peso e per nessun motivo.
Non ostruire le aperture di ventilazione e di smalti-
mento calore.
Non rimuovere, modificare ed eludere i dispositivi
di sicurezza.
Utilizzare sempre le protezioni individuali per la sicu-
rezza dell’operatore: grembiule o tuta protettiva, scarpe
antiscivolo ed impermeabili, guanti di gomma, occhiali e
cuffie di protezione, mascherine per la protezione delle
via respiratorie. Prima di iniziare a lavorare, togliersi mo-
nili, orologi, cravatte ed altro potenzialmente in grado di
provocare gravi infortuni.
Non mettere le mani tra le parti in movimento.
☞Non impiegare detergenti diversi da quelli previsti e
attenersi alle prescrizioni indicate nelle relative schede
di sicurezza. Raccomandiamo di conservare i detergenti
in luogo inaccessibile ai bambini e inoltre, in caso di
contatto con gli occhi, di lavare immediatamente e ab-
bondantemente con acqua e, in caso d’ingestione, di
consultare immediatamente un medico.
Accertarsi che le prese di corrente per l’alimentazione
del caricabatterie siano collegate ad idonea rete di terra
e che siano protette da interruttori magnetotermici e
differenziali.
Se si equipaggia la macchina con batterie al gel è
essenziale assicurarsi della corretta regolazione dell’in-
dicatore di scarica posizionato sul cruscotto. Rivolgersi
al proprio rivenditore.
E’ indispensabile osservare le istruzioni della casa
produttrice delle batterie ed osservare le disposizioni
del Legislatore. Mantenere le batterie sempre pulite ed
asciutte al fine di evitare correnti di dispersione super-
ficiale. Proteggere le batterie da impurità, per esempio
da polvere metallica.
Non appoggiare utensili sulle batterie: pericolo di cor-
tocircuito e di esplosione.
Nell’uso dell’acido per batterie, osservare scrupolosa-
mente le istruzioni di sicurezza relative.
In presenza di campi magnetici particolarmente elevati,
valutare l’eventuale effetto sull’elettronica di controllo.
Non lavare mal la macchina con getti d’acqua.
☞I fluidi recuperati contengono detergenti, disinfet-
tanti, acqua, materiale organico ed inorganico recu-
perato durante le fasi di lavoro: essi vanno smaltiti
seguendo la vigente legge in materia.
In caso di guasto e/o cattivo funzionamento della
macchina, spegnerla immediatamente (scollegandola

13
dalla rete di alimentazione elettrica o dalle batterie) e
non manometterla.
Rivolgersi ad un centro di assistenza tecnica del costrut-
tore.
Tutte le operazioni di manutenzione o sostituzione
degli accessori devono essere eseguite in ambienti ade-
guatamente illuminati e solamente dopo aver scollegato
la macchina dall’alimentazione elettrica staccando il con-
nettore batteria.
☞Far effettuare qualsiasi genere di intervento sull’im-
pianto elettrico e tutte le operazioni di manutenzione e
riparazione (particolarmente quelle non esplicitamente
descritte in questo manuale) solo a centri assistenza
autorizzati o a personale tecnico specializzato esperto
nel settore e nelle rilevanti norme di sicurezza.
☞E’ consentito solo l‘uso di accessori e ricambi originali
forniti unicamente dal Costruttore
in quanto solo questi offrono la certezza che l’apparec-
chio possa funzionare in modo sicuro e senza inconve-
nienti. Non usare parti smontate da altre macchine o
altri kit come ricambi.
Qualora si decida di non utilizzare più la macchina, si
raccomanda di asportare le batterie e di smaltirle in
modo eco compatibile secondo quanto previsto dalla
norma europea 91/157/EEC o depositarle in un centro
di raccolta autorizzato.
Per lo smaltimento della macchina agire secondo la le-
gislazione vigente nel luogo di utilizzo:
- la macchina va scollegata dalla rete, svuotata da liquidi
e pulita;
- la macchina va quindi scomposta in gruppi di materiali
omogenei (plastiche in accordo a quanto indicato dal
simbolo di riciclabilità, metalli, gomma, imballi). In caso
di componenti contenenti materiali diversi, rivolgersi a
enti competenti; ciascun gruppo omogeneo va smaltito
in accordo alla legge in materia di riciclo.
Si raccomanda inoltre di rendere innocue quelle parti
della macchina suscettibili di pericolo, specialmente per
i bambini.
☞Prima di ogni utilizzo, controllare la macchina, in par-
ticolare, controllare che il cavo di ricarica della batteria
ed il connettore siano in buone condizioni e sicuri per
operare. Se non sono in perfette condizioni, non utiliz-
zare la macchina per nessun motivo prima della ripara-
zione da parte di uno specialista autorizzato.
☞Spegnere immediatamente il motore di aspirazione se
si notano fuoriuscite di schiuma o liquido.
☞Non utilizzare la macchina su pavimenti tessili quali
tappeti, moquette, ecc.
L’utilizzo di cere, detergenti schiumosi o dispersioni
lungo i tubi, possono provocare alla macchina problemi
seri od ostruire gli stessi tubi.
3.2 RUMOROSITÀ E VIBRAZIONI
Vedi l'ultima pagina.
4. INFORMAZIONI SULLA MOVIMENTA-
ZIONE
4.1 SOLLEVAMENTO E TRASPORTO
DELL’IMBALLO
Durante tutte le operazioni di sollevamento o tra-
sporto, assicurarsi di aver saldamente ancorato la
macchina imballata, al fine di evitare ribaltamenti o
cadute accidentali.
Le operazioni di carico e scarico dagli automezzi, de-
vono essere effettuate con illuminazione adeguata.
La macchina imballata deve essere movimentata con
mezzi adeguati, facendo attenzione a non danneg-
giare/urtare l’imballo in nessuna parte, non capovol-
gerlo, ed utilizzare la necessaria cura nell’appoggiarlo
a terra.
☞Tutte queste indicazioni valgono anche per le bat-
terie ed il caricabatterie.
4.2 CONTROLLO ALLA CONSEGNA
☞Al momento della consegna della merce (macchina,
batteria o caricabatteria) da parte del trasportatore,
verificare con attenzione l’integrità dell’imballo e del
suo contenuto. Nel caso quest’ultimo avesse subito
danni, farlo notare al trasportatore, e riservarsi, per
iscritto (selezionare sul documento la dicitura “ri-
serva”), di presentare la richiesta di risarcimento,
prima di accettare la merce.
4.3 SBALLAGGIO
 Indossare gli indumenti protettivi ed utilizzare gli
strumenti adeguati per limitare i rischi di infortunio.
Per la macchina, procedere secondo la seguente se-
quenza
se la macchina è confezionata con involucro in cartone:
- tagliare ed eliminare le regge plastiche con forbice o
tronchese.
- Togliere, sfilando dall’alto, l’involucro in cartone.
- Togliere le buste all’interno e verificarne il contenuto
(manuale di uso e manutenzione, connettore per cari-
cabatterie)
- Togliere le staffe metalliche o regge plastiche che fis-
sano la macchina al pallet.
- Liberare dall’imballo le spazzole ed il tergi pavimento.
- Far scendere la macchina (spingendola all’indietro) dal
pallet utilizzando un piano inclinato ben saldo al pavi-
mento ed al pallet.
Se la macchina è confezionata con gabbia di legno:
- staccare tutte le pareti di legno dal pallet, partendo da
quella superiore.
- Togliere il film protettivo dalla macchina.
- Togliere le staffe metalliche o regge plastiche che fis-
sano la macchina al pallet.
- Liberare dall’imballo le spazzole ed il tergi pavimento
- Far scendere la macchina (spingendola all’indietro) dal
pallet utilizzando un piano inclinato ben saldo al pavi-
mento ed al pallet.
Procedere con le stesse precauzioni ed indicazioni per
togliere dall’imballo il caricabatterie opzionale (estraen-
dolo dall’alto dell’imballo per le maniglie apposite) e la
batteria opzionale.
Allontanata la macchina da tutti gli imballi, si può pro-
cedere al montaggio degli accessori e delle batterie se-
condo il paragrafo specifico.
Si suggerisce di conservare tutti gli elementi dell’im-

14
ballo, poiché potrebbero tornare utili per proteggere la
macchina e gli accessori in un successivo trasporto in
altro luogo o presso centri assistenza autorizzati. Con-
trariamente, gli imballi devono essere smaltiti secondo
quanto previsto dalle leggi vigenti in materia.
4.4 MONTAGGIO E REGOLAZIONE DEL
MANICO
- Infila il manico nella sua sede.
- Fissa il manico alla altezza desiderata e avvita i 2
pomelli (Foto B-21*).
- Infila il tubo di aspirazione nella sua sede sul ser-
batoio di recupero (Foto A-3*).
- Collega il connettore di sicurezza Anderson (Foto
B-18*) alla sua sede (Foto B-17*).
4.5 SOLLEVAMENTO E TRASPORTO:
MACCHINA, BATTERIA E CARICABATTE-
RIA
Non sollevare mai la macchina con un carrello elevatore,
in nessuna zona del telaio esistono le condizioni per poter
effettuare un sollevamento diretto.
Prima della preparazione dell’imballo e del trasporto, oc-
corre:
- Svuotare il serbatoio recupero ed il serbatoio soluzione.
- Smontare il tergi pavimento e le spazzole o trascinatori
- Scollegare e togliere le batterie.
Sistemare la macchina sul pallet originale (o su uno equiva-
lente che ne regga il peso e che ne contenga gli ingombri)
con un piano inclinato.
Ancorare saldamente al pallet la macchina e lo squeegee
con staffe metalliche o altro comunque adeguato al peso
degli elementi.
Sollevare il pallet con la macchina per caricarlo sul mezzo
di trasporto.
Ancorare saldamente la macchina ed il pallet con funi colle-
gate al mezzo di trasporto.
Alternativamente, se si dispone di mezzi di trasporto privati,
con rampe inclinate, si può procedere a spingere diretta-
mente la macchina senza pallet, assicurandosi comunque di
proteggere tutti i componenti e la macchina stessa da urti
violenti, umidità, vibrazioni, movimenti accidentali, durante
il trasporto.
I cassoni delle batterie sono previsti di fori per l’aggancio di
attrezzi adeguati alla movimentazione.
Per il sollevamento o l’inserimento (nel vano macchina)
della batteria, servirsi esclusivamente di personale e mezzi
adeguati (cavi, golfari, ecc.) all’operazione e a supportare il
peso dei carichi in questione. Utilizzare per il trasporto, le
stesse precauzioni ed indicazioni suggerite per la macchina
unite alle indicazioni dello specifico manuale del costrut-
tore.
Il caricabatterie può essere trasportato sui supporti di cui
dispone, sia verticalmente che orizzontalmente, utilizzare le
stesse precauzioni ed indicazioni previste per la macchina
unite a quelle previste nello specifico manuale.
5. INFORMAZIONI TECNICHE
5.1 DESCRIZIONE GENERALE
5.2 BATTERIE
Indipendentemente dalla tipologia di costruzione, le presta-
zioni di una batteria si indicano con una capacità sempre
riferita ad un periodo di scarica. Un altro valore importante
sono il numero di scariche possibili. La capacità è espressa
in ampere per ora (Ah), mentre il periodo di scarica si in-
dica generalmente in 20 ore (C20 oppure 20h, oppure non
espressamente indicato) o 5 ore (C5 oppure 5h). I cicli di
scarica/carica sono l’indicazione del numero di volte che la
batteria supporta la carica nelle migliori condizioni e cioè
indicano la vita utile della batteria rispettando tutti gli ac-
corgimenti previsti.
Quindi la capacità di una stessa batteria, varia a seconda di
quanto velocemente ne utilizzo l’energia (la corrente), per
questo i valori della capacità espressi in C5 o C20 variano
così sensibilmente. E’ fondamentale considerare questi fat-
tori al fine di effettuare un corretto raffronto fra i prodotti
disponibili sul mercato e quanto noi offriamo.
Su questa macchina possono essere montate due tipi di
batterie diversi per costruzione e caratteristiche.
- Batteria a moduli corazzati tubolari al Pb-Acido: richie-
dono il controllo periodico del livello dell’elettrolito in ogni
elemento !
Se un elemento rimane scoperto dalla soluzione acida, si
ossida in 24 ore e le prestazioni di quell’elemento vengono
permanentemente compromesse.
Fare riferimento al manuale delle batterie per evitare
rischi fisici ed economici.
- Batteria a moduli al gel: questo tipo di batterie non richie-
dono manutenzione, non richiedono particolari ambienti per
la ricarica (in quanto non emettono gas nocivi) e quindi
sono fortemente consigliate.
Non è assolutamente scontato che batterie e carica-
batterie con le stesse caratteristiche tecniche di quelli che
offriamo diano risultati analoghi, solamente una perfetta
compatibilità fra questi elementi (batterie al Pb-Acido, bat-
terie al gel e caricabatterie) tutelano le prestazioni, la vita
utile, la sicurezza ed il valore economico investito
5.3 CARICABATTERIE
Questo tipo di carica batterie ad alta frequenza con-
sente un’ottima ricarica delle batterie prolungandone
l’autonomia e la vita e, grazie alla possibilità di essere
configurato, rappresenta una soluzione molto versatile;
lo stesso caricabatterie può essere infatti utilizzato sia
per batterie al Pb-Acido che per batterie al gel.
Non è assolutamente scontato che batterie e
caricabatterie con le stesse caratteristiche tecni-
che di quelli che offriamo diano risultati analoghi,
solamente una perfetta compatibilità fra questi
elementi (batterie al Pb-Acido, batterie al gel e ca-
ricabatterie) tutelano le prestazioni, la vita utile, la
sicurezza ed il valore economico investito.
5.4 BATTERIA
Se fornite, le batteria al Pb-Acido (se non a carica a
secco) o al gel, sono già pronte per l’installazione:
Colore rosso polo positivo
Colore nero polo negativo.

15
5.5 STRUTTURA E FUNZIONI
5.6 MACCHINA
Foto A
1* Volante
2* Leva di comando (uomo presente)
3* Tubo di aspirazione
4*
Cofano di aspirazione e di accesso al serbatoio di
recupero
5* Serbatoio di recupero
6* Serbatoio soluzione
7* Tappo tubo di scarico serbatoio di recupero
8* Tubo di scarico serbatoio di recupero
9* Tappo riempimento del serbatoio soluzione
10* Pomello di regolazione della direzione
11* Disco paracolpi
12* Paraspruzzi
Foto B
13* Pannello di controllo
14* Coperchio della scheda elettronica
15* Caricabatterie incorporato
16B Presa del cavo di alimentazione del carica-
batterie
16* Cavo di alimentazione (solo AC 230V)
17* Sede del connettore di sicurezza delle bat-
terie (Anderson)
18* Connettore di sicurezza delle batterie (An-
derson)
19*
Leva di comando sollevamento del tergipavi-
mento
20* Ruota posteriore
21* Pomelli di fissaggio e regolazione del ma-
nico
Foto C
22* Rubinetto di regolazione del flusso di uscita
della soluzione detergente
23* Tappo di scarico del serbatoio della solu-
zione detergente e filtro
(20* Ruota posteriore)
Foto D
24* Bulloni di fissaggio lame del tergipavimento
25* Listello anteriore di bloccaggio della lama
del tergipavimento
26* Lama anteriore del tergipavimento
27* Raccordo di innesto del tubo di aspirazione
28* Pernio di fissaggio del tergipavimento
29* Lama posteriore del tergipavimento
30*
Listello di bloccaggio della lama del tergipa-
vimento
31* Pomelli smontaggio lame del tergipavi-
mento
Foto E
(13*) Pannello di controllo
32* Interruttore generale ON/OFF:
Indicatore luminoso “Led” acceso = ON
Indicatore luminoso “Led” spento = OFF
33* Interruttore motore spazzola:
Indicatore luminoso “Led” acceso = ON
Indicatore luminoso “Led” spento = OFF
34* Interruttore motore aspirazione:
Indicatore luminoso “Led” acceso = ON
Indicatore luminoso “Led” spento = OFF
35* Interruttore di sgancio spazzola:
Indicatore luminoso “Led” acceso = ON
Indicatore luminoso “Led” spento = OFF
36* Indicatore luminoso stato di carica batterie
37* Indicatore luminoso “Led” verde
batteria carica
38* Indicatore luminoso “Led” giallo
batteria carica 50%
39* Indicatore luminoso “Led” rosso
batteria scarica
Foto F
40* Filtro di aspirazione
41* Vano batterie con batterie 2 x 12V
42* Schema di connessione delle batterie
43* Galleggiante
Foto G
44* Supporto del tergipavimento
(28*) Pernio di fissaggio del tergipavimento
Foto H
45* Pomello di fissaggio del tergipavimento
(27*) Raccordo di innesto del tubo di aspira-
zione
44* Supporto del tergipavimento
Foto I
45* Pomello di fissaggio del tergipavimento
(27*) Raccordo di innesto del tubo di aspira-
zione
44* Supporto del tergipavimento
Foto L
44* Supporto del tergipavimento
Foto M
(24*) Bulloni di fissaggio lame del tergipavi-
mento
(29*) Lama posteriore del tergipavimento
(30*) Listello di bloccaggio della lama del ter-
gipavimento
(31*) Pomelli smontaggio lame del tergipavi-
mento

16
5.7 CARICABATTERIA
Se fornito, fare riferimento al corrispondente libretto.
5.8 CONFIGURAZIONE INDICATORE DI
SCARICA BATTERIE
Al momento dell’acquisto della lavasciuga la scheda
elettronica è configurata per il funzionamento con
batterie al GEL. Qualora si intenda equipaggiare la
lavasciuga con batterie al Pb-Acido occorre agire
come segue:
- Svitare le 4 viti del coperchio della scheda elettro-
nica (Foto B-14*).
- Scollegare i copri fastom del filo bianco
5.9 ACCESSORI
Chi Vi ha fornito la macchina potrà illustrarVi l’elenco
completo ed aggiornato di tutti gli accessori disponi-
bili quali spazzole, trascinatori, dischi, ecc.
6. INFORMAZIONI INSTALLAZIONE
6.1 PREPARAZIONE BATTERIA
Le caratteristiche tecniche delle batterie utilizzate
devono corrispondere a quelle indicate nel paragrafo
delle informazioni tecniche. L’utilizzo di batterie di-
verse può provocare seri danni alla macchina o può
richiedere ricariche più frequenti.
Durante l’installazione o qualsiasi tipo di manuten-
zione delle batterie, l’operatore deve essere munito
degli accessori protettivi adeguati per evitare infor-
tuni. Operare lontano da fiamme libere, non corto-
circuitare i poli delle batterie, non causare scintille
e non fumare.
Le batterie vengono normalmente fornite cariche con
soluzione acida (per quelle al Pb-Acido) e pronte per
l’impiego, seguire comunque il manuale allegato alla
batteria ed attenersi attentamente alle indicazioni
sulla sicurezza e sulle modalità d’impiego contenute.
6.2 INSTALLAZIONE E COLLEGAMEN-
TO BATTERIA
Queste operazioni devono essere eseguite da per-
sonale specializzato.
Assicurarsi che i due serbatoi siano vuoti, in caso
contrario svuotarli seguendo la procedura specifica.
- Sollevare e togliere il serbatoio di recupero, in que-
sto modo si ha accesso dall’alto, al vano batteria.
(Foto B-17*)(Foto B-18*) Staccare il connettore
Anderson del cablaggio batterie dal connet-
tore Anderson del cablaggio macchina.
Prendere sempre in mano i connettori, non tirare mai
i cavi.
Fissare il cablaggio batteria alla batte-
ria collegando i morsetti esattamente e solo
sui poli contraddistinti dallo stesso simbolo
(cablaggio rosso “+”, cablaggio nero “-“)! Un
eventuale cortocircuito della batteria può pro-
vocare esplosioni.
Verificato che tutti i comandi sul pannello siano in
posizione “0” o comunque di riposo, collegare il con-
nettore della batteria a quello della macchina.
Chiudere il vano batteria (abbassando il serbatoio
di recupero) facendo attenzione a non schiacciare
alcun cablaggio.
6.3 CONFIGURAZIONE CARICABATTE-
RIA
Al momento dell’acquisto della lavasciuga il carica-
batterie integrato è configurato per il funzionamento
con batterie al GEL. Per cambiare le impostazioni del
caricabatteria consultare il manuale del costruttore.
6.4 PREPARAZIONE MACCHINA
Prima di iniziare a lavorare, indossare scarpe anti-
scivolo, guanti ed ogni altro dispositivo di protezione
personale indicato dal fornitore del detergente impie-
gato o richiesto dall’ambiente in cui si opera.
☞Eseguire le seguenti operazioni prima di iniziare a
lavorare, fare riferimento ai relativi paragrafi per una
dettagliata descrizione di queste fasi:
Controllare il livello di carica della batteria e proce-
dere alla ricarica, se necessario.
Montare le spazzole o i dischi trascinatori (con i dischi
abrasivi) del tipo opportuno per la superficie ed il
lavoro da svolgere.
Montare il tergi pavimento, verificare che sia ben fis-
sato, collegato al tubo di aspirazione e con le lamine
di asciugatura non eccessivamente usurate.
Verificare che il serbatoio di recupero sia vuoto, se
così non fosse svuotarlo completamente.
Controllare e chiudere completamente il comando di
rilascio della soluzione detergente.
Riempire il serbatoio soluzione attraverso il foro po-
steriore con acqua pulita e detergente non schiumo-
geno in concentrazione adeguata.
☞Per evitare pericoli, si consiglia di prendere dime-
stichezza con i movimenti della macchina, facendo
delle prove su una superficie ampia e senza ostacoli.
Per ottenere i migliori risultati in termini di pulizia e
durata dell’apparecchiatura suggeriamo alcune sem-
plici, ma importanti procedure:
- Individuare l’area di lavoro, allontanando i possibili
ostacoli d’intralcio; se la superficie è molto ampia,
operare per aree rettangolari contigue e parallele fra
loro.
- Scegliere una traiettoria di lavoro rettilinea ed ini-
ziare a lavorare dalla zona più remota per evitare di
ripassare su aree già pulite.
7 INFORMAZIONI UTILIZZO
7.1 RICARICA DELLE BATTERIE
Preparare e controllare il carica batterie seguendo il
paragrafo specifico.
Se la macchina è equipaggiata con batterie Pb-Acido,
ricaricare solo in un luogo ben ventilato, sollevare e
togliere il serbatoio superiore ed aprire i tappi delle
batterie.
Seguire il manuale di utilizzo e sicurezza del co-
struttore delle batterie (vedi paragrafo manutenzione

17
batterie).
Se la macchina è equipaggiata con batterie al gel
(senza manutenzione), seguire le sottostanti istru-
zioni.
Se la macchina è dotata di batterie al Pb-Acido,
controllare regolarmente l’intensità del liquido degli
elementi con il densimetro: se uno o più elementi
risultassero scarichi e gli altri completamente carichi,
la batteria è danneggiata e va quindi sostituita o ri-
parata (fare riferimento al manuale di servizio della
batteria.
Chiudere i tappi degli elementi ed abbassare il ser-
batoio superiore.
Trattenere i connettori con le mani, non tirarli per
i cavi.
7.2 MONTAGGIO E SMONTAGGIO DELLA
SPAZZOLA
Non lavorare mai senza la spazzola o il disco tra-
scinatore con disco abrasivo perfettamente installati
sulla macchina.
Per il montaggio:
Posizionare la spazzola sul pavimento;
Sollevare il tergipavimento tramite l’apposita leva
(Foto B-19*).
Impugnare il volante (Foto A-1*) e facendo leva su
di esso sollevare la parte anteriore della macchina
ruotandola sulla ruota posteriore (Foto C-20*);
posizionarla sopra la spazzola facendo attenzione che
la flangia di aggancio della spazzola si trovi sotto l’in-
nesto metallico della macchina.
Accendere la macchina tramite (Foto E-32*) l’inter-
ruttore generale sul pannello comandi (Foto E-13*).
Selezionare la rotazione della spazzola tramite l’appo-
sito interruttore (Foto E-33*) ed avviare la rotazione
della spazzola azionando la leva di comando (Foto
A-2*) : in questo modo la spazzola si aggancia au-
tomaticamente.
Per il montaggio del disco trascinatore seguire la
stessa procedura.
 Non permettere che la lunghezza delle setole
della spazzola si riduca al di sotto di 1 cm.
 Non permettere che lo spessore dei dischi abra-
sivi si riduca al di sotto di 1 cm.
Lavorare con la spazzola troppo consumata o con il
disco abrasivo troppo sottile può provocare danni alla
macchina ed al pavimento.
Controllare regolarmente lo stato di usura di questi
componenti prima di iniziare il lavoro.
Per lo smontaggio o la sostituzione:
Sollevare il tergipavimento tramite l’apposita leva
(Foto B-19*).
Impugnare il manubrio (Foto A-1*) e facendo leva su
di esso sollevare la parte anteriore della macchina
ruotandola sulle ruote posteriori;
Selezionare lo sgancio della spazzola tramite l’appo-
sito interruttore (Foto E-33*) ed avviare la rotazione
della spazzola azionando le leve di comando (Foto
A-2*);
rilasciare la leva di comando per fermare la rotazione
della spazzola:
in questo modo la spazzola si sgancia automatica-
mente.
Per lo smontaggio del disco trascinatore seguire la
stessa procedura.
7.3 SPOSTAMENTO DELLA MACCHINA
Per lo spostamento della macchina non in fase di la-
voro, operare come indicato di seguito:
Spengere la macchina tramite (Foto E-32*) l’inter-
ruttore generale sul pannello comandi (Foto E - 13*)
Sollevare il tergipavimento tramite l’apposita leva
(Foto B-19*).
Impugnare il manubrio (Foto A-1*) e facendo leva su
di esso sollevare la parte anteriore della macchina
ruotandola sulle ruote posteriori.
Mantenendo la macchina in tale condizione, spingerla
dove necessario per il lavoro o il rimessaggio.
7.4 MONTAGGIO TERGIPAVIMENTO
Abbassare il tergipavimento tramite l’apposita leva
(Foto B-19*).
Infilare i perni di fissaggio del tergipavimento (Foto
G-28*) nei fori situati sul supporto del tergipavi-
mento (Foto G-44*).
Fissare il tergipavimento al supporto avvitando i due
pomelli (Foto H-45*) sui perni di fissaggio del tergi-
pavimento (Foto H-28*).
Inserire saldamente il tubo di aspirazione prove-
niente dalla macchina nel raccordo di innesto posto
sul corpo del tergipavimento (Foto H-27*).
7.5 SMONTAGGIO TERGIPAVIMENTO
Abbassare il tergipavimento tramite l’apposita leva
(Foto B-19*).
Scollegare il tubo di aspirazione dal raccordo di inne-
sto posto sul corpo del tergipavimento (Foto I-27*).
Svitare i due pomelli (Foto I-45*).
Sollevare il supporto del tergipavimento (Fotp L-40*).
Sfilare il tergipavimento.
7.6 SOSTITUZIONE DELLE LAME IN
GOMMA DEL TERGIPAVIMENTO
Smontare il tergipavimento dal suo supporto ( vedi
7.5).
Svitare completamente i pomelli (Foto D-31*) e ri-
muovere il listello di bloccaggio della lama del tergi-
pavimento (Foto D-30*).
Sfilare i bulloni di fissaggio (Foto D-24*) e rimuovere
il listello di bloccaggio anteriore (Foto D-25*); rimuo-
vere le lame in gomma dal corpo del tergipavimento
tirandole da un’estremità.
Per sostituire le lame in gomma, ripetere la proce-

18
dura al contrario iniziando dalla lama anteriore;
bloccare i bulloni di fissaggio (Foto D-24*) incastran-
doli nelle corrispondenti aperture quadrate sul corpo
del tergipavimento.
Riposizionare la lama posteriore (Foto D-29*) e il
listello di bloccaggio (Foto D-30*), fissandoli con i
pomelli (Foto D-31*).
7.7 MONTAGGIO E SMONTAGGIO DEL
PARASPRUZZI
- Svitare le 2 viti del paraspruzzi (Foto A-12*)
- Svitare la vite del paracolpi (Foto A-11*)
- Aprire il gancio (Foto A-12*)
- Sfilare il paraspruzzi
7.8 MONTAGGIO, SMONTAGGIO E RE-
GOLAZIONE DEGLI ACCESSORI (SPAZZO-
LE, TRASCINATORI E DISCHI ABRASIVI)
Non lavorare mai senza spazzole o trascinatori
e dischi abrasivi perfettamente installati sulla mac-
china.
Per il montaggio:
Assicurarsi che il piatto spazzole sia in posizione sol-
levata, altrimenti sollevarlo seguendo l’indicazione
nel paragrafo specifico.
Assicurarsi che interruttore generale sul pannello
comandi sia in posizione spenta "0".
Posizionare le spazzole sotto il piatto lavante, facendo
attenzione che la flangia di aggancio della spazzola si
trovi sotto l’innesto metallico della macchina.
Abbassare il piatto lavante ed avviare la rotazione
della spazzola tramite l’apposito interruttore: in que-
sto modo la spazzola si aggancia automaticamente.
Per il montaggio del disco trascinatore seguire la
stessa procedura.
Non permettere che la lunghezza dei fili delle
spazzole si riduca al di sotto di 1 cm.
Non permettere che lo spessore dei dischi abrasivi
si riduca al di sotto di 1 cm.
Lavorare con spazzole troppo consumate o dischi
abrasivi troppo sottili, può provocare danni alla mac-
china ed al pavimento.
Controllare regolarmente lo stato di usura di questi
componenti prima di iniziare il lavoro.
Per lo smontaggio o la sostituzione:
Assicurarsi che il piatto spazzole sia in posizione sol-
levata, altrimenti sollevarlo seguendo l’indicazione
nel paragrafo specifico.
Assicurarsi che interruttore generale sul pannello
comandi sia in posizione spenta "0".
Tenendo fra le mani le spazzole (o i dischi trascina-
tori) sotto il piatto, ruotarle nel senso di rotazione
ed abbassarle per liberarle dal piatto guida.
7.9 RIEMPIMENTO E SCARICO DEL SER-
BATOIO SOLUZIONE
La temperatura dell’acqua o del detergente
immesso non deve essere superiore ai 50°C
☞Ad ogni riempimento del serbatoio soluzione,
provvedere sempre a svuotare il serbatoio solu-
zione.
Per il carico:
- Togliere il tappo dalla macchina (Foto A-9*).
- Lasciare un dislivello tra la bocca del tappo ed il
livello del liquido.
- Aggiungere la quantità richiesta del prodotto chi-
mico, considerando la quantità percentuale (%) del
fornitore, riferita alla capacità del serbatoio pieno
indicata nella scheda del prodotto.
- Utilizzare esclusivamente prodotti idonei al pavi-
mento ed allo sporco da rimuovere.
La macchina è stata progettata per essere
impiegata con detergenti non schiumogeni e
biodegradabili, specifici per lavapavimenti.
L’utilizzo di altri prodotti chimici, (come ad
esempio ipoclorito di sodio, ossidanti, solventi
od idrocarburi) può danneggiare o distruggere
la macchina.
- Seguire le norme di sicurezza specificate nel rela-
tivo paragrafo e sul contenitore del detergente.
- Per una lista completa dei detergenti adeguati di-
sponibili, contattare il costruttore della macchina.
- Aggiungere il detergente sempre dopo aver riem-
pito di acqua il serbatoio, per evitare il formarsi di
schiuma all’interno.
Non lasciare incustodita la gomma dell’acqua per
il riempimento ed inserirla completamente nel ser-
batoio, potrebbe spostarsi e bagnare parti delicate
della macchina.
- Chiudere il coperchio del serbatoio.
Per lo scarico:
- Svitare il tappo posti nella zona inferiore della mac-
china (Foto C-23*) ed attendere il completo svuota-
mento del serbatoio.
- Dopo lo svuotamento, riavvitare saldamente il
tappo di scarico.
7.10 SCARICO DEL SERBATOIO DI RE-
CUPERO
Lo scarico delle acqua sporche deve essere effet-
tuato in linea con le normative nazionali. L’utilizzatore
ha la completa responsabilità di assicurare il rispetto
di queste regole.
Quando è terminata la soluzione detergente, prima di
procedere al riempimento, occorre sempre svuotare
il serbatoio di recupero.
In generale, si può svuotare il serbatoio di recupero
tutte le volte che lo si desidera, anche in fasi inter-
medie del ciclo di lavoro.
Svuotare sempre il serbatoio di recupero prima
di sollevarlo, al fine di evitare problemi per la salute
personale e danni alla macchina.
Il volume del serbatoio di raccolta è superiore a
quello per la soluzione, per cui non si dovrebbe mai

19
verificare una situazione di potenziale pericolo per
il motore di aspirazione, ad ogni buon conto, c’è un
galleggiante (Foto F-43*) di sicurezza che inter-
viene spegnendo il motore di aspirazione, qualora il
livello di liquido sporco sia eccessivo.
Se per qualche motivo si nota una perdita di
acqua o schiuma da sotto i serbatoi, spegnere imme-
diatamente il motore di aspirazione e procedere allo
svuotamento del serbatoio di raccolta.
Per scaricare il serbatoio:
Guidare la macchina nel luogo adatto per lo scarico
dell’acqua sporca, preferibilmente in prossimità di un
WC o di uno scolo fognario (osservare le regole na-
zionali per lo smaltimento delle acque reflue).
Spegnere la macchina.
Staccare dal gancio il tubo di scarico (Foto A-7*)(Foto
A-8*) e tenendolo in al to, togliere i l tappo di chiusura.
Abbassare il tubo di scarico verso il punto selezio-
nato.
L’operazione di svuotamento può essere interrotta
rapidamente e per ogni esigenza, semplicemente te-
nendo in alto il tubo di scarico.
Verificare la quantità di sporco residuo nel serbatoio
e, se necessario, lavarlo internamente attraverso il
foro di ispezione.
Terminato lo svuotamento del serbatoio, tappare il
tubo di scarico e fissarlo al sostegno dietro la mac-
china.
☞ Il tappo del tubo di scarico deve essere chiuso
perfettamente, senza far passare aria, altrimenti si
avrà una perdita di depressione che causerà un’im-
perfetta asciugatura.
7.11 REGOLAZIONE DELLA QUANTITA’
DELLA SOLUZIONE DETERGENTE.
E’ possibile regolare il flusso di uscita della soluz-
ione detergente mediante il rubinetto posizionato
sopra il gruppo spazzola.
Posizionare la leva di regolazione del flusso della
soluzione detergente in una posizione intermedia
tra la chiusura e l’apertura massima in base al
tipo di pulizia da eseguire.
Rubinetto chiuso
Rubinetto parzialmente aperto
Rubinetto completamente aperto
7 .12 GUIDA DELLA MACCHINA
Modello AC 230V
Collegare alle rete il cavo di alimentazione (Foto
B-16*) tramite una prolunga.
Azionare l’interruttore generale (Foto E-32*) sulla
posizione ON.
Azionare l’interruttore di accensione della spazzola
(Foto E-33*)
la spazzola inizierà a girare solo azio-
nando la leva di comando (Foto A-2*).
Azionare l’interruttore di accensione dell’aspira-
zione (Foto E-34*).
Aprire il rubinetto soluzione ruotando la leva do-
saggio detergente (Foto C-22*).
Abbassare il gruppo aspirante tramite la leva di
sollevamento del tergipavimento (Foto B-19*).
Eseguire il lavaggio del pavimento, procedendo
lentamente in avanti tirando la leva di comando
(Foto A-2*) per azionare la spazzola; al rilascio
della leva di comando la rotazione della spazzola
si interromperà dopo alcuni secondi.
Ricordarsi di sollevare il tergipavimento prima di
retrocedere per evitare guasti al tergipavimento.
Modello DC 2 x 12V
Verificare la connessione del connettore batterie,
posto sotto il serbatoio di recupero (Foto B-17*)
Azionare l’interruttore generale (Foto E-32*).
Dal caricabatteria incorporato (Foto B-15*) con-
trollare lo stato di carica della batteria (Foto E-36).
Azionare l’interruttore di accensione della spazzola
(Foto E-33*)
la spazzola inizierà a girare solo azio-
nando la leva di comando (Foto A-2*).
Azionare l’interruttore di accensione dell’aspira-
zione (Foto E-34*).
Aprire il rubinetto soluzione ruotando la leva do-
saggio detergente (Foto C-22*).
Abbassare il gruppo aspirante tramite la leva di
sollevamento del tergipavimento (Foto B-19*).
Eseguire il lavaggio del pavimento, procedendo
lentamente in avanti tirando la leva di comando
(Foto A-2*) per azionare la spazzola; al rilascio
della leva di comando la rotazione della spazzola
si interromperà dopo alcuni secondi.
Ricordarsi di sollevare il tergipavimento prima di
retrocedere per evitare guasti al tergipavimento.
7.13 METODO DI LAVORO
7.13.1 PREPARAZIONE ED AVVERTENZE
Liberare la superficie da trattare (con strumenti ido-
nei quali aspiratori, spazzatrici, ecc.) da ogni residuo
solido libero. Se non si procede con questa opera-
zione preliminare, lo sporco solido potrebbe impedire
il corretto funzionamento del tergi pavimento, com-
promettendo la perfetta asciugatura.
Questa macchina deve essere guidata esclusiva-
mente da personale addestrato.

20
7.13.2 CONTROLLO STATO DI CARICA
DELLA BATTERIA
La sequenza di luci dell’indicatore di stato di ca-
rica (Foto E-36*) si spegne progressivamente fino
all’esaurimento della carica della batteria. Quando
si accende la luce rossa (Foto E-39*) , spegnere il
motore spazzole, chiudere l’erogazione soluzione,
terminare eventualmente di asciugare il piccolo re-
siduo umido e portarsi presso il luogo del carica-
batterie per procedere alla ricarica della batteria.
Le batterie si possono danneggiare irri-
mediabilmente se il livello di carica residua
si riduce troppo (vedere il manuale di uso
della batteria), non forzare la scarica della
batteria oltre i limiti fissati dalle sicurezze,
spegnendo e riaccendendo la chiave od in
nessun altro modo.
7.13.3 LAVAGGIO DIRETTO O PER SUPER-
FICI LEGGERMENTE SPORCHE
Lavaggio ed asciugatura in un unico passaggio.
Preparare la macchina come descritto preceden-
temente e utilizzarla come descritto nel paragrafo
7.12.
☞Mai utilizzare la macchina senza soluzione de-
tergente, si potrebbe danneggiare il pavimento.
7.13.4 LAVAGGIO INDIRETTO O PER SU-
PERFICI MOLTO SPORCHE
Lavaggio ed asciugatura in diversi passaggi.
Preparare la macchina come descritto preceden-
temente.
Prima operazione:
Eseguire il lavaggio come descritto nel paragrafo
7.11 senza però procedere all’asciugatura del pa-
vimento.
Lasciare che la soluzione detergente faccia
effetto sullo sporco, secondo quanto indi-
cato nelle informazioni relative al deter-
gente utilizzato.
Seconda operazione:
Procedere come spiegato nel paragrafo prece-
dente del “Lavaggio Diretto” (7.13.3) per proce-
dere anche con l’asciugatura del pavimento.
☞Mai utilizzare la macchina senza soluzione de-
tergente, si potrebbe danneggiare il pavimento.
7.13.5 OPERAZIONI POST LAVAGGIO
Chiudere l’erogazione del detergente.
Dopo aver asciugato completamente la superficie
da eventuali leggere tracce d’acqua, attendere
qualche secondo, poi sollevare il tergipavimento e
spegnere il motore d’aspirazione.
Dirigersi verso un punto adatto di scarico dei ser-
batoi; svuotare e pulire i serbatoi (vedere il para-
grafo 7.10).
Spegnere la macchina.
Procedere, se necessario, alla ricarica della batte-
ria (vedere il paragrafo relativo).
7.14 NORME SPECIFICHE D’USO DEL
MODELLO AC 230V
Il modello DC 12V può essere messo in funzione
solamente se la tensione (voltaggio) indicata sulla
targhetta corrisponde a quella a disposizione nello
stabile e se la presa di corrente è fornita di messa
a terra.
Non danneggiare il cavo di alimentazione, non
schiacciarlo e non strapparlo.
Non passare sopra il cavo di alimentazione con la
macchina. Il cavo potrebbe avvolgersi negli organi
in movimento causando un corto circuito.
ATTENZIONE!!! - Il modello 230 V ha parti
in tensione o percorse da corrente, il con-
tatto con le quali può provocare gravi lesioni
e persino la morte.
- Prima di qualunque operazione sulla macchina è
necessario scollegare la stessa dalla rete elettrica.
- Non toccare mai cavi elettrici difettosi o che pre-
sentino segni d’usura.
- Prima di accedere all’impianto elettrico occorre
disinserire la macchina e staccarla dalla presa di
corrente.
- Qualora si riscontrassero nei cavi elettrici difetti,
danni o screpolature, sostituirli immediatamente
con ricambi originali.
- I collegamenti a rete devono essere protetti al-
meno contro gli spruzzi d’acqua.
- Per il collegamento a rete della macchina
utilizzare solo prolunghe conformi alle nor-
mative di sicurezza in vigore.
- La presa di rete a cui la macchina è collegata
deve esser provvista di interruttore salvavita.
- E’ assolutamente vietato l’uso della macchina in
prossimità di piscine o specchi d’acqua.
SITUAZIONI D’EMERGENZA
In casi d’emergenza:
- Scollegare immediatamente la macchina
dalla rete elettrica.
- Applicare immediatamente le misure di
pronto soccorso.
In caso di incidente, la macchina non deve essere
rimessa in funzione prima di essere stata esami-
nata da un tecnico autorizzato dal costruttore.
8 - MANUTENZIONE
Assicurarsi che l'interruttore generale sul pan-
nello comandi sia in posizione spenta e scollegare
il connettore batteria dal cablaggio della macchina
(Foto B-17*)(Foto B-18*).
☞Far eseguire gli interventi sull’impianto elettrico
e tutte le operazioni di manutenzione e ripara-
zione (particolarmente quelle non esplicitamente
descritte in questo manuale) solo a centri assi-
