LDI SAFCO 1706 User manual

990000011: 1 of 10; Rev C; Rev Date 20-APR-2021
1706
For questions or concerns, please call 1-888-971-6225
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
Si vous avez des questions pour poser ou les préoccupations
pour exprimer, connecter au 1-888-971-6225
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
Si usted tiene preguntas o preocupaciones,
por favor llame 1-888-971-6225
de 7:30 AM a 5:00 PM (Hora Central) (Operadores que hablan inglés)
Instructions
PRODUCT WARRANTY is available online at: www.safcoproducts.com
INSTRUCTIONS
INSTRUCCIONES
• LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
• LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
Hospitality Appliance Hutch
Huche d’appareils d’accueil
Conejera de Electrodomésticos para Hostelería
Minneapolis, MN 55428
www.safcoproducts.com
an LDI Company
Safco Products Company, Minneapolis, MN 55428

TOOLS REQUIRED: Phillips Screwdriver, Flathead Screwdriver, and Hammer
OUTILS REQUIS : Tournevis cruciforme, Tournevis à Tête Plate, et Marteau
HERRAMIENTAS REQUERIDAS: Destornillador Phillips, Destornillador de Cabeza Plana, y Martillo
990000011: 2 of 10; Rev C; Rev Date 20-APR-2021 Safco Products Company, Minneapolis, MN 55428
A
B
C
D
E
F
G
H
I
J
Top Panel /Panneau Supérieur / Panel Superior 1 440000007§
Left Side Panel /Panneau Latéral Gauche / Panel Lateral Izquierdo 1 420000017§
Right Side Panel /Panneau Latéral Droit / Panel Lateral Derecho 1 420000018§
Upper Back Panel /Panneau Arrière Supérieur / Panel Trasero Superior 1 410000024§
Lower Back Panel /Panneau Arrière Inférieur / Panel Trasero Inferior 1 410000023§
Small Shelf /Petite Étagère / Estante Pequeño 1 445000011§
Small Partition Panel /Petit Panneau de Partition / Panel de Partición Pequeño 1 420000019§
Large Shelf /Grande Étagère / Estante Grande 1 445000010§
Microwave Shelf /Micro-Ondes Étagère / Estante de Microondas 1 445000009§
Back Panel /Panneau Arrière / Panel Posterior 1 420000020§
CODE /
CODIGO

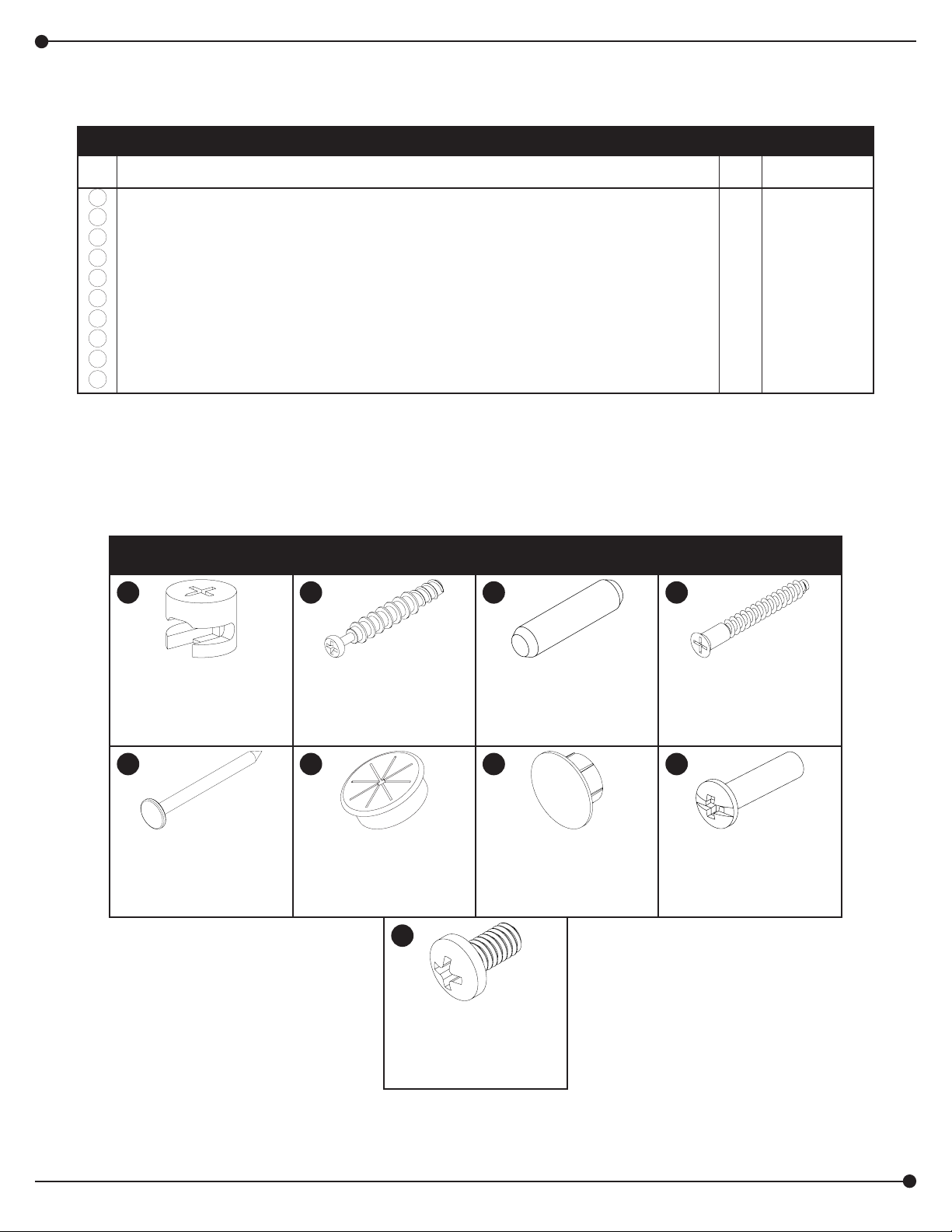

PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS
DESCRIPTION / DESCRIPTION /DESCRIPCIÓN PART NO. /
NODE PIECE /
NO. DE PIEZA
QTY. /
QUANTITÉ/
CANTIDAD
§Note: When corresponding about parts, be sure to state color: Asian Night/Black (AN), Mahogany (MH), Vanilla Stix (VS).
§Noter: Quand correspondre au sujet de parties, soyez sûr d’afrmer la couleur: Nuit Asiatique/Noir (AN), Acajou (MH), Vanille Stix (VS).
§Note: Al corresponder sobre las piezas, esté seguro declarar el color: Noche asiática/Negro (AN), Caoba (MH), Stix de Vainilla (VS).
Hardware Pack / Paquet Matérial / Paquete Material:
900000354
K
Cam 15mm X 12.3mm
Came 15mm X 12.3mm
Leva 15mm X 12.3mm
Qty. / Qté. / Cant. 22
920000310
L
Cam Post 44.5mm
Poteau de Came 44.5mm
Poste de Leva 44.5mm
Qty. / Qté. / Cant. 22
920000504
M
Wood Dowel 8mm X 30mm
Cheville en Bois 8mm X 30mm
Pasador de Madera 8mm X 30mm
Qty. / Qté. / Cant. 18
92000309
N
Screw 5mm X 40mm
Vis 5mm X 40mm
Tornillo 5mm X 40mm
Qty. / Qté. / Cant. 4
905000439
S
Screw 1/4”-20 X 1/2”
Vis 1/4”-20 X 1/2”
Tornillo 1/4”-20 X 1/2”
Qty. / Qté. / Cant. 2
7005
O
Nail 3/4” X 16 Gauge
Clou 3/4” X 16 Jauge
Uña 3/4” X 16 Calibre
Qty. / Qté. / Cant. 20
V23
P
Grommet 60mm
Oeillet 60mm
Ojal 60mm
Qty. / Qté. / Cant. 1
920000056
Q
Hole Plug
Bouchon de Trou
Tapón de Agujero
Qty. / Qté. / Cant. 4
920000550
R
Binding Barrel 1/4”-20 X 1 1/4”
Baril de Reliure 1/4”-20 X 1 1/4”
Barril de Unión 1/4”-20 X 1 1/4”
Qty. / Qté. / Cant. 2
905000477

990000011: 3 of 10; Rev C; Rev Date 20-APR-2021 Safco Products Company, Minneapolis, MN 55428
O
A
M
D
J
B
C
Q
LNHIE P G K F

990000011: 4 of 10; Rev C; Rev Date 20-APR-2021 Safco Products Company, Minneapolis, MN 55428
1
2
(2)K(4)M
(6)K(4)M
D
K
M
M
M
M
K
A
K
K

990000011: 5 of 10; Rev C; Rev Date 20-APR-2021 Safco Products Company, Minneapolis, MN 55428
3
4
(4)K(4)M
(6)K(4)U
H
I
M
M
K
K
M
M
K
K

990000011: 6 of 10; Rev C; Rev Date 20-APR-2021 Safco Products Company, Minneapolis, MN 55428
5
6(2)L(2)M
(4)K
F
K
G
L
M

990000011: 7 of 10; Rev C; Rev Date 20-APR-2021 Safco Products Company, Minneapolis, MN 55428
7
8
Be sure to tighten all the cams as you go. All nished edges facing outward.
Assurez-vous de serrer toutes les cames au fur et à mesure. Tous les bords nis tournés vers l’extérieur.
Asegúrese de apretar todas las levas sobre la marcha. Todos los bordes terminados mirando hacia afuera.
(20)L
B
A
C
H
B
G
F
CB
LL
I

990000011: 8 of 10; Rev C; Rev Date 20-APR-2021 Safco Products Company, Minneapolis, MN 55428
9
10
(4)N
E
N
N
B
C
When installing, patterned side on the inside, and brown side facing out.
Lors de l’installation, côté à motifs à l’intérieur et côté brun à l’extérieur.
Al instalar, el lado estampado en el interior y el lado marrón hacia afuera.
B
J
O
C
E
D
(20)
(20)O

990000011: 9 of 10; Rev C; Rev Date 20-APR-2021 Safco Products Company, Minneapolis, MN 55428
11
12 (1)P(4)Q
C
P
B
Q
Q
Use screws from cabinet backsplash to attach.
Utiliser les vis du dosseret de l’armoire pour xer.
Use tornillos del protector contra salpicaduras del gabinete para sujetarlo.
E

990000011: 10 of 10; Rev C; Rev Date 20-APR-2021 Safco Products Company, Minneapolis, MN 55428
13
Step only for ganging multiple cabinets together, use cabinet hardware to connect the cabinets.
Étape uniquement pour joindre plusieurs armoires, utilisez le matériel d’armoire pour joindre les armoires.
Paso solo para unir varios gabinetes, use hardware de gabinete para unir gabinetes.
(2)R(2)S
B
S
RC
