LDI SAFCO 1702 User manual

990000007: 1 of 11; Rev C; Rev Date 16-JUN-2021
1702
For questions or concerns, please call 1-888-971-6225
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
Si vous avez des questions pour poser ou les préoccupations
pour exprimer, connecter au 1-888-971-6225
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
Si usted tiene preguntas o preocupaciones,
por favor llame 1-888-971-6225
de 7:30 AM a 5:00 PM (Hora Central) (Operadores que hablan inglés)
Instructions
PRODUCT WARRANTY is available online at: www.safcoproducts.com
INSTRUCTIONS
INSTRUCCIONES
• LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
• LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
Hospitality Base Cabinet; Two Door
Cabinet de Bas Hospitalité; Deux Portes
Gabinete Base para Hostelería; Dos Puertas
Minneapolis, MN 55428
www.safcoproducts.com
an LDI Company
Safco Products Company, Minneapolis, MN 55428

990000007: 2 of 11; Rev C; Rev Date 16-JUN-2021 Safco Products Company, Minneapolis, MN 55428
A
B
C
D
E
F
G
H
I
J
K
L
Top Panel /Panneau Supérieur / Panel Superior 1 440000004§
Bottom Panel /Panneau Du Bas / Panel Inferior 1 410000019§
Left Side Panel /Panneau Latéral Gauche / Panel Lateral Izquierdo 1 420000013§
Right Side Panel /Panneau Latéral Droit / Panel Lateral Derecho 1 420000014§
Lower Back Panel /Panneau Arrière Inférieur / Panel Trasero Inferior 1 410000017§
Upper Back Panel /Panneau Arrière Supérieur / Panel Trasero Superior 1 410000018§
Toe Kick Panel /Panneau Coup de Pied D’orteil / Panel de Patada del Dedo del Pie 1 420000015§
Cross Support Panel /Panneau de Support Croisé / Panel de Soporte Cruzado 1 410000021§
Backsplash Panel /Panneau de Dosseret / Panel de Protector Contra Salpicaduras 1 440000006§
Left Door /Porte Gauche / Puerta Izquierda 1 435000003§
Right Door /Porte Droite / Puerta Derech 1 435000004§
Shelf /Étagère / Estante 2 445000008§
CODE /
CODIGO

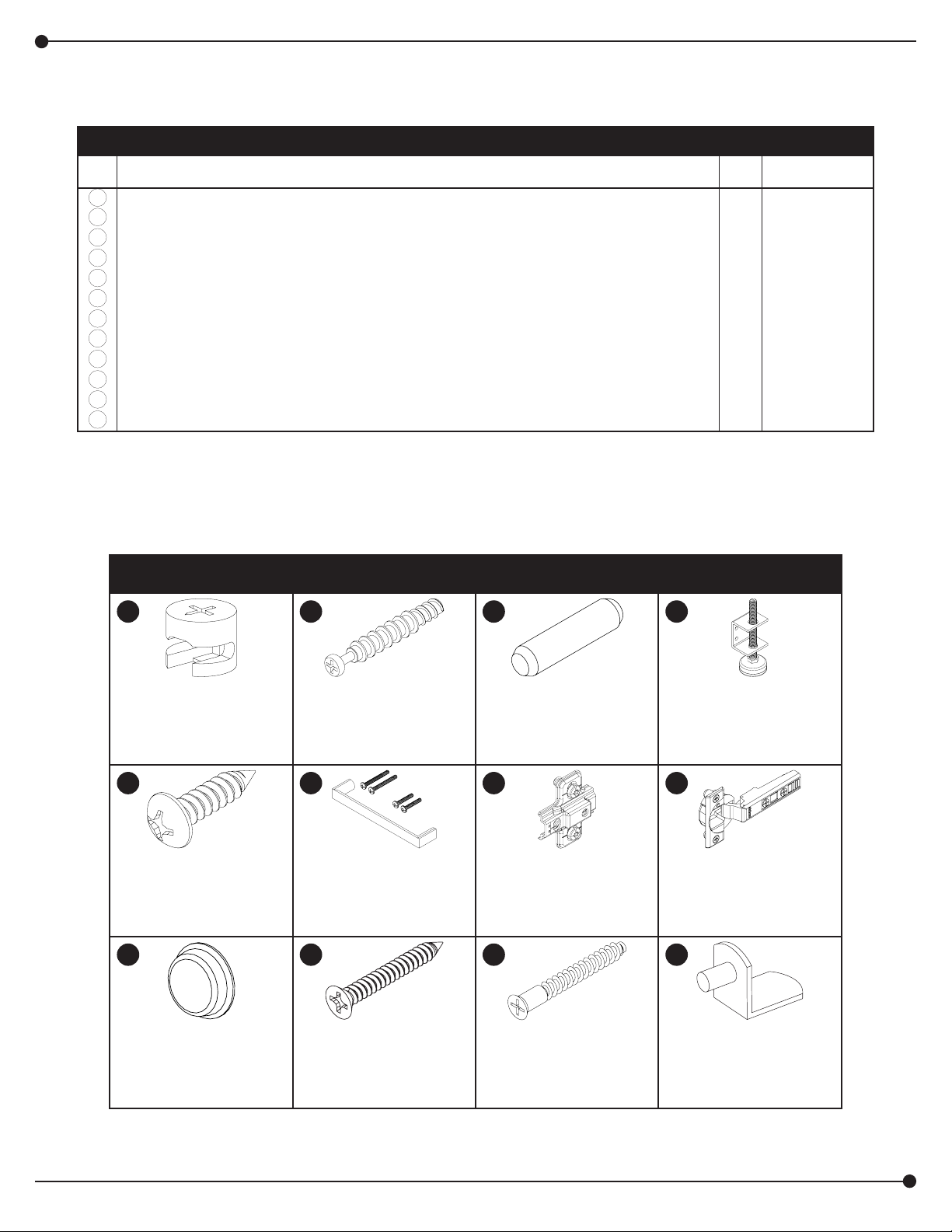

PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS
DESCRIPTION / DESCRIPTION /DESCRIPCIÓN PART NO. /
NODE PIECE /
NO. DE PIEZA
QTY. /
QUANTITÉ/
CANTIDAD
§Note: When corresponding about parts, be sure to state color: Asian Night/Black (AN), Mahogany (MH), Vanilla Stix (VS).
§Noter: Quand correspondre au sujet de parties, soyez sûr d’afrmer la couleur: Nuit Asiatique/Noir (AN), Acajou (MH), Vanille Stix (VS).
§Note: Al corresponder sobre las piezas, esté seguro declarar el color: Noche asiática/Negro (AN), Caoba (MH), Stix de Vainilla (VS).
Hardware Pack / Paquet Matérial / Paquete Material:
900000350
M
Cam 15mm X 12.3mm
Came 15mm X 12.3mm
Leva 15mm X 12.3mm
Qty. / Qté. / Cant. 18
920000310
N
Cam Post 44.5mm
Poteau de Came 44.5mm
Poste de Leva 44.5mm
Qty. / Qté. / Cant. 18
920000504
O
Wood Dowel 8mm X 30mm
Cheville en Bois 8mm X 30mm
Pasador de Madera 8mm X 30mm
Qty. / Qté. / Cant. 22
92000309
P
Leveler Assembly
Assemblage du Niveleur
Ensamblaje del Nivelador
Qty. / Qté. / Cant. 4
960000004
U
Bumper
Pare-chocs
Parachoque
Qty. / Qté. / Cant. 4
920000434
V
Screw #8 X 1 1/4”
Vis #8 X 1 1/4”
Tornillo #8 X 1 1/4”
Qty. / Qté. / Cant. 2
905000060
W
Screw 5mm X 40mm
Vis 5mm X 40mm
Tornillo 5mm X 40mm
Qty. / Qté. / Cant. 8
905000439
X
Shelf Bracket
Support D’étagère
Soporte para Estantes
Qty. / Qté. / Cant. 8
920000050
S
Hinge Mounting Plate
Plaque de Montage de Charnière
Placa de Montaje de Bisagra
Qty. / Qté. / Cant. 4
920000569
T
Hinge Arm
Bras de Charnière
Brazo de Bisagra
Qty. / Qté. / Cant. 4
920000568
Q
Screw #8 X 1/2”
Vis #8 X 1/2”
Tornillo #8 X 1/2”
Qty. / Qté. / Cant. 16
905000470
R
Handle & Screws #8-32 X 1” & 1½”
Poignée avec Vis #8-32 X 1" & 1½"
Mango con Tornillos #8-32 X 1½"
Qty. / Qté. / Cant. 2
925000001
TOOLS REQUIRED: Phillips Screwdriver, Flathead Screwdriver, and Rubber Mallet
OUTILS REQUIS : Tournevis cruciforme, Tournevis à Tête Plate, et Maillet en Caoutchouc
HERRAMIENTAS REQUERIDAS: Destornillador Phillips, Destornillador de Cabeza Plana, y Mazo de Goma

990000007: 3 of 11; Rev C; Rev Date 16-JUN-2021 Safco Products Company, Minneapolis, MN 55428
IW
Y
A
N
J
C
X
R
TS
UPQ
GV
E
FH
BL
K
D
O
M
AA
Z
R
CC
Screw 1/4”-20 X 1/2”
Vis 1/4”-20 X 1/2”
Tornillo 1/4”-20 X 1/2”
Qty. / Qté. / Cant. 2
7005
BB
Binding Barrel 1/4”-20 X 1 1/4”
Baril de Reliure 1/4”-20 X 1 1/4”
Barril de Unión 1/4”-20 X 1 1/4”
Qty. / Qté. / Cant. 2
905000477
Z
Grommet 60mm
Oeillet 60mm
Ojal 60mm
Qty. / Qté. / Cant. 2
920000056
Y
Grommet 80mm
Oeillet 80mm
Ojal 80mm
Qty. / Qté. / Cant. 1
920000057
AA
Hole Plug
Bouchon de Trou
Tapón de Agujero
Qty. / Qté. / Cant. 4
920000550

990000007: 4 of 11; Rev C; Rev Date 16-JUN-2021 Safco Products Company, Minneapolis, MN 55428
1
2(6)M(6)O
(6)N
N
N
A
Unused holes.
Trous inutilisés.
Agujeros no utilizados.
B
O
OM
M
Unused holes.
Trous inutilisés.
Agujeros no utilizados.

990000007: 5 of 11; Rev C; Rev Date 16-JUN-2021 Safco Products Company, Minneapolis, MN 55428
3
4(2)M(4)O
(6)M(12)N(4)O(4)S(4)P(16)Q
C
T
N
N
MM
S
S
O
PP Q
Q
Install leveler bracket with the threads at the bottom. Repeat step for the right panel.
Installer le support de niveleur avec les letages en bas. Répétez l’étape pour le panneau de droite.
Instale el soporte del nivelador con las roscas en la parte inferior. Repita el paso para el panel derecho.
M
M
E
O
O
Unused holes.
Trous inutilisés.
Agujeros no utilizados.

990000007: 6 of 11; Rev C; Rev Date 16-JUN-2021 Safco Products Company, Minneapolis, MN 55428
5
6
(2)M(4)O
(2)M(4)O
M
M
F
O
O
M
O
O
M
H

Short Screws (1").
Vis Courtes (1").
Tornillos Cortos (1").
990000007: 7 of 11; Rev C; Rev Date 16-JUN-2021 Safco Products Company, Minneapolis, MN 55428
7
8
Be sure to tighten all the cams.
Assurez-vous de serrer toutes les cames.
Asegúrese de apretar todas las levas.
(2)R(4) T(4)U
J
F
B
C
D E H
K
R R
T T
T T
R R
U U
U U
Use a rubber mallet to fully seat hinge arms into the door.
Utiliser un maillet en caoutchouc pour insérer complètement les bras de charnière dans la porte.
Utilice un mazo de goma para asentar completamente los brazos de las bisagras en la puerta.
Finished edge.
Bord ni.
Borde terminado.

990000007: 8 of 11; Rev C; Rev Date 16-JUN-2021 Safco Products Company, Minneapolis, MN 55428
9
10
Be sure to tighten all the cams.
Assurez-vous de serrer toutes les cames.
Asegúrese de apretar todas las levas.
(2)VA
V
G
Screw in levelers all the way before turning assembly upright.
Visser complètement les niveleurs avant de remettre l’assemblage à la verticale.
Atornille los niveladores completamente antes de colocar el conjunto en posición vertical.

990000007: 9 of 11; Rev C; Rev Date 16-JUN-2021 Safco Products Company, Minneapolis, MN 55428
11
12 (8)X
L
L
X
X
(8)W
I
W
W

990000007: 10 of 11; Rev C; Rev Date 16-JUN-2021 Safco Products Company, Minneapolis, MN 55428
13
14
Adjust hinges by tightening and loosening screws accordingly. Repeat step for the other door.
Ajustez les charnières en serrant et en desserrant les vis en conséquence. Répétez l’étape pour l’autre porte.
Ajuste las bisagras apretando y aojando los tornillos según corresponda. Repita el paso para la otra puerta.
J
Use a athead screwdriver to adjust leveler height and to level the cabinet.
Utiliser un tournevis à tête plate pour régler la hauteur du niveleur et pour niveler l’armoire.
Use un destornillador de punta plana para ajustar la altura del nivelador y nivelar el gabinete.

Step only for ganging multiple cabinets together.
Étape uniquement pour regrouper plusieurs armoires.
Paso solo para agrupar varios gabinetes juntos.
(2)BB
990000007: 11 of 11; Rev C; Rev Date 16-JUN-2021 Safco Products Company, Minneapolis, MN 55428
15
16
(1)Y(2)Z(4)AA Y
Y
Y
Z
Z
AA
AA
Z
AA
AA
AA
AA
AA
Z
BB
CC
Z
Z
AA
(2)Y(4)Z(4)AA (2)CC
