leco Waved User manual

Vor Montage und Benutzung unbedingt
sorgfältig lesen und für spätere Zwecke
aufbewahren.
Read these instructions carefully before
use and assembly and keep for future
reference!
Lees deze instructies zorgvuldig door en
bewaar ze ter referentie in de toekomst!

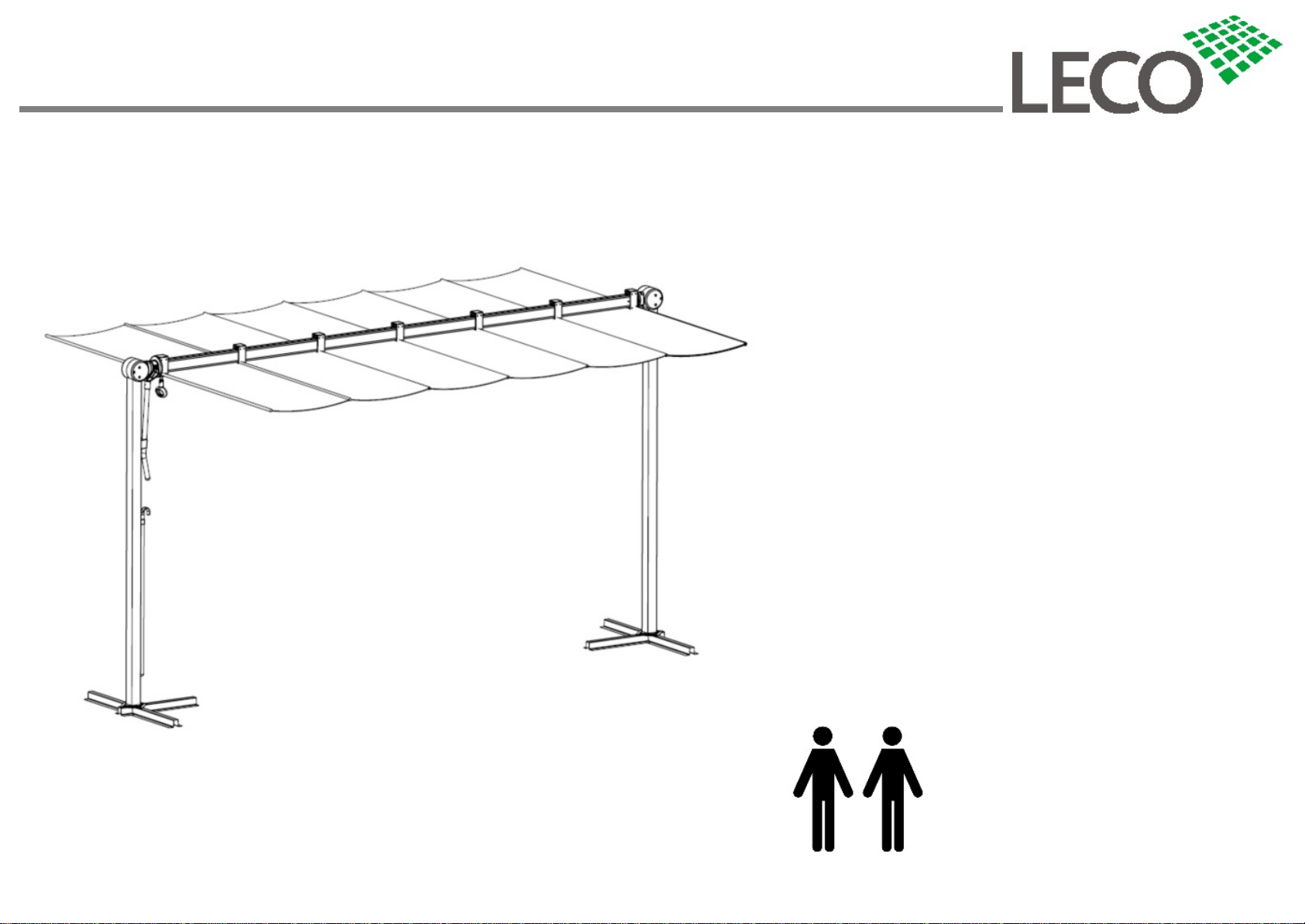

Sonnendach Waved inkl. Schutzhülle
Sunroof Waved incl. protective cover Zonnedak Waved met cover
Art. 27600 114 Sonnendach Waved / Sunroof Waved / Zonnedak Waved
Aufbau mit 2 Personen!
Assembly with 2 persons!
Opbouw met 2 personen!
Aufbau mit 2 Personen!
Assembly with 2 persons!
Opbouw met 2 personen!
V 2020 / I

Wichtige Hinweise!
Entspricht das gelieferte Produkt Ihrer Bestellung? Ist die Verpackung unversehrt?
Vor dem Aufbau ist der Bausatz auf Vollständigkeit und Richtigkeit der einzelnen Bauteile anhand der
Stückliste zu kontrollieren. Schäden oder fehlende Teile müssen vor Aufbau umgehend gemeldet werden.
Der Hersteller kann nicht für Schäden die beim Aufbau entstehen haftbar gemacht werden wie z.B.
Schrammen, Dellen.
Important Notes!
Does this product meet your expectations? Is the packaging undamaged?
Before assembly of the product please check if the kit is complete and accurate on basis of the spare part
list. Defects or missing parts have to be notified before assembling the product. The manufacturer cannot
be held responsible for damages caused during assembly of the product, for example scratches or dents.
Belangrijke instructies!
Voldoet het geleverde product aan uw bestelling? Is de verpakking onbeschadigd?
Alvorens het product te monteren s.v.p. aan de hand van de checklist controleren of de set compleet is.
Defecten of ontbrekende delen moeten worden gemeld alvorens met de montage te beginnen.
De fabrikant kan niet aansprakelijk worden gesteld voor schade die ontstaat tijdens het monteren zoals bijv.
krassen en deuken.
Sonnendach Waved inkl. Schutzhülle
Sunroof Waved incl. protective cover Zonnedak Waved met cover

Stückliste / Spare part list / Onderdelenlijst
Hinweis / Information / Informatie:
VORSICHT SCHERSTELLEN MOEGLICH!
QUETSCHGEFAHR AN TEILEN MOEGLICH !
KLEINKINDER NIE UNBEAUFSICHTIGT
LASSEN! AUSSER REICHWEITE VON KINDERN
AUFBEWAHREN!
CAUTION SCISSOR ACTION ! RISK OF INJURY
BY CRUSHING! NEVER LEAVE CHILDREN
UNATTENDED ! KEEP OUT OF REACH OF
CHILDREN !
VOORZICHTIG SCHAARPLAATSEN !
KNEUSGEVAAR ! KLEINE KINDEREN NOOIT
ZONDER TOEZICHT LATEN ! BUITEN HET
BEREIK VAN KINDEREN BEWAREN !
Sonnendach Waved inkl. Schutzhülle
Sunroof Waved incl. protective cover Zonnedak Waved met cover

Stückliste / Spare part list / Onderdelenlijst
Hinweis / Information / Informatie:
VORSICHT SCHERSTELLEN MOEGLICH!
QUETSCHGEFAHR AN TEILEN MOEGLICH !
KLEINKINDER NIE UNBEAUFSICHTIGT
LASSEN! AUSSER REICHWEITE VON KINDERN
AUFBEWAHREN!
CAUTION SCISSOR ACTION ! RISK OF INJURY
BY CRUSHING! NEVER LEAVE CHILDREN
UNATTENDED ! KEEP OUT OF REACH OF
CHILDREN !
VOORZICHTIG SCHAARPLAATSEN !
KNEUSGEVAAR ! KLEINE KINDEREN NOOIT
ZONDER TOEZICHT LATEN ! BUITEN HET
BEREIK VAN KINDEREN BEWAREN !
Sonnendach Waved inkl. Schutzhülle
Sunroof Waved incl. protective cover Zonnedak Waved met cover

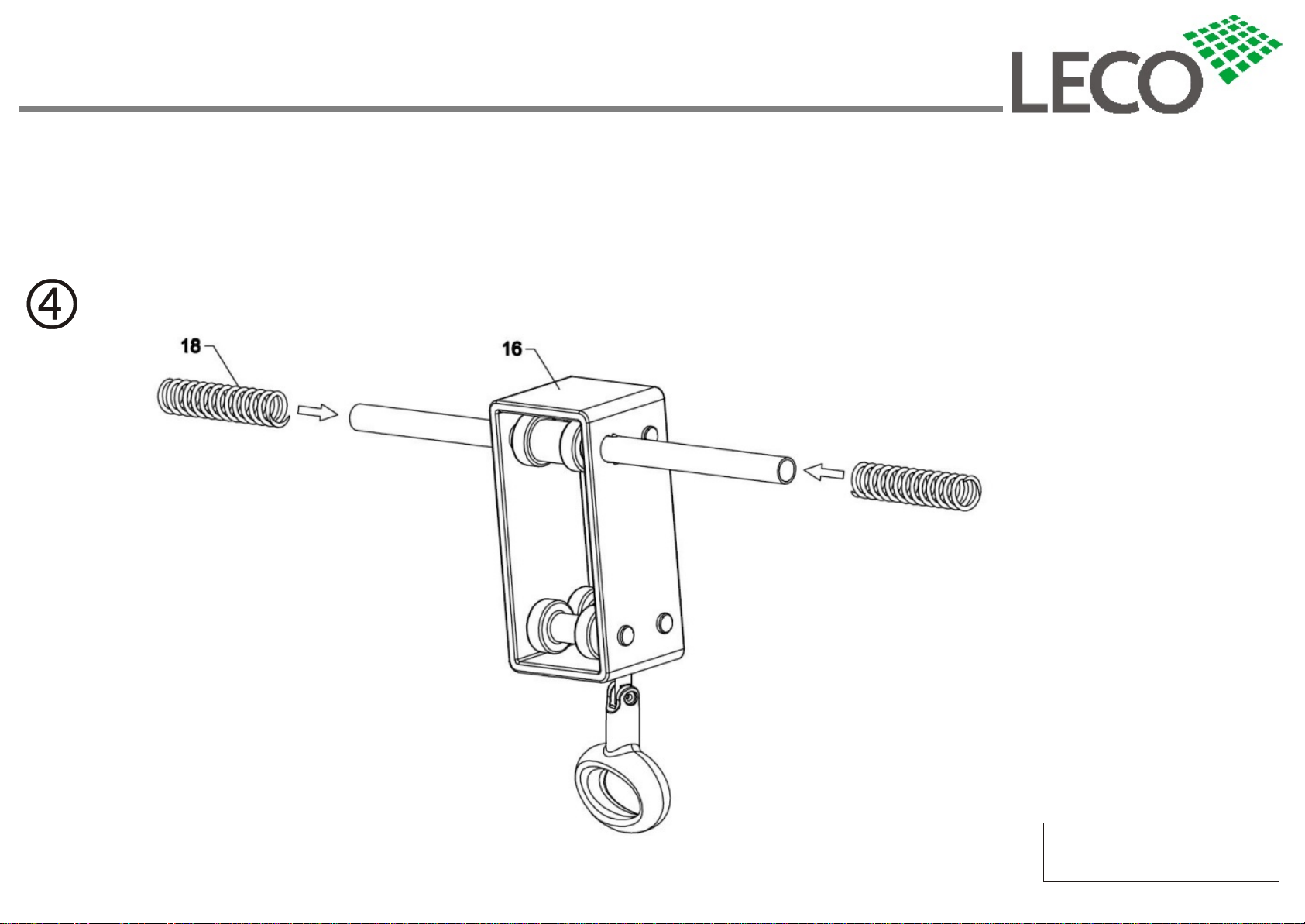

Aufbauanleitung / Assembly instruction /Opbouwinstructie
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!
Sonnendach Waved inkl. Schutzhülle
Sunroof Waved incl. protective cover Zonnedak Waved met cover

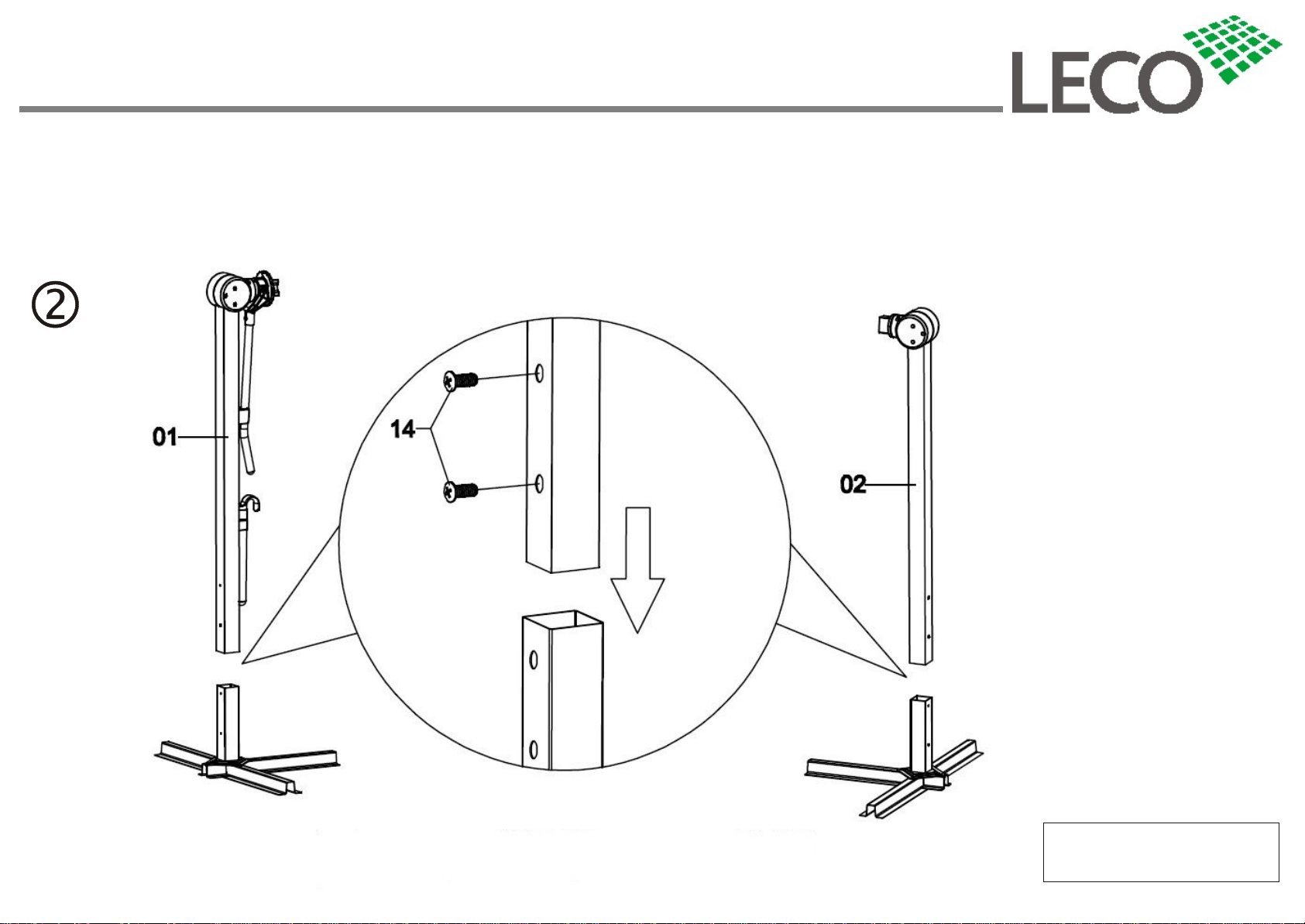

Aufbauanleitung / Assembly instruction /Opbouwinstructie
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!
Sonnendach Waved inkl. Schutzhülle
Sunroof Waved incl. protective cover Zonnedak Waved met cover

Aufbauanleitung / Assembly instruction /Opbouwinstructie
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!
Sonnendach Waved inkl. Schutzhülle
Sunroof Waved incl. protective cover Zonnedak Waved met cover

Aufbauanleitung / Assembly instruction /Opbouwinstructie
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!
Sonnendach Waved inkl. Schutzhülle
Sunroof Waved incl. protective cover Zonnedak Waved met cover

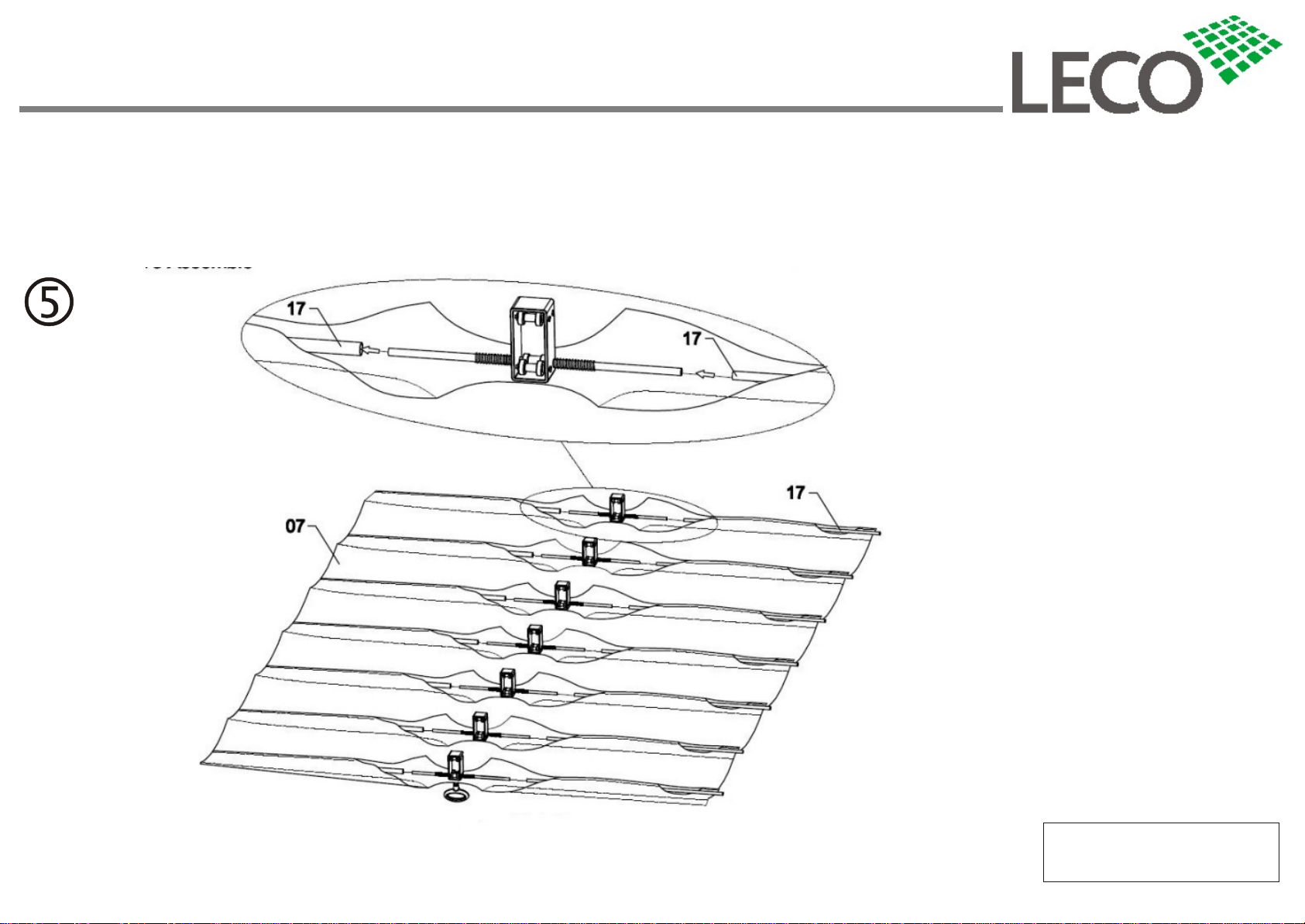

Aufbauanleitung / Assembly instruction /Opbouwinstructie
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!
Sonnendach Waved inkl. Schutzhülle
Sunroof Waved incl. protective cover Zonnedak Waved met cover

Aufbauanleitung / Assembly instruction /Opbouwinstructie
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!
Sonnendach Waved inkl. Schutzhülle
Sunroof Waved incl. protective cover Zonnedak Waved met cover

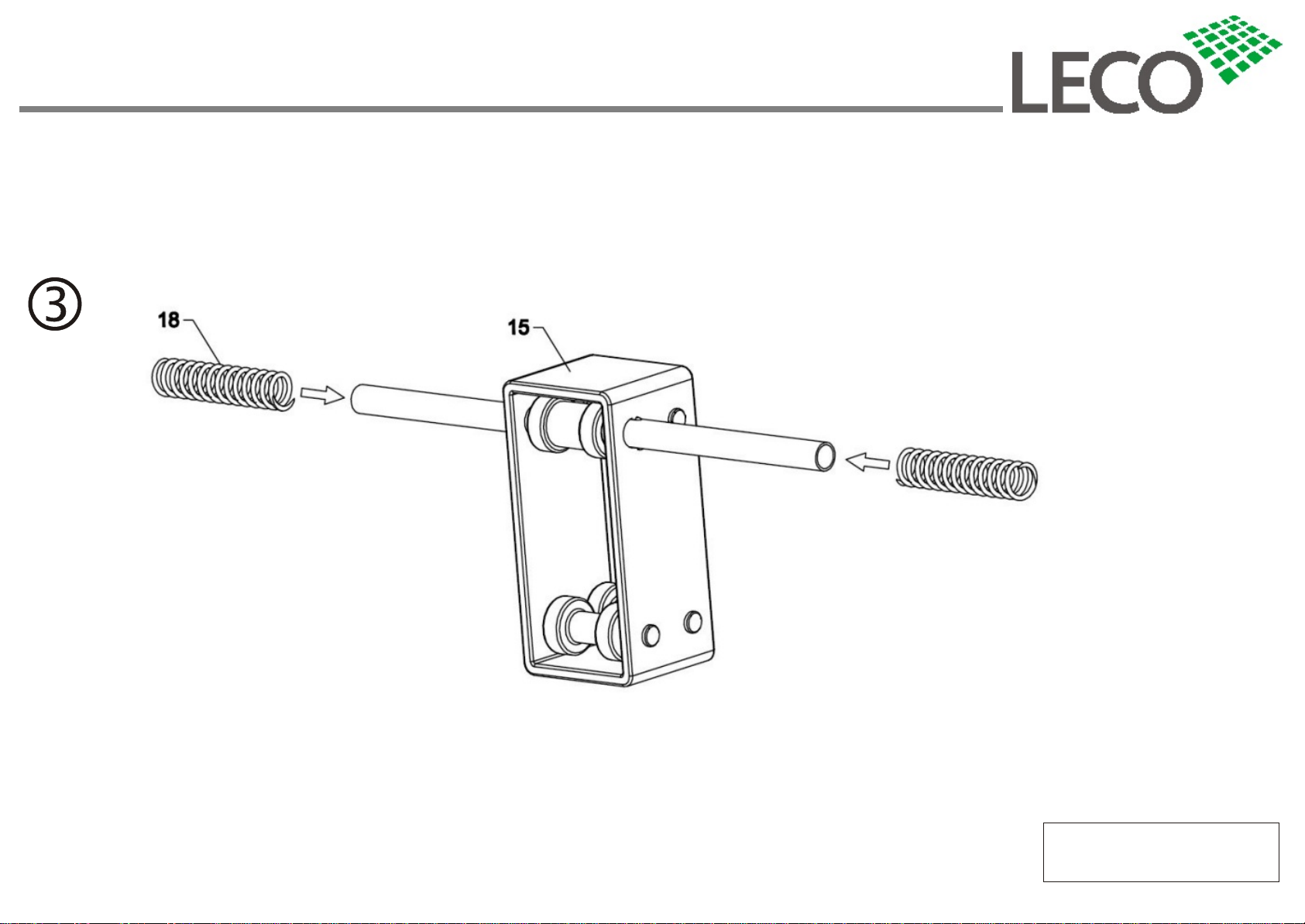

Aufbauanleitung / Assembly instruction /Opbouwinstructie
Sonnendach Waved inkl. Schutzhülle
Sunroof Waved incl. protective cover Zonnedak Waved met cover
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!

Aufbauanleitung / Assembly instruction /Opbouwinstructie
Sonnendach Waved inkl. Schutzhülle
Sunroof Waved incl. protective cover Zonnedak Waved met cover
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!

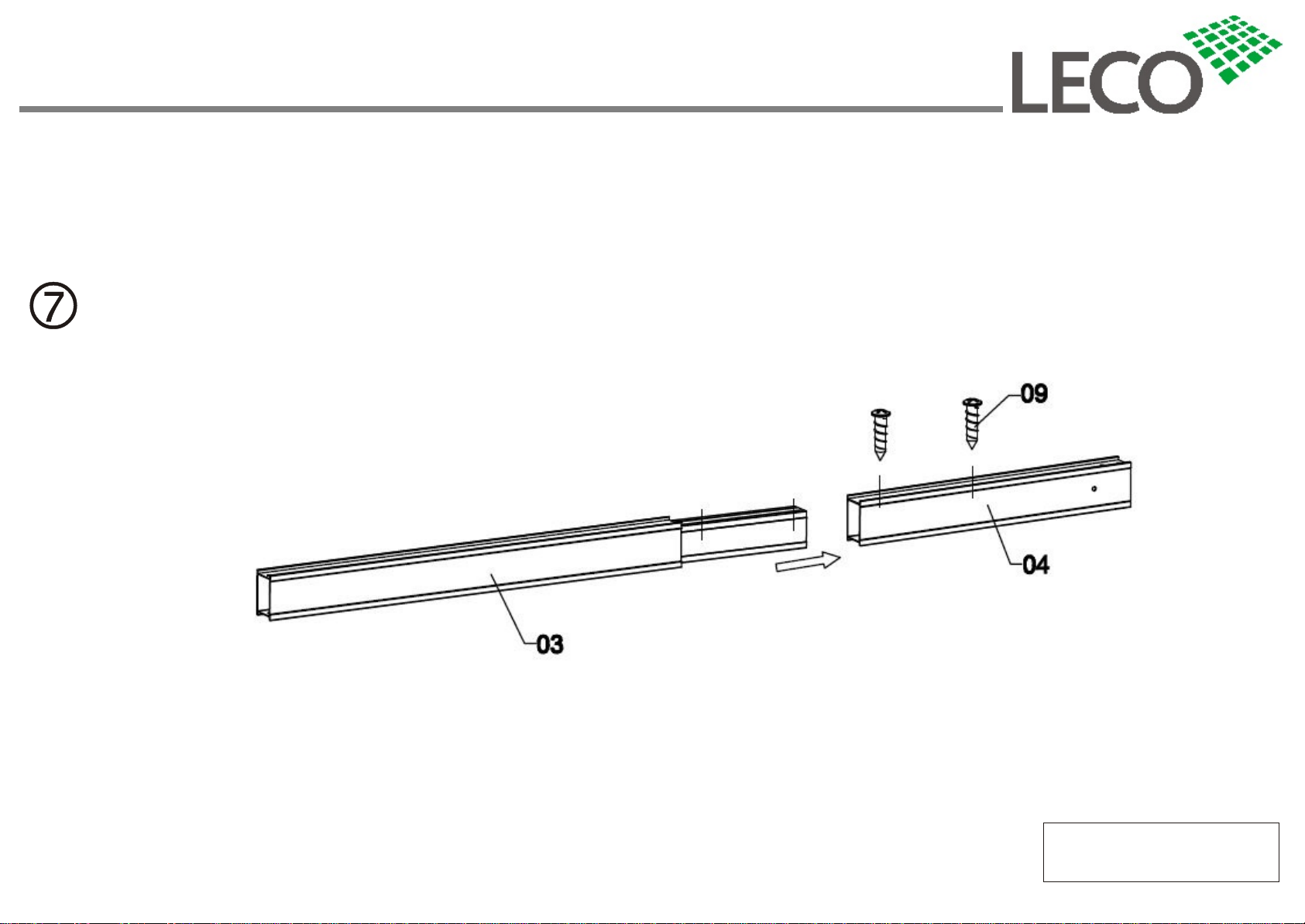

Aufbauanleitung / Assembly instruction /Opbouwinstructie
Sonnendach Waved inkl. Schutzhülle
Sunroof Waved incl. protective cover Zonnedak Waved met cover
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!

Aufbauanleitung / Assembly instruction /Opbouwinstructie
Sonnendach Waved inkl. Schutzhülle
Sunroof Waved incl. protective cover Zonnedak Waved met cover
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!

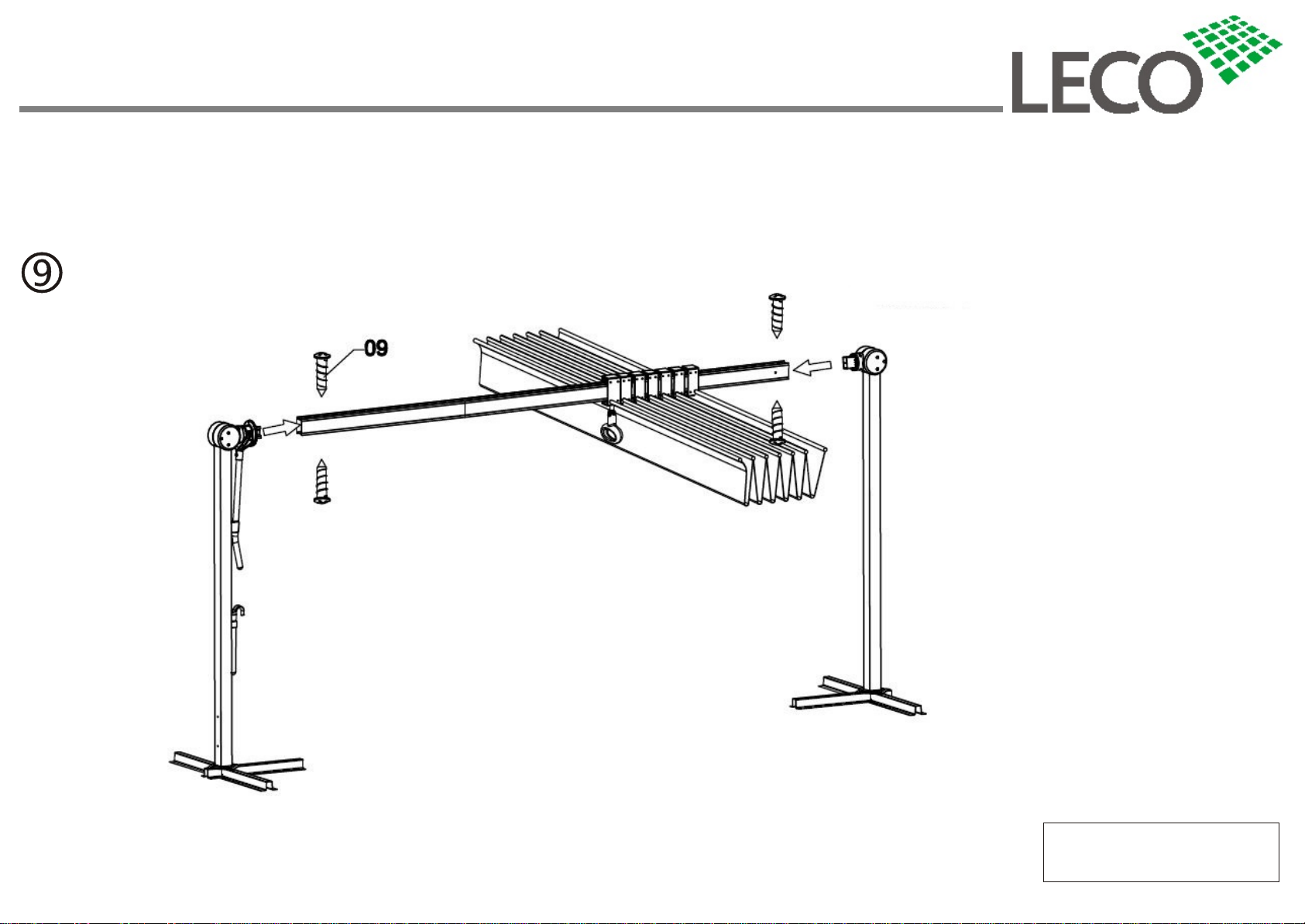

Aufbauanleitung / Assembly instruction /Opbouwinstructie
ÖFFNEN
OPEN
OPENEN
SCHLIESSEN
CLOSE
SLUITEN
Nun alle Schrauben fest anziehen! Regelmässig kontrollieren!
Now please tighten screws firmly! Please control screws regularly!
Nu schroeven vast aandraaien! Controleer schroeven regelmatig!
Eine Befestigung und Verankerung des Sonnendachs auf dem
Untergrund durch Verschraubung, Einbetonieren, etc. ist nicht
gestattet!
A fastening and anchoring of the frame to the ground by screws,
concrete, etc. is not permitted!
Een bevestiging en verankering van het frame aan de ondergrond
door schroeven, beton, etc. Is niet toegestaan!
Sonnendach Waved inkl. Schutzhülle
Sunroof Waved incl. protective cover Zonnedak Waved met cover
11

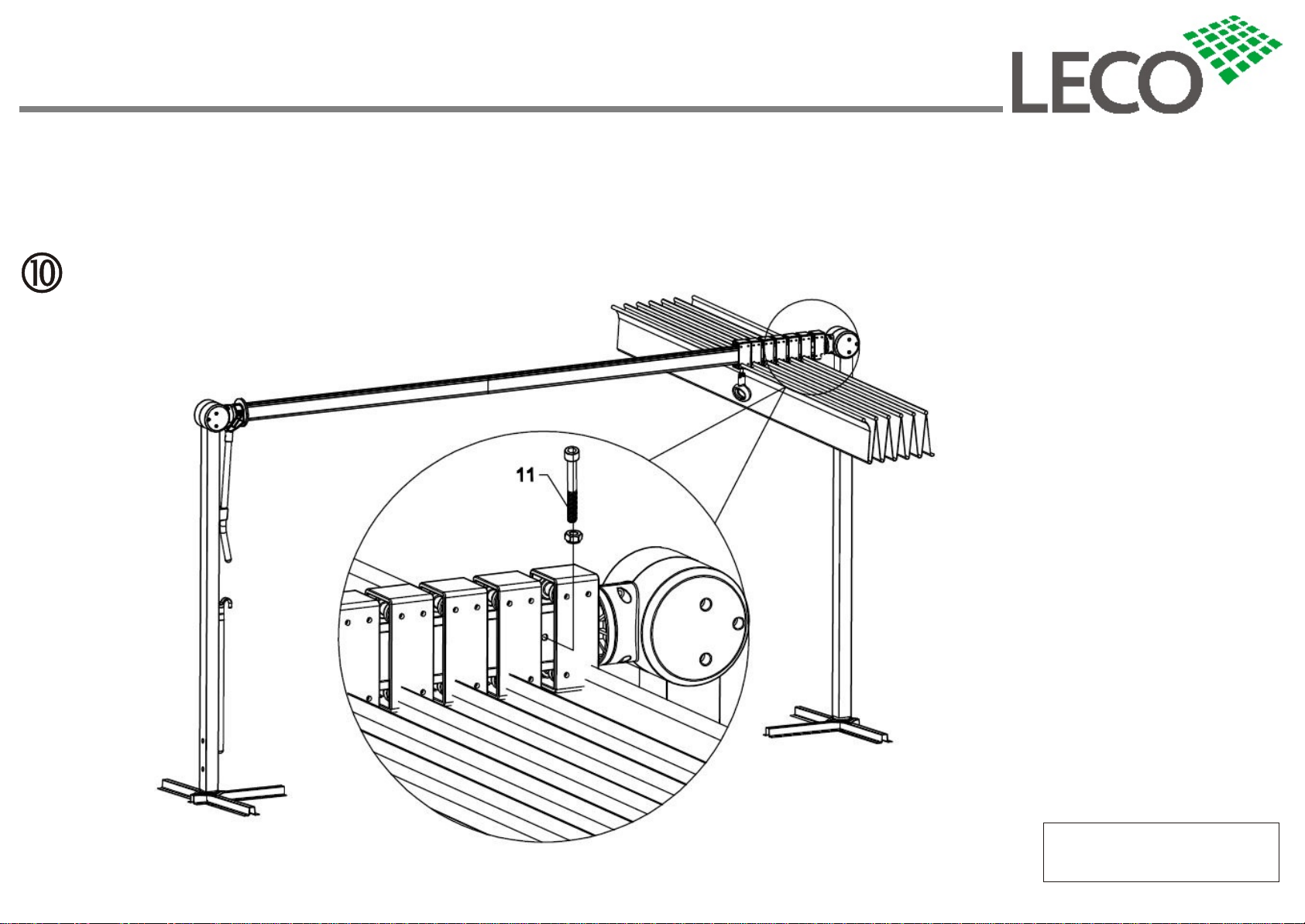

Aufbauanleitung / Assembly instruction /Opbouwinstructie
Dachtextil bei starkem Wind und starkem Regen zusammenziehen und Schutzhaube
verwenden! Bei Unwetter Gestell + Textil komplett entfernen! Produkt ist Sonnenschutz!
Produkt nicht als Überdachung für Grills, Feuer,etc. Geeignet!
Please put the Polyester textile together during strong wind and hard rain and use
protective cover! Remove frame and cover completely in bad weather periods!
Product is a sun shade ! Product cannot be used as covering and canopy for grills,
barbecue, fire, etc!
Wij raden u dringend aan om alle textiel delen, zoals dak, zijwanden, etc. bij harde wind,
storm, onweer en hevige regen te verwijderen. Dit geldt ook voor de periodes dat u niet
e
aanwezig bent, zoals bijvoorbeeld bij een 2 huis of op de camping. Het is aan te raden
om uw paviljoen bij storm met scheerlijnen extra vast te zetten. Een tuinpaviljoen is
bedoeld als schaduwbrenger tegen zon. Een tuinpaviljoen mag niet gebruikt worden als
overkapping voor grill, BBQ of bij open vuur.
Bitte in den Herbst- und Wintermonaten die gesamte Standfestigkeit in
regelmässigen Abständen überprüfen. Bei Schäden durch Schnee und
Unwetter keinerlei Gewährleistung!
In the fall and winter months please check the entire stability at regular
intervals. Damage caused by snow and stormsno warranty!
In de herfst en wintermaanden controleer het gehele stabiliteit
regelmatig. Bij schade veroorzaakt door sneeuw en stormen geen
garantie!
Sonnendach Waved inkl. Schutzhülle
Sunroof Waved incl. protective cover Zonnedak Waved met cover
1212

Aufbauanleitung / Assembly instruction /Opbouwinstructie
Sonnendach Waved inkl. Schutzhülle
Sunroof Waved incl. protective cover Zonnedak Waved met cover
1213

Aufbauanleitung / Assembly instruction /Opbouwinstructie
Sonnendach Waved inkl. Schutzhülle
Sunroof Waved incl. protective cover Zonnedak Waved met cover
1214

Aufbauanleitung / Assembly instruction /Opbouwinstructie
Sonnendach Waved inkl. Schutzhülle
Sunroof Waved incl. protective cover Zonnedak Waved met cover
1215

HINWEIS / INFORMATION / BELANGRIJK
Lesen Sie alle Anweisungen vor Montage und Gebrauch dieses Produktes sorgfältig durch!
1. Wählen Sie idealen Ort aus. Packen Sie alle Teile aus und legen Sie diese vor der Montage auf eine saubere und ebene Fäche. Im Idealfall sollte der Pavillon direkt am gewünschten Ort aufgestellt
werden. Vermeiden Sie den Transport nach der Montage
2. Alle Montageschritte sollten vorsichtig erfolgen. Während der Montage ist besonders beim Aufheben von schweren oder großen Teilen auf entsprechende Sicherheit zu achten. Nur die Personen,
welche die Montage durchführen, sollten sich im Arbeitsbereich aufhalten.
3. Prüfen Sie vor Montage genau, ob alle Teile laut Liste vorhanden sind.
4. Halten Sie Kinder während der Montage fern. Kinder sollten im Arbeitsbereich nicht erlaubt sein. Lassen Sie Kinder nicht mit Teilen und Werkzeugen spielen. Während der Montage und des
Gebrauchs des Pavillons Kindern nicht erlauben, daran zu klettern oder zu spielen.
5. Es wird dringend empfohlen, alle Textilien bei schlechter Witterung, Sturm, Regen, Wind und bei Nichtnutzung des Produktes zusammenzuschieben und zu sichern, oder zu entfernen.
6. Sollte es am Gestell und den Verbindungspunkten, welche aus Stahlrohr sind, zu Rostbildung und Ansammlung von rostigem Wasser kommen, ist eine sofortige Behandlung dieser Stellen mit einem
Lack erforderlich. Damit verlängern Sie die Lebensdauer des Produktes.
Read all instructions before assembly and using this product!
1. Select ideal location. Set out all parts on a clear and level surface prior to assembly. Ideally, the Gazebo should be set up in the desired location to avoid moving it after assembly.
2. Use caution. During all the process of assembling, especially when lifting heavy or large parts, pay attention to safety. No one other than those assistants should be allowed in the work area.
3. Check all parts available. Before assembling your Gazebo Frame, make sure that you have all parts described in the Parts List.
4. Keep children away. Children shouldn’t be allowed in the work area. Do not let them handle parts and tools. Do not allow children to climb on when it is in use.
5. It is also recommended to store and secure any textiles during inclement or stormy weather or remove them completely.
6.
NB. Lees zowel voor de opbouw als het gebruik van dit artikel alle instructies en informatie zorgvuldig door.
1. Pak de doos uit en leg alle artikelen op nummer naast elkaar op een schone en droge ondergrond. Bouw het paviljoen direct op een vlakke plaats op. Daarmee voorkomt u het verplaatsen na de
opbouw.
2. Controleer of alle onderdelen conform de onderdelenlijst aanwezig zijn.
3. Volg de instructies van het montagevoorschrift ook in die volgorde op. Neem bij hetmonteren van grote en/of zware onderdelen de grootst mogelijke zorgvuldigheid in acht. Zorg ervoor dat er zich
geen personen binnen het bereik bevinden die niet met de opbouw bezig zijn.
4. Houd kinderen uit de buurt van de plek waar u het paviljoen opbouwt. Laat kinderen niet met onderdelen of gereedschap spelen. Uw paviljoen is geen speeltoestel, laat kinderen er dus nooit in
klimmen of in spelen.
5. Wij raden u dringend aan om het textiel bij harde wind, storm, onweer en hevige regen te sluiten en vast binden of te verwijderen. Dit geldt ook voor de periodes dat u niet aanwezig bent, zoals bij
e
voorbeeld bij een 2 huis of op de camping.
6. Mocht u kleine roestplekjes of “vliegroest” signaleren, behandel die dan direct met een roestwerend middel om uitbreiding te voorkomen. Breng vervolgens een laagje lak in de kleur van uw
paviljoen aan om verdere roestvorming te voorkomen.
If after some time using small rust spots occur on your gazebo frame, that mostly only will be surface rust on parts of steel tubes. This rust can be quickly and easily removed
and covered by using some coating.
Sonnendach Waved inkl. Schutzhülle
Sunroof Waved incl. protective cover Zonnedak Waved met cover
LECO-Werke Lechtreck GmbH & Co. KG - Hollefeldstrasse 41 - DE-48282 Emsdetten - Germany
