Lenovo J200p Instruction sheet

Lenovo 3000
Laitteiston osien asennus- ja vaihto-opas
Konetyypit: 7816, 7817, 7818, 7819, 9686, 9687, 9688, 9689, 9690, 9691

Lenovo 3000

Huomautus
Ennen tämän julkaisun ja siinä kuvatun tuotteen käyttöä lue huolellisesti tämän tuotteen Turvaohjeet ja takuutiedot -julkaisu
ja tämän julkaisun kohta ”Huomioon otettavaa”, sivulla 53.
Kolmas painos (syyskuu 2007)
©Copyright Lenovo 2005, 2007.
Osien ©Copyright International Business Machines Corporation 2005.
Kaikki oikeudet pidätetään.

Sisältö
Kuvat ................v
Luku 1. Tärkeät turvaohjeet ......1
Luku 2. Esittely ...........3
Muita tietolähteitä ............3
Staattiselle sähkölle herkkien laitteiden käsittely ..4
Osien sijainti ..............5
Tietokoneen etulevyssä olevien säätimien ja
vastakkeiden sijainti ...........5
Tietokoneen takaosassa olevien vastakkeiden
paikannus ..............6
Sisäisten osien sijainti ..........8
Emolevyn osien sijainti ..........9
Luku 3. Lisävarusteiden asennus ja
laitteiden vaihto ...........13
Ulkoisten lisävarusteiden asennus .......13
Kannen irrotus .............13
Peitelevyn irrotus ja asennus ........14
Sisäisten lisävarusteiden asennus .......16
DIMM-muistimoduulien muisti.......16
PCI-sovittimien asennus .........17
Sisäisten asemien asennus ........20
Asemien liittäminen ..........23
Pariston vaihto .............25
Virtalähteen vaihto ............26
Jäähdytyslevyn vaihto ...........27
Kiintolevyaseman vaihto ..........30
Optisen aseman vaihto ..........33
Levykeaseman vaihto ...........36
Muistimoduulin vaihto ..........37
PCI-sovittimen vaihto ...........38
Etuosan tuuletinmoduulin vaihto .......41
Takaosan tuuletinmoduulin vaihto.......42
Näppäimistön vaihto ...........45
Hiiren vaihto ..............46
Luku 4. Osien asennuksen viimeistely 47
Laiteajurien hankinta ...........48
Luku 5. Suojausominaisuudet .....49
Vaijerilukko ..............49
Riippulukon käyttö............50
Suojaus salasanan avulla ..........50
Kadonneen tai unohtuneen salasanan poisto
(CMOS-muistin tyhjennys) .........50
Liite. Huomioon otettavaa ......53
Television käyttöön liittyvä huomautus .....54
Tavaramerkit ..............54
Hakemisto .............55
©Lenovo 2005, 2007. Osien ©IBM Corp. 2005. iii

iv Laitteiston osien asennus- ja vaihto-opas

Kuvat
1. Portit ja vastakkeet. ..........5
2. Vastakkeiden sijainti. ..........6
3. Osien sijainti. ............8
4. Emolevyn osien sijainti. .........9
5. Emolevyn osien sijainti. ........10
6. Emolevyn osien sijainti. ........11
7. Kannen irrotus. ...........14
8. Peitelevyn irrotus. ..........15
9. Pidikkeiden avaus ..........16
10. Muistimoduulin asetus kohdalleen .....17
11. Sovittimien lukitussalvan avaus. .....18
12. Sovittimen lukitussalvan sulkeminen. ....19
13. Asemapaikkojen sijainti. ........21
14. Varakiinnityspidikkeen paikannus. .....22
15. Kiinnityspidikkeen asennus. .......23
16. Uuden aseman asennus. ........23
17. Ensimmäisen optisen aseman asennus. ...24
18. Parallel ATA -aseman asennus ......24
19. Serial ATA -aseman asennus. .......25
20. Pariston poisto. ...........26
21. Pariston asennus. ..........26
22. Virtalähteen kiinnitysruuvien irrotus. ....27
23. Pidikkeellä kiinnitetyn jäähdytyslevyn irrotus. 28
24. Ruuveilla kiinnitetyn jäähdytyslevyn irrotus. 28
25. Jäähdytyslevyn lukitus muoviseen
kiinnityspidikkeeseen. .........29
26. Jäähdytyslevyn ja tuulettimen ruuvien
kiinnitys. .............30
27. Kiintolevyaseman poisto. ........31
28. Kiintolevyaseman asennus pidikkeeseen. 32
29. Kiintolevyaseman ja pidikkeen asennus. 33
30. Optisen aseman poisto. ........34
31. Optisen aseman kiinnityspidike. .....34
32. Uuden aseman asennus. ........35
33. Levykeaseman poisto. .........36
34. Levykeaseman kiinnityspidike. ......37
35. Muistimoduulin poisto. ........37
36. Muistimoduulin asennus. ........38
37. PCI-sovitinkortin poisto. ........39
38. Uuden PCI-sovittimen asennus. ......40
39. Etuosan tuuletinmoduulin irrotus. .....41
40. Etuosan tuuletinmoduulin vaihto. .....42
41. Takaosan tuuletinmoduulin irrotus. ....43
42. Takaosan tuuletinmoduulin vaihto......44
43. Näppäimistön liitäntä standardivastakkeeseen
tai USB-porttiin. ...........45
44. Hiiren liitäntä standardivastakkeeseen tai
USB-porttiin. ............46
45. Kannen asetus paikalleen.........47
46. Vaijerilukko. ............49
47. Riippulukon lenkki. ..........50
©Lenovo 2005, 2007. Osien ©IBM Corp. 2005. v

vi Laitteiston osien asennus- ja vaihto-opas

Luku 1. Tärkeät turvaohjeet
Varoitus:
Lue huolellisesti kaikki tähän tuotteeseen liittyvät turvaohjeet, ennen kuin teet
mitään tässä julkaisussa kuvattuja toimia. Uusimmat turvaohjeet ovat tämän
tuotteen mukana toimitetussa Turvaohjeet ja takuutiedot -julkaisussa. Näiden
turvaohjeiden tuntemus vähentää henkilövahinkojen ja tuotevaurioiden riskiä.
Jos koneen mukana toimitettu Turvaohjeet ja takuutiedot -julkaisu on kadonnut, voit
noutaa sen Web-osoitteesta
http://www.lenovo.com/support.
©Lenovo 2005, 2007. Osien ©IBM Corp. 2005. 1

2Laitteiston osien asennus- ja vaihto-opas

Luku 2. Esittely
Tässä oppaassa on asiakkaan vaihdettavissa olevien osien (CRU:t) vaihtoon
liittyvät ohjeet.
Tämä julkaisu ei sisällä kaikkien osien vaihto-ohjeita. Koulutetun
huoltohenkilöstön odotetaan kykenevän toteuttamaan kaapelien, kytkimien ja
tiettyjen mekaanisten osien asennus- ja vaihtotoimet itsenäisesti ilman vaiheittaisia
ohjeita.
Huomautus: Käytä vain Lenovon toimittamia osia.
Tässä oppaassa on ohjeita seuraavien osien asennuksesta ja/tai vaihdosta:
vparisto
vpeitelevy
vvirtalähde
vjäähdytyslevy
vkiintolevyasema
voptinen asema
vlevykeasema
vmuistimoduulit
vPCI-sovitin
vetuosan tuuletinmoduuli
vtakaosan tuuletinmoduuli
vnäppäimistö
vhiiri.
Muita tietolähteitä
Internet-yhteyden avulla saat käyttöösi uusimmat tietokoneen käyttöä koskevat
tiedot Web-sivuilta.
Sivuilla on seuraavia tietoja:
vasiakkaan vaihdettavissa olevien osien irrotus- ja asennusohjeet
vvideot asiakkaan vaihdettavissa olevien osien irrotuksesta ja asennuksesta
vjulkaisut
vvianmääritystiedot
vosia koskevat tiedot
vnoudettavat tiedostot ja ajurit
vlinkkejä muihin hyödyllisiin tietolähteisiin.
vtukipalvelupuhelinnumeroiden luettelo.
Nämä tiedot sisältävät sivut ovat osoitteessa
http://www.lenovo.com/support.
©Lenovo 2005, 2007. Osien ©IBM Corp. 2005. 3

Staattiselle sähkölle herkkien laitteiden käsittely
Älä avaa uuden osan sisältävää staattiselta sähköltä suojaavaa pakkausta, ennen
kuin viallinen osa on poistettu tietokoneesta, ja olet valmis asentamaan uuden
osan. Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se saattaa vioittaa
tietokoneen osia.
Jotta välttäisit staattisen sähkön aiheuttamat vauriot, noudata seuraavia varotoimia
käsitellessäsi laitteisto-osia ja muita tietokoneen osia:
vVältä tarpeettomia liikkeitä. Liikkuminen kerää staattista sähkövarausta
ympärillesi.
vKäsittele laitteisto-osia ja muita tietokoneen osia aina varovaisesti. Tartu
sovitinkortteihin, muistimoduuleihin, emolevyihin ja suorittimiin aina niiden
reunoista. Älä koske paljaisiin virtapiireihin tai liittimiin.
vÄlä anna muiden henkilöiden koskea laitteisto-osiin tai muihin tietokoneen osiin.
vEnnen kuin vaihdat järjestelmään uuden osan, kosketa osan staattiselta sähköltä
suojaavalla pakkauksella sovitinkorttipaikan metallista kantta tai tietokoneen
maalaamatonta metallipintaa vähintään kahden sekunnin ajan. Tämä pienentää
pakkauksen ja kehosi staattista varausta.
vMikäli mahdollista, poista osa pakkauksestaan ja asenna se suoraan
tietokoneeseen laskematta sitä välillä käsistäsi. Jos tämä ei onnistu, aseta osan
staattiselta sähköltä suojaava pakkaus tasaiselle pinnalle ja osa pakkauksen
päälle.
vÄlä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle.
4Laitteiston osien asennus- ja vaihto-opas

Osien sijainti
Tämä luku sisältää kuvia, joista käy ilmi tietokoneen erilaisten vastakkeiden,
säätimien ja muiden osien sijainti.
Tietokoneen etulevyssä olevien säätimien ja vastakkeiden
sijainti

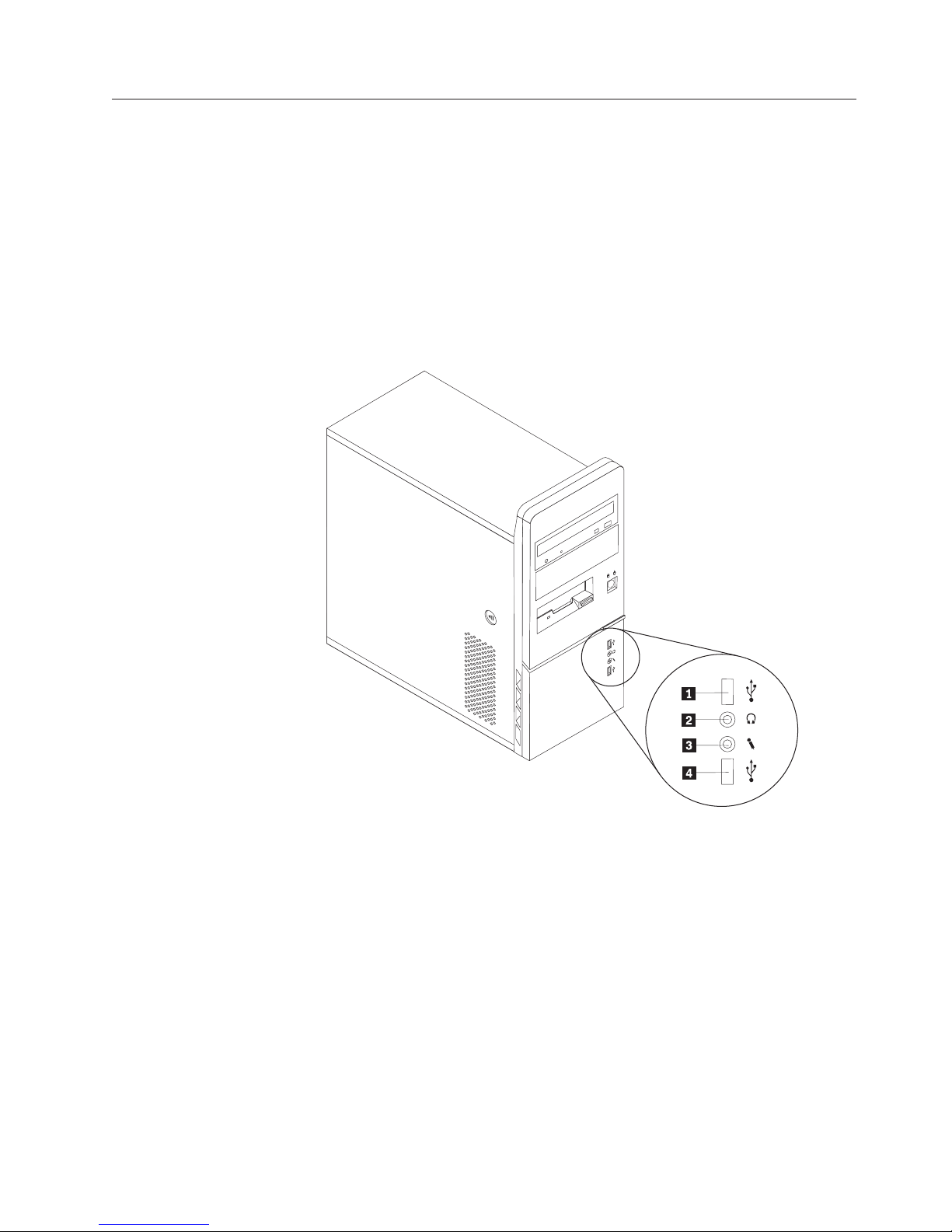

Kuva 1näyttää tietokoneen etulevyssä olevien merkkivalojen ja kytkimien sekä
vastakkeiden ja porttien sijainnin.
Huomautus: Kaikissa tietokonemalleissa ei ole seuraavassa kuvattuja vastakkeita ja
portteja sekä säätimiä.
1 USB-portti 3 Mikrofonivastake
2 Kuulokevastake 4 USB-portti
Kuva 1. Portit ja vastakkeet.
Luku 2. Esittely 5

Tietokoneen takaosassa olevien vastakkeiden paikannus
Kuva 2näyttää keskusyksikön takaosassa olevien vastakkeiden ja porttien sijainnin.
Joissakin tietokoneen takalevyssä olevissa vastakkeissa on värikoodi, joka auttaa
selvittämään kaapeleiden kytkentäpaikat.
1 Virtalähteen tilan merkkivalot 12 Ääni sisään -vastake
2 Jännitekytkin (joissakin
malleissa)
13 Mikrofonivastake
3 Verkkojohdon vastake 14 Ääni ulos -vastake
4 Hiirivastake 15 SPDIF-vastake
5 Näppäimistövastake 16 C/LFE-vastake
6 Sarjaportti 17 Surround-äänivastake
7 Rinnakkaisportti 18 PCI Express x1- tai PCI Express x16
-näyttösovittimen paikka
8 VGA-näyttimen vastake 19 PCI Express x1- tai PCI Express x16
-näyttösovittimen paikka
9 USB-portit (2) 20 PCI- tai PCI Express x1 -sovittimen vastake
10 Ethernet-vastake 21 PCI-sovittimen paikka
11 USB-portit (2)
Kuva 2. Vastakkeiden sijainti.
6Laitteiston osien asennus- ja vaihto-opas

Vastake Kuvaus
Hiirivastake Tähän vastakkeeseen voidaan liittää hiiri tai jokin muu
paikannuslaite, joka käyttää hiiren vakiomallista vastaketta.
Näppäimistövastake Tähän vastakkeeseen voidaan liittää näppäimistö, joka käyttää
vakiomallista vastaketta.
USB-portit Näihin portteihin voidaan liittää USB (Universal Serial Bus)
-väylää käyttäviä laitteita, esimerkiksi USB-liitäntäinen hiiri,
näppäimistö, kuvanlukija tai kirjoitin. Jos käytettävissä on
enemmän kuin kahdeksan USB-liitäntäistä laitetta, voit hankkia
USB-keskittimen, jonka avulla tietokoneeseen voidaan liittää
useita USB-väylää käyttäviä laitteita.
Ethernet-vastake Tähän vastakkeeseen voidaan liittää lähiverkon (LAN)
Ethernet-kaapeli.
Huomautus: Tietokoneen käyttö FCC-luokan B(FCC Class B)
rajoitusten mukaan edellyttää luokan 5Ethernet-kaapelia.
Sarjaportti Tähän vastakkeeseen voidaan liittää erillinen modeemi,
sarjaporttia käyttävä kirjoitin tai jokin muu 9-nastaista
sarjaporttia käyttävä laite.
Rinnakkaisportti Tähän vastakkeeseen voidaan liittää rinnakkaisporttia käyttävä
kirjoitin tai kuvanlukija tai muu 25-nastaista rinnakkaisporttia
käyttävä laite.
Ääni sisään -vastake Tämän vastakkeen avulla voidaan vastaanottaa ääntä erillisistä
äänilaitteista, kuten stereolaitteista. Kun erillinen äänilaite
liitetään tietokoneeseen, kaapeli kytketään kulkemaan laitteen
ääni ulos -vastakkeesta tietokoneen ääni sisään -vastakkeeseen.
Ääni ulos -vastake Tämän vastakkeen kautta voidaan lähettää ääntä erillisiin
laitteisiin, kuten aktiivistereokaiuttimiin, kuulokkeisiin,
multimedianäppäimistöihin, stereolaitteiston ääni sisään
-vastakkeeseen tai muihin erillisiin äänityslaitteisiin.
Luku 2. Esittely 7

Sisäisten osien sijainti
Keskusyksikön kannen avausohjeet ovat kohdassa ”Kannen irrotus” sivulla 13.

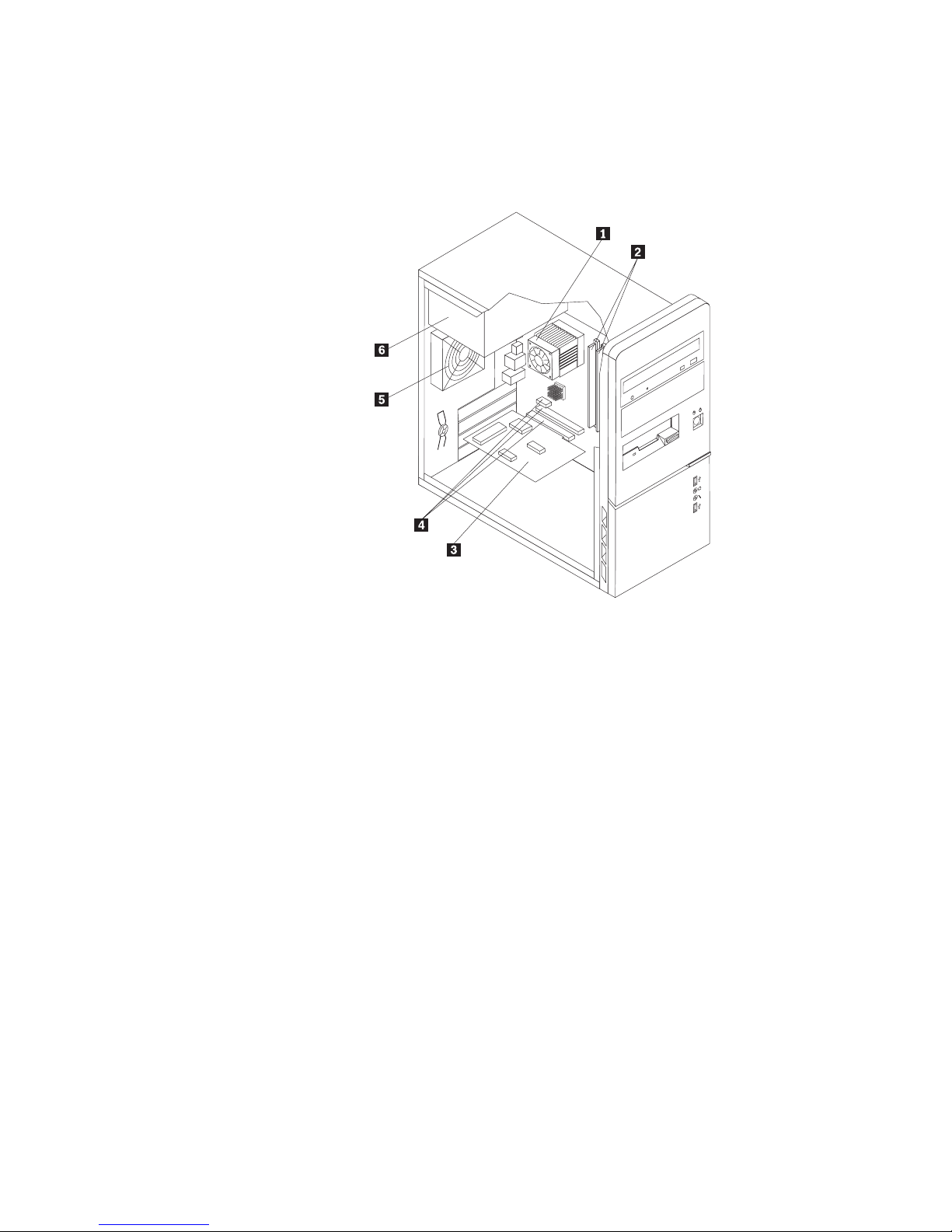

Kuva 3näyttää osien sijainnin tietokoneessa.
1 Suorittimen tuuletin ja
jäähdytyslevy
4 PCI Express- ja PCI-sovittimen vastakkeet
2 Muistimoduulit (2) 5 takaosan tuuletinmoduuli
3 PCI-sovitinkortti 6 Virtalähde
Kuva 3. Osien sijainti.
8Laitteiston osien asennus- ja vaihto-opas

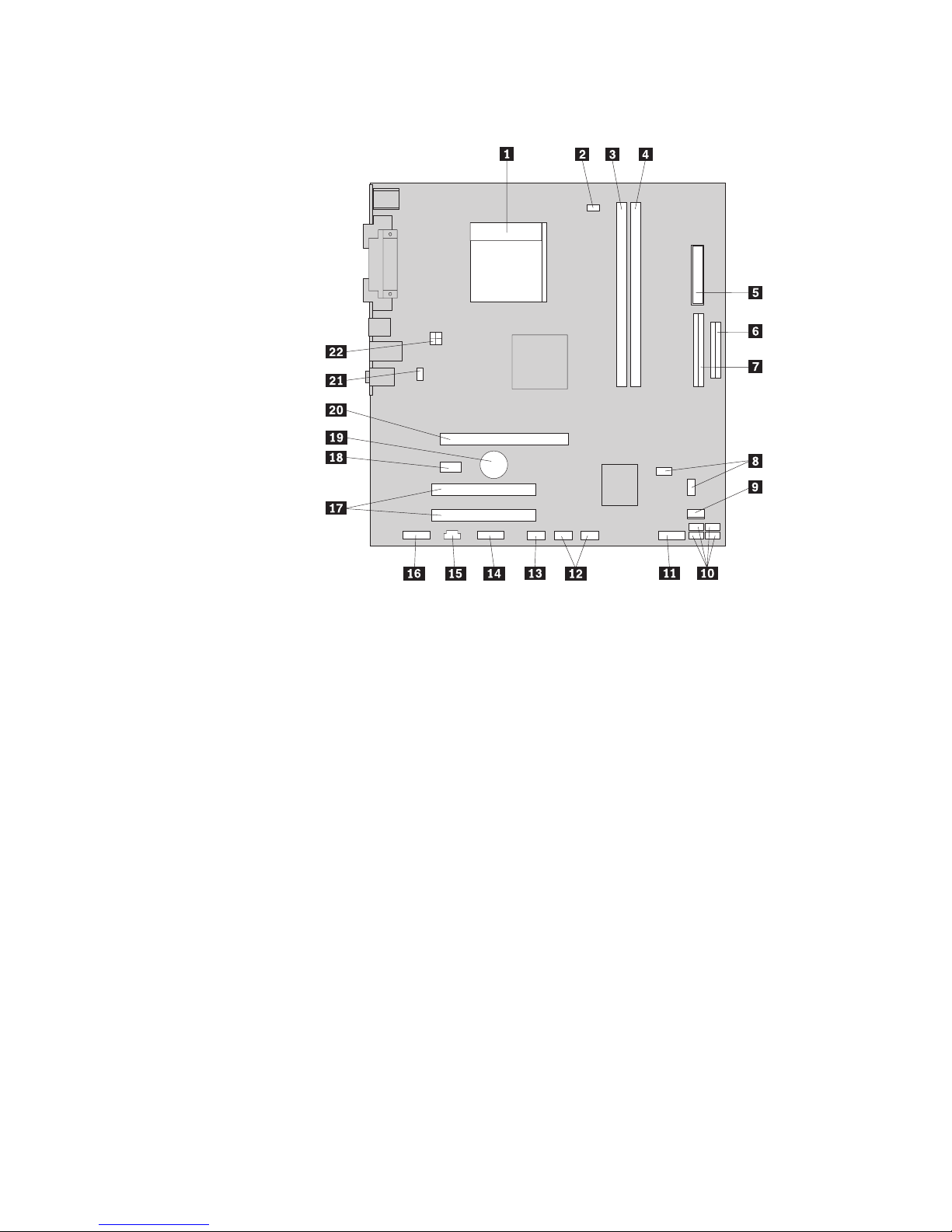

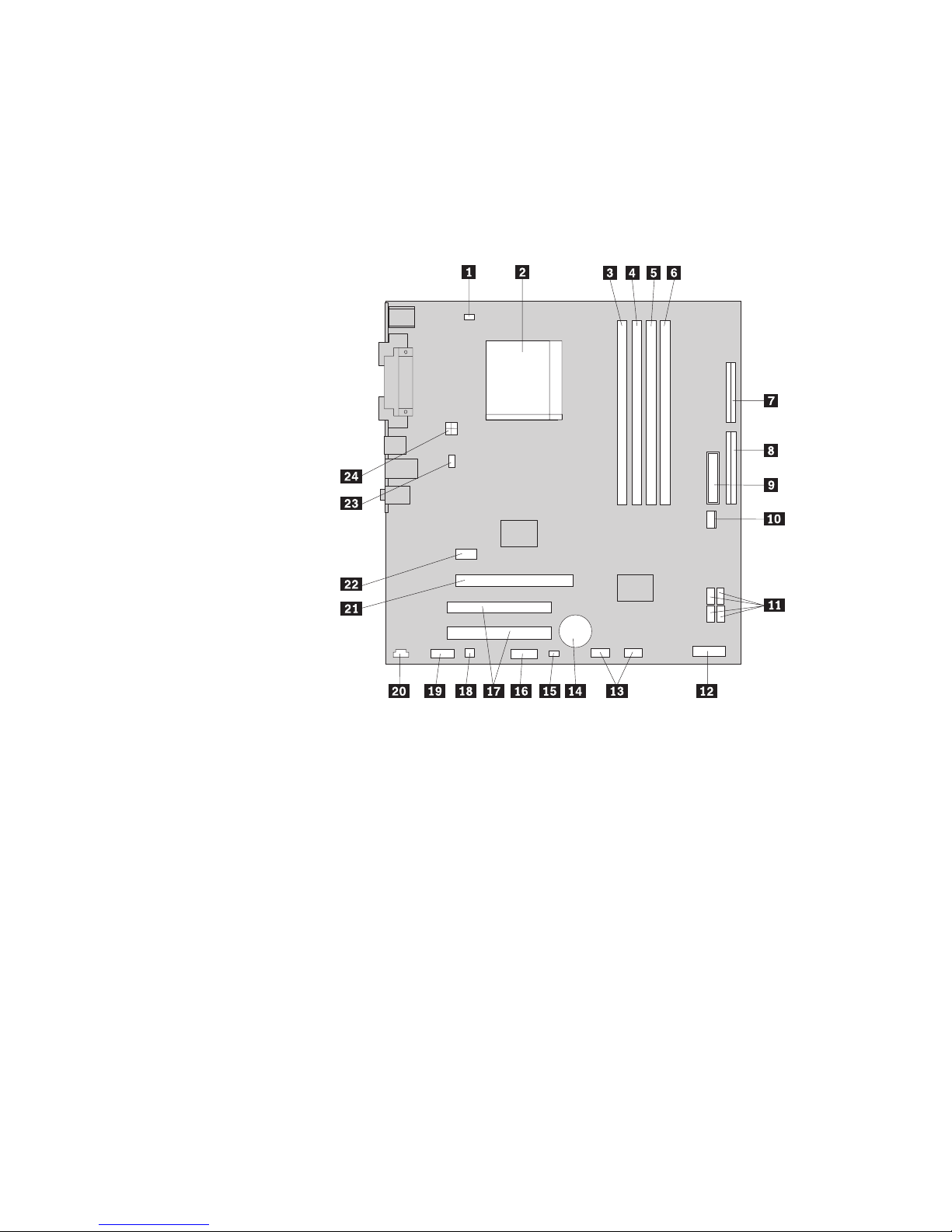

Emolevyn osien sijainti
Emolevy on tietokoneen pääpiirikortti. Se toteuttaa tietokoneen perustoiminnot ja
tukee useita laitteita. Tietokoneessasi on jokin seuraavissa kolmessa kuvassa
esitetyistä emolevyistä.
Kuva 4ilmaisee joidenkin tietokonemallien emolevyn osien sijainnin.
1 Suorittimen tuulettimen vastake 13 Etulevyn USB-porttien vastakkeet (2)
2 Suoritin ja jäähdytyslevy 14 Paristo
3 Muistivastake 115 CMOS-muistin tyhjennyksen ja
palautuksen hyppyjohdin
4 Muistivastake 216 Sarjaportin (COM) vastake
5 Muistivastake 317 PCI-sovittimen vastakkeet (2)
6 Muistivastake 418 Kaiuttimen (mono) vastake
7 Levykeaseman vastake 19 Etulevyn äänivastake
8 IDE-vastake 20 CD sisään -vastake
9 Virtalähteen vastake 21 PCI Express x16 -näyttösovittimen
vastake
10 Virtalähteen tuulettimen vastake 22 PCI Express x1 -sovittimen vastake
11 SATA IDE -vastakkeet (4) 23 Järjestelmän tuulettimen vastake
12 Etulevyn vastake 24 12 V:n virtalähteen vastake
Kuva 4. Emolevyn osien sijainti.
Luku 2. Esittely 9

Kuva 5ilmaisee joidenkin tietokonemallien emolevyn osien sijainnin.
1 Suoritin ja jäähdytyslevy 12 Etulevyn USB-porttien vastakkeet (2)
2 Suorittimen tuulettimen vastake 13 Sarjaportin (COM) vastake
3 Muistivastake 114 Leo-vastake
4 Muistivastake 215 CD sisään -vastake
5 Virtalähteen vastake 16 Etulevyn äänivastake
6 Levykeaseman vastake 17 PCI-sovittimen vastakkeet (2)
7 IDE-vastake 18 PCI Express x1 -sovittimen vastake
8 CMOS-muistin tyhjennyksen ja
palautuksen hyppyjohtimet (2)
19 Paristo
9 Virtalähteen tuulettimen vastake 20 PCI Express x16 -näyttösovittimen
vastake
10 SATA IDE -vastakkeet (4) 21 Järjestelmän tuulettimen vastake
11 Etulevyn vastake 22 12 V:n virtalähteen vastake
Kuva 5. Emolevyn osien sijainti.
10 Laitteiston osien asennus- ja vaihto-opas

Kuva 6ilmaisee joidenkin tietokonemallien emolevyn osien sijainnin.
1 Suoritin ja jäähdytyslevy 12 Etulevyn vastake
2 Suorittimen tuulettimen vastake 13 Virtalähteen tuulettimen vastake
3 Muistivastake 114 Etulevyn USB-porttien vastakkeet (2)
4 Muistivastake 215 Sarjaportin (COM) vastake
5 Muistivastake 316 Etulevyn äänivastake
6 Muistivastake 417 PCI-sovittimen vastake
7 Virtalähteen vastake 18 PCI Express x1 -sovittimen
vastakkeet (2)
8 Levykeaseman vastake 19 Paristo
9 SATA IDE -vastakkeet (4) 20 PCI Express x16 -näyttösovittimen
vastake
10 Etulevyn USB-portin vastake 21 Järjestelmän tuulettimen vastake
11 CMOS-muistin tyhjennyksen ja
palautuksen hyppyjohdin
22 12 V:n virtalähteen vastake
Kuva 6. Emolevyn osien sijainti.
Luku 2. Esittely 11

12 Laitteiston osien asennus- ja vaihto-opas
