この章では、コンピューターの機能、仕様、初期インストール済みソフトウェア・プログラム、および
コネクターと部品の位置について説明します。
この章には以下のトピックが含まれています。
•1ページの『機能』:ここでは、ご使用のコンピューターのさまざまな機能について概説します。
•4ページの『仕様』:ここでは、ご使用のコンピューターの物理仕様を示します。
•5ページの『ソフトウェアの概要』:ここでは、ご使用のコンピューターと共に提供されているソフ
トウェア・プログラムについて説明します。
•7ページの『コンピューターのコントロール、コネクターおよび部品の位置』:ここでは、コンピュー
ターのコントロール、コネクターおよび部品の位置を確認するために役立つ情報を記載しています。
機
機
機
機能
能
能
能
ここでは、ご使用のコンピューターのさまざまな機能について概説します。
シ
シ
シ
シス
ス
ス
ステ
テ
テ
テム
ム
ム
ム情
情
情
情報
報
報
報
以下の説明では、さまざまなモデルがカバーされています。特定のモデルの情報については、Setup
Utilityプログラムを使用してください。65ページの第4章『SetupUtilityプログラムの使用』を参照
してください。
マ
マ
マ
マイ
イ
イ
イク
ク
ク
クロ
ロ
ロ
ロプ
プ
プ
プロ
ロ
ロ
ロセ
セ
セ
セッ
ッ
ッ
ッサ
サ
サ
サー
ー
ー
ー
ご使用のコンピューターには、以下のいずれかのマイクロプロセッサーが付属しています(内蔵キャッ
シュ・サイズはモデル・タイプによって異なります)。
•Intel®Core™i3マイクロプロセッサー
•IntelCorei5マイクロプロセッサー
•IntelPentium®マイクロプロセッサー
メ
メ
メ
メモ
モ
モ
モリ
リ
リ
リー
ー
ー
ー・
・
・
・モ
モ
モ
モジ
ジ
ジ
ジュ
ュ
ュ
ュー
ー
ー
ール
ル
ル
ル
•最大で2つのDDR3DIMM(doubledatarate3dualinlinememorymodule)をサポート
注
注
注
注：
：
：
：ご使用のコンピューターは、1066MHzと1333MHzの両方のDDR3メモリー・モジュールをサ
ポートしています。ただし、1066MHzで動作するマイクロプロセッサー(IntelPentiumG6950マイ
クロプロセッサーなど)とともに1333MHzメモリー・モジュールを使用している場合は、メモ
リー・モジュールは1066MHzで動作します。
内
内
内
内蔵
蔵
蔵
蔵ド
ド
ド
ドラ
ラ
ラ
ライ
イ
イ
イブ
ブ
ブ
ブ
•スリムSATA(SerialAdvancedTechnologyAttachment)光学式ドライブ1つ
•SATAハードディスク・ドライブ1つ
ビ
ビ
ビ
ビデ
デ
デ
デオ
オ
オ
オ・
・
・
・サ
サ
サ
サブ
ブ
ブ
ブシ
シ
シ
シス
ス
ス
ステ
テ
テ
テム
ム
ム
ム
•VideoGraphicsArray(VGA)入力コネクターおよびDisplayPort出力コネクター用内蔵グラフィック・カード
オ
オ
オ
オー
ー
ー
ーデ
デ
デ
ディ
ィ
ィ
ィオ
オ
オ
オ・
・
・
・サ
サ
サ
サブ
ブ
ブ
ブシ
シ
シ
シス
ス
ス
ステ
テ
テ
テム
ム
ム
ム
•内蔵High-Definition(HD)オーディオ
©CopyrightLenovo2010,20111

•マイクロホン・コネクターとヘッドホン・コネクター
•内蔵スピーカー
接
接
接
接続
続
続
続機
機
機
機能
能
能
能
•10/100/1000Mbpsイーサネット・コントローラー
シ
シ
シ
シス
ス
ス
ステ
テ
テ
テム
ム
ム
ム管
管
管
管理
理
理
理機
機
機
機能
能
能
能
•自己診断テスト(POST)結果の保存機能
•拡張および電力インターフェース機構(ACPI)のサポート
•自動パワーオン始動順序(AutomaticPower-OnStartup)
•DesktopManagementInterface(DMI)
•IntelActiveManagementTechnology(AMT)(一部のモデルで使用可能)
•インテルラピッド・ストレージ・テクノロジー
•PXE(プリブート実行環境)
•システム管理(SM)基本入出力システム(BIOS)およびSMソフトウェア
•WakeonLAN
•WindowsManagementInstrumentation(WMI)
入
入
入
入出
出
出
出力
力
力
力(I/O) (I/O)
(I/O)機
機
機
機能
能
能
能
•DisplayPortコネクター1つ
•1つのイーサネット・コネクター
•9ピンのシリアル・ポート1つ(オプション)
•カード・リーダー1つ(オプション)
•ExpressCardスロット1つ(オプション)
•PersonalSystem/2(PS/2)キーボード・コネクター1つ(オプション)
•PS/2マウス・コネクター1つ(オプション)
•VGA入力コネクター1つ
•USB(ユニバーサル・シリアル・バス)コネクター6つ
•オーディオ・コネクター2つ(マイクロホン・コネクターとヘッドホン・コネクター)
•ワイヤレス・キーボードおよびマウス(一部のモデルで使用可能)
入出力機構について詳しくは、9ページの『背面図』を参照してください。
拡
拡
拡
拡張
張
張
張
•ハードディスク・ドライブ・ベイ1つ
•光学式ドライブ・ベイ1つ
電
電
電
電源
源
源
源機
機
機
機構
構
構
構
•150ワット電源機構(自動電圧切り替え機能付き)
セ
セ
セ
セキ
キ
キ
キュ
ュ
ュ
ュリ
リ
リ
リテ
テ
テ
ティ
ィ
ィ
ィー
ー
ー
ー機
機
機
機能
能
能
能
•Computrace
•カバー検出スイッチ(侵入検出スイッチとも呼ばれる)(一部のモデルで使用可能)
•SATAデバイスを有効または無効にする機能
2ThinkCentreユーザー・ガイド

•シリアル・ポートを有効または無効にする機能
•USBコネクターを個別に有効または無効にする
•指紋センサー付きのキーボード(一部のモデルで同梱)
•コンピューターが不正に使用されるのを防止するためのパワーオン・パスワード、管理者パスワード、
およびハードディスク・パスワード
•始動順序の制御
•キーボードもマウスも使用しない始動
•内蔵ケーブル・ロック(ケンジントン・ロック)の追加のサポート
•TPM(TrustedPlatformModule)
初
初
初
初期
期
期
期イ
イ
イ
イン
ン
ン
ンス
ス
ス
スト
ト
ト
トー
ー
ー
ール
ル
ル
ル済
済
済
済み
み
み
みソ
ソ
ソ
ソフ
フ
フ
フト
ト
ト
トウ
ウ
ウ
ウェ
ェ
ェ
ェア
ア
ア
ア
ご使用のコンピューターには、作業をより簡単かつ安全に行うのに役立つソフトウェア・プログラムが初
期インストールされています。詳しくは、5ページの『ソフトウェアの概要』を参照してください。
初
初
初
初期
期
期
期イ
イ
イ
イン
ン
ン
ンス
ス
ス
スト
ト
ト
トー
ー
ー
ール
ル
ル
ル済
済
済
済み
み
み
みオ
オ
オ
オペ
ペ
ペ
ペレ
レ
レ
レー
ー
ー
ーテ
テ
テ
ティ
ィ
ィ
ィン
ン
ン
ング
グ
グ
グ・
・
・
・シ
シ
シ
シス
ス
ス
ステ
テ
テ
テム
ム
ム
ム
ご使用のコンピューターには、以下のオペレーティング・システムのいずれかが初期インストール
されています。
•Microsoft®Windows®7
•MicrosoftWindowsVista®
互
互
互
互換
換
換
換性
性
性
性が
が
が
が保
保
保
保証
証
証
証ま
ま
ま
また
た
た
たは
は
は
は検
検
検
検証
証
証
証さ
さ
さ
され
れ
れ
れた
た
た
たオ
オ
オ
オペ
ペ
ペ
ペレ
レ
レ
レー
ー
ー
ーテ
テ
テ
ティ
ィ
ィ
ィン
ン
ン
ング
グ
グ
グ・
・
・
・シ
シ
シ
シス
ス
ス
ステ
テ
テ
テム
ム
ム
ム1(モデル・タイプによって異なります)
•Linux®
シ
シ
シ
シン
ン
ン
ング
グ
グ
グル
ル
ル
ルタ
タ
タ
タッ
ッ
ッ
ッチ
チ
チ
チ機
機
機
機能
能
能
能と
と
と
とマ
マ
マ
マル
ル
ル
ルチ
チ
チ
チタ
タ
タ
タッ
ッ
ッ
ッチ
チ
チ
チ機
機
機
機能
能
能
能
注
注
注
注：
：
：
：シングルタッチ機能またはマルチタッチ機能は、一部のコンピューター・モデルでのみ使用できます。
コンピューターには、モデルに応じてシングルタッチ機能またはマルチタッチ機能が備えられていること
があります。コンピューターでシングルタッチ機能またはマルチタッチ機能を使用できる場合、タッチス
クリーンを指で1回タップしてシングルクリックを操作できます。ダブルクリックするには、間を開けず
に2回続けてタップします。右クリックするには、タッチスクリーンを1回タップしたまま、ラウン
ド・サークルが表示されるまで待ちます。表示されたら、指をタッチスクリーンから離します。コンテ
キスト・メニューが表示され、このメニューから選択できます。
シ
シ
シ
シン
ン
ン
ング
グ
グ
グル
ル
ル
ルタ
タ
タ
タッ
ッ
ッ
ッチ
チ
チ
チ機
機
機
機能
能
能
能の
の
の
の使
使
使
使用
用
用
用:シングルタッチ機能を使ってコンピューターを操作するとき、1回の操作
で1本の指を使用します。
マ
マ
マ
マル
ル
ル
ルチ
チ
チ
チタ
タ
タ
タッ
ッ
ッ
ッチ
チ
チ
チ機
機
機
機能
能
能
能の
の
の
の使
使
使
使用
用
用
用:マルチタッチ機能を使ってコンピューターを操作するときは、1本または2本の
指を使用します。例えば、インターネットのブラウズ、ドキュメントの表示や編集をしながら、2本の指を
使ってタッチスクリーンをズームイン、ズームアウト、スクロール、または回転させることができます。
次の表に、オペレーティング・システムの各エディションでサポートされるタッチ機能を示します。
1.ここにリストするオペレーティング・システムは、この資料の出版時点で互換性を保証またはテストされていま
す。このマニュアルの発行後に、さらに他のオペレーティング・システムが、ご使用のコンピューターと互換性
があるとLenovoによって確認される場合があります。このリストは変更されることがあります。オペレーティ
ング・システムが互換性を保証またはテスト済みであるかどうかを判別するには、オペレーティング・システム
のベンダーのWebサイトを確認してください。
第1章.製品の概要3

表1.オペレーティング・システム・エディションとサポートされるタッチ機能
オ
オ
オ
オペ
ペ
ペ
ペレ
レ
レ
レー
ー
ー
ーテ
テ
テ
ティ
ィ
ィ
ィン
ン
ン
ング
グ
グ
グ・
・
・
・シ
シ
シ
シス
ス
ス
ステ
テ
テ
テム
ム
ム
ム・
・
・
・エ
エ
エ
エデ
デ
デ
ディ
ィ
ィ
ィシ
シ
シ
ショ
ョ
ョ
ョン
ン
ン
ンサ
サ
サ
サポ
ポ
ポ
ポー
ー
ー
ート
ト
ト
トさ
さ
さ
され
れ
れ
れる
る
る
るタ
タ
タ
タッ
ッ
ッ
ッチ
チ
チ
チ機
機
機
機能
能
能
能
Windows7Enterpriseシングルタッチまたはマルチタッチ
Windows7HomeBasicシングルタッチ
Windows7HomePremiumシングルタッチまたはマルチタッチ
Windows7Professionalシングルタッチまたはマルチタッチ
Windows7Starterシングルタッチ
Windows7Ultimateシングルタッチまたはマルチタッチ
仕
仕
仕
仕様
様
様
様
ここでは、ご使用のコンピューターの物理仕様を示します。
コ
コ
コ
コン
ン
ン
ンピ
ピ
ピ
ピュ
ュ
ュ
ュー
ー
ー
ータ
タ
タ
ター
ー
ー
ーの
の
の
の寸
寸
寸
寸法
法
法
法(
(
(
(ス
ス
ス
スタ
タ
タ
タン
ン
ン
ンド
ド
ド
ドお
お
お
およ
よ
よ
よび
び
び
びフ
フ
フ
フレ
レ
レ
レー
ー
ー
ーム
ム
ム
ム脚
脚
脚
脚部
部
部
部を
を
を
を除
除
除
除く
く
く
く)
)
)
)
幅:560mm(22.05インチ)
高さ:392mm(15.43インチ)
奥行き:79mm(3.11インチ)または86mm(3.39インチ)(構成により異なる)
コ
コ
コ
コン
ン
ン
ンピ
ピ
ピ
ピュ
ュ
ュ
ュー
ー
ー
ータ
タ
タ
ター
ー
ー
ーの
の
の
の寸
寸
寸
寸法
法
法
法(
(
(
(ス
ス
ス
スタ
タ
タ
タン
ン
ン
ンド
ド
ド
ドお
お
お
およ
よ
よ
よび
び
び
びフ
フ
フ
フレ
レ
レ
レー
ー
ー
ーム
ム
ム
ム脚
脚
脚
脚部
部
部
部を
を
を
を含
含
含
含む
む
む
む)
)
)
)
•幅:560mm(22.05インチ)
•最大の高さ:
–421.9mm(16.61インチ)(フレーム・スタンドおよびフレーム脚部を含む)
–566.9mm(22.32インチ)(リフト・スタンドを含む)
•奥行き:109mm(4.29インチ)から250mm(9.84インチ)(構成によって異なります)
コ
コ
コ
コン
ン
ン
ンピ
ピ
ピ
ピュ
ュ
ュ
ュー
ー
ー
ータ
タ
タ
ター
ー
ー
ーの
の
の
の重
重
重
重量
量
量
量
出荷時の最大構成:14.1kg(31.09ポンド)
タ
タ
タ
タッ
ッ
ッ
ッチ
チ
チ
チス
ス
ス
スク
ク
ク
クリ
リ
リ
リー
ー
ー
ーン
ン
ン
ンの
の
の
の寸
寸
寸
寸法
法
法
法
幅:531.4mm(20.92インチ)
高さ:311.6mm(12.27インチ)
奥行き:2mm(0.08インチ)
リ
リ
リ
リフ
フ
フ
フト
ト
ト
ト・
・
・
・ス
ス
ス
スタ
タ
タ
タン
ン
ン
ンド
ド
ド
ド
高さの調整:110mm(4.33インチ)
傾き調整:垂直より-5°から25°
フ
フ
フ
フレ
レ
レ
レー
ー
ー
ーム
ム
ム
ム・
・
・
・ス
ス
ス
スタ
タ
タ
タン
ン
ン
ンド
ド
ド
ド
傾き調整:垂直より15°から45°
環
環
環
環境
境
境
境
•気温:
動作時:10°Cから35°C(50°Fから95°F)
非動作時:-20°Cから60°C(-4°Fから140°F)(パッケージあり)
•湿度:
動作時:20%から80%(1時間当たり10%、非結露)
非動作時:20%から90%(1時間当たり10%、非結露)
•高度:
4ThinkCentreユーザー・ガイド

動作時:-50から10,000ft(-15.2から3,048m)
非動作時:-50から35,000ft(-15.2から10,668m)
電
電
電
電源
源
源
源入
入
入
入力
力
力
力
•入力電力:
–低電圧範囲:
最小:100VAC
最大:127VAC
入力周波数範囲:50から60Hz
–高電圧範囲:
最小:200VAC
最大:240VAC
入力周波数範囲:50から60Hz
ソ
ソ
ソ
ソフ
フ
フ
フト
ト
ト
トウ
ウ
ウ
ウェ
ェ
ェ
ェア
ア
ア
アの
の
の
の概
概
概
概要
要
要
要
初期インストール済みのオペレーティング・システムといくつかの初期インストール済みのアプリケー
ションが、コンピューターに付属しています。
Windows
Windows
Windows
Windowsオ
オ
オ
オペ
ペ
ペ
ペレ
レ
レ
レー
ー
ー
ーテ
テ
テ
ティ
ィ
ィ
ィン
ン
ン
ング
グ
グ
グ・
・
・
・シ
シ
シ
シス
ス
ス
ステ
テ
テ
テム
ム
ム
ムに
に
に
に付
付
付
付属
属
属
属の
の
の
のソ
ソ
ソ
ソフ
フ
フ
フト
ト
ト
トウ
ウ
ウ
ウェ
ェ
ェ
ェア
ア
ア
ア
ここでは、Windowsオペレーティング・システムに付属のソフトウェアについて説明します。
Lenovo
Lenovo
Lenovo
Lenovoが
が
が
が提
提
提
提供
供
供
供す
す
す
する
る
る
るソ
ソ
ソ
ソフ
フ
フ
フト
ト
ト
トウ
ウ
ウ
ウェ
ェ
ェ
ェア
ア
ア
ア
お客様の生産性の向上とコンピューターの保守に関連したコストの削減を支援するために、Lenovoで
は、以下のソフトウェア・プログラムを提供しています。コンピューターに付属するソフトウェア・
プログラムは、ご使用のモデル・タイプおよび初期インストール済みのオペレーティング・システム
によって異なります。
Lenovo
Lenovo
Lenovo
LenovoThinkVantage
ThinkVantage
ThinkVantage
ThinkVantageTools
Tools
Tools
Tools
LenovoThinkVantage®Toolsプログラムを利用することにより、多くの情報源を利用でき、作業をより
簡単かつ安全に行うのに役立つさまざまなツールに容易にアクセスできます。詳しくは、79ページの
『LenovoThinkVantageTools』を参照してください。
ThinkVantage
ThinkVantage
ThinkVantage
ThinkVantageProductivity
Productivity
Productivity
ProductivityCenter
Center
Center
Center
ThinkVantageProductivityCenterプログラムを使用することにより、ご使用のコンピューターのセットアッ
プ、学習、保守、およびコンピューターのパフォーマンスの向上に役立つ多数の情報源やツールをご利用
いただけます。詳しくは、80ページの『ThinkVantageProductivityCenter』を参照してください。
注
注
注
注：
：
：
：ThinkVantageProductivityCenterプログラムは、WindowsVistaオペレーティング・システムが初期イン
ストールされているLenovoのコンピューターでのみ使用できます。
Lenovo
Lenovo
Lenovo
LenovoWelcome
Welcome
Welcome
Welcome
LenovoWelcomeプログラムでは、Lenovoの新しい組み込み機能を紹介し、コンピューターを最大限活用
するために役立ついくつかの重要なセットアップ・タスクをガイドします。
Product
Product
Product
ProductRecovery
Recovery
Recovery
Recovery
ProductRecoveryプログラムを使用すれば、ハードディスク・ドライブの内容を工場出荷時の状態に
復元することができます。
第1章.製品の概要5

ThinkVantage
ThinkVantage
ThinkVantage
ThinkVantageRescue
Rescue
Rescue
Rescueand
and
and
andRecovery
Recovery
Recovery
Recovery
ThinkVantageRescueandRecovery®プログラムは、高度に自動化されたリカバリーと復元のため
のプログラムです。Windowsオペレーティング・システムを起動できない場合でも、コンピューター
の問題を診断し、ヘルプを入手し、システム・クラッシュからリカバリーするための一連の自動リカ
バリー・ツールが含まれています。
Power
Power
Power
PowerManager
Manager
Manager
Manager
PowerManagerプログラムは、ご使用のThinkCentre®コンピューターに、便利で柔軟かつ完全な省電力
機能を提供します。PowerManagerプログラムを使用すると、システムのパフォーマンスと省電力の
間の最適なバランスを実現するように電力設定を調整できます。
Password
Password
Password
PasswordManager
Manager
Manager
Manager
PasswordManagerは、WindowsアプリケーションとWebサイトのための認証情報を自動的に取り込ん
で設定するためのプログラムです。
ThinkVantage
ThinkVantage
ThinkVantage
ThinkVantageSystem
System
System
SystemUpdate
Update
Update
Update
ThinkVantageSystemUpdateプログラムは、ソフトウェア・パッケージ(ThinkVantageアプリケーション、
デバイス・ドライバー、BIOS更新、その他のサード・パーティー・アプリケーション)をダウンロード
し、インストールすることによって、ご使用のコンピューター上のソフトウェアを最新の状態に保つため
のプログラムです。常に更新状態にしておくべきソフトウェアの例としては、Lenovoが提供するプログラ
ム(RescueandRecoveryプログラムやThinkVantageProductivityCenterプログラムなど)があります。
Lenovo
Lenovo
Lenovo
LenovoSolution
Solution
Solution
SolutionCenter
Center
Center
Center
注
注
注
注：
：
：
：コンピューターの製造時期によって、コンピューターには診断用にLenovoSolutionCenterプログラムと
LenovoThinkVantageToolboxプログラムのいずれかが初期インストールされています。LenovoThinkVantage
Toolboxプログラムについて詳しくは、6ページの『LenovoThinkVantageToolbox』を参照してください。
LenovoSolutionCenterプログラムを使用すると、コンピューターに関連した問題のトラブルシューティン
グと解決を行うことができます。このプログラムは、最大限のシステム・パフォーマンスを実現するため
のヒントに加えて、診断テスト、システム情報収集、セキュリティー状況、およびサポート情報を結び付
けます。詳しくは、74ページの『LenovoSolutionCenter』を参照してください。
Lenovo
Lenovo
Lenovo
LenovoThinkVantage
ThinkVantage
ThinkVantage
ThinkVantageToolbox
Toolbox
Toolbox
Toolbox
注
注
注
注：
：
：
：コンピューターの製造時期によって、コンピューターには診断用にLenovoSolutionCenterプログラム
とLenovoThinkVantageToolboxプログラムのいずれかが初期インストールされています。LenovoSolution
Centerプログラムについて詳しくは、6ページの『LenovoSolutionCenter』を参照してください。
LenovoThinkVantageToolboxプログラムにより、コンピューターの保守、コンピューター・セキュリ
ティーの改善、コンピューター問題の診断、Lenovoの提供する新テクノロジーの学習、ご使用のコン
ピューターの詳細情報の入手が容易になります。詳しくは、75ページの『LenovoThinkVantageToolbox』
を参照してください。
PC-Doctor
PC-Doctor
PC-Doctor
PC-Doctorfor
for
for
forRescue
Rescue
Rescue
Rescueand
and
and
andRecovery
Recovery
Recovery
Recovery
PC-DoctorforRescueandRecovery診断プログラムは、ハードウェア関連の問題の診断と解決に役立つよ
うに、RescueandRecoveryワークスペースの一部としてご使用のThinkCentreコンピューターに初期イ
ンストールされています。このプログラムは、システムの正常動作を妨げるオペレーティング・シス
テム制御設定の報告も行います。PC-DoctorforRescueandRecovery診断プログラムを使用するのは、
Windowsオペレーティング・システムを起動できない場合です。詳しくは、75ページの『PC-Doctor
forRescueandRecovery』を参照してください。
Adobe
Adobe
Adobe
AdobeReader
Reader
Reader
Reader
AdobeReaderプログラムは、PDF文書の表示、印刷、および検索に使用するツールです。
6ThinkCentreユーザー・ガイド

資料へのアクセスと資料の表示について詳しくは、79ページの『『OnlineBooks』フォルダー』を参照
してください。
ア
ア
ア
アン
ン
ン
ンチ
チ
チ
チウ
ウ
ウ
ウィ
ィ
ィ
ィル
ル
ル
ルス
ス
ス
ス・
・
・
・ソ
ソ
ソ
ソフ
フ
フ
フト
ト
ト
トウ
ウ
ウ
ウェ
ェ
ェ
ェア
ア
ア
ア
ご使用のコンピューターには、ウィルスを検出および除去するためのアンチウィルス・ソフトウェアが付
属しています。Lenovoは、30日間無償で使用できる、完全バージョンのアンチウィルス・ソフトウェ
アを初期インストール済みの状態で提供します。30日間が経過した後、アンチウィルス・ソフトウェ
アの更新を継続するにはライセンスを更新する必要があります。
アンチウィルス・ソフトウェアの使用方法について詳しくは、アンチウィルス・ソフトウェアのヘル
プ・システムを参照してください。
コ
コ
コ
コン
ン
ン
ンピ
ピ
ピ
ピュ
ュ
ュ
ュー
ー
ー
ータ
タ
タ
ター
ー
ー
ーの
の
の
のコ
コ
コ
コン
ン
ン
ント
ト
ト
トロ
ロ
ロ
ロー
ー
ー
ール
ル
ル
ル、
、
、
、コ
コ
コ
コネ
ネ
ネ
ネク
ク
ク
クタ
タ
タ
ター
ー
ー
ーお
お
お
およ
よ
よ
よび
び
び
び部
部
部
部品
品
品
品の
の
の
の位
位
位
位置
置
置
置
ここでは、コンピューターのコントロール、コネクターおよび部品の位置を確認するために役立つ情
報を記載しています。
前
前
前
前面
面
面
面

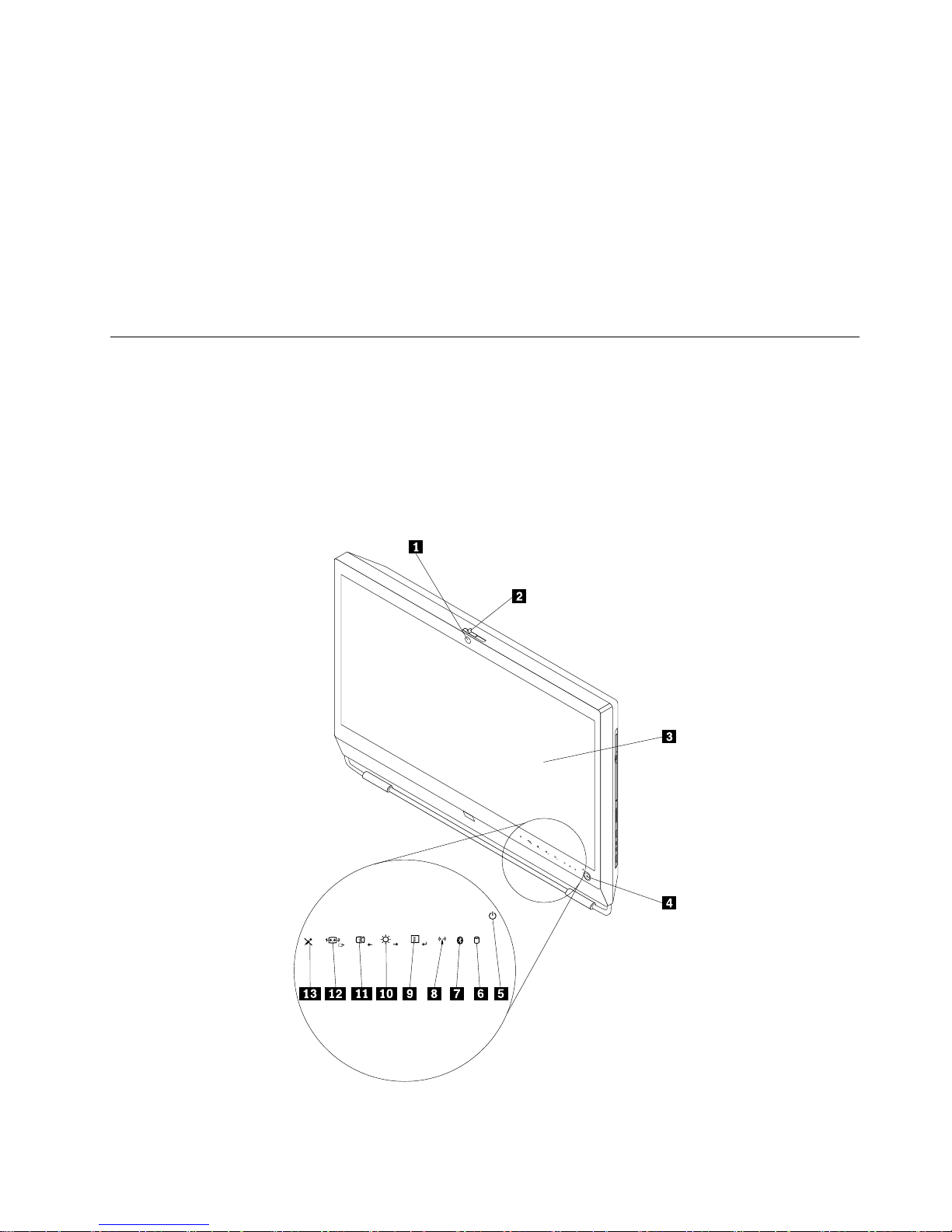

7ページの図1『前面のコントロールおよび部品の位置』は、コンピューターの前面にあるコントロール
および部品の位置を示しています。
図 1. 前 面のコントロールおよび部品 の 位 置
第1章.製品の概要7

1マイクロホン(MIC)付き内蔵カメラ(一部のモデ
ルで使用可能)
8ワイヤレス活動インジケーター
2内蔵カメラのオン/オフ・ボタン9メニュー/Enter
3液晶ディスプレイ(LCD)パネル10明るさ調節/右
4電源ボタン11イメージ・セットアップ調節/左
5電源インジケーター12モニター・モード・コントロール/終了
6ハードディスク・ドライブ活動インジケーター13マイクロホンの消音/オンのコントロール
7Bluetooth活動インジケーター
コ
コ
コ
コン
ン
ン
ンピ
ピ
ピ
ピュ
ュ
ュ
ュー
ー
ー
ータ
タ
タ
ター
ー
ー
ーを
を
を
をモ
モ
モ
モニ
ニ
ニ
ニタ
タ
タ
ター
ー
ー
ー・
・
・
・モ
モ
モ
モー
ー
ー
ード
ド
ド
ドで
で
で
で使
使
使
使用
用
用
用す
す
す
する
る
る
る
ご使用のコンピューターは、コンピューター・モードとモニター・モードの2つのモードで動作します。
ここでは、コンピューターをモニター・モードで使用する方法について説明します。
コンピューターをモニター・モードで使用するには、2番目のコンピューターが必要です。VGAケーブル
の一方の端をコンピューターの背面にあるVGA入力コネクターに接続し、もう一方の端を2番目のコン
ピューターのVGAコネクターに接続します。モニター・モード・コントロール(コンピューターの前
面にあります)を使用して、コンピューター・モードとモニター・モードを切り替えます。
次の表に、コンピューター・モードまたはモニター・モードでコンピューターを作動させたときの各コン
トロール機能を示します。
ア
ア
ア
アイ
イ
イ
イコ
コ
コ
コン
ン
ン
ンコ
コ
コ
コン
ン
ン
ント
ト
ト
トロ
ロ
ロ
ロー
ー
ー
ール
ル
ル
ル説
説
説
説明
明
明
明
メニューメインのオンスクリーン・ディスプレイ(OSD)メニューが開き
ます。
Enter選択内容を確定します。
明るさ調節モニターの全体的な明るさを調整します。
右右に移動します。
イメージ・セット
アップ調節
イメージを自動的に最適化します。
左左に移動します。
取り消し/終了操作を取り消すか、メインOSDメニューを終了します。
モニター・モード・
コントロール
コンピューターでコンピューター・モードとモニター・モード
を切り替えます。
8ThinkCentreユーザー・ガイド

背
背
背
背面
面
面
面図
図
図
図
9ページの図2『背面のコネクターの位置』は、コンピューターの背面にあるコネクターの位置を示して
います。コンピューターの背面にある一部のコネクターは色分けされており、コンピューターのどこに
ケーブルを接続すればよいかを判断しやすいようになっています。
図 2. 背 面のコネクターの位置
1カード・リーダー(一部のモデルで使用可能)9電源コネクター
2USBコネクター10内蔵ケーブル・ロック・スロット
3ヘッドホン・コネクター11イーサネット・コネクター
4マイクロホン・コネクター12USBコネクター(4)
5USBコネクター13DisplayPort出力コネクター
6シリアル・ポート(一部のモデルで使用可能)14VGA入力コネクター
7PS/2マウス・コネクター(一部のモデルで使用
可能)
15ExpressCardスロット(一部のモデルで使用可能)
8PS/2キーボード・コネクター(一部のモデルで使
用可能)
コ
コ
コ
コネ
ネ
ネ
ネク
ク
ク
クタ
タ
タ
ター
ー
ー
ー説
説
説
説明
明
明
明
DisplayPort出力コネクターDisplayPortコネクターを使用するデバイス(高性能モニターやダイレクト・ドライブ・
モニターなど)を接続するために使用します。
イーサネット・コネクターローカル・エリア・ネットワーク(LAN)のイーサネット・ケーブルを接続するた
めに使用します。
注
注
注
注：
：
：
：FCCクラスB制限内のコンピューターを操作するには、カテゴリー5イーサネッ
ト・ケーブルを使用します。
第1章.製品の概要9

コ
コ
コ
コネ
ネ
ネ
ネク
ク
ク
クタ
タ
タ
ター
ー
ー
ー説
説
説
説明
明
明
明
マイクロホン・コネクター音声を録音するときや音声認識ソフトウェアを使用する場合に、コンピューターにマ
イクロホンを接続するために使用します。
PS/2キーボード・コネク
ター(オプション)
PS/2キーボード・コネクターを使用するキーボードを接続するために使用します。
PS/2マウス・コネクター
(オプション)
マウス、トラックボール、またはPS/2マウス・コネクターを使用する他のポインティ
ング・デバイスを接続するのに使用します。
シリアル・ポート(オプ
ション)
外付けモデム、シリアル・プリンター、またはその他の9ピンのシリアル・ポートを
使用するデバイスを接続するときに使用します。
USBコネクターUSBコネクターを必要とするデバイス(USBキーボード、USBマウス、USBスキャ
ナー、あるいはUSBプリンターなど)を接続するときに使用します。8個を超える
USBデバイスを接続する場合は、USBハブを別途購入すれば、追加のUSBデバイス
を接続できるようになります。
VGA入力コネクターコンピューターを、2番目のコンピューターのVGAモニター・コネクターに接続
するために使用します。これにより、このコンピューターをモニター・モードで使
用できます。
10ThinkCentreユーザー・ガイド

構
構
構
構成
成
成
成部
部
部
部品
品
品
品の
の
の
の位
位
位
位置
置
置
置
11ページの図3『構成部品の位置』は、コンピューター内部の各構成部品の位置を示しています。コン
ピューターのカバーを取り外してコンピューターの内部にアクセスするには、16ページの『コンピュー
ターのカバーの取り外し』を参照してください。
図 3. 構 成 部品 の 位 置
1フレーム・スタンド15内蔵スピーカー
2VideoElectronicsStandardsAssociation(VESA)フ
レーム・カバー
16フレーム脚部
3ファン・ダクト17ハードディスク・ドライブ
4ヒートシンク18右側I/O部品
5メモリー・モジュール(2)19カード・リーダー*
6WI-FIカード*20光学式ドライブ・ベイ
7マイクロプロセッサー・ファン21インバーター
8バッテリー22コンピューター・メイン・ブラケット
9ExpressCard*23光学式ドライブ*
第1章.製品の概要11

10背面I/O部品24電源機構
11内蔵スピーカー25マイクロホン付き内蔵カメラ*
12Bluetoothモジュール*26周辺光センサー*
13システム・ファン27マルチタッチ・ボード*
14背面I/O部品カバー28VESAフレーム
注
注
注
注：
：
：
：
1.*はオプションの部品であることを示しており、一部のモデルで使用可能です。
2.コンピューターにはフレーム・スタンドまたはリフト・スタンドが付属している場合があります。
リフト・スタンドについて詳しくは、17ページの『リフト・スタンドの取り外しまたは再取り付
け』を参照してください。
シ
シ
シ
シス
ス
ス
ステ
テ
テ
テム
ム
ム
ム・
・
・
・ボ
ボ
ボ
ボー
ー
ー
ード
ド
ド
ドの
の
の
の部
部
部
部品
品
品
品お
お
お
およ
よ
よ
よび
び
び
びコ
コ
コ
コネ
ネ
ネ
ネク
ク
ク
クタ
タ
タ
ター
ー
ー
ーの
の
の
の位
位
位
位置
置
置
置
12ページの図4『システム・ボードの部品およびコネクターの位置』は、システム・ボード上の
部品およびコネクターの位置を示しています。
図 4. シ ス テ ム ・ ボ ー ド の 部品 お よ び コ ネ ク タ ー の 位 置
1マイクロプロセッサー15背面I/O部品コネクター
2マルチタッチ・ボード・ケーブル・コネクター16COMコネクター
3内蔵カメラ・ケーブル・コネクター17熱センサー・コネクター
4メモリー・スロット(2)18右側I/O部品ケーブル・コネクター
12ThinkCentreユーザー・ガイド
