Lenovo V530-15ICR User manual

Lenovo
V530-15ICR
Setup Guide
Руководство по установке
Посібник зі встановлення
Kurulum Kılavuzu
הנקתה ךירדמ
Printed in China
PN: SP40M14492

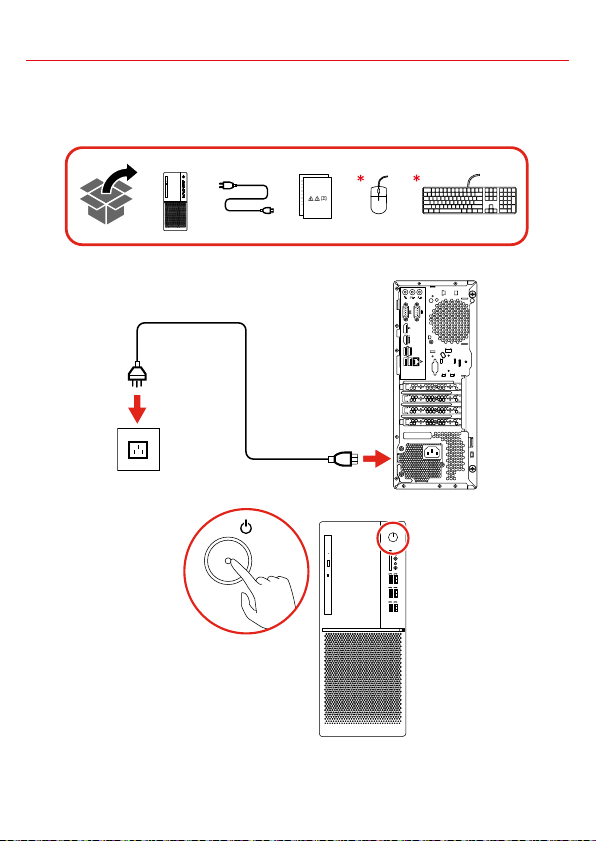

Initial Setup
Начальная установка I Перше налаштування I İlk Kurulum I
תינושאר הנקתה
*For selected models I В некоторых моделях I Для вибраних моделей I
Seçili modeller için I םימגדבםירחבנ
7 8
5 6

Overview
Обзор I Огляд I Genel bakış I תיללכ הריקס
*1. Optical drive eject/close button
*2. Optical drive activity indicator
*3. Internal speaker
4. Power button
*5. Card reader slot
6. Microphone connector
7. Headset connector
8. USB 3.1 connectors Gen 1 (6)
9. Storage drive activity indicator
10. Audio line-out connector
11. Microphone connector
12. Audio line-in connector
13. VGA-out connector
14. Serial connector
15. DisplayPort® 1.2 out connector
16. HDMITM 1.4 out connector
17. USB 2.0 connectors (4)
18. Ethernet connector
19. PCI Express card area
20.Power cord connector
*21. Serial connector
22.Padlock loop
23.Security-lock slot
* For selected models
Read the statement on USB transfer rate in the User Guide. Refer to the Safety and
Warranty Guide for accessing the User Guide.
7 8
5 6
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
20
22
23
21
9
1
2

* 1. Кнопка выброса/закрытия дисковода
для оптических дисков
*2. Индикатор работы дисковода для
оптических дисков
*3. Внутренний динамик
4. Кнопка питания
*5. Разъем устройства считывания карт
6. Разъем микрофона
7. Разъем для гарнитуры
8. Разъемы USB 3.1 Gen 1 (6)
9. Индикатор работы устройства
хранения данных
10. Линейный аудиовыход
11. Разъем микрофона
12. Линейный аудиовход
13. Выходной разъем VGA
14. Разъем последовательного порта
15. Выходной разъем DisplayPort® 1.2
16. Выходной разъем HDMITM 1.4
17. Разъемы USB 2.0 (4)
18. Разъем Ethernet
19. Область для установки карты PCI-
Express
20.Разъем для шнура питания
*21. Разъем последовательного порта
22.Скоба для навесного замка
23.Гнездо с защитным замком
* В некоторых моделях
Прочитайте заявление о скорости передачи через интерфейс USB в руководстве
пользователя. Сведения о получении доступа к руководству пользователя см. в
руководстве по технике безопасности и гарантии.
* 1. Кнопка відкриття та закриття
оптичного дисковода
*2. Індикатор активності оптичного
привода
*3. Внутрішній динамік
4. Кнопка живлення
*5. Отвір для пристрою читання карток
6. Роз'єм для мікрофона
7. Роз'єм для гарнітури
8. Роз'єми USB 3.1 Gen 1 (6)
9. Індикатор роботи накопичувача
10. Вихідний аудіороз'єм
11. Роз'єм для мікрофона
12. Вхідний аудіороз'єм
13. Роз'єм виходу VGA
14. Послідовний роз'єм
15. Вихідний роз'єм DisplayPort® 1.2
16. Вихідний роз'єм HDMITM 1.4
17. Роз'єми USB 2.0 (4)
18. Роз'єм для мережі Ethernet
19. Зона карт PCI Express
20.Роз'єм для кабелю живлення
*21. Послідовний роз'єм
22.Петля для замка
23.Роз'єм для кодового замка
* Для вибраних моделей
Прочитайте зауваження щодо швидкості передавання даних за допомогою USB в
Посібнику користувача. Відомості про доступ до Посібника користувача див. в Посібнику
з техніки безпеки та гарантії.
* 1. Optik sürücü çıkarma/kapatma düğmesi
*2. Optik sürücü etkinlik göstergesi
*3. Dahili hoparlör
4. Güç düğmesi
*5. Kart okuyucu yuvası
6. Mikrofon bağlacı
7. Kulaklık bağlacı
8. USB 3.1 bağlaçları Gen 1 (6)
9. Depolama sürücüsü etkinlik göstergesi
10. Ses çıkış bağlacı
11. Mikrofon bağlacı
12. Ses giriş bağlacı
13. VGA çıkış bağlacı
14. Dizisel bağlaç
15. DisplayPort® 1.2 çıkış bağlacı
16. HDMITM 1.4 çıkış bağlacı
17. USB 2.0 bağlaçları (4)
18. Ethernet bağlacı
19. PCI Express kart alanı
20 Elektrik kablosu bağlacı
*21. Dizisel bağlaç
22.Asma kilit halkası
23.Güvenlik kilidi yuvası
* Seçili modeller için
Kullanma Kılavuzu'ndaki USB aktarım hızı bildirimini okuyun. Kullanma Kılavuzu'na erişmek
için Güvenlik ve Garanti Kılavuzu'na başvurun.

*1.האצוה ןצחל/ לש הריגסיטפוא ןנוכ
*2.יטפואה ןנוכה תוליעפ ןווחמ *3.ימינפ לוקמר 4.הלעפה גתמ *5.םיסיטרכ ארוקל ץירח 6.ןופורקימ רבחמ 7.תוינזוא רבחמ
8. ירבחמUSB 3.1 Gen 1(6) 9.ןוסחאה ןנוכ תוליעפ ןווחמ 10.עמש תאיצי רבחמ 11.ןופורקימ רבחמ
12.עמש תסינכ רבחמ
13. תאיצי רבחמVGA
14.ירוט רבחמ 15. תאיצי רבחמ1.2
®
DisplayPort 16. תאיצי רבחמ1.4
TM
HDMI 17. ירבחמUSB 2.0)4( 18.טנרתא רבחמ 19. סיטרכ רוזאPCI-Express 20.למשח לבכל רבחמ *21.ירוט רבחמ 22.לוענמ תאלול
23.החטבא לוענמל ץירח
*םירחבנ םימגדב שיב הרבעהה בצק יבגל הרהצהה תא אורקל-USBבשמתשמל ךירדמ.ב ורזעיהתוירחאהו תוחיטבה ךירדמ תשגל ידכ
ה לאשמתשמל ךירדמ.

*For selected models I В некоторых моделях I Для вибраних моделей I Seçili modeller için I םירחבנ םימגדב
Customer Replacement Units (CRUs)
Узлы, подлежащие замене силами заказчика (CRU) | Компоненти,
що замінюються користувачем (CRUs) | Müşteri Tarafından
Değiştirilebilir Birimler (CRU'lar) | (CRUs) תימצע הפלחהל תודיחי
• Card reader slot cover
• Coin-cell battery
• Computer cover
• Front bezel
• Heat sink and fan assembly
*• Keyboard
*• M.2 solid-state drive bracket
*• M.2 solid-state drive
*• Memory module
*• Mouse
Refer to the User Guide for CRU definition.
*• Optical drive bracket
*• Optical drive
*• PCI Express card
• Power cord
• Power supply assembly
*• Primary or secondary storage drive (a 2.5-
inch or 3.5- inch storage drive)
• Storage converter
*• Wi-Fi card shield
*• Wi-Fi card
• Крышка гнезда для устройства
считывания карт
• Плоская круглая батарейка
• Кожух компьютера
• Лицевая панель
• Блок радиатора и вентилятора
*• Клавиатура
*• Крепежная скоба твердотельного
диска M.2
*• Твердотельный диск M.2
*• Модули памяти
*• Мышь
*• Крепежная скоба дисковода для
оптических дисков
*• Дисковод для оптических дисков
*• Плата PCI Express
• Шнур питания
• Блок питания
*• Основное или дополнительное
устройство хранения данных (2,5-
дюймовое или 3,5-дюймовое устройство
хранения данных)
• Адаптер устройства хранения данных
*• Защитный экран карты Wi-Fi
*• Карта Wi-Fi
Определение CRU см. в руководстве пользователя.
• Кришка роз'єму для пристрою
читання карток
• Плоска кругла батарея
• Кришка для комп'ютера
• Передня панель
• Тепловідвід та вентилятор
*• Клавіатура
*• Кріплення твердотільного диска M.2
*• Твердотільний диск M.2
*• Модуль пам'яті
*• Миша
*• Кріплення оптичного привода
*• Оптичний диск
*• Картка PCI Express
• Кабель живлення
• Блок живлення
*• Основний або другий жорсткий диск
(2,5- або 3,5-дюймовий)
• Перетворювач пам'яті
*• Кришка карти Wi-Fi
*• Адаптер Wi-Fi
Визначення CRU див. в посібнику користувача.

*For selected models I В некоторых моделях I Для вибраних моделей I Seçili modeller için I םירחבנ םימגדב
• Kart okuyucu yuvası kapağı
• Madeni para büyüklüğünde hücreli pil
• Bilgisayar kapağı
• Ön çerçeve
• Soğutma radyatörü ve fan düzeneği
*• Klavye
*• M.2 yarıiletken sürücü desteği
*• M.2 yarıiletken sürücü
*• Bellek modülü
*• Fare
*• Optik sürücü desteği
*• Optik sürücü
*• PCI Express kart
• Elektrik kablosu
• Güç kaynağı düzeneği
*• Birincil veya ikincil depolama sürücüsü (bir
2,5 inç veya 3,5 inç depolama sürücüsü)
• Depolama dönüştürücüsü
*• Wi-Fi kartı aparatı
*• Wi-Fi kartı
CRU tanımı için Kullanma Kılavuzu'na başvurun.
•םיסיטרכה ארוק ץירח יוסיכ
•עבטמ לדוגב הללוס •בשחמה הסכמ •ימדק חול •ררוואמ לולכמו רוריק ףוג *•תדלקמ *• גוסמ קצומ ןורכיז ןנוכ לש תרגסמM.2 *• גוסמ קצומ ןורכיז ןנוכM.2 *•ןורכיז לודומ *•רבכעב ונייעשמתשמל ךירדמ
הפלחהל הדיחי לש הרדגהל
תימצע/CRU.
*•יטפוא ןנוכ תרגסמ
*•יטפוא ןנוכ *• סיטרכPCI Express •למשח לבכ •חוכ קפס לולכמ *• ינשמ וא ישאר ןוסחא ןנוכ) לדוגב ןוסחא ןנוכ2.5 לדוגב וא3.5ץניא(' •ןוסחא םאתמ *• סיטרכ ןגמWi-Fi *• סיטרכWi-Fi

Additional information
Дополнительная информация I Додаткова інформація I
Ek bilgiler I ףסונ עדימ
European Union — compliance with the
Radio Equipment Directive
Hereby, Lenovo (Singapore) Pte. Ltd., declares that
the radio equipment type Lenovo V530-15ICR is in
compliance with Directive 2014/53/EU.
The full text of the system EU declaration of
conformity and the EU wireless module
declarations are available at the following Internet
addresses:
•For desktop and all-in-one computers:
https://www.lenovo.com/eu-doc-desktops
•For workstations:
https://www.lenovo.com/eu-doc-workstations
This radio equipment operates with the following
frequency bands and maximum radio-frequency
power:
Technology
Frequency
band [MHz]
Maximum
transmit
power
WLAN
802.11b/g/n
2400 - 2483.5 < 20 dBm
WLAN
802.11a/n/ac
5150 - 5725 < 23 dBm
WLAN
802.11a/n/ac
5725 - 5875
< 13.98
dBm
Bluetooth
BR/EDR/LE
2400 - 2483.5 < 20 dBm
Европейский Союз — соответствие
директиве по оборудованию
радиосвязи
Настоящим Lenovo (Singapore) Pte. Ltd.
подтверждает, что радиооборудование типа
Lenovo V530-15ICR соответствует требованиям
Директивы 2014/53/ЕС.
Полный текст декларации ЕС о соответствии
системы и деклараций ЕС по беспроводным
модулям доступны по следующим интернет-
адресам:
•Для настольных компьютеров и моделей
«все в одном»:
https://www.lenovo.com/eu-doc-desktops
•Для рабочих станций:
https://www.lenovo.com/eu-doc-workstations
Это радиооборудование работает в следующих
диапазонах частот и со следующей
максимальной мощностью радиочастот:
Технология
Диапазон
частот (МГц)
Максимальн
ая
мощность
передачи
WLAN
802.11b/g/n
2400 - 2483,5 < 20 дБм
WLAN
802.11a/n/ac
5150 - 5725 < 23 дБм
WLAN
802.11a/n/ac
5725 - 5875 < 13,98 дБм
Bluetooth
BR/EDR/LE
2400 - 2483,5 < 20 дБм
Спрощена декларація про
відповідність
Cправжнім Lenovo PC HK Limited заявляє, що
тип радіообладнання ThinkCentre V530-15ICR
відповідає Технічному регламенту
радіообладнання;
повний текст декларації про відповідність
доступний на веб-сайті за такою адресою:
http://conf.lenovo.ua/.
Радіообладнання працює в наступних смугах
радіочастот та з наступною максимальною
потужністю випромінювання даних смуг:
Технологія
Смуги
радіочастот
(МГц)
Максимальна
потужність
(дБм)
WLAN
802.11b/g/n
2400 - 2483,5 < 20 дБм
WLAN
802.11a/n/ac
5150 - 5725 < 20 дБм
WLAN
802.11a/n/ac
5725 - 5875 < 13,98 дБм
Bluetooth
BR/EDR/LE
2400 - 2483,5
< 20 дБм
Avrupa Birliği — Radyo Ekipmanları
Yönetmeliği Uyumluluğu
Lenovo (Singapore) Pte. Ltd., Lenovo V530-15ICR
tipi radyo donatısının Yönetmelik 2014/53/EU ile
uyumlu olduğunu beyan eder.
Sistem AB uyumluluk bildiriminin ve AB kablosuz
modül bildirimlerinin tam metni şu İnternet
adreslerinde sunulmaktadır:
•Masaüstü ve hepsi bir arada bilgisayarlar için:
https://www.lenovo.com/eu-doc-desktops
•İş istasyonları için:
https://www.lenovo.com/eu-doc-workstations
Bu radyo donatısı, aşağıdaki frekans bantları ve
maksimum radyo frekansı gücüyle çalışır:

Teknoloji
Frekans bandı
[MHz]
Maksimum
iletim gücü
WLAN
802.11b/g/n
2400 - 2483,5 < 20 dBm
WLAN
802.11a/n/ac
5150 - 5725 < 23 dBm
WLAN
802.11a/n/ac
5725 - 5875 < 13,98 dBm
Bluetooth
BR/EDR/LE
2400 - 2483,5 < 20 dBm
יפוריאה דוחיאה- וידר דויצ רבדב היחנהל תומיאת
Lenovo (Singapore) Pte. Ltd., וידרה דויצ גוסש תאזב הריהצמ Lenovo V530-15ICR היחנהל תומיאתב אצמנ2014/53/EU.
לשו יפוריאה דוחיאה לש תומיאתה תרהצה לש אלמה טסקטה
תובותכב ןימז םייטוחלא םילודומ רבדב יפוריאה דוחיאה תורהצה
ה טנרטניאהתואב:
• יבשחמו םיינחלוש םיבשחמ רובעall-in-one:
https://www.lenovo.com/eu-doc-desktops
•הדובע תונחת רובע:
https://www.lenovo.com/eu-doc-workstations תמצועו םיאבה םירדתה ימוחת םע לעופ הזה וידרה דויצ וידר רדת
תיברמ:
היגולונכט
םירדת םוחת
[MHz]
רודיש תמצוע
תיברמ
WLAN
802.11b/g/n
2400 - 2483.5< 20 dBm
WLAN
802.11a/n/ac
5150 - 5725< 23 dBm
WLAN
802.11a/n/ac
5725 - 5875< 13.98 dBm
Bluetooth
BR/EDR/LE
2400 - 2483.5< 20 dBm

E-manual
Электронное руководство | Електронний посібник | Elektronik
el kitabı | ינורטקלא ךירדמ
Second Edition (January 2020)
© Copyright Lenovo 2019, 2020
LIMITED AND RESTRICTED RIGHTS NOTICE: If data or software is delivered pursuant to a
General Services Administration “GSA” contract, use, reproduction, or disclosure is subject to
restrictions set forth in Contract No. GS-35F-05925.
Reduce I Reuse I Recycle
