Lenovo ThinkCentre A50p Technical document

ThinkCentre
Brugervejledning
Ty pe 8185, 8186, 8187, 8188, 8189
Ty pe 8190, 8192, 8193, 8194, 8195
Ty pe 8196, 8197, 8432, 8433
򔻐򗗠򙳰

ThinkCentre
Brugervejledning
Ty pe 8185, 8186, 8187, 8188, 8189
Ty pe 8190, 8192, 8193, 8194, 8195
Ty pe 8196, 8197, 8432, 8433
򔻐򗗠򙳰

Bemærk
Før du bruger oplysningerne i denne bog og det produkt, de understøtter, skal du læse “Vigtige sikkerhedsforskrifter” på
side v og Tillæg E, “Bemærkninger”, på side 119.
Tredje udgave (oktober 2003)
Denne bog er en oversættelse af User Guide Types 8185, 8186, 8187, 8188, 8189 Types 8190, 8192, 8193, 8194, 8195
Types 8196, 8197, 8432, 8433 (13R9196)
Denne bog kan indeholde henvisninger til eller oplysninger om IBM-produkter (maskiner eller programmer), -pro-
grammering
eller -ydelser, som ikke er introduceret i Danmark. Sådanne henvisninger eller oplysninger betyder
ikke nødvendigvis, at IBM på et senere tidspunkt vil introducere det pågældende i Danmark.
Henvisning til IBM-produkter, -programmer eller -serviceydelser betyder ikke, at kun IBM-produkter, -programmer
eller -serviceydelser kan benyttes.
Bogen kan indeholde tekniske unøjagtigheder. Hvis der er kommentarer til materialet, bedes disse sendt til IBM
Danmark A/S, der forbeholder sig ret til at benytte oplysningerne.
IBM kan have patenter eller udestående patentansøgninger inden for det tekniske område, som denne bog dækker.
De opnår ikke licens til disse patenter eller patentansøgninger ved at være i besiddelse af bogen.
Spørgsmål vedrørende licens skal stilles skriftligt til:
Director of Commercial Relations - Europe
IBM Deutschland GmbH
Schönaicher Strasse 220
D - 7030 Böblingen
Germany
Oversat af IBM Sprogcenter.
© Copyright IBM Danmark A/S 2003
© Copyright International Business Machines Corporation 2003. All rights reserved.

Indholdsfortegnelse
Vigtige sikkerhedsforskrifter . . . . . .v
Forhold, der kræver øjeblikkelig handling . . . .v
Generelle sikkerhedsforskrifter . . . . . . . .vi
Service . . . . . . . . . . . . . . .vi
Netledninger og omformere . . . . . . . .vi
Forlængerledninger og lignende udstyr . . . . vii
Stik og stikkontakter . . . . . . . . . . vii
Batterier . . . . . . . . . . . . . . vii
Varme og ventilation . . . . . . . . . . viii
Sikkerhedsforskrifter for cd- og dvd-drev . . . viii
Andre sikkerhedsforskrifter . . . . . . . . .ix
Bemærkning om litiumbatteri . . . . . . . .ix
Sikkerhedsforskrifter for modem . . . . . . . .x
Sikkerhedsforskrifter for laser . . . . . . . . .x
Oversigt . . . . . . . . . . . . . .xi
Flere oplysninger . . . . . . . . . . . .xi

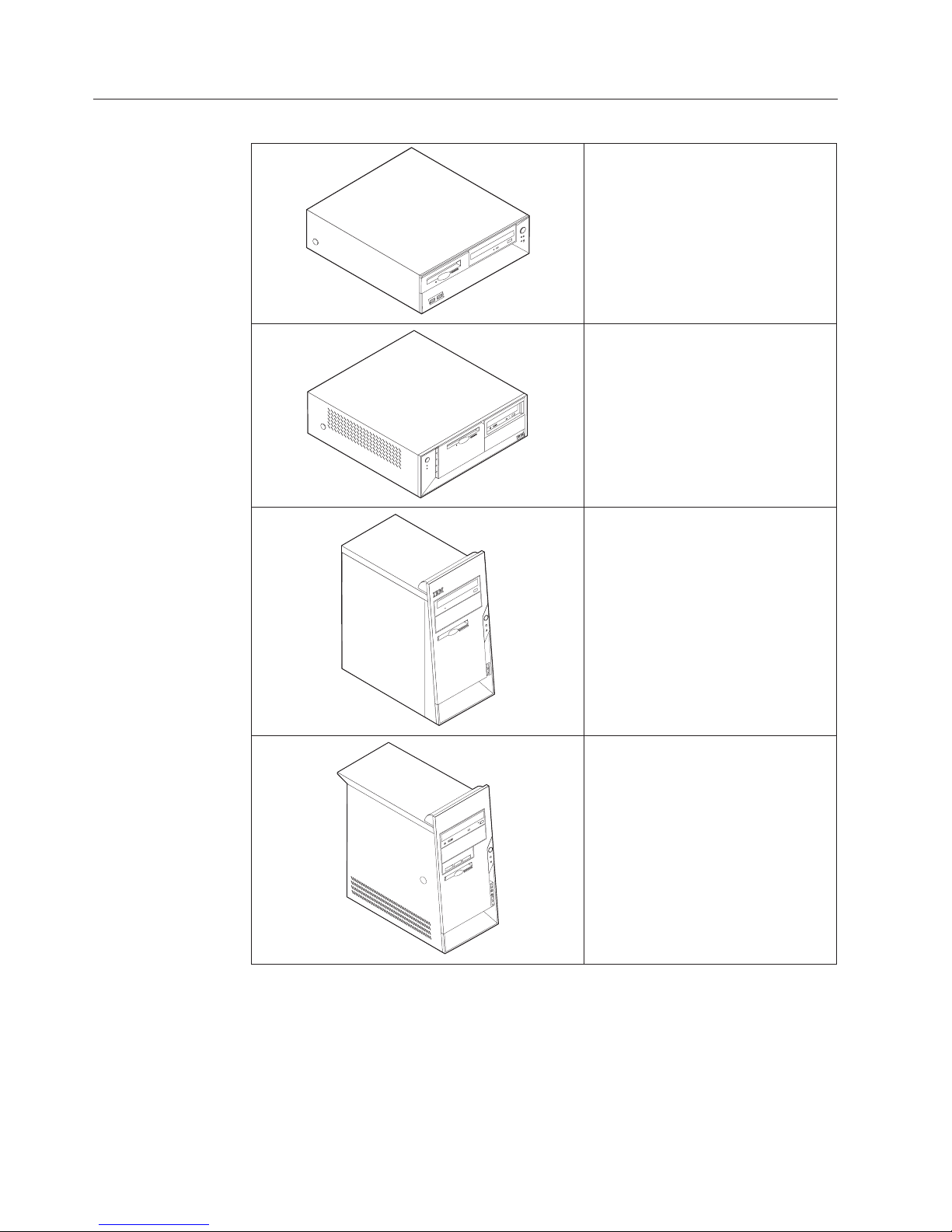

Identifikation af computeren . . . . . . . . xii
Kapitel 1. Type 8185, 8186 og 8192 . . .1
Faciliteter . . . . . . . . . . . . . . .1
Specifikationer . . . . . . . . . . . . . .4
Ekstraudstyr . . . . . . . . . . . . . .5
Nødvendigt værktøj . . . . . . . . . . . .5
Håndtering af enheder, der er følsomme over for sta-
tisk
elektricitet . . . . . . . . . . . . . .5
Installation af eksternt udstyr . . . . . . . . .6
Stik på computerens forside . . . . . . . .6
Stik på computerens bagside . . . . . . . .7
Hent styreprogrammer . . . . . . . . . .8
Afmontering af dækslet . . . . . . . . . . .9
Placering af komponenter . . . . . . . . .10
Identifikation af delene på systemkortet . . . . .10
Installation af hukommelse . . . . . . . . .11
Installation af adaptere . . . . . . . . . .13
Installation af interne drev . . . . . . . . .15
Drevspecifikationer . . . . . . . . . . .15
Installér et cd- eller dvd-drev . . . . . . .16
Installation af sikkerhedsfunktioner . . . . . .19
Identificér sikkerhedslåse . . . . . . . . .19
Tovklemme . . . . . . . . . . . . .20
Indbygget kabellås . . . . . . . . . . .21
Beskyttelse vha. kodeord . . . . . . . . .21
Udskiftning af batteri . . . . . . . . . . .22
Sletning af glemt kodeord (nulstil CMOS) . . . .23
Montering af dæksel og tilslutning af kabler . . .24
Kapitel 2. Type 8187, 8188 og 8193 . . .25
Faciliteter . . . . . . . . . . . . . . .25
Specifikationer . . . . . . . . . . . . .28
Ekstraudstyr . . . . . . . . . . . . . .29
Nødvendigt værktøj . . . . . . . . . . .29
Håndtering af enheder, der er følsomme over for
statisk elektricitet . . . . . . . . . . . .29
Installation af eksternt udstyr . . . . . . . .30
Stik på computerens forside . . . . . . . .30
Stik på computerens bagside . . . . . . .31
Hent styreprogrammer . . . . . . . . .32
Afmontering af dækslet . . . . . . . . . .33
Placering af komponenter . . . . . . . . .34
Identifikation af delene på systemkortet . . . . .34
Installation af hukommelse . . . . . . . . .35
Installation af adaptere . . . . . . . . . .36
Installation af interne drev . . . . . . . . .38
Drevspecifikationer . . . . . . . . . . .38
Installér et drev . . . . . . . . . . . .39
Installation af sikkerhedsfunktioner . . . . . .43
Identificér sikkerhedslåse . . . . . . . . .43
Tovklemme . . . . . . . . . . . . .44
Indbygget kabellås . . . . . . . . . . .45
Beskyttelse vha. kodeord . . . . . . . . .45
Udskiftning af batteri . . . . . . . . . . .46
Sletning af glemt kodeord (nulstil CMOS) . . . .47
Montering af dæksel og tilslutning af kabler . . .48
Kapitel 3. Type 8196 og 8197 . . . . .49
Faciliteter . . . . . . . . . . . . . . .49
Specifikationer . . . . . . . . . . . . .52
Ekstraudstyr . . . . . . . . . . . . . .53
Nødvendigt værktøj . . . . . . . . . . .53
Håndtering af enheder, der er følsomme over for
statisk elektricitet . . . . . . . . . . . .53
Installation af eksternt udstyr . . . . . . . .54
Stik på computerens forside . . . . . . . .55
Stik på computerens bagside . . . . . . .56
Hent styreprogrammer . . . . . . . . .57
Afmontering af dækslet . . . . . . . . . .58
Placering af komponenter . . . . . . . . .59
Identifikation af delene på systemkortet . . . . .59
Installation af hukommelse . . . . . . . . .60
Installation af adaptere . . . . . . . . . .62
Installation af interne drev . . . . . . . . .63
Drevspecifikationer . . . . . . . . . . .64
Installér et drev . . . . . . . . . . . .65
Installation af sikkerhedsfunktioner . . . . . .68
Identificér sikkerhedslåse . . . . . . . . .68
Tovklemme . . . . . . . . . . . . .69
Indbygget kabellås . . . . . . . . . . .70
Beskyttelse vha. kodeord . . . . . . . . .70
Udskiftning af batteri . . . . . . . . . . .71
Sletning af glemt kodeord (nulstil CMOS) . . . .72
Montering af dæksel og tilslutning af kabler . . .73
Kapitel 4. Type 8189, 8190, 8194, 8195,
8432 og 8433 . . . . . . . . . . . .75
Faciliteter . . . . . . . . . . . . . . .75
Specifikationer . . . . . . . . . . . . .78
Ekstraudstyr . . . . . . . . . . . . . .79
Nødvendigt værktøj . . . . . . . . . . .79
© Copyright IBM Danmark A/S 2003 iii

Håndtering af enheder, der er følsomme over for
statisk elektricitet . . . . . . . . . . . .79
Installation af eksternt udstyr . . . . . . . .80
Stik på computerens forside . . . . . . . .81
Stik på computerens bagside . . . . . . .82
Hent styreprogrammer . . . . . . . . .83
Afmontering af dækslet . . . . . . . . . .84
Placering af komponenter . . . . . . . . .85
Identifikation af delene på systemkortet . . . . .85
Installation af hukommelse . . . . . . . . .86
Installation af adaptere . . . . . . . . . .88
Installation af interne drev . . . . . . . . .89
Drevspecifikationer . . . . . . . . . . .90
Installér et drev . . . . . . . . . . . .91
Installation af sikkerhedsfunktioner . . . . . .94
Identificér sikkerhedslåse . . . . . . . . .94
Tovklemme . . . . . . . . . . . . .95
Indbygget kabellås . . . . . . . . . . .96
Beskyttelse vha. kodeord . . . . . . . . .96
Udskiftning af batteri . . . . . . . . . . .97
Sletning af glemt kodeord (nulstil CMOS) . . . .98
Montering af dæksel og tilslutning af kabler . . .99
Kapitel 5. Brug af programmet IBM
Setup Utility . . . . . . . . . . . . 101
Start af programmet IBM Setup Utility . . . . . 101
Fremvisning og ændring af indstillinger . . . . 101
Afslutning af programmet IBM Setup Utility . . . 101
Brug af kodeord . . . . . . . . . . . . 101
Brugerkodeord . . . . . . . . . . . . 102
Administratorkodeord . . . . . . . . . 102
Angiv, revidér og slet et kodeord . . . . . . 102
Brug af faciliteten Security Profile by Device . . . 102
Brug af IDE Drives Setup . . . . . . . . . 103
Valg af startenhed . . . . . . . . . . . . 103
Vælg en midlertidig startenhed . . . . . . 103
Revidér startsekvens . . . . . . . . . . 104
Udvidede indstillinger . . . . . . . . . . 104
Tillæg A. Opdatering af systempro-
grammer
. . . . . . . . . . . . . 105
Systemprogrammer . . . . . . . . . . . 105
Opdatering af BIOS fra en diskette (FLASH) . . 105
Opdatering af BIOS fra styresystemet (FLASH) 105
Retablering fra fejl under POST/BIOS-opdatering 106
Tillæg B. Rengøring af musen . . . . 107
Rengøring af en optiske mus . . . . . . . . 107
Rengøring af en mus med en kugle . . . . . . 107
Tillæg C. Manuelle modemkomman-
doer
. . . . . . . . . . . . . . . 109
Grundlæggende AT-kommandoer . . . . . . 109
Udvidede AT-kommandoer . . . . . . . . . 111
MNP/V.42/V.42bis/V.44-kommandoer . . . . .113
Faxklasse 1-kommandoer . . . . . . . . .113
Faxklasse 2-kommandoer . . . . . . . . .114
Stemmekommandoer . . . . . . . . . . .115
Tillæg D. Oversigt over CRU-dele
(Customer Replaceable Unit) . . . . .117
Tillæg E. Bemærkninger . . . . . . .119
Bemærkning om tv-output . . . . . . . . .119
Varemærker . . . . . . . . . . . . . .119
Stikordsregister . . . . . . . . . . 121
iv Brugervejledning

Vigtige sikkerhedsforskrifter
Vha. disse oplysninger kan du bruge IBM-computeren på en sikker måde. Følg alle
de oplysninger, der leveres sammen med IBM-computeren. Oplysningerne i denne
bog, ændrer ikke vilkårene i købsaftalen eller IBM Servicebevis.
Kundesikkerhed er vigtig for IBM. Vore produkter er designet til at være sikre og
effektive. Computere er imidlertid elektronisk udstyr. Netledninger, omformere og
andet udstyr kan udgøre en mulig sikkerhedsrisiko, som kan resultere i fysiske
skader eller ødelægge personlige ejendele, især hvis det anvendes forkert. Følg vej-
ledningen, der leveres sammen med produktet for at nedsætte risikoen. Vær især
opmærksom på alle advarsler på produktet og i betjeningsvejledningerne, og læs
alle de oplysninger, der findes i denne bog. Hvis du omhyggeligt følger de oplys-
ninger,
der findes i denne bog, og som leveres sammen med produktet, beskytter
du dig selv mod alvorlige skader og opretter et sikkert arbejdsmiljø.
Bemærk: Disse oplysninger indeholder referencer til omformere og batterier. Ud
over bærbare computere, leverer IBM andre produkter, f.eks. højtalere og skærme,
med eksterne omformere. Hvis du har et sådant produkt, gælder disse oplysninger
for dette produkt. Derudover indeholder computerproduktet måske et internt bat-
teri på størrelse med en mønt, som leverer strøm til systemuret, selv når maskinen
ikke er tilsluttet en stikkontakt. Derfor gælder sikkerhedsforskrifterne for batteri
alle computere.
Forhold, der kræver øjeblikkelig handling
Produkter kan ødelægges pga. forkert behandling eller misligholdelse. Nogle
produktødelæggelser er så alvorlige, at produktet ikke må bruges, før det er ble-
vet
undersøgt og evt. repareret af en autoriseret servicetekniker.
For alt elektronisk udstyr gælder det, at du skal være ekstra forsigtig, når udsty-
ret
er tændt. I meget sjældne tilfælde udsender maskinen måske lugte eller også
kommer der røg eller gnister ud af den. Du kan måske også høre lyde, f.eks.
knald, smæld eller syden. Disse forhold betyder måske ikke andet, end at en
intern, elektronisk komponent er gået i stykker på en sikker og kontrolleret
måde. De kan også angive en mulig sikkerhedsrisiko. Du må imidlertid ikke
forsøge at løse disse situationer selv.
Undersøg hyppigt computeren og dens komponenter for skader, slitager eller
faretegn. Hvis du ikke er sikker på en komponents tilstand, må du ikke bruge
produktet. Kontakt IBM HelpCenter eller producenten for at få oplysninger om,
hvordan du undersøger produktet og evt. reparerer det. Telefonnumrene til IBM
HelpCenter findes i afsnittet “Hjælp og service” i denne bog.
Hvis et af nedenstående forhold opstår, eller hvis du ikke er sikker på, om det
er sikkert at bruge produktet, skal du stoppe med at bruge det, og afmontere det
fra stikkontakten og telekommunikationslinjerne, indtil du har snakket med
IBM HelpCenter.
Telefonnumrene til HelpCenter findes i afsnittet “Hjælp og service” i denne bog.
v Netledninger, stik, omformere, forlængerledninger, spændingsstabilisatorer eller
strømforsyninger, der er knækkede, itu eller ødelagte.
© Copyright IBM Danmark A/S 2003 v

v Tegn på overophedning, røg, gnister eller ild.
v Ødelæggelser i batteriet, f.eks. revner, buler eller ridser, gnister fra batteriet eller
opbygning af fremmedlegemer på batteriet.
v Knald, syden, smæld eller stærk lugt, som kommer fra produktet.
v Tegn på at der er spildt væsker, eller at et objekt er faldet ned på computerpro-
duktet,
netledningen eller omformeren.
v Computerproduktet, netledningen eller omformeren har være udsat for vand.
v Produktet har været tabt eller ødelagt på nogen måde.
v Produktet fungerer ikke korrekt, når du følger betjeningsvejledningen.
Bemærk: Hvis disse problemer opstår med et ikke-IBM-produkt, f.eks. en forlæn-
gerledning, skal du stoppe med at bruge produktet, indtil du har kontaktet produ-
centen
og fået flere oplysninger, eller indtil du har fået et erstatningsprodukt.
Generelle sikkerhedsforskrifter
Vær altid opmærksom på følgende for at nedsætte risikoen for fysiske skader eller
ødelæggelse af personlige ejendele.
Service
Forsøg ikke selv at servicere et produkt, medmindre du er blevet bedt om at gøre
det fra IBM HelpCenter. Brug kun en autoriseret IBM-servicemedarbejder til at
reparere et bestemt produkt.
Bemærk: Nogle dele kan opgraderes eller udskiftes af kunden. Disse dele kaldes
CRU’er (Customer Replaceable Unit). IBM identificerer udtrykkeligt CRU’er som
sådant og leverer dokumentation med vejledning, når kunderne kan udskifte disse
dele. Du skal nøje følge vejledningen, når du selv udskifter dele. Kontrollér altid,
at der er slukket for strømmen, og at produktet er afmonteret fra strømkilden, før
du udskifter delene. Kontakt IBM HelpCenter hvis du har spørgsmål.
Netledninger og omformere
Brug kun de netledninger og omformere, der leveres af producenten.
Rul aldrig netledningen omkring omformeren eller et andet objekt. Det kan flosse,
knække eller bøje netledningen. Det kan være farligt.
Placér altid netledninger, så du ikke træder på dem eller falder over dem, og så de
ikke kommer i klemme.
Beskyt ledningen og omformeren mod væsker. Du må f.eks. ikke placere ledningen
eller omformeren i nærheden af vaske, kar, toiletter eller på gulve, der rengøres
med flydende rengøringsmidler. Væsker kan lave kortslutninger, især hvis lednin-
gen
eller omformeren har været udsat for forkert brug. Væsker kan også gradvist
tære stikkene på netledningen og/eller stikkene på adapteren, hvilket i den sidste
ende kan resultere i overophedning.
Tilslut altid netledninger og signalkabler i den korrekte rækkefølge, og kontrollér,
at alle netledningerne er korrekt tilsluttet stikkontakterne.
Brug ikke omformere, hvor vekselstrømsbenene er tærede og/eller viser tegn på
overophedning, f.eks. ødelagt plastic.
vi Brugervejledning

Brug ikke netledninger, hvor stikkene i begge ender viser tegn på tæring eller over-
ophedning, eller hvor netledningen er ødelagt på nogen måde.
Forlængerledninger og lignende udstyr
Kontrollér, at de forlængerledninger, spændingsstabilisatorer, UPS (Uninterruptible
Power Supply), strømforsyningsenheder og multistikdåser, som du bruger, kan
håndtere produktets strømkrav. Du må aldrig overbelaste dette udstyr. Hvis du
bruger multistikdåser, må belastningen ikke overstige multistikdåsens inputkapaci-
tet.
Kontakt en elektriker for at få flere oplysninger, hvis du har spørgsmål om
strømbelastning, strømkrav, og inputkapacitet.
Stik og stikkontakter
Hvis den stikkontakt, som du vil bruge sammen med computerudstyret, er ødelagt
eller tæret, må du ikke bruge den, før den er udskiftet af en uddannet elektriker.
Du må ikke bøje eller ændre stikket. Hvis stikket er ødelagt, skal du få et nyt hos
forhandleren.
Nogle produkter leveres med et tre-bensstik. Disse stik må kun anvendes sammen
med en stikkontakt med jordforbindelse. Det er en sikkerhedsforanstaltning. Du
må ikke ignorere denne sikkerhedsforanstaltning ved at prøve at indsætte stikket i
en stikkontakt uden jordforbindelse. Hvis du ikke kan indsætte stikket i stikkon-
takten,
skal du kontakte en elektriker, så han kan installere en godkendt stikkon-
takt. Du må aldrig overbelaste en stikkontakt. Den generelle systembelastning må
ikke overstige 80 % af grenens strømkapacitet. Kontakt en elektriker for at få flere
oplysninger, hvis du har spørgsmål om strømbelastning og grenens strømkapacitet.
Kontrollér, at den stikkontakt, du bruger, har det korrekte antal ledninger, at den er
nem at komme til, og at den sidder tæt på udstyret. Du må ikke strække netled-
ninger
helt ud, da det kan ødelægge dem.
Vær forsigtig, når du tilslutter og tager netledninger ud af stikkontakten.
Batterier
Alle IBM-computere indeholder et ikkegenopladeligt batteri på størrelse med en
mønt, som forsyner systemuret med strøm. Derudover bruger mange bærbare pro-
dukter, f.eks. ThinkPad-computere, et genopladeligt batteri, til at forsyne systemet
med strøm, når der ikke er en stikkontakt i nærheden. De batterier, der leveres af
IBM til brug på produktet, er testet for kompatibilitet og må kun udskiftes med
dele, som IBM har godkendt.
Du må aldrig åbne et batteri. Du må ikke knuse, punktere eller brænde batteriet,
og du må heller ikke kortslutte metalkontakterne. Du må ikke udsætte batteriet for
vand eller andre væsker. Du må kun oplade batteriet i henhold til vejledningen i
produktdokumentationen.
Forkert behandling af batterier, kan få dem til at overophedes, hvilket kan forår-
sage, at gasser eller flammer kan komme fra batteriet. Hvis batteriet er ødelagt,
eller hvis batteriet aflades, eller hvis der opbygges fremmedlegemer på batteriets
kontakter, skal du holde op med at bruge batteriet og få et andet fra producenten.
Batteriets levetid kan formindskes, hvis det ikke bruges i længere tid. Hvis visse
genopladelige batterier (især Li-Ion-batterier) ikke bruges, når de er afladede, kan
det forøge risikoen for, at batteriet kortsluttes, hvilket kan forkorte batteriets leve-
Vigtige sikkerhedsforskrifter vii

tid, og det kan også udgøre en sikkerhedsrisiko. Aflad ikke opladelige Li-Ion-batte-
rier fuldstændigt, og opbevar ikke disse batterier i en afladet tilstand.
Varme og ventilation
Computere genererer varme, når de er tændt, og når batteriet oplades. Bærbare
computeren genererer meget varme pga. deres kompakte størrelse. Følg altid disse
grundlæggende forholdsregler:
v Lad ikke computeren hvile på dit skød eller andre steder på kroppen i en læn-
gere periode, mens computeren er i brug, eller mens batteriet oplades. Compute-
ren
udsender en del varme under normal drift. Hvis kroppen og computeren
rører ved hinanden i lang tid, kan det give ubehag og i sidste ende forbrændin-
ger.
v Brug ikke computeren, eller udskift ikke batteriet nær ved brændbare materialer
eller på steder, hvor der er risiko for eksplosioner.
v Ventilationshuller, ventilatorer og/eller køleplader leveres med produktet af sik-
kerhedsmæssige
årsager, for at give en mere behagelig og pålidelig drift. Du kan
komme til at blokere disse, hvis du bruger computeren i sengen, på en sofa, et
tæppe eller lignende. Du må aldrig blokere, tildække eller deaktivere ventilato-
rerne
eller ventilationshullerne.
Sikkerhedsforskrifter for cd- og dvd-drev
Cd- og dvd-drev roterer diske med høj hastighed. Hvis en cd eller dvd er revnet
eller på anden måde fysisk beskadiget, kan den blive ødelagt, når den bruges i
drevet. Gør følgende for at beskytte mod eventuel beskadigelse og for at nedsætte
risikoen for at maskinen bliver ødelagt:
v Opbevar altid cd’er/dvd’er i den oprindelige indpakning
v Opbevar aldrig cd’er/dvd’er i direkte sollys, og altid væk fra direkte varmekil-
der
v Fjern cd’er/dvd’er fra computeren, når de ikke bruges
v Bøj eller vrid ikke cd’er/dvd’er, og brug ikke magt til at placere dem i compute-
ren
eller i indpakningen
v Kontroller, at cd’en/dvd’en ikke har revner, før du bruger den. Brug ikke rev-
nede
eller ødelagte diske
viii Brugervejledning

Andre sikkerhedsforskrifter
Fare!
Elektrisk strøm fra el-, telefon- og kommunikationskabler kan være farlig.
Undgå elektrisk stød:
v Tilslut eller fjern ikke kabler, og installér, vedligehold, eller omkonfigurér
ikke computeren i tordenvejr.
v Slut alle netledninger til korrekt jordforbundne stikkontakter.
v Slut enhver enhed, der skal forbindes med dette produkt, til korrekt for-
bundne stikkontakter.
v Brug kun én hånd, når du skal tilslutte eller afmontere signalkabler.
v Tænd aldrig for udstyr på steder, hvor der er fare for brand og vand- eller
bygningsskader.
v Medmindre installations- og konfigurationsvejledningen siger noget andet,
skal du afmontere de tilsluttede netledninger, telekommunikationssystemer,
netværk og modemer, inden du åbner enhedernes dæksler.
v Tilslut og afmontér kabler som beskrevet i det følgende ved installation eller
flytning af produktet eller tilsluttet udstyr eller ved åbning af produktets eller
udstyrets dæksler.
Ved montering:
1. Sluk for alt udstyr.
2. Slut først alle kabler til udstyret.
3. Tilslut signalkablerne.
4. Sæt netledningen i stikkontakten.
5. Tænd.
Ved afmontering:
1. Sluk for alt udstyr.
2. Tag netledningen ud af stikkontakten.
3. Tag signalkablerne ud.
4. Tag alle kabler ud af udstyret.
Bemærkning om litiumbatteri
Pas på:
Der er fare for eksplosion, hvis batteriet ikke udskiftes korrekt.
Udskift kun batteriet med et batteri med IBM-partnummer 33F8354 eller et tilsva-
rende batteri, som forhandleren anbefaler. Batteriet indeholder litium og kan eks-
plodere,
hvis det ikke bruges, håndteres eller kasseres korrekt.
Du må ikke:
v udsætte batteriet for vand
v opvarme det til mere end 100° C
v åbne det eller forsøge at reparere det
Batteriet
skal kasseres i henhold til de lokale kommunale bestemmelser. Spørg
kommunens tekniske forvaltning (miljøafdelingen).
Vigtige sikkerhedsforskrifter ix

Sikkerhedsforskrifter for modem
Følg altid de grundlæggende sikkerhedsregler for at undgå brand, elektrisk stød
eller skader, f.eks.:
v Tilslut aldrig telefonledninger i tordenvejr.
v Installér aldrig telefonjackstik i fugtige omgivelser, medmindre jackstikkene er
designet til det.
v Rør aldrig ved ikke-isolerede telefonledninger eller stik, medmindre telefonled-
ningen
er taget ud af netværksinterfacet.
v Vær forsigtig, når du installerer eller ændrer en telefonforbindelse.
v Anvend ikke en telefon i tordenvejr, medmindre den er trådløs. Der er fare for
elektrisk stød fra lynnedslag.
v Anvend aldrig en telefon til at rapportere udsivning af gas i nærhed af kilden.
Sikkerhedsforskrifter for laser
Nogle IBM-pc’er leveres med et cd-drev eller dvd-drev. Cd- og dvd-drev sælges
også separat som ekstraudstyr. Cd- og dvd-drev er laserprodukter. Drevene opfyl-
der
IEC’s (International Electrotechnical Commission) standard nr. 825 og CENE-
LEC
EN 60 825 for klasse 1 laserprodukter.
Vær opmærksom på følgende, når der er installeret et cd- eller dvd-drev:
Pas på:
Brug af kontakter, justeringer eller udførelse af procedurer, andre end dem, der
er angivet i denne bog, kan medføre alvorlig strålingsfare.
Fjern ikke cd- eller dvd-drevets dæksler. Det kan resultere i alvorlig strålingsfare.
Drevene indeholder ingen dele, der kan udskiftes eller repareres. Fjern ikke dreve-
nes dæksler.
Visse cd- og dvd-drev indeholder en indbygget klasse 3A eller klasse 3B laser-
diode. Bemærk følgende:
Fare!
Hvis disse sikkerhedsforskrifter ikke overholdes, og drevet åbnes, er der laserstråling.
Se ikke direkte ind i laserstrålen, og benyt ikke optiske instrumenter til at se ind i
laserstrålen. Undgå direkte laserstråling.
x Brugervejledning

Oversigt
Du har valgt en IBM-computer. Computeren indeholder de nyeste tiltag i compu-
terteknologi, og du kan opgradere den, efterhånden som dit behov ændrer sig.
Denne bog beskriver flere forskellige computermodeller. Du kan bruge oplysnin-
gerne i dette afsnit til at identificere din computer og finde det kapitel, der inde-
holder særlige oplysninger om din computer.
En nem måde at udvide computerens muligheder er at tilføje ekstra hardwareud-
styr. Denne bog indeholder en vejledning i, hvordan du installerer eksternt og
internt udstyr. Brug vejledningen sammen med de oplysninger, der leveres sam-
men med udstyret, ved installationen.
Flere oplysninger
Bogen Kom godt i gang, der leveres sammen med computeren, indeholder oplysnin-
ger
om, hvordan du installerer computeren og starter styresystemet. Den indehol-
der også hjælp til grundlæggende fejlfinding, fremgangsmåder ved retablering af
programmer, oplysninger om hjælp og service samt garantioplysninger.
Access IBM på skrivebordet indeholder et link til flere oplysninger om compute-
ren.
Hvis du har adgang til internettet, kan du hente de nyeste vejledninger til din
computer på nettet. Du kan hente vejledningerne på følgende adresse:
http://www.ibm.com/pc/support
Indtast maskintype og modelnummer i feltet Quick Path, og klik på Go.
© Copyright IBM Danmark A/S 2003 xi

Identifikation af computeren
Læs Kapitel 1, “Type 8185, 8186 og
8192”, på side 1.
Læs Kapitel 2, “Type 8187, 8188 og
8193”, på side 25.
Læs Kapitel 3, “Type 8196 og 8197”,
på side 49.
Læs Kapitel 4, “Type 8189, 8190, 8194,
8195, 8432 og 8433”, på side 75.
xii Brugervejledning

Kapitel 1. Type 8185, 8186 og 8192
Dette kapitel giver en introduktion til computerens faciliteter. Du kan udvide com-
puterens
faciliteter ved at installere hukommelse, adaptere eller drev. Når du
installerer udstyr, skal du følge denne vejledning sammen med den vejledning, der
leveres sammen med udstyret.
Vigtigt!
Læs “Vigtige sikkerhedsforskrifter” på side v, før du installerer eller fjerner
udstyr. Disse forskrifter hjælper dig med at arbejde sikkert.
Faciliteter
Dette afsnit indeholder en oversigt over computerens faciliteter og de forudinstal-
lerede
programmer.
Systemoplysninger
Følgende oplysninger dækker flere modeller. Vha. programmet IBM Setup
Utility kan du få vist faciliteterne for den model, du bruger. Læs Kapitel 5,
“Brug af programmet IBM Setup Utility”, på side 101.
Mikroprocessor (afhænger af modellen)
v Intel Pentium 4-processor med HyperThreading
v Intel Pentium 4-processor
v Intel Celeron-processor
v Intern cache (størrelse afhænger af modellen)
Hukommelse
v Understøtter fire DIMM-moduler (Dual Inline Memory Module)
v 512 KB FLASH-hukommelse til systemprogrammer
© Copyright IBM Danmark A/S 2003 1

Interne drev
v 3,5-tommers, 1,44 MB-diskettedrev
v Intern harddisk
v EIDE-cd- eller dvd-drev (visse modeller)
Videosubsystem
v Indbygget grafikkontrolenhed til en VGA-skærm (Video Graphics Array)
v AGP-port (Accelerated Graphics Port) til skærmadapteren på systemkortet
Lydsubsystem
v AC’97 med ADI 1981B-audio-codec
v Stik til lydindgang, lydudgang og mikrofon på bagsiden
Tilslutningsmuligheder
v Indbygget Intel Ethernet-kontrolenhed (10/100 mbit/s), der kan anvende Wake
on LAN (visse modeller)
v Indbygget Intel Ethernet-kontrolenhed (10/100/1000 mbit/s), der kan anvende
Wake on LAN (visse modeller)
v Soft modem V.90/V.44 (visse modeller)
Systemstyringsfunktioner
v RPL (Remote Program Load) og DHCP (Dynamic Host Configuration Protocol)
v Wake on LAN
v Wake on Ring. Denne facilitet kaldes Serial Port Ring Detect for et eksternt
modem
v Ekstern administration
v Automatisk start via startsekvens
v SM BIOS (System Management) og SM-software
v Mulighed for at lagre resultater af POST-hardwaretest
I/O-faciliteter
v 25-bens ECP (Extended Capabilities Port)/EPP (Extended Parallel Port)
v 9-bens serielt stik
v Otte 4-bens USB-stik (to på forsiden og seks på bagsiden)
v Stik til PS/2-mus
v Stik til PS/2-tastatur
v Ethernet-stik
v VGA-skærmstik
v Tre lydstik (stik til lydindgang, stik til lydudgang og stik til mikrofon)
v Stik til mikrofon og hovedtelefoner på frontpanelet (visse modeller)
Udvidelsesmuligheder
v Tre drevbåse
v Tre 32-bit PCI-adapterporte (Peripheral Component Interconnect) (understøtter
kun lav-profil-adaptere)
v En AGP-udvidelsesport (Accelerated Graphics Port) (understøtter kun lav-profil-
adaptere)
2 Brugervejledning

Strøm
v 200 W strømforsyningsenhed med manuel spændingsvælgerkontakt
v Automatisk skift mellem 50 og 60 Hz inputfrekvens
v Udvidet funktionsstyring (APM)
v ACPI-understøttelse (Advanced Configuration and Power Interface)
Sikkerhedsfunktioner
v Bruger- og administratorkodeord
v Mulighed for at installere tovklemme og låsbart kabel
v Mulighed for at installere en indbygget kabellås
v Kontrol af startsekvens
v Start uden diskettedrev, tastatur eller mus
v Uovervåget start
v I/O-styring af diskettedrev og harddisk
v I/O-styring af den serielle og parallelle port
v Sikkerhedsprofil efter enhed
Forudinstallerede
programmer
Nogle computere leveres med forudinstallerede programmer. Hvis det er tilfældet,
så er styresystemet, styreprogrammerne til de indbyggede faciliteter og andre pro-
grammer allerede installeret.
Styresystem (forudinstalleret) (afhænger af modellen)
Bemærk: Ikke alle lande og områder har disse styresystemer.
v Windows XP Home
v Windows XP Professional
v Windows 2000
Styresystemer
(testet for kompatibilitet)
1
v Windows NT Workstation Version 4.0
v Windows 98 Second Edition
1. De styresystemer, der vises her, testes for kompatibilitet på det tidspunkt, hvor denne vejledning trykkes. Andre styresystemer
anerkendes måske af IBM som værende kompatible med computeren, efter at denne bog er trykt. Der kan forekomme rettelser og
tilføjelser til denne liste. Du kan afgøre, om et styresystem er blevet testet for kompatibilitet, ved at besøge leverandørens
websted.
Kapitel 1. Type 8185, 8186 og 8192 3

Specifikationer
Dette afsnit beskriver computerens fysiske specifikationer.
Dimensioner
Højde: 10,4 cm
Bredde: 36 cm
Dybde: 41,2 cm
Vægt
Minimumkonfiguration ved levering: 8,1 kg
Maksimumkonfiguration: 9,1 kg
Driftsbetingelser
Lufttemperatur:
I drift: 10° C til 35° C
Ikke i drift: 10° C til 43° C
Maks. højde over havet: 2.134 m
Bemærk: Den maksimale højde, 2.134 m, er den
maksimale højde, hvor den angivne luft-
temperatur
gælder. Ved større højder er den
maksimale lufttemperatur lavere end den
angivne.
Luftfugtighed:
I drift: 8 % til 80 %
Ikke i drift: 8 % til 80 %
Elektrisk
input
Spænding:
Lavt område:
Minimum: 90 V vekselstrøm
Maksimum: 180 V vekselstrøm
Interval for inputfrekvens: 47–53 Hz
Indstilling af spændingsvælgerkontakt: 115 V
vekselstrøm
Højt område:
Minimum: 137 V vekselstrøm
Maksimum: 265 V vekselstrøm
Interval for inputfrekvens: 57–63 Hz
Indstilling af spændingsvælgerkontakt: 230 V
vekselstrøm
Inputkilovolt-ampere (kVA) (ca.):
Minimumkonfiguration ved levering: 0,08 kVA
Maksimumkonfiguration: 0,25 kVA
Bemærk: Strømforbrug og varmeafgivelse afhæn-
ger
af mængden og typen af installeret ekstraudstyr
og de funktionsstyringsfaciliteter, der er aktiveret.
Varmeafgivelse (omtrentlig) i Btu (British thermal units) pr.
time:
Minimumkonfiguration: 257 Btu/t (75 watt)
Maksimumkonfiguration: 683 Btu/hr (200 watt)
Luftgennemstrømning
Ca. 0,45 kubikmeter pr. minut maks.
Akustisk
støjafgivelse
For mikroprocessorer mindre end 2,8 GHz:
Gennemsnitligt lydniveau:
Ved computeren:
Ikke i drift: 28 dBA
I drift: 30 dBA
På en meters afstand
Ikke i drift: 27 dBA
I drift: 29 dBA
Angivet lydniveau (øvre grænse):
Ikke i drift: 4,2 bel
I drift: 4,3 bel
For
mikroprocessorer større end eller lig med 2,8 GHz:
Gennemsnitligt lydniveau:
Ved computeren:
Ikke i drift: 29 dBA
I drift: 31 dBA
På en meters afstand
Ikke i drift: 28 dBA
I drift: 29 dBA
Angivet lydniveau (øvre grænse):
Ikke i drift: 4,3 bel
I drift: 4,4 bel
Bemærk:
Disse niveauer er målt i kontrollerede akustiske
miljøer i henhold til de procedurer, der er angivet af ANSI
(American National Standards Institute) S12.10 og ISO
7779, og som er rapporteret i overensstemmelse med ISO
9296. Det faktiske støjniveau kan være højere end de
angivne generelle værdier pga. anden støj i rummet. De
angivne støjniveauer indikerer en øvre grænse, som et stort
antal computere overholder.
4 Brugervejledning

Ekstraudstyr
Der findes følgende ekstraudstyr:
v Eksternt udstyr
– Parallelle enheder, f.eks. printere og eksterne drev
– Serielle enheder, f.eks. eksterne modem og digitale kameraer
– Lydudstyr, f.eks. eksterne højtalere
– USB-enheder, f.eks. printere, joystick og scannere
– Sikkerhedsudstyr, f.eks. en tovklemme
– Skærme
v
Internt udstyr
– System hukommelse, kaldet DIMM (Dual Inline Memory Module)
– PCI-adaptere (Peripheral Component Interconnect) (understøtter kun lav-pro-
fil-adaptere)
– AGP-adaptere (Accelerated Graphics Port) (understøtter kun lav-profil-adap-
tere)
– Interne drev, f.eks.:
- Cd-drev og dvd-drev (visse modeller)
- Harddisk
- Diskettedrev og andre drev til flytbare lagermedier
De
seneste oplysninger om tilgængeligt udstyr findes på følgende World Wide
Web-adresser:
v http://www.ibm.com/pc/us/options/
v http://www.ibm.com/pc/support/
Du
kan også få oplysninger ved at ringe til følgende telefonnumre:
v I USA: Ring 1-800-IBM-2YOU (1-800-426-2968).
v I Canada: Ring 1-800-565-3344 eller 1-800-IBM-4YOU.
v I andre lande: Kontakt forhandleren.
Nødvendigt værktøj
Du skal måske bruge en skruetrækker eller en stjerneskruetrækker til at installere
ekstraudstyr i computeren. Nogle enheder kan kræve andet værktøj. Se den vejled-
ning, der leveres sammen med enheden.
Håndtering af enheder, der er følsomme over for statisk elektricitet
Statisk elektricitet er ikke skadelig for mennesker. Imidlertid kan det beskadige
computerens dele og udstyr.
Når du installerer ekstraudstyr, må du ikke åbne den antistatiske pose med udsty-
ret,
før du får besked på det.
Tag følgende forholdsregler, når du håndterer udstyr og andre computerkompo-
nenter, så de ikke bliver beskadiget pga. statisk elektricitet:
v Begræns dine bevægelser. Når du bevæger dig, skabes der statisk elektricitet
omkring dig.
v Håndtér altid komponenterne forsigtigt. Tag fat i kanterne på adaptere og
hukommelsesmoduler. Rør aldrig ved kredsløbene.
Kapitel 1. Type 8185, 8186 og 8192 5

v Lad ikke andre røre ved komponenterne.
v Når du installerer nyt udstyr, skal du lade udstyret i transportposen røre ved
udvidelsesportens metaldæksel eller ved en anden umalet metalflade på compu-
teren i mindst to sekunder. Det reducerer statisk elektricitet i posen og fra din
krop.
v Hvis det er muligt, skal du installere udstyret direkte i computeren, når du har
taget det ud af posen, uden at lægge det fra dig. Hvis det ikke er muligt, skal
du lægge den antistatiske pose på en plan overflade og lægge udstyret på posen.
v Du må ikke lægge udstyret på computerens dæksel eller på andet metallisk
materiale.
Installation af eksternt udstyr
Dette afsnit indeholder oplysninger om de forskellige stik, du kan bruge til at til-
slutte eksternt udstyr, f.eks. højtalere, en printer eller scanner. Når du installerer
ekstraudstyr, skal der ud over den fysiske forbindelse også nogle gange installeres
ekstra programmer. Når du installerer eksterne enheder, kan du bruge oplysnin-
gerne i dette afsnit til at finde det korrekte stik, og oplysningerne, som leveres
sammen med udstyret, til selve tilslutningen og til installation af de nødvendige
programmer eller styreprogrammer.
Stik på computerens forside
Nedenstående illustration viser placeringen af stikkene på computerens forside.
1 USB-stik 3Mikrofonstik (visse modeller)
2 USB-stik 4Stik til hovedsæt (visse modeller)
6 Brugervejledning
