Lenovo YOGA Mouse
Quick Start Guide

Contents
Parts and locations..............................................................................1
Umístěnísoučástí....................................................................................7
Pièces et emplacements...................................................................13
Τμήματακαιθέσειςεξαρτημάτων........................................................19
Komponenten und deren Lage........................................................25
Afejhallgatórészei................................................................................31
Parti e ubicazioni................................................................................37
部品および位置..................................................................................43
Częściirozmieszczenie..........................................................................49
Componenteşilocaţii...........................................................................55
Расположениекомпонентов..............................................................61
部件和位置..........................................................................................67
Piezas y ubicaciones.........................................................................72
零件和位置..........................................................................................78
Parçalarveyerleri.................................................................................83
Peças e locais.....................................................................................89

1
In the box
Parts and locations
Middle key Touch bar*
Right key Indicator*
Power button* USB charging connector
Wireless mode switch Windows®key
Left key Compartment cover
*Touch bar:
Function: vertical scrolling
How to use: swipe up and down

2
*Indicator:
Indicator status Mouse status
Blinking white Bluetooth paring
Blinking orange Battery low
Solid orange Charging
Solid white Fully charged
*Power button:
To turn on the mouse, press and hold the power button for two
seconds until the indicator turns white for three seconds.
To turn off the mouse, press and hold the power button for two
seconds until the indicator turns off.
Connecting the mouse to a computer

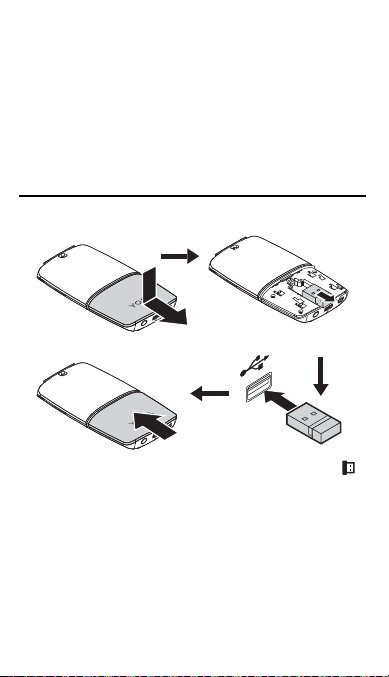

Connect through the USB receiver

3
Ensure that the wireless mode switch is in the position . Then,
the computer automatically identifies the mouse.

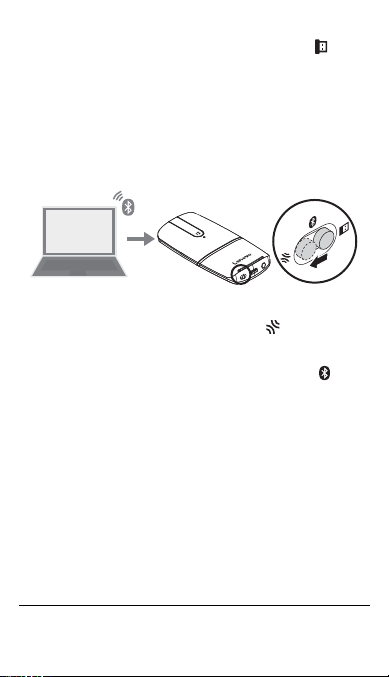

Connect through the Bluetooth feature
Computer requirements:
Bluetooth 4.0 or later
Microsoft®Windows 8 operating system or later
Do the following to the mouse:
Hold the wireless mode switch in the position for three
seconds until the indicator flashes white. Release the wireless
mode switch and it automatically returns to the position .
Do the following to the computer:
1. Select Lenovo YOGA Mouse from the Bluetooth device list.
The computer starts paring with the mouse.
2. After the Bluetooth connection is established, disable Allow
the computer to turn off this device to save power.
For more information, refer to the Windows help information
system.
Using the mouse
Switch between the mouse mode and the presenter mode

4
Note: Ensure that the wireless connection is established.
Mouse mode
Function: mouse
How to enter: rotate clockwise from the presenter mode
Presenter mode
Function: media controller or presenter
How to enter: rotate counterclockwise from the mouse mode
The media controls or presenter controls are lit.

5
Media controls Presenter controls
Volume down Presenting from the first slide
Volume up Presenting from the current slide
Play/Pause Black the screen/Back to
presentation
Previous track Previous slide
Next track Next slide
Note: To switch between the media controller and presenter,
press the middle key.
The mouse enters hibernation mode if it is not used for over
three minutes as a media controller or over 10 minutes as a
presenter. To wake up the mouse, press the middle key or the
Windows key.
Troubleshooting
Problem: The mouse is not working.
Solution:
Ensure that the wireless mode switch is in the correct position.
Ensure that the mouse is fully charged and turned on.
Use the mouse on a different surface.
For connection through the Universal Serial Bus (USB)
receiver:
- Ensure that the USB receiver is securely connected.
- Connect the USB receiver to another USB connector.

6
For connection through the Bluetooth 4.0 feature:
- Ensure that the mouse has been disconnected from other
devices before pairing.
- If the Bluetooth connection is lost, re-pair the mouse first. If
the problem persists, try restarting the computer and then
re-pairing.
In the presenter mode, if the controls are not lit, ensure that
the mouse is connected to the computer.
If the black-screen control is not working, ensure that the
current input language supports keyboard shortcuts by your
Microsoft PowerPoint®program.
If the indicator does not respond anyway, reset the mouse. To
reset the mouse, press and hold the power button, charge the
mouse using the USB charging cable, and then release the
power button.
If the battery power consumes fast, always turn off the mouse
to save power when you finish using the mouse.

7

Umístění součástí
Prostřední tlačítko Dotyková lišta*
Pravé tlačítko Indikátor*
Vypínač*Nabíjecí konektor USB
Přepínačbezdrátového
režimu
Klávesa Windows®
Levé tlačítko Kryt schránky
*Dotyková lišta:
Funkce: Svislé posouvání
Způsob použití: Přejet prstem nahoru nebo dolů
*Indikátor:
Stav kontrolky Stav myši
Blikající bílá Párování zařízení Bluetoo
Blikající oranžová Vybitá baterie
Svítící oranžová Nabíjení
Svítící bílá Plněnabito
th

8
*Vypínač:
Chcete-li myš zapnout, stiskněte a podržte vypínačna dvě
sekundy, dokud se indikátor nerozsvítí na tři sekundy bíle.
Chcete-li myš vypnout, stiskněte a podržte vypínačna dvě
sekundy, dokud indikátor nezhasne.
Připojení myši k počítači
Připojení pomocí přijímače USB
Zkontrolujte, zda je přepínačbezdrátového režimu v poloze .
Počítačpoté myš automaticky rozpozná.

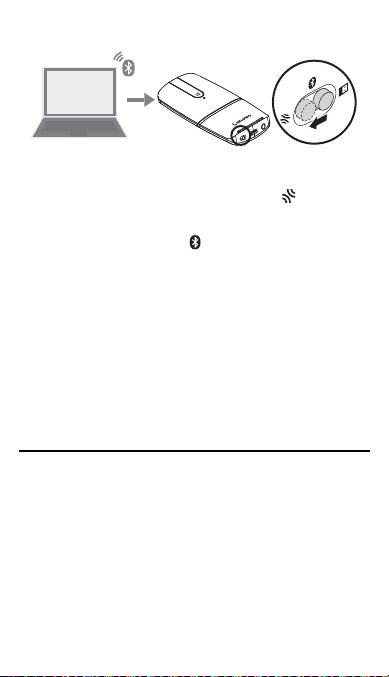

Připojení pomocí technologie Bluetooth
Požadavky na počítač:
Bluetooth 4.0 nebo novější
Operační systém Microsoft®Windows 8 nebo novější

9
S myší proveďte následující kroky:
Podržte přepínačbezdrátového režimu v poloze po dobu tří
sekund, dokud indikátor bíle nezabliká. Poté přepínačuvolněte,
automaticky se vrátí do polohy .
Na počítači proveďte následující kroky:
1. V seznamu zařízení Bluetooth vyberte položku Lenovo
YOGA Mouse. Počítačzahájí párování s myší.
2. Po navázání spojení Bluetooth vypněte funkci Povolit
počítači vypínat zařízení z důvodu úspory energie.
Další informace naleznete v nápověděsystému Windows.
Používání myši
Přepnutí mezi režimem myši a režimem ukazovátka
Poznámka: Zkontrolujte, zda je navázáno bezdrátové spojení.
Režim myši
Funkce: Myš
Zapnutí: V režimu ukazovátka otočte myš ve směru hodinových
ručiček

10
Režim ukazovátka
Funkce: Ukazovátko nebo ovládání multimédií
Zapnutí: V režimu myši otočte myš proti směru hodinových
ručiček
Ovládací prvky prezentací a multimédií jsou osvětleny.

11

Ovládání multimédií Ovládání prezentace
Snížení hlasitosti Prezentace od prvního
snímku
Zvýšení hlasitosti Prezentace od
aktuálního snímku
Přehrát / Pozastavit Černá obrazovka /
Návrat k prezentaci
Předchozí skladba Předchozí snímek
Následující skladba Následující snímek
Poznámka: Mezi ovládáním multimédií a prezentace lze
přepnout stiskem prostředního tlačítka.
Pokud myš tři minuty nepoužíváte jako ovladačmultimédií nebo
10 minut jako ukazovátko, přejde do režimu hibernace.
Probudíte ji stiskem prostředního tlačítka nebo klávesy Windows.
Řešení problémů
Problém: Myš nefunguje.
Řešení:
Zkontrolujte, zda je přepínačbezdrátového režimu ve správné
poloze.
Zkontrolujte, zda je myš plněnabita a zapnuta.
Použijte myš na jiném povrchu.
Připojení pomocí přijímače USB (Universal Serial Bus):
- Zkontrolujte, zda je přijímačUSB dobře připojen.

12
- Připojte přijímačUSB k jinému konektoru USB.
Připojení pomocí technologie Bluetooth 4.0:
- Zkontrolujte, zda jste myš před jejím spárováním odpojili od
jiných zařízení.
- Pokud se spojení Bluetooth přeruší, znovu myš spárujte.
Pokud problém přetrvává, zkuste počítačrestartovat a
párování zopakovat.
Pokud v režimu ukazovátka nejsou prosvíceny ovládací prvky,
zkontrolujte, zda je myš připojena k počítači.
Pokud nefunguje tlačítko zobrazení černé obrazovky,
zkontrolujte, zda nastavený jazyk klávesnice podporuje
klávesové zkratky programu Microsoft PowerPoint®.
Pokud indikátor nijak nereaguje, resetujte myš. To provedete
tak, že stisknete a podržíte vypínač, nabijete myš pomocí
nabíjecího kabelu USB a poté vypínačuvolníte.
Pokud se baterie vybíjí příliš rychle, šetřete ji tak, že budete
myš vždy po skončení jejího používání vypínat.

13

Pièces et emplacements
Touche centrale Barre de contact*
Touche de droite Voyant*
Bouton d'alimentation* Connecteur de
chargement USB
Commutateur de mode
sans fil
Touche Windows®
Touche de gauche Capot du compartiment
*Barre de contact :
Fonction : défilement vertical
Utilisation : faites glisser votre doigt vers le haut et vers le bas
*Voyant :
Etat du voyant Etat de la souris
Blanc clignotant Couplage Bluetooth
Orange clignotant Batterie faible
Orange fixe En chargement
Blanc fixe Batterie entièrement chargée

14
*Bouton d'alimentation :
Pour activer la souris, appuyez sur le bouton d'alimentation et
maintenez-le enfoncé pendant deux secondes, jusqu'à ce que
le voyant devienne blanc pendant trois secondes.
Pour désactiver la souris, appuyez sur le bouton
d'alimentation et maintenez-le enfoncé pendant deux
secondes, jusqu'à ce que le voyant s'éteigne.
Branchement de la souris à un ordinateur
Connexion via le récepteur USB
Vérifiez que le commutateur de mode sans fil est en position .
Ensuite, l'ordinateur identifiera la souris automatiquement.

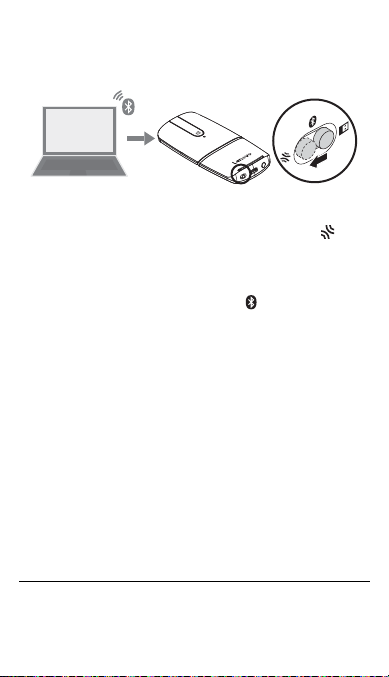

Connexion via la fonction Bluetooth
Configuration requise :
Bluetooth 4.0 ou version ultérieure

15
Système d'exploitation Microsoft®Windows 8 ou version
ultérieure
Procédez comme suit avec votre souris :
Maintenez le commutateur de mode sans fil en position
pendant trois secondes jusqu'à ce que le voyant clignote en
blanc. Relâchez le commutateur de mode sans fil, qui se
remettra automatiquement sur la position .
Procédez comme suit sur votre ordinateur :
1. Sélectionnez Lenovo YOGA Mouse sur la liste des
périphériques Bluetooth. Votre ordinateur se jumèle alors
avec la souris.
2. Une fois la connexion Bluetooth connection établie,
désactivez Autoriser l'ordinateur à éteindre ce
périphérique pour économiser l'énergie.
Pour plus d'informations, reportez-vous au système d'aide de
Windows.
Utilisation de la souris
Changement de mode entre souris et pointeur
Remarque : vérifiez que la connexion sans fil est établie.

16
Mode souris
Fonction : souris
Comment entrer : tournez dans le sens des aiguilles d'une
montre à partir du mode pointeur
Mode pointeur
Fonction : contrôleur multimédia ou pointeur
Comment entrer : tournez dans le sens contraire des aiguilles
d'une montre à partir du mode souris
Le voyant multimédia ou le voyant pointeur sont allumés.

17
Voyants multimédia Voyants pointeur
Volume - Présentation à partir de
la première diapositive
Volume + Présentation à partir de
la diapositive actuelle
Lecture/Pause Ecran noir/Revenir à la
présentation
Piste précédente Diapositive précédente
Piste suivante Diapositive suivante
Remarque : pour basculer entre le contrôleur multimédia et le
mode pointeur, appuyez sur la touche centrale.
La souris entre en mode hibernation au bout de trois minutes
d'inactivité en tant que contrôleur multimédia, et au bout de plus
de 10 minutes en tant que pointeur. Pour sortir la souris du mode
veille, appuyez sur la touche centrale ou sur la touche Windows.
Identification et résolution des incidents
Problème : la souris ne fonctionne pas.
Solution :
Vérifiez que le commutateur de mode sans fil est sur la bonne
position.
Vérifiez que la souris est complètement chargée et est
allumée.
Utilisez la souris sur une autre surface.
