Lenze EPM-H315 User manual

Global Drive
EPM-H315
EDBEPM-H315
!Ju7 L
Betriebsanleitung
Operating Instructions
Instructions de mise en service
Ä!Ju7ä
F1 F2 F3 F4 F5
F6 F7 F8 F9 F10
Help
Info
shift ·
± space
VWX
7
MNO
4
ABC
0
DEF
1
GHI
2
JKL
3
Clr
Esc
PQR
5
STU
6
YZ–
8
+/-
9
Enter
PgUp
PgDN

Über diese Anleitung
L3
EDBEPM-H315 DE/EN/FR 2.0
Diese Dokumentation ist gültig für die Bedieneinheit EPM-H315 ab dem Gerätestand:
EPM-H315 1A 10
Typ
Hardwarestand
Softwarestand
Stand Id-Nr. Änderungen
–06/2000 TD23 00415798 Erstauflage zum Feldtest
2.0 08/2001 TD23 00418422 Komplette Überarbeitung zur Serie
ã2001 Lenze GmbH & Co KG
Ohne besondere schriftliche Genehmigung von Lenze GmbH & Co KG darf kein Teil dieser Dokumentation vervielfältigt
oder Dritten zugänglich gemacht werden.
Wir haben alle Angaben in dieser Dokumentation mit größter Sorgfalt zusammengestellt und auf Übereinstimmung
mit der beschriebenen Hard- und Software geprüft. Trotzdem können wir Abweichungen nicht ganz ausschließen.
Wir übernehmen keine juristische Verantwortung oder Haftung für Schäden, die dadurch eventuell entstehen.
Notwendige Korrekturen werden wir in die nachfolgenden Auflagen einarbeiten.

Inhaltsverzeichnis
L
4EDBEPM-H315 DE/EN/FR 2.0
1 Vorwort und Allgemeines 5........................................
1.1 Über diese Betriebsanleitung 5................................................
1.2 Verwendete Begriffe 5......................................................
1.3 Piktogramme in dieser Betriebsanleitung 6.......................................
1.4 Lieferumfang 6...........................................................
2 Technische Daten 7..............................................
2.1 Allgemeine Daten und Einsatzbedingungen 7......................................
2.2 Elektrische Daten 8........................................................
2.2.1 Eigenschaften der Bedieneinheit 9......................................
2.2.2 Schnittstellenbeschreibung 9..........................................
2.3 Abmessungen 10...........................................................
2.4 Einbauausschnitt 10.........................................................
3 Installation 11...................................................
3.1 Mechanische Installation 11...................................................
3.1.1 Tastatur beschriften 11...............................................
3.1.2 Bedieneinheit einbauen 12............................................
3.2 Elektrische Installation 13.....................................................
3.2.1 Belegung der Anschlußklemmen 13......................................
3.2.2 Verdrahtung des Systembus (CAN) 14.....................................
4 Inbetriebnahme 15................................................
4.1 Erstes Einschalten 15........................................................
4.2 Projekt in die Bedieneinheit übertragen 16.........................................
4.2.1 Bedieneinheit und PC verbinden 16......................................
4.2.2 Projekt downloaden 17...............................................
4.2.3 Verbindung zum PC entfernen 18........................................
4.3 Statusmeldungen der Bedieneinheit 18...........................................
4.4 Kontrast einstellen 18........................................................
5 Bedienung 19....................................................
5.1 Tastenfunktionen 19.........................................................
5.2 Daten eingeben 20..........................................................
5.3 Informationsmeldung aufrufen 22...............................................
5.4 Hilfe aufrufen 22...........................................................
6 Fehlersuche und Störungsbeseitigung 23..............................
6.1 Störungsmeldungen 23.......................................................
7 Wartung 24......................................................
7.1 Wartungsarbeiten 24........................................................
7.2 Serviceadressen 24.........................................................
8 Anhang 25......................................................
8.1 Chemikalienbeständigkeit 25..................................................
8.2 Stichwortverzeichnis 26......................................................

Vorwort
L5
EDBEPM-H315 DE/EN/FR 2.0
1 Vorwort und Allgemeines
Mit der Bedieneinheit EPM-H315 können Sie auf Codestellen von Lenze Antriebsreglern,
Servo PLC 9300 und Drive PLC zugreifen und diese Geräte auf komfortable Weise steuern.
Der HMI Designer ist die leistungsfähige Entwicklungsumgebung, mit dem Sie Projekte erstellen, die
die Konfiguration der Bedieneinheit beinhalten.
Die Bedieneinheit EPM-H315 können Sie einsetzen mit:
•Frequenzumrichter 8200 (mit Funktionsmodul AIF für Systembus CAN)
•Frequenzumrichter 8200 vector
•Servo-Umrichter 93XX
•Servo PLC 9300
•Drive PLC
Die Verbindung zum Antriebsgerät erfolgt über Systembus (CAN).
1.1 Über diese Betriebsanleitung
•Die vorliegende Betriebsanleitung dient dem sicheren und fehlerfreien Arbeiten an und mit der
Bedieneinheit EPM-H315.
•Alle Personen, die an und mit der Bedieneinheit EPM-H315 arbeiten, müssen bei ihren Arbeiten
die Betriebsanleitung verfügbar haben und die für sie relevanten Angaben und Hinweise
beachten.
•Die Betriebsanleitung muß stets komplett und in einwandfrei lesbarem Zustand sein.
1.2 Verwendete Begriffe
Begriff Im folgenden Text verwendet für
Antriebsregler Lenze Frequenzumrichter 8200 und 8200 vector, Servo-Umrichter 9300
HMI Human Machine Interface

Vorwort
L
6EDBEPM-H315 DE/EN/FR 2.0
1.3 Piktogramme in dieser Betriebsanleitung
verwendete
Piktogramme
Signalwörter
Warnung vor Sach-
schäden
Stop! Warnt vor möglichen Sachschäden.
Mögliche Folgen bei Mißachtung:
Beschädigung der Bedieneinheit.
Sonstige Hinweise Tip! Kennzeichnet einen allgemeinen, nützlichen Tip.
Wenn Sie ihn befolgen, erleichtern Sie sich die Handha-
bung der Bedieneinheit.
1.4 Lieferumfang
Lieferumfang Wichtig
•1 Bedieneinheit EPM-H315
•1 Betriebsanleitung
•4 Befestigungsschellen
•4SchraubenM4x35mm
•1Dichtung
•1 Klemmenleiste 4pol. für Anschluß DC-Span-
nungsversorgung
•1 Klemmenleiste 5pol. für Anschluß System-
bus (CAN)
Überprüfen Sie nach Erhalt der Lieferung sofort, ob der
Lieferumfang mit den Warenbegleitpapieren überein-
stimmt. Für nachträglich reklamierte Mängel über-
nimmt Lenze keine Gewährleistung.
Reklamieren Sie
•erkennbare Transportschäden sofort beim Anliefe-
rer.
•erkennbare Mängel/Unvollständigkeit sofort bei der
zuständigen Lenze-Vertretung.

Technische Daten
L7
EDBEPM-H315 DE/EN/FR 2.0
2 Technische Daten
2.1 Allgemeine Daten und Einsatzbedingungen
Bereich Werte
Isolationsfestigkeit Isolationsspannung zur Bezugserde/PE: 50 V AC
Schutzart IP65 (Front)
Zulässige Temperaturbereiche im Betrieb: 0 ... +50 °C
Transport: -20 ... +60 °C
Lagerung: -20 ... +60 °C
Feuchtebeanspruchung <85 %, keine Betauung
Gewicht 0.7 kg
Angewandte Normen zu Grenzwerten Störaussendung nach EN 50081-2 (1993)
Störfestigkeit nach EN 50082-2 (1995)
Konformität CE: EMV-Richtlinie

Technische Daten
L
8EDBEPM-H315 DE/EN/FR 2.0
2.2 Elektrische Daten
Bereich Werte
Display Typ LCD
D
i
s
p
l
a
y
Darstellungsformat Text
Sichtbare Größe 70.4 × 20.8 mm
Zeilen × Zeichen 4×20
Zeichengröße 2.95 × 4.75 mm
Zeichengröße im Textmodus 5×7Pixel
Fonts ASCII, Katakana
Kontrasteinstellung Trimmpotentiometer
Hintergrundbeleuchtung LED
Elektrischer An-
h
l
ß
DC-Spannungsversorgung +18 ... 32 VDC
E
l
e
k
t
r
i
s
c
h
e
r
A
n
schluß Leistungsaufnahme 15 W bei 24 VDC
Absicherung Feinsicherung ∅5 × 20 mm, 800 mA / F
Netzwerk:
Systembus (CAN) Protokoll CANopen
(CAL basierendes Kommunikationsprofil DS301)
Kommunikationsmedium DIN ISO 11898
Netzwerk-Topologie Linie (beidseitig abgeschlossen mit 120 Ω)
Systembus-Teilnehmer Master oder Slave
max. Anzahl Teilnehmer 63
Baudrate [kBit/s] 20 50 125 250 500 1000
max. Buslänge [m] 2500 1000 500 250 80 25
Speicher Anwenderprogramm 256 kB
Schnittstellen seriell
S
c
t
t
s
t
e
e
ASP8 (Minidin 8pol. Buchse) RS232

Technische Daten
L9
EDBEPM-H315 DE/EN/FR 2.0
2.2.1 Eigenschaften der Bedieneinheit
Seiten [Anzahl] 1024
Seiten-Hilfe [Anzahl] 1024
Hilfemeldungen [Anzahl] 1024
Informationsmeldungen [insgesamt/gleichzeitig aktiv] 1024/128
Paßwort [Ebenen] 10
Bit-Paßwort [Bit] 8
Dynamische Texte (mit Bitgruppen-Struktur, Einzelbit-
Struktur oder Wert-Struktur)
[Anzahl] 1024 1)
Online Sprachen [Anzahl] 6
Programmierbare Tasten [Anzahl] 5
Variablen [Anzahl je Seite] 16
V
a
r
i
a
b
l
e
n
[Format] DEC, HEX, BIN,
BCD, Floating Point
1) von der Projektgröße begrenzter Richtwert

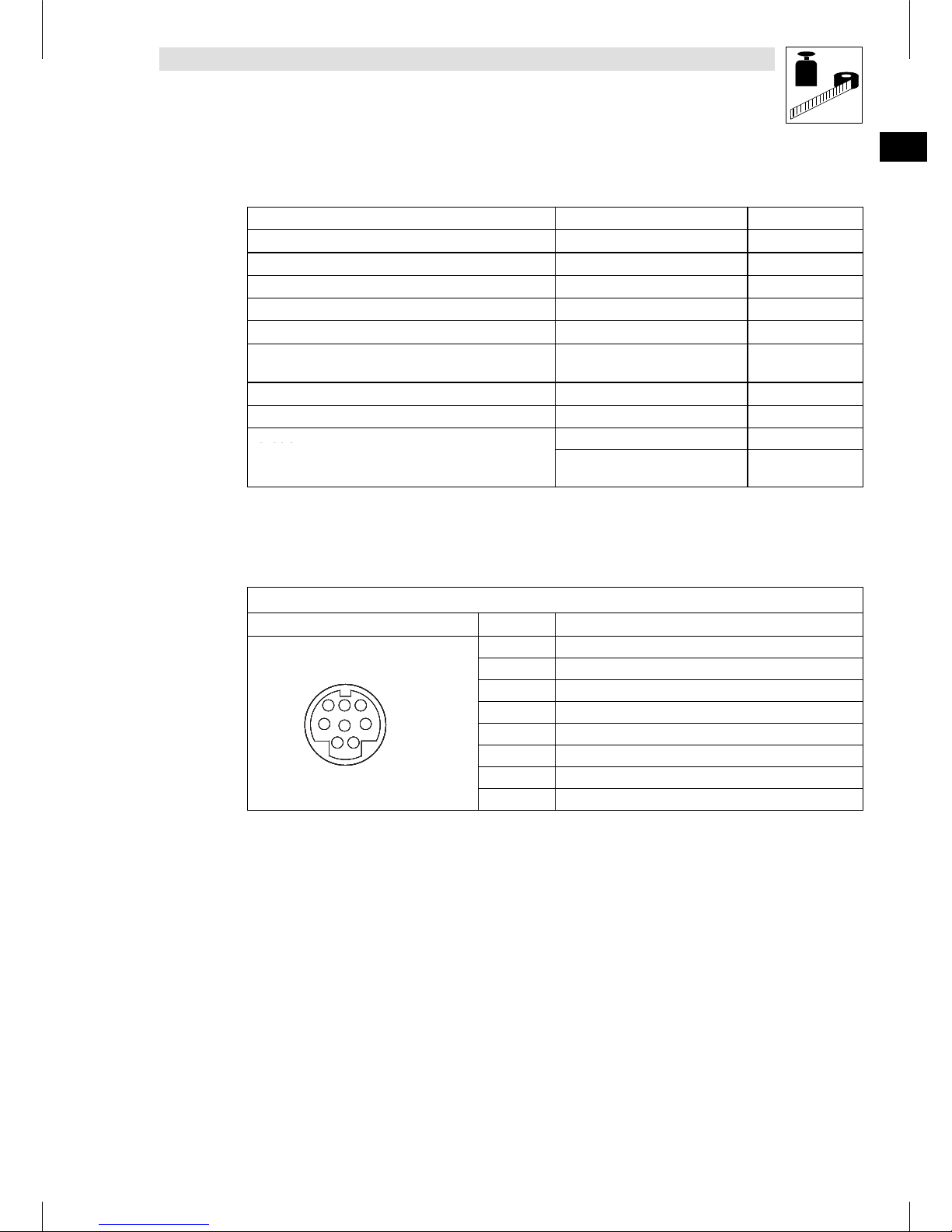

2.2.2 Schnittstellenbeschreibung
ASP8
Minidin 8pol. Buchse Pin Signal
12
3
4
5
678
H310_010
1Rx RS232 IN
12
3
4
5
678
H310_010
2Tx RS232 OUT
12
3
4
5
678
H310_010
3N.C.
12
3
4
5
678
H310_010
4RTS RS232 OUT
12
3
4
5
678
H310_010
5CTS RS232 IN
12
3
4
5
678
H310_010
6N.C.
12
3
4
5
678
H310_010
7Signal GND
12
3
4
5
678
H310_010
8+5 VCC (reserved)
N.C. Nicht angeschlossen

Technische Daten
L
10 EDBEPM-H315 DE/EN/FR 2.0

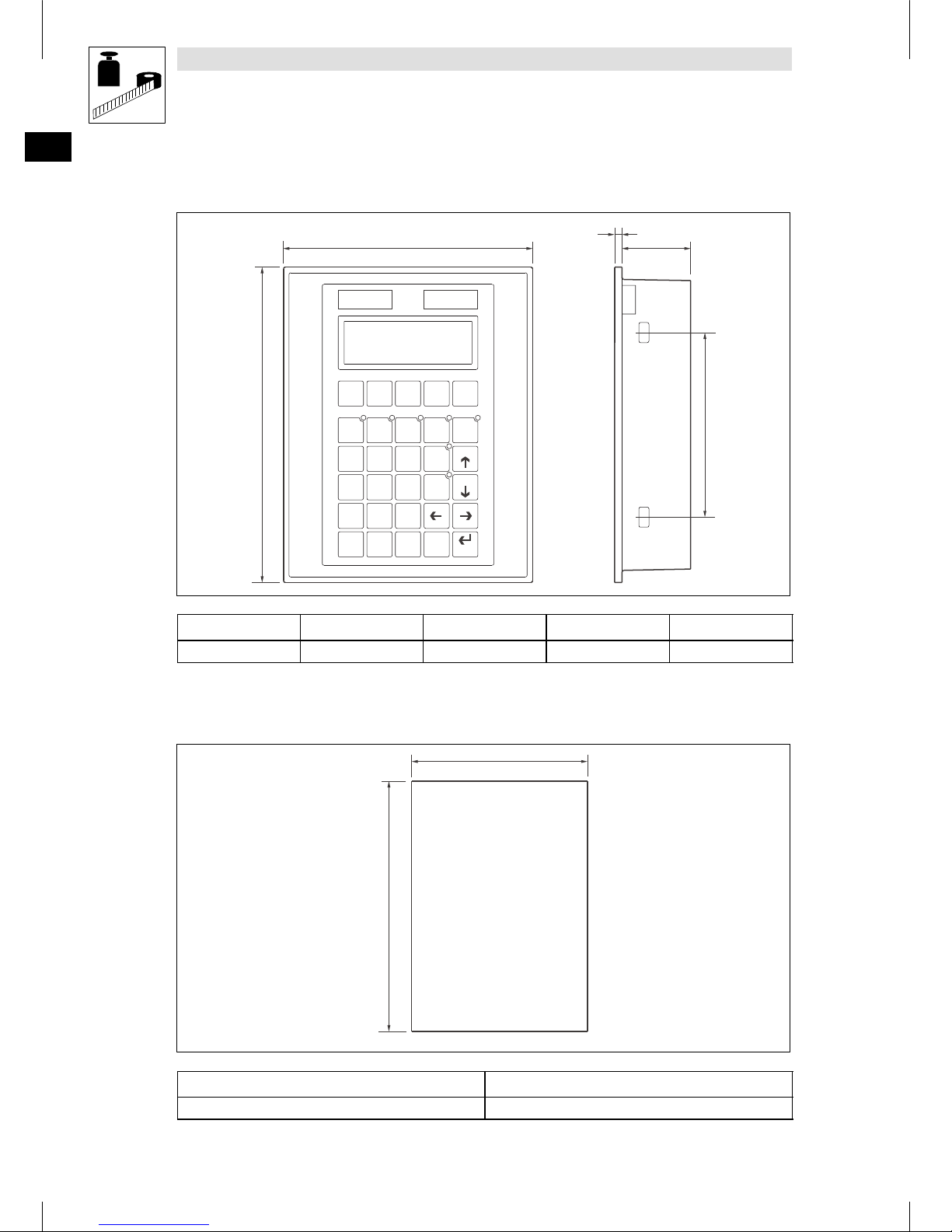

2.3 Abmessungen
d
a
bf
H315_001
e
F1 F2 F3 F4 F5
F6 F7 F8 F9 F10
Help
Info
shift
·
± space
VWX
7
MNO
4
ABC
0
DEF
1
GHI
2
JKL
3
Clr
Esc
PQR
5
STU
6
YZ–
8
+/-
9
Enter
PgUp
PgDN
a[mm] b[mm] d[mm] e[mm] f[mm]
148.0 188.0 4.5 41.0 110.0
2.4 Einbauausschnitt
a
b
H315_002
a[mm] b[mm]
123.0 175.0

Installation
L11
EDBEPM-H315 DE/EN/FR 2.0
3 Installation
3.1 Mechanische Installation

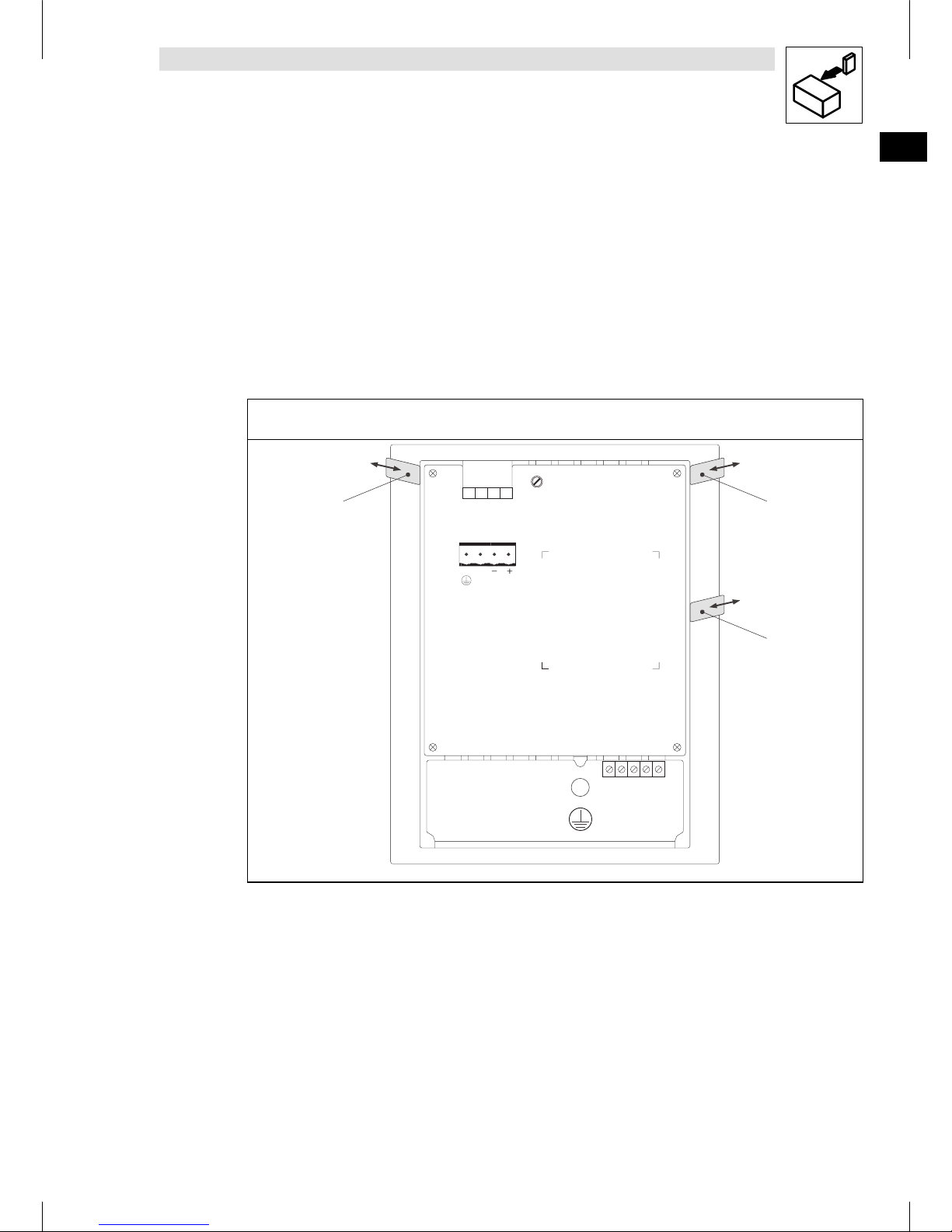

3.1.1 Tastatur beschriften
Die Bedieneinheit kann mit auswechselbaren Schildern beschriftet werden.
•Die Schilder sind nur bei ausgebauter Bedieneinheit zugänglich.
•Beschriften Sie die Schilder, bevor Sie die Bedieneinheit in die Einbautafel montieren.
1. Schild 0,1,oder2zum Beschriften aus dem Schlitz ziehen.
2. Anschließend beschriftetes Schild in den Schlitz schieben.
INPUT VOLTAGE: 18-32VDC 15W
FUSE 800mA
LCD adj.
1
23
N.C. 24VDC
4
ASP8
N.C.
CAN+
Shield
CAN-
V-
12345
10
2
H315_009
0Firmenname 25 Funktionstasten (programmierbar)
1Maschinenbezeichnung

Installation
L
12 EDBEPM-H315 DE/EN/FR 2.0

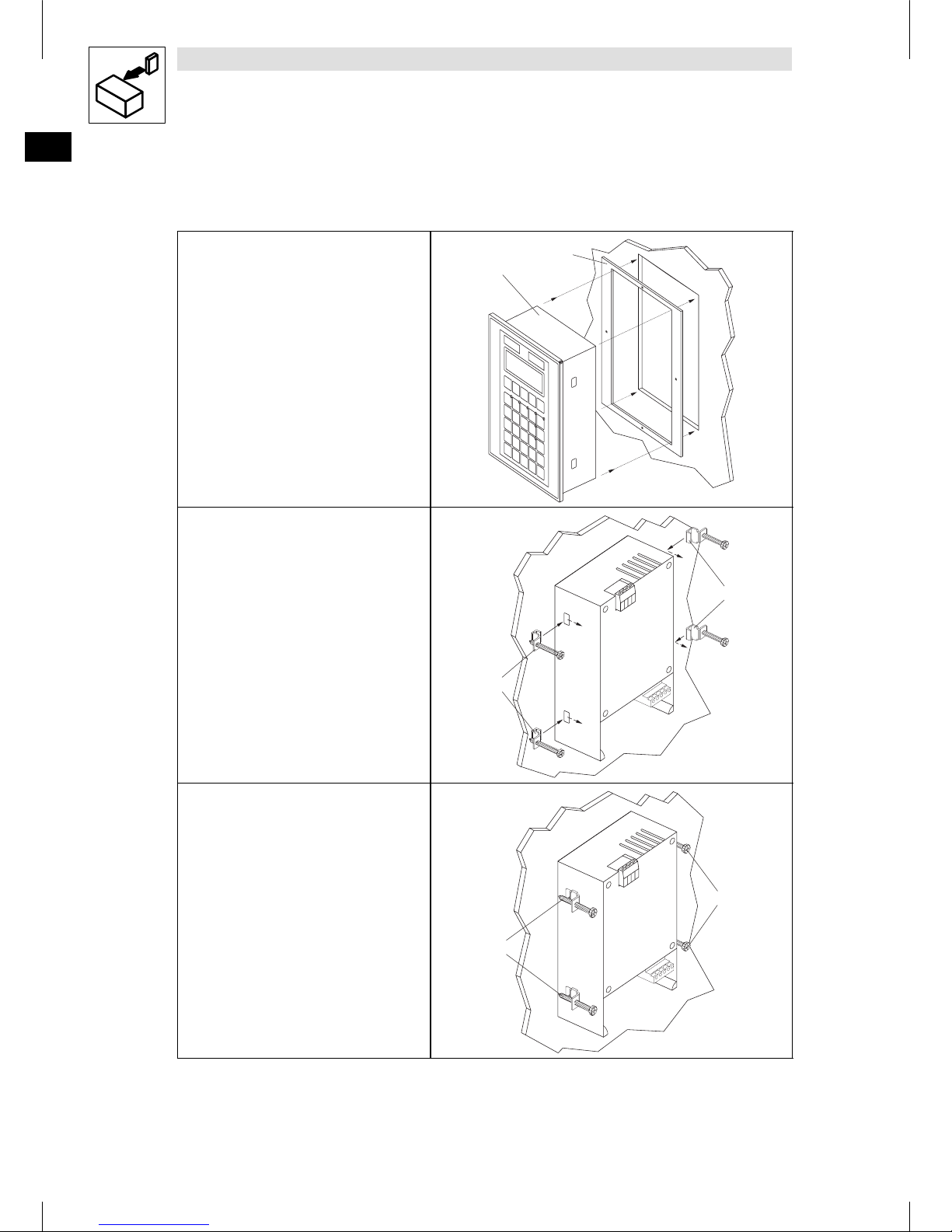

3.1.2 Bedieneinheit einbauen
Die Maße für den Einbauausschnitt entnehmen Sie den technischen Daten. (^10)
1. Bedieneinheit 0mit Dichtung 1in den
Einbauausschnitt schieben.
1
0
H315_006
2. Befestigungsschellen 2in die Öffnungs-
schlitze der Bedieneinheit schieben.
2
2
H315_010
3. Schrauben 3gegen die Einbautafel dre-
hen und festziehen.
3
3
H315_011

Installation
L13
EDBEPM-H315 DE/EN/FR 2.0

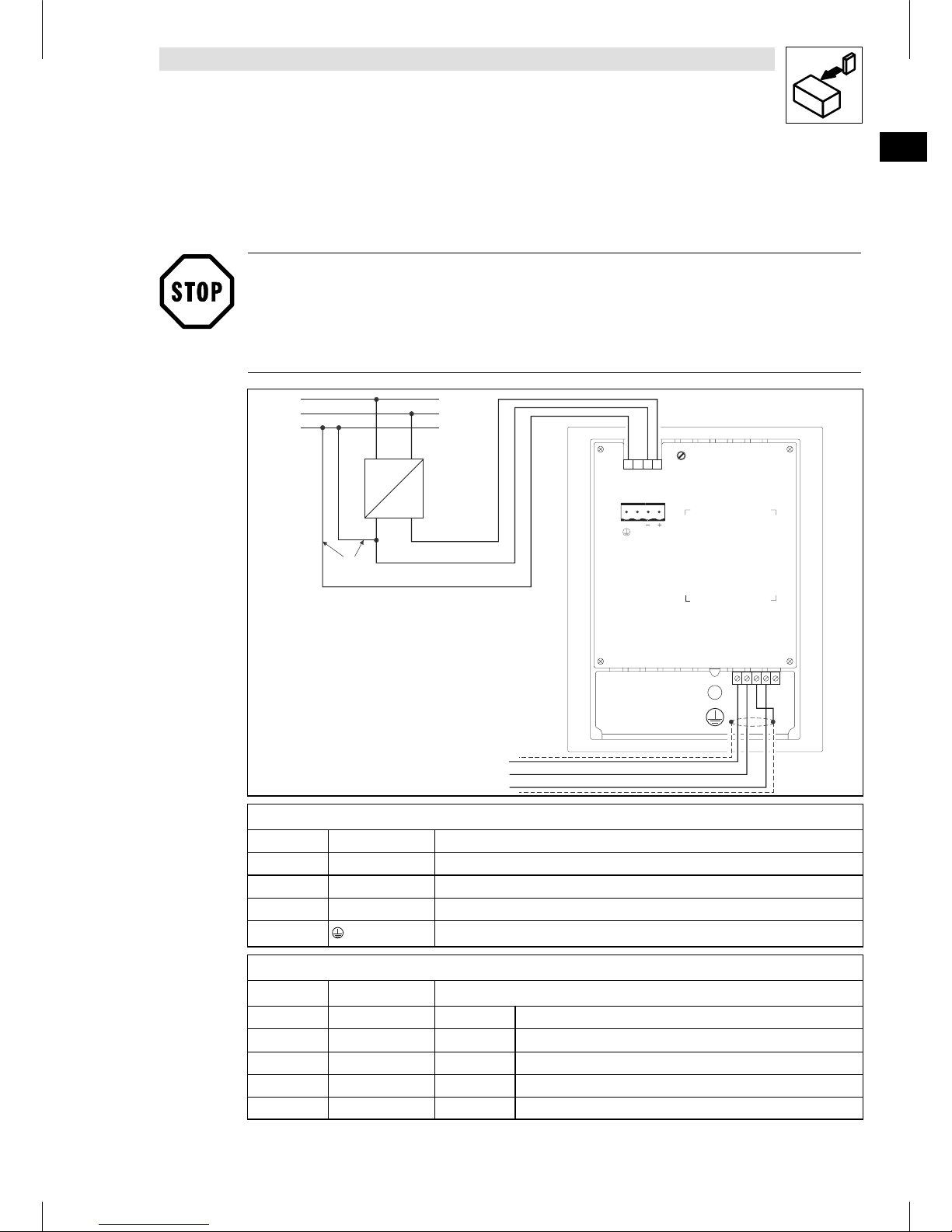

3.2 Elektrische Installation
3.2.1 Belegung der Anschlußklemmen
Stop!
Um eine Beschädigung der Bedieneinheit und eines angeschlossenen PC zu vermeiden, müssen Sie
•die Bedieneinheit immer im spannungslosen Zustand verdrahten,
•den PE-Leiter 0ausschließlich so verbinden, wie es in der Abbildung dargestellt ist.
PE
N
L1
CAN-GND
CAN-LOW
CAN-HIGH
INPUT VOLTAGE: 18-32VDC 15W
FUSE 800mA
LCD adj.
1
23
N.C.
24VDC
4
ASP8
N.C.
CAN+
Shield
CAN-
V-
12345
H315_003
0
~
–
+18...32VDC
DC-Spannungsversorgung
Klemme Bezeichnung Erläuterung
1+24 VDC Versorgungsspannung (+18 V ... 32 VDC)
20VDC GND Versorgungsspannung, Bezugspotential
3N.C. Nicht angeschlossen
4PE-Potential
Systembus (CAN)
Klemme Bezeichnung Erläuterung
1V- GND Bezugspotential
2CAN- LO Systembus LOW (Datenleitung)
3Shield Schirm des Systembus-Kabels auflegen
4CAN+ HI Systembus HIGH (Datenleitung)
5N.C. Nicht angeschlossen

Installation
L
14 EDBEPM-H315 DE/EN/FR 2.0
3.2.2 Verdrahtung des Systembus (CAN)
Prinzipieller Aufbau
ShieldCAN--V CAN+ N.C. CG LO HI CG LO CG LO HI CG LO HI HI
120
120
An A2
(H315)
A1
H315_004
A1Busteilnehmer 1 A2Busteilnehmer 2 AnBusteilnehmer n
•Verbinden Sie nur Klemmen gleichen Signaltyps miteinander.
•Eigenschaften Signalleitung:
Leitungslänge gesamt bis 300 m 300 bis 1000 m
Leitungstyp LIYCY2x2x0,5mm
2CYPIMF2x2x0,5mm 2
e
t
u
g
s
t
y
p
paarverseilt mit Abschirmung
Paar 1: CAN-LOW (LO) und CAN-HIGH (HI)
Paar 2: 2 × GND
Leitungswiderstand ≤40 Ω/km ≤40 Ω/km
Kapazitätsbelag ≤130 nF/km ≤60 nF/km
•Anschluß der Busabschlußwiderstände:
•Je ein Widerstand 120 Ωam 1. und am letzen Busteilnehmer
Eigenschaften:
•CAN-basierend mit Busprotokoll nach CANopen (CAL-based Communication Profile DS301)
•Busausdehnung:
–25 m bei max. 1 Mbit/s Datenübertragungsrate
–bis zu 1 km bei vermindeter Datenübertragungsgeschwindigkeit
•Sehr zuverlässige Datenübertragung (Hamming-Distanz = 6)
•Signalpegel nach ISO 11898
•Bis zu 63 Busteilnehmer möglich

Inbetriebnahme
L15
EDBEPM-H315 DE/EN/FR 2.0
4 Inbetriebnahme
4.1 Erstes Einschalten
Für die Inbetriebnahme ist eine vollständige Verdrahtung des Systembus notwendig.
Stop!
Überprüfen Sie vor dem Einschalten der Versorgungsspannung
•die gesamte Verdrahtung auf Vollständigkeit und Kurzschluß,
•ob das Bussystem beim physikalisch ersten und letzten Busteilnehmer abgeschlossen ist.

Inbetriebnahme
L
16 EDBEPM-H315 DE/EN/FR 2.0
4.2 Projekt in die Bedieneinheit übertragen
4.2.1 Bedieneinheit und PC verbinden
Stop!
Die Verbindung zwischen PC und Bedieneinheit nur bei ausgeschalteten Geräten herstellen!
l
HMID
esigner
10
2
INPUT VOLTAGE: 18-32VDC 15W
FUSE 800mA
LCD adj.
1
23
N.C. 24VDC
4
ASP8
N.C.
CAN+
Shield
CAN-
V-
12345
H315_005
Schritt
1. Programmieradapter EPZ-H111 0auf die ASP8-Schnittstelle stecken
2. Downloadkabel EPZ-H110 1mit Programmieradapter EPZ-H111 0verbinden
3. Downloadkabel EPZ-H110 1auf COM1 oder COMx 2am PC stecken.

Inbetriebnahme
L17
EDBEPM-H315 DE/EN/FR 2.0

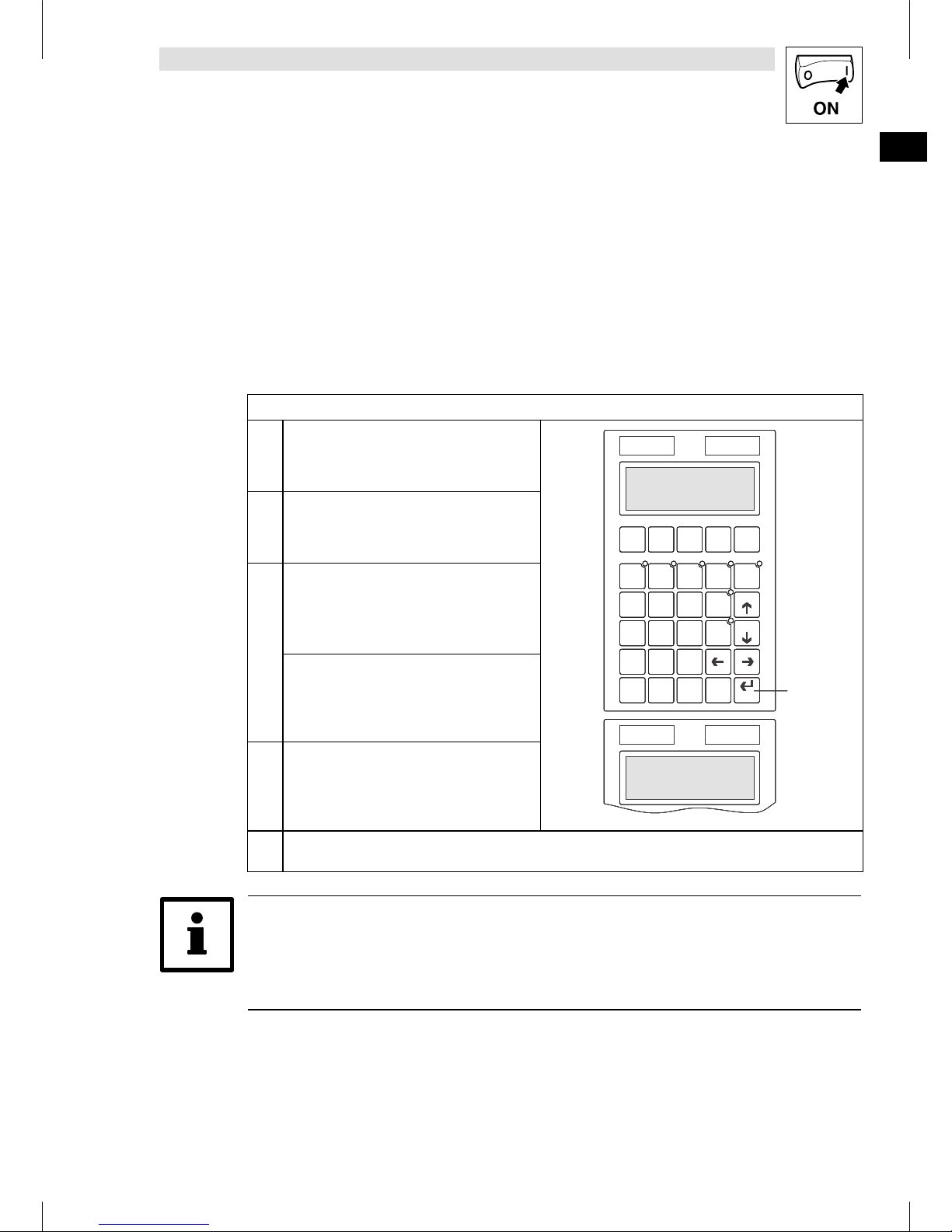

4.2.2 Projekt downloaden
Im HMI Designer können Sie auswählen, ob mit dem Laden des Projekts gleichzeitig die Firmware ak-
tualisiert werden soll.
•Aktualisieren Sie die Firmware immer:
–Beim ersten Download eines Projekts in die Bedieneinheit.
–Nach einem Update des Projektierungstool “HMI Designer”.
•Klicken Sie dazu im “HMI Designer” im Menü “Downloader” die Option “Firmware” an.
•Die Firmware wird jedoch immer automatisch aktualisiert, wenn Sie einem Projekt in der
Bedieneinheit einen anderen Treiber zuweisen.
•Bedenken Sie, daß beim Aktualisieren der Firmware der Download erheblich länger dauert.
Das müssen Sie tun
1. PC einschalten und Projektierungstool HMI
Designer starten.
Boot forced
0
F1 F2 F3 F4 F5
F6 F7 F8 F9 F10
Help
Info
shift
·
± space
VWX
7
MNO
4
ABC
0
DEF
1
GHI
2
JKL
3
Clr
Esc
PQR
5
STU
6
YZ–
8
+/-
9
Enter
PgUp
PgDN
ENTER to download
System autotest OK
H315_007
2. Versorgungsspannung für Bedieneinheit ein-
schalten.
Boot forced
0
F1 F2 F3 F4 F5
F6 F7 F8 F9 F10
Help
Info
shift
·
± space
VWX
7
MNO
4
ABC
0
DEF
1
GHI
2
JKL
3
Clr
Esc
PQR
5
STU
6
YZ–
8
+/-
9
Enter
PgUp
PgDN
ENTER to download
System autotest OK
H315_007
3. Wenn auf dem Display die Meldung “ENTER
to download” erscheint,
Enter-Taste 0an der Bedieneinheit drücken.
Boot forced
0
F1 F2 F3 F4 F5
F6 F7 F8 F9 F10
Help
Info
shift
·
± space
VWX
7
MNO
4
ABC
0
DEF
1
GHI
2
JKL
3
Clr
Esc
PQR
5
STU
6
YZ–
8
+/-
9
Enter
PgUp
PgDN
ENTER to download
System autotest OK
H315_007
Wenn auf dem Display die Meldung “Boot
forced” erscheint, ist die Bedieneinheit für
den Datenempfang vom PC aktiviert.
Boot forced
0
F1 F2 F3 F4 F5
F6 F7 F8 F9 F10
Help
Info
shift
·
± space
VWX
7
MNO
4
ABC
0
DEF
1
GHI
2
JKL
3
Clr
Esc
PQR
5
STU
6
YZ–
8
+/-
9
Enter
PgUp
PgDN
ENTER to download
System autotest OK
H315_007
4. Gewünschtes Projekt vom HMI Designer in
die Bedieneinheit laden.
^“HMI Designer - Erste Schritte”
Boot forced
0
F1 F2 F3 F4 F5
F6 F7 F8 F9 F10
Help
Info
shift
·
± space
VWX
7
MNO
4
ABC
0
DEF
1
GHI
2
JKL
3
Clr
Esc
PQR
5
STU
6
YZ–
8
+/-
9
Enter
PgUp
PgDN
ENTER to download
System autotest OK
H315_007
5. Nach dem Download ist die Bedieneinheit betriebsbereit und kann über den Systembus mit den ange-
schlossenen Teilnehmern Daten austauschen.
Tip!
•Beispiel-Projekte für die Bedieneinheit finden Sie im Projektierungstool “HMI Designer” unter
Datei ➞
➞➞
➞Öffnen ... ➞
➞➞
➞Samples.
•Das Projekt bleibt nach Ausschalten der Versorgungsspannung gespeichert.

Inbetriebnahme
L
18 EDBEPM-H315 DE/EN/FR 2.0
4.2.3 Verbindung zum PC entfernen
Verbindung zum PC entfernen
1. PC ausschalten.
2. Versorgungsspannung für Bedieneinheit abschalten.
3. Programmieradapter EPZ-H111 an der Bedieneinheit und Downloadkabel EPZ-H110 am PC abziehen.
4. Versorgungsspannung für Bedieneinheit einschalten.
Die Bedieneinheit ist betriebsbereit.
4.3 Statusmeldungen der Bedieneinheit
Sie können jederzeit den Status der Bedieneinheit abfragen. Sie erhalten Informationen über:
•Die serielle Schnittstelle (Serial)
•Den Namen des geladenen Treibers (Driver)
•Die Version des geladenen Treibers (Ver.)
•Die Netzadresse der Bedieneinheit (Addr.)
•Die zuletzt aufgetretene Störung (Error)
Sie möchten ... Drücken Sie die Tasten ... Beispiel
A. den Status der Bedieneinheit abfragen.
shift
2x
Serial: NET
Driver: Can Lenze S
Ver. : 1.03
Up/ Down : next page
Serial: NET
Driver: Can Lenze S
Ver. : 1.03
Up/ Down : next page
Serial: NET
Driver: Can Lenze S
Ver. : 1.03
Up/ Down : next page
B. die nächste Statusseite anwählen.
PgUp
oder
PgDN
Addr. : FROM PRJ:010
Error : NO ERROR
Up/ Down : next page
Addr. : FROM PRJ:010
Error : NO ERROR
Up/ Down : next page
Addr. : FROM PRJ:010
Error : NO ERROR
Up/ Down : next page
C. die Statusanzeige schließen.
Clr
Esc
4.4 Kontrast einstellen
Auf der Rückseite der Bedieneinheit stellen Sie mit
Trimmer LCD adj. 0den Kontrast des Displays ein.
0
INPUT VOLTAGE: 18-32VDC 15W
FUSE 800mA
LCD adj.
1
23
N.C. 24VDC
4
H315_012

Bedienung
1
4
7
2
5
8
0
3
6
9
L19
EDBEPM-H315 DE/EN/FR 2.0
5 Bedienung
5.1 Tastenfunktionen
Tasten Funktion Erläuterung
F6
F1
...
F10
F5
<F1> ... <F5> Funktion von F1 ... F5 ausführen
(Tasten programmierbar)
shift
+
F6
F1
...
F10
F5
<F6> ... <F10> Funktion von F6 ... F10 ausführen
(Tasten programmierbar)
ABC
0
...
+/-
9
<0> ... <9>
<ABC> ... <YZ–>, <+/-> Alphanumerische Tasten für die Dateneingabe
·
±space
<± space> Vorzeichen bzw. Leerzeichen eingeben
shift
+·
±space <·> Gleitkomma eingeben
Clr
Esc
<Esc> Parametereingabe abbrechen; Hilfe-, Informations-und
Statusmeldungen verlassen
shift
+
Clr
Esc
<Clr> Parameter-Ebene: Stellt während der Dateneingabe
den ursprünglichen Wert wieder her
PgUp
<PgUp>
<Pfeil auf>
Menü-Ebene: Zur vorherigen Seite wechseln
Parameter-Ebene: Vorherigen dynamischen Text an-
wählen
PgDN
<PgDn>
<Pfeil ab>
Menü-Ebene: Zur nächsten Seite wechseln
Parameter-Ebene: Nächsten dynamischen Text an-
wählen
<Pfeil links>
Menü-Ebene: Cursor auf das vorherige Feld stellen
Parameter-Ebene: Cursor auf die vorherige Ziffer stel-
len
<Pfeil rechts> Menü-Ebene: Cursor auf das nächste Feld stellen
Parameter-Ebene: Cursor auf die nächste Ziffer stellen
Enter
<Enter> Parameter zum Eingeben eines Wertes anwählen
Übernehmen des eingegebenen Wertes
Help
<Help> Hilfe-Text aufrufen
Info
<Info> Info-Text aufrufen

1
4
7
2
5
8
0
3
6
9
Bedienung
L
20 EDBEPM-H315 DE/EN/FR 2.0

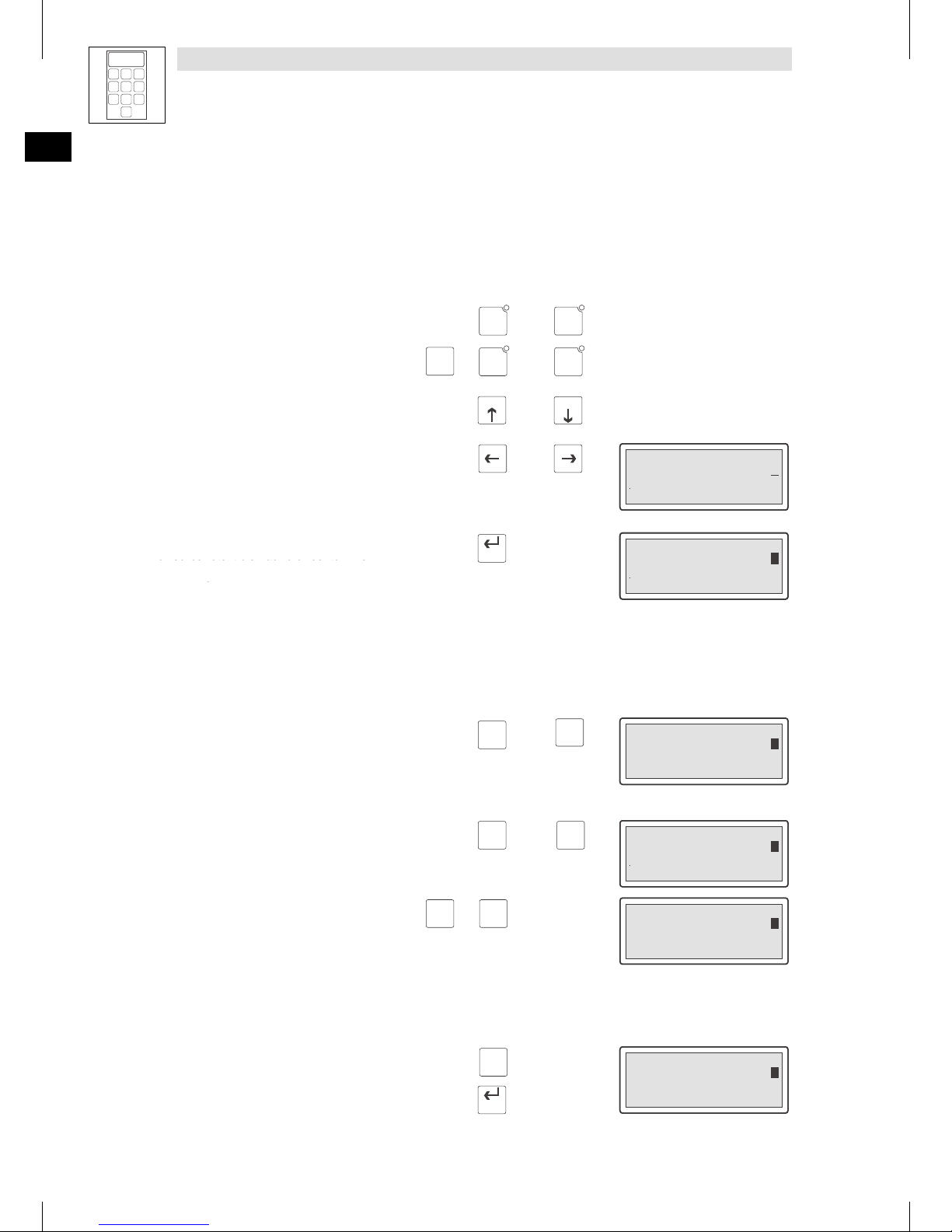

5.2 Daten eingeben
Das Eingeben oder Ändern von Daten ist Schritt für Schritt dargestellt und wird an einem Beispiel erläu-
tert.
Sie möchten ... Drücken Sie die Tasten ... Beispiel
A. ein Menü auswählen.
F6
F1
...
F10
F5
bzw.
shift
+
F6
F1
...
F10
F5
B. eine Seite anwählen.
PgUp
oder
PgDN
C. den Cursor auf das vorherige oder nächste Feld
stellen. oder
Feld 1 ON
Feld 2 -987
Feld 3 1A3F
6
Feld 1 ON
Feld 2 -987
Feld 3 1A3F
6
D. in die Parameter-Ebene wechseln.
•Der Cursor stellt sich auf die rechte Ziffer.
Enter
Feld 1 ON
Feld 2 -987
Feld 3 1A3F
6
D
e
r
C
u
r
s
o
r
s
t
e
l
l
t
s
i
c
h
a
u
f
d
i
e
r
e
c
h
t
e
Z
i
f
f
e
r
.
•In einem dynamischen Textfeld stellt sich der
C
u
r
s
o
r
a
u
f
d
a
s
l
i
n
k
e
Z
e
i
c
h
e
n
(
s
i
e
h
e
S
c
h
r
i
t
t
I
)
Feld 1 ON
Feld 2 -987
Feld 3 1A3F
6
y
Cursor auf das linke Zeichen (siehe Schritt I.).
Feld 1 ON
Feld 2 -987
Feld 3 1A3F
6
E. einen Wert vollständig neu eingeben.
1. Wechseln Sie in die Parameter-Ebene
(siehe Schritt D.).
2. Lassen Sie den Cursor auf der rechten Ziffer ste-
hen
3. Geben Sie den Wert der ersten Stelle ein.
– Alle anderen Stellen werden auf Null gesetzt.
ABC
0
...
+/-
9
Feld 1 ON
Feld 2 000
Feld 3 1A3F
1
A
l
l
e
a
n
d
e
r
e
n
S
t
e
l
l
e
n
w
e
r
d
e
n
a
u
f
N
u
l
l
g
e
s
e
t
z
t
.
– Die eingegebene Ziffer wird eine Stelle nach
links geschoben.
Feld 1 ON
Feld 2 000
Feld 3 1A3F
1
4. Geben Sie den Wert der nächsten Stelle ein.
– Die eingegebenen Ziffern werden eine Stelle
n
a
c
h
l
i
n
k
s
g
e
s
c
h
o
b
e
n
ABC
0
...
ABC
0
Feld 1 ON
Feld 2 001
Feld 3 1A3F
2
nac
h
l
i
n
k
sgesc
h
o
b
en.
Feld 1 ON
Feld 2 001
Feld 3 1A3F
2
5. Geben Sie ggf. ein Komma ein.
shift
+
·
±space
Feld 1 ON
Feld 2 012
Feld 3 1A3F
.
TIP Sie können ein Komma nur einfügen, wenn das Feld
als “Floating Point” definiert ist (siehe Projektie-
rungstool “HMI Designer”).
Feld 1 ON
Feld 2 012
Feld 3 1A3F
.
6. Wiederholen Sie Schritt 4. bis Sie den Wert voll-
ständig eingegeben haben.
7. GebenSieggf.einVorzeichenein.
·
±space
Feld 1 ON
Feld 2 -12.3
Feld 3 1A3F
4
8. Bestätigen Sie die Eingabe.
– Der Cursor wechselt in die Menü-Ebene.
Enter
Feld 1 ON
Feld 2 -12.3
Feld 3 1A3F
4
